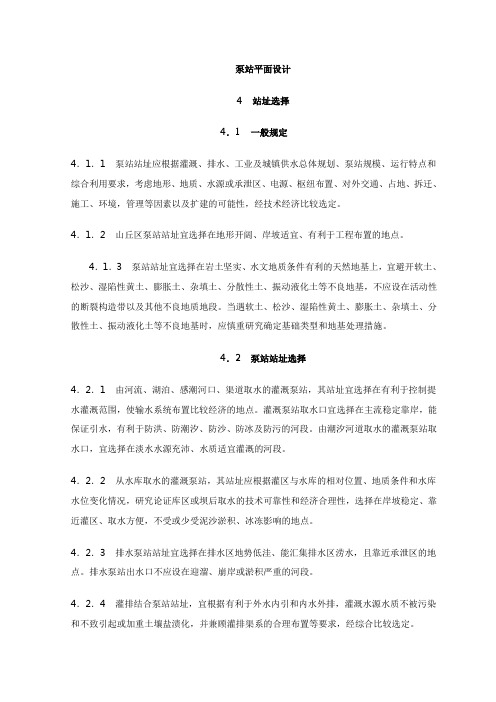

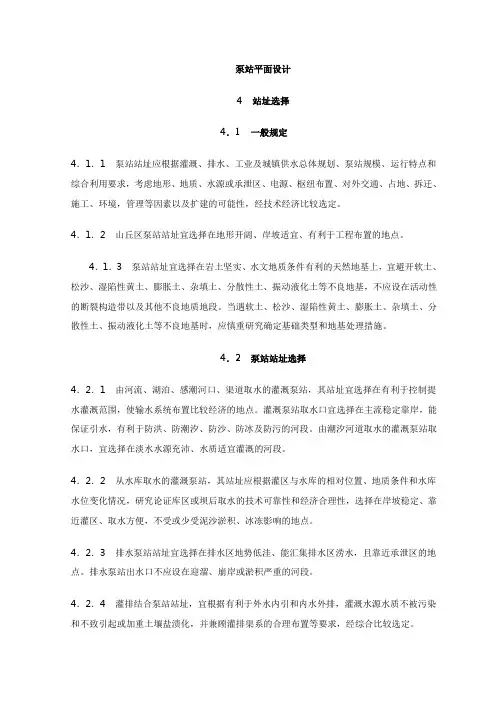

泵站平面设计4 站址选择4．1 一般规定4．1．1 泵站站址应根据灌溉、排水、工业及城镇供水总体规划、泵站规模、运行特点和综合利用要求，考虑地形、地质、水源或承泄区、电源、枢纽布置、对外交通、占地、拆迁、施工、环境，管理等因素以及扩建的可能性，经技术经济比较选定。
4．1．2 山丘区泵站站址宜选择在地形开阔、岸坡适宜、有利于工程布置的地点。
4．1．3 泵站站址宜选择在岩土坚实、水文地质条件有利的天然地基上，宜避开软土、松沙、湿陷性黄土、膨胀土、杂填土、分散性土、振动液化土等不良地基，不应设在活动性的断裂构造带以及其他不良地质地段。
当遇软土、松沙、湿陷性黄土、膨胀土、杂填土、分散性土、振动液化土等不良地基时，应慎重研究确定基础类型和地基处理措施。
4．2 泵站站址选择4．2．1 由河流、湖泊、感潮河口、渠道取水的灌溉泵站，其站址宜选择在有利于控制提水灌溉范围，使输水系统布置比较经济的地点。
灌溉泵站取水口宜选择在主流稳定靠岸，能保证引水，有利于防洪、防潮汐、防沙、防冰及防污的河段。
由潮汐河道取水的灌溉泵站取水口，宜选择在淡水水源充沛、水质适宜灌溉的河段。
4．2．2 从水库取水的灌溉泵站，其站址应根据灌区与水库的相对位置、地质条件和水库水位变化情况，研究论证库区或坝后取水的技术可靠性和经济合理性，选择在岸坡稳定、靠近灌区、取水方便，不受或少受泥沙淤积、冰冻影响的地点。
4．2．3 排水泵站站址宜选择在排水区地势低洼、能汇集排水区涝水，且靠近承泄区的地点。
排水泵站出水口不应设在迎溜、崩岸或淤积严重的河段。
4．2．4 灌排结合泵站站址，宜根据有利于外水内引和内水外排，灌溉水源水质不被污染和不致引起或加重土壤盐渍化，并兼顾灌排渠系的合理布置等要求，经综合比较选定。
4．2．5 供水泵站站址宜选择在受水区上游、河床稳定、水源可靠、水质良好、取水方便的河段。
4．2．6 梯级泵站站址应结合各站站址地形、地质、运行管理、总功率最小等条件，经综合比较选定。

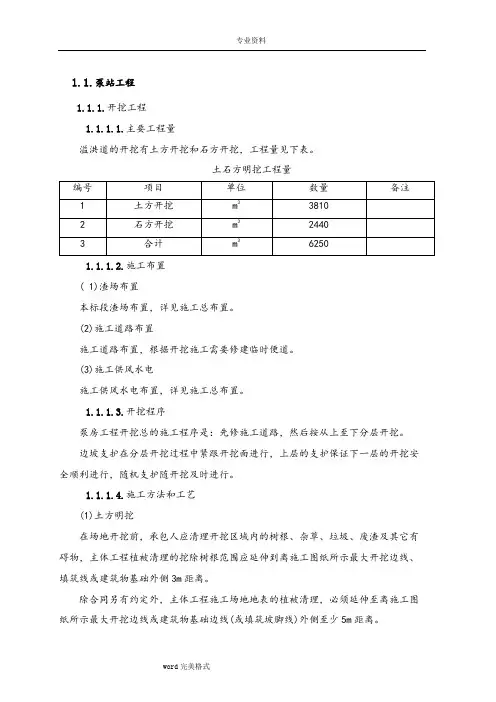

1.1.泵站工程1.1.1.开挖工程1.1.1.1.主要工程量溢洪道的开挖有土方开挖和石方开挖，工程量见下表。
土石方明挖工程量1.1.1.2.施工布置( 1)渣场布置本标段渣场布置，详见施工总布置。
(2)施工道路布置施工道路布置，根据开挖施工需要修建临时便道。
(3)施工供风水电施工供风水电布置，详见施工总布置。
1.1.1.3.开挖程序泵房工程开挖总的施工程序是：先修施工道路，然后按从上至下分层开挖。
边坡支护在分层开挖过程中紧跟开挖面进行，上层的支护保证下一层的开挖安全顺利进行，随机支护随开挖及时进行。
1.1.1.4.施工方法和工艺(1)土方明挖在场地开挖前，承包人应清理开挖区域内的树根、杂草、垃圾、废渣及其它有碍物，主体工程植被清理的挖除树根范围应延伸到离施工图纸所示最大开挖边线、填筑线或建筑物基础外侧3m距离。
除合同另有约定外，主体工程施工场地地表的植被清理，必须延伸至离施工图纸所示最大开挖边线或建筑物基础边线(或填筑坡脚线)外侧至少5m距离。
土方开挖采用自上而下分层的施工方法，开挖分层高度2.5—5.0m。
采用SD23推土机推配合1.0m3反铲挖掘机开挖；对于土方中出露的孤石采用手风钻孔爆破解碎，土方坡面预留0.3～0.5m厚人工配合修整。
(2)石方明挖石方开挖采用自上而下的梯段爆破，边坡预裂法施工，用YQl00B型潜孔钻辅以YT28手风钻分层梯段爆破，分层高度5～8m。
马道及对于石方开挖厚度大于1 m的水平建基面预留1 m厚保护层，保护层开挖采用YT28手风钻造水平预裂孔和垂直主爆孔实施水平预裂爆破。
为便于下一区钻孔施工和提高爆破质量，保证各爆破分区间的临时边坡稳定，对临时边坡实施施工预裂爆破。
坑、槽开挖采用手风钻造孔，深度浅于3m的坑、槽，周边边坡一次预裂爆破到设计槽底面；深于3m的坑、槽分层开挖；坑槽中部采用小梯段、小药卷进行“V”型掏槽爆破开挖。
坑、槽两侧边坡预裂爆破同时起爆时，一侧的预裂爆破至少滞后对侧100ms。
1.1 泵站工程设计1.1.1 设计依据1.1.1.1 法律法规《中华人民共和国水法》（2016 年修订）；《中华人民共和国防洪法》（2016 年修订）；《中华人民共和国城乡规划法》（2015 年修订）；《中华人民共和国环境保护法》（2014 年修订）；《建设项目用地预审管理办法》（2008 年修订）；《建设项目环境保护管理条例》（2017 年修订）；1.1.1.2 主要规程及规范《水利工程建设标准强制性条文》（2020年版）；《水利水电工程等级划分及洪水标准》SL 252-2017；《水利水电工程初步设计报告编制规程》SL 619-2013；《水工混凝土结构设计规范》SL 191-2008；《水工建筑物抗冰冻设计规范》GB/T 50662-2011；《泵站设计规范》GB 50265-2010；《水闸设计规范》SL 265-2016；《水电站压力钢管设计规范》SL 281-2003；《中国地震动参数区划图》GB 18306-2015；《水工建筑物抗震设计规范》SL 203-1997；《室外给水设计标准》GB 50013-2018；《给水排水工程构筑物结构设计规范》GB 50069-2002；《给水排水工程管道结构设计规范》GB 50332-2002；《建筑地基基础设计规范》GB 50007-2011；《建筑地基处理技术规范》JGJ 79-2012；《水利水电工程设计工程量计算规定》SL 328-2005《生产建设项目水土保持技术标准》GB 50433-2018；《混凝土结构工程施工质量验收规范》GB 50204-2015；《给水排水管道工程施工及验收规范》GB 50268-2008；《给水排水构筑物工程施工及验收规范》GB 50141-2008；《水利水电工程边坡设计规范》SL 386-2007；山东省水利厅鲁水定字[2015]3号文颁发的《山东省水利水电工程设计概(估)算费用构成及计算标准》和《山东省水利水电工程设计概(估)算编制办法》；国家及行业颁布的其他有关现行法规和标准等。
学院：环境与市政工程学院班级：给水排水工程1002班组别：指导老师：目录第一章总体规划及枢纽布局 (3)一．设计任务 (3)二．设计资料 (3)三．设计要求 (3)第二章水泵/机组选型 (5)第一节泵站设计流量及扬程的确定 (5)一流量设计 (5)二扬程设计 (5)第二节水泵机组选择 (5)第三章工况点确定及校核 (7)第一节工况点确定 (7)一单泵工况点的确定 (7)第二节工况点的校核 (8)一、工况点A（QA1HA）校核的内容主要有以下几点： (8)二、工况点的校核 (9)第四章管道设计 (11)第一节管道选择 (11)一．管道材料选择 (11)二．管道线路选择 (11)第二节管道设计 (11)一．长度估算 (11)二．压水管选取 (11)三、铺设方式 (12)第四章厂房设计 (13)第一节泵房内部布置 (13)引水设备： (13)第二节泵房尺寸的确定 (14)一、泵房长度的计算 (14)二、泵房宽度各组成如图 (14)三、泵房高度计算见图： (14)第三节泵房稳定性分析 (15)第六章施工组织设计和工程概算 (18)第一节施工组织设计 (18)施工组织总设计应提出下列成果： (18)第二节工程概预算 (18)一、编制原则和依据 (18)二、基本单价 (18)三、永久工程概预算编制 (19)四、临时工程概算编制 (19)五、其他费用的计算 (19)参考文献 (19)设计心得 (21)第一章总体规划及枢纽布局一．设计任务某地区污水泵站工艺设计。
二．设计资料（一）基本情况（1）此地区为满足城市污水及生产污水排除需要，拟建此地区污水泵站。
（2）此地区污水排放量属于中小型，为此特设计以下排污泵站。
（二）地质及水文资料在拟建此泵站的河流断面的空地布置有钻孔。
有地质柱状图可看出，0～2m 深为砂粘土，以下是页岩。
（三）气象资料年平均气温15.6℃，最高气温39.5℃，最低气温-8.6℃，最大冻土深度0.44m。

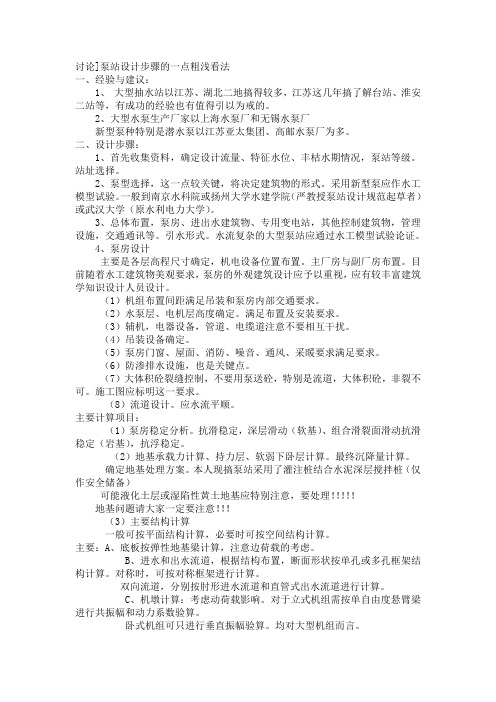

讨论]泵站设计步骤的一点粗浅看法一、经验与建议：1、大型抽水站以江苏、湖北二地搞得较多，江苏这几年搞了解台站、淮安二站等，有成功的经验也有值得引以为戒的。
2、大型水泵生产厂家以上海水泵厂和无锡水泵厂新型泵种特别是潜水泵以江苏亚太集团、高邮水泵厂为多。
二、设计步骤：1、首先收集资料，确定设计流量、特征水位、丰枯水期情况，泵站等级。
站址选择。
2、泵型选择，这一点较关键，将决定建筑物的形式。
采用新型泵应作水工模型试验。
一般到南京水科院或扬州大学水建学院（严教授泵站设计规范起草者）或武汉大学（原水利电力大学）。
3、总体布置，泵房、进出水建筑物、专用变电站，其他控制建筑物，管理设施，交通通讯等。
引水形式。
水流复杂的大型泵站应通过水工模型试验论证。
4、泵房设计主要是各层高程尺寸确定，机电设备位置布置。
主厂房与副厂房布置。
目前随着水工建筑物美观要求，泵房的外观建筑设计应予以重视，应有较丰富建筑学知识设计人员设计。
（1）机组布置间距满足吊装和泵房内部交通要求。
（2）水泵层、电机层高度确定。
满足布置及安装要求。
（3）辅机，电器设备，管道、电缆道注意不要相互干扰。
（4）吊装设备确定。
（5）泵房门窗、屋面、消防、噪音、通风、采暖要求满足要求。
（6）防渗排水设施，也是关键点。
（7）大体积砼裂缝控制，不要用泵送砼，特别是流道，大体积砼，非裂不可。
施工图应标明这一要求。
（8）流道设计。
应水流平顺。
主要计算项目：（1）泵房稳定分析。
抗滑稳定，深层滑动（软基）、组合滑裂面滑动抗滑稳定（岩基），抗浮稳定。
（2）地基承载力计算、持力层、软弱下卧层计算。
最终沉降量计算。
确定地基处理方案。
本人现搞泵站采用了灌注桩结合水泥深层搅拌桩（仅作安全储备）可能液化土层或湿陷性黄土地基应特别注意，要处理！！！！！地基问题请大家一定要注意！！！（3）主要结构计算一般可按平面结构计算，必要时可按空间结构计算。
主要：A、底板按弹性地基梁计算，注意边荷载的考虑。
排水系统中的污水泵站设计与运行要点随着城市化进程的不断加快，城市排水系统的建设和维护显得尤为重要。
污水泵站作为排水系统的核心组成部分之一，其设计与运行对于保障城市排水系统的高效运作至关重要。
本文将就污水泵站设计与运行的要点进行探讨。
一、污水泵站设计要点在进行污水泵站的设计时，需要考虑多个方面的因素。
以下是几个主要的设计要点：1. 泵站规模与布局：根据所需处理的污水流量、排水范围等因素确定泵站规模，并合理布局泵房、泵井、池塘等设施，以便于污水的集中处理和排放。
2. 设备配置与选型：根据需要选择适用的泵类、阀门等设备，并确保其质量可靠、运行稳定。
同时，应考虑设备的维护保养便捷性，方便后期的维护工作。
3. 控制系统设计：合理设计泵站的控制系统，包括自动控制、监测与报警系统，以确保泵站的稳定运行和故障的及时排除。
4. 安全设施：泵站中应设置适当的安全设施，如泵房通风、防火、防爆等设备，以及泵站维护人员的安全防护装备。
二、污水泵站运行要点除了设计，污水泵站的运行也是需要重点关注的。
以下是几个主要的运行要点：1. 定期巡视检查：泵站维护人员应定期对泵房、设备等进行巡视检查，及时发现并解决故障问题，确保泵站的正常运行。
2. 清洗与维护：定期对设备进行清洗与维护工作，保持设备的良好状态，预防设备因长期使用而出现故障。
3. 节约能源：在泵站的运行中，应采取节约能源的措施，如合理控制泵的运行时间、采用高效节能的设备等，以降低运行成本。
4. 应急措施：在发生突发事故或设备故障时，应制定相应的应急措施，及时组织人员进行处理，确保泵站的正常运行。
综上所述，污水泵站的设计与运行对于城市排水系统的正常运作至关重要。
设计时需要考虑泵站规模、设备配置、控制系统和安全设施等因素；运行时需定期巡视检查、进行清洗与维护、节约能源和制定应急措施。
通过科学合理的设计与运行，可以最大程度地提高泵站的效率和稳定性，保障城市排水系统的正常运行。
泵站工程设计泵站工程设计工作内容及步骤范本1233.13.23.33.43.5料。
资料系列应尽可能长。
3.5.1、气象资料根据站年至年的资料进行统计：①气温：多年平均气温、极端最高气温、极端最低气温；②风速：不受潮汐影响的泵站工程需收集八个方位组的历年汛期最大风速的平均值；受潮汛影响的泵站工程需收集八个方位组设计频率的设计风速资料。
3.5.2、水文资料①降雨资料：应包括流域内各站点(必要时流域外)最大1小时、6小时、24小时(或72小时)暴雨资料。
②流量资料：收集历年年最大洪峰流量、枯水期历年各月最大洪峰流量资料。
③位(3.73.83.91、设计依据1.1、工程主要文件⑴、前期工程规划、设计成果及上级审查批复的结论性意见；⑵、业主对泵站设计的要求；⑶、水泵产品样本或与水泵厂家签订的技术协议。
1.2、规程规范⑴、《水利水电工程等级划分及洪水标准》（SL252-2000）；⑵、《防洪标准》（GB50201-94）；⑶、《泵站设计规范》（GB/T 50265－97）；2.1，进行计算成果的合理性分析。
2.2、泵站规模的确定排水泵站按设计排水历时内平均排出涝水的方法计算确定，但对城镇排涝应按不淹主要建筑物复核其规模；灌溉泵站按作物灌水定额及灌溉用水流量过程线合理确定；供水泵站应根据供水对象的用水量标准确定。
2.3、特征扬程的确定泵站特征扬程包括设计扬程、平均扬程、最高扬程和最低扬程。
特征扬程按以下步骤计算确定：（1）根据《泵站设计规范》第3.3条的规定推算泵站进水池最高（防洪）水位、设计水位、最高运行水位、最低运行水位、平均水位；（2）根据《泵站15~25%3载。
44.1泵站站址的选择应符合《泵站设计规范》第4章的规定。
4.2、泵站枢纽总体布置泵站枢纽总体布置包括泵站厂房，进、出水建筑物（包括引渠、前池、进水池、进、出水流道或管道、出水池及压力水箱），专用变电站，其它枢纽建筑物和工程管理用房、内外交通、通信以及其它维护管理设施的布置等。
《给水泵站课程设计》指导书一、设计目的与要求1、在设计过程中要综合考虑，应用所学有关知识，掌握泵站设计的步骤、方法。
2、重点培养学生独立思考、独立工作的能力及熟悉手册、样本、规范的使用。
二、设计内容1、选择水泵、配置动力设备，布置机组、设计吸水及压水管路和计算确定水泵的安装高度。
2、另外要进行泵站平面和高程设计及泵站内主要附属设备的选择。
三、设计原则1、在满足最大工况要求的水量和水压条件下，应尽量减少能量的浪费。
值变化大时，应考虑2、力求泵型统一，使型号整齐，互为备用。
当用水量与h大小水泵搭配，但型号不宜过多，电机电压应尽量一致。
3、事故时泵站不允许断水，但可以适当降低供水量，其事故供水保证率与管网相同。
4、保证吸水条件，减少泵站埋深，以节省基建投资。
四、设计步骤1、泵站设计控制值出水量及扬程的确定。
（1）设计工况点的确定Q max采用城市最高日最高时用水量，（升/秒）H p=(Z0-Z p+H0 +h管网+h输水+h站内)×1.05（米）式中Z0——管网最不利点的标高；Z p——泵站吸水池最低水面标高；H0——管网最不利点的自由水头；h管网——最高日最高时管网水头损失；h输水——最高日最高时输水管水头损失；有时输水管很短，这部分常包括h管网在内；h站内——泵站内吸、压水管管路系统水头损失，估算为2～2.5米；1.05——安全系数；H p——泵站按Q max供水时的扬程。
（2）校核工况点的确定Q＇=Qmax +Q消（升/秒）H p ＇=(Z-Zp+H+10+h＇管网+h＇输水+h站内)×1.05（米）式中 Q消——城市消防用水量；Q＇——消防时泵站总供水量；h＇管网——消防时管网的水头损失；h＇输水——消防时输水管水头损失；10——低压制消防时应保证的最不利点自由水头；Hp＇——消防时泵站的扬程。
2、水泵的选择水泵的选择包括确定水泵的型号和台数。
必须注意所选定的泵站中工作泵的最大供水量和扬程应满足Q max和H p，同时要使水泵的效率较高。
