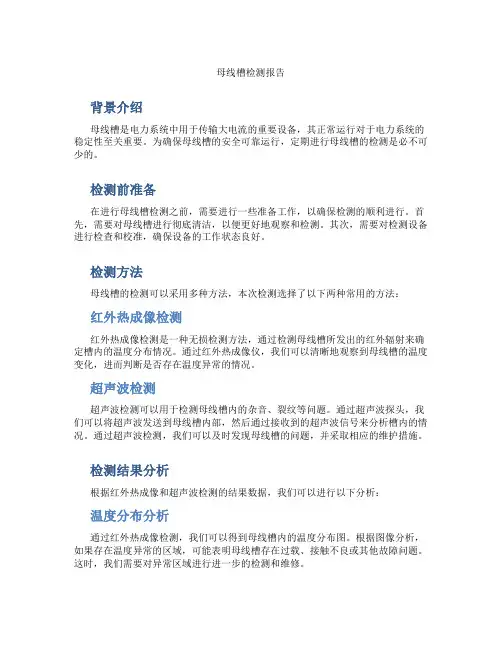

母线槽检验报告

母线槽检测报告背景介绍母线槽是电力系统中用于传输大电流的重要设备，其正常运行对于电力系统的稳定性至关重要。

为确保母线槽的安全可靠运行，定期进行母线槽的检测是必不可少的。

检测前准备在进行母线槽检测之前，需要进行一些准备工作，以确保检测的顺利进行。

首先，需要对母线槽进行彻底清洁，以便更好地观察和检测。

其次，需要对检测设备进行检查和校准，确保设备的工作状态良好。

检测方法母线槽的检测可以采用多种方法，本次检测选择了以下两种常用的方法：红外热成像检测红外热成像检测是一种无损检测方法，通过检测母线槽所发出的红外辐射来确定槽内的温度分布情况。

通过红外热成像仪，我们可以清晰地观察到母线槽的温度变化，进而判断是否存在温度异常的情况。

超声波检测超声波检测可以用于检测母线槽内的杂音、裂纹等问题。

通过超声波探头，我们可以将超声波发送到母线槽内部，然后通过接收到的超声波信号来分析槽内的情况。

通过超声波检测，我们可以及时发现母线槽的问题，并采取相应的维护措施。

检测结果分析根据红外热成像和超声波检测的结果数据，我们可以进行以下分析：温度分布分析通过红外热成像检测，我们可以得到母线槽内的温度分布图。

根据图像分析，如果存在温度异常的区域，可能表明母线槽存在过载、接触不良或其他故障问题。

这时，我们需要对异常区域进行进一步的检测和维修。

杂音分析通过超声波检测，我们可以得到母线槽内的杂音数据。

如果存在异常的杂音信号，可能表明母线槽存在松动、裂纹或其他结构问题。

这时，我们需要对异常区域进行更详细的检测，以确定具体的问题，并采取相应的修复措施。

结论与建议根据母线槽的检测结果分析，我们可以得出以下结论和建议：1.对于温度异常的区域，需要进一步检测，找出具体的故障原因，并采取相应的维修措施，以确保母线槽的安全运行。

2.对于存在杂音信号的区域，需要进一步检测，确定具体的故障情况，并进行相应的修复，以确保母线槽的可靠性。

3.定期进行母线槽的检测和维护工作，以确保母线槽的长期稳定运行。

母线槽安装检验批质量验收记录母线槽是工业电气系统中重要的电力配电设备，对母线槽安装质量的验收是保证电力系统正常运行的重要环节。

下面是一份母线槽安装检验批质量验收记录，供参考。

一、工程概况项目名称：XX工厂电力配电改造工程项目地点：XX省XX市施工单位：XX电气工程有限公司验收单位：XX煤矿安全监察局验收日期：XXXX年XX月XX日二、工程内容本次安装检验批质量验收主要涉及母线槽的安装验收，包括数量、规格、材质、安装方式等。

三、验收内容1.数量验收根据施工图纸和设计要求，核对安装数量与设计要求是否一致。

经过核对，本次母线槽安装数量与设计要求一致。

2.规格验收检查母线槽的规格是否与设计要求一致，并进行测量和确认。

根据测量结果，本次母线槽规格与设计要求一致。

3.材质验收检查母线槽的材质是否符合设计要求，并进行外观检查和材质鉴定。

经过外观检查和材质鉴定，本次母线槽材质符合设计要求。

4.安装方式验收检查母线槽的安装方式是否符合设计要求，并进行安装质量检查。

根据安装质量检查结果，本次母线槽安装方式符合设计要求。

四、验收结果根据上述检验内容，本次母线槽安装检验批质量验收结果如下：1.数量：安装数量与设计要求一致。

2.规格：母线槽规格与设计要求一致。

3.材质：母线槽材质符合设计要求。

4.安装方式：母线槽安装方式符合设计要求。

五、存在问题及处理措施通过对母线槽安装质量的验证和检查，发现以下问题：1.部分母线槽安装不牢固，存在松动现象。

处理措施：要求施工单位重新进行固定安装，并进行加固措施。

2.一些母线槽的连接处存在缝隙。

处理措施：要求施工单位进行填充和密封处理，以确保连接处的完整性。

六、质量验收结论经过验收，本次母线槽安装检验批质量基本符合设计要求和规范要求。

但需要施工单位对存在的问题进行整改，确保母线槽安装质量得到保证。

七、质量记录保存本次母线槽安装检验批质量验收记录将保存至工程档案中，以备后期检查和验收使用。

母线槽检修报告.doc
母线槽检修报告
1. 概述
该检修报告旨在记录对母线槽进行检修的过程、结果和相应建议。

2. 检修内容
（在此处详细描述对母线槽的检修内容，包括所涉及的设备、
操作过程等。

例如：检查母线槽的外观、清理内部污垢、检查接地
情况、紧固连接等。

）
3. 检修结果
（在此处记录母线槽检修的结果，包括需要维修或更换的部件、发现的问题以及问题的解决方案。

例如：发现母线槽内部有过多的
灰尘，需要进行清理和吸尘操作。

另外，发现部分紧固螺丝松动，
需要重新拧紧。

）
4. 建议
（在此处提出对母线槽的后续维护和改进建议。

例如：定期对母线槽进行清理，避免灰尘积累；定期检查紧固螺丝的状态并进行紧固。

另外，为了提高母线槽的散热效果，可以考虑增设散热风扇。

）
5. 结论
（在此处总结母线槽检修的整体情况，并重申对维护和改进的建议。

）
6. 参考资料
（在此处列出检修过程中所参考的资料，例如设备操作手册、行业标准等。

）。

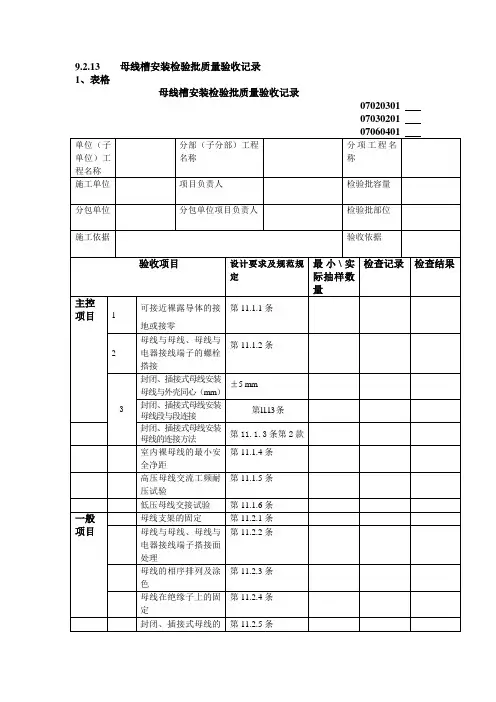

9.2.13 母线槽安装检验批质量验收记录1、表格母线槽安装检验批质量验收记录07020301070302012、验收依据说明【规范名称及编号】《建筑电气工程质量验收规范》GB50303-200211 裸母线、封闭母线、插接式母线安装11.1 主控项目]11.1.1 绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。

不应作为接地（PE）或接零（PEN）的接续导体。

说明：11.1.1 母线是供电主干线，凡与其相关的可接近的裸露导体要接地或接零的理由主要是：发生漏电可导入接地装置，确保接触电压不危及人身安全，同时也给具有保护或讯号的控制回路正确发出讯号提供可能。

为防止接地或接零支线线间的串联连接，所以规定不能作为接地或接零的中间导体。

11.1.2 母线与母线或母线与电器界限端子，采用螺栓搭接连接时，应符合下列规定：1 母线的各类搭接连接的钻孔直径和搭接长度符合本规范附录C的规定，用力矩扳手拧紧钢制连接螺栓的力矩值符合本规范录D的规定：2 母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；3 连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；4 螺栓受力均匀，不使电器的接线端子受额外应力。

说明：11.1.2 建筑电气工程选用的母线均为矩形铜、铝硬母线，不选用软母线和管型母线。

本规范仅对矩形母线的安装作出规定。

所有规定均与现行国家标准《电气装置安装工程母线装置施工及验收规范》GBJ149一致。

其中第3款对“垫圈间应有大于3mm的间隙”是指钢垫圈而言。

11.1.3 封闭、插接式母线安装应符合下列规定：1 母线与外壳同心，允许偏差为±5mm；2 当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力；3 母线的连接方法符合产品技术文件要求。

说明：11.1.3 由于封闭、插接式母线是定尺寸按施工图订货和供应，制造商提供的安装技术要求文件，指明连接程序、伸缩节设置和连接以及其他说明，所以安装时要注意符合产品技术文件要求。

母线槽电气性能检验及依据的标准一、试验依据： JB 8511-1996 5.2.2.1 二、检查项目：检查项目检查条款触电防护措施检查符合JB 8511-1996 4.5.2.1 ；4.5.2.2条要求接地及接地标志检查符合JB 8511-1996 4.5.2.3 条要求铭牌与标志的检查符合JB 8511-1996 7.1条要求漆层与镀层的检查符合JB 8511-1996 4.4.2.1 条要求紧固件检查符合相关要求三、结论二、母排截面的计算：母排截面尺寸，按以下几个条件选择：（1）按持续工作电流选择；（2）按经济电流密度选择；（3）按短路时的热稳定校验；（4）按短路时的机械强度校验。

对于大电流母线来说，起控制作用的一般是（1）、（2）两项，第（3）项所决定的截面积往往远小于（1）、（2）两项所决定的截面积，而第（4）项，由于母排截面较大，机械强度较高，而且可以通过调整绝缘子跨距和母线槽间（或片间）垫块跨距来满足要求，所以一般也不是决定导体截面积的控制条件。

母线槽制造时，在通常条件下按用户所提供的母线槽所需载流量选择母排截面积。

按允许载流量选择母排截面积应满足以下条件：Ijs≤Iy式中：Ijs为母排的计算电流，A（通常由用户所提供）；Iy为母排允许载流量，A。

选择计算时应注意以下几点：①、当环境温度不同于额定使用环境温度时，其载流量Iy应乘以温度校正系数Kt。

Kt= Qm-Q1/Qm-Qn式中：Qm为母线槽最高允许工作温度，取40℃。

Q1为母线槽使用环境温度。

Qn为母线槽额定使用环境温度，一般为25℃。

母线槽允许载流量在不同环境温度下的校正系数Kt按上式计算，当环境温度高于额定环境温度时，Iy值应予以修正，其修正值：Iyx=Kt.Iy。

②、对于供给商住楼的母线槽，因其使用负荷多为单相或两相三线，其零线（排）截面积与相线（排）截面积应相同；对于三相四线供电于工业区，其总零排截面积约为相排截面积的40%～60%；对三相五线制母线槽其PE线（排）截面同零线，但其长度大于300mm，装于母线槽两端，其中间端用母线槽壳体铝合金代替即可。

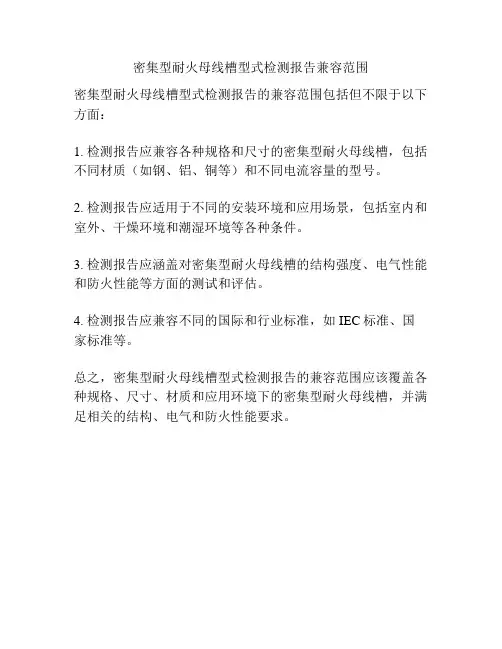

密集型耐火母线槽型式检测报告兼容范围
密集型耐火母线槽型式检测报告的兼容范围包括但不限于以下方面：
1. 检测报告应兼容各种规格和尺寸的密集型耐火母线槽，包括不同材质（如钢、铝、铜等）和不同电流容量的型号。

2. 检测报告应适用于不同的安装环境和应用场景，包括室内和室外、干燥环境和潮湿环境等各种条件。

3. 检测报告应涵盖对密集型耐火母线槽的结构强度、电气性能和防火性能等方面的测试和评估。

4. 检测报告应兼容不同的国际和行业标准，如IEC标准、国家标准等。

总之，密集型耐火母线槽型式检测报告的兼容范围应该覆盖各种规格、尺寸、材质和应用环境下的密集型耐火母线槽，并满足相关的结构、电气和防火性能要求。
