裸母线封闭母线插接式母线安装工程检验批质量验收记录表格式

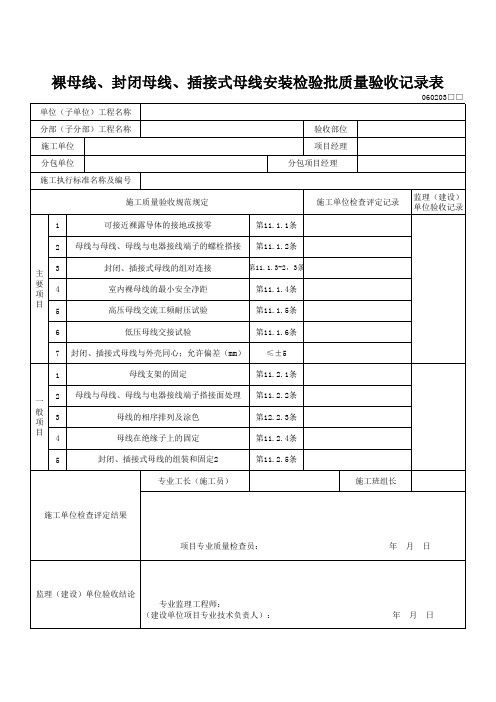

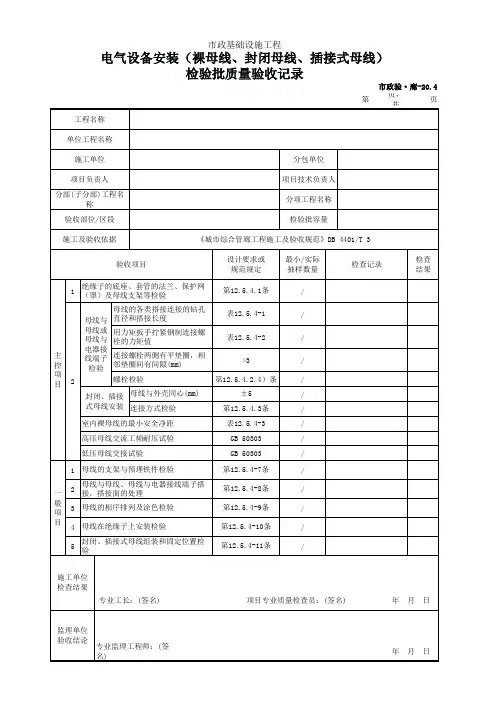

裸母线封闭母线插接式母线安装分项工程检验批质量验收记录一、工程概况二、检验批准备工作1.组织人员：由工程施工单位选派质检员和技术人员组成验收小组；2.准备工具：准备好测量仪器、检测设备和相应的标准样品；3.验收资料：准备本次工程的相关图纸、设计文件、材料合格证明等。

三、检验内容1.母线槽的铺设：（1）检查母线槽的基础施工是否符合要求，是否满足设计要求；（2）检查母线槽的尺寸是否准确，交叉接头是否紧密，地面平整度是否合格；2.母线接插件的安装：（1）检查母线接插件的制造厂家是否合格，是否符合规定的技术标准；（2）检查母线接插件的安装是否牢固，接触面是否平整，接触电阻是否符合要求；3.母线连接件的安装：（1）检查连接件的制造厂家是否合格，是否符合规定的技术标准；（2）检查连接件的安装是否牢固，连接是否紧密，连接电阻是否符合要求；4.母线的绝缘检查：（1）检查母线的绝缘状况是否符合要求，是否存在放电现象；（2）检查绝缘材料的质量是否合格，是否存在外观缺陷；5.防护措施的安装：（1）检查防护设施的安装是否完善，是否符合相关要求；（2）检查防护设施的可靠性，是否达到设计要求；四、检验过程1.检查母线槽的铺设情况：通过实地检查母线槽的铺设情况，确认母线槽的基础施工符合要求，母线槽的尺寸和交叉接头是否满足设计要求，地面平整度是否合格；2.检查母线接插件的安装情况：检查母线接插件的制造厂家是否合格，是否符合规定的技术标准。

通过实地检查，确认母线接插件的安装是否牢固，接触面是否平整，接触电阻是否符合要求；3.检查母线连接件的安装情况：检查连接件的制造厂家是否合格，是否符合规定的技术标准。

通过实地检查，确认连接件的安装是否牢固，连接是否紧密，连接电阻是否符合要求；4.检查母线的绝缘情况：通过绝缘电阻检测和放电现象检测，检查母线的绝缘状况是否符合要求。

同时检查绝缘材料的质量，是否存在外观缺陷；5.检查防护措施的安装情况：通过实地检查，确认防护设施的安装是否完善，是否符合相关要求。

裸母线、封闭母线、插接式母线安装本工艺标准适用于 10kV 以下矩形母线安装及 0.4kV 以下室内一般工业及民用电气安装工程的封闭插接母线安装。

、设备及材料要求1铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1 的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级应符合设计要求。

2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。

4绝缘材料的型号、规格、电压等级应符合设计的要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率5金属紧固件及卡具，均应采用热镀锌件。

6其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。

、主要机具1母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

、作业条件1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2 电气设备安装完毕，检验合格。

3预留孔洞及预埋件尺寸、强度均符合设计要求。

4 施工图及技术资料齐全。

5封闭、插接母线安装部位的建筑、装饰工程全部结束。

暖卫通风工程安装完毕。

四、操作工艺(一 )裸母线安装。

1 工艺流程：2放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

(2)放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

(4)放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

3支架及拉紧装置的制作安装。

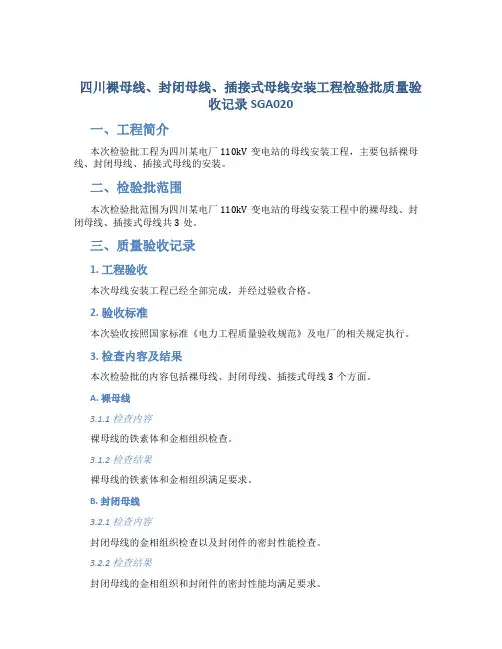

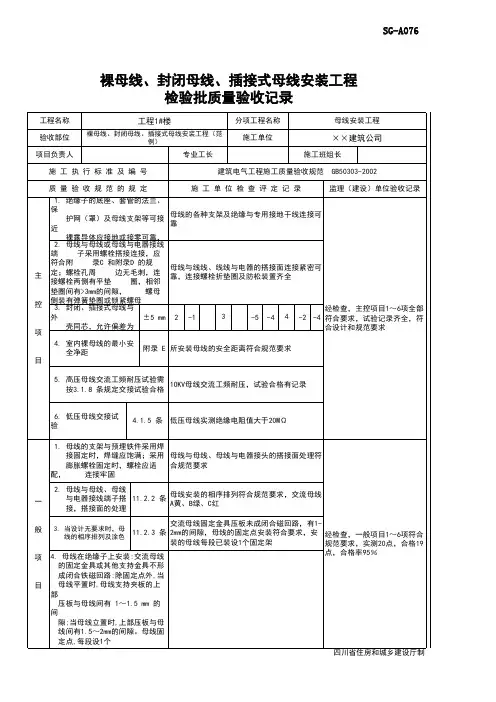

裸母线、封闭母线、插接式母线安装工程检验批质量验收记录四川1. 引言本文档旨在记录四川地区裸母线、封闭母线、插接式母线安装工程的检验批质量验收记录。

该工程的质量验收过程将被详细记录，以确保相关工程符合标准和要求。

2. 验收流程2.1 验收前准备在进行母线安装工程验收之前，需进行以下准备工作：•确保相关图纸、设计文件、规范标准等文件完备；•对施工现场进行查看，确认施工进度是否符合相关要求；•准备必要的检测仪器和设备。

2.2 检查安装质量对裸母线、封闭母线、插接式母线等进行质量检查，包括但不限于以下方面：•母线的材质、规格、外观质量是否符合要求；•母线的安装位置和方法是否符合设计要求；•母线的接地是否牢固可靠；•母线与其他设备的连接是否正常；•母线系统的绝缘性能是否满足标准要求。

2.3 检测电气性能根据相关标准和规范，对母线系统进行电气性能测试，包括但不限于以下项目：•电阻测量：检测母线的接地电阻和接触电阻；•绝缘电阻测试：测量母线与地的绝缘电阻；•电压降测试：检测母线的电压降情况；•温升测试：对母线进行长时间负载测试，检测其温度升高情况。

2.4 缺陷整改在进行验收过程中，如发现母线安装存在质量问题或不符合要求，则需要及时通知施工单位进行整改。

整改内容应详细记录，包括具体缺陷、整改方法和整改结果等信息。

2.5 验收结论根据质量检查和测试结果，对该批次母线安装工程进行验收结论的判断。

验收结果分为合格和不合格两种情况，如有不合格情况，需详细记录具体问题，并要求施工单位进行整改。

3. 质量验收记录样本序号检验项目检验标准检验结果备注1 母线材质XX标准合格2 母线规格设计要求合格3 母线外观质量XX标准合格4 母线安装位置设计要求合格5 母线接地XX标准合格6 母线连接情况设计要求合格7 母线绝缘性能XX标准合格8 电阻测量XX标准合格9 绝缘电阻测试XX标准合格10 电压降测试设计要求合格11 温升测试XX标准合格12 缺陷整改情况XX标准需要施工单位整改的问题13 验收结论XX标准合格4. 结论根据对裸母线、封闭母线、插接式母线安装工程的检验和质量验收的过程和结果，结论如下：•经检验，母线材质、规格和外观质量符合要求；•母线安装位置、接地和连接情况良好；•母线的绝缘性能、电阻、绝缘电阻、电压降和温升测试结果达到标准要求；•部分母线存在缺陷，需施工单位进行整改；该批次母线安装工程经检验符合要求，达到验收标准，可投入使用。
