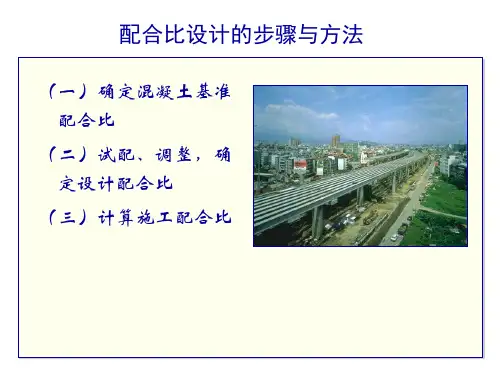

C50混凝土配比设计一、原材料1.集料商品混凝土中集料体积大约占商品混凝土体积的3/4,由于所占的体积相当大,所以集料的质量对商品混凝土的TRANBBS技术性能和生产成本均产生一定的影响,在配制C50商品混凝土时,对集料的强度、级配、表面特征、颗粒形状、杂质的含量、吸水率等,必须认真检验,严格选材。
(1)细集料。
砂材质的好坏,对C50以上商品混凝土的拌和物和易性的影响比粗集料要大。
优先选取级配良好的江砂或河砂。
因为江砂或河砂比较干净,含泥量少,砂中石英颗粒含量较多,级配一般都能符合要求。
山砂一般不能使用,山砂中含泥量较大且含有较多的风化软弱颗粒。

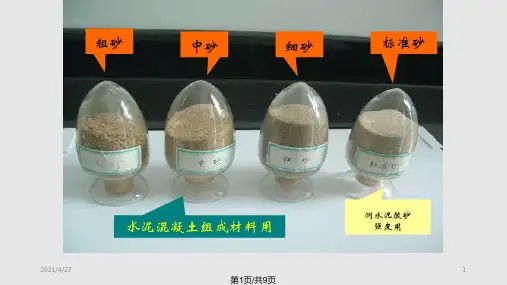

砂的细度模数宜控制在2.6以上,细度模数小于2.5时,拌制的商品混凝土拌和物显得太粘稠,施工中难于振捣,且由于砂细,在满足相同和易性要求时,增大水泥用量。
这样不但增加了商品混凝土的成本,而且影响商品混凝土的技术性能,如商品混凝土的耐久性、收缩裂缝等。
砂也不宜太粗,细度模数在3.3以上时,容易引起新拌商品混凝土的运输浇筑过程中离析及保水性能差,从而影响商品混凝土的内在质量及外观质量。
C50泵送商品混凝土细度模数控制在2.6-2.8之间最佳,普通商品混凝土控制在3.3以下。
另外还要注意砂中杂质的含量。
(2)粗集料。
粗集料的强度、颗粒形状、表面特征、级配、杂质的含量、吸水率对C50商品混凝土的强度有着重要的影响。
级配是集料的一项重要的技术指标,对商品混凝土的和易性及强度有着很大的影响。

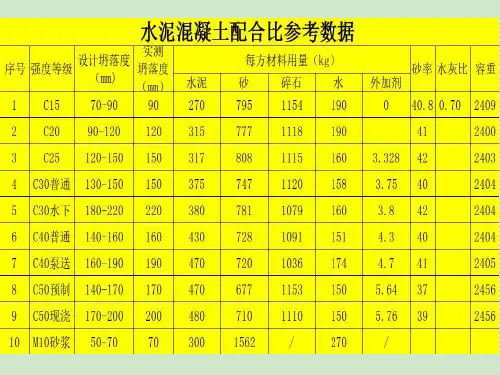

配制C50商品混凝土最大粒径不超过31.5mm,因为C50商品混凝土一般水泥用量在440-500kg/m3,水泥浆较富余,由于大粒径集料比同重量的小粒径集料表面积要小,其与砂浆的粘结面积相应要小,其粘结力要低,且商品混凝土的均质性差,所以大粒径集料不可能配制出高强度商品混凝土。
集料的级配要符合要求且集料的空隙要小,通常采用二种规格的石子进行掺配。
如5-31.5mm连续极配采用5-16mm和16-31.5mm二种规格的碎石进行掺配。
水稳集料掺配比例计算水稳集料是建筑混凝土中常见的一种材料，主要用于掺和混凝土中，可以起到支撑和增强混凝土强度的作用。
而水稳集料掺配比例的计算则是使用水稳集料前必须进行的一项工作，本文将详细介绍水稳集料掺配比例的计算方法。
一、水稳集料的定义和种类水稳集料，是指把天然石料经碎石机加工成符合一定规格的颗粒后，再经过洗、筛、烘等加工处理，获得一定坚硬度和稳定性的人造骨料。
按水泥净浆排水率（Slump）的大小，水稳集料可分为：高slump水稳集料、中slump 水稳集料和低slump水稳集料三种。
根据不同的应用场合和要求，选择不同种类的水稳集料进行施工。
二、水稳集料掺配比例的计算方法水稳集料的掺配比例，是指在特定条件下，按照一定比例将水稳集料与水泥掺合制造混凝土的方法。
正确的计算合适的掺配比例，可以保证混凝土强度、耐久性和使用寿命等重要性能。
水稳集料的掺配比例一般应采用设计掺配比计算，建议采用三点、三线法、矩阵法等方法进行计算。
（一）三点法计算三点法是一种常用的水稳集料掺配比例计算方法。
计算初步掺配比例时，可分别采用最小水灰比、最大骨料用量和最小强度要求三个点进行计算。
1、最小水灰比：最小水灰比是为了保证混凝土的坍度、流动性、强度及抗渗性等性能，通常选取水泥用量最小的水灰比，它由以下两个因素决定： 1）水泥的极限用量； 2）混凝土工作性能的要求。
2、最大骨料用量：最大骨料用量是指混凝土中使用的骨料最大物理尺寸，也就是骨料粒径。
在计算最大骨料用量时，需要考虑到以下因素： 1）混凝土工程的施工要求； 2）混凝土介质受力的需要。
3、最小强度要求：最小强度要求是指混凝土在特定条件下的强度要求。
选用最小强度要求作为三点法的另一个点，是为了保证混凝土具备足够的力学性能，其主要由以下因素构成： 1）混凝土所承受的应力状态； 2）混凝土施工质量要求。
通过三点法计算出的合适的水稳集料的掺合比例，可以进一步进行试配实验，以确保最终的混凝土性能达到要求。

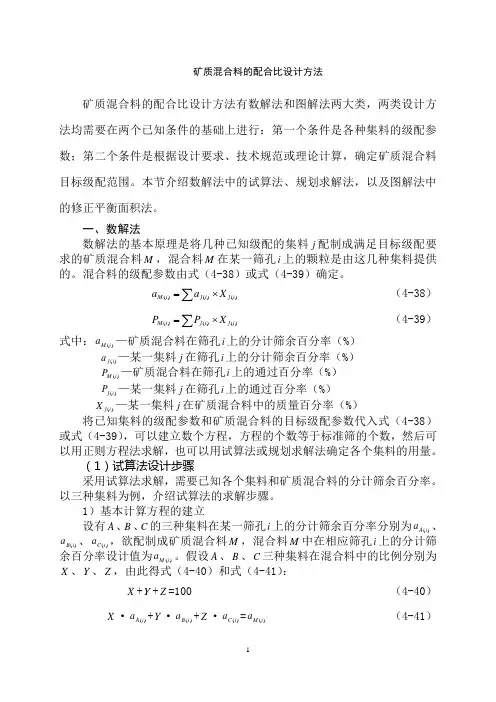

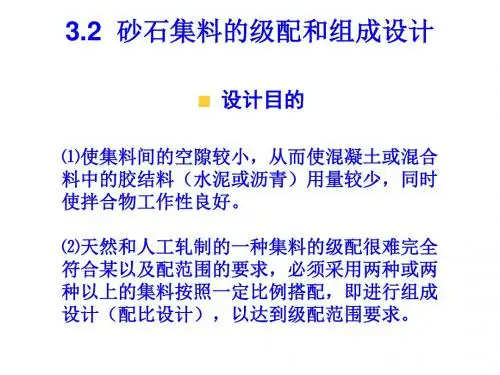

矿质混合料的配合比设计方法矿质混合料的配合比设计方法有数解法和图解法两大类，两类设计方法均需要在两个已知条件的基础上进行：第一个条件是各种集料的级配参数；第二个条件是根据设计要求、技术规范或理论计算，确定矿质混合料目标级配范围。
本节介绍数解法中的试算法、规划求解法，以及图解法中的修正平衡面积法。
一、数解法数解法的基本原理是将几种已知级配的集料j 配制成满足目标级配要求的矿质混合料M ，混合料M 在某一筛孔i 上的颗粒是由这几种集料提供的。
混合料的级配参数由式（4-38）或式（4-39）确定。
)()()(i j i j i M X a a ⨯=∑ （4-38） )()()(i j i j i M X P P ⨯=∑ （4-39）式中：)(i M a —矿质混合料在筛孔i 上的分计筛余百分率（%）)(i j a —某一集料j 在筛孔i 上的分计筛余百分率（%） )(i M P —矿质混合料在筛孔i 上的通过百分率（%） )(i j P —某一集料j 在筛孔i 上的通过百分率（%）)(i j X —某一集料j 在矿质混合料中的质量百分率（%）将已知集料的级配参数和矿质混合料的目标级配参数代入式（4-38）或式（4-39），可以建立数个方程，方程的个数等于标准筛的个数，然后可以用正则方程法求解，也可以用试算法或规划求解法确定各个集料的用量。
（1）试算法设计步骤采用试算法求解，需要已知各个集料和矿质混合料的分计筛余百分率。
以三种集料为例，介绍试算法的求解步骤。
1）基本计算方程的建立 设有A 、B 、C 的三种集料在某一筛孔i 上的分计筛余百分率分别为)(i A a 、)(i B a 、)(i C a ，欲配制成矿质混合料M ，混合料M 中在相应筛孔i 上的分计筛余百分率设计值为)(i M a 。
假设A 、B 、C 三种集料在混合料中的比例分别为X 、Y 、Z ，由此得式（4-40）和式（4-41）： X +Y +Z =100 （4-40） X ·)(i A a +Y ·)(i B a +Z ·)(i C a =)(i M a （4-41）2）基本假定在矿质混合料中，某一粒径的颗粒是由一种集料提供的，在其它集料中不含这一粒径的颗粒。
