建筑岩石基坑支护设计方案

基坑支护施工方案(一)
简介
基坑支护是在地面上开挖形成基坑时，为了防止土体塌方和保证人员和设备安全而采取的支护措施。

本文将介绍基坑支护的施工方案。

设计要求
1.基坑深度为XX米。

2.基坑周边有大型建筑物需要保护。

3.施工期限为XX个月。

4.地质条件为XX。

施工方法
地面准备
1.清理施工现场，确保周围建筑物和道路畅通。

2.绘制基坑支护的设计图纸，明确支护结构和施工工艺。

地下施工
1.使用挖掘机按照设计要求挖掘基坑。

2.定期进行地下水位监测，根据水位情况调整排水设施。

支护结构安装
1.安装支撑结构，包括钢支撑、混凝土支撑等，确保支撑牢固。

2.检查支撑结构的垂直度和平整度，进行必要的调整。

地下水处理
1.进行地下水排泄和处理，避免水压过大影响基坑稳定性。

2.使用排水设备，控制基坑中的水位，确保施工安全。

施工安全
1.施工现场设置安全警示标志和隔离带，保证施工人员和周围群众的安
全。

2.定期进行安全会议，加强施工人员的安全意识，确保施工过程中无事
故发生。

施工质量控制
1.对支护结构的安装进行质量检查，确保结构牢固。

2.定期进行施工过程的检查，及时发现并解决问题。

总结
基坑支护施工是一个复杂的过程，需要严格按照设计要求和安全标准进行施工。

只有在保证质量和安全的前提下，才能顺利完成基坑支护工程。

希望通过本文的介绍，能为基坑支护施工提供一定的参考和借鉴。

1引言岩溶地区的地层特点是存在红黏土、填土等特殊性土层,以及溶洞、溶沟、溶槽发育的岩溶层。

在进行岩溶地区基坑支护设计时,除了有常规的设计内容以外,还要有针对岩溶地区地层特点的设计内容。

一部分岩溶地区基坑失稳的原因就是没有重视基坑侧壁或坑底附近的土洞或岩溶层的处理。

2岩溶地区基坑支护结构2.1放坡当场地岩溶发育较弱,地下水位较深,基坑周边开阔时,可采用放坡支护。

2.2锚杆(索)锚杆(索)的锚固段应避开溶(土)洞,无法避开时,应先对溶(土)洞进行充填,并增加锚固段的长度[1]。

2.3支护桩支护桩应尽量避开岩溶发育较大的区域,无法避开时,应尽量少击穿溶(土)洞,必须击穿时,应采取措施对溶(土)洞进行处理,支护桩的嵌固深度应满足计算要求。

2.4土钉墙或复合土钉墙存在下列情况之一的岩溶强烈发育场地,应慎用土钉墙或复合土钉墙支护:(1)岩溶水有承压性或连通性;(2)溶(土)洞高度大于2m ;(3)开挖深度大于7m 且周边环境要求较高[2]。

2.5地下连续墙地下连续墙宜兼作地下室外墙,可用于岩溶强发育场地,开挖深度大、变形控制要求严格的基坑。

2.6内支撑内支撑可用于岩溶强发育场地,当基坑周边有重要建(构)筑物、基坑外地下空间不允许被占用时,可采用内支撑支护。

【基金项目】贵州省地矿局地质科研基金项目（黔地矿科合〔2019〕12号）【作者简介】张霖（1987~），男，贵州岑巩人，高级工程师，注册岩土工程师，从事岩土工程勘察与设计研究。

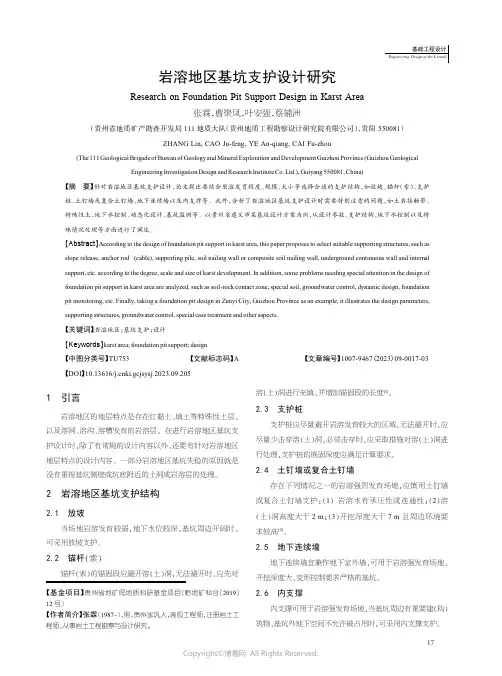

岩溶地区基坑支护设计研究Research on Foundation Pit Support Design in Karst Area张霖，曹聚凤，叶安强，蔡辅洲（贵州省地质矿产勘查开发局111地质大队（贵州地质工程勘察设计研究院有限公司），贵阳550081）ZHANG Lin,CAO Ju-feng,YE An-qiang,CAI Fu-zhou(The 111Geological Brigade of Bureau of Geology and Mineral Exploration and Development Guizhou Province (Guizhou GeologicalEngineering Investigation Design and Research Institute Co.Ltd.),Guiyang 550081,China)【摘要】针对岩溶地区基坑支护设计，论文提出要结合岩溶发育程度、规模、大小等选择合适的支护结构，如放坡、锚杆（索）、支护桩、土钉墙或复合土钉墙、地下连续墙以及内支撑等。

岩石锚喷支护设计计算书计算依据：1、《建筑基坑支护技术规程》JGJ120-20122、《建筑边坡工程技术规范》GB50330-20133、《建筑施工计算手册》江正荣编著一、设计简图岩石锚喷支护设计示意图二、基本计算参数边坡岩体类型Ⅰ类岩质边坡边坡土体重度(kN/m3) 19 边坡斜面倾角(°) 50 边坡顶部均布荷载（kN/m2）10岩石侧向压力合力水平分力标准值边坡高度H(m) 2020E hk(kN/m)边坡工程安全等级三级边坡边坡工程重要性系数（r o） 1四、岩石锚喷支护设计计算岩质边坡采用锚喷支护时，整体稳定性计算及锚杆计算应符合以下规定：第1 层锚杆的计算：1、岩石压力水平分力标准值和锚杆所受水平拉力标准值可按下式计算：e hk=E hk/H=20.00/20.00=1.00kN/m2H tk=e hk×s xj×s yj=1.00×2.00×2.00=4.00kN2、锚喷支护边坡时，锚杆的轴向拉力承载力标准值和设计值可按下式计算：N ak=H tk/cosα=4.00/cos15=4.14 kNN a=r Q×N ak=1.30×4.14=5.38 kN3、锚杆的杆体计算：A s≥r0×N a/(ζ2×f y)=1.00×5.38/(0.69×215000.00)×1000000=36.29 mm2所需钢筋根数n≥A s/ (3.142×d×d/4)=36.29/(3.142×8.00×8.00/4)=0.72取n=1【所需钢筋根数为1根】4、锚杆锚固段长度计算：a.锚杆锚固体与地层的锚固长度l a1应满足下式l a1≥N ak/(ζ1×π×D×f rb)=4.14/(1.00×3.14×0.15×50.00)=0.18 mb.锚杆钢筋与锚固砂浆间的锚固长度l a2应满足下式要求：l a2≥r o×N a/(ζ3×n×π×d×f b)=1.00×5.38/(0.60×1×3.14×8.00/1000×2.40×1000)=0.15 m 计算出的锚固段长度L m=max(l a1,l a2)=0.18 m.【按照《建筑边坡工程技术规范》GB50330-2013 7.4.1中构造设计要求第二条规定，岩层锚杆锚固段长度小于3m时，取3.00m.】五、岩石锚喷支护构造要求1. 岩面护层可采用喷射混凝土层、现浇混凝土板或格构梁等型式。

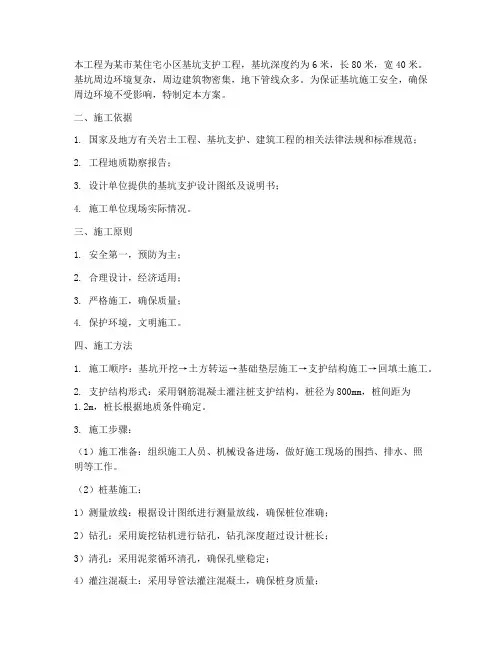

本工程为某市某住宅小区基坑支护工程，基坑深度约为6米，长80米，宽40米。

基坑周边环境复杂，周边建筑物密集，地下管线众多。

为保证基坑施工安全，确保周边环境不受影响，特制定本方案。

二、施工依据1. 国家及地方有关岩土工程、基坑支护、建筑工程的相关法律法规和标准规范；2. 工程地质勘察报告；3. 设计单位提供的基坑支护设计图纸及说明书；4. 施工单位现场实际情况。

三、施工原则1. 安全第一，预防为主；2. 合理设计，经济适用；3. 严格施工，确保质量；4. 保护环境，文明施工。

四、施工方法1. 施工顺序：基坑开挖→土方转运→基础垫层施工→支护结构施工→回填土施工。

2. 支护结构形式：采用钢筋混凝土灌注桩支护结构，桩径为800mm，桩间距为1.2m，桩长根据地质条件确定。

3. 施工步骤：（1）施工准备：组织施工人员、机械设备进场，做好施工现场的围挡、排水、照明等工作。

（2）桩基施工：1）测量放线：根据设计图纸进行测量放线，确保桩位准确；2）钻孔：采用旋挖钻机进行钻孔，钻孔深度超过设计桩长；3）清孔：采用泥浆循环清孔，确保孔壁稳定；4）灌注混凝土：采用导管法灌注混凝土，确保桩身质量；5）成桩：桩身混凝土强度达到设计要求后，进行成桩。

（3）支撑结构施工：1）支撑结构形式：采用钢筋混凝土支撑结构，支撑形式为悬臂式；2）支撑结构施工：根据设计图纸进行支撑结构施工，确保支撑结构安全、稳定；3）支撑结构验收：对支撑结构进行验收，确保其符合设计要求。

（4）回填土施工：1）回填土材料：选用符合设计要求的土料；2）回填土施工：分层回填，每层厚度不超过30cm，确保回填土密实。

五、施工质量控制1. 施工过程中，严格控制施工质量，确保各项指标符合设计要求；2. 对施工过程中发现的质量问题，及时处理，确保施工质量；3. 加强施工过程中的质量检测，确保施工质量。

六、施工安全措施1. 施工现场设置安全警示标志，确保施工安全；2. 加强施工人员的安全教育培训，提高安全意识；3. 施工过程中，严格按照操作规程进行施工，确保施工安全；4. 加强施工现场的监督检查，确保施工安全。

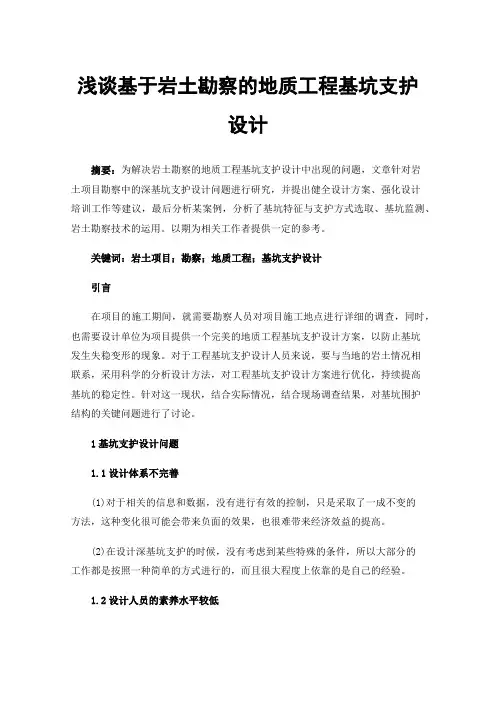

浅谈基于岩土勘察的地质工程基坑支护设计摘要：为解决岩土勘察的地质工程基坑支护设计中出现的问题，文章针对岩土项目勘察中的深基坑支护设计问题进行研究，并提出健全设计方案、强化设计培训工作等建议，最后分析某案例，分析了基坑特征与支护方式选取、基坑监测、岩土勘察技术的运用。

以期为相关工作者提供一定的参考。

关键词：岩土项目；勘察；地质工程；基坑支护设计引言在项目的施工期间，就需要勘察人员对项目施工地点进行详细的调查，同时，也需要设计单位为项目提供一个完美的地质工程基坑支护设计方案，以防止基坑发生失稳变形的现象。

对于工程基坑支护设计人员来说，要与当地的岩土情况相联系，采用科学的分析设计方法，对工程基坑支护设计方案进行优化，持续提高基坑的稳定性。

针对这一现状，结合实际情况，结合现场调查结果，对基坑围护结构的关键问题进行了讨论。

1基坑支护设计问题1.1设计体系不完善(1)对于相关的信息和数据，没有进行有效的控制，只是采取了一成不变的方法，这种变化很可能会带来负面的效果，也很难带来经济效益的提高。

(2)在设计深基坑支护的时候，没有考虑到某些特殊的条件，所以大部分的工作都是按照一种简单的方式进行的，而且很大程度上依靠的是自己的经验。

1.2设计人员的素养水平较低在进行深基坑支护设计的过程中，人员的工作自主性不高，没有选择科学的实施方式，这种情况会导致深基坑支护设计工作之间的联系有很大的疏漏和缺失，在解决问题时，不能朝着正确的方向发展。

其次，当设计者在共同工作时，无法真正担负起对深基坑支护的责任，往往只按照一种简易格式来进行施工，这极易导致工程地质勘查工作出现偏颇。

1.3边坡堆载现象严重基坑支护工程完工后，多数建设单位为减少工期，将混凝土、钢筋等工程材料堆积于基坑周围，造成了基坑支护结构的不稳定，严重时可能造成重大的安全事故。

要想降低边坡堆载现象的发生，基坑支护设计人员要对支护设计进行强化，并积极与施工单位进行沟通，不能在基坑边坡周围堆积大量的作业材料，以免基坑边坡受到过大的压力，增强边坡支护效果，降低边坡坍塌现象的发生。

深基坑开挖支护施工方案一、背景介绍深基坑开挖工程是现代土木工程中的重要组成部分，它通常用于地下室、地下停车场、地铁站等地下工程的建设。

在施工过程中，为了确保工程的安全和顺利进行，必须采取有效的支护措施。

本文将提出一种深基坑开挖支护施工方案。

二、工程概况根据项目需要，深基坑的开挖高度为30米，基坑的面积为1200平方米。

基坑所在地属于一般岩石地质条件，水位较深。

三、施工方案（一）基坑开挖1.先进行地表标志和测量，确定基坑的界限，并在边界处进行围桩。

2.进行排水工程，在开挖区域四周设置足够数量的排水井，以控制地下水位。

3.采用机械挖掘的方法进行开挖，先进行上部和下部开挖，然后进行中部开挖。

由于开挖深度较大，必须采取适当的排水和防水措施。

4.在基础开挖完成后，对基坑底部进行平整处理，并检查是否有裸露的岩石或其他不平整物体。

（二）支护结构设计1.钢支撑结构：在基坑四周和内部设置合理的钢支撑结构，以增加基坑的稳定性。

根据岩石的可供性和承载力要求，选择合适的型号和数量的钢支撑材料。

2.混凝土支护：在进行完钢支撑之后，对基坑的内部进行混凝土喷射，以增加支护的强度和稳定性。

3.地下水控制：考虑到基坑地质条件和水位较深的特点，需要进行地下水控制。

可采用气囊抽水的方法，通过将气囊放置在井底和周围的位置，将地下水抽出。

4.辅助支撑：在进行支护结构施工过程中，需要设置辅助支撑和监测设备，以及进行定期的检查和维护。

（三）监测与控制1.在深基坑施工过程中，需设置监测设备，对基坑的土体变形、钢支撑结构的应力变化、地下水位等进行实时监测，及时发现和解决问题。

2.加强工地安全管理，确保施工人员的安全，并配备必要的紧急救援设备，以应对可能发生的事故。

四、施工流程1.确定施工范围和工期。

2.进行基坑的地表标志和测量，确定基坑的界限。

3.设置排水井和进行排水工程。

4.进行基坑开挖，先进行上部和下部开挖，然后进行中部开挖。

5.在基坑底部进行平整处理。

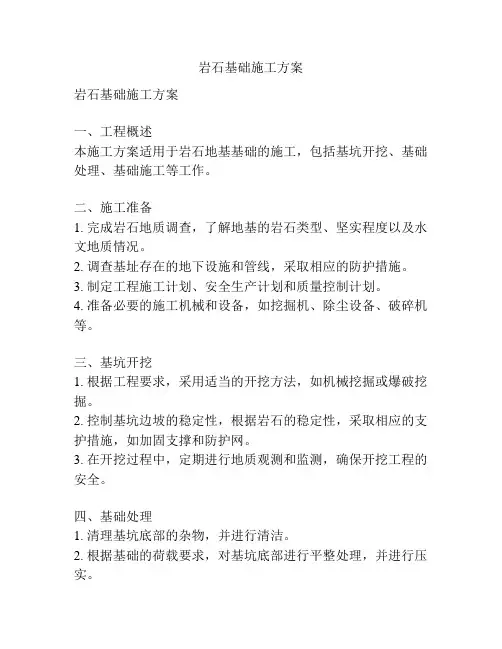

岩石基础施工方案岩石基础施工方案一、工程概述本施工方案适用于岩石地基基础的施工，包括基坑开挖、基础处理、基础施工等工作。

二、施工准备1. 完成岩石地质调查，了解地基的岩石类型、坚实程度以及水文地质情况。

2. 调查基址存在的地下设施和管线，采取相应的防护措施。

3. 制定工程施工计划、安全生产计划和质量控制计划。

4. 准备必要的施工机械和设备，如挖掘机、除尘设备、破碎机等。

三、基坑开挖1. 根据工程要求，采用适当的开挖方法，如机械挖掘或爆破挖掘。

2. 控制基坑边坡的稳定性，根据岩石的稳定性，采取相应的支护措施，如加固支撑和防护网。

3. 在开挖过程中，定期进行地质观测和监测，确保开挖工程的安全。

四、基础处理1. 清理基坑底部的杂物，并进行清洁。

2. 根据基础的荷载要求，对基坑底部进行平整处理，并进行压实。

五、基础施工1. 依据结构设计要求，在基坑底部浇筑砼基础。

2. 进行砼浇筑前，设置合适的钢筋骨架，并进行固定。

3. 根据砼浇筑的厚度和坡度要求，采用合适的浇筑方法，如自流动砼、泵送或人工浇筑。

4. 控制砼浇筑的温度和湿度，采取适当的浇水养护措施。

5. 针对岩石地基的特点，可以考虑采用加筋砼或喷射砼等特殊处理措施。

六、质量控制1. 对基坑开挖进行质量检查，确保开挖尺寸和坡度符合要求。

2. 对基础底部的平整度进行检查，确保满足设计要求。

3. 对砼浇筑过程进行质量控制，如检测砼的强度和骨料的成分等。

4. 对基础的质量进行验收，确保满足设计和施工要求。

七、安全生产1. 按照安全生产计划，做好施工现场的安全防护工作。

2. 提供必要的安全培训，确保施工人员具备必要的安全意识和技能。

3. 加强岩石地基施工中的危险源管控，如坍塌、下滑、爆破等。

4. 做好现场安全巡视，及时发现和处理安全隐患。

八、环境保护1. 控制施工噪音和粉尘污染，采取噪声隔离和除尘措施。

2. 垃圾和废弃物必须分类并妥善处理。

以上是针对岩石基础施工的基本方案，具体实施过程中还需根据具体情况进行调整，并严格按照相关法规和规范要求进行施工。

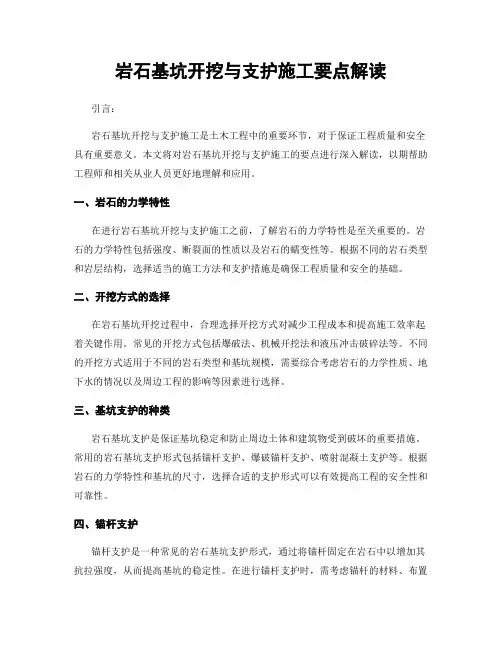

岩石基坑开挖与支护施工要点解读引言：岩石基坑开挖与支护施工是土木工程中的重要环节，对于保证工程质量和安全具有重要意义。

本文将对岩石基坑开挖与支护施工的要点进行深入解读，以期帮助工程师和相关从业人员更好地理解和应用。

一、岩石的力学特性在进行岩石基坑开挖与支护施工之前，了解岩石的力学特性是至关重要的。

岩石的力学特性包括强度、断裂面的性质以及岩石的蠕变性等。

根据不同的岩石类型和岩层结构，选择适当的施工方法和支护措施是确保工程质量和安全的基础。

二、开挖方式的选择在岩石基坑开挖过程中，合理选择开挖方式对减少工程成本和提高施工效率起着关键作用。

常见的开挖方式包括爆破法、机械开挖法和液压冲击破碎法等。

不同的开挖方式适用于不同的岩石类型和基坑规模，需要综合考虑岩石的力学性质、地下水的情况以及周边工程的影响等因素进行选择。

三、基坑支护的种类岩石基坑支护是保证基坑稳定和防止周边土体和建筑物受到破坏的重要措施。

常用的岩石基坑支护形式包括锚杆支护、爆破锚杆支护、喷射混凝土支护等。

根据岩石的力学特性和基坑的尺寸，选择合适的支护形式可以有效提高工程的安全性和可靠性。

四、锚杆支护锚杆支护是一种常见的岩石基坑支护形式，通过将锚杆固定在岩石中以增加其抗拉强度，从而提高基坑的稳定性。

在进行锚杆支护时，需考虑锚杆的材料、布置方式以及锚固深度等因素。

合理设计和施工锚杆支护可以有效控制岩石的位移和变形，减少施工过程中的风险。

五、爆破锚杆支护爆破锚杆支护常用于较大规模的岩石基坑开挖过程中。

其具有强力破碎作用，可消除阻碍开挖的大块岩石，并通过锚杆的固定使岩石稳定。

但在施工过程中需要注意合理控制爆破参数和坑内水位等因素，以防止产生过大的冲击力和水压力，导致工程安全事故的发生。

六、喷射混凝土支护喷射混凝土支护是一种常用的基坑支护形式，通过喷射混凝土形成厚度较大的衬砌，增加岩石基坑的稳定性和承载能力。

在喷射混凝土支护施工过程中，需要关注混凝土的配比、喷射厚度以及加固层与岩石间的粘结力等因素。

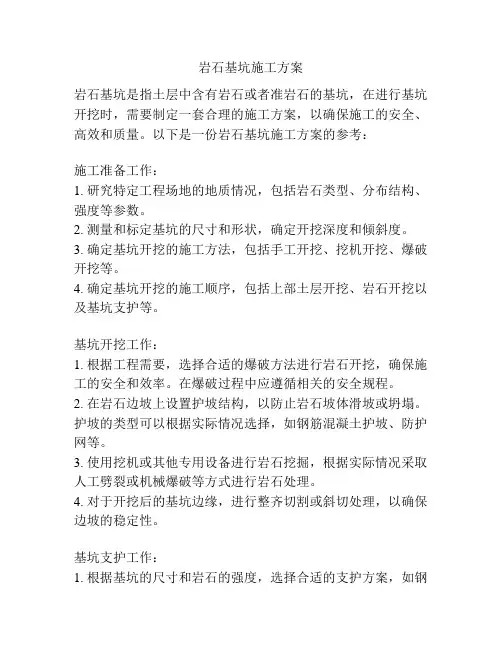

岩石基坑施工方案岩石基坑是指土层中含有岩石或者准岩石的基坑，在进行基坑开挖时，需要制定一套合理的施工方案，以确保施工的安全、高效和质量。

以下是一份岩石基坑施工方案的参考：施工准备工作：1. 研究特定工程场地的地质情况，包括岩石类型、分布结构、强度等参数。

2. 测量和标定基坑的尺寸和形状，确定开挖深度和倾斜度。

3. 确定基坑开挖的施工方法，包括手工开挖、挖机开挖、爆破开挖等。

4. 确定基坑开挖的施工顺序，包括上部土层开挖、岩石开挖以及基坑支护等。

基坑开挖工作：1. 根据工程需要，选择合适的爆破方法进行岩石开挖，确保施工的安全和效率。

在爆破过程中应遵循相关的安全规程。

2. 在岩石边坡上设置护坡结构，以防止岩石坡体滑坡或坍塌。

护坡的类型可以根据实际情况选择，如钢筋混凝土护坡、防护网等。

3. 使用挖机或其他专用设备进行岩石挖掘，根据实际情况采取人工劈裂或机械爆破等方式进行岩石处理。

4. 对于开挖后的基坑边缘，进行整齐切割或斜切处理，以确保边坡的稳定性。

基坑支护工作：1. 根据基坑的尺寸和岩石的强度，选择合适的支护方案，如钢支撑、锚杆支撑、喷射混凝土等。

2. 对于边缘岩石开挖后的基坑，应在同一日内进行支护，防止边坡滑动和塌方。

3. 针对基坑内部可能存在的岩石裂缝或水泥浆泉，采取相应的处理措施，如注浆加固等。

施工安全措施：1. 制定详细的施工安全方案，包括作业人员的安全防护、应急预案等。

2. 在施工现场设置明显标识和警示牌，提醒工作人员注意岩石坍塌、滑坡等危险。

3. 坚持施工现场巡检和定期培训，提高作业人员的安全防护意识。

总结：岩石基坑施工是一项技术难度较大的工程，需要根据具体情况进行调整和优化。

在制定施工方案时，需要考虑地质条件、施工方法、开挖顺序、支护措施以及施工安全等多个因素，以确保基坑开挖的安全、高效和质量。
