煤矿牌板吊挂标准及管理规定

井下牌板吊挂标准（一）、掘进工作面吊挂要求掘进工作面共使用牌板为6块。

1、牌板内容为：巷道支护图、避灾路线图、综掘机进刀图（炮眼布置图及爆破图表）、循环图、通风系统图、监测监控系统图。

2、牌板要求吊挂在成巷部分，吊挂在距掌子面30～100m开外。

要求吊挂在行人侧的位置。

3、每100m移动一次。

4、牌板规格、材料：外框规格为：2500mm×650mm，材料为不锈钢外框；技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。

5、牌板吊挂：15#煤层中吊挂要求牌板下平面距巷道底板高度为1.8m；12#煤层中吊挂要求牌板下平面距巷道底板高度为1.5m；牌板吊挂在同一垂直面上，上下端对齐。

若巷道倾角较大时，必须与水平成一定夹角，其角度不得大于巷道倾角。

6、煤巷（锚网巷道）牌板采用两个8#铁丝做的“S”钩配细链条悬挂。

7、煤巷（锚杆巷道）牌板采用专用锚杆配合两个8#铁丝做的“S”钩配细链条进行悬挂。

8、岩巷和喷浆巷道牌板要求采用射钉或膨胀螺栓配合“S”钩配细链条悬挂在巷道帮上。

9、卫生、完整要求：牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。

10、牌板设计、加工、审批、发放由生产科负责，使用单位负责内容的提供、牌板的管理和吊挂。

（二）、采煤工作面的牌板吊挂要求采煤工作面共使用牌板为8块。

1、牌板内容为：工作面平面图、采煤机进刀图、工作面支护示意图、循环作业图、避灾路线图、通风系统图、监测监控系统图、最大最小控顶距图。

2、牌板的吊挂位置：牌板吊挂于工作面材料巷出口向外人行道一侧，距工作面100m开外。

每50m向外移动一次。

3、牌板规格材料：外框规格为：3300mm×650mm，技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。

4、牌板吊挂：15#煤层中吊挂要求牌板下平面距巷道底板高度为1.8m；12#煤层中吊挂要求牌板下平面距巷道底板高度为1.5m；要求牌板吊挂在同一垂直面上，上下端对齐。

安林煤矿井下牌板吊挂标准为进一步规范井下牌板使用，认真落实地煤公司对我矿安全质量标准化工作的具体要求，做到规范化、标准化，促进我矿安全质量标准化再上新台阶，特制定以下规定。

一、避灾路线牌吊挂要求：1.避灾路线牌规格为现正在使用的牌板。

2.主要巷道的交叉点，必须安设避灾路线牌板指明避灾方向。

3.主要运输大巷安设在刷漆红线为上沿，其他巷道安设要求距巷道底板高度为1100m，牌板上下边与巷道底板平行（包括斜巷）。

4.工作面及采区巷道的交叉点必须安设避灾路线牌板，每200m一个。

二、巷道标志牌吊挂要求：1.巷道标志牌规格为现使用标志牌。

2.主要巷道的交叉点，必须安设巷道标志牌板指明方向。

3.牌板安设要求大巷吊挂在巷道正中顶板上，下方不影响行人、运料，采掘巷道要求悬挂在人行道侧巷帮，牌板上下边与巷道底板平行。

4.工作面及采区巷道的交叉点必须安设巷道标志牌板。

三、里程牌吊挂要求1.从巷道开口处开始往里每50m吊挂一个里程牌。

2.里程牌要四角固定在巷帮，牌板的下边要平行于巷道的底板。

3.里程牌吊挂在巷道内的行人侧，距底板1200m。

四、安全文化牌板吊挂要求：1.安全文化牌板规格为现有文化牌板。

2.安全文化牌板要吊挂在光线明亮，支护完好，安全可靠的位置。

3.安全文化牌板要四角固定在巷帮，上下边平行底板。

4.安全文化牌板内容为安全标语加背景图画。

五、材料牌吊挂要求：1.材料牌规格为：200mm×300mm。

2.牌板与材料要一一对应，牌板要求吊挂在巷道内位于材料上方的中间，所有牌板必须在一条直线上。

3.牌板上要标明物料名称、型号、数量，物料的数量要与牌板所标明的数量相符。

六、采掘工作面牌板吊挂要求。

1.牌板的吊挂位置：牌板吊挂于支护良好，安全可靠的巷道人行道一侧。

2.牌板规格为现有牌板。

3.牌板吊挂：要求牌板吊挂在同一垂直面上，上下端对齐，可采用铁丝悬挂水平成一条直线，牌板之间不留间隙，牌板前后之间上下不能错动。

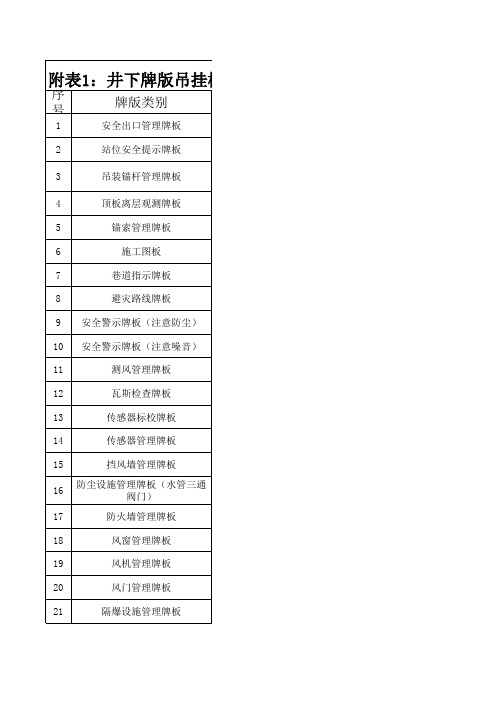

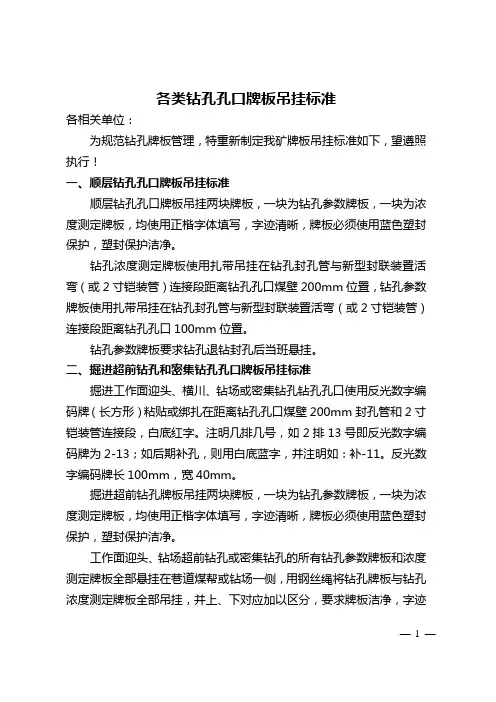

各类钻孔孔口牌板吊挂标准各相关单位：为规范钻孔牌板管理，特重新制定我矿牌板吊挂标准如下，望遵照执行！一、顺层钻孔孔口牌板吊挂标准顺层钻孔孔口牌板吊挂两块牌板，一块为钻孔参数牌板，一块为浓度测定牌板，均使用正楷字体填写，字迹清晰，牌板必须使用蓝色塑封保护，塑封保护洁净。

钻孔浓度测定牌板使用扎带吊挂在钻孔封孔管与新型封联装置活弯（或2寸铠装管）连接段距离钻孔孔口煤壁200mm位置，钻孔参数牌板使用扎带吊挂在钻孔封孔管与新型封联装置活弯（或2寸铠装管）连接段距离钻孔孔口100mm位置。

钻孔参数牌板要求钻孔退钻封孔后当班悬挂。

二、掘进超前钻孔和密集钻孔孔口牌板吊挂标准掘进工作面迎头、横川、钻场或密集钻孔钻孔孔口使用反光数字编码牌（长方形）粘贴或绑扎在距离钻孔孔口煤壁200mm封孔管和2寸铠装管连接段，白底红字。

注明几排几号，如2排13号即反光数字编码牌为2-13；如后期补孔，则用白底蓝字，并注明如：补-11。

反光数字编码牌长100mm，宽40mm。

掘进超前钻孔牌板吊挂两块牌板，一块为钻孔参数牌板，一块为浓度测定牌板，均使用正楷字体填写，字迹清晰，牌板必须使用蓝色塑封保护，塑封保护洁净。

工作面迎头、钻场超前钻孔或密集钻孔的所有钻孔参数牌板和浓度测定牌板全部悬挂在巷道煤帮或钻场一侧，用钢丝绳将钻孔牌板与钻孔浓度测定牌板全部吊挂，并上、下对应加以区分，要求牌板洁净，字迹— 1 —清晰可辨认。

如横川施工钻孔，则钻孔参数牌板和浓度测定牌板吊挂在横川外帮中部。

钻孔参数牌板要求钻孔退钻封孔后当班悬挂，钻孔浓度测定牌板要求每10天测定一次，并有详细记录。

三、千米钻机钻孔孔口牌板吊挂标准千米钻孔孔口牌板使用反光数字编码牌（圆形）粘贴在钻孔孔口五通盲板上，白底红字。

在千米钻场内施工钻孔，所有钻孔参数牌板和浓度测定牌板全部悬挂在千米钻场一侧，用钢丝绳将钻孔牌板与千米钻孔浓度测定牌板全部吊挂，并上、下对应加以区分，要求牌板洁净，字迹清晰可辨认。

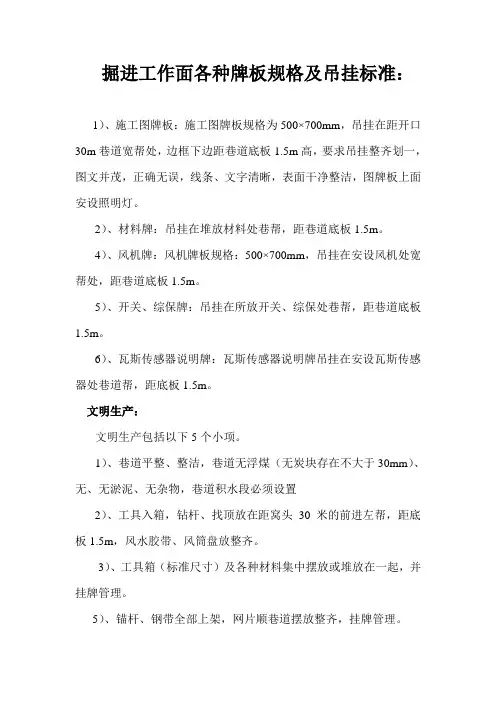

掘进工作面各种牌板规格及吊挂标准：
1）、施工图牌板：施工图牌板规格为500×700mm，吊挂在距开口30m巷道宽帮处，边框下边距巷道底板1.5m高，要求吊挂整齐划一，图文并茂，正确无误，线条、文字清晰，表面干净整洁，图牌板上面安设照明灯。

2）、材料牌：吊挂在堆放材料处巷帮，距巷道底板1.5m。

4）、风机牌：风机牌板规格：500×700mm，吊挂在安设风机处宽帮处，距巷道底板1.5m。

5）、开关、综保牌：吊挂在所放开关、综保处巷帮，距巷道底板1.5m。

6）、瓦斯传感器说明牌：瓦斯传感器说明牌吊挂在安设瓦斯传感器处巷道帮，距底板1.5m。

文明生产：
文明生产包括以下5个小项。

1）、巷道平整、整洁，巷道无浮煤（无炭块存在不大于30mm）、无、无淤泥、无杂物，巷道积水段必须设置
2）、工具入箱，钻杆、找顶放在距窝头30米的前进左帮，距底板1.5m，风水胶带、风筒盘放整齐。

3）、工具箱（标准尺寸）及各种材料集中摆放或堆放在一起，并挂牌管理。

5）、锚杆、钢带全部上架，网片顺巷道摆放整齐，挂牌管理。

一通三防各类牌板悬挂要求及标准1、瓦斯检查牌板牌板统一悬挂在检测点行人道一侧；掘进工作面瓦斯检查牌板（包括“一炮三检”牌板，在放炮时取出，放炮后重新悬挂在指定地点）悬挂在迎头以外20m（机掘）、50m（炮掘）范围内（随工作面进尺移动）；回风侧牌板在距回风口10-15m处悬挂；机电硐室和水泵房检查牌板悬挂在检测点5-10m范围内；临时作业地点悬挂在作业地点醒目位置；临时停风地点、挡风墙、盲巷密闭墙、采空区密闭墙牌板固定在栅栏上；高冒处悬挂在高冒点；水仓悬挂在进风侧或回风侧；机电设备处悬挂在回风侧；矿井一翼进、回风及总进、回风巷悬挂在测风站处的巷道帮；其他检测地点瓦斯检查牌板悬挂在检查点3-5m 附近。

牌板悬挂要求：四角固定牢固，不得摇摆倾斜，底边距巷道底板高度为130cm，上下边与底板平行。

2、测风牌板三旬测风牌板悬挂在各测风站或测风点下风侧2m范围内行人道一侧，与瓦斯检查牌板并排悬挂；掘进工作面单次测风牌板悬挂位置为距迎头不大于50m处。

悬挂要求：距底板130cm，四角固定牢固，不得摇摆倾斜，上下边与底板平行。

3、局部通风机管理牌板悬挂在局部通风机前5m范围内，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

严禁悬挂在局部通风机机体上。

4、密闭墙管理牌板悬挂在密闭墙前栅栏中上部。

四角固定牢固，不得摇摆倾斜，吊挂高度根据现场栅栏高度调节悬挂。

5、风门管理牌板每组风门悬挂2块牌板，每道风门各悬挂1块，牌板均悬挂在每道风门外行人侧的风门墙或巷道帮，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

6、调节风窗管理牌板悬挂在风门进风侧的风门墙或巷道帮，与风门管理牌板悬挂平行一致。

7、甲烷检测三对照牌板悬挂在甲烷传感器设置点2m范围内的行人侧巷帮处，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

8、粉尘防治牌板、矿井有毒有害气体检测告知牌、职业危害告知牌板根据测点布置情况，悬挂在测点行人侧的巷道帮醒目位置，四角固定牢固，不得摇摆倾斜，距底板高度为130cm，上下边与底板平行。

井上下各类牌板悬（吊）挂标准为进一步加强井上下牌板管理，规范各类牌板悬（吊）挂和填写标准，实现各岗位各类牌板与人机物环的完美统一，按照《山西省质量标准化标准及考核办法》及“五精”管理要求制定本标准，望各单位认真遵照执行。

一、通防设施牌板（一）、悬挂1、测风牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；2、密闭检查牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；3、隔爆设施管理牌板：悬挂在隔爆设施的上风侧，用固定架固定在隔爆设施第一排水袋（槽）横梁中间，平直于水袋（槽）横梁悬挂；4、风筒牌：用铁丝吊挂在风筒正面（圆弧形中间），靠近迎头方向的风筒接头处。

（二）、填写1、瓦斯管理牌板：统一用黑色板笔填写，字体不准超出框外，字体填写工整。

牌版平直于巷道腰线悬挂，悬挂高度距离地板1.6米；2、局部通风机管理牌版：所有数据必须是计算机打印后进行压膜，黑色宋体、字体高度 2.5；兼职司机姓名要求是计算机打印后进行压膜，黑色宋体字、字高4；3、测风牌板：所有数据必须用用黑色板笔工整填写，字体不准超出框外；4、密闭检查牌版：每周检查数据必须用黑色板笔填写，字体不准超出框外，字体填写工整；其他数据必须用计算机打印后进行压膜，黑色宋体、字体高度2.5；5、风门管理牌板：所有数据必须用计算机打印后压膜，黑色宋体字、字高2.5；6、隔爆设施管理牌板：所有数据必须用计算机打印后进行压膜，黑色宋体、字体高度 2.5；负责人姓名必须用计算机打印后压膜，打印字体为黑色宋体字，字高4。

二、机电设备及场所牌板1、各类牌板应设置悬挂在设备及场所的醒目位置，使操作人员方便了解其内容；2、牌板悬挂的高度，应尽量与人眼的视线高度相一致。

牌板的平面与视线夹角应接近90度，底边悬挂高度为距离地板1.6～1.8米。

悬挂牌板统一采用水泥钢钉或膨胀螺栓固定，机房内可先把宽40毫米、厚30毫米、长度与牌板一齐的木板钉在墙壁上，再将牌板悬挂在木板上。

采掘工作面挂牌管理制度一、制度目的本制度的目的是为了加强对采掘工作面的管理，确保采掘安全和高效，保护工人的生命和财产安全。

二、适用范围本制度适用于所有采煤工作面，包括井下和露天开采。

三、工作面挂牌制度的内容与要求1.工作面挂牌的方式和位置应符合国家相关规定，在每个工作面的入口处进行明确。

2.挂牌内容应包括以下信息：(1)工作面名称和编号；(3)工作面开采范围和底板高程；(4)工作面所在区域的地质构造情况；(5)采煤工艺和采煤参数；(6)相关安全预防措施和注意事项。

四、工作面挂牌的操作与管理1.工作面挂牌的责任人应为工作面负责人或其指定的负责人。

2.工作面挂牌的责任人需持有合格的相关证件，并参加岗前培训。

3.工作面挂牌的责任人应定期检查和更新工作面挂牌的内容，并确保其完整和准确。

4.工作面挂牌的责任人应根据工作面的实际情况及时更新挂牌信息，并在必要时通知相关人员。

5.工作面挂牌的责任人应制定应急预案，并将其随挂牌一同公示。

五、挂牌的审核与验收1.工作面挂牌的内容及其更新须经安全管理部门审核，并按照要求进行验收。

2.安全管理部门应对挂牌内容进行检查，确保其符合规定和实际情况。

六、工作面挂牌的违规处理1.工作面挂牌的责任人如违规操作或更新挂牌造成事故，将依法追究责任。

2.工作面挂牌的责任人违规操作或更新挂牌，一经发现，将接受相应的处罚，包括罚款、停工整改等。

七、工作面挂牌的评估与改进1.安全管理部门应定期对工作面挂牌的执行情况进行评估，并提出改进意见。

2.工作面挂牌的责任人应对评估结果进行整理和分析，并进行相应的改进。

3.安全管理部门根据改进结果，及时更新挂牌制度。

八、附则1.本制度的解释权归公司所有，如有需要，公司有权对制度进行修订。

2.如有违反本制度的行为，将依法追究相关责任人的法律责任。

3.本制度自发布之日起执行，作废其他相关制度和规定。

以上即为采掘工作面挂牌管理制度的主要内容，希望能够对您有所帮助。
