（2）砌式 砖墙组砌应满足“横平竖直、砂浆饱满、错缝搭接、避免通缝”等基本要求，以保证墙体的强度和稳定性。
一顺一丁式 三顺一丁式 全顺式
梅花丁式 两平一侧式
*
（3）砖墙厚度
墙体的厚度应该满足模数制的要求。砖墙采用砖块砌筑，其厚度应符合砖的模数要求。
*
（２）建筑构件的三种尺寸 1）标志尺寸 应符合模数数列的规定，用以标注建筑物定位轴线之间的距离以及建筑制品、建筑构配件及设备位置的尺寸。 2）构造尺寸 是建筑制品、构配件等生产的设计尺寸。一般情况构造尺寸加上缝隙尺寸等于标志尺寸。缝隙尺寸的大小应符合模数数列的规定。 3）实际尺寸 是建筑制品、构配件的实际尺寸。实际尺寸与构造尺寸的差值应符合允许的偏差。
基础埋深指建筑物室外设计地坪至基础底面的垂直距离。 基础埋深在5米以内的基础称为浅基础，埋深在5米以上的基础称为深基础。 建筑的基础埋深不得小于500mm。
基础埋深示意图
*
１.按组成基础的材料和受力特点分类 1）无筋扩展基础（也称作刚性基础） 无筋扩展基础是指由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材料组成的，且不需配置钢筋的墙下条形基础或柱下独立基础。 特点：抗压性能好，而整体性、抗拉、抗弯、抗剪性能差，适用于多层民用建筑和轻型厂房。 一般通过构造上加以限制，即应满足刚性角的要求。
阶梯形截面
*
锥形截面
*
2）扩展基础（也称作柔性基础） 扩展基础的抗弯性能好，主要适用于六层和六层以下的一般民用建筑和整体式结构厂房。 扩展基础的一般构造要求如下： 1）锥形基础的边缘高度，不宜小于200 mm；阶梯形基础的每阶高度，宜为300 mm～500 mm； 2）垫层的厚度不宜小于70 mm；垫层混凝土强度等级应为C10； 3）扩展基础底板受力钢筋的最小直径不宜小于10 mm；间距不宜大于200 mm，也不宜小于100 mm。墙下钢筋混凝土条形基础纵向分布钢筋的直径不小于8 mm；间距不大于300 mm，每延米分布钢筋的面积应不小于受力钢筋面积的1/10。当有垫层时钢筋保护层的厚度不小于40 mm；无垫层时不小于70 mm； 4）混凝土强度等级不应低于C20。

建筑结构和识图第三章_溷凝土楼屋盖

建筑结构和识图第三章_溷凝土楼屋盖

由于作用在楼盖上的可变荷载的作用位置是可变的，因此， 在计算连续梁（板）内力时，除永久荷载每跨作用外，应考虑 可变荷载最不利布置来计算构件各截面上可能出现的最不利内 力，并以此做为梁板截面承载力计算的依据。
活荷载的最不利布置
截面设计：
板：只进行正截面设计； 取1米宽板带； 位置：跨中、连续板支座
3）受压脆性破坏：具有较大的承载力，取决于混凝土受压强 度，延性能力较差，如超筋梁ρ>ρb和轴压构件。（钢筋的受拉强 度没有发挥）
3.正截面承载力计算
（1）正截面承载力计算的基本假定 1) 截面应变保持平面； 2) 不考虑混凝土的抗拉强度； 3) 纵向钢筋的应力—应变关系方程为:
s Eses fy
承受剪力和弯矩引 起的主拉力，固定 纵向筋
d. 架立钢筋
构造确定 固定箍筋，形成钢筋骨架
e. 纵向构造钢筋（当腹板高>450mm时）
构造确定
作用：减小梁 腹部裂缝宽度
梁腹板高度大于等于450mm时，侧面沿高度每隔 200mm设纵向构造筋，直径大于等于10mm。
枣核状裂缝
材料选择 1 ） 混 凝 土 强 度 等 级 ， 梁 、 板 常 用 的 混 凝 土 强 度 等 级 是 C20 、 C30、C40。
直径：d=10~25mm
间距:
根数和层数:
保护层厚度: >30 >1.5d
>d
>25 >d
h0 h
as
>25
>d
>d
>d >d h0 h
as
>d
>d
>d
>d
h0 h
as
>d

《建筑结构基础与识图》课件 (2)

《建筑结构基础与识图》课件 (2)
荷载→板→次梁→主梁→柱（或墙） 单向板肋形楼盖中板、次梁和主梁均为多跨连续构件。单向板肋形楼盖的荷载及计算简图如图5-14所示。
图5-14 单向板肋形楼盖的荷载及计算简图
13 第二节 现浇单向板肋形楼盖
三、单向板肋形楼盖的构造要求
１．板的构造要求
（1）支承长度
边跨板伸入墙内的支撑长度不应小于板厚，同时不 得小于120 mm。
在进行单向板肋形楼盖受力分析时，为计算简便，一般不考虑板、次梁和主梁的整体作用，将整个楼盖 体系分解为板、次梁和主梁三类构件单独进行计算。计算时，将连接板、次梁和主梁的支座均视为铰支座。 板承受楼面恒荷载与活荷载，次梁承受板传来的均匀荷载与构件自重，主梁承受次梁传来的集中荷载与构件
自重，荷载的传力途径为：
布局之美 图形运用 第具5章体设计
一、现浇整体式楼盖
１．肋形楼盖
肋形楼盖由板、次梁和主梁组成，三者整体相连， 如图5-1所示。板的四周支承在次梁、主梁上，一般将四 周支承在主、次梁上的板称为一个区格，每一个区格板上 的荷载通过板的受弯作用传到四边支承的构件上。
肋形楼盖根据其受力特点和支撑情况不同，又可分 为单向板肋形楼盖（板沿单方向受力）、双向板肋形楼盖 （板沿两个方向受力）。
混凝土面层，可提高楼盖的整体性
和其承载能力。也可将预制板缝拉
1
开（60 mm～150 mm）并配置 钢筋，再与钢筋混凝土面层同时浇
2
灌，这样楼盖的整体性和楼板的承
载力都可有很大的提高。
布局之美 图形运用 第具5章体设计
采用预制叠合梁。为更好地 加强楼盖和房屋的整体性，可分 两次浇筑混凝土梁，第一次在预 制厂内进行，将钢筋混凝土梁的 部分预制，再运到施工现场吊装 就位；第二次在施工现场进行， 当预制板搁置在梁的预制部分上 后，再与板上面的钢筋混凝土面 层一起浇筑梁上部的混凝土，使 板和梁连成整体，如图5-12所示。

建筑工程识图与构造 第3章 《建筑构造概论》

建筑工程识图与构造 第3章 《建筑构造概论》
过渡页
TRANSITION PAGE
第三章
建筑构造概论
学习目标 掌握建筑的构造组成 掌握建筑分类方法和等级划分 熟悉建筑常用的专业术语
过渡页
TRANSITION PAGE
3.1 建筑构造概论 3.2 建筑的分类和等级 3.3 建筑变形缝
第三章 建筑构造概论
3.1 建筑构造概论
1
建筑是人类创造的、最值得自豪的文明成果之一。建筑的概念应包括三个方 面的含义：① 建筑物和构筑物的总称；② 人们进行建造的行为；③ 涵盖了经济 与社会科学、人文科学、文化艺术、工程技术等多学科多领域的综合学科。
图3-1 流水别墅
第三章 建筑构造概论
3.1 建筑构造概论
3.1.2 建筑的组成
1．民用建筑的构造组成 一幢民用建筑一般由基础、墙或柱、楼层和地层、楼梯、屋顶和门 窗 等主要部分组成，如图3-2所示。 基础：是位于建筑物最下部的承重构件。 墙或柱：是建筑物的承重构件和围护构件。 楼层和地层：是楼房建筑中水平方向的承重构件。 楼梯：是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散。 屋顶：是建筑物顶部的外围围护构件和承重构件。 门窗：门主要供人们内外交通和隔离房间；窗的主要功能是采光和通风。 除上述六大基本组成部分以外，对不同使用功能的建筑物，还有其他特 有的构件和配件，如阳台、雨篷、台阶、排烟道等。
度100 m以下的为高层建筑；超过4表0层3-2，民高用度建筑超按过地1上00层m数的或高为度超分高类层建筑。
建筑类别
名称
层数或高度
备注
住宅建筑 公共建筑
低层住宅 多层住宅 中高层住宅 高层住宅 超高层住宅 单层和多层建筑
高层建筑
超高层建筑
1～3层 4～6层 7～9层 10层及10层以上 ＞100 m

建筑结构与识图 钢筋混凝土楼盖

建筑结构与识图 钢筋混凝土楼盖

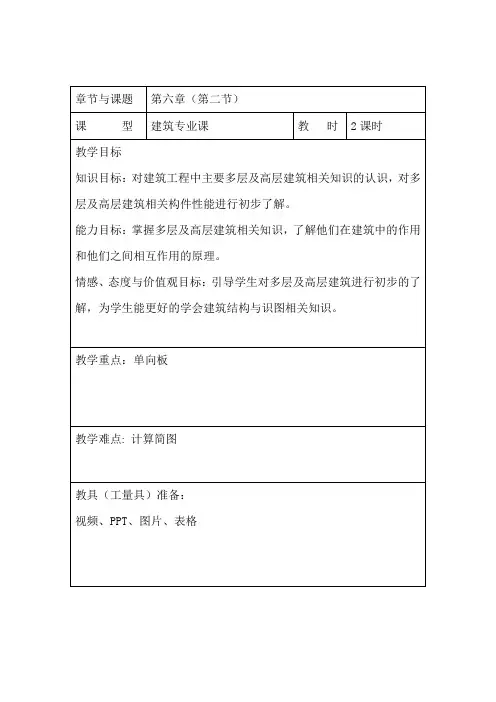

浙江信息工程学校教案纸（3）步骤教学内容及过程备注复习导入上节课我们主要对概述、高层建筑结构体系这两个知识点进行学习图片导入：看图识构件3分钟3分钟1分钟新课讲解（一）概述整体式肋形楼盖——由板、次梁、主梁组成。

是常见的梁板结构5分钟（包括视频和图片导入板：单向板：在荷载作用下，只在一个方向弯曲或者主要在一个方向弯曲的板。

也叫梁式板。

双向板：长短比值大于等于3。

在荷载作用下，在两个方向弯曲，且不能忽略任一方向弯曲的板。

也叫四边支撑板。

时间）12分钟15分钟20分（二）整体式单向板肋形楼盖由单向板组成的楼盖称为单向板肋梁楼盖，传力途径为板 次梁 主梁 柱或墙 基础 地基。

单向板肋形楼盖构造简单，施工方便，是整体楼盖结构中最常用形式。

由于板和主次梁现浇一体，所以是多跨连续超静定结构。

单向板肋梁楼盖的设计结构平面布置，并对梁板进行分类编号，初步确定板厚和主、次梁的截面尺寸；确定板和主、次梁的计算简图；梁、板的内力计算及内力组合；截面配筋计算及构造措施；钟25分钟绘制施工图。

一、平面布置要求单向板、次梁和主梁的经济跨度为：单向板：（1.7~2.5）m次梁：（4~6）m主梁：（5~8）m2. 受力合理3. 满足建筑要求4. 方便施工主梁沿横向布置主梁沿纵向布置有中间走道二、计算简图课堂小结这节课我们主要对钢筋混凝土楼盖的概述和单向板肋梁楼盖这两个知识点的讲解5分钟布置作业什么叫单向板？什么叫双向板？他们的变形和受力有何不同？。

房屋构造与识图3解析

房屋构造与识图3解析

简图
构造
地面
楼面
（1）地板漆两道； （2）100mm×25mm长条松木地板（背 面满刷氟化钠防腐剂）；
（3）50mm×50mm木龙骨400架空20mm， 表面刷防腐剂；
（4）60mm厚C15混凝土 垫层；
（5）素土夯实
(4)现浇钢筋混 凝土楼板或预 制楼板上的现 浇叠合层
（1）打腻子，涂清漆两道；
（2）10~14mm厚粘贴硬木企口席纹拼花
– 当房间的形状近似方形，跨度在10m左右 时，常沿两个方向交叉布置等距离、等截面 梁，形成井式楼板(图4.4)。
• 无梁楼板：框架结构中将板直接支承在 柱上，且不设梁的楼板，分为有柱帽和 无柱帽两种。
当楼面荷载较小时，可采用无柱帽式 的无梁楼板；当荷载较大时，为增加柱 对板的支托面积并减小板跨 (图4.5)。
吊顶的组成：一般由吊筋、骨架和面层 三部分(图4.19)。
4.6 阳台与雨篷构造
4.6.1 阳台 阳台是多层Байду номын сангаас高层建筑中供人们室外
活动的平台，有生活阳台和服务阳台之分。 阳台按其与外墙的相对位置分，有凸阳
台、凹阳台和半凸半凹阳台和转角阳台。
凹阳台实为楼板层的一部分，构造与楼板层相同， 而凸阳台的受力构件为悬挑构件，其挑出长度和 构造做法必须满足结构抗倾覆的要求。
4.4 楼地面构造
4.4.1 楼地面的设计要求
• 具有足够的坚固性 • 具有良好的保温性能 • 具有良好的隔声、吸声性能 • 具有一定的弹性 • 具有较强的装饰性 • 经济
4.4.2 楼地面的类型及构造
根据面层的材料和施工工艺不同， 将楼地面分为现浇整体地面、块材镶铺 地面、卷材类地面及木地面等。
形或T形梁顶上；另一种是将板搁置在花篮梁 或十字梁上，使板面与梁顶面相平齐。(图4.11)

建筑识图杨太生3钢筋混凝土基本构件

建筑识图杨太生3钢筋混凝土基本构件

b
( ) M Mu,max =
f c bh02
x b
1 - 0.5xb
b)防止少筋破坏
min
或 As minbh
3.基本公式的应用
a.截面设计 b.截面复核
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
截 面 设 计 步 骤
已知M,b,hα, ,fc,fy
h0
x = h0 -
h02
-
单排拉筋, h0 = h-35 mm >200 >15,d
h0 h as
h0 = h-as 双排拉筋, h0 = h-60 mm <70
板,
h0 = h- 20 mm
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
5.2 钢筋绑扎的相关规定
钢筋在砼中的保护层厚度，可
用水泥砂浆垫块（限制和淘汰）
= As
bh 0
根据配筋率的不同，钢筋混凝土梁可分为适筋梁、超筋 梁和少筋梁。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
三、受弯构件正截面承载力(破坏形式)
a.少筋梁
很低，砼一开裂，截面即破坏。
“脆性破坏” (砼抗压强度未发挥)
b.适筋梁
适当, 截面破坏开始于纵向受力钢筋的
屈服，受压区混凝土的压应力随之增大 ，直到受压区混凝土达到极限压应变被 压碎。“延性破坏”(钢筋抗拉、砼抗压强 度均发挥)
2M fcb
调整 b,h或fc
x x b h0
是
As
=
fcbx fy
选筋，布筋 一 排
As minbh
是
最终确定As
否
双排 否

建筑结构基础与识图钢筋混凝土结构基本构件

建筑结构基础与识图钢筋混凝土结构基本构件

fcbx(h0
-
)
2
调整 b,h或fc或As
M<Mu
是
安全
否
失效
【例4-1】 某钢筋混凝土简支梁截面尺寸b×h =250mm×550mm， 采用C30混凝土及HRB335级钢筋，由荷载设计值产生的弯矩为
M= 200 kN·m,试进行截面配筋。
（1）查表得出有关设计计算数据
（2）fc确=定1截4.面3的N有/m效m2高, 度ft
受受压压钢钢 筋A筋 S’ As
受受拉 拉钢钢筋A筋S As
双筋截面
T形截面
优点： 1）挖去受拉区混凝土，形成T形截 面，对受弯承载力没有影响。 2）节省混凝土，减轻自重。
分类：
第一类T形截面
第二类T形截面
按矩形截面计算
x < hf
x > hf
不可按矩形截面计 算
三、受弯构件斜截面承载力计算
1. 斜截面破坏影响因素
截面大小，荷载种类，
剪跨比 配箍率
l= a，
h0
r = nA sv 1
sv
sb
2. 斜截面破坏的三种形式
a. 斜拉破坏
少筋破坏
剪跨a
剪弯区 Ｖ
b. 剪压破坏
适筋破坏
c. 斜压破坏
超筋破坏
纯弯区 M
剪跨a 剪弯区
Ｖ
斜截面的破坏形态
(a)斜拉破坏
(b)剪压破坏
(c)斜压破坏
可不必进行斜截面计算
的情况：
= 1.43N/mm2, fy = 300N/mm2, h0，先按一排钢筋考虑，则
xb = 0.550,a = 1.0
h0 = h - as = 550- 35 = 515 mm （3）计算受压区高度，并判断是否超筋破坏

建筑结构与识图第4章 混凝土楼屋盖1.4 混凝土楼屋盖

建筑结构与识图第4章 混凝土楼屋盖1.4 混凝土楼屋盖
活荷载的最不利布置
截面设计：
板：只进行正截面设计； 取1米宽板带； 位置：跨中、连续板支座
梁：进行正截面、斜截面设计； 取某一根有代表性的计算； 位置：跨中、连续梁支座
单向板的构造要求：
（1）楼板的厚度对于一般楼盖及民用建筑楼板≥60mm；工 业建筑楼盖≥70mm；板厚≥1/40（连续板）或1/35（简支 板）。现浇板入墙支承长度≥板厚且≥120mm。 （2）板的受力钢筋
2）温度收缩钢筋：在温度、收缩应力较大的现浇板区 域，钢筋间距宜取150-200mm，并应在板的末配筋表面布置 温度收缩钢筋。板的上下表面沿纵、横两个方向的配筋率 ≥0.1%。
3）与周边支承结构整浇时板的上部构造钢筋
设置对象： 现浇楼盖周边与混凝土梁或混凝土墙整体浇注的单向板. 设置位置及要求： 板边上部设置垂直于板边，其截面积≥板跨中受力钢筋面 积的1/3,且d ≥Φ8，＠≤200mm，自梁（墙）边伸入板内的 长度为l1/5；在板角处应沿两个垂直方向布置或按放射状布 置。当柱角或墙的阳角突出到板内且尺寸较大时，应沿其布 置构造钢筋。伸入支座内的锚固长度为la。
受踏步传来的荷载及栏杆与斜梁的自重，在荷载作用下沿其法线方向 发生弯曲。计算时将荷载简化为沿水平投影面分布的线荷载，按单跨 简支梁计算。
（4）平台板、平台梁平台板一般为四边支承的单跨 板，按单向板或双向板设计。
平台梁一般两端支 承于楼梯间的侧墙上， 按一般楼盖的主梁设计。
构造要求：楼梯踏步板最小厚度取30~40mm，受力筋 每步下≥2Φ8，踏步板内2根受力筋在伸入支座后宜弯起 一根抵抗负弯矩。分布钢筋一般为Φ 6＠300。
求、配筋与次梁相同。 2）主梁纵向受力筋的配置、弯起点的确定、截断位置，不宜 按构造确定，通常宜根据弯矩包络图绘制抵抗弯矩包络图的方 法来确定。 3）鸭筋的设置：主梁主要承受集中荷载，一般宜采用箍筋抗 剪，跨中受力钢筋数量不足时，可补充鸭筋抗剪。

混凝土结构识图课件

混凝土结构识图课件
标。
质量评估的标准与指标
外观质量标准 尺寸偏差标准
强度标准 耐久性标准
混凝土结构外观应无裂缝、蜂窝、麻面、露筋等现象，外观质 量等级应达到二级以上。
混凝土结构的尺寸偏差应符合规范要求，如截面尺寸偏差应在 +8/-5mm范围内，轴线位置偏差应在±10mm范围内。
混凝土的抗压强度应达到设计要求，回弹值应达到规范要求的 最低限值，拔出力应达到规范要求的最低限值。
利用钢材包裹在混凝土结构表面，通 过焊接或螺栓连接等方式增强结构的 承载能力和稳定性。
增设支点加固法
通过增加支撑点，减小结构跨度，提 高结构的承载能力和稳定性。
维护的措施与方案
定期检查
对混凝土结构进行检查，发 现裂缝、锈蚀等问题及时进
行处理。
1
修复加固
对受损的混凝土结构进行修 复和加固，提高结构的承载
施工图的阅读方法与技巧
熟悉图纸目录
先浏览图纸目录，了解图纸的组成和内容。
阅读设计说明
认真阅读设计说明，了解设计意图和要求。
查阅相关图纸
根据需要，查阅建筑总平面图、结构施工图 和配筋图等相关图纸。
注意细节
在阅读过程中，注意图纸中的细节和标注， 例如尺寸、标高、预留孔等。
施工图的细节与注意事项
01
图纸的准确性
混凝土结构识图课件
contents
目录
• 混凝土结构识图概述 • 混凝土结构构件详解 • 混凝土结构施工图识读 • 混凝土结构质量检测与评估 • 混凝土结构加固与维护 • 混凝土结构设计与案例分析
CHAPTER 01
混凝土结构识图概述
定义与重要性
定义
混凝土结构识图是指通过阅读和 理解混凝土结构施工图纸，了解 和掌握建筑结构的类型、特点、 材料和构造方法等信息的技能。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章 混凝土楼（屋） 盖结构
化学工业出版社
建筑结构与识图第三章混凝土楼屋 盖
基本 构件
建筑结构与识图第三章混凝土楼屋盖
受弯构件
梁、板等
受压构件
柱、刚性基础等
受扭构件 受拉构件 预应力构件
边梁、雨篷阳台等 桁架下弦杆等
3.1 混凝土梁、板构件基础知识
3.1.1 板的一般构造
建筑结构与识图第三章混凝土楼屋盖
3.1.3 受弯构件的承载力计算简述
受弯 构件 的两 种破 坏形 态
由弯矩引起的，破坏截 正截面建筑破结构坏与识图第三章混面凝土与楼屋构盖 件的计算轴线相
垂直—称为正截面破坏。
斜截面破坏
由弯矩、剪力共同引起 的，破坏截面与构件的 计算轴线不垂直—称为 斜截面破坏。
（不考虑自重影响） 建筑结构与识图纯第弯三章曲混段凝土楼屋盖
梁的构造要求
h
截 面 尺 寸
矩形截面梁：h/b一般取2.0～3.5；
建筑结构与识图第三章混凝土楼屋盖
T形截面梁：h/b一般取2.5～4.0
h ＝ 250 、 300 、 350 、 750 、 800 、 900 、
1000mm 等 尺 寸 。 800mm 以 下 的 级 差 为 50mm，以上的为l00mm。
b
一般取为100、120、150、200、250和
300mm，300mm以下的级差为50mm。
支
承
搁置在砖墙上 ≥ 240mm。
长 度
搁置在砼梁上 ≥180mm。
梁的钢筋
⑤
②,③
④
⑤
③
建筑结构与识图第三章混凝土楼屋盖
④
②
①
⑤架立筋
l 4m,d 8mm l 4 ~ 6m,d 10mm l 6m,d 12mm
保护层厚度: >30 >1.5d
>d
>d
>25 >d
h0 h
as
>25
>d
>d
>d
>d h0 h
as >d
>d
>d
建筑结构与识图第三章混凝土楼屋盖
h0 h
as
>d
>d
>30 >1.5d
>d 建筑结构与识图第三章混凝土楼屋盖
h0 h
>25 >d
as
>25
>d
>d
b. 弯起钢筋
计算确定
承受剪力和弯矩引
正截面破坏
Ｖ Ｖ
M
适筋梁
P
P
P
...
建筑结构与识图第三章混凝土楼屋盖
P
(a) 适筋梁破坏
超筋梁
P
P
P
..
建筑结构与识图第三章混凝土楼屋盖
P
(b)超筋梁破坏
少筋梁
P
P
P
..
建筑结构与识图第三章混凝土楼屋盖
P
(c)少筋梁
纵向受拉钢筋的配筋百分率ρ在一定程度上标志了正截面上 纵向受拉钢筋与混凝土之间的面积比率，它是对梁的受力 性能有很大影响的建一筑结个构重与识要图第指三章标混。凝土楼屋盖
三
少筋梁
种
破
适筋梁
坏
情
况
超筋梁
纵向受拉钢筋的配筋百分率 设正截面上所有纵向受拉钢筋的合力点至截面受拉边缘的竖
向距离为a，则合力点建筑至结构截与识面图受第三压章混区凝土边楼缘屋盖的竖向距离h0＝h－a。 这里，h是截面高度，下面将讲到对正截面受弯承载力起作用 的是h0，而不是h，所以称h0为截面的有效高度，称bh0为截面 的有效面积，b是截面宽度。
3 ） 梁 的 箍 筋 宜 采 用 HPB235 级 (Ⅰ 级 ) 、 HRB335(Ⅱ 级 ) 和 HRB400(Ⅲ 级 钢 筋 ) 级 的 钢 筋 ， 常 用 直 径 是 6mm 、 8mm 和 10mm。
4）板的分布钢筋：当按单向板设计时，除沿受力方向布置受力 钢筋外，还应在垂直受力方向布置分布钢筋。分布钢筋宜采用 HPB235 级 (Ⅰ 级 ) 和 HRB335 级 (Ⅱ 级 ) 级 的 钢 筋 ， 常 用 直 径 ：
A c 分布钢筋
受力钢筋 分布钢筋
@
间距： h15m0 m,@1.5h且25m0 m 且@70mm
受力钢筋
弯起钢筋：弯起角度300
混凝土保护层厚度c：P31 有三个作用：
纵向受力钢筋的外表面到截面边 缘的垂直距离
保护纵向钢筋不被锈蚀；
在火灾等情况下，使钢筋的温度上升缓慢；
使纵向钢筋与混凝土有较好的粘结。
截 面 形 状
板常用矩形、T形、槽形、空心板和倒L形等对 称和 h
hl /35 单向板：
0
且≥ 60mm。
建筑结构与识图第三章混凝土楼屋盖
多跨连续板: hl0/40
悬挑板: hl0/12
双向板：hl0/50
分布钢筋 受力钢筋
l0
单向板：两对边受力的板。
双向板：四边或三边或相邻两边受力的板。
④箍筋
③弯起钢筋
②弯起钢筋 h80m 0 m,45 h80m 0 m,60
①纵向受力钢筋 h30m 0 m,d10mm h30m 0 m,d8mm
@2m 5 & md
建筑结构与识图第三章混凝土楼屋盖
a. 纵向受力钢筋
计算确定A s
直径：d=10~25mm
间距:
建筑结构与识图第三章混凝土楼屋盖
根数和层数:
l 0 —板的计算跨度。
2.板的支承长度 现浇板搁置在砖墙上： h 且≥ 120mm。
预制板： 搁置在砖墙上 ≥ 100mm。 搁置在砼梁上 ≥80mm。
3.板的配筋
a. 受力钢筋
承受拉力 计算确定
As
建筑结构与识图第三章混凝土楼屋盖
直径: ø8~12mm,HPB235或
HRB335
h15m0 m,@20m0 m
c. 箍筋
计要算求确建定筑结，构并与识满图第足三构章混造凝土楼屋盖起 纵的向主筋拉力，固定
d. 架立钢筋
构造确定 固定箍筋，形成钢筋骨架
e. 纵向构造钢筋（当腹板高>450mm时）
构造确定 作用：减小梁
腹部裂缝宽度
梁腹板高度大于等于450mm时，侧面沿高度每隔 200mm设纵向构造筋，直径大于等于10mm。
b. 分布钢筋
固定受力筋位置； 均匀受力；
阻止砼开裂。
建筑结构与识图第三章混凝土楼屋盖
s1% 5A s且 0.1% 5A c且6@250
s —分布钢筋的配筋率
3.1.2 梁的一般构造要求
建筑结构与识图第三章混凝土楼屋盖
截 面 形 状
梁常用矩形、T形、I字形、槽形、空心板和倒L 形梁等对称和不对称截面
建筑结构与识图第三章混凝土楼屋盖
枣核状裂缝
材料选择 1 ） 混 凝 土 强 度 等 级 ， 梁 、 板 常 用 的 混 凝 土 强 度 等 级 是 C20 、 C30、C40。
建筑结构与识图第三章混凝土楼屋盖
2）钢筋强度等级及常用直径 ，梁中纵向受力钢筋宜采用 HRB400级或RRB400级(Ⅲ级)和HRB335级(Ⅱ级)，常用直径为 12mm、14mm、16mm、18mm、20mm、22mm和25mm。 根数最好不少于3(或4)根。
