建筑识图与构造 第3版 第3章 房屋构造的基本知识

建筑识图与构造 第3版 第3章 房屋构造的基本知识
1 地下或半地下建筑(室)和一类高层建筑的耐火等级 不应低于一级；
2 单、多层重要公共建筑和二类高层建筑的耐火等 级不应低于二级。
3.1.3 民用建筑的基本构造组成
屋顶：建筑物顶部 的围护和承重构件。
墙体和柱：建筑物 的承重与围护构件。
楼地层：建筑中 的水平承重构件。
基础：建筑物下 部承重构件。
门窗：均属于 非承重构件。 楼梯：楼房建筑 中的垂直交通设 施。
第三章 房屋构造基本知识
1
3.1 房屋的构造组成
2
3.2 民用建筑的定位轴线布置
3.1 房屋的构造组成
3.1.1 建筑物的分类
建筑物：指供人们生活、学习、工作、居住 以及从事各种生产和文化活动的场所。
而其它间接为人们提供服务的设施称为构筑物， 如水池、水塔、烟囱等 。
建筑物
按使用 性质
按结构 类型
普通建筑和构筑物 易于替换结构构件的建筑
临时性建筑
2、按耐火等级划分 耐火等级由组成建筑物的构件的燃烧性能和耐火极限来确定。 （1）建筑结构材料的燃烧性能 1)不燃材料：指在空气中受到火烧或高温作用时，不起火、不 燃烧、不炭化的材料，如砖、石、金属材料和其他无机材料。 2)难燃材料：指在空气中受到火烧或高温作用时，难起火、难 燃烧、难炭化的材料，当火源移走后，燃烧或微燃立即停止的 材料。如刨花板和经过防火处理的有机材料。 3)可燃材料：指在空气中受到火烧或高温作用时，立即起火燃 烧且火源移走后仍能继续燃烧或微燃的材料，如木材、纸张等 材料
墙体如果是外承 重墙，平面定位 轴线距顶层墙身 内缘120mm。
如果是非承重 墙，平面定位 轴线与顶层墙 身内缘重合。
按承重外墙处理
按非承重外墙处理
（5）带壁柱外墙的墙体平面定位轴线 ： 应与墙体内缘相重合或距墙体内缘120mm 。

建筑识图 墙体构造通用课件

建筑识图 墙体构造通用课件
墙体构造在设计中的 应用与优化建议
墙体构造在设计中的重要性
墙体构造是建筑设计中不可或缺 的组成部分，它直接关系到建筑 物的安全性、功能性和舒适性。
墙体构造的设计需要考虑到结构 稳固性、保温隔热性能、防水性
能、隔音效果等多个方面。
合理的墙体构造设计可以提高建 筑物的品质和效率，降低能耗和
成本。
基于节能的墙体构造优化设计
特点
具有较好的外观效果，提供良好 的采光和视野，同时具有较好的
保温和隔热性能。
用途
常用于高层建筑、商业建筑和公 共建筑的外墙装饰。
03
墙体材料及构造要求
砖墙
砖墙的构造
砖墙主要由砖块、砂浆和灰缝组成。根据需要，可以在墙体的不 同部位使用不同规格的砖块。
砖墙的特点
砖墙具有较高的强度和耐久性，同时具有良好的保温、隔热和隔声 性能。
防水层厚度
防水层厚度根据使用材料和气候条件而定，一般卫生间防水层厚度为1.5mm左右，地下 室防水层厚度为3mm左右。
墙体防水构造要点
墙体防水构造要考虑到防水材料的稳定性、耐久性、防火性能等因素，同时要保证防水层 与墙体牢固连接，防止脱落或开裂。同时还需要注意排水系统的设计和施工，确保水能够 及时排出。
骨架墙的特点
骨架墙具有较好的保温、隔热和隔声性能，同时 可以减少材料消耗和施工成本。此外，骨架墙还 具有较好的抗震性能。
骨架墙的应用
骨架墙适用于各类建筑，特别是高层建筑和寒冷 地区建筑。此外，骨架墙还广泛应用于工业建筑 和农业建筑中。
04
墙体细部构造及实例 解析
门窗洞口构造
门洞尺寸
门洞尺寸根据使用功能和门类型而定，一般住宅门洞尺寸为9001000mm左右，公共建筑门洞尺寸为1000-1500mm左右。

房屋建筑学(工程构造)-说课比赛讲课稿

房屋建筑学(工程构造)-说课比赛讲课稿
后续课程会有工程构造与识图的实训。实训 旨在将前期学过的关于房屋构造的知识及识图知 识进行应用，进一步加深学生对房屋构造的理解 及培养学生的动手能力，同时为以后可能从事一 些设计类的工作打好基础！
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
善于总结
知识都是前后关 联的，要培养自 己总结与归纳的 能力。
观察+发现
善于观察，善于 发现。生活中有 很多关于房屋建 造构造的实例。
亲身体验
寻找见习或实习 的机会，亲身接 触房屋建筑的施 工，可以更好的 学好该门课程。
课堂上 课堂下
到课率的考核 对旧知识的提问 现场习题的练习
相关的习题作业 的完成情况
第十章 民用建筑抗震构造
第十一章 民用建筑工业化
第十二章 民用建筑构造实录
建筑识图
（一）研究内容及目的 研究内容：以完整、全套的
工程建筑施工图为例，重点讲解 如何识读建筑工程图。
研究目的：目的在于增强学
生的空间想象力，并培养其实践 能力，使之学以致用，解决实际 工程中遇到的问题。
（二）课程内容
学习一些识图的基本 符号，如剖切符号、 索引符号、定位轴线 等符号的含义。
三、知识串联法
知识不是单一独立的 ，前后知识需串联起 来进行总结归纳。
一、启发式教学 摒弃传统的灌输式教 学方法，启发式引导 ，培养学生主动思考 的习惯。
二、理论联系实际 将课堂中抽象的理论 知识联系到生活到具 体的实例，加强学生 对知识的理解。
勒脚的图示
毛石勒脚
抹灰勒脚
学习是一个过程
主动学习
做到课前预习， 课后复习，预留 不懂的问题。
房屋建筑学(工程构造)-说课比 赛

《房屋建筑构造与识图》 单元2 墙体

《房屋建筑构造与识图》 单元2 墙体

1．掌握墙体类型及设计要求；2．掌握砖墙构造及细部构造；3．了解砌块墙的构造4. 了解隔墙的构造知识目标能进行墙体构造设计，绘制墙体施工详图。

能力目标模块4：建筑构造设计1墙是一种竖向平面或曲面构件，墙的长度和宽度尺寸远大于其厚度。

一、墙体作用与特点：外墙---周边墙内墙---内部的墙横墙---短轴方向、（两端横墙---山墙）纵墙---长轴方向注意：墙体间距的表达42、受力不同-------直接承受上部楼板、屋面板或梁传承重外墙兼有围护作用承重内墙兼有分隔作用------不承受上部传来荷载的墙。

5石墙混凝土墙砖墙3、材料不同土墙6石墙（毛石）石墙（片石）不同砌筑要求7钢筋混凝土剪力墙89矿渣棉空斗砖墙用普通砖侧砌或平砌与侧砌结合砌成，墙体内部形成较大的空心。

在空斗砖墙中，侧砌的砖-----斗砖，平砌的砖-----眠砖。

115、施工工艺不同 --------叠砌、板筑、装配式12n轻质混凝土外墙挂板---装配三、墙体承重方案：墙体的结构布置纵横墙承重内框架承重13四、墙体设计要求：具有足够的强度和稳定性 外墙的保温与隔热 满足隔声要求 满足防火要求燃烧性能和耐火极限 满足防水和防潮要求 采用新工艺，降低成本(工业化)141516设防火墙（减少火灾、控制蔓延）3H17截断火灾区，必须伸出屋面0.4-0.5M2—2 砖 墙 构 造一、材料： 砖 + 砂浆1、砖按材料分：粘土砖 炉渣砖 灰砂砖 粉煤灰砖等 强度：MU30，MU25，MU20，MU15，MU102、砂浆种类有： 水泥砂浆 石灰砂浆 混合砂浆； 强度M15，M10，M7.5，M5，M2.518粘土烧结实心砖规格：240×115×53mm（长、宽）顺丁19多孔砖（85机制砖）其实际尺寸为240mm（长）×115mm（宽）×90mm（厚） 及190mm（长）×190mm（宽）×90mm（厚）等；20横缝：上下皮之间的水平灰缝，8-12mm 。

房屋建筑构造与识图课件第3章 三面正投影图的形成及特性

房屋建筑构造与识图课件第3章 三面正投影图的形成及特性
一般位置直线
3.1 点、直线、平面的投影
➢2．直线上点的投影 直线上点的投影，必在直线的同面投影上；直线段上的点分割直线段之比，在 投影后仍保持不变。如下图所示，C是直线AB上的点，C点投影在直线AB的同面 投影上，且有AC∶CB=ac∶cb= a'c'∶c'b'= a''c''∶c''b''。
直线上点的投影
两直线交叉
3.1 点、直线、平面的投影
3.1.3 平面的投影 三点确定一个三角形平面，将三点的同名投影用直线两两相连，就得到平面的同 名投影，如下图所示。平面的投影一般仍为平面，特殊情况下投影可为一直线。
平面的同名投影
3.1 点、直线、平面的投影
当平面垂直于投影面时，其投影重合成直线，具有积聚性，如图(a)所示； 当平面平行于投影面时，其投影反映平面实形，如图(b)所示； 当平面倾斜于投影面时，其投影类似原平面，如图(c)所示。
直线的同名投影
3.1 点、直线、平面的投影
当直线垂直于投影面时，其投影重合为一点，具有积聚性，如图 (a)所示； 当直线平行于投影面时，其投影反映线段实长，ab=AB，如图 (b)所示； 当直线倾斜于投影面时，其投影比空间线段短，ab=AB cos α，如图(c)所示。
(a)
(b)
(c)
直线对一个投影面的投影特性
侧垂线
3.1 点、直线、平面的投影
投影面垂直线特性：垂直于那个投影面，在那个投影面上的投影积聚成一个点， 而另外两个投影面上的投影平行于投影轴且反映实长。
正垂线
铅垂线
侧垂线
3.1 点、直线、平面的投影
3）一般位置直线 直线与三个投影面都处于倾斜位置，称为一般位置直线。一般位置直线的三个 投影仍为直线；三个投影都倾斜于投影轴；投影长度小于直线的真长；投影与 投影轴的夹角，不反映直线对投影面的倾角，如下图所示。

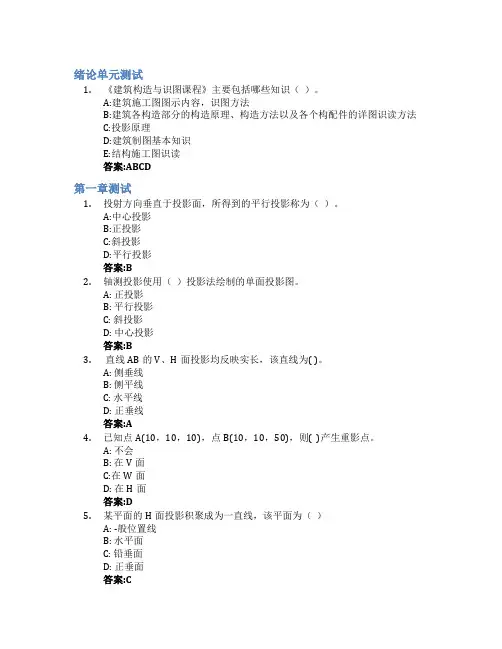

建筑构造与识图(安康职业技术学院)智慧树知到答案章节测试2023年

建筑构造与识图(安康职业技术学院)智慧树知到答案章节测试2023年

绪论单元测试1.《建筑构造与识图课程》主要包括哪些知识（）。

A:建筑施工图图示内容，识图方法B:建筑各构造部分的构造原理、构造方法以及各个构配件的详图识读方法C:投影原理D:建筑制图基本知识E:结构施工图识读答案:ABCD第一章测试1.投射方向垂直于投影面，所得到的平行投影称为（）。

A:中心投影B:正投影C:斜投影D:平行投影答案:B2.轴测投影使用（）投影法绘制的单面投影图。

A: 正投影B: 平行投影C: 斜投影D: 中心投影答案:B3.直线AB的V、H面投影均反映实长，该直线为( )。

A: 侧垂线B: 侧平线C: 水平线D: 正垂线答案:A4.已知点A(10，10，10)，点B(10，10，50)，则( )产生重影点。

A: 不会B: 在V面C:在W面D: 在H面答案:D5.某平面的H面投影积聚成为一直线，该平面为（）A: -般位置线B: 水平面C: 铅垂面D: 正垂面答案:C6.下面关于轴测投影的说法哪一个是正确的？( )A: 最具有真实感，但作图太繁杂费时B: 直观性强，有一定的度量性C: 绘图简便，度量性好，无立体感D: 绘图简便，有立体感，无度量性答案:B7.轴测投影是根据什么原理投射得到的：( )A: 平行投影B: 斜投影C: 中心投影D: 正投影答案:A8.正投影法是指：( )A: 投射线都相交于投射中心，投射出形体投影的方法B: 投射线互相平行且倾斜于投影面，投射出形体投影的方法C: 投射线互相平行且垂直于投影面，投射出形体投影的方法D: 由互相平行的投射线投射出形体投影的方法答案:C9.投影按形成时投射线之间的关系可分为哪几类（）。

A: 斜投影B: 中心投影C: 平行投影D: 正投影答案:BC10.两点的V面投影能反映出点在空间的上下、左右关系。

A:对B:错答案:A11.空间两直线相互平行，它们的同面投影不一定互相平行。

A:对B:错答案:B第二章测试1.建筑工程图中，标高的种类有( ) 几种。

3墙体构造

3墙体构造

（五）变形缝
变形缝有伸缩缝、沉降缝、防震缝三种。
1、伸缩缝（或温度缝）
伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度变 化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将 基础以上部分全部断开的垂直缝隙。有关规范规定砌体结构 和钢筋混凝土结构伸缩缝的最大间距一般为50~75mm。伸 缩缝的宽度一般为20~40mm。
（2）选择导热系数小的墙体材料
要增加墙体的热阻，常选用导热系数小的保温材料，如泡沫混凝土、加气 混凝土、陶粒混凝土、膨胀珍珠岩、膨胀蛙石、浮石及浮石混凝土、泡沫 塑料、矿棉及玻璃棉等。其保温构造有单一材料的保温结构和复合保温结 构之分。
（3）采取隔蒸汽措施
为防止墙体产生内部凝结，常在墙体的保温层靠高温一侧，即蒸汽渗入的 一侧，设置一道隔蒸汽层。隔蒸汽材料一般采用沥青、卷材、隔汽涂料以 及铝箔等防潮、防水材料。
1、砖平拱过梁
砖拱过梁分为平拱和弧拱。由竖砌的砖作拱圈，一般将砂浆 灰缝做成上宽下窄，上宽不大于20mm，下宽不小于5mm。 砖不低于MU7. 5，砂浆不能低于M2.5，砖砌平拱过梁净跨 宜小于1. 2m，不应超过1. 8m，中部起拱高约为1/50L（如 图）。
2、钢筋砖过梁
钢筋砖过梁用砖不低于MU7. 5，砌筑砂浆不低于M2. 5。一 般在洞口上方先支木模，砖平砌，下设3-4根φ6钢筋要求伸 人两端墙内不少于240mm，梁高砌5-7皮砖或≥L/4，钢筋
过梁断面形式有矩形和L形。为简化构造，节约材料，可将过 梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。如在 南方炎热多雨地区，常从过梁上挑出300~500mm宽的窗楣 板，既保护窗户不淋雨，又可遮挡部分直射太阳光（如图）。
钢筋混凝土过梁
（二）窗台

建筑识图 墙体构造

建筑识图 墙体构造

三、墙体的构造 （砌体墙）
定义：由各种砖块、块材和砂浆按一定要求砌筑而成的墙体。
优点：原材料来源丰富广泛，施工方便，物理性能优异。 缺点：采用砖混结构时，强度低，自重大，抗震性能较差。 使用粘土砖时，土地资源破坏严重。
第三章 墙 体
建
筑
构
造
Architectural Construction
砖
墙
砌体墙的分类
■
中高层及高层住宅
现浇钢筋混凝土承重 墙板、楼板，砌体非承 重墙，做粉刷……
■
型钢梁、柱，现浇钢筋混凝土楼 板，预制轻混凝土墙板，贴面砖、 做粉刷……
■
■
高层公共建筑
■
现浇钢筋混凝土梁、 柱、楼板，砌体隔墙， 玻璃幕墙……
■
型钢梁、柱，复合楼板， 砌体隔墙，玻璃及金属 幕墙……
现浇钢筋混凝土承重 墙板、楼板，玻璃及轻 混凝土幕墙……
• 陶粒砖——陶粒又名粘土陶粒，陶粒是一种陶瓷质地的人造颗 粒，陶粒砖是由轻质陶粒制成，它具有防火、质轻、高强、隔 热、防潮等优点，
• 最适合于空层框架建筑墙体材料，也可用作旧建筑物重新间隔 的墙体材料。 • 使用方便，规格整齐。施工时可以随意切割、安装喉管。
陶粒空心砖
页岩多孔砖
• 混凝土小型空心砌块：（注：承重）它由 普通混凝土或轻集料混凝土制成，规格尺 寸：390mmX190mmX190mm。
PS.几种常用的建筑体系
一、墙承重体系 二、骨架承重体系 三、排架承重体系
低层及 多层住宅
■
■
砌体墙承重、 钢筋混凝土楼板、 做粉刷……
■
型钢梁、柱，复合楼板、 木屋面板瓦屋面、 砌体隔墙及外墙， 贴石材、做粉刷……

12建筑识图与房屋构造-墙体

12建筑识图与房屋构造-墙体
空斗砖墙是用普通砖侧砌或平砌与侧砌结合砌 成，墙体内部形成较大的空心。
在空斗砖墙中，侧砌的砖称为斗砖，平砌的砖 为眠砖，空斗墙的砌法有两种，见图12.9和图12.10。
图12.9
（a）一斗一眠；（b
图12.10 无眠空斗墙
（a）一丁斗一顺斗；（b）二丁斗一顺斗
12.3.3 砖墙的细部构造
12.3.3.1 防潮层
图12.4 墙段的长度和洞口宽度
12.3.2 砖墙的组砌
组砌是指砌块在砌体中的排列，组砌的关键是 错缝搭接，使上下皮砖的垂直缝交错，保证砖墙的 整体性。图12.5为砖墙组砌名称及错缝。
在砖墙的组砌中，把砖的长方向垂直于墙面砌 筑的砖叫丁砖，把砖长方向平行于墙面砌筑的砖叫 顺砖。上下皮之间的水平灰缝称横缝，左右两块砖 之间的垂直缝称竖缝。要求丁砖和顺砖交替砌筑， 灰浆饱满，横平竖直。
H与墙厚h的
比值。墙的允许高厚比见表12.1。
图12.3
（a）横墙承重；（b）纵墙承重；（c）纵横墙承重；（d）内框架承重
表12.1 墙的允许高厚比[β]值
砂浆强度等级
墙
M0.4
16
M1
20
M2.5
22
M5
24
≥M7.5
26
12.2.2 对墙体的使用要求
（1） （2） （3） （4） （5） （6） （7）
12建筑识图与房屋构 分，墙面装饰对整个建筑物的装饰效果作用很大。
12.1.2 墙体的分类
（1）按墙所处位置及方向分类 按墙所处位置分为外墙和内墙。外墙位于房屋
的四周，能抵抗大气侵袭，保证内部空间舒适；内 墙位于房屋内部，主要起分隔内部空间的作用。
图12.7 墙厚与砖规格的关系

建筑构造与识图—墙体砌筑方式

建筑构造与识图—墙体砌筑方式
是将砖块粘结成砌体，提高墙体的强度、稳定性及保温、隔热、隔声、防潮等性能。 砌筑墙体常用的砂浆有水泥砂浆、混合砂浆和石灰砂浆、粘土砂浆。水泥砂浆由水泥、砂
加水拌合而成，属水硬材料，强度高，但可塑性和保水性较差，适合砌筑潮湿环境下的砌体，如 地下室、砖基础等；石灰砂浆由石灰膏、砂加水拌合而成。由于石灰膏为塑性掺合料，所以石灰 砂浆的可塑性很好，但它的强度较低，且属于气硬性材料，遇水强度即降低，所以适宜砌筑次要 的民用建筑的地面以上的砌体；混合砂浆由水泥、石灰膏、砂加水拌合而成，既有较高的强度， 也有良好的可塑性和保水性，故民用建筑地面以上砌体中被广泛采用。
优点：内部空间大，不受墙体布置 的限制；外墙有良好的热工 性能，造价比全框架经济
缺点：内框架与外墙刚度不同，不 利于抗震
适用于有较大空间的建筑。
9.1.2常规墙体砌筑的方式
砖墙的组砌方式
砖墙组砌方式 （a）一砖墙一顺一丁 砌法； （b）一砖墙三顺一丁 砌法； （c）一砖墙梅花丁砌 法； （d）一砖半墙砌法； （e）半砖墙全顺.2常规墙体砌筑的方式
砖墙的组砌方式
空斗墙砌式 (a)无眠空斗墙：（b）一眠一斗空斗墙；（c）一眠三斗空斗墙
砂浆的强度也是以强度等级划分的，分为五级：M15、M10、M7.5、M5、M2.5。M5以上属于高 强度砂浆。卫生间等有水侵蚀的房间还应具有防潮、防水性能。
9.1.2常规墙体砌筑的方式
砖墙的尺寸
砖墙的厚度习惯上以砖长为基数来称呼，如半砖墙、一砖墙、一砖半墙等。 工程上以它们的标志尺寸来称呼，如12墙、24墙、37墙等。
MU20、MU25、MU30 普通实心砖的规格为
240mm×115mm×53mm。在加入
灰缝尺寸之后，砖的长、宽、
厚之比为4:2:1，一个砖长等于
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4.门窗过梁 （1）作用：承受门窗洞口上部的砌体和楼板传来 的荷载、并把这些荷载传给洞口两侧墙体。 （2）类型：钢筋混凝土过梁、钢筋砖过梁、砖拱 过梁。 （3）钢筋混凝土过梁 1）高度：是砖厚的整数倍，如90mm、120mm、 180mm、240mm等； 2）宽度：与墙同宽； 3）支撑长度：不小于240mm； 4）截面形状：矩形、L形。 （4）砖拱过梁 （5）钢筋砖过梁 5.窗台 窗台构造做法分为外窗台和内窗台两个部分。
三、墙面装修的构造 1.抹灰类 （1）分类 1）按材料分类：水泥砂浆、水泥石灰混合砂浆、聚 合物水泥砂浆、以及麻刀灰、纸筋灰、 石膏灰等。 2）按质量要求分类：普通抹灰、中级抹灰和高级抹 灰。 （2）抹灰厚度 1）总厚度： ①外墙：普通墙面—20mm，勒脚及突出墙面 部分—25mm。 ②内墙：普通抹灰—18mm，中级抹灰—20mm，
• 抹灰勒脚
• 贴面勒脚
• 石砌勒脚
• 水平防潮层
• 垂 直防潮层
• 防潮层做法
• 水泥砂浆散水
• 混凝土散水
• 散水变形缝构造
• 防冻层
• 明沟构造
• 钢筋混凝土过梁
• 平拱砖过梁
• 钢筋砖过梁
• 外窗台
• 内窗台
• 附加圈梁
• 构造柱构造
• 砌缝处理
• 砌块墙预制圈梁
2.墙身防潮层 （1）作用：保护墙身。 （2）类型：水平防潮层和垂直防潮层。 （3）位置：水平防潮层一般应在－0.060m标高处 设置；当内墙两侧有高差时，应在墙 身内设置高低两道水平防潮层，并在 靠土壤一侧设置垂直防潮层。 （4）做法： 1）油毡防潮层 2）防水砂浆防潮层 3）细石混凝土防潮层 4）垂 直防潮层
3.设置构造柱 （1）作用：构造柱必须与圈梁紧密连接形成空间骨架， 以增加房屋的整体刚度。 （2）设置位置：外墙转角、内外墙交界处、较大洞口两 侧、长墙的中部及楼梯、电梯间四周 等。 （3）构造要求： 1）构造柱的最小界面尺寸：240mm×180mm； 2）构造50mm。 3）构造柱下端应伸入地梁内，无地梁时应伸入底层 地坪下500mm处；上端应通至女儿墙顶部，并与钢 筋混凝土压顶相连，而且女儿墙内的构造柱间距应 适当加密。 4）与构造柱相连的墙体宜砌成马牙槎，并应沿墙高 每隔500mm设2∮6拉结钢筋，每边伸入墙体不少于
• 混合镶嵌式玻璃幕墙——从外侧安装玻璃
• 隐窗型普通玻璃幕墙
• 隔热型材：a）嵌入式 b）整体挤压浇注式
• 全玻璃幕墙的支撑系统示意：a)悬挂式 b)支撑式 c)混合式
第四节 墙面装修
一、墙面装修的作用 1.保护墙体，提高墙体的耐久性； 2.改善墙体的热工性能、光环境、卫生条件等使 用功能； 3.美化环境，提高建筑的艺术效果。 二、墙面装修的类型 1. 按其所处的位置：分为室外装修和室内装修； 2.按材料和施工方式：分为抹灰类、贴面类、涂 料类、卷材类和铺钉类等。
（1）砖墙（包括空心砖和多孔砖） （2）砌块墙 （3）钢筋混凝土墙 （4）石墙 5.墙体按构造形式分类： （1）实体墙 （2）空体墙 （3）复合墙 6.按施工方法分类： （1）块材墙 （2）板筑墙 （3）板材墙
三、墙体的设计要求 1.具有足够的强度和稳定性 2.满足保温隔热等热工方面的要求 3.满足隔声要求 4.满足防火要求 5.满足防水防潮要求 6.满足建筑工业化要求
（2）设置圈梁及构造柱 1）圈梁：分现浇和预制两种。预制圈梁一般采 用U型预制块代替模板，然后在凹槽 内配筋再现浇混凝土。 2）构造柱： 位置：外墙转角、内外墙交接处； 材料：C20细石混凝土； 纵向钢筋直径12～14， 钢筋网片：小型砌块房屋可采用∮4电焊钢 筋网片，沿墙高每隔600mm设置；中型 砌块可采用∮6钢筋网片，各皮设置。每 边伸入墙内不少于1m。 2.门窗框与墙体的联系 3.勒脚防潮构造
二、墙身加固措施 1.壁柱和门垛： 一般为120mm×370mm、240×370mm、 240mm×490mm。 2.设置圈梁 （1）概念：圈梁是沿外墙四周及部分内墙的水平方向 设置的连续闭合的梁。 （2）作用：提高建筑物的空间刚度和整体性。 （3）类型：钢筋砖圈梁和钢筋混凝土圈梁两种。 （4）钢筋混凝土圈梁的构造要求： 1）尺寸要求：宽度同墙厚且不小于180mm，高度一 般不小于120mm。 2）与楼板的位置关系：外墙圈梁一般与楼板持平， 内承重墙的圈梁一般设在楼板之下。 3）圈梁被门窗洞口截断的处理方法。
3.散水与明沟 （1）作用：防止屋顶落水或地表水侵入勒脚危害基础。 （2）散水构造要求： 1）坡度一般为3%~5%； 2）面层材料：水泥砂浆、混凝土、砖、块石等； 3）宽度：一般为600~1000mm；当屋面为自由落水 时，散水应宽出屋檐150~200mm； 4）变形缝：在勒脚与散水交接处应留有缝隙，缝内 填粗砂或碎石子，上嵌沥青胶盖缝；散水整体 面层纵向每隔6~12m做一道伸缩缝，缝内处理 同勒脚与散水相交处。 5）防冻层：北方地区应选用砂石、炉渣石灰石等非 冻胀材料作防冻层 （3）明沟：沟槽内有不小于1%的坡度，以保证排水通畅。
贴面类
涂料类
卷材类
铺钉类
• 墙面抹灰分层
天然石板与人造石板墙面装修—天然石板墙面装修
天然石板与人造石板墙面装修—人造石板墙面装修
第五节 墙体的保温、隔热与节能
一、墙体的保温隔热 1.墙体保温做法基本构造 （1）EPS板薄抹灰外保温系统： 1）保温层：EPS板； 2）保护层：玻纤网格布增强抹面层和外饰面 层；保护层厚度小于6mm的外墙保温系统； 3）固定方式：粘结。 （2）EPS保温灰浆外保温系统： 1）保温层：EPS保温灰浆材料 2）固定方式：现场抹灰方式固定在基层上； 3）保护层：以抗裂砂浆玻纤网增强抹面层和饰 面层为保护层； 4）饰面做法：涂料、面砖和干挂石材等。
• 砌块墙体构造柱
• 门窗框与砌块墙体的连接
• 勒脚防潮构造
第三节
隔墙与幕墙
一、隔墙 1.隔墙的要求：隔墙质量轻、厚度薄、便于安装和拆卸， 还要具备隔声、防水、防潮和防火等性能。 2.隔墙的类型： （1）骨架隔墙（立筋式隔墙） 1）轻骨架：木骨架、轻钢骨架、石膏骨架、石棉水 泥骨架和铝合金骨架等； 2）面层：抹灰面层和人造板面层 （2）块材隔墙 1）材料：常采用加气混凝土砌块、粉煤灰硅酸盐砌 块以及水泥炉渣空心砖等砌筑隔墙； 2）注意事项：砌筑时应先在墙下部实砌3～5皮粘土 砖再砌砌块。 （3）板材隔墙 加气混凝土条板、石膏条板、炭化石灰板、石膏珍 珠岩板，以及各种复合板。
四、砌体墙的墙体材料 1.实心砖墙 （1）砖的尺寸：240mm×115mm×53mm （2）砖墙的厚度：120mm、180mm、 240mm、370mm等 （3）墙段长度和洞口尺寸： 墙段长度为（125n－10）mm； 洞口宽度为（125n+10）mm。 2.多孔砖： 长度：290、240； 宽度：190、180、175、140、115； 高度：90
（2）建筑涂料的施涂方法：涂刷、滚涂和喷涂。 4.卷材类墙面装修 主要分：墙纸、墙布、壁毡等。 5.铺钉类 （1）骨架 1）木骨架：将50×50mm的木方固定在预埋 有防腐木砖的墙上； 2）金属骨架：多为槽形冷轧薄钢板，多用膨 胀螺栓固定在墙上。 （2）面板 常见的面板有硬木条（板）、竹条、胶合 板、纤维板、石膏板、钙塑板及各种吸声 墙板等。
第三章
墙体
第一节
墙体的类型和设计要求
一、墙体的作用 1.承重作用 2.围护作用 3.分隔作用
二、墙体的类型 1.墙体按位置分类： （1）外墙 （2）内墙 （3）窗间墙、窗下墙、女儿墙 2.墙体按布置方向分类： （1）纵墙 （2）横墙（外横墙亦称山墙） 3.墙体按受力情况分类： （1）承重墙 （2）非承重墙 4.墙体按材料分类：
3.空心砖： 规格：290×190×90 240×180×115 4.砌块的类型与规格 （1）类型 1）小型砌块 2）中型砌块 3）大型砌块 （2）规格
• 小型砌块
• 中型砌块
• 大型砌块
第二节 墙体细部构造
一、砖墙的细部构造 1.勒脚 （1）含义：勒脚一般是指室内地坪以下、室外 地面以上的这段墙体。 （2）作用：防止外界碰撞、防止地表水对墙脚 的侵蚀、增强建筑物立面美观。 （3）要求：勒脚坚固、防水和美观。 （4）构造做法： 1）用20mm厚1﹕3水泥砂浆抹面，1﹕2水泥 白石子水刷石或斩假石抹面； 2）用天然石材和人工石材贴面； 3）用强度高、耐久性和防水性好的材料砌筑。
二、幕墙 玻璃幕墙、石材幕墙、铝材幕墙、陶瓷幕墙、陶土板 幕墙、金属板幕墙、彩色混凝土挂板幕墙和其他板材幕 墙。 1.玻璃幕墙 （1）明框式玻璃幕墙 1）整体镶嵌槽式 ：分干式装配、湿式装配和 混合装配三种固定方法，混合装配又分 为从内侧和从外侧安装玻璃两种做法。 2）组合镶嵌槽式 3）混合镶嵌槽式： 从内侧安装玻璃 从外侧安装玻璃 4）隐窗型 5）隔热型
（2）隐框式玻璃幕墙 1）全隐框玻璃幕墙 2）半隐框玻璃幕墙 （3）全玻璃幕墙 2.石材幕墙 3.金属幕墙 4.光电幕墙 5.真空玻璃幕墙
板条抹灰隔墙
• 人造板材面层骨架隔墙
• 砌块隔墙构造
板 材 隔 墙 构 造
• 整体镶嵌式普通玻璃幕墙
• 组合镶嵌式玻璃幕墙
• 混合镶嵌式玻璃幕墙——从内侧安装玻璃

（2）天然石板或人造石板类 1）墙上固定Φ8竖筋，间距不大于2m； 2）绑扎Φ6横向钢筋（间距按板材尺寸定）； 3）穿铜丝，安装石板（石板距墙30mm）； 4）用1：2.5水泥砂浆灌缝，每次灌入高度不应 超过200mm 。 5）水泥擦缝。
3.涂料类墙面装修 （1）按成膜物分类： 1）无机涂料 ①普通无机涂料：石灰浆、大白浆、可赛银浆等，多 用于一般标准的室内装修 ； ②无机高分子涂料：JH80-1型、JH80-2型、JHN84-1型、 F832型、LH-82型、LH-82型、HT-1性等，多用于外墙 面装修和有耐擦洗要求的内墙面装修。 2）有机涂料 ①溶剂型涂料：油漆涂料、苯乙烯内墙涂料、聚乙烯 醇缩丁醛内（外）墙涂料、过氯乙烯内墙涂料等； ②水溶性涂料：聚乙烯醇水玻璃内墙涂料、改性水玻 璃内墙涂料、108内墙涂料、ST-803内墙涂 料、 JGY-821内墙涂料、801内墙涂料； ③乳液涂料（乳胶漆）：乙丙乳胶涂料、苯丙乳胶 漆涂料等，多用于内墙装修。
