(完整版)第三章钢结构识图

完整版)钢结构识图基础钢结构识图基础在建筑钢结构工程设计中，结构施工图的设计分为设计图设和施工详图设计两个阶段。

设计图是由设计单位编制完成，施工详图是由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是，设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它由设计单位编制完成，图纸表达简明，图纸量少。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

在结构施工图中，图线的宽度通常为2.0mm、1.4mm、0.7mm、0.5mm、0.35mm。

不同线宽所表示的内容可以参考相关规定。

断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。

剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。

在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

索引符号和节点符号用于标识构件和节点的位置。

不带剖视方向的索引中的字母a左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号。

钢结构节点详图包括刚连接和铰连接。

铰连接：被连接的构件在连接处不能相对移动，但可以相对转动，具体有松螺栓，松铆等，如折叠伞伞骨间的连接，门与门框的连接。

被连接的构件在连接处不能相对移动或转动，常见的连接方式有榫接、胶接、焊接、铆接等，例如固定铁床间的连接和桌腿与桌面之间的连接等。

钢结构节点可分为刚接和铰接两种，其区别在于节点是否能传递弯矩。

一般认为，型钢的弯矩主要由翼缘承受，剪力由翼缘和腹板共同承受。

铰接节点通常只连接腹板，翼缘自由。

虽然实际上节点都是半刚性半铰接的，但需要抓住主要矛盾。

钢结构识图大全钢结构识图大全1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明门式刚架结构是由柱和梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架柱和梁采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑分为刚性支撑和柔性支撑，其中刚性支撑采用热轧型钢制作，一般为角钢，而柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条和墙梁一般为C型钢或Z型钢，承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式门式刚架有典型门式刚架、带吊车的门式刚架和带局部二层的门式刚架三种形式。

1-1-4、基本节点门式刚架的基本节点包括柱脚节点和梁、柱节点。

1-1-5、刚架衍生形式刚架衍生形式包括吊车和局部二层，可以在门式刚架中布置。

山墙刚架本质上也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明多层框架体系包括纯刚接框架、刚接-支撑框架、支撑式框架和刚接框架中设置支撑四种形式。

框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁一般采用H型截面，楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点多层框架体系的基本节点包括柱脚节点和柱、梁节点。

2、支撑、系杆2-1、图示2-2、说明支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

系杆为受压圆钢管，与支撑组成受力封闭体系。

1.系杆和支撑联合作用，形成封闭的受力体系。

如果支撑端头有刚性构件和传递压力的情况，就不需要设置系杆。

2.屋面水平支撑的做法与柱间支撑相同。

根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。

1、建筑体系"、门式刚架体系1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为 保证纵向稳定，设置柱间支撑和屋面支撑。

刚架本那Lx一昂和 T F ・、一SHF 舉 )J 说 ism*卜4. 厂屋*‘竝1-/」! 抗耳—、BS«+女血 Sfr-. 唤舞£ 用牛 / 1 即辭x .天淸II刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面標条、墙梁般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a・典型门式刚架6 s# }8 P t H*}) e5 y1 X8 Yb. 带吊车的门式刚架2 K5 J% N# x* p: p2 Rc・带局部二层的门式刚架1- 1-4、基本节点a.柱脚节点T h细霊Hr*'I-囂、，空禅0;、！人4 Q# r1 @5j8 L#n*X说5牲杀*6 -b・梁、柱节点+ @・ r: U・ X R) g5 I*4 1% m! D; ?1 n% R■吊车和局部二层可在衍生形式刚架中布置。

■（!［墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90度o1- 2 ＞多层框架体系 1- 2-1、框架图示6 V ） u$ B5 01 v3 J・1 -2-2、说明力学模型a・纯刚接框架：纵横两个方向均采用刚接的框架。

b. 刚接■支撑框架：横向采用刚接，纵向采用钱接，并在纵向设置支撑，以传递水平力。

c. 支撑式框架：纵横向均采用较接，两向均设置支撑传递水平力。

d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

钢结构识图，一分钟科普你！先来明确几个概念：钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

钢结构图用来表示钢结构的图样。

型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★ 型钢的代号及标注★ 钢结构中型钢的连接方法1、焊接2、铆接3、螺栓连接焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号（1）坡口焊缝（2）贴角焊缝（3）塞焊缝焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

焊缝的标注方法焊接标注示例焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线铆接用铆钉将两块或两块以上的钢板连接在一起铆接分类1、工厂连接2、现场连接铆钉类型螺栓连接1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接2、连接方法螺栓、孔、电焊铆钉图例钢梁结构图钢梁常用于大、中跨度桥梁中钢梁的种类1、钢板梁2、钢桁梁★ 下承式简支栓焊梁★ 钢梁结构图的内容1、设计轮廓图2、节点图3、杆件图4、零件图★ 设计轮廓图★ 节点图★ 节点构造图★ 拼接板、填板的拼装★ 立体图★ 节点板详图★ 杆件图★ 零件图钢屋架结构图★ 概述1、钢屋架2、钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★ 屋架简图1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

2、比例：1：100、1：2003、单线条表示，杆件长度直接注在单线条旁边。

★ 屋架详图1、图样：立面图，上弦实形辅助投影，剖面断面图。

2、比例：两种比例：（1）杆件轴线采用较小比例（1：20，1：15）（2）节点板、杆件、断面采用较**例（1：10，1：5）3、图线：（1）可见轮廓线——中实线（2）不可见轮廓线——中虚线★ 杆件拼接★ 支座节点图★ 屋脊节点图。

钢结构识图01投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

02剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

03索引符号及节点符号1.不带剖视方向的索引左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

中的字母a表示参看节点，底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：1.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

04对称符号05焊缝符号焊缝基本符号（常用）：表示焊缝横截面形状的符号辅助符号：表示焊缝表面形状特征的符号补充符号：补充说明焊缝的某些特征而采用的符号尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等焊缝尺寸的标注：说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

焊缝表达举例：其他表达方式：直接在图上表达坡口形状尺寸的方法：在国外图纸中的一些表达方式：另外美国图纸很多仍采用英制单位，在看图确定焊缝尺寸是需要进行换算：1英寸（1”）=25.4mm1/16”=1.6mm1/8”=3.2mm1/4”=6.4mm1/2”=12.7mm（1）锅炉钢结构中的一些表达方式：06尺寸标注1.工作点、组立点、检查点的概念（1）W.P.(Working Point)工作点结构设计师最关心的点，构件轴力的交点，一般为构件的中心线的交点。

钢结构识图课件一、引言随着现代建筑工程的快速发展，钢结构在建筑行业中得到了广泛的应用。

作为建筑从业者，掌握钢结构识图的能力已经成为必备的技能。

本篇文章将介绍一些关于钢结构识图的基本知识和技巧。

二、钢结构的基本概念钢结构是由钢制材料组成的结构形式，主要包括钢柱、钢梁、钢平台和钢屋盖等部分。

钢结构的优点在于其强度高、自重轻、构造严谨且安装方便，因此在现代建筑中得到广泛应用。

三、钢结构识图的基本知识1、图纸目录：了解图纸目录，掌握各图纸的名称和编号，以便在后续的识图中正确找到所需的图纸。

2、钢结构施工图：钢结构施工图主要包括钢柱、钢梁、钢平台和钢屋盖等部分的施工详图，以及相应的安装节点大样图。

3、节点大样图：节点大样图是钢结构中各部件连接方式的详细表示，对于理解钢结构整体构造和安装至关重要。

4、材料表：材料表列出了钢结构中使用的各种材料的规格、数量和使用部位，对于了解钢结构的质量控制和成本核算非常重要。

四、钢结构识图的技巧和方法1、掌握基本符号：在识图过程中，需要了解并掌握一些常用的符号和标注方法，例如材料型号、规格、尺寸等。

2、理解构造原理：在理解了基本符号之后，需要逐步掌握钢结构的构造原理，例如钢柱与钢梁的连接方式、钢平台的支撑体系等。

3、学会查找相关资料：在遇到问题时，要学会查找相关的设计规范、施工手册和标准图集等资料，以便更好地理解图纸内容。

4、实践操作：通过参与实际工程项目的施工和管理，将理论知识运用到实践中去，不断提高自己的识图技能。

五、总结钢结构识图是建筑行业从业者必备的技能之一。

通过掌握基本概念和知识，以及运用一些技巧和方法，我们可以更好地理解和应用钢结构施工图纸。

实践操作也是提高自己技能水平的重要途径。

希望本篇文章能对大家有所帮助，让我们一起努力提高自己的专业水平。

机械识图是机械工程领域的一项基本技能，对于从事机械工程、维修、设计等相关行业的人来说，掌握机械识图能力是必不可少的。

本培训课件旨在帮助学员提高机械识图能力，通过讲解基本理论和实践应用，使学员能够熟练掌握机械识图的基本知识和技能。

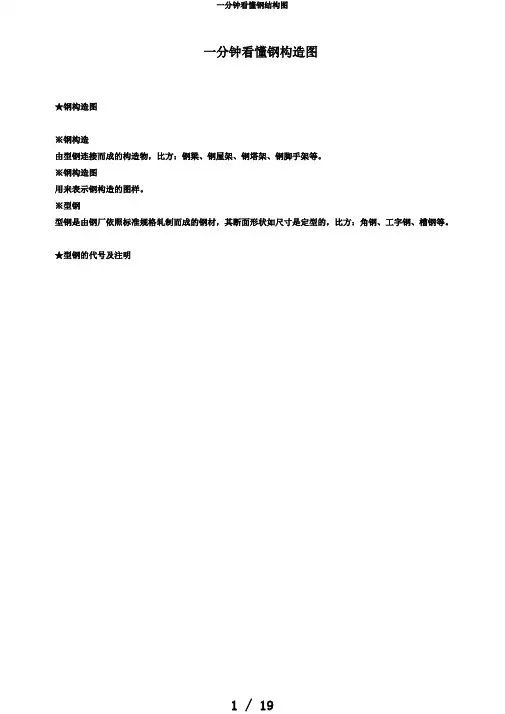

一分钟看懂钢构造图★钢构造图※钢构造由型钢连接而成的构造物，比方：钢梁、钢屋架、钢塔架、钢脚手架等。

※钢构造图用来表示钢构造的图样。

※型钢型钢是由钢厂依照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，比方：角钢、工字钢、槽钢等。

★型钢的代号及注明★钢构造中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条消融，凝结后成为不可以切割的整体。

、焊缝种类及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号、焊缝的注明在钢构造图中，必定把焊缝的地址、形式、尺寸和辅助要求标准清楚。

★焊缝的注明方法★焊缝不连续时的画法及注明当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可以见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉种类三、螺栓连接※焊接和铆接都是不可以拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁构造图归纳钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁构造图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架构造图归纳※钢屋架※钢屋架构造图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图※屋架简图又称屋架表示图、屋架杆件几何尺寸简图。

※比率：1：100、1：200※单线条表示，杆件长度直接注在单线条旁边。

★屋架详图※图样：立面图，上弦实形辅助投影，剖面断面图。

※比率：两种比率：杆件轴线采用较小比率（1：20，1：15）节点板、杆件、断面采用较大比率（1：10，1：5）※图线：可见轮廓线——中实线不可以见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。

钢结构识图大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点?2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
