各种主轴结构介绍

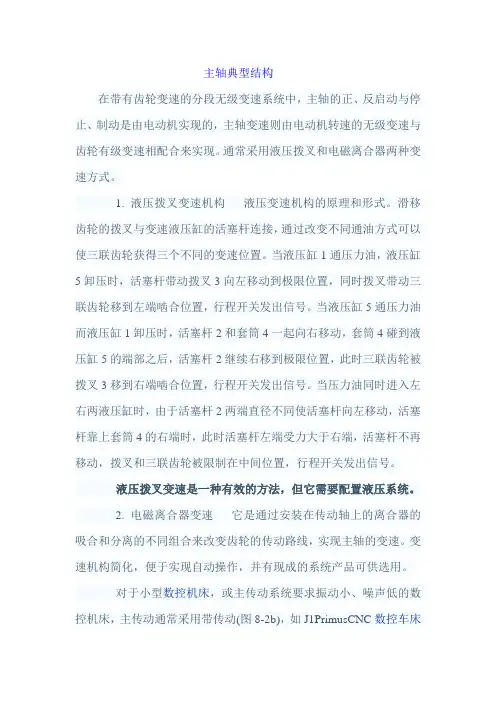

主轴典型结构在带有齿轮变速的分段无级变速系统中，主轴的正、反启动与停止、制动是由电动机实现的，主轴变速则由电动机转速的无级变速与齿轮有级变速相配合来实现。

通常采用液压拨叉和电磁离合器两种变速方式。

1. 液压拨叉变速机构液压变速机构的原理和形式。

滑移齿轮的拨叉与变速液压缸的活塞杆连接，通过改变不同通油方式可以使三联齿轮获得三个不同的变速位置。

当液压缸1通压力油，液压缸5卸压时，活塞杆带动拨叉3向左移动到极限位置，同时拨叉带动三联齿轮移到左端啮合位置，行程开关发出信号。

当液压缸5通压力油而液压缸1卸压时，活塞杆2和套筒4一起向右移动，套筒4碰到液压缸5的端部之后，活塞杆2继续右移到极限位置，此时三联齿轮被拨叉3移到右端啮合位置，行程开关发出信号。

当压力油同时进入左右两液压缸时，由于活塞杆2两端直径不同使活塞杆向左移动，活塞杆靠上套筒4的右端时，此时活塞杆左端受力大于右端，活塞杆不再移动，拨叉和三联齿轮被限制在中间位置，行程开关发出信号。

液压拨叉变速是一种有效的方法，但它需要配置液压系统。

2. 电磁离合器变速它是通过安装在传动轴上的离合器的吸合和分离的不同组合来改变齿轮的传动路线，实现主轴的变速。

变速机构简化，便于实现自动操作，并有现成的系统产品可供选用。

对于小型数控机床，或主传动系统要求振动小、噪声低的数控机床，主传动通常采用带传动(图8-2b)，如J1PrimusCNC数控车床和XH754型加工中心主轴。

传动带有平带、Ｖ带和齿带，以及多楔带等。

内置电动机主轴变速将调速电动机与主轴合成一体（电动机转子轴即为机床主轴），这是近年来新出现的一种结构，这种变速方式大大简化了主轴箱体与主轴的结构，有效地提高了主轴部件的刚度，但主轴输出转矩小，电动机发热对主轴精度影响较大。

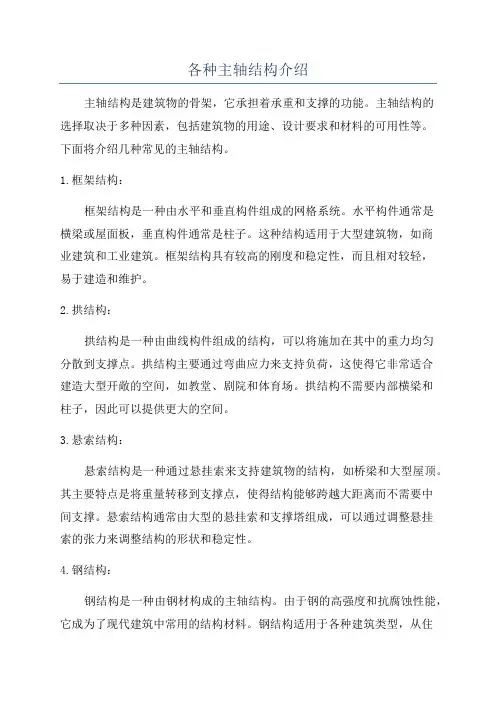

各种主轴结构介绍主轴结构是建筑物的骨架，它承担着承重和支撑的功能。

主轴结构的选择取决于多种因素，包括建筑物的用途、设计要求和材料的可用性等。

下面将介绍几种常见的主轴结构。

1.框架结构：框架结构是一种由水平和垂直构件组成的网格系统。

水平构件通常是横梁或屋面板，垂直构件通常是柱子。

这种结构适用于大型建筑物，如商业建筑和工业建筑。

框架结构具有较高的刚度和稳定性，而且相对较轻，易于建造和维护。

2.拱结构：拱结构是一种由曲线构件组成的结构，可以将施加在其中的重力均匀分散到支撑点。

拱结构主要通过弯曲应力来支持负荷，这使得它非常适合建造大型开敞的空间，如教堂、剧院和体育场。

拱结构不需要内部横梁和柱子，因此可以提供更大的空间。

3.悬索结构：悬索结构是一种通过悬挂索来支持建筑物的结构，如桥梁和大型屋顶。

其主要特点是将重量转移到支撑点，使得结构能够跨越大距离而不需要中间支撑。

悬索结构通常由大型的悬挂索和支撑塔组成，可以通过调整悬挂索的张力来调整结构的形状和稳定性。

4.钢结构：钢结构是一种由钢材构成的主轴结构。

由于钢的高强度和抗腐蚀性能，它成为了现代建筑中常用的结构材料。

钢结构适用于各种建筑类型，从住宅到商业建筑和工业建筑。

钢结构具有高度的可塑性和可持续性，同时也具有较高的耐火性能。

5.预应力结构：预应力结构是一种通过在混凝土构件中施加预先应力来增加其承载能力和耐久性的结构。

它通过在施工过程中施加预应力来对混凝土施加压力，并在混凝土的硬化过程中释放出这种压力，从而使得混凝土具有更高的抗压能力。

预应力结构常见于大型桥梁、高楼和大型工业设施中。

在实际建筑中，常常会采用多种主轴结构的组合或综合应用，以满足不同的设计要求。

例如，一个建筑物可能采用框架结构作为主体结构，悬挂一些拱形结构的屋顶，同时采用钢结构和预应力结构来增加结构的稳定性和承载能力。

总之，主轴结构是建筑物的重要组成部分，它影响着建筑物的功能性、结构稳定性和美观性。

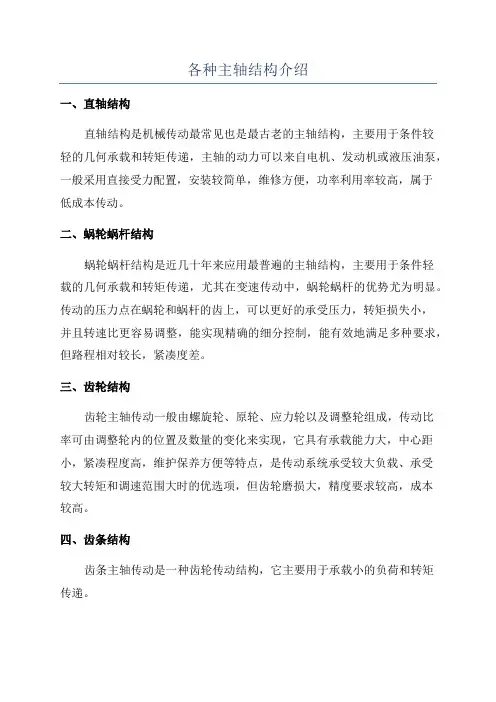

各种主轴结构介绍
一、直轴结构
直轴结构是机械传动最常见也是最古老的主轴结构，主要用于条件较
轻的几何承载和转矩传递，主轴的动力可以来自电机、发动机或液压油泵，一般采用直接受力配置，安装较简单，维修方便，功率利用率较高，属于
低成本传动。

二、蜗轮蜗杆结构
蜗轮蜗杆结构是近几十年来应用最普遍的主轴结构，主要用于条件轻
载的几何承载和转矩传递，尤其在变速传动中，蜗轮蜗杆的优势尤为明显。

传动的压力点在蜗轮和蜗杆的齿上，可以更好的承受压力，转矩损失小，
并且转速比更容易调整，能实现精确的细分控制，能有效地满足多种要求，但路程相对较长，紧凑度差。

三、齿轮结构
齿轮主轴传动一般由螺旋轮、原轮、应力轮以及调整轮组成，传动比
率可由调整轮内的位置及数量的变化来实现，它具有承载能力大，中心距小，紧凑程度高，维护保养方便等特点，是传动系统承受较大负载、承受
较大转矩和调速范围大时的优选项，但齿轮磨损大，精度要求较高，成本
较高。

四、齿条结构
齿条主轴传动是一种齿轮传动结构，它主要用于承载小的负荷和转矩
传递。

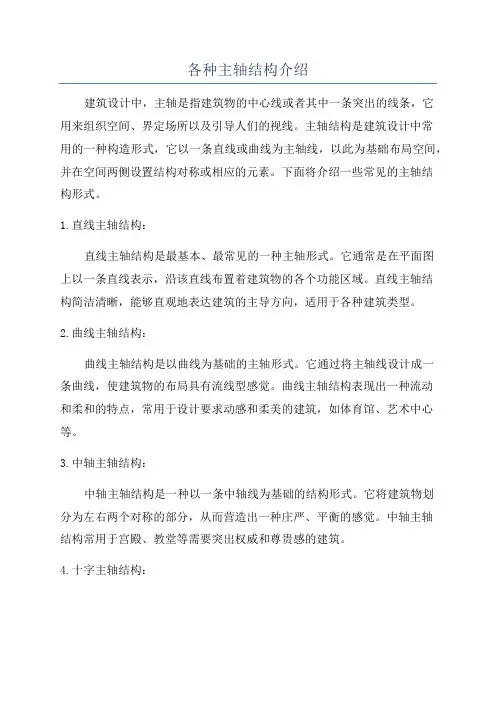

各种主轴结构介绍建筑设计中，主轴是指建筑物的中心线或者其中一条突出的线条，它用来组织空间、界定场所以及引导人们的视线。

主轴结构是建筑设计中常用的一种构造形式，它以一条直线或曲线为主轴线，以此为基础布局空间，并在空间两侧设置结构对称或相应的元素。

下面将介绍一些常见的主轴结构形式。

1.直线主轴结构：直线主轴结构是最基本、最常见的一种主轴形式。

它通常是在平面图上以一条直线表示，沿该直线布置着建筑物的各个功能区域。

直线主轴结构简洁清晰，能够直观地表达建筑的主导方向，适用于各种建筑类型。

2.曲线主轴结构：曲线主轴结构是以曲线为基础的主轴形式。

它通过将主轴线设计成一条曲线，使建筑物的布局具有流线型感觉。

曲线主轴结构表现出一种流动和柔和的特点，常用于设计要求动感和柔美的建筑，如体育馆、艺术中心等。

3.中轴主轴结构：中轴主轴结构是一种以一条中轴线为基础的结构形式。

它将建筑物划分为左右两个对称的部分，从而营造出一种庄严、平衡的感觉。

中轴主轴结构常用于宫殿、教堂等需要突出权威和尊贵感的建筑。

4.十字主轴结构：十字主轴结构是以十字形为基础的主轴形式。

它以一条横向的主轴线和一条纵向的主轴线为中心布局建筑物的各个功能区域。

十字主轴结构常用于教堂、大型广场等具有宗教或公共性质的建筑。

5.T形主轴结构：T形主轴结构是以大写字母T形为基础的主轴形式。

它以一条横向的主轴线作为建筑物的主轴，而在主轴线上垂直延伸一条短线，形成T字形布局。

T形主轴结构常用于商业街、购物中心等需要强调主入口和主要活动区域的建筑。

6.L形主轴结构：L形主轴结构是以大写字母L形为基础的主轴形式。

它以一条长线和一条短线相交形成L字形，以此布局建筑物的各个功能区域。

L形主轴结构常用于公园、庭院等需要突出景观和视线引导的建筑。

7.不规则主轴结构：除了以上几种常见的主轴结构形式之外，还有一些不规则的主轴结构。

这些主轴结构形式不受传统几何形状的限制，可以根据建筑设计的需要进行灵活布局。

汽轮机主轴结构详解
汽轮机主轴是汽轮机中的重要部件，其结构通常包括以下几个部分：
1. 转子：转子是汽轮机的核心部件，由主轴、叶轮、叶片和联轴器等组成。

主轴通过叶轮和叶片将蒸汽的热能转化为转子的机械能。

2. 叶轮：叶轮安装在主轴上，叶片安装在叶轮上。

当转子旋转时，叶轮和叶片一起带动汽轮机转动，将蒸汽的热能转化为机械能。

3. 叶片：叶片安装在叶轮上，设计成一定的形状和角度，以充分利用蒸汽的热能。

叶片的材质通常为合金钢或不锈钢，具有较高的强度和耐腐蚀性。

4. 联轴器：联轴器是连接汽轮机与发电机的重要部件，它将汽轮机的输出轴与发电机的输入轴连接起来。

联轴器有多种形式，如刚性联轴器、弹性联轴器和膜片联轴器等。

5. 主轴承：主轴承安装在汽轮机的两端，用于支撑汽轮机的重量和承受转子的径向力和轴向力。

主轴承的材质通常为耐磨铸铁或高级合金钢，具有较高的承载能力和耐磨损性。

6. 润滑系统：润滑系统用于为主轴承提供润滑油，以减少摩擦和磨损，延长轴承寿命。

润滑油通常为矿物油或合成油，具有较高的粘度和耐高温性能。

总之，汽轮机主轴结构是汽轮机的重要组成部分，其各个部件都有其独特的作用和特点。

在设计和制造过程中，需要充分考虑各部件的材质、加工精度、热处理和装配等方面的因素，以确保汽轮机的正常运转和长期寿命。

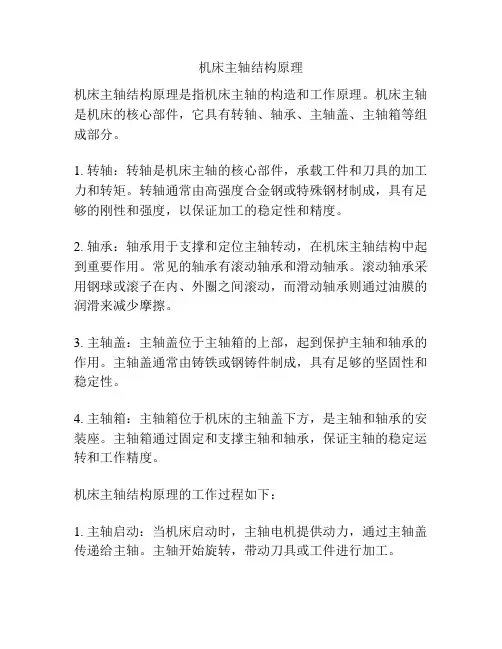

机床主轴结构原理机床主轴结构原理是指机床主轴的构造和工作原理。

机床主轴是机床的核心部件，它具有转轴、轴承、主轴盖、主轴箱等组成部分。

1. 转轴：转轴是机床主轴的核心部件，承载工件和刀具的加工力和转矩。

转轴通常由高强度合金钢或特殊钢材制成，具有足够的刚性和强度，以保证加工的稳定性和精度。

2. 轴承：轴承用于支撑和定位主轴转动，在机床主轴结构中起到重要作用。

常见的轴承有滚动轴承和滑动轴承。

滚动轴承采用钢球或滚子在内、外圈之间滚动，而滑动轴承则通过油膜的润滑来减少摩擦。

3. 主轴盖：主轴盖位于主轴箱的上部，起到保护主轴和轴承的作用。

主轴盖通常由铸铁或钢铸件制成，具有足够的坚固性和稳定性。

4. 主轴箱：主轴箱位于机床的主轴盖下方，是主轴和轴承的安装座。

主轴箱通过固定和支撑主轴和轴承，保证主轴的稳定运转和工作精度。

机床主轴结构原理的工作过程如下：1. 主轴启动：当机床启动时，主轴电机提供动力，通过主轴盖传递给主轴。

主轴开始旋转，带动刀具或工件进行加工。

2. 降低摩擦：主轴盖和轴承之间加入润滑油脂，形成润滑膜，减少主轴和轴承之间的摩擦，保证主轴的稳定运转和寿命。

3. 承载工件和刀具力：主轴承载工件和刀具产生的力和扭矩。

通过合理设计的主轴和轴承，可以承受较大的加工力，保证加工的质量和稳定性。

4. 控制旋转速度：主轴箱内设有变速器或其他传动装置，可以调整主轴的转速。

通过控制电机的转速和变速器的工作，可以实现主轴的高速、低速等转速变化，满足不同工件的加工要求。

综上所述，机床主轴结构原理是通过合理的设计和装配，保证主轴的稳定运转和工作精度，同时承载工件和刀具的加工力和转矩。

数控机床主轴部件结构1.主轴箱体：主轴箱体是主轴部件的主要支撑部分，通常由铸铁或钢板焊接而成。

其主要功能是支撑主轴轴承和主轴电机，并提供刚性和稳定的工作环境。

主轴箱体通常有进给箱和冷却箱两个部分，进给箱用于传送动力和转矩到主轴，而冷却箱则用于散热和冷却主轴。

2.主轴轴承：主轴轴承用于支撑和定位主轴，使其能够高速旋转并承受工作负载。

根据不同的需求，主轴轴承可以分为滚动轴承和滑动轴承两种类型。

滚动轴承主要有角接触球轴承、圆锥滚子轴承和球面滚子轴承等；滑动轴承则有液体静压轴承和磁浮轴承等。

主轴轴承通常由高速钢或陶瓷制成，以提供低摩擦和高刚度的特性。

3.主轴电机：主轴电机用于提供主轴的驱动力和转矩。

根据不同的需求和机床类型，主轴电机可以采用交流电机、直流电机或伺服电机等。

交流电机通常具有较好的响应性和调速性能，而直流电机则提供更高的转矩和速度范围。

伺服电机则结合了交流电机和伺服控制系统，可实现更精确的位置和速度控制。

4.主轴夹头：主轴夹头用于夹持工件或刀具，使其与主轴保持刚性连接。

主轴夹头通常有机械夹头和液压夹头两种类型。

机械夹头通过螺纹、卡盘或夹具等机械结构实现夹紧，适用于一般的加工需求。

液压夹头则通过液压系统提供更高的夹紧力和精确的夹紧位置，适用于高精度加工和重负载切削。

除了以上主要部件，数控机床主轴还可能包括冷却系统、振动补偿系统、联轴器等。

冷却系统用于降低主轴温度，保证加工质量和主轴寿命；振动补偿系统用于抑制主轴振动，提高加工质量和效率；联轴器用于连接主轴电机和主轴轴承，传递动力和转矩。

总之，数控机床主轴部件结构的设计旨在实现稳定高速、高精度的加工要求。

不同的机床和加工需求可能会有不同的主轴结构和配置，但其核心目标都是提供高效的驱动力和承载能力，以满足工业生产的要求。

主轴结构设计范文
一、主轴的结构设计
1、主轴体结构设计
主轴体(Spindle body)采用铣削加工，采用45钢制作。

45钢因其良
好的机械性能及耐磨性适合制作主轴体的要求，为确保精度和强度，选用
Φ80mm*1200mm的热轧精密直线棒。

主轴体需要制作出一定的宽度，用于使主轴体的精度达到要求，因此
需要进行精密精磨加工，精磨的精度达到Ra0.2μm即可。

主轴体内部空间设计，开槽，定位孔以及衔接及调整孔等，均采用数
控车床加工，要求加工精度±0.002mm。

2、主轴头设计
主轴头(Spindle head)由胶合铸铁制成，经加工可以达到较好的整体
结构强度。

其内部空间设计，开槽，定位孔以及衔接孔均采用数控车床加工，要求加工精度±0.002mm。

主轴头上分别设有润滑油嘴，润滑油嘴采用国标标准的6mm螺纹连接，连接紧固等级为A4-80。

3、主轴轴承座设计
主轴轴承座(Bearing seat)采用铝合金制作，内部空间设计，开槽，
定位孔以及衔接孔均采用数控车床加工，要求加工精度±0.002mm，需要
抗震力及耐磨性好的材料。

4、关节螺母设计
关节螺母(Joint nut)采用耐热的特殊材料制作，内部空间设计，开槽，定位孔以及衔接孔均采用数控车床加工，要求加工精度±0.002mm。

主轴轴承结构
主轴轴承结构是指用于支撑旋转主轴的轴承系统的构造形式。

主轴轴承结构根据不同的轴承类型和使用场景，可以分为以下几种常见的结构形式：
1. 单列球轴承结构：由一个球形滚道、一个或两个间隔球形滚动元件和一个或两个保持器组成。

适用于轴向负荷较小、转速较高的场景。

2. 双列角接触球轴承结构：由两排球形滚道、一组角接触球形滚动元件和一个保持器组成。

适用于承受较大径向和轴向负荷的场景。

3. 圆锥滚子轴承结构：由一个圆锥滚道、一组圆锥滚子元件和一个保持器组成。

适用于承受较大径向和轴向负荷的场景，以及需要调整轴向间隙的场景。

4. 圆柱滚子轴承结构：由一个圆柱滚道、一组圆柱滚子元件和一个保持器组成。

适用于承受较大径向负荷的场景。

5. 滑动轴承结构：由一个滑动面和一个座圈组成，通过润滑液体或固体来减少摩擦和磨损。

适用于低转速和高载荷的场景。

6. 螺旋滚子轴承结构：由一个螺旋滚道、一个或多个螺旋滚子元件和一个保持器组成。

适用于承受较大径向和轴向负荷的场景，以及需要承受较高转速和瞬时负载冲击的场景。

以上是主轴轴承常见的几种结构形式，根据具体的需求和使用场景选择适合的轴承结构可以提高设备的性能和寿命。

关于主轴结构何謂直結式主軸？直結式主軸即類似三軸馬達與滾珠螺桿之接合方式，主軸馬達置於主軸上方，馬達與主軸以高剛性無間隙連軸器相連，馬達端之轉動經由連軸器傳於主軸，此即直結式主軸直結式主軸比起皮帶式，齒輪式與內藏式有什麼特色？內藏式主軸:內藏式主軸即將馬達與主軸合而為一，將馬達轉子安裝於主軸軸心，定子在外，運轉原理和一般主軸馬達相同，其具有低振動特性，動態迴轉精度亦較好，但因主軸內必須置放馬達轉子造成軸承跨距較大，剛性較弱的情形發生內藏式主軸因剛性之故並不適合重切削直結式主軸：直結式主軸即類似三軸馬達與滾珠螺桿之接合方式，主軸馬達置於主軸上方，馬達與主軸以高剛性無間隙連軸器相連，馬達端之轉動經由連軸器傳於主軸，此即直結式主軸直結式主軸屬於剛性連結，對於馬達輸出之POWER較能完全表達於主軸特性，機械效率較高，於主軸運動時，連軸器扮演著不可或缺的角色，連軸器校正好或壞足以影響主軸運動精度，若連軸器校正不良對主軸產生下列影響，主軸溫昇急劇昇高、主軸震動過大、主軸偏擺過大、加工精度不良、甚至主軸燒毀皮帶式主軸:皮帶式主軸以皮帶傳遞主軸馬達之運動至主軸，其優點為，振動較齒輪式主軸小，易組裝，缺點為高速時噪音大，皮帶張力不易控制等齒輪式主軸:齒輪式主軸最大之優點為可傳遞高扭力，重切削能力優良，其缺點為轉速受限於齒輪設計不易提昇等电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。

电主轴是一套组件，它包括电主轴本身及其附件：电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置。

电主轴所融合的技术：高速轴承技术：电主轴通常采用复合陶瓷轴承，耐磨耐热，寿命是传统轴承的几倍；有时也采用电磁悬浮轴承或静压轴承，内外圈不接触，理论上寿命无限；高速电机技术：电主轴是电动机与主轴融合在一起的产物，电动机的转子即为主轴的旋转部分，理论上可以把电主轴看作一台高速电动机。

主轴的结构与传动原理主轴是机械设备中的一种重要传动元件，主要用于将动力从电机或其他动力源传递给机械设备的工作部件，同时还承担着支撑和定位的功能。

主轴的结构和传动原理有多种形式，下面将逐一进行介绍。

首先，从结构上来说，主轴可以分为不同种类，包括轴承式主轴、滑动式主轴和行星齿轮主轴等。

轴承式主轴是最常见的一种形式，它由轴承、轴套、轴头等组成，可以实现高速、高精度的传动。

滑动式主轴则采用滑动副的方式，通过润滑油膜来减小摩擦，常用于低速、大载荷的传动。

行星齿轮主轴由齿轮传动系统组成，结构紧凑、传动效率高，适用于高速精密传动。

接下来，从传动原理的角度来说，主轴的传动方式主要包括齿轮传动、牙形带传动、皮带传动和链传动等几种形式。

其中，齿轮传动是主轴最常见的传动方式之一。

齿轮传动通过齿轮之间的啮合来实现转速和扭矩的传递。

常见的有直齿轮传动、斜齿轮传动、蜗杆传动等。

牙型带传动则利用带上的齿形来实现传动，主要包括同步带传动和齿形带传动。

主轴上的带子与带轮之间通过齿形的嵌合进行传输。

皮带传动是使用皮带进行传动的一种方式，通过拉紧调节皮带的张紧度，来实现传动方式的调整。

链传动则通过链条上的链环之间的链接来传递动力。

此外，主轴的传动原理还包括液体传动和气体传动等。

液体传动是利用油液或液态介质进行输送动力的一种方式，主要应用于液压传动系统中。

气体传动则是利用气体进行动力传递的一种方式，例如气动工具中的气动传动系统。

总的来说，主轴的结构和传动原理有多种形式，每种形式都有其适用的领域和特点。

选用合适的主轴结构和传动原理，可以保证机械设备的正常运转，并提高其传动效率和可靠性。

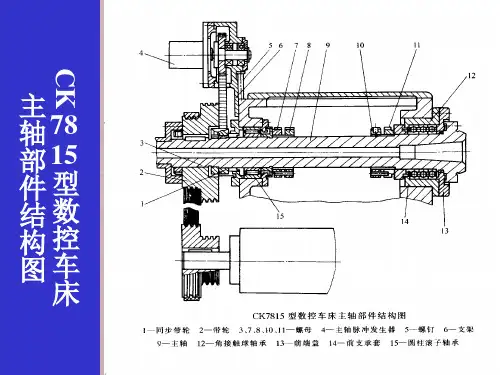

主轴结构
1-6-8——螺母
2——同步带
作用：同步带传动是由一条内周表面设有等间距齿的环形皮带和具有相应齿的带轮所组成，运行时，带齿与带轮的齿槽相啮合传递运动和动力，它是综合了皮带传动、链传动齿轮传动各自优点的新型带传动。

4——脉冲编码器
作用：利用同步脉冲，数控车床可实现加工控制，也可作为主轴准停装置的准停信号
5-12-13-17——螺钉
7——主轴
9——箱体
作用：用来支撑、固定的。

主要任务就是把主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反转向的不同转速。

10——角接触球轴承
作用角接触球轴承（Angular Contact Ball Bearings）可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15度接触角。

在轴向力作用下，接触角会增大。

11-14圆柱滚子轴承
作用：分为四列圆柱滚子和双列圆柱滚子，径向承载能力高，但不能承受轴向力，径向尺寸小，极
限转速高，由于内圈无挡边所以可分别安装内圈和外圈组件（带全套滚子和保持架）。

----该种轴
承对于轧辊更换频繁的各类冷、热轧钢机具有径向承载能力大，旋转精度高，安装拆卸方便的优点。

适用于各种冷热轧机，开坯机等轧机上的工作辊或支承辊
15-带轮。

主轴的结构及工作原理主轴是机床的重要组成部分，负责驱动工件或刀具的旋转运动。

以下是主轴的结构及工作原理的详细说明：一、主轴的结构主轴主要由以下几部分组成：1．主轴箱：主轴箱是主轴的支撑结构，通常由优质铸铁或钢板焊接而成。

主轴箱内装有主轴轴承、齿轮等传动部件，以及润滑和冷却系统。

2．主轴轴承：主轴轴承是主轴的核心部件，一般采用高精度、高刚性的滑动轴承或滚珠轴承。

主轴轴承的主要作用是支承主轴，使其能够承受较大的径向和轴向载荷。

3．传动部件：传动部件包括变速齿轮、皮带轮、链轮等，用于将动力传递给主轴，使其实现不同的转速和旋转方向。

4．密封件：密封件用于防止主轴内部的润滑油泄漏，以及防止外部杂质和水分进入主轴箱内。

5．冷却系统：冷却系统包括冷却液泵、管道和散热器等，用于降低主轴的工作温度，防止因过热而导致精度损失。

二、主轴的工作原理主轴的工作原理主要包括以下步骤：1．动力传递：动力源（通常是电动机）通过传动部件将动力传递给主轴。

在传动过程中，变速齿轮和皮带轮等部件可以对动力进行变速和转向，以满足主轴的不同转速和旋转方向的需求。

2．支承与旋转：主轴轴承支承主轴，使其能够旋转。

主轴轴承一般采用高精度、高刚性的滑动轴承或滚珠轴承，以确保主轴在高速旋转时仍能保持高精度和高稳定性。

3．润滑与冷却：主轴工作时会产生大量的热量，因此需要润滑和冷却系统来保持其正常运转。

润滑油通过密封件进入主轴轴承，起到润滑和冷却作用。

同时，冷却液也可以通过管道进入主轴箱，将主轴产生的热量带走，以保持主轴的正常工作温度。

4．精度控制：为了确保加工质量和刀具寿命，主轴在旋转过程中需要保持高精度和高稳定性。

这可以通过采用高精度轴承、控制主轴转速和负载、以及定期检查和维护等方式实现。

5．刀具与工件的装夹：在加工过程中，刀具和工件需要被装夹在主轴上。

这通常通过卡盘、顶尖等夹具实现。

夹具的精度和稳定性直接影响到加工质量和刀具寿命。

6．信号反馈与控制：为了实现自动化加工，主轴通常配备有传感器和反馈系统。
