Mapgis处理化探数据程序与步骤Mapgis处理化探数据程序与步骤一、安装系统(一)软件拷贝将Mapgis65版以及模拟狗拷贝到计算机某个硬盘中(二)装模拟狗在控制面板界面中通过添加新硬件的方式装好模拟狗,注意不同的示窗操作系统用不同的版本。
(三)装Mapgis65 系统打开硬盘中的Mapgis65文件夹,点击Setup按钮,计算机会自动安装,安装过程根据提示进行即可。
二、数据预处理(一)数据分类将各元素含量与其对应采样点的坐标分别用Excel表格程序整理好,并按元素分别建立不同的文件夹。
(二)数据格式转换1、将Excel文本格式另存为纯文本格式2、在Word界面打开某某元素的纯文本数据文件,在编辑菜单下点替换按钮,后将所有数据间的空格在英文状态下用逗号替换。
然后将第一行(即元素符号及x、y坐标符号行)改写为“notgrid”,再将数据另存为det文件。
三、数据处理与成图(一)高程点标注1、打开Mapgis 主菜单,选择空间分析下拉菜单的DTM分析。
2、在“文件”下拉菜单中点击“打开三角剖分文件”,后打开某元素数据的det文件。
3、在“模型应用”菜单中选择“高程点标注制图”。
4、在高程点标注显示界面中,分别选择:标注符号及其尺寸大小,标注数据位置、字体大小、颜色、小数位数等。
确认后,在“文件”菜单中选择“存数据于点数据文件”保存处理好的高程点数据。
(二)离散数据网格化1、在空间分析下拉菜单的DTM窗口中,在“文件”菜单中选择“打开数据文件”打开前面保存的某元素高程点数据文件。
2、在Grd模型菜单中,选择“离散数据网格化”按钮。
3、在离散数据网格化界面中选择:X、Y坐标的起点、终点、网格间距、网格化方法(一般用距离幂函数反比加权网格化),修改文件换名,后确定。
计算机将自动进行数据网格化处理。
4、保存网格化后的数据。
(三)无效化处理1、在DTM窗口中打开已经进行的网格化Grd数据文件。
2、在“文件”菜单中选择“打开数据文件”,打开对应元素的点数据文件。
MapGIS软件在辽北化探工作中的应用李明(辽宁省有色地质局一0六队,辽宁.铁岭 112001)[摘要]在辽北地区土壤地球化学找矿中,应用Mapgis软件可以制作地质图、取样点位图、原始数据图,以及数据等值线图。
由于采样弃点空位导致生成的等值线图往往变形较大,通过对弃点空位以背景含量充填而形成的等值线图形完整,变形较小,比较真实地反映了异常形态,进而生成完整的综合地质图,对准确捕捉矿化信息提供了可靠依据。
[关键词]MapGIS 土壤地球化学等值线图背景充填辽北地区MapGIS作为国产优秀地理信息系统软件,已成为地质行业通用的软件平台〔1〕。
该软件具有文件投影转换绘制迅速、操作简单、显示找矿信息较为直观等优点,因此便于综合图件的绘制;在投影转换过程中,生成的图元文件直接带属性,利于异常的解析推断,为及时展开异常查证提供保证。
MapGIS软件已成为化探工作中绘制点位图、原始数据图、地球化学异常图等的重要工具。
以辽北开原市小甸子多金属矿区1/万土壤地球化学测量为例,从野外取样、背景值及异常下限的确定、不同图件绘制等方面简述了化探数据处理的方法和步骤,重点对1 工作概况工作区位于辽宁省北部,南距铁岭市直距约35 km,北距开原市41km。
大地构造位置处于中朝准地台、胶辽台隆之汎河凹陷与李家台断凸交汇部,沙河断裂带由测区南侧通过。
开原~草市金多金属成矿带控制着该区的银、金多金属成矿带的展布。
工作区处于开原~草市金、银、铅、锌、铜多金属成矿带的西部。
该成矿带是辽北地区重点成矿区带之一,带长大于100km,带宽25km。
带内有大型的柴河铅锌矿矿床,和一批银、金、铅、锌、铜、镍等矿床(点),以及众多的物化探异常,显示了该区具有良好的成矿环境和找矿条件。
开原~草市金、银、铅、锌、铜多金属成矿带,处于赤峰开原深大断裂带东延与郯庐(营口~开原)断裂带北部延长的交汇处。
赤峰~开原深大断裂带是松辽凹陷与铁岭靖宇台拱的分界断裂,它控制了下辽河断陷与汎河凹陷和李家台断凸的分界。

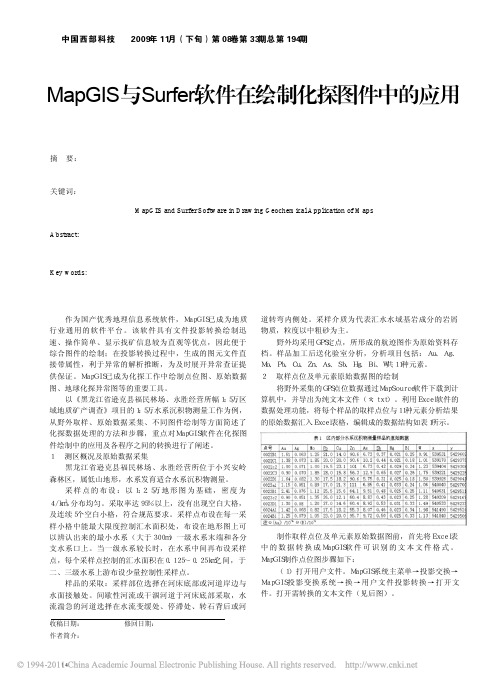

作为国产优秀地理信息系统软件,MapGIS已成为地质行业通用的软件平台。
该软件具有文件投影转换绘制迅速、操作简单、显示找矿信息较为直观等优点,因此便于综合图件的绘制;在投影转换过程中,生成的图元文件直接带属性,利于异常的解析推断,及时展开异常查证提供保证。
MapGIS已成为化探工作中绘制点位图、原始数据图、地球化探异常图等的重要工具。
以《黑龙江省逊克县福民林场、永胜经营所幅1:5万区域地质矿产调查》项目的1:5万水系沉积物测量工作为例,从野外取样、原始数据采集、不同图件绘制等方面简述了化探数据处理的方法和步骤,重点对MapGIS软件在化探图件绘制中的应用及各程序之间的转换进行了阐述。
黑龙江省逊克县福民林场、永胜经营所位于小兴安岭森林区,属低山地形,水系发育适合水系沉积物测量。
采样点的布设:以1:2.5万地形图为基础,密度为4/km,分布均匀。
采取率达95%以上,没有出现空白大格,及连续5个空白小格,符合规范要求。
采样点布设在每一采样小格中能最大限度控制汇水面积处,布设在地形图上可以辨认出来的最小水系(大于300m)一级水系末端和各分支水系口上。
当一级水系较长时,在水系中间再布设采样点,每个采样点控制的汇水面积在0.125~0.25km之间,于二、三级水系上游布设少量控制性采样点。
样品的采取:采样部位选择在河床底部或河道岸边与水面接触处。
间歇性河流或干涸河道于河床底部采取,水流湍急的河道选择在水流变缓处、停滞处、转石背后或河道转弯内侧处。
采样介质为代表汇水水域基岩成分的岩屑物质,粒度以中粗砂为主。
野外均采用GPS定点,所形成的航迹图作为原始资料存档。
样品加工后送化验室分析,分析项目包括:Au、Ag、Mo、Pb、Cu、Zn、As、Sb、Hg、Bi、W共11种元素。
将野外采集的GPS点位数据通过MapSource软件下载到计算机中,并导出为纯文本文件(*.txt)。
利用Excel软件的数据处理功能,将每个样品的取样点位与11种元素分析结果的原始数据汇入Excel表格,编辑成的数据结构如表1所示。
化探数据处理步骤:
1、数据整理:
①将样品点位坐标和元素分析结果倒入Excel表
②将每个元素对应的坐标分别整理,另存为“。
Det“,CSV(逗号分隔)格式的文件,表中第一行表头为notgrid。
将文件保存到工作盘内。
3、打开MAPGIS的“空间分析”DTM分析”工作窗口,
4、打开三角剖分文件,即“Au.det”文件,
5点击Tin模型工具栏,选择“快速生成三角剖分网”
6删除三角剖分边,整理三角剖分网,删除不相关联线
7、追踪剖分等值线, 选择等值线套区等地设置后金星等值线层的设置后点击确定。
等值线层的设置是按照异常下限、2s、4s、8s三级异常进行设置。
形成下图。
8、分别另存点、线、面文件即可。
基于MAPGIS平台的化探数据处理方法及异常图绘制[摘要] 近些年来,随着经济的不断发展,我国地质勘测工作也有了更大的进步,尤其是地质绘图软件的广泛应用,为勘查工作带来了更有效的技术职称。
MAPGIS是一种广泛应用的制图技术,其具有较强的GIS制图功能,而且操作简单,在各种地质勘测中都较为实用,所以也受到了越来越多的关注。
本文就主要以MAPGIS6.7为研究对象,对其化探数据处理方法以及异常图绘制的相关问题进行简单的探讨。
[关键字] MAPGIS6.7 化探数据处理方法绘制异常图制图是地质工作中一项重要的内容,其不仅是对实际地质情况的展示,同时也是地质勘查人员工作的成果。
地质图也是开展各项地质工作的基本依据,对于对地质图的准确性和真实性也有着较高的要求,科学技术的不断进步为地质制图工作带来了更多的技术支撑,然而传统的地质图绘制技术在制度的精度和美观性等方面都存在着不同程度的缺陷,所以必须要对其进行不断的改进与完善,MAPGIS6.7 技术便是在这种情况被广泛的采纳,MAPGIS技术的运用,使得地质绘图更加准确和美观。
由于实际的地质情况十分复杂,所以在利用MAPGIS技术进行绘制时,难免会存在圈定不合理的现象,所以需要按照规定形成相应的异常图,以此来保证地质绘图的真实性。
1 MAPGIS6.7的化探数据处理方法在地址绘图的过程中,主要是通过选择坐标系和数字化绘图两个主要的环节来完成。
对于坐标系的选择,一般可以利用已知的坐标进行对比和计算来获得。
数字化绘图中,则包含了数据的导入、数据的采集和处理、数据的误差校对等几个关键的环节,只有确保各个环节的有效性和连续性,才能确保地质图的清晰和准确。
其中,数据处理是制图的核心环节。
1.1 原始数据的处理在进行实际的勘测过程中,对于地质沉积物的测量一般需要通过GPS技术对采样点进行定位人,获得相应的采样坐标X和Y,并且将这些原始的数据导入到数据处理表格中进行分析,进而获得不同元素的分析结果,利用制表符对不同的文本文件之间进行间隔,形成名称为“化探结果”的原始数据记录。
MAPGIS数据处理工具使用手册软件说明:本工具软件为共享软件。
在使用MAPGIS平台进行空间数据建库或大批量处理数据过程中,会涉及到大量繁重的数据处理工作。
本工具软件即针对在此过程中遇到的问题,提供相应的功能给予解决,从而可以大幅度提高数据处理的工作效率、节约成本。
主要功能如下:1.参数转换根据(点、线、区)参数表(描述待转换的SLIB与目标SLIB之间的对应关系),将点、线、区文件转换为符合目标SLIB参数定义的文件,从而解决由于SLIB不一致而进行的数据转换问题。
2.颜色转换根据颜色对照表,将点、线、区文件的颜色进行转换。
3.输出颜色表将系统库中的颜色库输出为颜色表,即描述每种颜色号所对应的K、C、M、Y值。
4.添加属性结构5.根据属性赋参数根据图层分离文件,即将指定路径下的所有(点、线、区)文件(源文件)根据分离参数表进行分离。
6.根据图层分离文件根据图层分离文件,即将指定路径下的所有(点、线、区)文件(源文件)根据分离参数表进行分离。
7.根据图层代码赋属性结构8.属性连接…………………………………….使用方法:将本程序拷贝至MAPGIS66安装目录的Program文件夹内,直接运行即可。
1.参数转换1.1. 界面说明◆“点文件”CheckBox:是否转换点文件;“参数表”按钮:选择点文件转换的参数文件(*.wb)◆“线文件”CheckBox:是否转换线文件;“参数表”按钮:选择线文件转换的参数文件(*.wb);◆“区文件”CheckBox:是否转换区文件;“参数表”按钮:选择区文件转换的参数文件(*.wb)。
◆“文件转换”按钮,选择待转换文件所在目录,将该目录下的所有点、线、区文件(用户对转换文件的类型可以自行设置)进行转换。
◆“退出”按钮:关闭对话框。
1.2. 转换参数表参数表是针对待转换的SLIB与目标SLIB之间的对应关系而设计的,用于设置将点、线、区文件转换为符合目标SLIB参数定义的文件。
所有数据均输入计算机、以MAPGIS 制图系统为平台,以原始数据筛选替换特高值后,转计算成对数值后,用 X +2S 求出异常下限,分别以X -2S 、X -0.5S 、X +0.5S 、X +2S 分出色区,绘制各元素地球化学图,以上做图过程均在计算机上用MAPGIS 软件完成。
对化验室的样品分析结果取对数分组作直方图,证明所有元素均符合对数正态分布。
元素异常参数的确定:首先对原始数据进行假设正态检验,再作X -
+3S 特高值逐步剔除,然后进行各参数统计。
Au 元素含量为W×10-9,其它元素含量为W×10-6。
(1)背景平均值:f
fxc X ∑∑= (2)对数标准离差:1)(22-∑-∑=
n n fxc fxL S (3)对数异常下限:T0=X -L+2S
(4)变异系数:%1001%2230285.2⨯-=⋅S e Cv
e -自然对数,2.30285为常用对数与自然对数模数的倒数
S -对数标准离差,1为常数
(5)衬度:To
Xa K =(Xa 为异常平均值) (6)异常规模:P=k×km 2(km 2为异常面积)
各类系数计算和所利用的公式均符合规范要求。
MapGIS数据处理方法介绍引言MapGIS是一款功能强大的地理信息系统(GIS)软件,提供了丰富的数据处理方法,帮助用户进行地理数据的分析和处理。
本文将介绍一些常用的MapGIS数据处理方法,包括数据导入、数据编辑、空间分析等。
希望通过本文的介绍,读者们能更好地了解和使用MapGIS的数据处理功能。
数据导入MapGIS支持导入多种格式的地理数据,包括地理数据库、Shapefile、CAD数据等。
下面我们将介绍几种常用的数据导入方法。
导入地理数据库要导入地理数据库,首先需要在MapGIS中创建一个新的地理数据库,并设置数据库类型和连接信息。
然后,选择要导入的数据表,在数据导入向导中选择数据库类型和连接信息,并设置导入选项。
最后,点击导入按钮,等待MapGIS将数据导入到地理数据库中。
导入Shapefile要导入Shapefile,首先需要在MapGIS中创建一个新的地理数据集。
然后,选择要导入的Shapefile文件,在数据导入向导中设置坐标系统和投影信息,并设置导入选项。
最后,点击导入按钮,等待MapGIS将Shapefile导入到地理数据集中。
导入CAD数据要导入CAD数据,首先需要在MapGIS中创建一个新的地理数据集。
然后,选择要导入的CAD文件,在数据导入向导中设置坐标系统和投影信息,并设置导入选项。
最后,点击导入按钮,等待MapGIS将CAD数据导入到地理数据集中。
数据编辑MapGIS提供了丰富的数据编辑工具,帮助用户对地理数据进行编辑和更新。
下面我们将介绍几种常用的数据编辑方法。
添加图层要添加图层,首先需要在MapGIS中打开一个地理数据集。
然后,点击添加图层按钮,在图层管理器中选择要添加的图层类型和数据源。
最后,点击确定按钮,MapGIS将把选定的图层添加到地理数据集中。
修改图层属性要修改图层属性,可以在图层属性对话框中对图层的各个属性进行设置和修改。
例如,可以设置图层的名称、符号、标注等。
化探数据处理方法
1、采样点坐标生成
如果为GPS测定,直接把坐标转成文本文档。
在投影变换中用户文件投影转换把坐标数据投成点文件。
(具体操作可问孔德成,注意:该步骤只有在带虚拟狗的MAPGIS61或67下运行)
如果为手工图件,则先把采样点做成点文件(注意:点的顺序要与化验结果一致),参照以下步骤操作:
(1)、在投影变换中打开点文件,在工具中选择编辑属性结构,按下图编辑后,点OK。
(2)在工具中选择点位置转换为属性,弹出下图,依次点击转换、保存、确定。
确定。
通过以上过程,在桌面上生成坐标文本。
2、异常下限的确定:从化验结果中统计下图中的各个值。
(用的是EXCEL中的公式,不明之处可问吴邦友),下图中异常下限之下的各值仅为判别推断用,可以不要。
3、异常图制作:先把点坐标及各元素化验结果复制成文本文档。
在DTM分析中选择GRD模型——离散数据网格化,打开文本文档,
参照下图设置:
确定后自动生成Tmpgrid.Grd文件。
选择GRD模型——平面等值线图绘制,打开Tmpgrid.Grd文件,根据异常下限设置等值层值及其它项,参照下图:
确定后生成等值线图。
RGMapGIS处理化探数据的优势及操作步骤
刘玲芳
【期刊名称】《物探化探计算技术》
【年(卷),期】2014(036)002
【摘要】目前RGMapGIS系统在地质行业已被广泛应用.这里主要论述了利用RGMapGIS系统相对Suffer、MapGIS、GeoExplor软件处理地球化学数据和制作地球化学图件的优势,并简单地介绍了操作步骤,实现了简单、高效、准确的计算标准差、异常下限等参数和绘制等值线图、平剖图等,有助于对异常正确的解译分析,为下一步地质勘查工作确定了靶区.
【总页数】5页(P252-256)
【作者】刘玲芳
【作者单位】西北有色地质勘查局物化探总队,西安710068
【正文语种】中文
【中图分类】TP317.4
【相关文献】
1.规范操作步骤提高农产品检测数据准确性 [J], 钱正
2.RGMAPGIS建立地质图空间数据库中应注意的问题 [J], 谢铭英;高云;李宝琦
3.基于RGMapGIS系统平台下物化探综合数据处理及图件制作方法 [J], 王小平;薛胜利;王煜;李明贵
4.试验操作步骤对无侧限抗压强度试验数据的影响探讨 [J], 张洪霞
5.试验操作步骤对无侧限抗压强度试验数据的影响探讨 [J], 张洪霞
因版权原因,仅展示原文概要,查看原文内容请购买。
MAPG IS 数字高程模拟系统在化探数据处理中的应用何明华(甘肃省地勘局第一地质矿产勘查院,甘肃天水 741020)摘要:地球化学普查水系沉积物测量和土壤测量数据具有三维特征。
利用MAPGIS 数字高程模拟系统绘制普查区金、银、铜等元素的点位图、原始数据图、地球化学图,不仅缩短了数据处理的周期,而且保证了空间数据的精确性,具有较强的实用性。
关键词:数据高程系统;处理;化探;数据中图分类号:P 208 文献标识码:B 文章编号:1001-358X(2005)02-0013-03 随着计算机数据处理能力的不断提高,自动测量仪器广泛使用以及制图技术的发展,一种全新的数字描述地理现象的方法)))数字高程模型(DT M )日渐普及。
数字高程模型(DT M )是利用已有的观测数据经过专业处理产生,利用计算机自动产生各类专业地学图件并进行专业分析。
MAPGIS 地理信息系统是集数字制图、数据库管理及空间分析为一体的空间信息系统。
随着该系统在地质勘查部门的进一步推广和应用,地质找矿和地质勘查技术方法和手段有了进一步的提高。
在地球化学普查中,利用MAPG I S 数字地面高程模拟系统绘制普查区金、银、铜等金属元素的点位图、原始数据图、地球化学图,不仅提高了地质工作人员的工作效率,缩短了工作时间,而且保证了空间数据的精确性。
1 化探数据的特征地球化学普查的主要目的是在勘查区域内查明成矿有利地段以及与找矿有关的地球化学特征,圈出各类区域性异常及成矿有利的远景区,寻找目标靶区,为进一步开展其它地质勘查工作提供依据。
通常采用的化探方法主要有:水系沉积物测量和土壤测量,工作精度为1:5万,采样密度一般为4-8个点/km 2。
采样点在勘查区分布比较均匀(图1)[1]。
图1 设计采样点分布图水系沉积物测量和土壤测量数据具有三维特征,即采样点平面坐标及每一个采样点样品经过化验得出的金、银、铜、铅、锌等金属元素的含量,平面坐标由地质人员利用GPS 全球定位系统采集。
用Mapgiss程序绘制物化探等值线图及点位数据图方法说明一、建立数据表1、用电子表格建立成图元素表(不要表头,建议将平面坐标按Y、X、数据……列次序移到表前1、2…..列,Y、X坐标分别为7位、6位整数)2、另存为文本文件(制表符分隔)类型的新文件并取名(如文件名为茨竹箐原始数据表)二、Mapgiss投影转换1、打开Mapgiss程序主菜单→点击“实用服务”→点击“投影变换”→点击“P投影转换”→点击“U用户文件投影转换”→打开文本文件(茨竹箐原始数据表)2、选“指定分隔符”→指定坐标X、Y列(注意X、Y列可能倒置)3、点击“设置分隔符”→选“Tab”及“空格”→点击“数据类型”→将所有的字符串点为“双精度”→在“属性名称所在行”选框中选择数据(注意数据不能选“无”)→在“加入”列选定所需的坐标及元素值→确定4、点击“点图元参数”→选择子图参数(建议选编号35的圆点的子图号,高度宽度一般均为1,颜色1)→确定5、选“不需要投影”→点击“数据生成”→确定→关闭6、另取点文件名(如茨竹箐数据投影)→保存→退出三、等值线图的Mapgiss的DTM分析1、打开Mapgiss程序主菜单→点击“空间分析”→点击“DTM分析→点击“文件”→点击“打开数据文件”→点击“点数据文件”→打开点文件(如茨竹箐数据投影)2、点击“处理点线(P)”→点击“点数据高程提取”→在“高程属性项”中点击要成图的元素的值→确定3、点击“Tin模型”→点击“快速生成三角剖分网”→在是否保存选项中选择“否”4、点击“Tin模型”→点击“删除三角剖分网边”→手工删除不合理的剖分网边5、点击“Tin模型”→点击“追踪剖分等值线”①选“等值线套区”→选“绘制色阶”→可选或不选“保留边界”→选“等值线光滑处理”→在“光滑度”选项中选择“高程度”②点击“等值层值”→对等值线层分段参数中的“起始Z”、“终止Z”、“步长增”及“起始色”、“终止色”进行设置→点击“更新当前分段”→确定③点击“线参数”→对等值线的参数进行统一设置或双击线图标进行线参数分别设置④点击“注记参数”→对“注记的最大倾角”、“注记间最小允许距离”、“注记始层”、“频度”、“注记等值线线宽度”进行设置A、点击“注记格式”→对小数位数、记数法等进行设置→前缀符号、后缀符号设置→确定B、点击“注记字体”→对“字体尺寸”进行设置→点击“字体”,对字体(宋体、仿宋体、黑体等)设置、确定→点击“颜色”,对标注字体的颜色进行设置、确定→确定C、对“轴向标尺”可选或不选→确定⑤点击“文件”→点击“消除剖分工作区”→在是否保存选项中选择“否”⑥关闭→存文件名(茨竹箐点、线、面文件)四、点位及数据图的Mapgiss的DTM分析1、打开Mapgiss程序主菜单→点击“空间分析”→点击“DTM分析”→点击“文件”→点击“打开数据文件”→点击“点数据文件”→打开点文件(如茨竹箐数据投影)2、点击“处理点线(P)”→点击“点数据高程提取”→在“高程属性项”中点击要成图的元素的值→确定3、点击“模型应用(A)”→点击“高程点标注制图”①在“D缺省符号”单击图标“T1Dd”→点击“符号”→进行子图号选择(建议为35)→确定;点击“颜色”→进行子图颜色选择(建议为1)→确定→确定②对“标注位置”、“符号尺寸”(建议为1)、“间隔”等进行设置③点击“标注字体”→设置“字体尺寸”(建议为2~3)→设置“字体”及“颜色”→确定④点击“标注格式”→对小数位数、记数发等进行设置→前缀符号、后缀符号设置→确定⑤确定4、关闭→保存点文件(如点位数据),线文件及Tin类型文件可不保存五、成图应包含等值线图、点位图及数据图等1、等值线图用茨竹箐点、线、面文件成图及套合、整饰2、点位图及数据图用点位数据的点文件成图及套合、整饰以上为单元素等值线及点位数据成图(平面图)过程的简要说明,多元素成图可举一反三。
化探数据在MAPGIS中的处理方法研究
化探数据在MAPGIS中的处理方法研究
[摘要]目前mapgis技术已在地质工作中得到广泛的应用,本文简要介绍了mapgis在化探数据处理和后期成图工作中的使用方法以及操作过程中应注意的问题。
与传统的制图方法相比不仅能够缩短数据处理的周期,而且可以保证空间数据处理的精确性,具有较强的实用性。
[关键词]mapgis 化探数据点位图平面图
中图分类号:p632 文献标识码:p 文章编号:1009―914x (2013)22―0365―01
0 引言
矿产地质普查工作中为了搞清楚某些元素的分布状况,常常需要采集众多岩石样品,来对其元素含量进行一系列地球化学测试,从而形成大量的分析数据。
某些诸如地球化学水系沉积物测量和土壤测量数据具有三维特征,造成数据的众多纷杂。
然而利用mapgis 数字高程模拟系统中相应功能模块绘制研究区内测试元素的点位数据图、地球化学异常图以及其他等值线图,不仅能够缩短数据处理的周期,而且可以保证空间数据处理的精确性,具有较强的实用性。
1 excel数据预处理
首先应将gps数据(点号、坐标、时间、路线、高程等信息)保存成excel数据格式,来对这些数据进行预处理。
处理过程中需要注意将数据中的无用信息去除,但必须保留下采样点坐标、高程以。
利用RGMAPGIS自动绘制物化探异常平剖图摘要:本文主要论述了Excel软件整理后的物化探数据,通过数字填图系统RGMAPGIS软件自动绘制渐变颜色平剖图,并生成符合归档要求的Mapgis格式文件。
同时提出了制图前EXCEL数据要求及RGMAPGIS设置,以及制图过程中遇到的不同测线间出现正负值反向问题的解决方法,极大的方便了地质人员的野外工作,提高了工作效率,促进地质找矿工作。
关键词:Rgmapgis 自动绘制平剖面图数字填图系统1前言目前,在地质矿产勘查、科研单位及地矿院校中物化探平剖图(平面剖面图)的制作常通过Surfer、AutoCAD、Magpick实现,但此三种方法均有无法回避的缺陷,总体概括为:1、在Surfer网格立体图中,通过旋转和抑制实现图件绘制,该方法难以表达负值,且不能充填颜色,所形成的图件属非正式成果图件,用VB编制程序对Surfer进行二次开发后仍无法令人满意,难以普及;2、在AutoCAD 中形成平剖图(为线性图),再转入MapGIS中重新矢量化,作区上色,工作量较大,难以提高工作效率;3、用GEOMETRICS公司的G-856质子旋进磁力仪本身配带的magpick软件实现图件绘制,由于该软件为全外文,不能完全满足地质矿产生产、科研单位使用,且数据制作较繁琐[4]。
鉴于上述方法存在严重的缺陷,经过反复对比与实践应用,本文提出RGMAPGIS绘制物化探平剖面图的方法。
此方法所用绘图软件是数字地质调查RGMap(RGMapGIS和MEMapGIS)软件,该软件体系基于MapGIS、VC+6.0开发平台,是面向广大地质工作者和国内数字地质矿产调查需求与数字矿山的解决方案而开发的[5]。
其可形成任意角度的规则测网平面剖面图,不失真,能直接提供实际成果图,图件的曲线轮廓清晰、分明,具有立体效果,可以取得令人满意的效果。
2制图准备工作2.1数据格式要求Rgmapgis软件已成为物探、化探工作常用的绘图软件之一,可实现渐变色平剖图绘制。
地球化学探矿工作方法及注意事项异常下限计算公式:都采用Excle表格计算(原始数据参照表三)平均值:=A VERAGE(C2:C36)方差:STDEV(C2:C36)异常下限:平均值+K值*方差计算过程中自动剔除大于平均值加3倍离差的高值和小于平均值减3倍离差的低值。
K值自选(1-3)剔除次数的多少取决于没有大于和小于这些数据。
表一表二表三等值线图生成方法步骤:利用Excel先做一个三角部分文件,格式如图:A1:要打上notgrid.A2为生成点文件的X坐标 B2为Y坐标 C2为高程代表化学分析结果。
文件需要另存格式如图:点击保存,关闭表格。
打开MAPGIS6.7空间分析-DTM分析-点击文件打开三角部分文件。
如图:文件打开后在菜单栏中找到Grd模型打开里面有一栏离散数据网格化打开。
如图:网格化方法用:Kring泛克立格法网格化,文件换名保存文件。
“选择打开”,选三阶漂移如图:其它内容不用改动,改完后按确定。
“搜索打开”搜索类型改为八方向,其它内容不用改动,改完后按确定。
如图:全部改完后按确定。
再一次在Grd模型里找到平面等值线图绘制点击后打开离散数据网格化后保存的文件,如图:把文件打开如图:设置:等值线套区、绘制色阶、保留边界线全部选上。
光滑:等值线光滑处理选上,光滑度选择高程度。
等值线定层一般定四层,第一层为背景值,第二层为异常下限值,第三层为中带值(异常下限值的2倍),第四层为内带值(异常下限值的4倍)。
注记参数都改为YES。
区、线参数参照图例规范设定。
制图幅面:改为数据投影变换如图:原数据投影参数与结果数据投影参数都要改变,设置结果与投影点位图一致。
全部设置完后点击确定。
生成图像如图:生成图像后保存点、线、区。
保存好以后再一次打开MAPGIS6.7图形处理-输入编辑打开刚才已保存好的点、线、区文件进行图式修饰。
点位图制作方法步骤:利用Excel表格把所有化探数据先处理一下如图:注:ID代表总序号、YH代表样号、Y代表X轴坐标、X代表Y轴坐标、Au、Ag 代表元素化学分析结果。
基于RGMapGIS系统平台下物化探综合数据处理及图件制作
方法
王小平;薛胜利;王煜;李明贵
【期刊名称】《陕西地质》
【年(卷),期】2009(027)001
【摘要】数字地质调查RGMap(RGMapGIS和MEMapGIS)系统是目前应用于我国地质矿产资源调查数字化专用软件系统,在基础地质填图、矿产资源评价领域得到推广使用,笔者应用RGMapGIS系统集成的综合数据处理模块对物化探勘查获取的测点信息数据进行相关方法数据处理,并编制了物化探成果图件.
【总页数】7页(P68-74)
【作者】王小平;薛胜利;王煜;李明贵
【作者单位】陕西省地质调查院,西安,710054;陕西省地质调查院,西安,710054;陕西省地质调查院,西安,710054;陕西省地质调查院,西安,710054
【正文语种】中文
【中图分类】TP391/P631/P632
【相关文献】
1.应用MAPGIS处理地质、物化探图件 [J], 姜建利;阴曼宁;;
2.基于节能降耗系统平台的数据处理中间件研究 [J], 朱红磊;薛霄;宋俊坷;王益样
3.基于VBA的地震勘探综合信息图件制作方法及实现 [J], 钟家均
4.基于数据处理及图件的小麦-水稻种植制度的气候风险评估 [J], 赖纯佳;千怀遂;
段海来;宋秋洪;俞芬;张静芬;张轶秀
5.地物化综合剖面图的绘制——Mapgis与Rgmapgis相结合 [J], 潘明;张璞;管琪;郝彦珍;张彦伟;孙成杰
因版权原因,仅展示原文概要,查看原文内容请购买。
地球化学探矿工作方法及注意事项
异常下限计算公式:
都采用Excle表格计算(原始数据参照表三)
平均值:=A VERAGE(C2:C36)
方差:STDEV(C2:C36)
异常下限:平均值+K值*方差
计算过程中自动剔除大于平均值加3倍离差的高值和小于平均值减3倍离差的低值。
K值自选(1-3)
剔除次数的多少取决于没有大于和小于这些数据。
表一
表二
表三
等值线图生成方法步骤:
利用Excel先做一个三角部分文件,格式如图:
A1:要打上notgrid.A2为生成点文件的X坐标 B2为Y坐标 C2为高程代表化学分析结果。
文件需要另存格式如图:
点击保存,关闭表格。
打开MAPGIS6.7空间分析-DTM分析-点击文件打开三角部分文件。
如图:
文件打开后在菜单栏中找到Grd模型打开里面有一栏离散数据网格化打开。
如图:
网格化方法用:Kring泛克立格法网格化,文件换名保存文件。
“选择打开”,选三阶漂移如图:
其它内容不用改动,改完后按确定。
“搜索打开”搜索类型改为八方向,其它内容不用改动,改完后按确定。
如图:
全部改完后按确定。
再一次在Grd模型里找到平面等值线图绘制点击后打开离散数据网格化后保存的文件,如图:
把文件打开如图:
设置:等值线套区、绘制色阶、保留边界线全部选上。
光滑:等值线光滑处理选上,光滑度选择高程度。
等值线定层一般定四层,第一层为背景值,第二层为异
常下限值,第三层为中带值(异常下限值的2倍),第四层为内带值(异常下限值的4倍)。
注记参数都改为YES。
区、线参数参照图例规范设定。
制图幅面:改为数据投影变换如图:
原数据投影参数与结果数据投影参数都要改变,设置结果与投影点位图一致。
全部设置完后点击确定。
生成图像如图:
生成图像后保存点、线、区。
保存好以后再一次打开MAPGIS6.7图形处理-输入编辑打开刚才已保存好的点、线、区文件进行图式修饰。
点位图制作方法步骤:
利用Excel表格把所有化探数据先处理一下如图:
注:ID代表总序号、YH代表样号、Y代表X轴坐标、X代表Y轴坐标、Au、Ag 代表元素化学分析结果。
把内容复制到txt文件当中如图:
打开MAPGIS6.7实用服务-投影变换-在菜单栏中找到P投影转换里面有U用户文件投影转换打开。
如图:
打开文件为保存的txt文件如图:
选中按指定分隔符,需要注意X位于、Y位于位置不要弄错这个位置是根据你在数据处理时设定的位置。
用户投影参数、结果投影参数、设置分隔符需要改动数据如图:
用户投影参数:
结果投影参数;
设置分隔符:
数据类型:ID为长整型,YH、X、Y为字串符,Au为浮点。
小数位为二到四位。
注意:属性名称所在行一定要选上要不属性挂不上。
点图元参数设置:
子图号可任意选定,子图高宽3×3或4×4
利用RGMAPGIS(数字填图)软件作化探等值线图。
首先要先用Excel处理前期数据,(把所有附加的代号全部去掉)如图:
在用MAPGIS投影变换生成一个点位图,保存点文件。
打开RGMAPGIS添加点位图的点文件。
在该软件中找到,综合数据处理打开-在里面有一个等值线图打开。
如图:
选择点图层:把添加的点文件打开。
字段名称:选择所要做的元素分析。
字段值:自动出来不用改动。
点击“计算log10数字特征”开始计算异常下限。
一般我们都以±3倍为剔除值,大约剔除3次左右看右侧的直方图是否成正态分布就可以了。
小于此值剔除:-3倍标准方差,大于此值剔除:+3倍标准方差。
直到呈正态分布。
右侧直方图生成点击鼠标右键按保存图件就会生成MAPGIS格式把它保存。
点击下一步如图:
图件名称需要修改选择自定义,文件名改为你所做的元素名称。
搜索里面需要改为八方方向。
如图:
点击下一步,如图
它的设置与用MAPGIS所做的等值线图一致在这里不做更多的解释。
生成图件后点击完成。
如图
该文件将保存到你所打开图的文件里有一个地球化学文件,可以去那查找生成以后的等值线图。
打开该图利用MAPGIS进行修图。
利用RGMAPGIS做地球化学平面剖面图:
首先利用Excel做前期数据处理格式如图:ΔT也可以用化验分析的元素符号代替,但是不要有附件代号如(ω(Mo)/10-6)只要有Mo的元素符号就可以了。
打开RGMAPGIS点击综合数据处理-地球化学平面剖面图。
如图
点击“其他格式数据”找到前期在Excel所处理好的数据打开。
在相应的设置栏里设置相对应的数据。
剖面比例尺根据实际情况调整。
设置好以后点击下一步如图:
如果剖面图生成后不理想可以点击“上一步”从新调整比例尺、纵比例尺、锯尺长度,直到满意为止。
在生成剖面图时一定要注意一个环节就是前期数据处理时必须在同一个区做一个区的数据处理,如果两个区的采样位置不一样或者相差太远那么就不可能生成剖面图。
剖面图生成后按完成。
图件将保存到打开的图件所保存的文件夹里的地球化学文件夹里。
