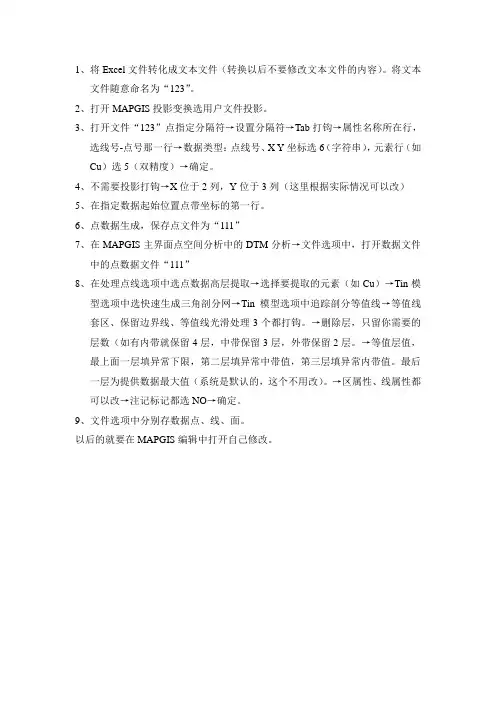

1、将Excel文件转化成文本文件（转换以后不要修改文本文件的内容）。
将文本
文件随意命名为“123”。
2、打开MAPGIS投影变换选用户文件投影。
3、打开文件“123”点指定分隔符→设置分隔符→Tab打钩→属性名称所在行，
选线号-点号那一行→数据类型：点线号、X Y坐标选6（字符串），元素行（如Cu）选5（双精度）→确定。
4、不需要投影打钩→X位于2列，Y位于3列（这里根据实际情况可以改）
5、在指定数据起始位置点带坐标的第一行。
6、点数据生成，保存点文件为“111”
7、在MAPGIS主界面点空间分析中的DTM分析→文件选项中，打开数据文件
中的点数据文件“111”
8、在处理点线选项中选点数据高层提取→选择要提取的元素（如Cu）→Tin模
型选项中选快速生成三角剖分网→Tin模型选项中追踪剖分等值线→等值线套区、保留边界线、等值线光滑处理3个都打钩。
→删除层，只留你需要的层数（如有内带就保留4层，中带保留3层，外带保留2层。
→等值层值，最上面一层填异常下限，第二层填异常中带值，第三层填异常内带值。
最后一层为提供数据最大值（系统是默认的，这个不用改）。
→区属性、线属性都可以改→注记标记都选NO→确定。
9、文件选项中分别存数据点、线、面。
以后的就要在MAPGIS编辑中打开自己修改。

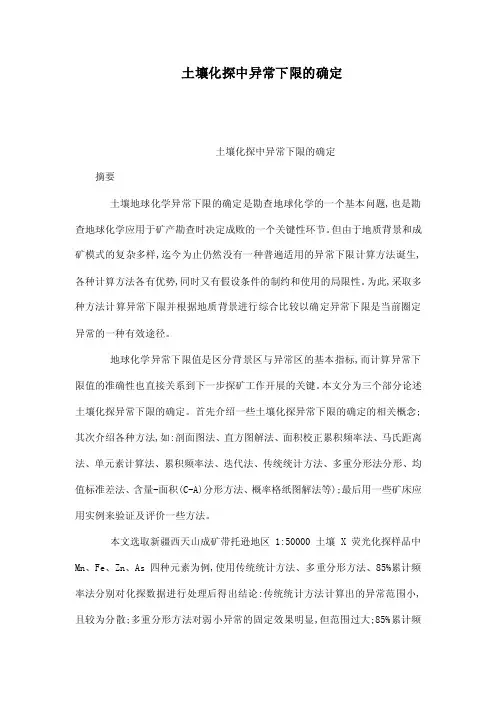

土壤化探中异常下限的确定土壤化探中异常下限的确定摘要土壤地球化学异常下限的确定是勘查地球化学的一个基本问题,也是勘查地球化学应用于矿产勘查时决定成败的一个关键性环节。
但由于地质背景和成矿模式的复杂多样,迄今为止仍然没有一种普遍适用的异常下限计算方法诞生,各种计算方法各有优势,同时又有假设条件的制约和使用的局限性。
为此,采取多种方法计算异常下限并根据地质背景进行综合比较以确定异常下限是当前圈定异常的一种有效途径。
地球化学异常下限值是区分背景区与异常区的基本指标,而计算异常下限值的准确性也直接关系到下一步探矿工作开展的关键。
本文分为三个部分论述土壤化探异常下限的确定。
首先介绍一些土壤化探异常下限的确定的相关概念;其次介绍各种方法,如:剖面图法、直方图解法、面积校正累积频率法、马氏距离法、单元素计算法、累积频率法、迭代法、传统统计方法、多重分形法分形、均值标准差法、含量-面积(C-A)分形方法、概率格纸图解法等);最后用一些矿床应用实例来验证及评价一些方法。
本文选取新疆西天山成矿带托逊地区1:50000土壤X荧光化探样品中Mn、Fe、Zn、As四种元素为例,使用传统统计方法、多重分形方法、85%累计频率法分别对化探数据进行处理后得出结论:传统统计方法计算出的异常范围小,且较为分散;多重分形方法对弱小异常的固定效果明显,但范围过大;85%累计频率法与传统方法所得异常下限值比较接近,但对弱小异常的识别效果相对于传统方法显著;对化探找金中背景值、异常下限的传统计算方法进行了讨论;土壤元素异常下限值的确定对环境地球化学评价具有重要意义。
传统异常下限值计算方法仅适用于元素含量数据呈正态分布的情况, 而事实上土壤元素含量的空间分布极其复杂, 很可能具有多重分形分布特征。
本文利用校正累积频率分形方法确定铜陵矿区土壤中的异常下限值为1.687 mg / kg , 并据此圈定了异常范围。
与传统方法所确定的异常下限值及相应异常区域对比, 分形方法圈定的异常区域范围更广, 更为合理、有效。
本文由中国地质调查局综合研究项目(编号:20010200015)资助。
改回日期:2003211218;责任编辑:宫月萱。
第一作者:李随民,男,1971年生,在读博士生,主要从事地学信息处理的研究;E -mail :smli71@ 。

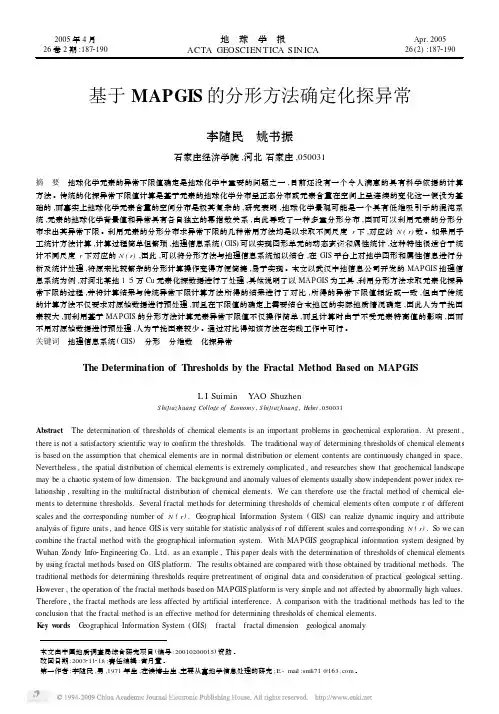

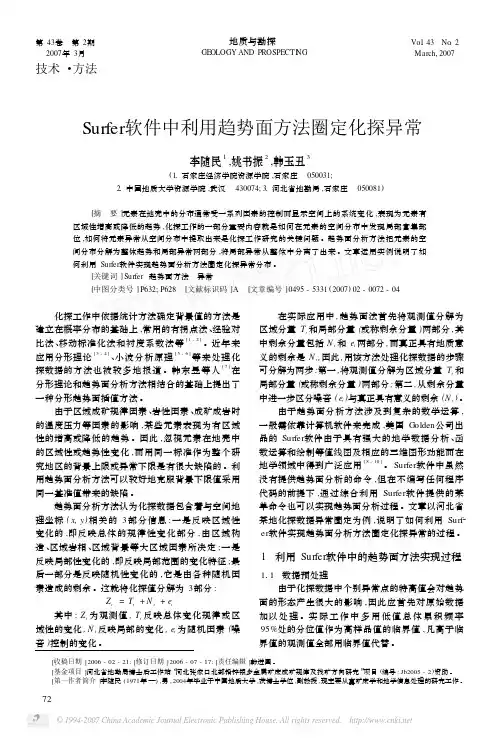

基于MAPGIS 的分形方法确定化探异常李随民 姚书振石家庄经济学院,河北石家庄,050031摘 要 地球化学元素的异常下限值确定是地球化学中重要的问题之一,目前还没有一个令人满意的具有科学依据的计算方法。
传统的化探异常下限值计算是基于元素的地球化学分布呈正态分布或元素含量在空间上呈连续的变化这一假设为基础的,而事实上地球化学元素含量的空间分布是极其复杂的,研究表明,地球化学景观可能是一个具有低维吸引子的混沌系统,元素的地球化学背景值和异常具有各自独立的幂指数关系,由此导致了一种多重分形分布,因而可以利用元素的分形分布求出其异常下限。
利用元素的分形分布求异常下限的几种常用方法均是以求取不同尺度r 下,对应的N (r )数。
如果用手工统计方法计算,计算过程简单但繁琐,地理信息系统(GIS )可以实现图形单元的动态查询和属性统计,这种特性很适合于统计不同尺度r 下对应的N (r ),因此,可以将分形方法与地理信息系统加以结合,在GIS 平台上对地学图形和属性信息进行分析及统计处理,将原来比较繁杂的分形计算操作变得方便简捷,易于实现。
本文以武汉中地信息公司开发的MAPGIS 地理信息系统为例,对河北某地1∶5万Cu 元素化探数据进行了处理,具体说明了以MAPGIS 为工具,利用分形方法求取元素化探异常下限的过程,并将计算结果与传统异常下限计算方法所得的结果进行了对比,所得的异常下限值相近或一致,但由于传统的计算方法不仅要求对原始数据进行预处理,而且在下限值的确定上需要结合本地区的实际地质情况确定,因此人为干扰因素较大,而利用基于MAPGIS 的分形方法计算元素异常下限值不仅操作简单,而且计算时由于不受元素特高值的影响,因而不用对原始数据进行预处理,人为干扰因素较少。
化探异常圈定、分类、评价及查证目录●1/5万地球化学普查 (1)1.异常圈定 (1)1.1异常下限的确定方法 (1)1.2异常浓度分级（带）方法 (3)2.化探异常分类 (3)2.1 找矿意义分类 (3)2.2按采样介质分类 (4)2.3按引起异常的地质因素划分 (4)2.4按异常范围与强度（浓度）划分 (4)3.化探异常优选及评价 (5)3.1化探异常的特点 (5)3.2异常优选与评价准则 (5)3.3 化探异常本身的评价参数 (6)3.4 化探异常的初步筛选 (8)3.5优选化探异常的方法技术 (9)3.6非找矿目的化探异常评价 (10)3.7异常评价和查证工作程序 (10)3.8异常评价与找矿效果 (12)4.化探异常查证 (12)4.1化探异常查证的目的 (12)4.2化探异常查证方法 (13)4.3化探异常查证须配快速分析 (13)●土壤地球化学测量 (13)1.1原始资料 (13)1.2成果报告 (14)2.资料的检查与验收 (14)3.资料整理的基本步骤和内容 (14)4.异常的解释推断 (14)附录F 土壤测量地球化学异常登记卡 (16)●1/5万地球化学普查1.异常圈定1.1异常下限的确定方法地质情况较简单，元素呈单峰分布，或者可以看出分布中有一个单一的背景全域和一个异常全域，就可以在全测区内(剔除高值点)计算出一个统一的背景平均值及异常下限，单峰分布时其计算式为：对数背景平均值：∑∑=ffXX L 对数标准离差：1)(22--=∑∑n nfX fX L L λ对数异常下限：λ2+=L L X T∑=57f ∑=9.83L fX ∑=53.1252L fX ∑=21.7039)(2L fX 对数背景平均值: g g f fXX L /lg 4719.1579.83μ===∑∑其反对数，即背景平均值 g g X /64.29μ= 对数标准离差：)/(lg 1909.0565721.703953.1251)(22g g n n fX fX L L μλ=-=--=∑∑ 对数异常下限： )/(40.71)/(lg 8537.11909.024719.12g g g g X T L L μμλ==⨯+=+=当1：5万化探普查区部署在异常区或矿区外围时，往往在频率分布中有一个单一的背景全域和一个异常全域交迭而出现双峰，或频率分布曲线呈不对称的正向偏斜，此时一般可利用众值m 。

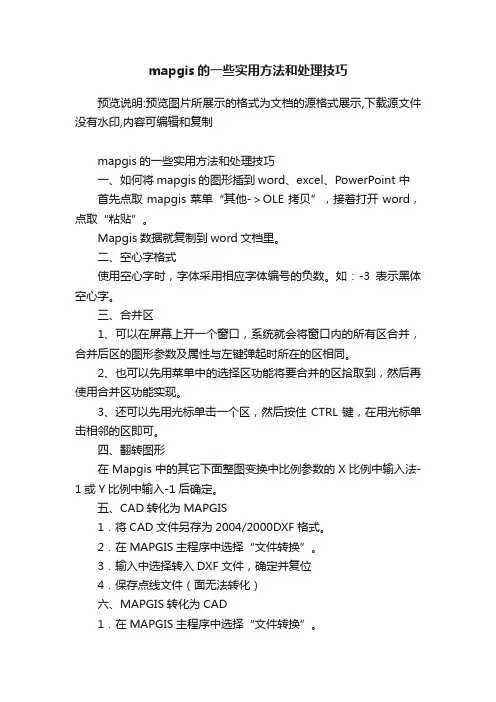

mapgis的一些实用方法和处理技巧预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制mapgis的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。
Mapgis数据就复制到word文档里。
二、空心字格式使用空心字时，字体采用相应字体编号的负数。
如：-3表示黑体空心字。
三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。
2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。
3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。
四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。
五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。
2．在MAPGIS主程序中选择“文件转换”。
3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。
2．分别装入点线文件，复位并全选。
3．输出中选择“部分图形方式输入DXF”全选并确定。
4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。
5．保存成CAD格式。
七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。
在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。
八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

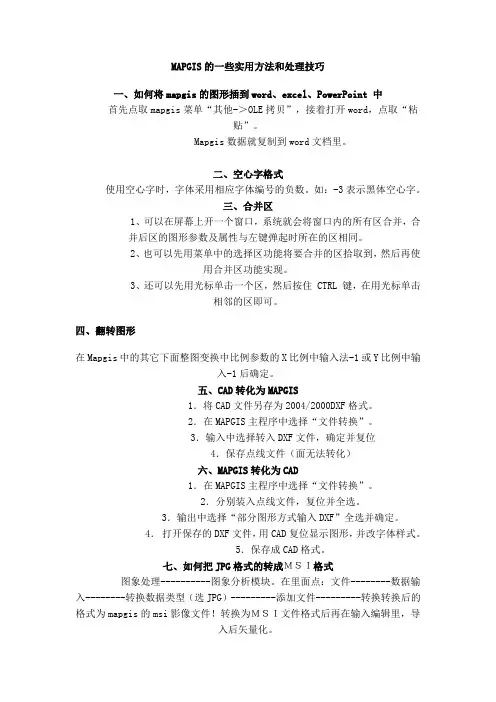

MAPGIS的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。
