现代信号处理_复习总结

信号与系统-复习总结.doc信号与系统复习总结前言信号与系统是电子工程、通信工程和自动控制等专业的基础课程之一。

它主要研究信号的特性、系统的分析方法以及信号与系统之间的相互作用。

通过对信号与系统的学习，可以为后续课程打下坚实的基础。

以下是我对信号与系统课程的复习总结。

第一部分：信号的基本概念1.1 信号的分类信号可以分为连续时间信号和离散时间信号，根据信号的确定性与否，又可以分为确定性信号和随机信号。

1.2 信号的基本属性信号的基本属性包括幅度、频率、相位和时延等。

这些属性决定了信号的基本特性。

1.3 信号的运算信号的基本运算包括加法、减法、乘法、卷积等。

这些运算是信号处理中的基础。

第二部分：系统的特性2.1 系统的分类系统可以分为线性时不变系统（LTI系统）、线性时变系统、非线性系统等。

2.2 系统的特性系统的特性包括因果性、稳定性、可逆性等。

这些特性决定了系统对信号的处理能力。

2.3 系统的数学模型系统的数学模型通常包括差分方程、状态空间模型、传递函数等。

第三部分：信号与系统的分析方法3.1 时域分析时域分析是直接在时间轴上对信号进行分析的方法，包括信号的时域特性分析和系统的时域响应分析。

3.2 频域分析频域分析是将信号从时间域转换到频率域进行分析的方法，包括傅里叶变换、拉普拉斯变换等。

3.3 复频域分析复频域分析是利用拉普拉斯变换将信号和系统从时域转换到复频域进行分析的方法。

3.4 系统的状态空间分析状态空间分析是一种现代的系统分析方法，它利用状态变量来描述系统的动态行为。

第四部分：信号与系统的实际应用4.1 通信系统信号与系统的知识在通信系统中有着广泛的应用，如信号的调制与解调、信道编码与解码等。

4.2 控制系统在控制系统中，信号与系统的知识用于系统的设计和分析，如PID控制器的设计、系统稳定性分析等。

4.3 滤波器设计滤波器设计是信号处理中的一个重要应用，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器的设计。

第1章 离散时间信号与系统1、 傅里叶分析和Z 变换的区别、缺陷、特点关系：点数为N 的有限长序列x(n)的Z 变换为X(z),而其离散傅里叶变换为X(k)，两者均表示了同一有限长序列x(n)的变换,它们之间的关系是:对z 变换在单位圆上取样可得DFT 。

而DFT 的内插就是变换。

傅里叶变换优缺点(1) 傅里叶变换缺乏时间和频率的定位功能 (2) 傅里叶变换对于非平稳信号的局限性(3) 傅里叶变换在时间和频率分辨率上的局限性傅立叶变换是最基本得变换，由傅里叶级数推导出。

傅立叶级数只适用于周期信号，把非周期信号看成周期T 趋于无穷的周期信号，就推导出傅里叶变换，能很好的处理非周期信号的频谱。

但是傅立叶变换的弱点是必须原信号必须绝对可积，因此适用范围不广。

Z 变换的本质是离散时间傅里叶变换（DTFT ），如果说拉普拉斯变换专门分析模拟信号，那Z 变换就是专门分析数字信号，Z 变换可以把离散卷积变成多项式乘法，对离散数字系统能发挥很好的作用。

Z 变换看系统频率响应，就是令Z 在复频域的单位圆上跑一圈，即Z=e^(j2πf)，即可得到频率响应。

2、系统的记忆性、因果性、可逆性(1)记忆性如果系统在任意时刻n0的响应仅与该时刻的输入f(n0)有关，而与其它时刻的输入无关，则称该系统为非记忆系统（或系统无记忆性），否则称为记忆系统。

系统的记忆性有时也被称为动态特性。

该特性强调系统的响应是否仅与当前时刻的输入有关。

对于无记忆LTI 系统，其系统冲激响应为，其中()()h n K n δ=，K 为一常数。

由于系统频率响应是冲激响应的傅氏变换、系统函数为系统冲激响应的z 变换，因此，无记忆LTI 系统的系统频率响应和系统函数分别为H(ω)=K ，H(z)=K 。

(2) 因果性如果系统任意时刻的响应与以后的输入无关，则该系统称为因果系统（或系统具有因果性），否则为非因果系统。

该特性强调的是，系统的响应是否与未来的输入有关。

第一章信号1.信息是消息的内容，消息是信息的表现形式，信号是信息的载体2.信号的特性：时间特性，频率特性3.若信号可以用确定性图形、曲线或数学表达式来准确描述，则该信号为确定性信号若信号不遵循确定性规律，具有某种不确定性，则该信号为随机信号4.信号分类：能量信号，一个信号如果能量有限；功率信号，如果一个信号功率是有限的5.周期信号、阶跃信号、随机信号、直流信号等是功率信号，它们的能量为无限6.信号的频谱有两类：幅度谱，相位谱7.信号分析的基本方法：把频率作为信号的自变量，在频域里进行信号的频谱分析第二章连续信号的频域分析1.周期信号频谱分析的常用工具：傅里叶三角级数;傅里叶复指数2.利用傅里叶三角级数可以把周期信号分解成无穷多个正、余弦信号的加权和3频谱反映信号的频率结构，幅频特性表示谐波的幅值，相频特性反映谐波的相位4.周期信号频谱的特点：离散性，谐波性，收敛性5.周期信号由无穷多个余弦分量组成周期信号幅频谱线的大小表示谐波分量的幅值相频谱线大小表示谐波分量的相位6.周期信号的功率谱等于幅值谱平方和的一半，功率谱反映周期信号各次谐波的功率分配关系，周期信号在时域的平均功率等于其各次谐波功率之和7.非周期信号可看成周期趋于无穷大的周期信号8.周期T0增大对频谱的影响：谱线变密集，谱线的幅度减少9.非周期信号频谱的特点：非周期信号也可以进行正交变换；非周期信号完备正交函数集是一个无限密集的连续函数集；非周期信号的频谱是连续的；非周期信号可以用其自身的积分表示10.常见奇异信号：单位冲激信号，单位直流信号，符号函数信号，单位阶跃信号11.周期信号的傅里叶变换：周期信号：一个周期绝对可积◊傅里叶级数◊离散谱非周期信号：无限区间绝对可积◊傅里叶变换◊连续谱12.周期信号的傅立叶变换是无穷多个冲激函数的线性组合脉冲函数的位置：ω＝nω0 , n=0,±1,±2, …..脉冲函数的强度：傅里叶复指数系数的2π倍周期信号的傅立叶变换也是离散的；谱线间隔与傅里叶级数谱线间隔相同13.信号的持续时间与信号占有频带成反比14.信号在时域的翻转，对应信号在频域的翻转15.频域频移，时域只有相移，幅频不变；时域相移，只导致频域频移，相位不变第三章 连续信号分析1.正弦信号的性质：两个同频正弦信号相加，仍得同频信号，且频率不变，幅值和相位改变;频率比为有理整数的正弦信号合成为非正弦周期信号，以低频（基频f0）为基频，叠加一个高频 (频nf0)分量2.函数f(t)与冲激函数或阶跃函数的卷积: f(t)与冲激函数卷积，结果是f(t)本身; f(t)与冲激偶的卷积,δ(t)称为微分器 f(t)与阶跃函数的卷积, u(t)称为积分器 3. 函数正交的充要条件是它们的内积为0第二章 离散傅里叶变换及其快速算法1.时域上周期序列的离散傅里叶级数在频域上仍是一个周期序列2.周期卷积特性：同周期序列的时域卷积等于频域的乘积同周期序列的时域乘积等于频域的卷积3.周期卷积与线性卷积的区别：线性卷积在无穷区间求和;周期卷积在一个主值周期内求和4.有限长序列隐含着周期性)()()(t f t t f '='*δ⎰∞-=*td f t u t f λλ)()()(5.有限长序列的循环移位导致频谱线性相移而对频谱幅度无影响6．FFT的计算工作量：FFT算法对于N点DFT,仅需(N/2)log2N次复数乘法运算和Nlog2N 次复数加法第三章随机信号分析与处理1 随机信号是随时间变化的随机变量，用概率结构来描述。

信号处理知识点信号处理是现代电子通信领域中非常重要的一个概念，它涉及到信号的获取、传输、处理和分析等方面。

在数字通信系统中，信号处理技术的应用越来越广泛，可以提高信号的质量和可靠性。

本文将介绍一些信号处理的基本知识点，帮助读者更好地理解这一概念。

一、信号的分类信号可以分为模拟信号和数字信号两种类型。

模拟信号是连续的信号，可以取任意实数值；数字信号是离散的信号，只能取有限个值。

在实际应用中，数字信号更常见，因为数字信号可以利用数字处理器进行高效处理。

二、采样定理采样定理是数字信号处理中非常重要的一个理论基础，它规定了对于一个连续信号，要进行数字化处理，就需要以足够高的频率采样才能准确地还原原始信号。

采样定理的公式为：Fs ≥ 2Fm，其中Fs表示采样频率，Fm表示信号最高频率成分。

如果采样频率小于两倍的信号最高频率成分，会导致信号混叠，无法正确还原。

三、离散傅里叶变换（DFT）DFT是一种将时域信号转换为频域信号的方法，是数字信号处理中常用的一种技术。

DFT算法可以将一个N点的离散信号转换为其N点频谱。

通过DFT，可以方便地对信号进行频域分析，得到信号的频谱信息。

四、滤波器滤波器是信号处理中常用的一种工具，用于去除信号中不需要的成分，保留感兴趣的频率范围。

滤波器根据频率响应可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等种类。

滤波器在通信系统、音频处理等领域有着广泛的应用。

五、数字滤波数字滤波是指在数字信号处理中，通过数字算法实现滤波的过程。

数字滤波可以采用FIR（有限脉冲响应）滤波器或IIR（无限脉冲响应）滤波器实现。

与模拟滤波器相比，数字滤波器更具灵活性和可靠性，且易于实现。

六、信号重构在数字信号处理中，信号重构是一个重要的步骤，用于从离散信号中还原出原始连续信号。

信号重构的方法有很多种，包括插值、抽取和滤波等技术。

通过信号重构，可以准确还原原始信号，保证信号处理的准确性。

七、信号编解码信号编解码是数字通信中不可或缺的一个环节，它涉及到将数字信息转换为模拟信号发送，并在接收端将接收的模拟信号重新转换为数字信息。

信号处理知识点总结 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】第一章信号1.信息是消息的内容，消息是信息的表现形式，信号是信息的载体2.信号的特性：时间特性，频率特性3.若信号可以用确定性图形、曲线或数学表达式来准确描述，则该信号为确定性信号若信号不遵循确定性规律，具有某种不确定性，则该信号为随机信号4.信号分类：能量信号，一个信号如果能量有限；功率信号，如果一个信号功率是有限的5.周期信号、阶跃信号、随机信号、直流信号等是功率信号，它们的能量为无限6.信号的频谱有两类：幅度谱，相位谱7.信号分析的基本方法：把频率作为信号的自变量，在频域里进行信号的频谱分析第二章连续信号的频域分析1.周期信号频谱分析的常用工具：傅里叶三角级数;傅里叶复指数2.利用傅里叶三角级数可以把周期信号分解成无穷多个正、余弦信号的加权和3频谱反映信号的频率结构，幅频特性表示谐波的幅值，相频特性反映谐波的相位4.周期信号频谱的特点：离散性，谐波性，收敛性5.周期信号由无穷多个余弦分量组成周期信号幅频谱线的大小表示谐波分量的幅值相频谱线大小表示谐波分量的相位6.周期信号的功率谱等于幅值谱平方和的一半，功率谱反映周期信号各次谐波的功率分配关系，周期信号在时域的平均功率等于其各次谐波功率之和7.非周期信号可看成周期趋于无穷大的周期信号8.周期T0增大对频谱的影响：谱线变密集，谱线的幅度减少9.非周期信号频谱的特点：非周期信号也可以进行正交变换；非周期信号完备正交函数集是一个无限密集的连续函数集；非周期信号的频谱是连续的；非周期信号可以用其自身的积分表示10.常见奇异信号：单位冲激信号，单位直流信号，符号函数信号，单位阶跃信号11.周期信号的傅里叶变换：周期信号：一个周期绝对可积à傅里叶级数à离散谱非周期信号：无限区间绝对可积à傅里叶变换à连续谱12.周期信号的傅立叶变换是无穷多个冲激函数的线性组合脉冲函数的位置：ω＝nω0 , n=0,±1,±2, …..脉冲函数的强度：傅里叶复指数系数的2π倍周期信号的傅立叶变换也是离散的；谱线间隔与傅里叶级数谱线间隔相同13.信号的持续时间与信号占有频带成反比14.信号在时域的翻转，对应信号在频域的翻转15.频域频移，时域只有相移，幅频不变；时域相移，只导致频域频移，相位不变第三章 连续信号分析1.正弦信号的性质：两个同频正弦信号相加，仍得同频信号，且频率不变，幅值和相位改变;频率比为有理整数的正弦信号合成为非正弦周期信号，以低频（基频f0）为基频，叠加一个高频 (频nf0)分量2.函数f(t)与冲激函数或阶跃函数的卷积: f(t)与冲激函数卷积，结果是f(t)本身; f(t)与冲激偶的卷积,d(t)称为微分器f(t)与阶跃函数的卷积, u(t)称为积分器 3. 函数正交的充要条件是它们的内积为0第二章 离散傅里叶变换及其快速算法1.时域上周期序列的离散傅里叶级数在频域上仍是一个周期序列2.周期卷积特性：同周期序列的时域卷积等于频域的乘积同周期序列的时域乘积等于频域的卷积3.周期卷积与线性卷积的区别：线性卷积在无穷区间求和;周期卷积在一个主值周期内求和4.有限长序列隐含着周期性5.有限长序列的循环移位导致频谱线性相移而对频谱幅度无影响6．FFT 的计算工作量：FFT 算法对于N 点DFT,仅需(N/2)log2N次复数乘法运算和Nlog2N 次复数加法)()()(t f t t f '='*δ⎰∞-=*td f t u t f λλ)()()(第三章随机信号分析与处理1 随机信号是随时间变化的随机变量，用概率结构来描述。

学习要点u 1.课随机变量的描述 u 2.随机变量的数值特征 u 3.离散随机过程 u 4.狭义平衡随机过程 u 5.随机过程的数值特征 u 随机过程的数值特征u 6.自相关序列和自协方差序列 u 7.离散随机过程的平均u 8.相关序列和协方差序列的性质 u 9.功率谱u 10.离散随机信号通过线性非移变系统 习题一解：因为正弦与余弦为正交函数：12()cos()sin(),()PSD pi i i i i i i x n A w n B w n A B x n σ==+∑设　其中随机变量都服从均值为零、方差为的高斯分布，并且两两之间互相独立。

求的均值、自相关函数和功率谱密度（）。

[][][]111()()cos()sin() cos()+sin() =0pi i ii i p p i i i ii i x n E x n E A w n B w n E A w n E B w n ===⎛⎫=+ ⎪⎝⎭∑∑∑的均值为：＝[][]1211221112121112()()()()=cos()sin()cos()sin()cos()cos()sin()sin()=cos(),-p p i i i i i i i i i i p p p p i j i j i j i j i j i i px n x n E x n x n E A w n B w n A w n B w n E A A w n w n E B B w n w n w m m n n φσ======⎛⎫⎛⎫++⎪⎪⎝⎭⎝⎭⎡⎤⎡⎤+⎣⎦⎣⎦=∑∑∑∑∑∑∑的自相关函数为：＝第二章维纳滤波器第二章维纳滤波器习题课 内容• 维纳滤波器分类 • 维纳滤波器的时域解 • 维纳滤波器的Z 域解 • 维纳滤波器的预测器 一、维纳滤波分类二、维纳滤波的时域解三、维纳滤波的复频域(Z)解[][][][]1221222()P ()FT ()()=FT cos(),-(-)()=(-)()p i i pi i ipi i i x n x n x n x n w m m n n w w w w w w w w φσσπδδσπδδ⎡⎤=⎣⎦⎡⎤=⎢⎥⎣⎦=++++∑∑∑的功率谱函数为：(2)ˆ(),(-1),(-2),,()x n x n x n s n N + 由过去的观测值估计当前甚至将来的信号值，即以来确定，这属于预测或外推。

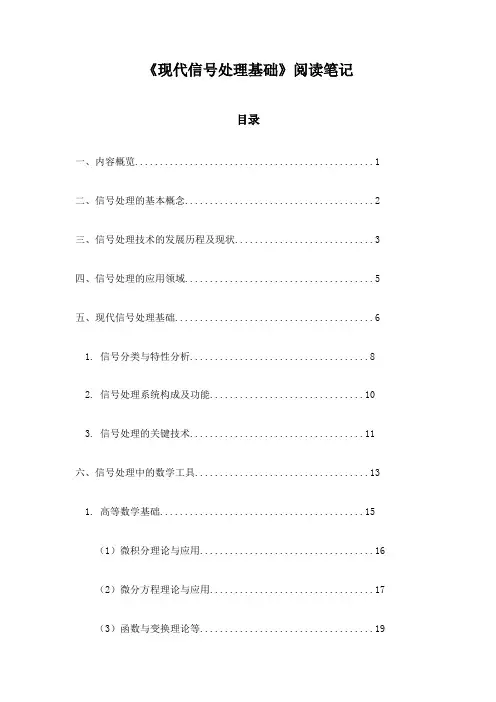

《现代信号处理基础》阅读笔记目录一、内容概览 (1)二、信号处理的基本概念 (2)三、信号处理技术的发展历程及现状 (3)四、信号处理的应用领域 (5)五、现代信号处理基础 (6)1. 信号分类与特性分析 (8)2. 信号处理系统构成及功能 (10)3. 信号处理的关键技术 (11)六、信号处理中的数学工具 (13)1. 高等数学基础 (15)（1）微积分理论与应用 (16)（2）微分方程理论与应用 (17)（3）函数与变换理论等 (19)2. 信号与系统分析基础 (21)（1）信号的时域分析 (22)（2）信号的频域分析 (23)（3）信号的变换域分析等 (25)一、内容概览信号和系统的基本概念：在这一章节中，我了解到信号与系统的定义，性质以及基本分析方法。

这些内容为我理解后续复杂的内容打下了基础。

信号处理的基本原理：涵盖了信号处理的各个方面，包括滤波、变换、调制、解调等基本原理。

这些原理是信号处理技术的核心，对于理解现代通信、音频处理等领域至关重要。

数字信号处理：详细介绍了数字信号处理的基本原理和方法，包括信号的数字化表示、采样、量化等。

这部分内容也介绍了数字滤波器和数字信号处理算法的应用。

现代信号处理的应用：该部分讨论了信号处理在通信、医学影像处理、音频处理等领域的应用。

我认识到信号处理不仅仅是一种理论或技术，它在实际生活中的应用是广泛且深入的。

信号检测与估计理论：此部分详细介绍了信号检测与估计的基本原理和方法，包括信号检测、参数估计等内容。

这些内容对于理解无线通信、雷达等领域有着重要的价值。

信号的变换理论：涵盖了信号的各类变换理论，如傅里叶变换、小波变换等。

这些变换理论在信号分析和处理中发挥着重要的作用。

通过阅读这些内容，我对现代信号处理有了更深入的理解，也认识到了信号处理在现代社会中的重要作用。

在接下来的阅读中，我期待更深入地了解这些理论在实际应用中的实现方式，以及面临的挑战和未来的发展趋势。

现代信号处理知识点总结引言信号处理是一个广泛的领域，涉及到从基本的模拟信号处理到复杂的数字信号处理等多个方面。

在现代社会中，信号处理技术已经得到广泛应用，涉及到通信、图像处理、音频处理、生物医学工程等众多领域。

信号处理技术的不断发展和应用，为我们的生活带来了很多方便和改变。

本文将从基本的信号处理原理到现代的数字信号处理技术，对信号处理的知识点进行总结和介绍。

基本信号处理原理在信号处理领域，信号是指随着时间的变化而变化的一种物理量。

信号可以分为模拟信号和数字信号两种类型。

模拟信号是连续变化的信号，而数字信号是离散的信号。

在信号处理中，我们要对信号进行采样、量化和编码等处理。

采样是指在一定时间间隔内对模拟信号进行采集，得到离散的样本点。

采样过程中，需要考虑采样频率和最高频率的问题。

采样频率过低会导致信号失真，而采样频率过高会浪费资源。

量化是指将连续的模拟信号转换为离散的数字信号。

量化过程中，需要确定量化级数和量化误差等参数。

量化级数越大，信号的精度越高，但会增加数据量。

而量化误差是指模拟信号与数字信号之间的误差，它会影响信号的质量。

编码是指将量化后的数字信号进行编码传输或存储。

在信号处理中，有很多种编码方式，如脉冲编码调制（PCM）、脉冲位置调制（PPM）、脉冲振幅调制（PAM）等。

不同的编码方式有不同的特点和适用场景。

数字信号处理技术数字信号处理（DSP）是对数字信号进行处理和分析的技术。

它具有精度高、灵活性强、稳定可靠等优点，因此在通信、音视频处理、生物医学工程等领域得到广泛应用。

数字信号处理技术主要包括信号滤波、信号变换、频谱分析、时域分析等多个方面。

信号滤波是指通过对信号进行滤波，去除噪声和干扰等不必要的成分，保留信号中有用的信息。

滤波技术主要包括数字滤波器设计、滤波器特性、滤波器实现等内容。

数字滤波器可以分为有限脉冲响应（FIR）滤波器和无限脉冲响应（IIR）滤波器两种类型。

信号变换是将一个信号转换成另一个信号的过程。
