住宅小区综合管网设计内容及参考价格

学号：08434125 常州大学毕业设计（论文）（2012届）题目常州市聚湖半岛住宅小区给水排水管网综合设计学生杨秋荣学院环境与安全工程学院专业班级给水082 校内指导教师彭明国专业技术职务高工校外指导老师专业技术职务二○一二年六月常州聚湖半岛小区给排水管网综合设计摘要: 给水排水工程是城市主要基础设施之一，随着社会经济和城市建设的不断发展，城市基础设施及功能的不断完善,城市发展对给水排水工程的设计和建设提出了更高要求。

课题主要研究常州市聚湖半岛小区室外给水、污水和雨水管线的综合设计，建立该住宅小区完善的给水排水管网系统。

结合常州市城市规划有关规范，进行给水管网布置、管网定线的优化设计及管网的技术经济计算，建立污水管网和雨水管网水力模型，计小区给排水水量,进行可靠的水力计算及校核，完善给水、污水及雨水的平面和主干管纵剖面布置，合理选用给排水管道材料,综合好城市地下管线.提出了一套完整的住宅小区给水排水综合管网方案,并进行了给水排水管网工程设计和运行管理的优化，确保了小区给水排水管网的安全、环保和可持续发展。

关键词：常州市、给排水、管网、小区。

The integrated design of community water supply and drainage pipe network together in Changzhou lake peninsula Abstract：water supply and drainage engineering is one of the main city infrastructure, along with the social economy and the continuous development of city construction, the city infrastructure and the continuous improvement of the function, development of city water and wastewater engineering design and construction raised taller requirement. The main research topic a district of changzhou city water supply, sewage and outdoor rain pipeline integrated design，build the residential area perfect water pipe network system. Combined with changzhou city planning related codes, water distribution network, and the pipeline layout for the optimization design of the line and network technology economic calculation, building up sewage pipe network and the rain hydraulic model, plan of water supply and drainage area, reliable hydraulic calculation and checking, improve water supply，sewage and rainwater plane and ZhuGanGuan ZongPouMian ? layoutKeywords: changzhou, water supply and drainage, and the pipeline, the village.目录1 引言 (1)1。

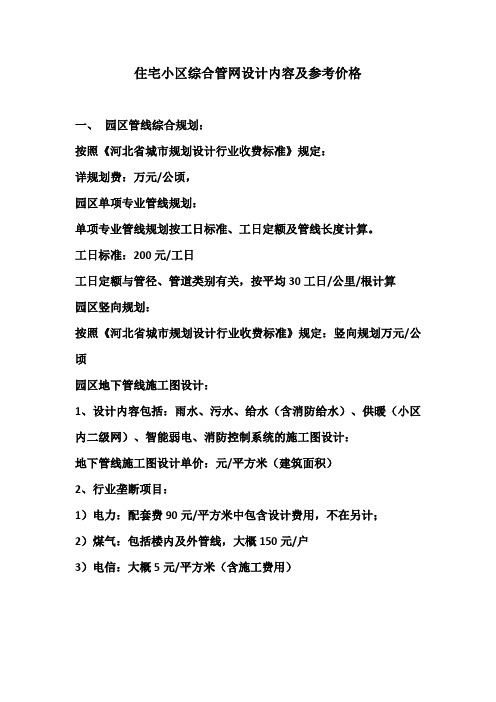

住宅小区综合管网设计内容及参考价格
一、园区管线综合规划：
按照《河北省城市规划设计行业收费标准》规定：
详规划费：万元/公顷，
园区单项专业管线规划：
单项专业管线规划按工日标准、工日定额及管线长度计算。

工日标准：200元/工日
工日定额与管径、管道类别有关，按平均30工日/公里/根计算
园区竖向规划：
按照《河北省城市规划设计行业收费标准》规定：竖向规划万元/公顷
园区地下管线施工图设计：
1、设计内容包括：雨水、污水、给水（含消防给水）、供暖（小区内二级网）、智能弱电、消防控制系统的施工图设计：
地下管线施工图设计单价：元/平方米（建筑面积）
2、行业垄断项目：
1）电力：配套费90元/平方米中包含设计费用，不在另计；
2）煤气：包括楼内及外管线，大概150元/户
3）电信：大概5元/平方米（含施工费用）。

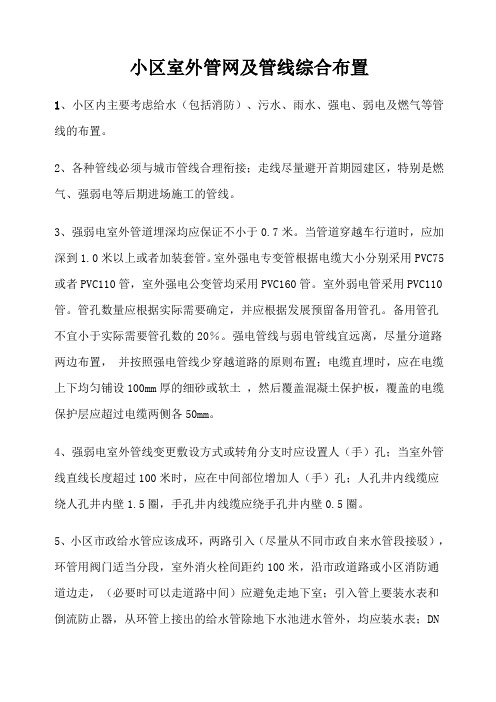

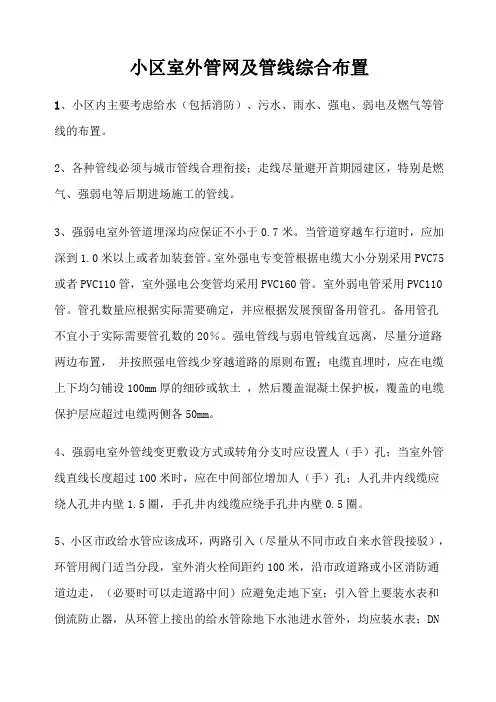

小区室外管网及管线综合布置1、小区内主要考虑给水（包括消防）、污水、雨水、强电、弱电及燃气等管线的布置。

2、各种管线必须与城市管线合理衔接；走线尽量避开首期园建区，特别是燃气、强弱电等后期进场施工的管线。

3、强弱电室外管道埋深均应保证不小于0.7米。

当管道穿越车行道时，应加深到1.0米以上或者加装套管。

室外强电专变管根据电缆大小分别采用PVC75或者PVC110管，室外强电公变管均采用PVC160管。

室外弱电管采用PVC110管。

管孔数量应根据实际需要确定，并应根据发展预留备用管孔。

备用管孔不宜小于实际需要管孔数的20％。

强电管线与弱电管线宜远离，尽量分道路两边布置，并按照强电管线少穿越道路的原则布置；电缆直埋时，应在电缆上下均匀铺设100mm厚的细砂或软土，然后覆盖混凝土保护板，覆盖的电缆保护层应超过电缆两侧各50mm。

4、强弱电室外管线变更敷设方式或转角分支时应设置人（手）孔；当室外管线直线长度超过100米时，应在中间部位增加人（手）孔；人孔井内线缆应绕人孔井内壁1.5圈，手孔井内线缆应绕手孔井内壁0.5圈。

5、小区市政给水管应该成环，两路引入（尽量从不同市政自来水管段接驳），环管用阀门适当分段，室外消火栓间距约100米，沿市政道路或小区消防通道边走，（必要时可以走道路中间）应避免走地下室；引入管上要装水表和倒流防止器，从环管上接出的给水管除地下水池进水管外，均应装水表；DN≥100时采用球墨铸铁管，橡胶圈承插连接，冷底子油一道、热沥青一道防腐。

DN≤80时采用衬塑钢管，丝扣连接，做两布三油防腐层（总厚度不小于3毫米），锌层破坏处先刷红丹二道。

6、小区加压给水管应该成环，环管用阀门适当分段，走线优先走地下室，必要时可以走小区道路中间。

管材采用衬塑钢管，DN≥150时采用法兰连接，衬塑层破坏处需要补塑，埋地法兰用热塑套保护；DN≤100时采用丝扣连接，埋地管道做两布三油防腐层（总厚度不小于3毫米），锌层破坏处先刷红丹二道。

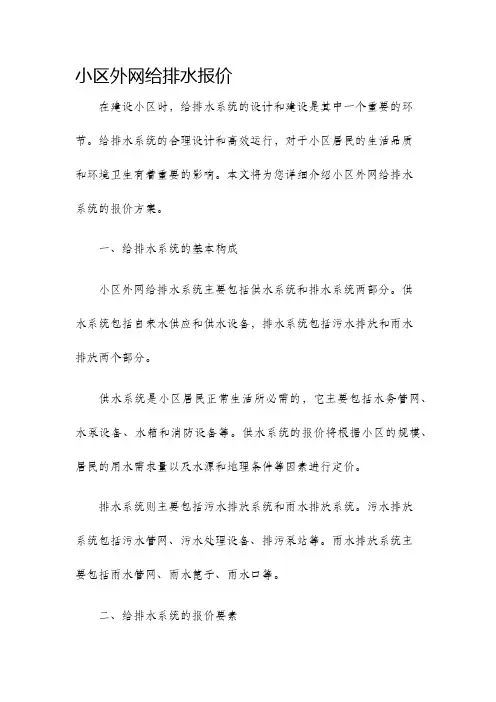

小区外网给排水报价在建设小区时，给排水系统的设计和建设是其中一个重要的环节。

给排水系统的合理设计和高效运行，对于小区居民的生活品质和环境卫生有着重要的影响。

本文将为您详细介绍小区外网给排水系统的报价方案。

一、给排水系统的基本构成小区外网给排水系统主要包括供水系统和排水系统两部分。

供水系统包括自来水供应和供水设备，排水系统包括污水排放和雨水排放两个部分。

供水系统是小区居民正常生活所必需的，它主要包括水务管网、水泵设备、水箱和消防设备等。

供水系统的报价将根据小区的规模、居民的用水需求量以及水源和地理条件等因素进行定价。

排水系统则主要包括污水排放系统和雨水排放系统。

污水排放系统包括污水管网、污水处理设备、排污泵站等。

雨水排放系统主要包括雨水管网、雨水篦子、雨水口等。

二、给排水系统的报价要素在给排水系统的报价中，需要考虑以下要素：1. 小区面积和规模：小区面积和规模将直接影响到给排水系统的设计和建设成本。

一般而言，小区越大，给排水系统所需的管道长度、设备数量等也会相应增加。

2. 供水模式和标准：供水系统的报价将受到供水模式和供水标准的影响。

供水模式包括直接供水和水箱供水两种，供水标准包括居民生活用水和消防供水两种。

不同的供水模式和供水标准将决定水务管网和供水设备的选用及数量。

3. 排水系统设计标准：排水系统的设计标准将决定所需的管道直径、排污泵站的规模和设备等。

根据国家相关标准和规范，对于不同类型的小区，排水系统的设计标准也会有所不同。

4. 设备选型和品牌：给排水系统的报价还将涉及设备的选型和品牌。

合理选择设备的品牌和型号，既可以满足系统的工作要求，又可以控制建设成本。

三、小区外网给排水报价方案在给排水系统的报价方案中，通常会包括下列内容：1. 综合设计报价：根据小区的面积、规模和居民的用水和排水需求，提供综合的给排水系统设计方案和报价。

该报价将包括供水系统和排水系统的设备和材料，以及设计和施工等成本。

小区室外综合管网设计要点浅析摘要：小区室外综合管网是建筑工程极其重要的隐蔽工程，涵盖自来水、燃气、雨水、污水、电力、弱电、消防、智能化等专业，这里结合本人几年工作经验，浅析小区室外综合管网设计要点，提高初学者的设计能力。

关键词：室外管网，雨水，污水，自来水，电力一、综合管线概述1.1管线综合设计分为初步设计方案，综合管线报批，综合管线施工图及结合景观深化设计管综三个阶段。

1.2管线综合规划平面图图纸比例通常采用1:1000-1:500，一般和建筑规划总平面图比例一致。

图中主要包括以下内容：（1）标明等高线、河流、湖泊等，反映自然地形、地貌；（2）绘出小区周边环境、周边道路、建筑物、构筑物和城市管网、管线，并注明城市规划部门划定的红线范围；（3）绘出旧城改造地区原有道路、建筑物、各种管线及相关构筑物，并注明保留部分和拆除部分；（4）按小区详规或建筑规划总平面图标明新规划的道路、建筑物、构筑物等；1.3管线综合设计内容包括：给水管（市政直供低区加压中区加压高区加压）、污雨水管、消火栓管（低区加压高区加压）、喷淋管、电力管、弱电管、燃气管（低压中压）、室外消火栓。

从道路边起排列顺序宜为：电力电缆、电信电缆、燃气、给水、热力管、雨水管、污水管。

1.4管线综合设计成果：剖面图、施工说明、图例、坡面图，管线较多时提供节点大样。

1.5明确地块是否为绿色建筑，是否设置中水回用及雨水处理装置及可再生水源利用率。

1.6室外构筑物及设备包括：变配电房、开闭所、箱式变压器、低压分支箱、环网柜、通讯机房、燃气调压箱、消防水池、消防取水口、水泵结合器、室外消火栓。

二、综合管线绘图要求（1）标出污水处理装置、化粪池及工业污水处理池位置，结构标高，尺寸以及与周边建筑物之间最小距离。

（2）标出机房、配电房、开闭所、箱变、煤气调压柜位置，尺寸以及与周边建筑物之间最小距离。

（3）总图中标出红线。

（4）剖面图中增加红线及道路线。

（5）标出地下室轮廓线，注明车库顶板标高。

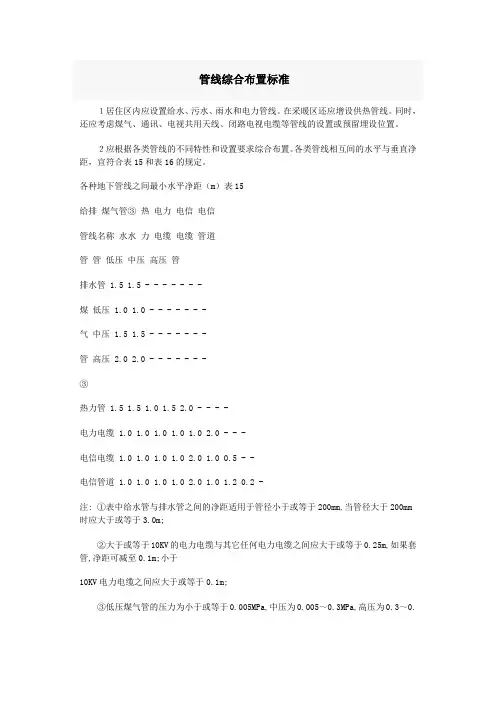

管线综合布置标准１居住区内应设置给水、污水、雨水和电力管线。

在采暖区还应增设供热管线。

同时，还应考虑煤气、通讯、电视共用天线、闭路电视电缆等管线的设置或预留埋设位置。

２应根据各类管线的不同特性和设置要求综合布置。

各类管线相互间的水平与垂直净距，宜符合表15和表16的规定。

各种地下管线之间最小水平净距（m）表15给排煤气管③热电力电信电信管线名称水水力电缆电缆管道管管低压中压高压管排水管 1.5 1.5 - - - - - - -煤低压 1.0 1.0 - - - - - - -气中压 1.5 1.5 - - - - - - -管高压 2.0 2.0 - - - - - - -③热力管 1.5 1.5 1.0 1.5 2.0 - - - -电力电缆 1.0 1.0 1.0 1.0 1.0 2.0 - - -电信电缆 1.0 1.0 1.0 1.0 2.0 1.0 0.5 - -电信管道 1.0 1.0 1.0 1.0 2.0 1.0 1.2 0.2 -注: ①表中给水管与排水管之间的净距适用于管径小于或等于200mm,当管径大于200mm 时应大于或等于3.0m;②大于或等于10KV的电力电缆与其它任何电力电缆之间应大于或等于0.25m,如果套管,净距可减至0.1m;小于10KV电力电缆之间应大于或等于0.1m;③低压煤气管的压力为小于或等于0.005MPa,中压为0.005～0.3MPa,高压为0.3～0.8MPa.各种地下管线之间最小垂直净距（m）表16电力电信电信管线名称给水管排水管煤气管热力管电缆电缆管道给水管 0.15 - - - - - -排水管 0.14 0.15 - - - - -煤气管 0.1 0.15 0.1 - - - -热力管 0.15 0.15 0.1 - - - -电力电缆 0.2 0.5 0.2 0.5 0.5 - -电信电缆 0.2 0.5 0.2 0.15 0.2 0.1 0.1电信管道 0.1 0.15 0.1 0.15 0.15 0.15 0.1明沟沟底 0.5 0.5 0.5 0.5 0.5 0.5 0.5涵洞基底 0.15 0.15 0.15 0.15 0.5 0.2 0.25铁路轨底 1.0 1.2 1.0 1.2 1.0 1.0 1.0３应考虑不影响建筑物安全和防止管线受腐蚀、沉陷、震动及重压。

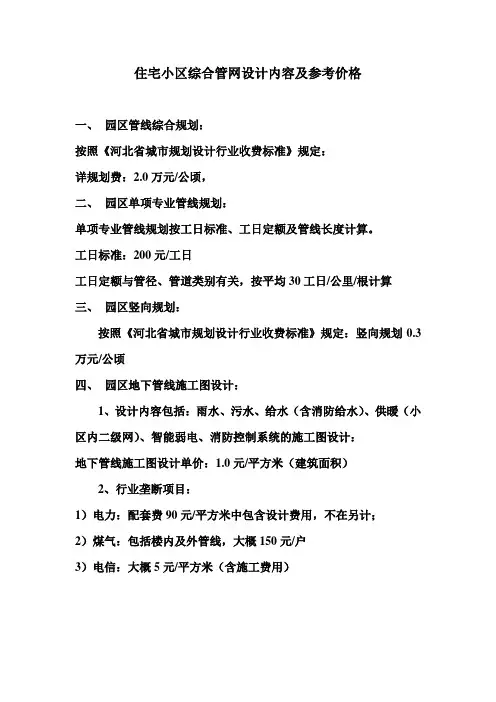

住宅小区综合管网设计内容及参考价格
一、园区管线综合规划：
按照《河北省城市规划设计行业收费标准》规定：
详规划费：2.0万元/公顷，
二、园区单项专业管线规划：
单项专业管线规划按工日标准、工日定额及管线长度计算。

工日标准：200元/工日
工日定额与管径、管道类别有关，按平均30工日/公里/根计算
三、园区竖向规划：
按照《河北省城市规划设计行业收费标准》规定：竖向规划0.3万元/公顷
四、园区地下管线施工图设计：
1、设计内容包括：雨水、污水、给水（含消防给水）、供暖（小区内二级网）、智能弱电、消防控制系统的施工图设计：
地下管线施工图设计单价：1.0元/平方米（建筑面积）
2、行业垄断项目：
1）电力：配套费90元/平方米中包含设计费用，不在另计；
2）煤气：包括楼内及外管线，大概150元/户
3）电信：大概5元/平方米（含施工费用）。

小区室外管网综合施工组织设计一、工程概况该小区位于城市的西部，占地面积约为50亩，总建筑面积约为10万平方米，规划有6栋高层住宅楼和4栋小高层住宅楼。

为了满足小区居民的日常生活用水、电力、燃气等需求，需要进行小区室外管网的综合施工。

二、施工目标1.确保施工期间小区内居民生活用水、电力、燃气供应的正常运行；2.最大程度减少施工对小区居民生活的影响；3.保证施工质量，确保小区室外管网的安全可靠。

三、施工方案1.施工前准备工作1.1综合设计方案由专业设计单位进行室外管网的综合设计，包括给水与排水系统、电力系统、燃气系统等。

设计方案应满足施工需求，确保小区居民的正常生活用水、电力、燃气供应。

1.2施工人员培训组织施工方的工作人员进行相关培训，确保施工人员具备相应的专业知识和技能，能够按照设计方案进行施工，确保施工质量。

1.3施工材料采购根据设计方案，组织采购相应的施工材料，确保施工材料的质量。

2.施工组织2.1施工组织机构成立专门的小区室外管网综合施工组织机构，负责指导和协调施工工作。

2.2施工工作计划根据设计方案和施工周期，制定施工工作计划，明确各施工任务的完成时间和工作流程。

2.3施工人员分工根据施工工作计划，合理分配施工人员的工作任务，确保施工进度和质量。

2.4施工现场管理确立施工现场的安全管理制度，包括施工人员的安全培训、施工现场的安全标识和警示等措施，保证施工现场的安全。

2.5施工质量控制在施工过程中，进行质量监控，对施工质量进行抽查和验收，确保施工质量符合设计要求和施工规范。

3.施工进度根据设计方案和施工工作计划，合理安排施工进度，确保施工按期完成。

四、施工措施1.在施工期间，保持小区内正常的生活用水、电力、燃气供应。

施工方应提前与供水、供电、供气单位进行沟通，确保施工期间的供应不受影响。

2.施工期间，需要对小区内的道路和周边环境进行保护。

在施工现场周围设置围栏，确保施工现场的安全，并采取措施减少施工对周边环境的影响。

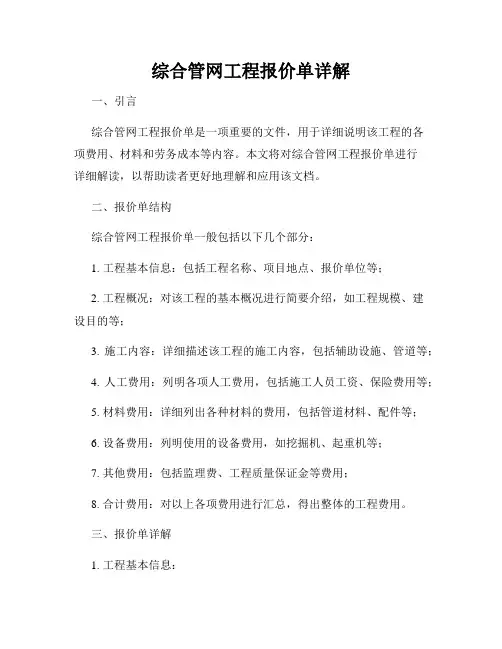

综合管网工程报价单详解一、引言综合管网工程报价单是一项重要的文件，用于详细说明该工程的各项费用、材料和劳务成本等内容。

本文将对综合管网工程报价单进行详细解读，以帮助读者更好地理解和应用该文档。

二、报价单结构综合管网工程报价单一般包括以下几个部分：1. 工程基本信息：包括工程名称、项目地点、报价单位等；2. 工程概况：对该工程的基本概况进行简要介绍，如工程规模、建设目的等；3. 施工内容：详细描述该工程的施工内容，包括辅助设施、管道等；4. 人工费用：列明各项人工费用，包括施工人员工资、保险费用等；5. 材料费用：详细列出各种材料的费用，包括管道材料、配件等；6. 设备费用：列明使用的设备费用，如挖掘机、起重机等；7. 其他费用：包括监理费、工程质量保证金等费用；8. 合计费用：对以上各项费用进行汇总，得出整体的工程费用。

三、报价单详解1. 工程基本信息：在这一部分，需要包括工程名称、项目地点、报价单的编制日期等信息。

这些信息能够让读者清楚地了解报价单所涉及的具体工程项目和相关情况。

2. 工程概况：在工程概况中，应该简要介绍该工程的规模、建设目的和预期效益等。

这有助于读者对整个工程项目有一个整体的认识，更好地理解和评估报价单的内容。

3. 施工内容：在这一部分，需要详细描述该工程项目的施工内容，包括辅助设施、管道等。

可以使用图表或文字的方式展示，确保读者对工程的具体施工内容有清晰的了解。

4. 人工费用：在列明各项人工费用时，需要详细罗列施工人员的工资、保险费用等。

可以按照不同岗位或工种进行分类，以便读者更好地理解和评估工程人工成本的构成。

5. 材料费用：详细列出各种材料的费用，包括管道材料、配件等。

可以按照不同材料的种类进行分类，并说明价格依据和数量。

这样可以使读者对工程所需材料的消耗有一个直观的认识。

6. 设备费用：列明使用的设备费用，如挖掘机、起重机等。

需要明确设备的型号、数量、使用时长以及租赁或购买费用等，以便读者对设备费用的构成进行理解。
