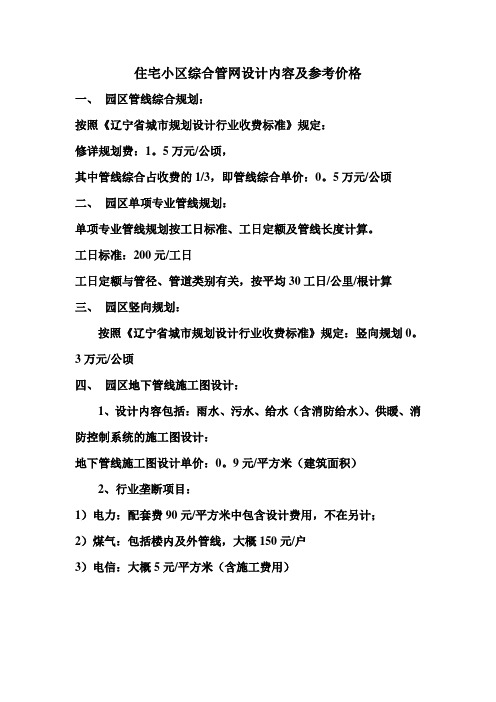

住宅小区综合管网设计内容及参考价格
一、园区管线综合规划：
按照《辽宁省城市规划设计行业收费标准》规定：
修详规划费：1。
5万元/公顷，
其中管线综合占收费的1/3，即管线综合单价：0。
5万元/公顷
二、园区单项专业管线规划：
单项专业管线规划按工日标准、工日定额及管线长度计算。
工日标准：200元/工日
工日定额与管径、管道类别有关，按平均30工日/公里/根计算
三、园区竖向规划：
按照《辽宁省城市规划设计行业收费标准》规定：竖向规划0。
3万元/公顷
四、园区地下管线施工图设计：
1、设计内容包括：雨水、污水、给水（含消防给水）、供暖、消防控制系统的施工图设计：
地下管线施工图设计单价：0。
9元/平方米（建筑面积）
2、行业垄断项目：
1）电力：配套费90元/平方米中包含设计费用，不在另计；
2）煤气：包括楼内及外管线，大概150元/户
3）电信：大概5元/平方米（含施工费用）。

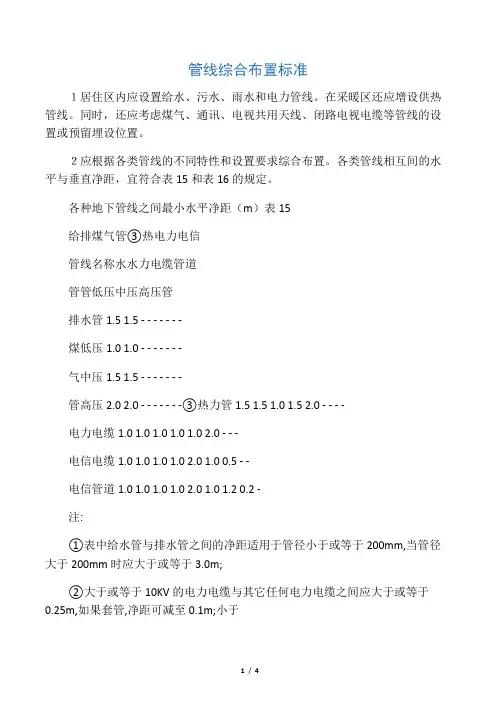

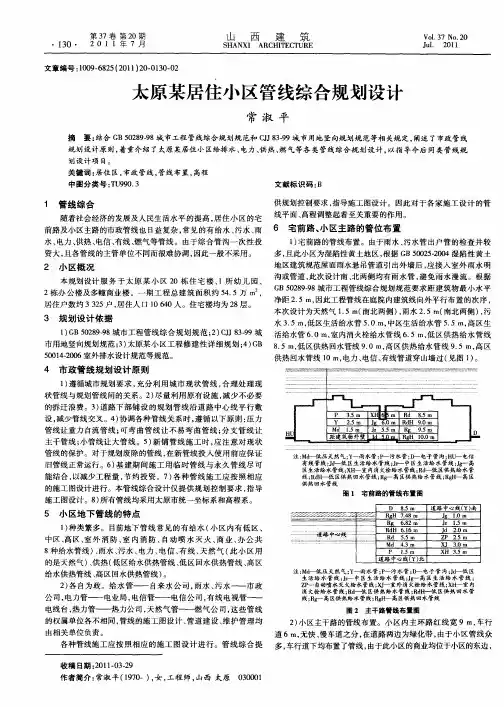

管线综合布置标准１居住区内应设置给水、污水、雨水和电力管线。
在采暖区还应增设供热管线。
同时，还应考虑煤气、通讯、电视共用天线、闭路电视电缆等管线的设置或预留埋设位置。
２应根据各类管线的不同特性和设置要求综合布置。
各类管线相互间的水平与垂直净距，宜符合表15和表16的规定。
各种地下管线之间最小水平净距（m）表15给排煤气管③热电力电信管线名称水水力电缆管道管管低压中压高压管排水管1.5 1.5 - - - - - - -煤低压1.0 1.0 - - - - - - -气中压1.5 1.5 - - - - - - -管高压2.0 2.0 - - - - - - -③热力管1.5 1.5 1.0 1.5 2.0 - - - -电力电缆1.0 1.0 1.0 1.0 1.0 2.0 - - -电信电缆1.0 1.0 1.0 1.0 2.0 1.0 0.5 - -电信管道1.0 1.0 1.0 1.0 2.0 1.0 1.2 0.2 -注:①表中给水管与排水管之间的净距适用于管径小于或等于200mm,当管径大于200mm时应大于或等于3.0m;②大于或等于10KV的电力电缆与其它任何电力电缆之间应大于或等于0.25m,如果套管,净距可减至0.1m;小于10KV电力电缆之间应大于或等于0.1m;③低压煤气管的压力为小于或等于0.005MPa,中压为0.005～0.3MPa,高压为0.3～0.8MPa.各种地下管线之间最小垂直净距（m）表16电力电信管线名称给水管排水管煤气管热力管电缆管道给水管0.15 - - - - - -排水管0.14 0.15 - - - - -煤气管0.1 0.15 0.1 - - - -热力管0.15 0.15 0.1 - - - -电力电缆0.2 0.5 0.2 0.5 0.5 - -电信电缆0.2 0.5 0.2 0.15 0.2 0.1 0.1电信管道0.1 0.15 0.1 0.15 0.15 0.15 0.1明沟沟底0.5 0.5 0.5 0.5 0.5 0.5 0.5涵洞基底0.15 0.15 0.15 0.15 0.5 0.2 0.25铁路轨底1.0 1.2 1.0 1.2 1.0 1.0 1.0３应考虑不影响建筑物安全和防止管线受腐蚀、沉陷、震动及重压。
小区室外综合管网设计要点浅析摘要：小区室外综合管网是建筑工程极其重要的隐蔽工程，涵盖自来水、燃气、雨水、污水、电力、弱电、消防、智能化等专业，这里结合本人几年工作经验，浅析小区室外综合管网设计要点，提高初学者的设计能力。
关键词：室外管网，雨水，污水，自来水，电力一、综合管线概述1.1管线综合设计分为初步设计方案，综合管线报批，综合管线施工图及结合景观深化设计管综三个阶段。
1.2管线综合规划平面图图纸比例通常采用1:1000-1:500，一般和建筑规划总平面图比例一致。
图中主要包括以下内容：（1）标明等高线、河流、湖泊等，反映自然地形、地貌；（2）绘出小区周边环境、周边道路、建筑物、构筑物和城市管网、管线，并注明城市规划部门划定的红线范围；（3）绘出旧城改造地区原有道路、建筑物、各种管线及相关构筑物，并注明保留部分和拆除部分；（4）按小区详规或建筑规划总平面图标明新规划的道路、建筑物、构筑物等；1.3管线综合设计内容包括：给水管（市政直供低区加压中区加压高区加压）、污雨水管、消火栓管（低区加压高区加压）、喷淋管、电力管、弱电管、燃气管（低压中压）、室外消火栓。
从道路边起排列顺序宜为：电力电缆、电信电缆、燃气、给水、热力管、雨水管、污水管。
1.4管线综合设计成果：剖面图、施工说明、图例、坡面图，管线较多时提供节点大样。
1.5明确地块是否为绿色建筑，是否设置中水回用及雨水处理装置及可再生水源利用率。
1.6室外构筑物及设备包括：变配电房、开闭所、箱式变压器、低压分支箱、环网柜、通讯机房、燃气调压箱、消防水池、消防取水口、水泵结合器、室外消火栓。
二、综合管线绘图要求（1）标出污水处理装置、化粪池及工业污水处理池位置，结构标高，尺寸以及与周边建筑物之间最小距离。
（2）标出机房、配电房、开闭所、箱变、煤气调压柜位置，尺寸以及与周边建筑物之间最小距离。
（3）总图中标出红线。
（4）剖面图中增加红线及道路线。
（5）标出地下室轮廓线，注明车库顶板标高。
![住宅小区综合管网工程施工方案[1]](https://img.taocdn.com/s1/m/067fa1c1a1116c175f0e7cd184254b35eefd1aa0.png)
住宅小区综合管网工程施工方案
一、前言
随着城市化进程不断加快，住宅小区的建设日益成为社会发展的重要组成部分。
为了提高小区居民的生活质量，综合管网工程的施工显得尤为重要。
本文将针对住宅小区综合管网工程施工方案进行详细介绍，以期为相关工程的实施提供参考。
二、整体设计
1. 工程概况
•项目名称：住宅小区综合管网工程
•工程范围：覆盖整个小区范围
•工程内容：包括供水、排水、燃气等管网系统
2. 设计原则
•满足功能需求：确保管网系统能满足小区居民的正常生活需求
•安全可靠：保证管网系统的运行安全和稳定性
•绿色环保：采用环保材料和技术，促进小区可持续发展
三、施工方案
1. 施工流程
•前期准备：确定施工范围、调配施工人员和设备
•排水管道施工：首先进行排水管道的铺设和连接
•供水管道施工：接着进行供水管道的安装及调试
•燃气管道施工：最后完成燃气管道的铺设和调试
2. 施工要点
•施工技术：采用先进的施工技术，保证施工质量
•安全措施：严格遵守安全规定，确保施工过程安全
•质量控制：严格把控施工质量，确保管网系统达到设计要求
四、施工效果
•完工后的管网工程保证了小区供水、排水和燃气的正常使用，极大地提升了小区居民的生活质量。
•管网系统的安全、稳定和环保特点将为小区居民提供更加舒适、健康的生活环境。
五、结语
住宅小区综合管网工程是小区建设中至关重要的一环，其施工方案直接关系到小区居民的生活质量和安全。
本文简要介绍了该工程的施工方案，希望能为相关工程的实施提供参考，提升小区居民的生活品质。

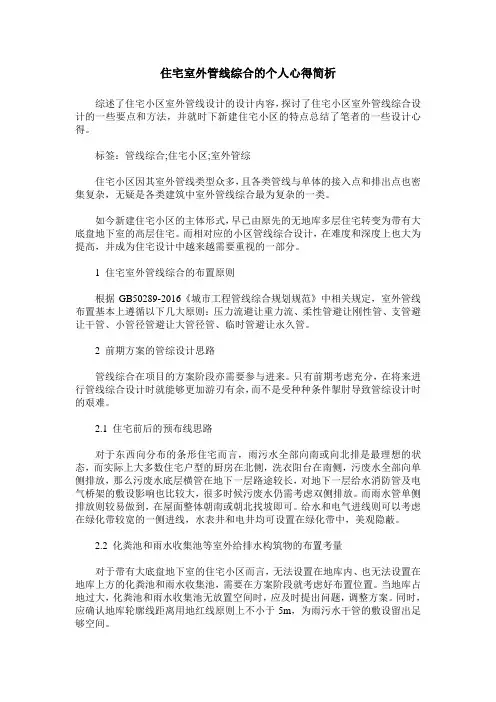

住宅室外管线综合的个人心得简析综述了住宅小区室外管线设计的设计内容，探讨了住宅小区室外管线综合设计的一些要点和方法，并就时下新建住宅小区的特点总结了笔者的一些设计心得。
标签：管线综合;住宅小区;室外管综住宅小区因其室外管线类型众多，且各类管线与单体的接入点和排出点也密集复杂，无疑是各类建筑中室外管线综合最为复杂的一类。
如今新建住宅小区的主体形式，早已由原先的无地库多层住宅转变为带有大底盘地下室的高层住宅。
而相对应的小区管线综合设计，在难度和深度上也大为提高，并成为住宅设计中越来越需要重视的一部分。
1 住宅室外管线综合的布置原则根据GB50289-2016《城市工程管线综合规划规范》中相关规定，室外管线布置基本上遵循以下几大原则：压力流避让重力流、柔性管避让刚性管、支管避让干管、小管径管避让大管径管、临时管避让永久管。
2 前期方案的管综设计思路管线综合在项目的方案阶段亦需要参与进来。
只有前期考虑充分，在将来进行管线综合设计时就能够更加游刃有余，而不是受种种条件掣肘导致管综设计时的艰难。
2.1 住宅前后的预布线思路对于东西向分布的条形住宅而言，雨污水全部向南或向北排是最理想的状态，而实际上大多数住宅户型的厨房在北侧，洗衣阳台在南侧，污废水全部向单侧排放，那么污废水底层横管在地下一层路途较长，对地下一层给水消防管及电气桥架的敷设影响也比较大，很多时候污废水仍需考虑双侧排放。
而雨水管单侧排放则较易做到，在屋面整体朝南或朝北找坡即可。
给水和电气进线则可以考虑在绿化带较宽的一侧进线，水表井和电井均可设置在绿化带中，美观隐蔽。
2.2 化粪池和雨水收集池等室外给排水构筑物的布置考量对于带有大底盘地下室的住宅小区而言，无法设置在地库内、也无法设置在地库上方的化粪池和雨水收集池，需要在方案阶段就考虑好布置位置。
当地库占地过大，化粪池和雨水收集池无放置空间时，应及时提出问题，调整方案。
同时，应确认地库轮廓线距离用地红线原则上不小于5m，为雨污水干管的敷设留出足够空间。
小区室外管线综合及管线交叉问题探讨发布时间：2021-06-09T06:42:56.747Z 来源：《建筑学研究前沿》2021年6期作者：段英桥[导读] 随着我国的建筑工程建设的飞速发展，新建住宅小区越来越多，大部分为地上建筑和地下停车库组合布置。
小区的室外综合管道，需要在有限的室外埋地宽度、有限的车库顶板覆土层中铺设。
上海中房建筑设计有限公司上海 200011摘要：随着我国的建筑工程建设的飞速发展，新建住宅小区越来越多，大部分为地上建筑和地下停车库组合布置。
小区的室外综合管道，需要在有限的室外埋地宽度、有限的车库顶板覆土层中铺设。
本文分析了小区室外管综设计存在的约束条件，总结了如何优化设计步骤，当重力流雨水、污水管交叉时可采用穿管井法、多孔管法、降标高法等措施。
为解决室外管综问题提出探讨并总结出一些经验、方法和建议。
关键词：管线综合；雨水；污水；交叉引言建筑小区室外管线综合，是指为建筑小区各种功能设施配套服务而铺设的室外埋地管线。
通过给排水、电气、建筑（总图）、景观、结构等各个专业，与室外工程同时开展设计，将各自工种的室外管线设计在总图上。
给排水专业为室外管综设计的技术主导专业，围绕着将室外管线在现有条件下，既满足功能上的使用需求，又满足经济、美观上的需求。
本文将针对室外小区综合设计中现有存在的局限条件，尤其是车库顶板覆土深度有限的情况下，为室外管综合理有效布置，解决对策做一些梳理、归纳、总结。
1.居住小区管线综合设计中存在的障碍 1.1 可供室外管线敷设的埋地区域宽度少，且管线多大多住宅建筑物的室外间距，按照规范的最小值来设计。
导致道路及绿化带内，可供室外埋地管线敷设的区域，非常有限。
在有限的宽度范围内，需要敷设的管线种类繁多，主要包括：生活给水管线、消防给水管线（室内外消火栓给水系统、自动喷淋系统等）、排水管线（污水、雨水管线）、热力管线（北方区域）、燃气管线（一般含调压站）、电力管线（高压、低压等）、弱电控制管线（小区内各类控制管线）。
