管线综合布置标准１居住区内应设置给水、污水、雨水和电力管线。
在采暖区还应增设供热管线。
同时，还应考虑煤气、通讯、电视共用天线、闭路电视电缆等管线的设置或预留埋设位置。
２应根据各类管线的不同特性和设置要求综合布置。
各类管线相互间的水平与垂直净距，宜符合表15和表16的规定。
各种地下管线之间最小水平净距（m）表15给排煤气管③热电力电信管线名称水水力电缆管道管管低压中压高压管排水管1.5 1.5 - - - - - - -煤低压1.0 1.0 - - - - - - -气中压1.5 1.5 - - - - - - -管高压2.0 2.0 - - - - - - -③热力管1.5 1.5 1.0 1.5 2.0 - - - -电力电缆1.0 1.0 1.0 1.0 1.0 2.0 - - -电信电缆1.0 1.0 1.0 1.0 2.0 1.0 0.5 - -电信管道1.0 1.0 1.0 1.0 2.0 1.0 1.2 0.2 -注:①表中给水管与排水管之间的净距适用于管径小于或等于200mm,当管径大于200mm时应大于或等于3.0m;②大于或等于10KV的电力电缆与其它任何电力电缆之间应大于或等于0.25m,如果套管,净距可减至0.1m;小于10KV电力电缆之间应大于或等于0.1m;③低压煤气管的压力为小于或等于0.005MPa,中压为0.005～0.3MPa,高压为0.3～0.8MPa.各种地下管线之间最小垂直净距（m）表16电力电信管线名称给水管排水管煤气管热力管电缆管道给水管0.15 - - - - - -排水管0.14 0.15 - - - - -煤气管0.1 0.15 0.1 - - - -热力管0.15 0.15 0.1 - - - -电力电缆0.2 0.5 0.2 0.5 0.5 - -电信电缆0.2 0.5 0.2 0.15 0.2 0.1 0.1电信管道0.1 0.15 0.1 0.15 0.15 0.15 0.1明沟沟底0.5 0.5 0.5 0.5 0.5 0.5 0.5涵洞基底0.15 0.15 0.15 0.15 0.5 0.2 0.25铁路轨底1.0 1.2 1.0 1.2 1.0 1.0 1.0３应考虑不影响建筑物安全和防止管线受腐蚀、沉陷、震动及重压。
小区室外综合管网设计要点浅析摘要：小区室外综合管网是建筑工程极其重要的隐蔽工程，涵盖自来水、燃气、雨水、污水、电力、弱电、消防、智能化等专业，这里结合本人几年工作经验，浅析小区室外综合管网设计要点，提高初学者的设计能力。
关键词：室外管网，雨水，污水，自来水，电力一、综合管线概述1.1管线综合设计分为初步设计方案，综合管线报批，综合管线施工图及结合景观深化设计管综三个阶段。
1.2管线综合规划平面图图纸比例通常采用1:1000-1:500，一般和建筑规划总平面图比例一致。
图中主要包括以下内容：（1）标明等高线、河流、湖泊等，反映自然地形、地貌；（2）绘出小区周边环境、周边道路、建筑物、构筑物和城市管网、管线，并注明城市规划部门划定的红线范围；（3）绘出旧城改造地区原有道路、建筑物、各种管线及相关构筑物，并注明保留部分和拆除部分；（4）按小区详规或建筑规划总平面图标明新规划的道路、建筑物、构筑物等；1.3管线综合设计内容包括：给水管（市政直供低区加压中区加压高区加压）、污雨水管、消火栓管（低区加压高区加压）、喷淋管、电力管、弱电管、燃气管（低压中压）、室外消火栓。
从道路边起排列顺序宜为：电力电缆、电信电缆、燃气、给水、热力管、雨水管、污水管。
1.4管线综合设计成果：剖面图、施工说明、图例、坡面图，管线较多时提供节点大样。
1.5明确地块是否为绿色建筑，是否设置中水回用及雨水处理装置及可再生水源利用率。
1.6室外构筑物及设备包括：变配电房、开闭所、箱式变压器、低压分支箱、环网柜、通讯机房、燃气调压箱、消防水池、消防取水口、水泵结合器、室外消火栓。
二、综合管线绘图要求（1）标出污水处理装置、化粪池及工业污水处理池位置，结构标高，尺寸以及与周边建筑物之间最小距离。
（2）标出机房、配电房、开闭所、箱变、煤气调压柜位置，尺寸以及与周边建筑物之间最小距离。
（3）总图中标出红线。
（4）剖面图中增加红线及道路线。
（5）标出地下室轮廓线，注明车库顶板标高。
![住宅小区综合管网工程施工方案[1]](https://uimg.taocdn.com/067fa1c1a1116c175f0e7cd184254b35eefd1aa0.webp)
住宅小区综合管网工程施工方案
一、前言
随着城市化进程不断加快，住宅小区的建设日益成为社会发展的重要组成部分。
为了提高小区居民的生活质量，综合管网工程的施工显得尤为重要。
本文将针对住宅小区综合管网工程施工方案进行详细介绍，以期为相关工程的实施提供参考。
二、整体设计
1. 工程概况
•项目名称：住宅小区综合管网工程
•工程范围：覆盖整个小区范围
•工程内容：包括供水、排水、燃气等管网系统
2. 设计原则
•满足功能需求：确保管网系统能满足小区居民的正常生活需求
•安全可靠：保证管网系统的运行安全和稳定性
•绿色环保：采用环保材料和技术，促进小区可持续发展
三、施工方案
1. 施工流程
•前期准备：确定施工范围、调配施工人员和设备
•排水管道施工：首先进行排水管道的铺设和连接
•供水管道施工：接着进行供水管道的安装及调试
•燃气管道施工：最后完成燃气管道的铺设和调试
2. 施工要点
•施工技术：采用先进的施工技术，保证施工质量
•安全措施：严格遵守安全规定，确保施工过程安全
•质量控制：严格把控施工质量，确保管网系统达到设计要求
四、施工效果
•完工后的管网工程保证了小区供水、排水和燃气的正常使用，极大地提升了小区居民的生活质量。
•管网系统的安全、稳定和环保特点将为小区居民提供更加舒适、健康的生活环境。
五、结语
住宅小区综合管网工程是小区建设中至关重要的一环，其施工方案直接关系到小区居民的生活质量和安全。
本文简要介绍了该工程的施工方案，希望能为相关工程的实施提供参考，提升小区居民的生活品质。
住宅小区综合管网工程施工随着城市化进程的不断加快，越来越多的人选择居住在小区。
而随之而来的就是对小区综合管网工程的需求，这是一个非常重要的基础设施工程。
小区综合管网工程是指在小区内建设起用于自来水、燃气、通讯、供暖、排水、电力等各项管道的综合管网系统，以满足小区内居民的生活和生产需求。
1.施工前的准备工作在进行小区综合管网工程施工前，必须进行详细的调查研究，包括土壤特性、地下管线、地质构造等情况，以保证施工的安全顺利进行。
此外，还需要进行工程设计和方案论证，以确保工程施工的可行性和合理性。
2.施工过程中的主要工程内容（1）自来水管网工程自来水管网是小区综合管网工程的重要组成部分，施工主要包括引水管道、排污管道、水塔和供水管网等。
其中，水塔是整个自来水系统的核心部分，需要根据小区的实际用水量进行合理设计和建设。
（2）燃气管网工程燃气是小区居民日常生活中不可或缺的能源，因此燃气管网工程也是非常重要的。
施工过程中，需要考虑到燃气管道的布置、安全防护和检修维护等方面，以确保燃气供应的安全和可靠。
（3）通讯管网工程随着信息化时代的到来，通讯管网工程也逐渐成为小区综合管网工程的重要组成部分。
施工过程中，需要布置光纤、网络线路等设施，以满足居民对通讯设施的需求。
（4）供暖管网工程在北方地区，供暖管网工程是非常重要的。
常见的供暖方式包括集中供暖和地源热泵供暖等，施工工程中需要考虑到供暖管道的敷设和换热站的建设等。
（5）排水管网工程排水管网工程是小区综合管网工程中不可或缺的一部分，它包括雨水排水系统和污水处理系统。
在施工过程中，需要进行管道的敷设、检修井的建设等工作。
（6）电力管网工程电力是现代社会生活的重要组成部分，小区综合管网工程中的电力管网工程也尤为重要。
施工过程中，需要布置变配电设备、敷设电缆线路等。
3.施工过程中需要注意的问题（1）安全问题在进行小区综合管网工程施工时，安全问题是首要考虑的因素。
施工人员需要严格遵守施工规程，严格执行安全操作规程，以确保施工过程中的安全。
住宅小区管线综合规划设计分析1. 引言1.1 研究背景住宅小区管线综合规划设计在城市建设中具有重要意义，但目前仍存在一些问题和挑战。
随着城市人口的不断增加和城市化进程的加快，住宅小区的规模和密度不断扩大，给管线规划设计带来了更大的复杂性和挑战性。
现有的管线设计往往是单一管线的布局，缺乏整体规划和设计，导致管线之间的冲突和交叉问题较为突出。
管线的老化和维护管理不足也是当前住宅小区管线规划设计中需要解决的难题。
对住宅小区管线综合规划设计进行深入研究和探讨，对于提高城市管线规划设计的科学性和有效性，保障住宅小区居民生活质量，推动城市可持续发展具有十分重要的意义。
本文将针对住宅小区管线综合规划设计中存在的问题和挑战，结合实际案例进行分析和探讨，提出一些规划建议和未来展望，以期为相关领域的研究和实践提供一定的参考和借鉴。
1.2 研究目的住宅小区管线综合规划设计是为了提高小区居民生活质量，保障住宅小区的正常运行和居民的生活用水、供暖等基础设施的顺畅运行。
本次研究的目的在于通过对住宅小区管线综合规划设计的分析，提出科学合理的管线规划设计要点，探讨管线综合规划设计方法，借鉴实际案例进行分析，展示规划设计的成果，从而为未来住宅小区的管线规划建设提供有效的参考和指导。
通过本次研究，旨在为优化住宅小区的管线布局，提高管线设施的综合利用率和运行效率，优化管线系统的配置与设计，提升小区居民的生活质量和居住环境品质，实现住宅小区的可持续发展和管理。
2. 正文2.1 分析现状住宅小区管线的现状分析是整个综合规划设计的基础。
首先要对管线系统进行全面调查和评估，包括水、电、燃气、通信等各项管线。
通过调查可以了解管线系统的布局、年限、状况等信息，为后续设计提供依据。
在分析现状的过程中，需要关注以下几个方面：首先是管线系统的布局和连接关系，要了解各个管线之间的联系和影响，从而为优化设计提供数据支持。
其次是管线系统的状况和安全性评估，要考虑管线的老化、损坏和安全隐患，及时进行修复和更新。
综合管网工程报价单详解一、引言综合管网工程报价单是一项重要的文件，用于详细说明该工程的各项费用、材料和劳务成本等内容。
本文将对综合管网工程报价单进行详细解读，以帮助读者更好地理解和应用该文档。
二、报价单结构综合管网工程报价单一般包括以下几个部分：1. 工程基本信息：包括工程名称、项目地点、报价单位等；2. 工程概况：对该工程的基本概况进行简要介绍，如工程规模、建设目的等；3. 施工内容：详细描述该工程的施工内容，包括辅助设施、管道等；4. 人工费用：列明各项人工费用，包括施工人员工资、保险费用等；5. 材料费用：详细列出各种材料的费用，包括管道材料、配件等；6. 设备费用：列明使用的设备费用，如挖掘机、起重机等；7. 其他费用：包括监理费、工程质量保证金等费用；8. 合计费用：对以上各项费用进行汇总，得出整体的工程费用。
三、报价单详解1. 工程基本信息：在这一部分，需要包括工程名称、项目地点、报价单的编制日期等信息。
这些信息能够让读者清楚地了解报价单所涉及的具体工程项目和相关情况。
2. 工程概况：在工程概况中，应该简要介绍该工程的规模、建设目的和预期效益等。
这有助于读者对整个工程项目有一个整体的认识，更好地理解和评估报价单的内容。
3. 施工内容：在这一部分，需要详细描述该工程项目的施工内容，包括辅助设施、管道等。
可以使用图表或文字的方式展示，确保读者对工程的具体施工内容有清晰的了解。
4. 人工费用：在列明各项人工费用时，需要详细罗列施工人员的工资、保险费用等。
可以按照不同岗位或工种进行分类，以便读者更好地理解和评估工程人工成本的构成。
5. 材料费用：详细列出各种材料的费用，包括管道材料、配件等。
可以按照不同材料的种类进行分类，并说明价格依据和数量。
这样可以使读者对工程所需材料的消耗有一个直观的认识。
6. 设备费用：列明使用的设备费用，如挖掘机、起重机等。
需要明确设备的型号、数量、使用时长以及租赁或购买费用等，以便读者对设备费用的构成进行理解。

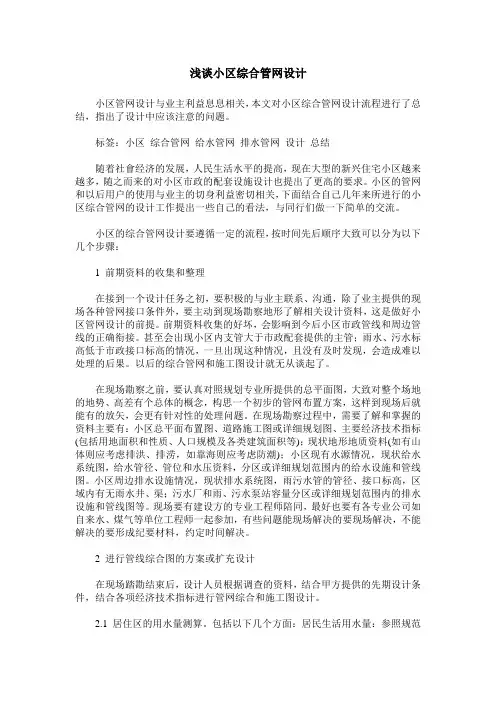

浅谈小区综合管网设计小区管网设计与业主利益息息相关，本文对小区综合管网设计流程进行了总结，指出了设计中应该注意的问题。
标签：小区综合管网给水管网排水管网设计总结随着社會经济的发展，人民生活水平的提高，现在大型的新兴住宅小区越来越多，随之而来的对小区市政的配套设施设计也提出了更高的要求。
小区的管网和以后用户的使用与业主的切身利益密切相关，下面结合自己几年来所进行的小区综合管网的设计工作提出一些自己的看法，与同行们做一下简单的交流。
小区的综合管网设计要遵循一定的流程，按时间先后顺序大致可以分为以下几个步骤：1 前期资料的收集和整理在接到一个设计任务之初，要积极的与业主联系、沟通，除了业主提供的现场各种管网接口条件外，要主动到现场勘察地形了解相关设计资料，这是做好小区管网设计的前提。
前期资料收集的好坏，会影响到今后小区市政管线和周边管线的正确衔接。
甚至会出现小区内支管大于市政配套提供的主管；雨水、污水标高低于市政接口标高的情况，一旦出现这种情况，且没有及时发现，会造成难以处理的后果。
以后的综合管网和施工图设计就无从谈起了。
在现场勘察之前，要认真对照规划专业所提供的总平面图，大致对整个场地的地势、高差有个总体的概念，构思一个初步的管网布置方案，这样到现场后就能有的放矢，会更有针对性的处理问题。
在现场勘察过程中，需要了解和掌握的资料主要有：小区总平面布置图、道路施工图或详细规划图、主要经济技术指标(包括用地面积和性质、人口规模及各类建筑面积等)；现状地形地质资料(如有山体则应考虑排洪、排涝，如靠海则应考虑防潮)；小区现有水源情况，现状给水系统图，给水管径、管位和水压资料，分区或详细规划范围内的给水设施和管线图。
小区周边排水设施情况，现状排水系统图，雨污水管的管径、接口标高，区域内有无雨水井、渠；污水厂和雨、污水泵站容量分区或详细规划范围内的排水设施和管线图等。
现场要有建设方的专业工程师陪同，最好也要有各专业公司如自来水、煤气等单位工程师一起参加，有些问题能现场解决的要现场解决，不能解决的要形成纪要材料，约定时间解决。

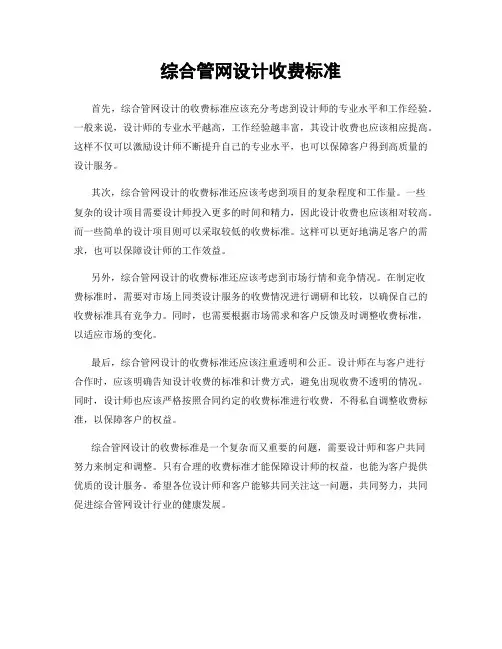

综合管网设计收费标准
首先，综合管网设计的收费标准应该充分考虑到设计师的专业水平和工作经验。
一般来说，设计师的专业水平越高，工作经验越丰富，其设计收费也应该相应提高。
这样不仅可以激励设计师不断提升自己的专业水平，也可以保障客户得到高质量的设计服务。
其次，综合管网设计的收费标准还应该考虑到项目的复杂程度和工作量。
一些
复杂的设计项目需要设计师投入更多的时间和精力，因此设计收费也应该相对较高。
而一些简单的设计项目则可以采取较低的收费标准。
这样可以更好地满足客户的需求，也可以保障设计师的工作效益。
另外，综合管网设计的收费标准还应该考虑到市场行情和竞争情况。
在制定收
费标准时，需要对市场上同类设计服务的收费情况进行调研和比较，以确保自己的收费标准具有竞争力。
同时，也需要根据市场需求和客户反馈及时调整收费标准，以适应市场的变化。
最后，综合管网设计的收费标准还应该注重透明和公正。
设计师在与客户进行
合作时，应该明确告知设计收费的标准和计费方式，避免出现收费不透明的情况。
同时，设计师也应该严格按照合同约定的收费标准进行收费，不得私自调整收费标准，以保障客户的权益。
综合管网设计的收费标准是一个复杂而又重要的问题，需要设计师和客户共同
努力来制定和调整。
只有合理的收费标准才能保障设计师的权益，也能为客户提供优质的设计服务。
希望各位设计师和客户能够共同关注这一问题，共同努力，共同促进综合管网设计行业的健康发展。

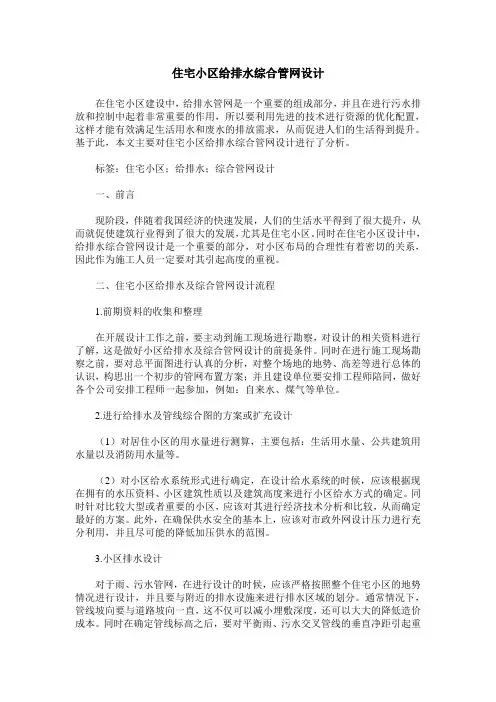

住宅小区给排水综合管网设计在住宅小区建设中，给排水管网是一个重要的组成部分，并且在进行污水排放和控制中起着非常重要的作用，所以要利用先进的技术进行资源的优化配置，这样才能有效满足生活用水和废水的排放需求，从而促进人们的生活得到提升。
基于此，本文主要对住宅小区给排水综合管网设计进行了分析。
标签：住宅小区；给排水；综合管网设计一、前言现阶段，伴随着我国经济的快速发展，人们的生活水平得到了很大提升，从而就促使建筑行业得到了很大的发展，尤其是住宅小区。
同时在住宅小区设计中，给排水综合管网设计是一个重要的部分，对小区布局的合理性有着密切的关系，因此作为施工人员一定要对其引起高度的重视。
二、住宅小区给排水及综合管网设计流程1.前期资料的收集和整理在开展设计工作之前，要主动到施工现场进行勘察，对设计的相关资料进行了解，这是做好小区给排水及综合管网设计的前提条件。
同时在进行施工现场勘察之前，要对总平面图进行认真的分析，对整个场地的地势、高差等进行总体的认识，构思出一个初步的管网布置方案；并且建设单位要安排工程师陪同，做好各个公司安排工程师一起参加，例如：自来水、煤气等单位。
2.进行给排水及管线综合图的方案或扩充设计（1）对居住小区的用水量进行测算，主要包括：生活用水量、公共建筑用水量以及消防用水量等。
（2）对小区给水系统形式进行确定，在设计给水系统的时候，应该根据现在拥有的水压资料、小区建筑性质以及建筑高度来进行小区给水方式的确定。
同时针对比较大型或者重要的小区，应该对其进行经济技术分析和比较，从而确定最好的方案。
此外，在确保供水安全的基本上，应该对市政外网设计压力进行充分利用，并且尽可能的降低加压供水的范围。
3.小区排水设计对于雨、污水管网，在进行设计的时候，应该严格按照整个住宅小区的地势情况进行设计，并且要与附近的排水设施来进行排水区域的划分。
通常情况下，管线坡向要与道路坡向一直，这不仅可以减小埋敷深度，还可以大大的降低造价成本。
住宅小区综合管网工程施工方案一、项目概述二、工程规划和设计1.工程规划：根据小区规模和居民数量，确定管网的布置方案和走向。
要考虑到小区内的不同功能区域和建筑物之间的距离，合理规划管网的布置，确保每个功能区域的管线有序、紧凑，并保证供排水、电力、燃气、供暖、通信等的全覆盖。
2.工程设计：制定详细的工程设计方案，包括管道材质、规格、敷设方式、施工工艺等。
要考虑到各个管道之间的相互影响和安全防护的需要，确保设计方案的可行性和安全性。
三、施工准备1.施工组织：成立管网工程施工专班，确定项目经理和施工队伍，并制定负责各项工作的职责和分工。
2.材料准备：根据设计方案，采购合格的管道材料和附件，并对材料进行验收和统一编号，确保施工所需材料的质量和数量。
3.施工设备：根据施工需要，租赁或购买必要的施工设备和工具，并进行检查和维护，确保施工设备的正常运行。
4.施工准备：完成地面勘察和标线，并进行临时道路和交通标志的设置，确保施工现场的安全有序。
四、施工工艺和流程1.管道敷设：按照设计方案，进行地下管道的敷设工作。
主要包括开挖沟槽、管道敷设、连接和固定等步骤。
要注意管道的数字化标识和记录，方便后续的维护与管理。
2.管道连接：根据需要，进行不同管道之间的连接工作，如水管与电缆的穿越、排水管与燃气管的连接等。
要确保连接处的严密性和安全性。
3.施工检测：在管道敷设和连接完成后，对各个管道进行质量检测和测试。
如水管的静压试验、电缆的绝缘电阻测量以及排水管的冲洗试验等。
4.施工验收：经过检测和测试合格后，进行施工验收，确认工程质量和设计要求是否满足。
并编制施工竣工图纸和验收报告，以备备案和日后维护。
五、安全施工和环保措施1.安全施工：严格按照安全技术操作规程进行施工，设置必要的安全警示标志和防护措施，并培训工人做好施工安全的意识和操作技能。
2.环保措施：采用低碳环保材料和节能设备，注意处理废弃物和排放污水的环境保护标准，确保施工过程对环境的最小影响。
住宅小区市政管网工程施工组织设计一、工程概述本次住宅小区市政管网工程位于具体地点，工程涵盖了给排水、燃气、电力、通信等多个系统的管网铺设。
小区总占地面积为X平方米，预计建成后可容纳X户居民。
二、施工准备（一）技术准备组织技术人员熟悉施工图纸和相关技术规范，进行图纸会审，编制详细的施工方案和技术交底。
同时，对现场进行勘察，了解地下管线等障碍物的分布情况。
（二）材料准备根据施工图纸和材料清单，提前采购所需的管材、管件、阀门等材料，并确保材料的质量符合要求。
材料进场后，进行严格的检验和验收，分类存放，做好防护措施。
（三）施工机具准备配备足够数量的挖掘机、装载机、吊车、电焊机等施工机具，并进行调试和维护，确保其性能良好，能够满足施工需要。
（四）劳动力准备根据工程进度计划，组织各工种的施工人员进场，进行岗前培训和安全教育，提高施工人员的质量意识和安全意识。
（五）现场准备清理施工现场的障碍物，平整场地，修筑施工临时道路，搭建临时办公和生活设施，接通施工用水、用电。
三、施工流程（一）给排水管网施工1、测量放线根据设计图纸，放出给排水管道的中心线和检查井的位置，设置控制桩和水准点。
2、沟槽开挖采用机械开挖为主，人工配合为辅的方式进行沟槽开挖。
开挖过程中，严格控制沟槽的深度和坡度，避免超挖和扰动基底土。
3、基础处理根据地质情况，对沟槽基底进行处理，如铺设砂垫层、浇筑混凝土基础等。
4、管道安装将检验合格的管材吊运至沟槽内，采用吊车或人工进行安装。
安装时，确保管道的接口严密，坡度符合设计要求。
5、检查井施工按照设计图纸，砌筑检查井。
检查井的尺寸、位置和砌筑质量应符合规范要求。
6、闭水试验给排水管道安装完毕后，进行闭水试验，检查管道的密封性。
试验合格后，方可进行回填。
7、沟槽回填采用分层回填的方式，回填材料选用符合要求的土料，回填过程中，分层夯实，确保回填质量。
（二）燃气管网施工1、测量放线同给排水管网施工。
2、沟槽开挖要求与给排水管网施工相同，但在开挖过程中，要特别注意保护燃气管道的防腐层。
住宅小区管线综合规划设计分析随着城市化的不断发展，住宅小区管线综合规划设计变得越来越重要。
一个良好的管线规划设计可以提高小区的居住质量，提供便利的生活环境，同时也有助于保障小区的安全和可持续发展。
住宅小区的管线综合规划设计应考虑到水、电、燃气等基础设施的布局和设计。
水源和供水管道的合理规划可以确保小区居民有足够的水源供应，同时也防止水源浪费和漏水现象。
电力线路和变压器的布局和设计应保证电力供应的稳定性和安全性。
燃气管道的规划设计应符合相关标准和规范，以防止燃气泄漏等安全事故的发生。
住宅小区管线综合规划设计还应包括通信网络和有线电视网络的布局和设计。
随着数字化时代的到来，良好的通信和网络设施已经成为人们生活的重要组成部分。
小区的通信网络和有线电视网络的规划设计应充分考虑到居民的使用需求，提供稳定、高速的网络服务，同时也提供良好的电视信号和节目选择。
住宅小区的管线综合规划设计还应考虑到垃圾处理和污水处理设施的布局和设计。
垃圾处理设施的规划设计应确保居民方便地处理垃圾，同时也要考虑到垃圾分类和环保处理的要求。
污水处理设施的规划设计应确保小区的污水得到有效处理，以减少污染和环境健康风险。
住宅小区的管线综合规划设计还应考虑到环境保护和节能减排的要求。
太阳能热水器的安装可以提供可再生能源，减少对传统能源的依赖。
设计合理的绿化和景观规划可以改善小区的环境质量，提供良好的居住体验。
住宅小区管线综合规划设计是一个复杂而重要的任务。
它关系到住宅小区的居住质量和人们的生活舒适度，同时也关系到环境保护和可持续发展的目标。
一个好的管线规划设计需要考虑到各种因素的综合影响，并且遵循相关的标准和规范。
只有这样，才能真正实现小区居民的需求和社会的可持续发展目标的双赢。
住宅小区室外管网工程方案一、前言室外管网工程是指小区内供水、排水、供暖和燃气等设施的管道系统，是小区基础设施建设的重要组成部分。
良好的室外管网工程能够确保小区内居民日常生活的便利与舒适，因此其设计与建设至关重要。
二、工程背景小区位于城市郊区，总占地面积约3000平方米，规划分为多个住宅楼宇和独立别墅区。
小区内已经建成完工的住宅楼宇有30栋，别墅区已经规划建设3栋别墅。
小区内人口密集，日常生活所需的供水、供暖和燃气设施应完善健全。
三、设计原则1. 安全性原则：要求管网工程符合国家相关安全性标准，确保居民使用的设施安全可靠。
2. 环保性原则：在设计施工过程中尽量减小对环境的影响，选用环保材料，降低能源消耗等。
3. 经济性原则：在满足使用要求的基础上尽量减少成本。
4. 可维护性原则：设计合理方便维护和管理，减少日后维护成本。
四、设计内容1. 供水管道设计为了满足小区内大量居民的日常生活用水需求，需将供水管道设计得充分满足日常用水量，同时也要考虑到供水网络的互联和防止水质污染和泄漏。
供水管道宜设置流量计、压力计等流量和压力计量设施，以保证用水系统正常运行。
2. 排水管道设计排水管道设计应考虑到小区内雨水和生活污水排放方向，根据用地情况来设计排水管道线路。
同时，需合理设置雨水和污水收集设施，并合理规划排水管道的坡度和直径，以保证排水系统正常运行。
3. 供暖管道设计供暖管道设计应考虑到小区内建筑的供暖方式，如集中供暖、分户供暖等，根据实际情况来设计供暖管道线路。
一般情况下，集中供暖的供水管道需布置在预制板内或暗挡内，以保证供热系统正常运行。
分户供暖需布置在每户建筑内并与集中供暖系统相连接。
4. 燃气管道设计燃气管道设计应考虑到小区内建筑的燃气使用需求，根据实际情况来设计燃气管道线路。
燃气管道设计需满足国家相关标准，同时要合理设计供气点和阀门，以确保燃气系统正常使用。
同时需设置燃气泄漏报警设备和防护设施。
五、施工方案1. 施工过程应按照相关国家标准和规定进行，同时在施工现场设置专人负责施工监督，确保施工安全和质量。
小区室外管网工程施工设计方案一、工程概况本室外管网工程位于XX小区，总面积约为XXX平方米。
根据小区居民数量估算，水管、燃气管和电缆的总长度分别为XXX米、XXX米和XXX 米。
二、设计原则1.安全性：设计符合法律法规和相关标准的要求，保证工程施工安全性。
2.经济性：在保证安全的前提下，尽可能减少工程造价。
3.实用性：设计满足小区居民的日常需求，并保证管网的长期稳定运行。
三、水管设计1.水管的材料选择：推荐采用PE管材，因其具有耐腐蚀、不易泄漏的特点。
2.水管的布局：根据小区地形和居民分布情况，将主干管路与支线管路相连，以确保水流的畅通。
3.水管的直径：根据小区居民用水量的估算，确定水管的适当直径，以保证用水的正常供应。
四、燃气管设计1.燃气管的材料选择：推荐采用PE管材或金属管材，因其具有耐腐蚀、耐高压的特点。
2.燃气管的布局：将主燃气管路与支线燃气管路相连，确保燃气的供应畅通。
3.燃气管的直径：根据小区居民用气量的估算，确定燃气管的适当直径，以保证供气的质量和安全性。
五、电缆设计1.电缆的材料选择：推荐采用耐候、耐高温、绝缘性能好的电缆材料。
2.电缆的布局：根据小区电力负荷和消费点的位置，确定主干电缆和分支电缆的路由，以确保电能的正常传输。
3.电缆的规格：根据小区的需求和预计电力负荷，确定每根电缆的额定电流和电压。
六、总体施工方案1.施工队伍：选择具有相关经验和资质的施工队伍，确保施工质量和进度。
2.施工顺序：按照水管、燃气管和电缆的不同需求，确定施工的先后顺序。
3.施工技术：采用适当的施工工艺和技术，确保施工过程中的安全和质量。
七、质量控制措施1.材料质量：选用符合国家标准的材料，并进行质量检验和验收。
2.管道安装：按照规范要求进行管道的埋设和固定，确保管道的安全和稳定。
3.施工监督：设立专人负责施工现场的监督和管理，及时发现和解决施工中的质量问题。
八、施工安全措施1.安全教育：对施工人员进行安全教育和培训，提高施工人员的安全意识。
住宅小区综合管网设计内容及参考价格
一、园区管线综合规划：
按照《河北省城市规划设计行业收费标准》规定：
详规划费：万元/公顷，
园区单项专业管线规划：
单项专业管线规划按工日标准、工日定额及管线长度计算。
工日标准：200元/工日
工日定额与管径、管道类别有关，按平均30工日/公里/根计算
园区竖向规划：
按照《河北省城市规划设计行业收费标准》规定：竖向规划万元/公顷
园区地下管线施工图设计：
1、设计内容包括：雨水、污水、给水（含消防给水）、供暖（小区内二级网）、智能弱电、消防控制系统的施工图设计：
地下管线施工图设计单价：元/平方米（建筑面积）
2、行业垄断项目：
1）电力：配套费90元/平方米中包含设计费用，不在另计；
2）煤气：包括楼内及外管线，大概150元/户
3）电信：大概5元/平方米（含施工费用）。
