换土垫层法一、引言换土垫层法是一种常用的土木工程施工技术，它主要用于改善地基土的性质，增加地基的稳定性和承载能力。
本文将从换土垫层法的定义、施工流程、施工工艺、应注意的问题等方面进行全面、详细、深入地探讨。
二、定义换土垫层法是指将原有地基土取出，然后用新的土材料进行填补和加固的一种土木工程施工技术。
它可以修复地基的不平整、缓解地基沉降、加强地基承载能力等。
三、施工流程换土垫层法的施工流程通常包括以下步骤：1. 调查勘测在施工前，需要对地基进行调查和勘测，了解地质地貌情况、地基土的性质和承载能力等信息，以确定施工方案和材料选择。
2. 原土清理将原有地基土进行清理，清除其中的杂质、混凝土碎片等，保证换土垫层与原土之间的紧密结合。
3. 土方开挖根据设计要求，开挖地基土，并将其处理妥善。
同时，需要进行土方测量，确保挖掘的土方符合要求。
4. 新土填充将新的土材料运输至施工现场，按照设计要求进行填充。
在填充过程中，需要控制填充层的厚度和均匀度，以保证换土垫层的质量。
5. 压实与加固填充完成后，对换土垫层进行压实与加固。
常见的加固方式包括振动压实、喷射加固、碾压等，以增加垫层的密实度和稳定性。
6. 验收与监测在施工完成后，需要进行垫层的验收与监测工作。
通过检测和监测，评估垫层的质量和性能，确保其达到设计要求和使用功能。
四、施工工艺换土垫层法的施工工艺与具体工程和要求有关，但通常包括以下几个步骤：1. 材料选择根据地基土的性质和工程要求，选择合适的新土材料。
新土材料应具有一定的稳定性、承载能力和抗沉降能力。
2. 地基处理对地基土进行清理和改良。
清除杂质、混凝土碎块等，同时进行地基加固工作，以提高地基的承载能力。
3. 换土垫层施工按照施工流程进行换土垫层的施工。
控制换土垫层的厚度、填充均匀度和加固程度，确保施工质量。
4. 加固处理施工完成后，对换土垫层进行加固处理，以提高垫层的稳定性和承载能力。
加固方式可以根据具体情况选择，常见的有振动压实、喷射加固和碾压等。
换土垫层法施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!换土垫层法施工工艺流程换土垫层法施工工艺流程概述：换土垫层法是一种通过置换基础或建筑物下一定深度的软弱土层，提高地基承载力和减少沉降的地基处理方法。
房屋建筑工程：换土垫层法原理、作用及适用范围
（1）垫层法其基本原理是挖除浅层软弱土或不良土，分层碾压或夯实土，按回填的材料可分为砂（或砂石）垫层、碎石垫层、粉煤灰垫层、干渣垫层、土（灰土、二灰）垫层等。
干渣分为分级干渣、混合干渣和原状干渣。
粉煤灰分为湿排灰和调湿灰。
换土垫层法可提高持力层的承载力，减少沉降量。
常用机械碾压、平板振动和重锤夯实进行施工。
该法常用于基坑面积宽大和开挖土方量较大的回填土方工程，一般适用于处理浅层软弱土层（淤泥质土、松散素填土、杂填土、浜填土以及已完成自重固结的冲填土等）与低洼区域的填筑。
一般处理深度为2～3m.适用于处理浅层非饱和软弱土层、素填土和杂填土等。
（2）强夯挤淤法采用边强夯、边填碎石、边挤淤的方法，在地基中形成碎石墩体。
可提高地基承载力和减小变形。
适用于厚度较小的淤泥和淤泥质土地基，应通过现场试验才能确定其适应性。
3.3 换土垫层法3.3.1 换土垫层法的原理换土垫层法是将基础下一定深度内的软弱土层挖去，回填强度较高的砂、碎石或灰土等，并夯至密实的一种地基处理方法。
常用的垫层有：砂垫层、砂卵石垫层、碎石垫层、灰土或素土垫层、煤渣垫层、矿渣垫层以及用其它性能稳定、无侵蚀性的材料做的垫层等。
换土垫层法的作用：①提高浅层地基承载力。
因地基中的剪切破坏从基础底面开始，随应力的增大而向纵深发展。
故以抗剪强度较高的砂或其它建筑材料置换基础下较弱的土层，可避免地基的破坏。
②减少沉降量。
一般浅层地基的沉降量占总沉降量比例较大。
加以密实砂或其它填筑材料代替上层软弱土层，就可以减少这部分的沉降量。
由于砂层或其它垫层对应力的扩散作用，使作用在下卧层土上的压力较小，这样也会相应减少下卧层土的沉降量。
③加速软弱土层的排水固结。
砂垫层和矽石垫层等垫层材料透水性强，软弱土层受压后，垫层可作为良好的排水面，使基础下面的孔隙水压力迅速消散，加速垫层下软弱上层的固结和提高其强度，避免地基发生塑性破标。
④防止冻胀。
因为粗颗粒的垫层材料fL隙大，不易产生毛细管现象，因此可以防止寒冷地区中结冰所造成的冻胀。
⑤消除膨胀土的胀缩作用。

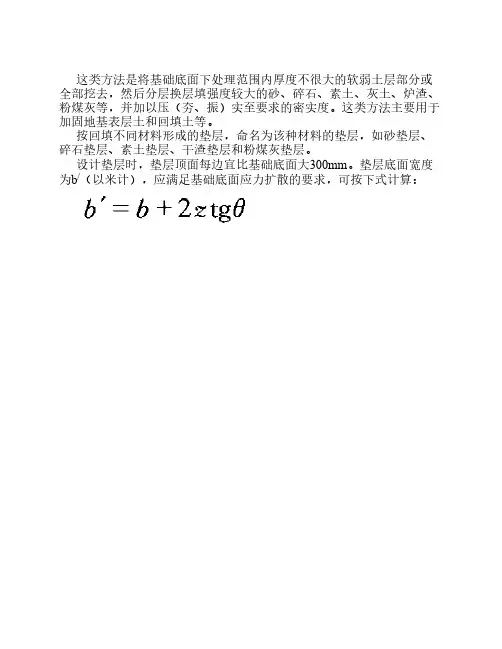

3．3．2 垫层的设计要点垫层的设计不但要满足建筑物对地基变形及稳定的要求，而且应符合经济合理的原则。
其设计内容主要是确定断面的合理厚度和宽度。
对于垫层，既要求有足够的厚度来置换可能被剪切破坏的软弱土层，又要有足够的宽度以防止垫层向两侧挤出。
3．3．2 垫层的设计要点垫层的设计不但要满足建筑物对地基变形及稳定的要求，而且应符合经济合理的原则。
其设计内容主要是确定断面的合理厚度和宽度。
对于垫层，既要求有足够的厚度来置换可能被剪切破坏的软弱土层，又要有足够的宽度以防止垫层向两侧挤出。
3．3．2．1 垫层厚度的确定fz—垫层底面处软弱土层承载力特征值 kPa pcz—垫层底面处上的自重应力，kPapz—垫层底面处土的附加应力，kPa。
换土垫层
一、概述
换土垫层法是指将基础底面下一定深
度范围内的软弱土层部分或全部挖去，然
后换填强度较大的砂、碎石、素土、灰土、
粉煤灰、千渣等性能稳定且无侵蚀性的材
料，并分层夯压至要求的密实度。
该法又
称换填法。
当建筑物基础下的持力层比较软弱，不能满足上部荷载对地基的要求时，常采用换土回填法来处理。
换土回填按其材料分为砂地基、砂石地基、灰土地基等。
二、为什么要进行换土垫层施工
在建筑工程实际施工时，如果建筑物的地基土属于不均匀土、冻胀土、软弱土、湿陷性土以及膨胀土等，若对其直接进行建设，则其地基变形以及强度要求都不能满足上部建筑结构所要求的标准，在这种情况下，如果其地基的软土层不是特别厚，就可使用换土垫层施工将其改变。
三、换土垫层的作用
1、提高地基的承载力；
2、减少地基沉降量；
3、加速软土的排水固结；
4、防止冻土；
5、消除膨胀土的胀缩作用。
6、使底筋和土壤隔离不受污染。
7、找平，使底板受力在一个平面
四、垫层的分类
垫层分刚性和柔性（又称沸刚性）两类：
刚性垫层一般是C7.5-C10的混凝土捣成，它适用于薄而大的整体面层和块状面层；
柔性垫层一般是用各种散材料，如砂、炉渣、碎石、灰土等加以压实而成，它适用于较厚的块状面层。
五、换土垫层法原理
当软弱土地基的承载力和变形满足不了建筑物要求，而软弱土层的厚度又不很大时，将基础下一定深度内的软弱土层挖去，回填较高强度的砂、碎石或灰土等，并夯至密实
六、换土垫层法施工方法与施工过程
1、施工方法有：机械碾压法、振动压实法、重锤夯实法
（1）机械碾压法：采用各种压实机械来压实地基土。
适用于地下水位以上大面积填土的压实
（2）振动压实法：用振动压实机械在地基表面施加振动力以振实浅层松散地基的处理方法。
（3）重锤夯实法：用起重机将夯锤提升到某一高度，然后自由落锤，不断重复夯击以加固地基
2、施工过程：
在施工时需将建筑基础下的土层挖去，但是挖土深度需控制在一定的范围内。
随后对地基内进行换填较高强度、密度较大的灰土、砂、素土、碎石以及矿渣和粉煤灰等稳定性相对较高、且没有侵蚀性的材料，然后对其进行夯实直到达到建筑设计中所要求的密实度。
建筑地基换土法在使用的时候，要注意将换土处理深度进行控制，从而使建筑施工过程中相关的经济合理性得到保证，这个深度尽量保持在3米以内。
七、适用范围
1、换土垫层法适用范围：适用于处理浅层软弱土地基、湿陷性黄土地基（只能用灰土垫层）、膨胀土地基、季节性冻土地基。
2、不同换土材料的适用范围：
1)砂土材料
这种换土材料在水下黄土以及一般饱和或是非饱和软弱土等地基处理中比较适用，但是其在实际运用过程中，不适用于面积较大的动力基础、堆载以及密集基础等相关的软土地基的处理。
2)土垫层
在土垫层中可以分为素土垫层以及灰土垫层，其中，素土垫层在一些湿陷性黄土基地、大面积回填以及中小型工程中较为适用；而灰土垫层不仅可以使用在湿陷性黄土地基以及中小型工程的建设中，对膨胀土地基的处理也相对适用
3)粉煤灰材料
粉煤灰材料在实际使用的过程中比较适合机场、堆场、厂房以及港区陆地等相关工程的大面积填筑工程。
但是，当其处在地下水位下面时，它的强度会出现30%的下降。
4)矿渣工程
这种材料在中小型建筑工程中比较适用，其中最适合对堆场以及地坪等相关的工程大面积地基处理。
但是，由于其自身特性的原因，不能在碱性废水以及酸性等相关的地基处理中。
5)灰土垫层
灰土垫层适用于工业与民用建筑室内地坪、室外散坡、道路的灰土垫层工程。
灰土垫层应采用熟化石灰与粘土（或粉质粘土、粉土）的拌和料铺设，其厚度不应小于100mm
八、工程实例。
