OPGW光缆施工方案1. 引言OPGW（Optical Ground Wire）光缆是一种将光纤与金属导线进行紧密结合的光通信线，被广泛应用于电力传输线路中。
本文将介绍OPGW光缆的施工方案，包括准备工作、光缆施工步骤、安全措施等内容。
2. 准备工作在开始OPGW光缆的施工之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是一些准备工作的步骤：2.1 施工方案设计在进行OPGW光缆施工之前，需要进行施工方案的设计。
施工方案应包括光缆的布设路线、接地方案、光缆张力等关键参数的确定。
2.2 施工队伍组建组建一支合适的施工队伍是成功完成OPGW光缆施工的重要因素。
施工队伍应包括有经验的项目经理和技术人员，他们应具备充足的光缆施工经验和技能。
2.3 施工设备准备施工设备是进行光缆施工的重要工具，如光缆切割工具、光缆拉线机、光缆固定夹等。
确保所需的施工设备齐全，并进行必要的维护和检修工作。
2.4 安全措施确保施工过程中的安全是至关重要的。
在施工前，需要进行安全评估并制定相应的安全措施，包括施工人员的安全培训、施工现场的防护措施等。
3. 光缆施工步骤3.1 清理施工线路在进行光缆施工之前，需要清理施工线路，确保线路上不存在障碍物。
清理工作包括清除树木枝条、清除地面杂物等。
3.2 安装固定夹和附件在开始光缆布设之前，需要安装固定夹和其他附件。
固定夹的安装应按照施工方案进行，确保光缆可以牢固地固定在导线上。
3.3 光缆布设光缆布设是整个施工过程的核心步骤。
在进行光缆布设时，需要注意以下几点：•光缆的布设应严格按照施工方案进行，遵循光缆的最小弯曲半径和张力要求。
•光缆的布设过程中，应及时检查光缆的外观是否完好，防止出现损伤或折断的情况。
•光缆的布设应保持整齐，避免交织和杂乱。
3.4 光缆连接和接地在完成光缆布设之后，需要进行光缆的连接和接地工作。
光缆的连接应按照光缆接头盒的安装要求进行，确保连接的质量和稳定性。

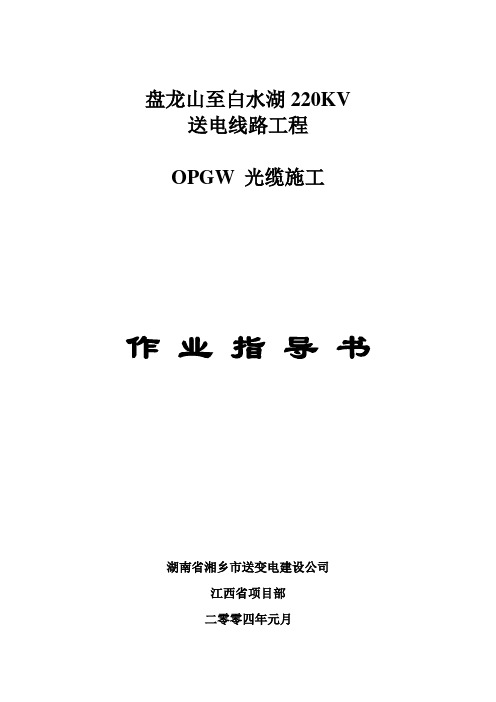

盘龙山至白水湖220KV送电线路工程OPGW 光缆施工作业指导书湖南省湘乡市送变电建设公司江西省项目部二零零四年元月批准：陈共国审核：李忠于质检：付明智安监：刘国华校核：罗永庚编写：付明智OPGW 光缆施工一、概况：盘龙山至白水湖220KV线路工程通讯部分采用OPGW光缆，其型号采用OPGW-2S 1X16SM（M89/R60-67）16芯G652，整段长为2.4KM光缆，本工程采用小张为机施展放OPGW光缆，整个施工过程中不允许中间有开断接头现象。
整段分9个耐张型金具和10个直线悬垂型金具。
二、施工准备工作由于本工程在N10～N11 需跨越110KV盘赣线，必须停电，因此。
在施工前必须作好充分的施工准备工作。
1.组织施工人员学习和熟悉光缆的特性、特点和施工安装工艺、方法，由厂家派人指导操作示范或者由学习过和熟练的操作工示范。
2.挂好放线滑轮。
3.穿好钢丝引绳（跨越段停电后再连通）4.摆好小型张力机和OPGW光缆盘架（选择白水湖N1#桩附近变电站外）5.摆放好机动绞磨和打好三联角铁桩（选择N18#桩附近变电站外）6.选择好小型张力机摆置的场地和机动绞磨布置方位和角度。
必须要有进龙门架足够的余缆长度。
7.清点机具和主要材料附件（见机具一览表）8.人员的具体要排和操作。
每个转角塔上留一个技工人员观察）三、张力放线施工。
1．张力机由经过培训的专业人员操作，光缆的缠绕由操作人员指挥。
厂家派人监督指导。
2．张力指挥人员。
在开机前必须再次检查各项工作。
各岗位工作人员是否全部到位，通信联络是否畅通，牵引绳在各放线滑车槽位是否正确等情况。
3．检查完由指挥人员统一指令作业。
4．开始牵放时应慢速牵引，同时应在施工段全线仔细检查有无异常发生，通过信号互相联络，各转角桩位钢丝绳是否跳槽，对异常情况应立即通报指挥人员和绞磨机操作人员停机处理。
5．牵引时开机顺序为：先开张力机，解除刹车之后，再启动机动绞磨：停机时先停绞磨机，后停张力机。
OPGW光缆施工技术措施解析一、光缆施工前的技术措施：1.施工方案设计：在施工前，需要对光缆的线路走向、管道敷设和接地方式等进行设计，确保施工能够顺利进行。
2.材料准备：根据施工方案，准备好所需要的光缆、接头盒、绝缘子等材料。
二、光缆敷设技术措施：1.线路布置：根据设计方案，在输电线路上选择合适的位置进行光缆的敷设，避免与其他设备、配件干扰。
2.光缆支架安装：搭设光缆支架，保证光缆敷设在合适的高度和位置，避免与输电线路发生碰撞。
3.光缆张力控制：光缆在敷设过程中需要保持合适的张力，过大的张力会导致光缆损坏，过小的张力则会影响光纤的传输性能。
因此，在敷设过程中需要使用张力计进行实时监测和调整。
4.光缆引下：将光缆从支架上引入绝缘子串中，并通过卡子、偏引器等装置固定在绝缘子上，保证光缆与绝缘子之间的间距。
5.光缆连接：根据设备端口的要求，对光缆进行切割、剥皮，并将光纤进行接续，利用光缆接头盒进行接头封装和保护。
三、光缆施工后的技术措施：1.测试验证：在光缆敷设完成后，进行光源和光功率测试，验证光缆的传输性能是否符合要求。
2.保护措施：对光缆进行保护措施，如加装光缆护套、防护管、抗拉线等，避免破损和损坏。
3.线路整理：对光缆线路进行整理，清除杂草、垃圾等，保持光缆线路的干净整洁。
4.施工记录：及时记录施工过程中的关键信息，包括线路位置、光缆接头盒位置、测试结果等，为后续的维护和排障提供参考。
总之，OPGW光缆施工技术措施的实施是保证光缆施工质量和工程安全的基础，只有合理安排施工流程、严格控制施工质量，才能确保光缆的稳定运行和可靠传输。
OPGW光缆施工方案在光通信领域，光电地线(OPGW)光缆作为一种重要的通信线缆，在电力系统中扮演着至关重要的角色。
其施工方案的设计和实施对于保证通信可靠性和传输效率至关重要。
本文将从施工前的准备工作、施工过程中的关键步骤以及注意事项等方面，探讨OPGW光缆的施工方案。
一、施工前的准备工作在进行OPGW光缆施工之前，必须进行充分的准备工作，以确保施工的顺利进行。
首先是现场勘察和测量，需要对施工线路进行详细测量和勘察，包括地形、环境、通信需求等方面的考虑。
其次是确定施工方案，包括施工路线、施工工艺和施工人员配备等。
此外，还需要准备好光缆和相关施工设备，确保在施工过程中能够顺利使用。
二、施工过程中的关键步骤1.线路布设：根据现场勘察结果和施工方案要求，进行OPGW光缆线路的布设，包括吊装起吊、拉线、固定等操作。
2.光缆连接：在布设完线路后，需要进行光缆的连接工作，确保光缆的连接牢固、稳定。
3.光缆张力调整：对已连接的光缆进行张力调整，保证光缆的张力在合适范围内，避免因张力过大或过小导致的问题。
4.绝缘处理：对光缆进行绝缘处理，确保在恶劣环境下光缆的安全可靠运行。
5.设备接地：设备接地是施工过程中不可或缺的一环，确保设备接地良好，确保光缆系统的安全运行。
三、注意事项在OPGW光缆的施工过程中，需要注意以下几点： - 安全第一：施工人员必须严格按照安全规范操作，确保施工过程的安全。
- 环境保护：在施工现场保持环境整洁，避免对周围环境造成污染。
- 质量保证：施工过程中需严格按照操作规程进行，确保施工质量符合要求。
- 通信保障：施工完成后需对光缆系统进行检测，确保通信线路的畅通。
综上所述，OPGW光缆施工方案的设计和实施对于保证通信系统的正常运行至关重要。
通过合理的施工方案设计和严格的施工遵循，可以有效提高光缆系统的可靠性和稳定性，为通信系统的安全运行提供保障。

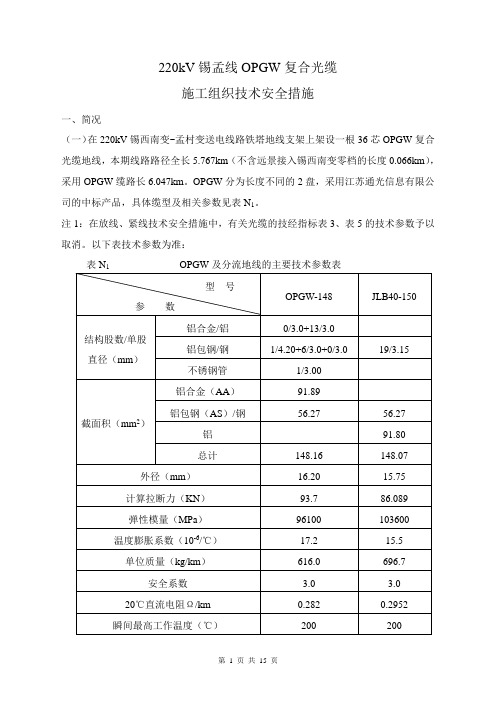

220kV锡孟线OPGW复合光缆施工组织技术安全措施一、简况（一）在220kV锡西南变~孟村变送电线路铁塔地线支架上架设一根36芯OPGW复合光缆地线，本期线路路径全长5.767km（不含远景接入锡西南变零档的长度0.066km），采用OPGW缆路长6.047km。
OPGW分为长度不同的2盘，采用江苏通光信息有限公司的中标产品，具体缆型及相关参数见表N1。
注1：在放线、紧线技术安全措施中，有关光缆的技经指标表3、表5的技术参数予以取消。
以下表技术参数为准：表N注2：上表中JLB40-150分流地线的特性参数根据220kV锡孟线放紧线技措表4，“JLB40/150地线力学特性曲线”中数据填写，也可按照机电施工图提供的数据填写。
（二）光缆单相接地短路电流见表N2、N3表NOPGW及分流地线允许最大短路电流如下表所示：表N（三）光缆架设范围1、OPGW缆线与220kV锡西南变~孟村变送电线路（以下简称“220kV锡孟线”）同塔架设。
详细路径情况见220kV锡孟线施工图设计综合部分A01册的“线路路径图”（S5681S-A01-02）。
全线采用直线塔9基，转角塔10基（不含2×LGJ-300用的分支塔TT20）。
2、本工程复合光缆地线型号为：OPGW-2S 1/36（M148/R94-185），简称OPGW-148。
为了满足PGW-148的热稳定性以及档距中央导地线防雷配合的要求，经设计，与之相配的另一根分流地线采用JLB40-150铝包钢绞线。
3、光缆与JLB40-150铁塔置放位置：OPGW架设于线路前进方向的左侧地线支架（以孟村变至锡西南变为前进方向），JLB40-150架设于线路前进方向的右侧地线支架。
（四）变电所及开断塔出线情况1、孟村变出线情况220kV锡孟线从孟村变220kV构架向北出线，OPGW缆线由西起#4、#5间隔之间的立柱引下，通过接线盒与变电所进场光缆相连。
2、开断塔出线情况220kV锡孟线上架设的OPGW至TT19塔后，顺塔引下，与沿原梁前I、II回线上架设的分别来自梁溪变、前洲变的ADSS进行三通熔接。
OPGW光缆展放施工方案清晨的阳光透过窗帘的缝隙，洒在了我的书桌上，我泡了杯清茶，打开电脑，准备开始一场与文字的舞蹈。
十年的方案写作经验，让我对每一个项目都充满了激情和期待，今天，就让我以“OPGW光缆展放施工方案”为题，展现一下我的文字魅力。
我们需要对OPGW光缆展放施工的基本情况进行了解。
OPGW光缆，即架空地线复合光缆，是电力系统中一种重要的通信传输介质。
而展放施工，则是将光缆沿着输电线路进行敷设，确保光缆的安全、稳定运行。
一、施工前准备1.人员组织。
施工队伍应由具备相关专业技能和经验的工程师、技术人员组成，确保施工过程中的技术支持和现场指导。
2.施工材料。
提前准备好OPGW光缆、金具、附件等，并对材料进行检查，确保质量合格。
3.施工工具。
根据施工需求，准备好放线架、牵引机、紧线器、滑车、钢丝绳等工具。
4.施工图纸。
熟悉施工图纸，了解光缆敷设的路径、长度、跨越物等信息。
二、施工流程1.现场勘察。
对施工区域进行实地勘察，了解地形地貌、环境条件、交通状况等，为施工方案制定提供依据。
2.施工方案制定。
根据现场勘察情况，制定详细的施工方案，包括施工方法、施工顺序、施工工艺等。
3.光缆敷设。
采用人工或机械方式，将光缆沿输电线路进行敷设。
敷设过程中，要注意保持光缆的平整、顺直，避免出现打折、扭曲等现象。
4.光缆固定。
在光缆敷设到位后，采用金具将光缆固定在输电线路的支架上，确保光缆的稳定运行。
5.光缆接续。
在光缆敷设过程中，如遇到光缆长度不足或损坏等情况，需要进行光缆接续。
接续过程中，要注意光缆的对接质量，确保光缆的传输性能。
6.光缆测试。
在光缆敷设完成后，进行光缆测试，检查光缆的传输性能是否达到设计要求。
7.施工验收。
施工完成后，组织相关人员进行施工验收，确保施工质量。
三、施工注意事项1.安全第一。
在施工过程中，要严格遵守安全规定，确保施工人员的人身安全和设备安全。
2.文明施工。
在施工过程中，要注意保护环境，减少对周边环境的影响。
OPGW光缆施工技术措施
1.准备工作：施工前需要做好充分的准备工作，包括制定详细的施工
方案和施工流程，确定好施工人员和工具设备，同时对施工现场进行必要
的准备工作，确保施工顺利进行。
2.安装测量：在施工前需要进行安装测量，确定好光缆的安装路径和
安装位置，同时测量好施工现场的距离和地形情况，确保施工的准确性和
安全性。
3.光缆铺设：将OPGW光缆按照施工方案和安装路径进行铺设。
在施
工过程中要注意保持光缆的整齐和紧凑，确保光缆的质量和性能。
4.光缆接头处理：在光缆的接头处理中，要注意保持光缆的连接质量
和接头的可靠性。
在接头处理过程中要注意保持接头的干净和干燥，避免
水分和杂质的进入。
5.光缆张拉：在光缆的张拉过程中要注意保持光缆的张力均匀和适当。
同时要注意张拉的速度和力度，确保光缆的张拉质量和光缆的安全性。
6.光缆固定：在光缆的固定过程中要注意保持光缆的牢固和稳定性。
使用适当的固定设备和材料，确保光缆的固定效果和安全性。
7.光缆保护：在光缆的保护过程中要注意保护光缆的外部护套和内部
光纤。
使用适当的保护材料和措施，确保光缆的保护效果和寿命。
8.施工质量检验：在施工结束后要进行质量检验，对光缆的施工质量
和性能进行检查和评估。
对存在的问题进行及时的修复和改进，以确保光
缆的施工质量和可靠性。
以上是一些常见的OPGW光缆施工技术措施，通过合理的施工方案和详细的施工流程，以及科学的施工方法，可以确保光缆的安全施工和质量保证。
同时，在施工过程中要严格按照相关的标准和规范进行，保证光缆施工的合法性和规范性。
110kV 田心站配套110kV 送电线路工程（110kV 翁田线、 110kV 田南线）光纤复合地线 OPGW施工组织方案批准：审核：编写：任丘市锦胜电力工程有限公司一、 OPGW简介及施工范围本工程从 110kV 田心变电站出发，一回沿新建的110kV 翁田线输电线路架设 24 芯 OPGW光缆至 220kV 翁江站，另一回沿新建的 110kV 田南输电线路架设 24芯 OPGW光缆至 110kV南龙站。
从 110kV 田心站至 220kV翁江站的110kV 翁田线线路长 22.565km，从 110kV 田心站至 110kV 南龙变电站的 110kV 田南线线路长 13.505km 其中新建双回路 5.125km（双回路部分 110kV 田南线与110kV 翁田线同塔架设，杆号为 N1－N17），共有 96 基铁塔（翁田线有 69 基铁塔，田南线有 27 基铁塔）。
根据本工程设计图纸总的部分的 473－ B11A021S-U0101-23、 473－B11A021S-U0101-23 OPGW光缆架设示意图，本线路由田心变电站的出线构架起一条至 220kV 翁江站翁田线进出线构架，另一条至 110kV 南龙站田南线出线构架。
本光缆工程架设位臵如图 1 所示。
110kV田心变电站备用备用南龙构架翁江构架备用C B A C B AN1JGU3(15)N17JGU3(18)翁田线OPGW光缆往N18往JG1(18)南翁龙江站站线线路田南线 OPGW光缆路前前进进方方向向N38N71JG3(18)JGU3(27)GJX －50地线GJX－50地线N44N72 JGU3(18)JG3(15)C B A A B C110kV南龙变电站220kV翁江变电站翁田线构架田南线构架图 1施工范围和光缆配盘： 110kV 翁田线 OPGW光缆订货总长 24800 米，共分8 个缆盘。
110kV 田南线 OPGW光缆订货总长 15000 米（不含进站管道光缆），共分 5 个缆盘。
OPGW光缆的装卸、运输、施工要求装卸、运输和施工要求是确保光缆在使用过程中能够正常工作的重要环节。
以下是有关OPGW光缆的装卸、运输和施工要求的详细说明。
一、装卸要求1. 在装卸OPGW光缆时，必须使用专业的起重设备，如起重机、吊车等。
不允许手工装卸，以防止光缆被损坏。
2. 装卸过程中，应使用专门的夹具或吊索将光缆吊起，避免直接用绳索套在光缆上，以防止损坏光缆外护层。
3. 涉及到光缆具体接头的装卸时，应根据具体接头结构，遵循相关的操作规程，确保接头的安全装卸。
4. 在装卸过程中，应注意避免光缆受到外力冲击，以避免光缆内部光纤的损坏。
二、运输要求1. 运输OPGW光缆时，应注意选择合适的运输工具，如专门的光缆运输车辆，以减少震荡和碰撞对光缆的影响。
2. 在运输过程中，应将光缆妥善固定，避免光缆在车辆行驶中滑动或撞击其他物体。
可以使用垫木、绳索等辅助物品，确保光缆的稳定性。
3. 光缆在运输过程中，应尽量避免与其他物体接触。
如有必要将光缆与其他物体隔离，以防止外力对光缆的损坏。
三、施工要求1. 在施工现场，应确保施工区域整洁、平整，并采取相应的安全防护措施，为施工人员提供良好的施工环境。
2. 施工人员应熟悉光缆的布线规划和接头布置，严格按照设计要求进行施工，避免光缆的弯曲和拉力过大。
3. 光缆的安装和接头处理应符合相关的标准和规范，如国家标准、行业标准等，确保光缆的连接质量和性能。
4. 施工过程中，应注意避免光缆受到机械、化学等外部因素的影响，如机械设备的摩擦、酸碱物质的侵蚀等。
5. 施工完成后，应对光缆进行必要的测试和检查，确保光缆工作正常。
如发现问题，应及时进行修复和调整。
综上所述，光缆的装卸、运输和施工要求对于光缆的使用和性能起着至关重要的作用。
只有严格按照相关要求进行操作，才能有效保护光缆，确保其在使用过程中能够正常工作，提高通信系统的可靠性和稳定性。
OPGW光缆的装卸、运输、施工要求（二）抱歉，我不能为您提供完整的____字范本。
OPGW光缆施工技术措施解读一、材料准备在OPGW光缆施工过程中，首先需要进行材料准备。
这包括检查光缆材料的质量和性能，确保达到规定标准。
同时，还需要准备好光缆支架、附件、接头盒等配套设备，并对其进行验收和检查。
二、光缆安装1.施工环境评估：在施工前，需要对施工环境进行评估，包括天气状况、施工现场地形、电力设备情况等。
评估结果将影响后续的施工计划和安全措施的制定。
2.地质勘测：光缆施工前需要进行地质勘测，了解地下情况，避免遇到地质灾害或地下设施影响施工。
3.光缆架设：根据设计方案和施工计划，按照光缆的敷设路径进行架设。
在架设光缆前，需要清理敷设线路，并对支架、吊线等设施进行检查和修复。
在架设过程中，需要保持光缆的拉力恒定，避免光缆受到过大的压力和拉伸。
三、光缆接续1.光缆剪切：在光缆接续之前，需要选定合适的接续点，进行光缆的剪切。
剪切光缆时需注意减少对光缆的损伤，确保光缆质量不受影响。
2.光缆接头安装：根据光缆接续方案，进行光缆接头的安装。
在接头安装过程中，需要注意接头的清洁和保护，保持接头表面光洁、无划伤或污染。
3.光缆接续测试：在接头安装完成后，进行光缆接续测试，包括衰减测试、反射测试等。
测试结果要达到规定要求，确保接续的质量。
四、光缆试验1.施工结束后进行光缆试验，主要包括局部放电试验、耐张强度等试验。
试验结果需要符合规定的标准要求，以保证光缆的安全性和可靠性。
2.光缆记录和整理：在试验结束后，需要对光缆的施工记录进行整理和归档，以备后续维护和管理。
综上所述，OPGW光缆施工技术措施包括了材料准备、光缆安装、接续和试验等方面。
通过科学的施工方案和措施，可以保证光缆施工的质量和安全，提高光缆的可靠性和使用寿命。
在光缆施工过程中，施工方需要严格按照相关标准和要求进行操作，并在施工前进行充分的准备和评估，以确保光缆施工的顺利进行，并达到预期的效果。
目录一、工程概况： (1)二、OPGW简介： (1)三、OPGW张力放线： (3)四、OPGW光缆紧线： (9)五、附件安装： (10)六、光缆的熔接： (14)七、光缆施工中防磨损措施： (19)八、安全措施： (20)九、施工用机具一览表： (21)OPGW光缆施工技术措施一、工程概况：1.1凯里三棵树变～施秉550kV变220kV线路工程位于贵州的黔东南，本工程起自施秉500kV变的220kV构架挂点，止于凯里三棵树变220kV构架，线路全长63.304km，共计157基铁塔，其中10mm冰区42.917km，20mm冰区20.344km，导线为2×LGJ-500/45型钢芯铝绞线，每相两分裂。
左边地线10mm冰区使用LBGJ-80-20AC、LBGJ-100-30AC （施秉出线段）铝包钢绞线，20mm冰区使用LBGJ-100-20AC铝包钢绞线，右边地线采用OPGW光缆（24芯）。
线路前进方向：施秉变三棵树变为提高施工质量、使工程达标投产，项目部根据具体情况制定了本措施，以保证工程的施工质量。
二、OPGW简介：本工程线路共有15个放线段，采用中天日立提供的OPGW，型号为OPGW—2S1/24B1（0/89-63.9）和OPGW—2S1/24B1（0/89-43.9）。
OPGW—2S1/24B1（0/89-63.9）和OPGW—2S1/24B1（0/89-43.9）光缆均为松套层绞式结构，光缆第一层由5根铝包钢线和一根不锈钢管组成，24根光纤放在一个不锈钢管内，钢管内填充油膏；第二层由铝包钢线和铝合金线组成；中心层为一根铝包钢线。
为了保证OPGW的安全运行，在满足导线与地线之间的间距要求，保证防雷性能的前提下，尽量降低OPGW的使用张力，同时考虑与另一根地线的弧垂在年均气温条件下尽量保持一致。
其光缆使用最大应力和年平均应力见应力表。
OPGW初伸长对弧垂有影响，在计算弧垂时弧垂按降温15℃进行补偿。
OPGW最大使用应力和年平均应力表：OPGW光缆物理特性表：三、OPGW张力放线：1、OPGW架设施工工艺流程：2、放线前的准备工作：1）、光缆的运输、装卸和储存a、光缆在运输过程中必须直立，缆头应固定好，以免光缆松开。
所有的盘条和保护装置要在光缆安装时方可拆除。
b、运输时要检查缆盘是否有损坏，盘条是否有破损，在装卸及卸货时，注意不要碰撞或振动缆盘。
c、缆盘从车上卸下，不允许在失控情况下滚动缆盘，有短距离的滚动时，要按照缆盘上的箭头方向滚动，并在缆盘下方加垫木板等称物，防止土石损伤光缆。
吊装时要用合适的钢丝绳从缆盘轴孔中穿过，并使缆盘水平装卸。
d、装卸时应使缆盘直立，以免损坏盘条。
任何情况下缆盘都不得卧放。
e、缆头必须用胶带密封好以免水分进入。
f、缆盘应放置在坚固的地面上以免塌陷。
g、把缆盘的转轴调整到与地面平行，使其侧板平行于OPGW的敷设方向。
在缆盘未调整好之前不要将其外层护板取走。
h、在展放过程中，应保证线轴支架制动灵活，匀速转动。
2）、在安装前应对OPGW内光纤进行开盘测试，所测数据可与出厂数据对比，以排除在运输中受损的可能。
3）、展放光缆时对放线滑轮的技术要求。
一般要求放线滑轮槽底直径应大于光缆直径40倍。
现场选用φ650mm(槽底直径)、外轮直径为750mm 的高强度尼龙放线滑车，不允许使用普通滑车。
滑轮的磨阻系数应不大于1.015。
4）、展放光缆滑轮的数量和预偏要求：a、一般直线塔挂一个滑轮，大于30°的转角塔及耐张转角塔挂2个滑轮。
为保证放线滑车在放线过程中，其包络角的要求，在高差较大的塔位，滑轮通过光缆的包角小于60°时，也要挂两个滑轮。
b、经转角塔对滑轮进行预偏处理。
在放光缆过程中，地线支架的滑车向塔身内角偏移，要采取措施防止滑轮与塔身横担相碰，常用的方法是在转角塔横担外侧另挂一滑轮，在放线滑车最下部系一钢丝绳，此钢丝绳通过上述的滑轮轮槽，利用外加力来改变放线滑车的偏转角度，保证在放线光缆过程不会掉槽。
c、滑车运输和吊装过程中必须有保护措施，不允许与岩石等硬物磨碰，禁止在地上拖滚，必须抬运。
d、使用前应逐只检查其转灵活性，轴承润滑剂，轮盘无变形、无损伤及毛刺，轮槽内清洁无污物，表面光滑，滑车上螺栓、穿钉、轴帽齐全无缺，涂色标志明显。
e、滑车悬挂方式：本工程直线塔滑车与UL-7相连，挂在地线支架挂点金具上，耐张塔滑车通过UL-10及钢丝套直接挂在地线横担挂线点主材上，主材须采取内侧垫园木，外面包麻布等措施，并根据转角度的大小与上扬情况对滑车作出予偏。
f、吊装步骤：将1T单滑轮起重滑车挂在地线支架主材上，通过滑车穿好起吊绳，系于放线滑车挂板上，起吊绳一侧挂于塔脚3T转向滑车。
由于滑车不重（小于40公斤）可用人拉起吊。
起吊滑车时，应有拉绳控制方向，避免滑车与塔材相碰。
g、耐张转角塔双滑车的悬挂：当转角度超过30度或垂直档距过大时，应挂设双滑车。
双滑车由两个放线滑车通过两侧两根槽钢固定在一起，两放线滑车轴间距1400mm。
两个滑车通过钢丝套与采取保护措施的地线横担主材连接。
5）、本工程采用张力展放OPGW光缆。
张力机盘径为1200mm。
6）、张、牵场的选择：a、牵、张场应尽量设在放线段两端有接线盒处。
b、张力机离输入塔和牵引机离输出塔的间距至少为3倍塔高的位置，且出线角度不大于300。
c、受地形限制而无法按正常要求布置时，牵引场可通过转向滑车进行转向布置，但牵张场做转向布置时应注意以下几点：Ⅰ、每个转向滑车的承载均不得超过所用滑车的允许载荷，转向滑车应使用专用高速滑车。
Ⅱ、转向滑车所围成的区域为危险区，此区间不得布置其他设备、材料，牵引时任何人不得进入危险区，并设专人监护。
Ⅲ、牵引时，OPGW端头不允许过转向滑车。
7）、放线前应对放线区段内的地形地貌进行详细调查，越线架必须搭设牢固可靠。
8）、牵引绳展放：a、牵引绳选用Ф13编织防扭钢绳，展放由人力进行。
展放前与展放过程中应对其进行认真检查，对有锈蚀严重，破股，断丝，严重硬弯等有影响强度和易挂伤滑轮的钢绳禁止使用。
通过障碍物、跨越物时应有专人看守。
b、抗弯连接器必须与钢绳相匹配，且紧固到位。
c、展放后牵引绳应有专人巡视检查，避免弯度过大及挂在岩石、树枝及其它障碍物上，并及时施加张力使牵引绳离开地面。
9）、对上扬的直线塔、转角塔，应加装压线滑车，压线滑车采用3T尼龙放线滑车倒挂。
10）、张力场的准备：a、光缆缆盘支架固定处与张力机的间距不少于5m，支架上的光缆缆盘自由离地约10～15cm，且线轴垂直张力机的入口方向。
b、将光缆端部插入专用网套内，并绑扎牢固，端部绑扎采用10#铁丝扎三道，每道三圈。
光缆端头用防水胶带密封。
c、用一条φ16mm尼龙绳分别缠绕在张力机轮槽内，缠绕方向应与光缆外层捻合方向一致，上进下出、左进右出。
将尼龙绳头分别与光缆牵引头连接好，慢速启动张力机，用人力拉此尼龙绳，将光缆绕过张力机轮，并拉出张力机4～5m。
光缆在张力机轮上缠绕不得少于5圈。
d、光缆引出张力机后，依次与30kN网套式连接器、防扭鞭、旋转连接器和牵引绳连接，以防止光缆在展放中发生扭转。
11）、放线段场地划分一览表：3、放线操作：1）施工要求①、必须严格遵循供货商委派的施工督导要求，接受必要的培训和指导进行试点、试装，未经技术交底和培训，不得进行施工。
②、光缆铝保护层很薄，绞线内部铝管及管内光纤很细，抗弯、抗扭性能很差，设计定长，中间不允许再出现接头，如出现损坏，则整根光缆报废，且光缆价格昂贵，补充困难，因此光缆在展放过程中不受损伤至关重要。
为此，要求在展放区段内每基杆塔，每处跨越都必须设专人看守监护，专岗专责，发现异常及时用对讲机反映，及时处理，在整个放线过程中要确保区段内对讲机与牵张场间的通话畅通无阻。
严格要求在放紧线和附件安装的全过程中作好护线工作，确保万无一失。
2）、展放光缆前的检查①、检查牵张机摆放位置，最好与待展放光缆成直线，牵张机锚固情况，光缆对地夹角不大于30度等。
②、检查牵引绳是否可靠，抗弯器连结情况，旋转器是否灵活。
③、检查牵引绳、防扭旋转连接器、光缆牵引头之间连结情况，螺丝是否拧紧。
④、牵张设备必须作好接地。
⑤、检查牵张场地及沿线各点的通讯联络是否清晰，畅通，各岗位是否都已到位。
⑥、检查各交叉跨越点跨越架搭设情况是否符合要求，有无可能磨损光缆的现象，是否需要采取措施。
⑦、计算好放线区段的光缆放线张力，确定控制档和控制点的放线弧垂，计算张力机出口张力和牵引机牵引力。
⑧、光缆盘上的木板在放线时才能拆除，运输过程中应线轴与地面平行，并严禁化学物油污的侵蚀。
光缆的未端原已在线盘外侧用长钉固定着，在开始展放时，应将长钉松出。
检查光缆盘上的铁钉是否全部清除，线盘上有无毛刺和可能伤及光缆的附着物。
⑨、光缆必须从光缆盘的上方出线。
⑩、检查转角杆塔放线滑车的预偏是否合乎要求。
3）、OPGW的展放：[1]、启动牵引机牵引使牵引绳受力。
[2]、在统一指挥下，先启动张力机，牵引绳未离开地面时应慢速牵引。
当张力调整至400N时启动牵引机。
[3]、当需要停止牵引时，应先停牵引机，后停张力机，并使光缆保持一定张力和驰度。
[4]、当牵引绳通过转角塔时，应随着牵引绳的升高调整放线滑车的预偏。
[5]、牵引速度：当牵引绳全部离开地和跨越架后，牵引速度应保持在5米/分，并注意观察牵引机及张力机工作情况以及放线区段内各监测点的牵引绳、光缆展放情况。
各处均正常后，可逐步平稳增加牵引速度，以20米/分钟为宜，最大不得超过60米/分。
[6]、当光缆牵引头过转角塔时，应提前减速，监护人员随时向牵张场通报通过情况，要注意放线滑车的予偏角度是否合适，以使光缆保持在滑车槽底中央，避免磨损光缆或过多的旋转。
[7]、在整个放线过程中，必须采取有效措施，防止光缆磨损。
如在牵张场光缆接触地面处铺帆布，可能与跨越物接触处加地滚轮等。
[8]、光缆牵引过程中，牵引张力不应大于OPGW的20％RTS，在任何情况下不得超过25％RTS。
[9]、光缆达至预定位置，留出安装长度（塔高+20米+蛇皮套套接部分）停止牵引，做好牵引侧临锚。
张力场侧临锚最好作在光缆线盘前侧，且光缆盘及张力机不能松开制动。
[10]、因光缆每盘为定长，在牵引端不到位时，应在线轴上光缆只剩三圈时，用紧线线夹在张力机前临锚，将牵引绳与光缆尾端通过网套及旋转连接器相联接，再带张力放出，使光缆达到放线要求。
所用网套应与光缆相配合，端部应绑扎牢固，端部绑扎采用10#铁丝扎4道，每道10圈。
[11]、整个放线过程中各个环节必须紧密配合，指挥统一，集中精力，坚守岗位。
[12]、临锚绳接触光缆部分要挂胶避免磨擦，锚线器应用厂家提供的预绞丝式紧线器，该紧线器至多使用三次。
