常用废气处理方式RCO、RTO、TO、COVOCs=volatileorganiccompounds 挥发性有机化合物以下是各系统的详细介绍TNV回收式热力焚烧系统（TAR）回收式热力焚烧系统（德语Thermische Nachverbrennung 简称TNV）是利用燃气或燃油直接燃烧加热含有机溶剂的废气，在高温作用下，有机溶剂分子被氧化分解为CO2和水，产生的高温烟气通过配套的多级换热装置加热生产过程需要的空气或热水，充分回收利用氧化分解有机废气时产生的热能，降低整个系统的能耗。
因此，TNV系统是生产过程需要大量热量时，处理含有机溶剂废气高效、理想的处理方式，对于新建涂装生产线，一般采用TNV回收式热力焚烧系统。
TNV系统由三大部分组成：废气预热及焚烧系统、循环风供热系统、新风换热系统。
该系统中的废气焚烧集中供热装置(TAR)是TNV的核心部分，它由炉体、燃烧室、换热器、燃烧机及主烟道调节阀等组成。
其工作过程为：用一台高扬程风机将有机废气从烘干室内抽出，经过TAR内置的换热器预热后，到达燃烧室内，然后再通过燃烧机加热，并滞留0.7~ 1.0 s，在高温下(750℃左右)将有机废气进行氧化分解，分解后的有机废气变成CO2和水。
产生的高温烟气通过炉内的换热器和主烟气管道排出，排出的烟气作为烘干室循环风进行加热，为烘干室提供所需的热量。
在系统末端设置新风换热装置，将系统余热进行最后回收，将烘干室补充的新风用烟气加热后送入烘干室。
另外，在主烟气管道上还设置有电动调节阀，用于调节装置出口的烟气温度。
TAR系统工艺流程：RTO：蓄热式热力焚化炉英文名为“Regenerative Thermal Oxidizer”,其原理是把有机废气加热到760摄氏度以上，使废气中的VOC 在氧化分解成二氧化碳和水。
氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”,此“蓄热”用于预热后续进入的有机废气，从而节省废气升温的燃料消耗。

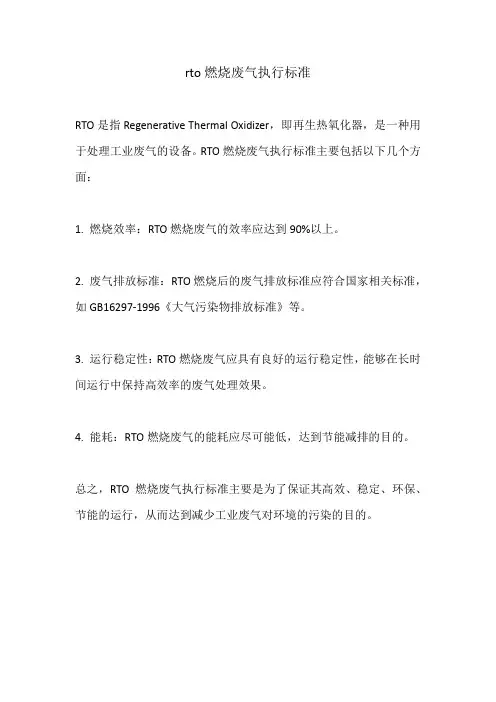

rto燃烧废气执行标准
RTO是指Regenerative Thermal Oxidizer，即再生热氧化器，是一种用于处理工业废气的设备。
RTO燃烧废气执行标准主要包括以下几个方面：
1. 燃烧效率：RTO燃烧废气的效率应达到90%以上。
2. 废气排放标准：RTO燃烧后的废气排放标准应符合国家相关标准，如GB16297-1996《大气污染物排放标准》等。
3. 运行稳定性：RTO燃烧废气应具有良好的运行稳定性，能够在长时间运行中保持高效率的废气处理效果。
4. 能耗：RTO燃烧废气的能耗应尽可能低，达到节能减排的目的。
总之，RTO燃烧废气执行标准主要是为了保证其高效、稳定、环保、节能的运行，从而达到减少工业废气对环境的污染的目的。
rto处理工艺流程解析1. 引言在现代工业生产中，RTO (Regenerative Thermal Oxidizer) 是一种常用的空气污染控制设备。
它通过高温氧化反应将有机废气转化为二氧化碳和水蒸气，从而有效降低环境污染。
本文将深入解析RTO处理工艺流程，探讨其原理、工作流程及应用领域，并分享本文作者对该处理工艺的观点和理解。

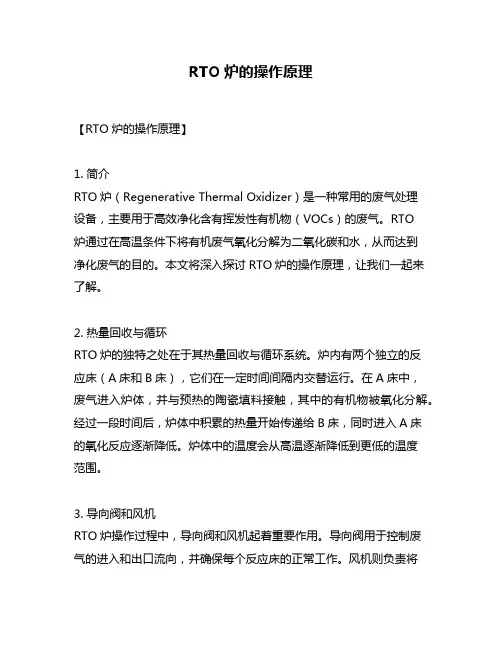

2. RTO的工作原理RTO主要包括一个热交换器和一个燃烧室。
其工作原理基于热交换的概念，通过交替使用两个反应器进行燃烧和热回收，从而最大程度地提高热效率。
具体而言，RTO的工作流程可分为以下几个步骤：2.1 污染废气进入RTO系统污染废气首先进入RTO系统，并通过专业设计的管道输送到燃烧室。
在进入燃烧室之前，污染废气可能需要经过一些预处理操作，例如过滤、调节温度或湿度等。
2.2 燃烧室中的氧化反应一旦污染废气进入燃烧室，其中的有机物质将与高温下的氧气发生氧化反应。
这种氧化反应会将有机物质转化为二氧化碳和水蒸气，并释放大量热能。
2.3 热交换器的工作经过燃烧反应后产生的高温热能会被热交换器捕获并用于加热进入燃烧室的下一组污染废气。
热交换器是RTO系统的关键组成部分，其高效的热回收能力可以显著提高整体能源利用率。
2.4 温度和流量控制RTO系统需要对温度和废气流量进行精确的控制。
通过控制燃烧室的温度、燃烧室和热交换器之间的空气流动速率，可以确保废气在适宜的温度范围内进行处理，同时最大限度地降低能源消耗。
2.5 净化后的废气排放经过氧化反应和热回收处理后，废气中的有机污染物几乎完全被转化为无害的二氧化碳和水蒸气。
清洁的废气最终从系统中排放出来，达到环保要求。
3. RTO处理工艺的应用领域由于其高效能耗、环保和可靠性等优势，RTO处理工艺广泛应用于许多行业，包括化工、印刷、涂装、制药等。
以下为其中几个应用领域的简要介绍：3.1 化工行业在化工行业，RTO处理工艺通常用于排放大量有机气体的生产过程，如溶剂蒸发、气相反应产物等。
常用废气处理方式RCORTOTOCO蓄热式热氧化技术蓄热式催化燃烧法催化剂焚烧炉直燃式废气燃烧炉RegenerativeThermalO某idizerRegenerativeCatalyticO某idationCatalyticO某idizerThermalO某idizerRTORCOCOTO一、蓄热式热氧化技术（RegenerativeThermalO某idizerRTO）RTO蓄热式热氧化回收热量采用一种新的非稳态热传递方式，原理是把有机废气加热到760℃以上使废气中的VOC氧化分解成CO2和H2O，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此蓄热用于预热后续进入的有机废气，从而节省废气升温的燃料消耗。
RTO技术适用于处理中低浓度（100-3500mg/m3）废气，分解效率为95%-99%。
RTO主体结构由燃烧室、蓄热室和切换阀等组成。
氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。
从而节省废气升温的燃料消耗。
陶瓷蓄热室应分成两个（含两个）以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。
蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫（以保证VOC去除率在98%以上），只有待清扫完成后才能进入“蓄热”程序。
否则残留的VOCS随烟气排放到烟囱从而降低处理效率。
图1RTO工作原理图RTO可分为固定式和阀门旋转式两种。
优点：运行费用省，有机废气的处理效率高，不会发生催化剂中毒现象，因此国际上较先进设备的VOC处理较多采用这种方法。
二、蓄热式催化燃烧法（RegenerativeCatalyticO某idationRCO）RCO蓄热式催化燃烧法作用原理是：第一步是催化剂对VOC分子的吸附，提高了反应物的浓度，第二步是催化氧化阶段降低反应的活化能，提高了反应速率。
rto余热回收原理
RTO（Regenerative Thermal Oxidizer）全称蓄热式热氧化焚烧炉，是一种高效有机废气治理设备。
与传统的催化燃烧、直燃式热氧化炉（TO）相比，具有热效率高（≥95%）、运行成本低、能处理大风量低浓度废气等特点，浓度稍高时，还可进行二次余热回收，大大降低生产运营成本。
其工作原理为：有机废气通过引风机输入蓄热室1进行升温，吸收蓄热体中存储的热量，随后进入焚烧室进一步燃烧，升温至设定的温度，在这个过程中有机成分被彻底分解为CO2和H2O。
由于废气在蓄热室1内吸收了上一循环回收的热量，从而减少了燃料消耗。
处理过后的高温废气进入蓄热室2进行热交换，热量被蓄热体吸收，随后排放。
而蓄热室2存储的热量将可用于下个循环对新输入的废气进行加热。
该过程完成之后系统自动切换进气和出气阀门改变废气流向，使有机废气经由蓄热室2进入，焚烧处理后由蓄热室1热交换后排放，如此交替切换持续运行。
RTO热回收原理简单、VOCs处理效率高、运行及管理方便，因空气分布范围广，热回收效率高，因压力损失小，减少了动力费用。
催化氧化工艺RTO
催化氧化工艺RTO是一种废气处理技术，利用催化剂在高温、高压的条件下与氧气反应，将有机物氧化成CO2和H2O。
其工作原理如下：
1. 废气进入预热器，经过预热后进入催化燃烧室。
2. 废气在催化剂的作用下与氧气反应，在高温下氧化成CO2和H2O。
3. 氧化后的气体进入热交换器，通过热交换器将废气中的热量传递给进入的新鲜空气，使新鲜空气被加热。
4. 加热后的新鲜空气进入再生燃烧器，与废气中未经氧化的有机物反应，产生热量。
5. 再生燃烧后的废气通过热交换器，将热量传递给进入的废气，使废气被加热。
6. 加热后的废气进入再生室，通过热交换器将废气中的热量传递给进入的新鲜空气，使新鲜空气被加热。
7. 经过热交换后的废气再次进入催化燃烧室，与氧气反应，反复循环直至废气得到完全氧化。
催化燃烧RTO的优点包括高效节能、无二次污染等，被广泛应用于各种工业废气的处理上，如石化行业尾气净化、化工行业有机溶剂回收、食品加工过程中异味气体的去除等。
有机废气处理技术三种不同燃烧法对比
在企业废气治理方面，对有机废气治理采用燃烧法通常有三种：直接燃烧法、热力燃烧法和催化燃烧法等。
一、热力燃烧法(RTO)
热力燃烧法操作简单，易于维护，适用于温度较高、浓度较大、风量较小的有机废气，可高效处理大多数有机气体。
如与废热回收装置、气体浓缩装置结合使用，则经济适用性强、适用气体范围更广。
二、催化燃烧法(RCO)
(1)起燃温度低，能源消耗少。
含烃类的VOCs气体在通过催化剂床层时，碳氢分子和氧分子分别被吸附在催化剂表面并被活化，因而能在200～450℃较低温度下完成反应，氧化分解生成CO2和H2O。
由于反应温度低，热能消耗量少，在某些情况下，催化燃烧达到起燃温度后，便无需外界供热，还能回收净化后废气带走的热量。
(2)适用范围广
催化燃烧几乎可以处理所有含烃类的VOCs废气。
对于有机化工、涂料、造漆、印刷、食品加工等行业排放的低浓度、多成分、无回收价值的VOC废气，采用吸附—催化燃烧法处理效果更好。
(3)效果高，无二次污染。
(4)用催化燃烧法处理有机废气的净化率一般可达95%以上，最终产物为无害的CO2和H2O，且由于燃烧温度低，能大量减少NO x生成，不会造成二次污染。
三、直接燃烧法(TO)
直接燃烧法工艺简单、处理效率高，对于高浓度VOCs，去除率可达95%以上。
直接燃烧法在处理低浓度VOCs时，必须使用辅助燃料维持燃烧，运行成本大幅增加，且换热设备庞大，易生成NO x等大气污染物，甚至形成二噁英等毒性物质，近年已较少应用。
RTO技术是近年来我国在燃烧法的基础上发展出来的新技术，该应用虽然晚于活性炭吸装置，但由于其操作简单，运行维护较少，对挥发性有机物的去除效率较高，是目前我国有机废气治理的主要技术之一。
VOCs种类繁多，来源也十分广泛，成分复杂，常见的有烃类、醇类、醚类、酯类等。
加油站、装修、餐饮、干洗、喷涂、化工等生产或使用有机溶剂的行业都会产生VOsC排放。
即使同一物质，由于风量不同、浓度不同，所需技术路线也不一样。
RTO是将有机废气加热到760℃以上，在高温下发生氧化反应，使废气中的碳氢化合物氧化变成CO2和H2O，直接排放到大气。
由于RTO装置包括一组热回收率高达95%的陶瓷填充床器，所以在处理过程中只消耗很少的燃料或不消耗燃料，在浓度更高时还可向外输出热量进行二次热回收利用。
他也是是TO(气体焚烧炉）的改进结构，是将原TO中的空气预热器（板式或管式，热回收率国产约50%，德国最大为85%）替换为陶瓷填充床空气预热器，热回收率达到95%，所以可将95%的热用来预热废气，氧化废气中的有机物只需要5%的热量即可。
RTO设备由蓄热室、燃烧室、换向阀和控制系统等结构组成。
其主要组成系统的工艺设计包括：蓄热室床数选定、蓄热体材料和类型选取和蓄热体量的计算、空塔进气流速的确定；燃烧室的燃烧温度、烟气停留时间、燃烧器的选取；阀门切换时间；保温耐火材料的选取和数量计算；预处理措施和安全保障措施的配套等。
RTO设备处理VOCs的常见形式有：二室RTO、三室RTO和旋转RTO，根据需求可设计成五室RTO、七室RTO等结构形式。
有机物（VOCs）在一定温度下与氧气发生反应，生成CO2和H2O，并放出一定热量的氧化反应过程，RTO是把废气加热到700℃以上，使废气中的VOC 氧化分解为CO2和H2O，氧化产生的高温气体流经陶瓷蓄热体，使之升温“蓄热”，并用来预热后续进入的有机废气，从而节省废气升温燃料消耗的处理技术。
一般情况下，挥发性有机物浓度在25%LEL（可燃气体爆炸下限）以下、燃烧绝热温升在40℃以上的废气，均适合RTO装置处理。
RTO技术是近年来我国在燃烧法的基础上发展出来的新技术，该应用虽然晚于活性炭吸装置，但由于其操作简单，运行维护较少，对挥发性有机物的去除效率较高，一般在95%以上，是目前我国有机废气治理的主要技术之一。
蓄热式热氧化器（RegenerativeThermal Oxidizer简称RT0）是将有机废气加热到760℃以上，在高温下发生氧化反应，使废气中的碳氢化合物氧化变成CO2和H2O，直接排放到大气。
由于RTO装置包括一组热回收率高达95%的陶瓷填充床器，所以在处理过程中只消耗很少的燃料或不消耗燃料，在浓度更高时还可向外输出热量进行二次热回收利用。
RTO是TO(气体焚烧炉）的改进结构，是将原TO中的空气预热器（板式或管式，热回收率国产约50%，德国最大为85%）替换为陶瓷填充床空气预热器，热回收率达到95%，所以可将95%的热用来预热废气，氧化废气中的有机物只需要5%的热量即可。
1.RTO工艺原理RTO的工作原理：有机物（VOCs）在一定温度下与氧气发生反应，生成CO2和H2O，并放出一定热量的氧化反应过程，RTO是把废气加热到700℃以上，使废气中的VOC氧化分解为CO2和H2O，氧化产生的高温气体流经陶瓷蓄热体，使之升温“蓄热”，并用来预热后续进入的有机废气，从而节省废气升温燃料消耗的处理技术。
1.1旋转RTO工作原理旋转RTO的蓄热体中设置分格板，将蓄热体床层分为几个独立的扇形区。
废气从底部经进气分配器进入预热区，使气体温度预热到一定温度后进入顶部的燃烧室，并完全氧化。
净化后的高温气体离开氧化室，进入冷却区，将热量传给蓄热体而气体被冷却，并通过气体分配器排出。
而冷却区的陶瓷蓄热体吸热，“贮存”大量的热量（用于下个循环加热废气）。
为防止未反应的废气随蓄热体的旋转进入净化气出口去，当蓄热体旋转到净化器出口区之前，设有一扇形区作为冲洗区。
通过蓄热体的旋转，蓄热体被周期性的冷却和加热，同时废气被预热和净化器冷却。
rto焚烧炉原理一、RTO焚烧炉的概述RTO焚烧炉是一种用于处理有机废气的设备，广泛应用于化工、制药、印刷、涂装等工业领域。
其主要作用是将废气中的有机物质氧化成二氧化碳和水，从而实现废气的净化和排放。
二、RTO焚烧炉的工作原理1. 热交换RTO焚烧炉首先通过热交换器进行热量的回收利用。
废气经过预热炉加热，同时热交换器中的热媒介（通常是热油或热水）被加热。
废气中的热量被传递给热媒介，使其温度升高。
2. 燃烧经过热交换后的废气进入燃烧室，在高温条件下与燃料（通常是天然气或液化石油气）一起燃烧。
在燃烧室中，废气中的有机物质被氧化成二氧化碳和水。
3. 热再生经过燃烧后的废气进入再生室，在再生室中与另一条废气流交替接触。
再生室中的废气流经过热交换器，释放出其余的热量。
同时，另一条废气流经过热交换器，吸收热量并进行预热。
4. 清洁排放经过再生后的废气在再生室中冷却，然后经过排放管道排放到大气中。
由于经过了燃烧和再生的处理，废气中的有机物质已经被彻底氧化，达到了环保要求，不会对环境造成污染。
三、RTO焚烧炉的特点1. 高效能RTO焚烧炉通过热交换和热再生的方式，实现了热量的回收利用，能够大幅度降低能耗。
同时，燃烧室和再生室的设计使得废气能够得到充分的接触和混合，提高了氧化效率。
2. 稳定性RTO焚烧炉采用了自动控制系统，能够根据废气流量和浓度的变化自动调整燃烧温度和热交换过程，保证了系统的稳定运行。
3. 灵活性RTO焚烧炉适用于处理多种不同性质的废气，可以通过调整氧化温度和停留时间等参数来适应不同的工况要求。
4. 可靠性RTO焚烧炉采用了先进的材料和工艺，具有良好的耐高温性能和抗腐蚀性能，能够长时间稳定运行。
四、RTO焚烧炉的应用领域RTO焚烧炉广泛应用于化工、制药、印刷、涂装等工业领域，用于处理有机废气。
例如，在化工生产过程中产生的有机废气，通过RTO焚烧炉进行处理，可以达到环保排放标准，保护环境。
总结：RTO焚烧炉是一种高效、稳定、灵活和可靠的废气处理设备，通过热交换、燃烧和热再生等过程，将有机废气中的有害物质氧化成无害物质，并回收利用热能。
环境污染日益严重，环保法规、标准加严，我国对汽车厂涂装车间废气排放提出了更加严格的要求。
VOC总量限值、排放浓度、排放速率较第一阶段指标要求更加严格，而相比原有的国家标准，有机废气的排放指标更加明确、要求也更加严格。
根据最新法规要求，无论通过理论计算还是实际测量，无论是传统的3C2B 还是新型的水性漆免中涂工艺，都无法达到排放指标的要求。
汽车涂装车间废气主要是涂料所含的有机溶剂和涂膜在烘干时的分解物，统称为挥发性有机物(VOC)，对人的健康和生活环境有害，并且有恶臭。
VOC的成分排出量随所使用的涂料品种、使用量、使用条件等的变化而有差异。
涂装车间废气主要发生源为喷漆室、晾干室和烘干室三者的排气，为了达到排放要求，国内大部分汽车厂在新建涂装车间或在旧车间基础上都已开始着手配置喷漆废气处理系统。
废气燃烧法作为一种有效且操作简单的方法被广泛应用于各个领域。
但是对废气采用直接燃烧法却仍有诸多弊端，燃烧过程中的明火会对生产企业产生安全隐患，同时对废气的浓度要求较高，此外燃烧过程产生的热量外溢导致周围环境温度的升高，无法对其充分利用。
基于上述技术问题，提出了一种高性价比、质量好、安全系数高的RTO废气焚烧系统。
其基本原理实在高温下（≥760℃）将有机废气氧化生成CO2和H2O，从而净化废气，并回收分解时所释出的热量，以达到环保节能的双重目的，是一种用于处理中高浓度挥发性有机废气的节能型环保装置。
RTO主体结构由燃烧室、陶瓷填料床和切换阀等组成。
该装置中的蓄热式陶瓷填充床换热器可使热能得到最大限度的回收，热回收率大于95%，处理VOC 时不用或使用很少的燃料。
若处理低浓度废气，可选装浓缩装置，以降低燃烧消耗。
RTO废气焚烧系统，其包括RTO燃烧室、气水换热系统、排气筒和沸石转轮浓缩系统，其中RTO燃烧室的第一输出端依次连接气水换热系统和排气筒，所述RTO燃烧室还包括第二输出端，所述第二输出端连接排气筒，沸石转轮浓缩系统连接在RTO燃烧室上。
RTO燃烧室包括三个腔室，分别为蓄热一室、蓄热二室和蓄热三室，三个腔室的输出端相互连通，沸石转轮浓缩系统分别与三个腔室相互连接。
气水换热系统设有进水管道，所述进水管道上设有温度传感器。
气水换热系统设有排水管；排水管道上设有温度传感器；RTO燃烧室上外接天然气管道。
