RTO处理有机废气方案

rto安全风险辨识及rto故障时废气应急处理措施RTO（蓄热式热氧化器）是一种高效的有机废气处理设备，但在
使用过程中也存在一定的安全风险。

以下是一些常见的 RTO 安全风险
辨识及故障时废气应急处理措施：
1. 安全风险辨识：
- 火灾和爆炸风险：RTO 设备内部温度较高，可能引发火灾或爆炸。

应确保设备的防火、防爆措施得到有效执行，定期进行检查和维护。

- 毒性气体泄漏风险：如果废气中的有毒成分未得到有效处理，
可能会泄漏到环境中，对人员健康造成危害。

应确保废气处理系统的
密封性和正常运行。

- 机械故障风险：设备的机械部件可能出现故障，如风机故障、
燃烧器故障等。

应定期进行设备检查和维护，确保设备的正常运行。

- 电气故障风险：电气设备故障可能导致设备停机或引发火灾。

应定期进行电气设备检查和维护，确保电气系统的正常运行。

2. RTO 故障时废气应急处理措施：
- 立即停止废气进入 RTO 设备，切断电源，确保设备安全。

- 启动废气应急处理系统，如备用废气处理设备或紧急排放系统，将废气引导至安全区域进行处理。

- 对故障进行紧急修复，尽快恢复 RTO 设备的正常运行。

如果无法及时修复，应采取临时措施，确保废气得到妥善处理。

- 在故障处理过程中，应确保人员安全，遵守相关操作规程和安全要求。

为了降低RTO 设备的安全风险，应定期进行设备检查和维护，确保设备的正常运行。

同时，应制定完善的应急预案，对可能出现的故障和事故进行预演和培训，提高应急处理能力。

RTO废气处理系统设备技术说明书一、概述RTO（Regenerative Thermal Oxidizer，蓄热式热氧化器）废气处理系统是一种高效的有机废气处理设备，它通过燃烧有机废气，将其转化为无害的二氧化碳和水，从而达到环保排放标准。

RTO 废气处理系统具有处理效率高、能耗低、运行稳定等优点，广泛应用于化工、涂装、印刷、电子等行业。

二、工作原理RTO 废气处理系统的工作原理基于热交换和氧化反应。

废气首先进入陶瓷蓄热体，被预热到接近燃烧温度，然后进入燃烧室进行高温氧化反应。

燃烧后的高温气体经过另一个陶瓷蓄热体，将热量传递给蓄热体，自身温度降低后排入大气。

通过这种方式，RTO 系统能够最大限度地回收热量，降低能耗。

三、设备组成1、废气进气系统包括进气管道、过滤器、风机等，用于将废气引入处理系统，并去除其中的颗粒物和杂质。

2、陶瓷蓄热体由高孔隙率的陶瓷材料制成，具有良好的蓄热性能，能够快速吸收和释放热量。

3、燃烧室配备燃烧器，提供高温环境，使有机废气在其中充分氧化。

4、切换阀用于控制废气在不同蓄热体之间的流动，实现交替吸热和放热。

5、排气系统包括排气管道、烟囱等，将处理后的达标气体排放到大气中。

四、技术特点1、高效处理能够处理高浓度、大风量的有机废气，处理效率通常在 95%以上。

2、节能显著通过蓄热体的热回收，大大降低了系统的能耗，相比传统燃烧技术可节能 30%以上。

3、运行稳定采用先进的控制系统和可靠的部件，设备运行稳定，维护成本低。

4、适用范围广适用于多种有机废气，如苯、甲苯、二甲苯、乙酸乙酯等。

五、技术参数1、处理风量：根据实际需求设计，通常在几千到几十万立方米每小时。

2、处理效率：≥95%3、燃烧温度：一般在 760℃以上4、陶瓷蓄热体体积：根据处理风量和温度要求确定5、设备压降：通常在 1500 2500 Pa 之间六、安装与调试1、安装要求（1）设备应安装在平整、坚固的基础上，确保运行稳定。

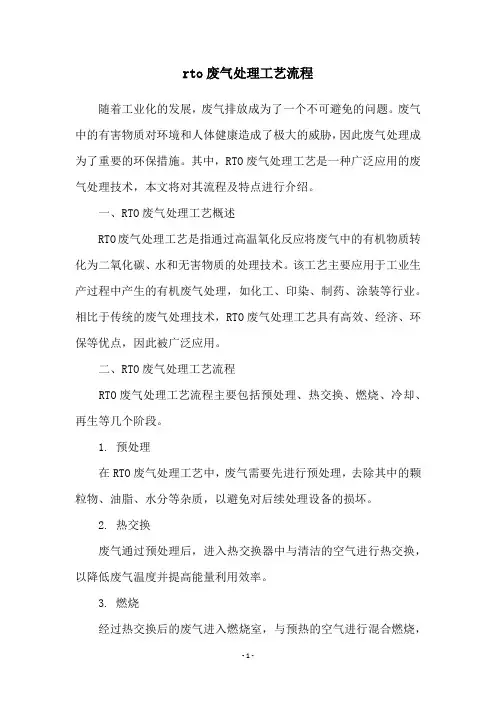

rto废气处理工艺流程随着工业化的发展，废气排放成为了一个不可避免的问题。

废气中的有害物质对环境和人体健康造成了极大的威胁，因此废气处理成为了重要的环保措施。

其中，RTO废气处理工艺是一种广泛应用的废气处理技术，本文将对其流程及特点进行介绍。

一、RTO废气处理工艺概述RTO废气处理工艺是指通过高温氧化反应将废气中的有机物质转化为二氧化碳、水和无害物质的处理技术。

该工艺主要应用于工业生产过程中产生的有机废气处理，如化工、印染、制药、涂装等行业。

相比于传统的废气处理技术，RTO废气处理工艺具有高效、经济、环保等优点，因此被广泛应用。

二、RTO废气处理工艺流程RTO废气处理工艺流程主要包括预处理、热交换、燃烧、冷却、再生等几个阶段。

1. 预处理在RTO废气处理工艺中，废气需要先进行预处理，去除其中的颗粒物、油脂、水分等杂质，以避免对后续处理设备的损坏。

2. 热交换废气通过预处理后，进入热交换器中与清洁的空气进行热交换，以降低废气温度并提高能量利用效率。

3. 燃烧经过热交换后的废气进入燃烧室，与预热的空气进行混合燃烧，以实现高温氧化反应。

在燃烧过程中，废气中的有机物质被转化为二氧化碳、水和无害物质，达到净化的目的。

4. 冷却经过燃烧后的废气会产生高温，需要通过冷却器进行降温处理，以避免对后续设备的损坏。

5. 再生在RTO废气处理工艺中，再生是一项重要的环节。

经过燃烧后的废气中仍有少量的有机物质未被转化，同时燃烧产生的热量需要回收利用。

因此，在再生装置中，将清洁空气再次加热，以回收热能，同时将未被转化的有机物质进行氧化反应，达到废气净化的目的。

三、RTO废气处理工艺特点1. 高效相比于传统的废气处理技术，RTO废气处理工艺具有高效的特点。

燃烧室中的高温氧化反应能够将废气中的有机物质转化为无害物质，达到净化的目的。

2. 经济RTO废气处理工艺具有经济的特点。

在燃烧过程中，产生的热量可以回收利用，以提高能源利用效率。

rto废气处理系统原理
RTO废气处理系统（Regenerative Thermal Oxidizer，以下简称RTO）是一种常用的废气处理设备，主要用于处理工业生产过程中产生的有机废气。

RTO废气处理系统的工作原理是利用高温燃烧将有机废气中
的有害成分氧化分解，并将其转化为二氧化碳和水蒸汽。

该系统由多个主要组成部分组成。

首先，有机废气被收集并导入到RTO系统中。

在RTO系统中，废气被引导进入一个燃烧室，该燃烧室内有两个陶瓷床，被称为热回收器。

一个热回收器处于燃烧状态，另一个处于预热状态。

在燃烧室中，废气与燃烧空气混合并点燃，形成高温的燃烧区域。

在高温燃烧区域中，有机废气中的有害物质被氧化分解成二氧化碳和水蒸汽。

这个过程被称为热氧化反应。

在废气燃烧后，产生的高温烟气通过热回收器进行冷却，并在其中释放热能。

这使得预热的热回收器逐渐升温，而处于燃烧状态的热回收器逐渐冷却。

随后，废气经过热回收器的交替操作，即交换预热和燃烧状态，从而实现节能效果。

热回收器的作用是将从燃烧废气中回收的热能传递给进入系统的新鲜废气。

这使得系统内的温度和能量得以保持，同时降低了能源消耗。

最后，处理后的废气被释放到大气中。

根据不同的环境法规和排放要求，可以使用附加设备，如喷水洗涤器或活性炭吸附床，进一步净化废气，以达到更严格的排放标准。

总结来说，RTO废气处理系统利用燃烧和热回收的原理来将
有机废气中的有害物质氧化分解，从而实现废气的净化处理。

它具有高效、节能和环保等优点，在工业应用中得到广泛使用。

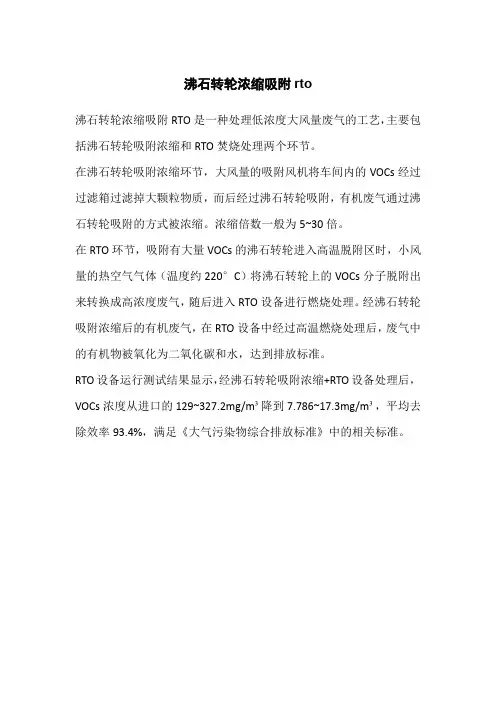

沸石转轮浓缩吸附rto
沸石转轮浓缩吸附RTO是一种处理低浓度大风量废气的工艺，主要包括沸石转轮吸附浓缩和RTO焚烧处理两个环节。

在沸石转轮吸附浓缩环节，大风量的吸附风机将车间内的VOCs经过过滤箱过滤掉大颗粒物质，而后经过沸石转轮吸附，有机废气通过沸石转轮吸附的方式被浓缩。

浓缩倍数一般为5~30倍。

在RTO环节，吸附有大量VOCs的沸石转轮进入高温脱附区时，小风量的热空气气体（温度约220°C）将沸石转轮上的VOCs分子脱附出来转换成高浓度废气，随后进入RTO设备进行燃烧处理。

经沸石转轮吸附浓缩后的有机废气，在RTO设备中经过高温燃烧处理后，废气中的有机物被氧化为二氧化碳和水，达到排放标准。

RTO设备运行测试结果显示，经沸石转轮吸附浓缩+RTO设备处理后，VOCs浓度从进口的129~327.2mg/m³降到7.786~17.3mg/m³，平均去除效率93.4%，满足《大气污染物综合排放标准》中的相关标准。

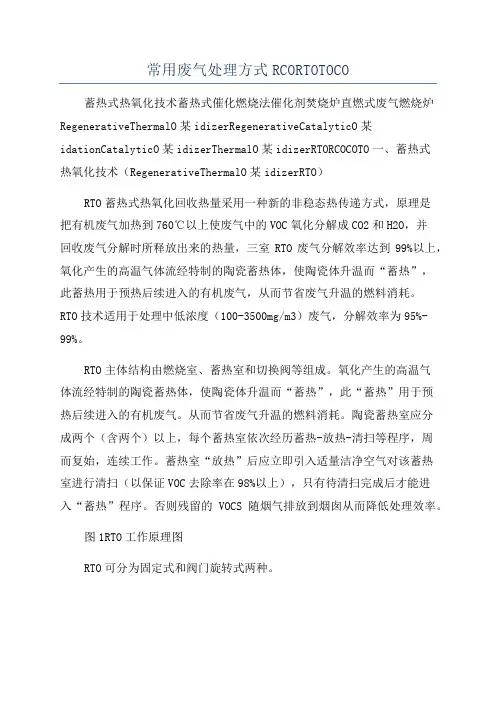

常用废气处理方式RCORTOTOCO蓄热式热氧化技术蓄热式催化燃烧法催化剂焚烧炉直燃式废气燃烧炉RegenerativeThermalO某idizerRegenerativeCatalyticO某idationCatalyticO某idizerThermalO某idizerRTORCOCOTO一、蓄热式热氧化技术（RegenerativeThermalO某idizerRTO）RTO蓄热式热氧化回收热量采用一种新的非稳态热传递方式，原理是把有机废气加热到760℃以上使废气中的VOC氧化分解成CO2和H2O，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此蓄热用于预热后续进入的有机废气，从而节省废气升温的燃料消耗。

RTO技术适用于处理中低浓度（100-3500mg/m3）废气，分解效率为95%-99%。

RTO主体结构由燃烧室、蓄热室和切换阀等组成。

氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。

从而节省废气升温的燃料消耗。

陶瓷蓄热室应分成两个（含两个）以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。

蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫（以保证VOC去除率在98%以上），只有待清扫完成后才能进入“蓄热”程序。

否则残留的VOCS随烟气排放到烟囱从而降低处理效率。

图1RTO工作原理图RTO可分为固定式和阀门旋转式两种。

优点：运行费用省，有机废气的处理效率高，不会发生催化剂中毒现象，因此国际上较先进设备的VOC处理较多采用这种方法。

二、蓄热式催化燃烧法（RegenerativeCatalyticO某idationRCO）RCO蓄热式催化燃烧法作用原理是：第一步是催化剂对VOC分子的吸附，提高了反应物的浓度，第二步是催化氧化阶段降低反应的活化能，提高了反应速率。

rto废气处理工艺RTO废气处理工艺，这可是个很有意思的事儿呢。

咱先得知道啥是废气，废气就像是一群调皮捣蛋的小坏蛋，在工业生产过程中产生出来，到处乱跑，还对环境不太友好。

比如说有些工厂生产的时候，会冒出来一些气味刺鼻的气体，这就是废气啦。

那RTO废气处理工艺呢，就像是一个专门收拾这些小坏蛋的超级英雄。

RTO，全名叫蓄热式热氧化器。

它这个原理啊，就有点像咱们冬天取暖。

你想啊，冬天的时候咱们有个小火炉，能把屋子烤得暖烘烘的。

RTO 里面也有这么个类似的热的地方，废气就被送进去。

不过这个热可不是简单地让废气暖和一下，而是要把废气里那些不好的东西烧掉，就像把脏东西放在火里烧掉一样。

废气在这个热的环境里发生氧化反应，那些有害的成分就变成无害的啦。

这里面的蓄热体啊，就好比是一个个小仓库。

废气进来的时候，经过这些小仓库，小仓库就把热量存起来了。

等处理完的干净气体要出去的时候呢，又会经过这些小仓库，这时候小仓库就把存着的热量再传给干净气体。

这样热量就不会白白浪费啦，多聪明的设计啊！这就跟咱们过日子似的，不能浪费东西呀。

你看咱们家里要是有剩饭剩菜，也不会直接扔掉，会想办法再利用一下，这个蓄热体就是在做这样的事儿呢。

那RTO处理废气的效果可真是不错。

你要是在一个工厂附近，要是没有RTO这种工艺处理废气，那周围的空气可能就会充满怪味，天空可能都是灰蒙蒙的。

有了RTO就不一样了，就像给工厂戴上了一个大口罩，把那些有害的废气都给处理得干干净净的。

而且啊，它还挺环保的呢。

现在大家都讲究环保，这RTO就像是顺应时代潮流的好帮手。

再说说这个RTO的构造吧。

它里面有燃烧室、蓄热体、阀门这些部件。

燃烧室就像是一个大熔炉，是专门用来让废气燃烧的地方。

阀门呢，就像是一个个小门卫，控制着废气什么时候进来，什么时候出去，处理后的干净气体什么时候能走。

这每个部件都有自己的作用，少了谁都不行，就像一场足球比赛，前锋、中场、后卫都有自己的任务，缺了哪个位置，这比赛可就不好打了。

精细化工行业RTO系统废气收集管道安全设计优化方案目录刖三 (1)1.废气输送管道设计 (2)1.1.生产车间输送系统设计 (2)1.2.废气输送管道坡度和排凝设置 (2)L 3.废气输送管道防静电设置 (3)1.4.废气输送管道压力控制设计 (3)1.5.废气输送管道阻火器和压力泄放设置 (4)2.关于RTO装置运行安全优化 (4)2.1.概述 (4)2.2.近年RTO爆炸部分案例摘录 (5)3.RTO优化建议 (5)3.2.源头消减方面 (6)3.3.过程预防方面 (6)3.3. 末端把控方面 (7)4.VOCs治理设备督察检查要点 (8)4. 1.（蓄热）直接燃烧检查要点 (9)4.2.（蓄热）催化氧化检查要点 (10)4. 3.要领 (10)____ 1—刖百众所周知，RTO采用高热容量的蜂窝状陶瓷作为蓄热体，待处理有机废气与蓄热陶瓷体进行换热升温后，在氧化室中升温至760℃燃烧，使其中的VOCs成分氧化分解成二氧化碳和水，净化后的达标气体与蓄热陶瓷体进行换热降温后经烟囱排入大气。

在国外，蓄热式热氧化炉的市场占有份额高达70%。

国内VOCs治理常用的技术有冷凝法、吸收法、吸附法、热力破坏法、膜分离法、低温等离子体、光催化氧化、生物处理法等。

精细化工行业挥发性有机物（VOCs）具有种类繁多、组分复杂、波动性大等特点。

目前常用的处理技术很难保证VOCs废气稳定达标排放。

RTO具有净化效率高、可适用组分复杂波动性大的VOCs、热回收效率高、运行稳定性好等优点，是目前适用性最好、净化效率最高的VOCs治理装置，随着国家对VOCs废气排放要求越来越严格，RTO 在精细化工行业中得到了广泛应用。

然而，在实际运行中，部分企业和供应商仅考虑系统的净化效率和能耗，而忽视了系统的安全性设计，导致RTO系统运行过程中时有安全事故发生。

根据《大气污染治理工程技术导则》、《蓄热燃烧法工业有机废气治理工程技术规范（征求意见稿）》等规范，RTO系统主要包括污染气体收集和输送系统、气态污染物热力燃烧系统、控制与安全要求等。

RTO处理工艺流程引言RTO（即Regenerative Thermal Oxidizer）处理工艺是一种常用的废气处理技术，广泛应用于工业领域。

本文将深入探讨RTO处理工艺的原理、流程、优势以及应用范围等方面的内容。

原理RTO处理工艺利用热氧化反应将有机废气转化为无害物质。

具体原理如下： 1. 废气进入RTO系统，首先通过预热器进行预热。

2. 预热后的废气进入燃烧室，与高温下的废气混合并燃烧。

3. 燃烧产生的高温废气在热交换器中与进入系统的废气进行热交换。

4. 热交换过程中，废气被加热至可燃温度，以保持反应的可持续性。

5. 经过若干个热交换周期后，废气中的有机物质几乎完全被氧化分解。

6. 最终，处理后的废气经过冷却器冷却后排放，释放到大气中。

RTO处理工艺流程RTO处理工艺流程主要分为以下几个步骤： 1. 废气进入预热器进行预热。

预热的目的是提高废气温度，以促进后续的氧化反应。

2. 预热后的废气进入燃烧室与燃烧气混合并燃烧。

在燃烧过程中，废气中的有机物质被氧化分解。

3. 燃烧产生的高温废气经过热交换器与进入系统的废气进行热交换。

热交换过程中，废气被加热至可燃温度，以保持反应的可持续性。

4. 经过若干个热交换周期后，废气中的有机物质几乎完全被氧化分解。

5. 处理后的废气经过冷却器冷却后排放，释放到大气中。

RTO处理工艺的优势RTO处理工艺具有以下几个优势： 1. 高效性：RTO处理工艺能够高效地将有机废气转化为无害物质，有效减少对环境的污染。

2. 节能性：RTO处理工艺利用热交换器对废气进行热回收，将热能转化为可再利用的能源，降低能源消耗。

3. 适用性广：RTO处理工艺适用于多种有机废气的处理，包括挥发性有机物、有毒有害物质等。

4. 技术成熟：RTO处理工艺在许多工业领域得到了广泛的应用，技术已经相对成熟，运行稳定可靠。

RTO处理工艺的应用范围RTO处理工艺广泛应用于以下领域： 1. 化工行业：化工生产过程中产生大量有机气体废气，采用RTO处理工艺可以有效减少对环境的污染。

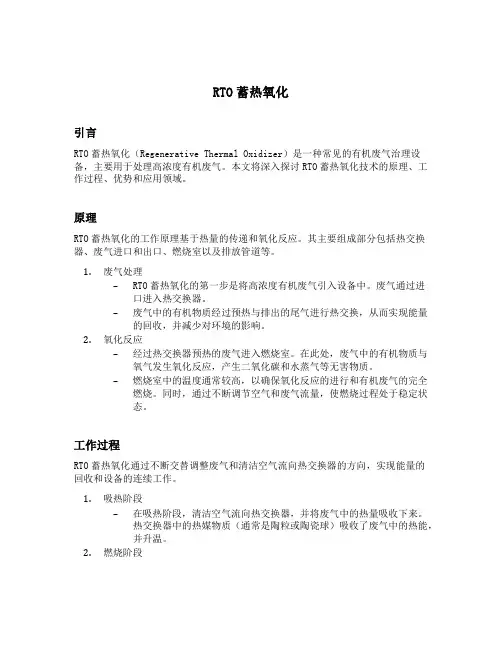

RTO蓄热氧化引言RTO蓄热氧化（Regenerative Thermal Oxidizer）是一种常见的有机废气治理设备，主要用于处理高浓度有机废气。

本文将深入探讨RTO蓄热氧化技术的原理、工作过程、优势和应用领域。

原理RTO蓄热氧化的工作原理基于热量的传递和氧化反应。

其主要组成部分包括热交换器、废气进口和出口、燃烧室以及排放管道等。

1.废气处理–RTO蓄热氧化的第一步是将高浓度有机废气引入设备中。

废气通过进口进入热交换器。

–废气中的有机物质经过预热与排出的尾气进行热交换，从而实现能量的回收，并减少对环境的影响。

2.氧化反应–经过热交换器预热的废气进入燃烧室。

在此处，废气中的有机物质与氧气发生氧化反应，产生二氧化碳和水蒸气等无害物质。

–燃烧室中的温度通常较高，以确保氧化反应的进行和有机废气的完全燃烧。

同时，通过不断调节空气和废气流量，使燃烧过程处于稳定状态。

工作过程RTO蓄热氧化通过不断交替调整废气和清洁空气流向热交换器的方向，实现能量的回收和设备的连续工作。

1.吸热阶段–在吸热阶段，清洁空气流向热交换器，并将废气中的热量吸收下来。

热交换器中的热媒物质（通常是陶粒或陶瓷球）吸收了废气中的热能，并升温。

2.燃烧阶段–在燃烧阶段，废气流向热交换器，并与热媒物质接触，释放储存在其中的热量。

热媒物质改变了废气中有机物质的化学组合，以氧化废气中的污染物。

–同时，废气中的热量被传递给热媒物质，使其升温并准备下一轮的吸热阶段。

3.清洗阶段–在清洗阶段，设备通过切换气流的方向，将燃烧过程中积累的污染物从热媒物质中去除。

这些污染物可能是碳粉、灰尘等。

–清洗阶段的目的是维护设备的正常运行，防止污染物的堆积对设备性能造成影响。

优势RTO蓄热氧化具有以下几个优势，使其成为有机废气处理中的常用设备。

1.高效能–RTO蓄热氧化能够回收和利用热量，将其用于预热产生废气的设备或提供能源。

这种热回收的方式使RTO蓄热氧化具有高能效性能。

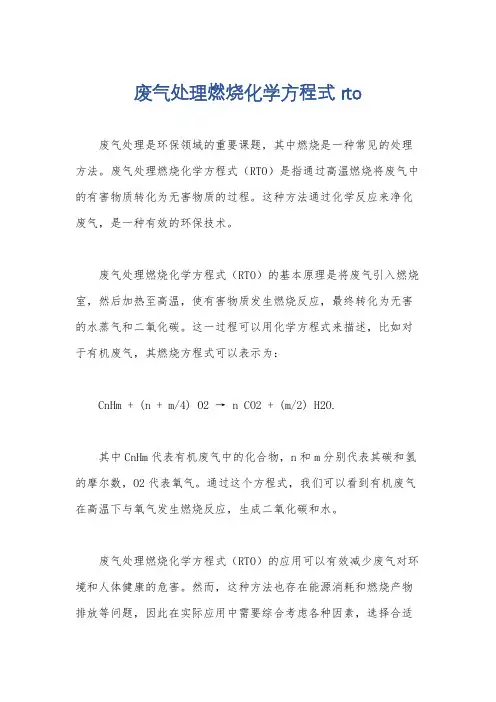

废气处理燃烧化学方程式rto
废气处理是环保领域的重要课题，其中燃烧是一种常见的处理方法。

废气处理燃烧化学方程式（RTO）是指通过高温燃烧将废气中的有害物质转化为无害物质的过程。

这种方法通过化学反应来净化废气，是一种有效的环保技术。

废气处理燃烧化学方程式（RTO）的基本原理是将废气引入燃烧室，然后加热至高温，使有害物质发生燃烧反应，最终转化为无害的水蒸气和二氧化碳。

这一过程可以用化学方程式来描述，比如对于有机废气，其燃烧方程式可以表示为：
CnHm + (n + m/4) O2 → n CO2 + (m/2) H2O.
其中CnHm代表有机废气中的化合物，n和m分别代表其碳和氢的摩尔数，O2代表氧气。

通过这个方程式，我们可以看到有机废气在高温下与氧气发生燃烧反应，生成二氧化碳和水。

废气处理燃烧化学方程式（RTO）的应用可以有效减少废气对环境和人体健康的危害。

然而，这种方法也存在能源消耗和燃烧产物排放等问题，因此在实际应用中需要综合考虑各种因素，选择合适
的废气处理方法。

总之，废气处理燃烧化学方程式（RTO）是一种重要的废气处理技术，通过化学反应将有害物质转化为无害物质，对环境保护具有重要意义。

在未来的发展中，我们还需要不断改进和创新，寻找更加高效和环保的废气处理方法，为建设美丽的地球作出贡献。

rto处理工艺流程
RTO处理工艺流程是一种高效的废气处理技术，它采用热氧化技术将废气通过反应炉进行暴露，使其被彻底氧化分解为水和二氧化碳。

RTO处理工艺流程由空气预热器、废气反应炉、燃料加热器、燃烧器和排气系统组成。

该工艺流程的运作过程主要分为以下几个步骤：
1.前热交换：废气首先经过空气预热器进行预热，从而可以减少加热燃料所需的热量，优化燃料效率。

2.反应炉处理：经过预热后的废气会进入反应炉，并与高温燃烧室内的氧气混合在一起，废气中的有机物质被氧化分解。

3.高温热交换：反应炉中的高温气体进入燃料加热器，使燃料被加热至高温状态，以准备进行下一轮反应。

4.废气后处理：反应炉排放出的气体被送入排气管道中，再通过一系列的过滤设备，以净化排出的废气，保证对环境和人体健康的影响达到最小化。

RTO处理工艺流程具有许多优点，例如废气处理效率高，处理效果更加彻底，因为工艺过程中几乎不会产生二次污染，且燃料利用率高，能实现较低的运营成本。

与传统的废气处理工艺相比，RTO处理工艺流程具有更长的使用寿命和更少的维护成本，因此被广泛应用于许多行业领域，特别是半导体、电子、化工等高科技产业。

需要注意的是，RTO处理工艺流程在运行过程中需要对废气的相关参数进行精确的控制，包括流量、温度、浓度等，以保证其处理效果和安全性。

此外，在RTO处理工艺流程的设计和运行过程中，需要严格按照相关的国家法规和标准进行操作，以确保废气排放达到环境保护的要求。

总之，RTO处理工艺流程是一种高效、安全、环保的废气处理技术，被广泛应用于许多行业领域。

随着环保意识的不断提高和对环境保护的越来越高的要求，RTO处理工艺流程将成为未来废气处理的主流技术之一。

医药有机废气rto治理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!医药有机废气 RTO 治理流程一般包括以下几个步骤：1. 废气收集：通过集气罩、管道等设备将医药生产过程中产生的有机废气收集起来。

rto废气处理工艺流程
RTO废气处理工艺流程，是一种高效的废气处理技术。

其全称为“Regenerative Thermal Oxidizer”，即“再生热氧化器”。

该工艺主要包括废气收集、预处理、氧化反应、换热以及再生等环节。

首先，废气收集是该工艺的第一步。

废气从生产过程中产生，经过管道输送至RTO系统中。

其次，预处理环节旨在去除废气中的杂质和颗粒物，以减少对后续工艺的影响。

预处理方式包括过滤、冷却、加湿等方法。

第三步是氧化反应环节，也是RTO工艺的核心环节。

在高温、高压条件下，废气中的有机物被氧化成CO2和H2O，从而达到净化废气的目的。

该环节需要通过燃料加热达到高温状态，同时需要供给足够的氧气来支持反应的进行。

第四步是换热环节，该环节是为了提高能量利用率。

废气经过氧化反应后，温度较高，需要通过热交换器将废气中的热能传递给新进来的废气，以提高能量利用率。

最后一步是再生环节，也是RTO工艺的一大特点。

在换热器中，热氧化后的废气通过换热器向外排放，但其中包含的热能可以通过换热器向进入系统的废气传递，从而实现废气净化和能量再生的双重效果。

总的来说，RTO废气处理工艺流程包括废气收集、预处理、氧化反应、换热以及再生环节五个部分，是一种高效的废气处理技术。

常用废气处理方式蓄热式热氧化技术Regenerative Thermal Oxidizer RTO蓄热式催化燃烧法Regenerative Catalytic Oxidation RCO催化剂焚烧炉Catalytic Oxidizer CO直燃式废气燃烧炉Thermal Oxidizer TO一、蓄热式热氧化技术（Regenerative Thermal Oxidizer RTO ）RTO蓄热式热氧化回收热量采用一种新的非稳态热传递方式，原理是把有机废气加热到760℃以上使废气中的VOC氧化分解成CO2和H2O，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此蓄热用于预热后续进入的有机废气，从而节省废气升温的燃料消耗。

RTO技术适用于处理中低浓度（100-3500mg/m3）废气，分解效率为95%-99%。

RTO主体结构由燃烧室、蓄热室和切换阀等组成。

氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。

从而节省废气升温的燃料消耗。

陶瓷蓄热室应分成两个（含两个）以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。

蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫（以保证VOC去除率在98%以上），只有待清扫完成后才能进入“蓄热”程序。

否则残留的VOCS随烟气排放到烟囱从而降低处理效率。

图1 RTO工作原理图RTO可分为固定式和阀门旋转式两种。

优点：运行费用省，有机废气的处理效率高，不会发生催化剂中毒现象，因此国际上较先进设备的VOCs处理较多采用这种方法。

二、蓄热式催化燃烧法（Regenerative Catalytic Oxidation RCO）RCO蓄热式催化燃烧法作用原理是：第一步是催化剂对VOC分子的吸附，提高了反应物的浓度，第二步是催化氧化阶段降低反应的活化能，提高了反应速率。

rto废气处理原理RTO废气处理原理。

RTO（Regenerative Thermal Oxidizer）是一种高效的废气处理设备，其原理是利用热量和氧气将有机废气中的有害物质氧化分解，从而达到净化废气的目的。

RTO废气处理原理主要包括废气收集、燃烧和热能回收三个环节。

首先，废气收集是RTO废气处理的第一步。

工业生产中产生的废气经过排放口进入RTO设备，废气中含有的有机物、挥发性有机物（VOCs）等有害物质会在这一步被收集起来。

RTO设备通过专门的管道系统将废气引入处理区域，确保废气能够充分接触到燃烧介质和催化剂，从而进行下一步的处理。

其次，燃烧是RTO废气处理的核心环节。

在RTO设备中，废气通过燃烧室，与预热的燃料（通常是天然气或者其他可燃气体）混合并点燃，产生高温的燃烧火焰。

在高温的作用下，废气中的有机物质会与氧气发生氧化反应，被分解成水蒸气和二氧化碳等无害物质。

通过这一过程，废气中的有害物质得以被彻底清除，达到了净化废气的目的。

最后，热能回收是RTO废气处理的关键环节之一。

在燃烧过程中产生的高温烟气含有大量热能，RTO设备通过热交换器将烟气中的热能回收利用，预热进入燃烧室的废气，从而降低了能耗和运行成本。

这种热能回收的方式不仅提高了能源利用率，也减少了对环境的影响，符合了可持续发展的理念。

总的来说，RTO废气处理原理通过废气收集、燃烧和热能回收三个环节，实现了对工业废气的高效处理和净化。

这种处理方式不仅能够保护环境，减少对大气的污染，同时也符合了节能减排的要求，对于工业生产来说具有重要的意义。

随着环保意识的提高和法规的不断完善，RTO废气处理技术将会得到更广泛的应用和推广。

常用废气处理方式RCORTOTOCO常用废气处理方式rco、rto、to、co常见的废气处理方法蓄热式热氧化技术蓄热式催化燃烧法催化剂焚烧炉直燃式废气燃烧炉regenerativethermaloxidizerregenerativecatalyticoxidationcatalyticoxidizerther maloxidizerrtorcocoto一、蓄热式热氧化技术（regenerativethermaloxidizerrto）RTO再生热氧化采用了一种新的非稳态传热方式。

其原理是将有机废气加热到760℃以上，将废气中的VOC氧化分解为CO2和H2O，回收废气分解过程中释放的热量。

三腔RTO废气的分解效率达到99%以上，氧化产生的高温气体流经专用陶瓷蓄热器，该蓄热器用于预热后续的有机废气，从而节省废气加热的燃料消耗。

RTO技术适用于中低浓度（100-3500mg/m3）废气的处理，分解效率为95%-99%。

rto主体结构由燃烧室、蓄热室和切换阀等组成。

氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。

从而节省废气升温的燃料消耗。

陶瓷蓄热室应分成两个（含两个）以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。

蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫（以保证voc去除率在98%以上），只有待清扫完成后才能进入“蓄热”程序。

否则残留的vocs随烟气排放到烟囱从而降低处理效率。

图1rto工作原理rto可分为固定式和阀门旋转式两种。

优点：运行成本低，有机废气处理效率高，无催化剂中毒。

因此，该方法被广泛应用于世界上较为先进的VOCs处理设备中。

2、再生催化燃烧（RCO）rco蓄热式催化燃烧法作用原理是：第一步是催化剂对voc分子的吸附，提高了反应物的浓度，第二步是催化氧化阶段降低反应的活化能，提高了反应速率。

借助催化剂可使有机废气在较低的起燃温度下，发生无氧燃烧，分解成co2和h2o放出大量的热，与直接燃烧相比，具有起燃温度低，能耗小的特点，某些情况下达到起燃温度后无需外界供热，反应温度在250-400℃。
