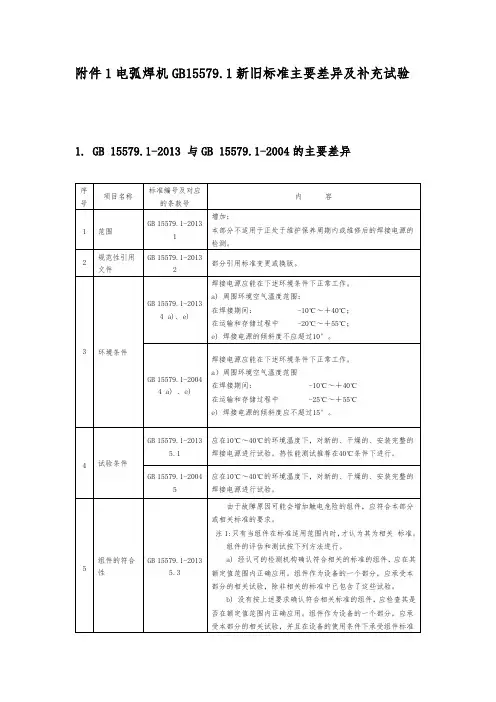

附件1电弧焊机GB15579.1新旧标准主要差异及补充试验1. GB 15579.1-2013 与GB 15579.1-2004的主要差异序号项目名称标准编号及对应的条款号内容1 范围GB 15579.1-20131增加：本部分不适用于正处于维护保养周期内或维修后的焊接电源的检测。
2 规范性引用文件GB 15579.1-20132部分引用标准变更或换版。
3 环境条件GB 15579.1-20134 a)、e)焊接电源应能在下述环境条件下正常工作。
a) 周围环境空气温度范围：在焊接期间： -10℃～＋40℃；在运输和存储过程中 -20℃～＋55℃；e) 焊接电源的倾斜度不应超过10°。
GB 15579.1-20044 a) 、e)焊接电源应能在下述环境条件下正常工作。
a）周围环境空气温度范围在焊接期间： -10℃～＋40℃在运输和存储过程中 -25℃～＋55℃e) 焊接电源的倾斜度应不超过15°。
4 试验条件GB 15579.1-20135.1应在10℃～40℃的环境温度下，对新的、干燥的、安装完整的焊接电源进行试验。
热性能测试推荐在40℃条件下进行。
GB 15579.1-20045应在10℃～40℃的环境温度下，对新的、干燥的、安装完整的焊接电源进行试验。
5 组件的符合性GB 15579.1-20135.3由于故障原因可能会增加触电危险的组件，应符合本部分或相关标准的要求。
注1:只有当组件在标准适用范围内时，才认为其为相关标准。
组件的评估和测试按下列方法进行。
a) 经认可的检测机构确认符合相关的标准的组件，应在其额定值范围内正确应用。
组件作为设备的一个部分，应承受本部分的相关试验，除非相关的标准中已包含了这些试验。
b) 没有按上述要求确认符合相关标准的组件，应检查其是否在额定值范围内正确应用。
组件作为设备的一个部分，应承受本部分的相关试验，并且在设备的使用条件下承受组件标准的相关试验。

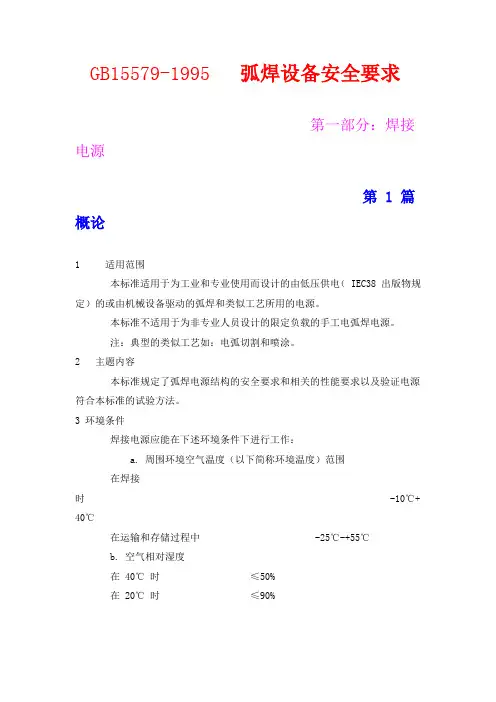

GB15579-1995 弧焊设备安全要求第一部分：焊接电源第 1 篇概论1 适用范围本标准适用于为工业和专业使用而设计的由低压供电（ IEC38 出版物规定）的或由机械设备驱动的弧焊和类似工艺所用的电源。
本标准不适用于为非专业人员设计的限定负载的手工电弧焊电源。
注：典型的类似工艺如：电弧切割和喷涂。
2 主题内容本标准规定了弧焊电源结构的安全要求和相关的性能要求以及验证电源符合本标准的试验方法。
3 环境条件焊接电源应能在下述环境条件下进行工作：a. 周围环境空气温度（以下简称环境温度）范围在焊接时-10℃+ 40℃在运输和存储过程中-25℃-+55℃b. 空气相对湿度在40℃ 时≤50%在20℃ 时≤90%c. 周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量，由于焊接过程而产生的这些物质除外。
注：制造厂和用户之间可以商定不同的条件。
特殊的环境条件如：异常的腐蚀性烟雾、蒸汽、过量的油蒸汽、不正常的振动或冲击、过量的灰尘、恶劣的气候条件、海岸和船舶的不正常条件。
d. 海拔高度不超过 1000m 。
4 定义4.1弧焊电源提供电流和电压，并具有适合于弧焊和类似工艺所要求的输出特性的设备。
注：① 弧焊电源也可为其它设备和辅机提供设施，例如：辅助电压、冷却水、熔化电极和保护电弧以及焊接区的气体。
② 以下使用“焊接电源”一词。
4.2工业和专业使用仅供熟练工和受过培训的人员使用。
4.3 熟练工具备一定的专业知识的足够的经验，能避免焊接和电气方面可能发生事故的人。
4.4 受过培训的人员熟知所指派的任务及由于疏忽而可能发生事故的人如有必要，可预先接受一些训练。
4.5 型式检验对按照某种设计方案制造的一台或多台焊接电源所进行的试验，以检验其是否符合有关标准的要求。
4.6 例行检查（又称：出厂检验）在生产过程中或产品制成后，对每台焊接电源所进行的试验，以检验其是否符合有关标准的要求。
4.7 一般目测检验用目测的方法检验，以确认焊接电源有无表观缺陷。
电弧焊机通用技术条件电弧焊机通用技术条件1 主体内容与适用范围本标准规定了电弧焊机的通用技术条件。
试验方法和验收规则。
本标准适用于一般使用条件下各种类型的电弧焊机（以下简称焊机）。
各类焊接如有特殊要求时,标准的基础上加以补充。
2 引用标准GB 15579 弧焊接设备安全要求第一部分：焊接电源GB 156 额定电压GB 2423.3 电工电子产品基本环境是言规程试验Ca:横定湿热试验方法GB/T 2900.1 电工术语基本术语GB2900.22 电工名词术语电焊机GB 7945 弧焊设备焊接电源插头。
插座和耦合器的安全要求GB10249 电焊机型号编制方法GB/T 13165 电弧焊机噪声的测定方法JB2836 电工产品的电镀层和化学覆盖层JB/T 5256 电焊机检查及抽样方法3 术语本标准所用术语符合GB/T 2900.1、GB 2900.22 之规定。
4 基本参数，型号4.１额定电流等级焊机额定电流等级，100A以上推荐按R10优先数系分等；100以下推荐按R5优先数系分等；2000A以上由制造厂与用户商议。
其额定电流分档如下（ A ）：10,16,25,40,63,100,125,160,200,250,315,400,500,630,800,10 00,1250，1600,2000。
4.2 额定负载持续率（%）20，35，60，80，100。
注：①20%负载持续率就仅适用于焊接电流小于或等于200A的弧焊变压器。
②引进产品及螺柱焊机等不受此限制。
4.3 工作周期10min、连续。
4.4 电流调节范围4.4.1 最小焊接电流a. 手工电弧焊机和TIG焊机小于或等于20%额定焊接电流。
注：不适用于20%负载持续率、电流小于或等于200A的弧焊变压器。
b.其他焊机由产品标准规定。
4.4.2 最大焊接电流大于或等于100%额定焊接电流。
4.5 约定焊接电流和负载电压焊接电源应能在整个调节范围内提供符合4.5.1至4.5.4条中公式要求的约定负载电压下的约定焊接电流。
b) 制造厂规定的功能性试验，例如：冷却液或气体的密封性、焊炬(枪)的触发功能。
7 防触电保护7.1 电压的额定限值焊炬(枪)电压的额定限值见表1。
7.2 绝缘电阻新的焊炬(枪)经湿热处理后，其绝缘电阻不应低于表1规定值。
表1 焊炬（枪）电压的额定限值通过下述试验检查其合格与否。
a) 湿热处理湿热箱的温度t应在20℃～30℃之间。
相对湿度在91％～95％之间。
先使装配了电缆软管组件的焊炬(枪)(液体冷却式焊炬(枪)不通冷却液)的温度达到t℃～(t+4)℃，然后在湿热箱内放置48h。
b) 绝缘电阻测量湿热处理后，立即将焊炬(枪)擦干，并用金属箔包裹在电缆软管组件距焊炬(枪)主体1 m处的绝缘体的外表面上。
——管子材质：铝合金——负载电压和焊接速度：调节至电弧稳定、形成连续焊缝表2 铝合金惰性气体保护电弧焊(MIG焊)的试验参数值b) 低碳钢的活性气体保护电弧焊(MAG焊)的试验条件，见表3。
——焊丝：低碳钢——电压类型：直流——极性：电极接正——保护气体：Ar／CO2混合气体(15％CO2～25％CO2)——管子材质：低碳钢——负载电压和焊接速度：调节至电弧稳定、形成连续焊缝如果使用说明书规定的CO2保护气体为其他数值时，则应使用这种气体按表3给出的试验条件进行试验。
表3 低碳钢活性气体保护电弧焊(MAG焊)的试验参数值c) 药芯焊丝的活性气体保护电弧焊(MAG焊)的试验条件，见表4。
——焊丝：钛型——电压类型：直流——极性：电极接正——保护气体：Ar／C02混合气体(15％CO2～25％CO2)——管子材质：低碳钢——负载电压和焊接速度：调节至电弧稳定、形成连续焊缝表4 药芯焊丝活性气体保护电弧焊（MAG焊）的试验参数值d) 低碳钢的自保护药芯焊丝电弧焊的试验条件，见表5。
——焊丝。
1型：是设计用于全位置焊接、含有速凝熔剂的一种焊丝 2型：是设计用于高熔敷率平焊和船型位置焊的一种焊丝——电压类型：直流——极性： 1型焊丝：接负2型焊丝：接正——管子材质：低碳钢——负载电压和焊接速度：调节至电弧稳定、形成连续焊缝表5 低碳钢自保护药芯焊丝电弧焊的试验参数值8.2.2钨极情性气体保护焊(TIG焊)和等离子弧焊焊炬(枪)试验时应使用一个有水冷或无水冷的铜块(见附录C)，焊炬(枪)放置的位置应垂直于铜块上的水平面(见图B.2和图B.3)。

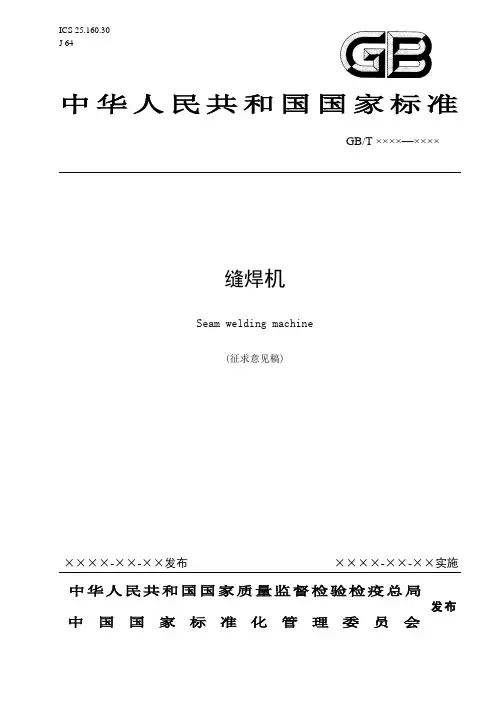

I CS 25.160.30J 64中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T ××××—××××目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3术语和定义 (3)4 产品分类及型号 (3)5 使用条件 (4)5.1 环境条件 (4)5.2 供电电源 (4)6 技术要求 (4)6.1 额定电源电压 (4)6.2 次级空载电压 (4)6.3 焊轮的速度 (5)6.4 挠度 (5)6.5 焊轮尺寸及材料 (5)7安全要求 (5)8 试验方法 (5)8.1 次级空载电压的测定................................................ 错误！未定义书签。
8.2 焊轮速度的测定 (5)8.3 挠度的测定 (5)8.4 其它项目的试验方法 (6)9 检验规则 (6)9.1 试验条件及测量仪器 (6)9.2 型式检验 (6)9.3 例行检验 (6)10 铭牌 (6)IGB/T ××××—××××II前言本标准为推荐性标准。
本标准由中国电器工业协会提出。
本部分由全国电焊机标准化技术委员会（SAC/TC70）归口。
本标准起草单位：南通澳斯派克焊机有限公司、……。
本标准起草人：黄惠德、……。
本标准是首次制定。
GB/T ××××—××××缝焊机1 范围本标准规定了固定式缝焊机的通用技术要求、试验方法和检验规则。
本标准适用于不超过GB/T 156标准中表1规定的电压供电的各种类型固定式缝焊机（以下简称焊机）。
对于与焊机制成一体的控制器应符合GB/T××××《电阻焊机控制器通用技术条件》的规定。
国家认监委公告2009年第6号－－关于小型电弧焊强制性认证采用GB15579.6―2008标准的公告
文章属性
•【制定机关】国家认证认可监督管理委员会
•【公布日期】2009.02.23
•【文号】国家认监委公告2009年第6号
•【施行日期】2009.06.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准化
正文
国家认监委公告
（2009年第6号）
GB15579.6-2008《弧焊设备第6部分：限制负载的手工金属弧焊电源》已发布，并将于2009年6月1日实施，该标准等同于IEC60974-6：2003，适用于带热切断装置的、限制负载的手工金属弧焊电源。
为使强制性产品认证、检测工作更好的与国际接轨，经研究决定：《电气电子产品类强制性认证实施规则电焊机》（编号： CNCA-01C-015：2007）中规定的检测标准增加GB15579.6-2008；自2009年6月1日起，对于强制性产品认证目录内的小型电弧焊机产品，申请人可自愿选择按照GB15579.6-2008或者GB19213-2003申请认证。
二○○九年二月二十三日。
附件3《民用核安全设备焊工焊接操作工技能评定要求（征求意见稿）》编制说明一、编制目的原国家环境保护总局（国家核安全局）于2008年颁布了《民用核安全设备焊工焊接操作工资格管理规定》（以下简称HAF603），明确对民用核安全设备焊工焊接操作工资格进行许可管理，统一组织理论考试，监督操作技能考试，向考核合格人员颁发资格证书，并对持证人员开展的活动进行监督检查，为提升焊工焊接操作工技能和意识，保证核设备质量，发挥了积极作用。
随着技术进步和理念的转变，HAF603中的部分内容已不能适应发展要求。
为贯彻国务院“放管服”改革精神，进一步优化民用核安全设备焊工焊接操作工资格管理体系，突出资格许可的门槛作用，落实企业主体责任，2018年生态环境部（国家核安全局）修订了HAF603，新修订的HAF603中明确了资格许可的管理性要求，不再具体体现与焊工焊接操作工技能评定有关的技术性内容。
根据HAF603修订的总体思路，焊工焊接操作工在取得生态环境部（国家核安全局）颁发的资格许可后，由聘用单位按照产品依据的标准规范进行焊工焊接操作工技能评定。
考虑到核电设备国产化和核电“走出去”的需要，同时便于聘用单位对焊工焊接操作工进行技能评定工作，生态环境部（国家核安全局）以原HAF603中的技术内容为基础，参照RCC-M、ASME等国际通用的标准规范，总结提炼了近十年的实践经验，在充分调研行业相关单位意见的基础上，编制了《民用核安全设备焊工焊接操作工技能评定要求》，指导和规范民用核安全设备焊工焊接操作工的技能评定工作。
二、主要依据和参考文件（一）《中华人民共和国核安全法》（主席令第七十三号）；（二）《民用核安全设备监督管理条例》（国务院令第500号）；（三）《民用核安全设备焊接人员资格管理规定（HAF603）》（2018年修订）；（四）TGZ6002-2010《特种设备焊接操作人员考核细则》；（五）GB/T5185-2005《焊接及相关工艺方法代号》；（六）GB/T3375-1994《焊接术语》；（七）GB/T16672-1996《焊缝-工作位置-倾角和转角的定义》；（八）ISO9606-1：2017《Qualification testing of welders —Fusion welding—Part1:Steels》；（九）ISO14732：2013《Welding personnel—Qualification testing of welding operators and weld setters for mechanized and automatic welding of metallic materials》；（十）ISO6947：2011《Welding and allied processes—Welding positions》；（十一）ASME锅炉及压力容器规范第IX卷(2017版)。
说明：
1. 对于电气电子产品，除电信终端、电焊机、出租车计价器、电子秤外，适用范围仅限于带有可直接或间接连接到36V以上（有效值，大于36V）供电电源的产品。
2. 对于电气电子产品，除铁路机车车辆用电线电缆、出租车计价器、车载电话或特别说明外, 专为汽车、火车、船舶、飞机设计、制造和使用的、具有专门设计和安装结构的产品不在CCC认证范围内。
3. 具有两种或两种以上强制性产品认证目录内产品的多功能产品，以产品的主要功能和主要使用目的进行归类。
多功能产品应符合主要功能产品的认证实施规则要求，同时兼顾其他功能产品对应的认证实施规则要求。
4. 适用产品界定应当结合“对产品种类描述”和“对适用产品的描述和列举”及“备注”等内容，并以此作为判定产品是否属于认证范围。
5. 产品列举不一定包括所有可能存在的产品名称，未列举的产品可根据具体情况参照相应描述界定。
6. 特别注意：某一产品是否需要进行强制性产品认证，一定要依据认证目录，而不是依据产品标准。
强制性产品认证目录描述与界定表。

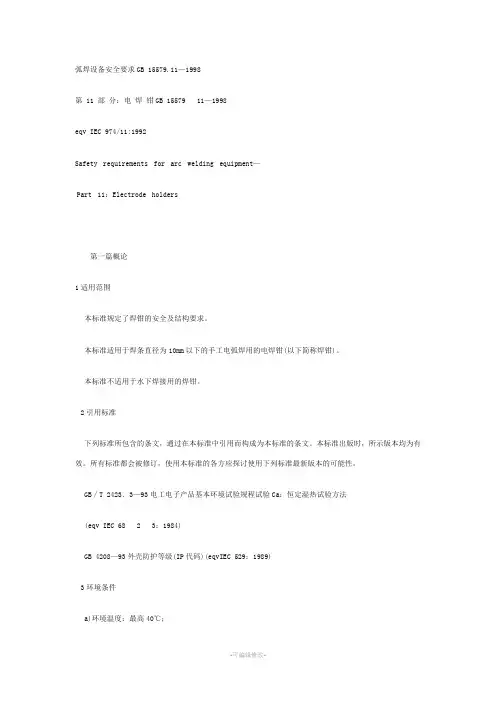

弧焊设备安全要求GB 15579.11—1998第 11 部分：电焊钳GB 1557911—1998eqv IEC 974/11:1992Safety requirements for arc welding equipment—Part 11：Electrode holders第一篇概论1适用范围本标准规定了焊钳的安全及结构要求。
本标准适用于焊条直径为10mm以下的手工电弧焊用的电焊钳(以下简称焊钳)。
本标准不适用于水下焊接用的焊钳。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 2423．3—93电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法(eqv IEC 6823：1984)GB 4208—93外壳防护等级(IP代码)(eqvIEC 529：1989)3环境条件a)环境温度：最高40℃；b)空气相对湿度：20℃时最高90％。
4定义本标准采用下列定义。
4．1焊钳手工电弧焊时，用以夹持和操纵焊条，并保证与焊条电气连接的手持绝缘器具。
4．2焊钳头焊钳上具有孔、爪或相当结构的部件，供焊条插入、定位或夹紧。
4．3手柄焊钳上供操作人员手持的部分。
4．4操纵杆装在焊钳上用以控制夹紧装置的部件。
4．5额定电流制造厂规定的焊钳不超过其温升限值时所能承受的电流。
4.6A型焊钳按照GB 4208，用试指触不到其内部带电部件的焊钳。
4.7B型焊钳与A型所不同的是，焊钳头之带电部分不能被试球所触及。
试球的直径应根据焊条的直径来选定，见8.1b。
4.8负载持续率约定的负载持续时间与全周期时间之比。
第二篇要求和试验5试验条件本标准所规定的试验项目均为型式试验项目，出厂检验项目由企业标准规定。
在10～40°C的某一环境温度下，对新的、干燥的、装配完整并已装上焊接电缆的焊钳，按下述要求进行试验。

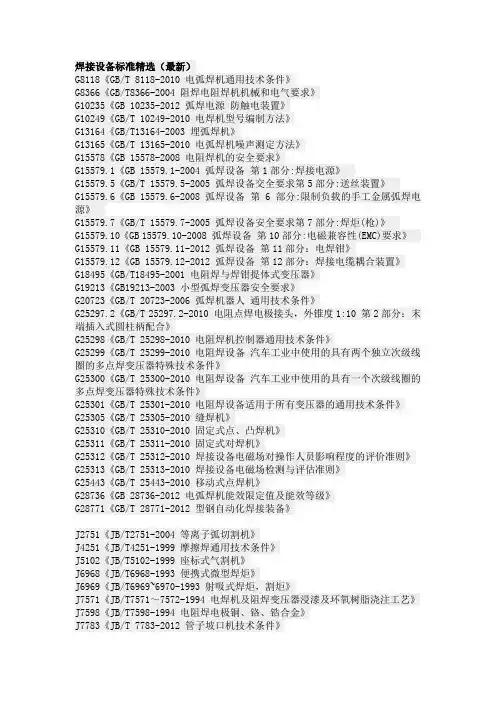

焊接设备标准精选（最新）G8118《GB/T 8118-2010 电弧焊机通用技术条件》G8366《GB/T8366-2004 阻焊电阻焊机机械和电气要求》G10235《GB 10235-2012 弧焊电源防触电装置》G10249《GB/T 10249-2010 电焊机型号编制方法》G13164《GB/T13164-2003 埋弧焊机》G13165《GB/T 13165-2010 电弧焊机噪声测定方法》G15578《GB 15578-2008 电阻焊机的安全要求》G15579.1《GB 15579.1-2004 弧焊设备第1部分:焊接电源》G15579.5《GB/T 15579.5-2005 弧焊设备交全要求第5部分:送丝装置》G15579.6《GB 15579.6-2008 弧焊设备第6部分:限制负载的手工金属弧焊电源》G15579.7《GB/T 15579.7-2005 弧焊设备安全要求第7部分:焊炬(枪)》G15579.10《GB 15579.10-2008 弧焊设备第10部分:电磁兼容性(EMC)要求》G15579.11《GB 15579.11-2012 弧焊设备第11部分：电焊钳》G15579.12《GB 15579.12-2012 弧焊设备第12部分：焊接电缆耦合装置》G18495《GB/T18495-2001 电阻焊与焊钳提体式变压器》G19213《GB19213-2003 小型弧焊变压器安全要求》G20723《GB/T 20723-2006 弧焊机器人通用技术条件》G25297.2《GB/T 25297.2-2010 电阻点焊电极接头，外锥度1:10 第2部分：末端插入式圆柱柄配合》G25298《GB/T 25298-2010 电阻焊机控制器通用技术条件》G25299《GB/T 25299-2010 电阻焊设备汽车工业中使用的具有两个独立次级线圈的多点焊变压器特殊技术条件》G25300《GB/T 25300-2010 电阻焊设备汽车工业中使用的具有一个次级线圈的多点焊变压器特殊技术条件》G25301《GB/T 25301-2010 电阻焊设备适用于所有变压器的通用技术条件》G25305《GB/T 25305-2010 缝焊机》G25310《GB/T 25310-2010 固定式点、凸焊机》G25311《GB/T 25311-2010 固定式对焊机》G25312《GB/T 25312-2010 焊接设备电磁场对操作人员影响程度的评价准则》G25313《GB/T 25313-2010 焊接设备电磁场检测与评估准则》G25443《GB/T 25443-2010 移动式点焊机》G28736《GB 28736-2012 电弧焊机能效限定值及能效等级》G28771《GB/T 28771-2012 型钢自动化焊接装备》J2751《JB/T2751-2004 等离子弧切割机》J4251《JB/T4251-1999 摩擦焊通用技术条件》J5102《JB/T5102-1999 座标式气割机》J6968《JB/T6968-1993 便携式微型焊炬》J6969《JB/T6969~6970-1993 射吸式焊炬，割炬》J7571《JB/T7571～7572-1994 电焊机及阻焊变压器浸漆及环氧树脂浇注工艺》J7598《JB/T7598-1994 电阻焊电极铜、铬、锆合金》J7783《JB/T 7783-2012 管子坡口机技术条件》J7818《JB/T7818-1995 电焊机用转换开关》J7902《JB/T7902-1999 线型像质计》J7947《JB/T7947-1999 等压式焊炬割炬》J7950《JB/T7950-1999 快速割嘴》J8588《JB8588-1997 电焊机用冷却风机的安全要求》J8679《JB/T8679-1998 炭弧气刨炭棒物理及使用性能》J8747《JB/T8747～8748-1998 手工钨极惰性气体保护弧焊机》J8795《JB/T8795-1998 水电解氢氧发生器》J8833《JB/T8833-2001 焊接变位机》J9187《JB/T9187-1999 焊接滚轮架》J9191《JB/T9191-1999 等离子喷焊枪技术条件》J9192《JB/T9192-1999 等离子喷焊电源》J9528《JB/T9528-1999 原动机弧焊发电机组》J10101《JB/T10101-2000 固定式凸焊机》J10113《JB/T10113-2002 电阻焊设备两端与水冷连接块相连的次级连接电缆尺寸和特性》J10248《JB/T10248-2001 汽油切割机》J10255《JB/T10255-2001 电阻焊设备-电极接头：圆锥配合、外锥度1：10》J10256.1《JB/T10256.1-2001 电阻点焊-电极握杆：配合锥度1：10》J10256.2《JB/T10256.2-2001 电阻点焊-电极握杆：莫氏锥度配合》J10256.3《JB/T10256.3-2001 电阻点焊-电极握杆：末端插入式圆柱柄配合》J10257《JB/T10257-2001 电阻焊设备-用于电极挡块的绝缘销》J10258《JB/T10258-2001 电阻凸焊用的凸点》J10498《JB/T 10498-2005 电焊机专用转换开关》J50078《JB/T50078-1999 干式回火保险器产品质量分等》J50079《JB/T50079-1999 空气等离子弧切割机产品质量分等》J50145《JB/T50145-2000 座标式气割机产品质量分等》J54351《JB/T54351-1999 射吸式焊炬，割炬产品质量分等》JG94《JG/T 94-2013 钢筋气压焊机》JG5063《JG/T 5063-1995 钢筋电渣压力焊机》DB747《电焊设备标准(2)》(93年合订本)内含以下标准:JB685-92直流弧焊发电机JB3643-92小型弧焊变压器安全要求JB/T 6230-1992 小型电热式电焊条烘干炉技术条件JB/T 6231-1992 电阻点焊设备电极冷却管JB/T 6232-1992 电焊条保温筒技术条件JB/T 6233-1992 焊丝盘、焊丝卷尺寸DB799《电焊设备标准(3)》(94年合订本)内含以下标准:JB/T 2751-1993 等离子弧切割机JB/T 7106-1993 水再压缩空气等离子弧切割机JB/T 7107-1993 弧焊设备电焊钳的安全要求JB/T 7108-1993 碳弧气刨机JB/T 7109-1993 等离子弧焊机DB883《电焊设备标准(4)》(98年合订本)内含以下标准:JB/T 7783-1995 气动式管子坡口机技术条件JB/T 8323-1996 螺柱焊机JB/T 8442.1-1996 电阻焊水冷次级连接电缆第1部分:双芯连接电缆的规格和技术要求JB/T 8442.2-1996 电阻焊水冷次级连接电缆第2部分:单芯连接电缆的规格和技术要求JB/T 8442.3-1996 电阻焊水冷次级连接电缆第3部分:试验要求DB861《弧焊电源标准(1)》(97年合订本)内含以下标准:JB/T 7824-1995 逆变式弧焊整流器技术条件JB/T 7834-1995 弧焊变压器JB/T 7835-1995 弧焊整流器DB964《电焊机专业卷(1)》(99年合订本)内含以下标准:JB/T 3158-1999 电阻点焊直电极JB/T 3946-1999 凸焊机电极平板槽子JB/T 3947-1999 电阻点焊电极接头JB/T 3948-1999 电阻点焊电极帽JB/T 3957-1999 点焊设备电极锥度配合尺寸JB/T 4158-1999 缝焊焊轮坯料尺寸JB/T 8086-1999 摩擦焊机JB/T 9526-1999 TIG焊焊炬技术条件JB/T 9527-1999 点焊设备圆锥塞规和圆锥环规JB/T 9528-1999 原动机弧焊发电机组JB/T 9529-1999 电阻焊机变压器通用技术条件JB/T 9530-1999 电阻焊设备的绝缘帽和绝缘衬套JB/T 9531-1999 点焊电极挡块和夹块JB/T 9532-1999 MIG/MAG焊焊枪技术条件JB/T 9533-1999 焊机送丝装置技术条件JB/T 9534-1999 引弧装置技术条件JB/T 9959-1999 电阻点焊内锥度1：10的电极接头JB/T 9960-1999 电阻点焊凸型电极帽JB/T 10101-1999 固定式点、凸型电极帽JB/T 10110-1999 电阻焊机控制器通用技术条件JB/T 10113-1999 电阻焊设备两端与水冷连接块相连的次级连接电缆的尺寸与特性JB/T 56054.1-1999 电焊机产品质量分等总则JB/T 56054.2-1999 电焊机产品质量分等弧焊变压器JB/T 56054.3-1999 电焊机产品质量分等小型弧焊变压器JB/T 56054.4-1999 电焊机产品质量分等弧焊整流器JB/T 56054.5-1999 电焊机产品质量分等 MIG/MAG弧焊机JB/T 56054.6-1999 电焊机产品质量分等手工钨极惰性气体保护弧焊机（TIG 焊机）JB/T 56054.7-1999 电焊机产品质量分等原动机-弧焊发电机组JB/T 56054.8-1999 电焊机产品质量分等 TIG焊焊炬JB/T 56054.9-1999 电焊机产品质量分等电焊机用冷却风机JB/T 56054.10-1999 电焊机产品质量分等 MIG/MAG焊焊枪JB/T 56054.11-1999 电焊机产品质量分等电阻焊机控制器JB/T 56054.12-1999 电焊机产品质量分等摩擦焊机。

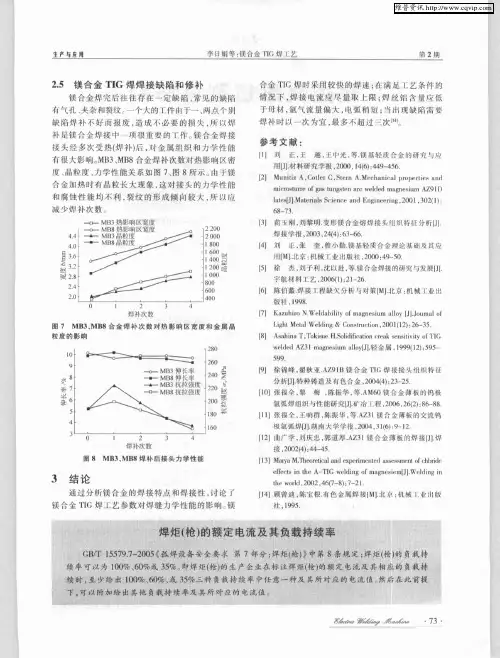

焊炬（枪）的额定电流及其负载持续率
佚名
【期刊名称】《电焊机》
【年(卷),期】2007(37)1
【摘要】GB/T15579.7—2005《弧焊设备安全要求第7部分：焊炬（枪）》中第8条规定：焊炬（枪）的负载持续率可以为100％、60％或35％。
也即焊炬（枪）的生产企业在标注焊炬（枪）的额定电流及其相应的负载持续率时，至少给出100％、60％或35％三种负载持续率中任意一种及其所对应的电流值。
然后在此
前提下，可以附加给出其他负载持续率及其所对应的电流值。
【总页数】1页(PI0025-I0025)
【关键词】负载持续率;额定电流;焊炬;安全要求;弧焊设备;生产企业;电流值
【正文语种】中文
【中图分类】TG435.91
【相关文献】
1.电弧焊机、送丝装置和焊炬（枪）产品强制性认证执行新版标准有关要求 [J],
2.焊炬(枪)的额定电流及其负载持续率 [J],
3.对焊炬(枪)国家标准GB/T 15579.7的理解 [J], 肖建民
4.弧焊电源的负载持续率及其计算方法 [J],
5.焊炬（枪）的额定电流及其负载持续率 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
气焊设备用安全装置第2部分：其他装置1 范围本文件规定了焊接、切割及相关工艺用燃气、氧气或压缩空气的不带阻火器的其他安全装置（以下简称“安全装置”）的术语和定义、设计和材料、技术要求、试验方法、说明书、标志。
安全装置应用于气路系统中气体储罐、汇流系统或减压器的下游出口和焊割炬的上游进口。
本文件不规定安全装置在气路系统的安装位置。
本文件不适用于本系列文件第1部分（GB/T XXXXX-1）规定的阻火器。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3375 焊接术语GB/T 5107 气焊设备焊接、切割和相关工艺设备用软管接头GB/T 7899 焊接、切割及类似工艺用气瓶减压器（GB/T 7899-2006，ISO 2503：2009，MOD）GB/T 25473 焊接、切割及类似工艺用管路减压器（GB/T 25473-2010，ISO 7291：2010，MOD）GB/T 40337 气焊及相关工艺设备的气密性（GB/T 40337-2021，ISO 9090:2019,MOD）GB/T 40371 气焊设备焊接、切割及相关工艺设备用材料（GB/T 40371-2021，ISO 9539:2010,MOD）GB/T XXXXX-1 气焊设备安全装置第1部分：阻火器（GB/T XXXXX-1-XXXX，ISO 5175-1：2017，MOD）GB/T XXXXX 气焊设备焊接、切割和相关工艺设备用带关闭阀的快速接头（GB/T XXXXX-XXXX，ISO 7289：2018，MOD）3 术语和定义GB/T 3375界定的以及下列术语和定义适用于本文件。
溢流截止阀 excess flow cut-off valve当气体流量超出预定值时，停止气体流动的装置。

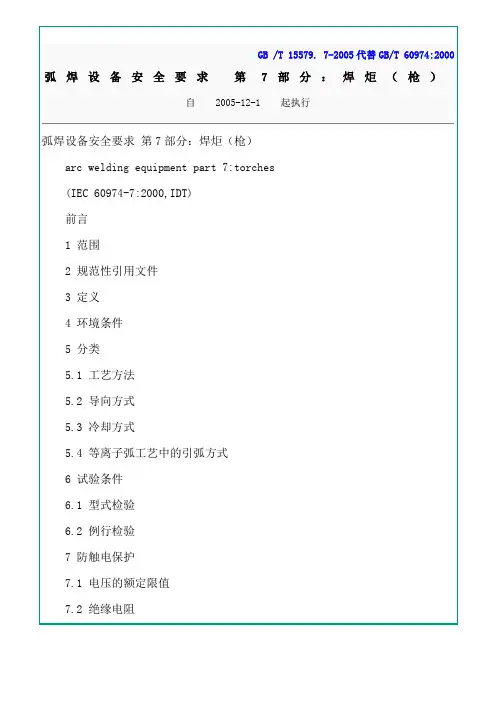

弧焊设备安全要求 第7部分：焊炬（枪）（征求意见稿）1 范围本部分规定了弧焊和类似工艺使用的焊炬（枪）的安全要求和结构要求。
焊炬（枪）包括焊炬（枪）的主体、电缆软管组件和其它有关部件。
本部分不适用于手工电弧焊使用的电焊钳和空气切割/气刨使用的割炬。
注：本部分的术语“焊炬”和“焊枪”是可以互换的。
为方便起见，以下都称为“焊炬”。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.83 电工术语 电的和磁的器件（GB/T 2900.83-2008，IEC 60050-151：2001，IDT） GB 4208 外壳防护等级（IP代码）（GB 4208-2008，IEC 60529:2001，IDT）GB/T 16935.1 低压系统内设备的绝缘配合 第1部分：原理、要求和试验(GB/T 16935.1-2008，IEC 60664-1:2007，IDT)IEC 60050（851） 国际电工名词术语（IEV） 第851章：电焊GB 15579.1 弧焊设备 第1部分：焊接电源（GB 15579.1-2004，IEC 60974-1：2000，IDT） IEC 60974-2 弧焊设备 第2部分：液体冷却系统3 术语和定义GB/T 2900.83、GB 15579.1、GB/T 16935.1和IEC 60050（851）界定的以及下列术语和定义适用于本部分。
注：其他的相关术语见附录A。
3.1 焊炬 torch在弧焊、切割或类似工艺过程中，能提供维持电弧所需电流、气体、冷却液、焊丝等必要条件的装置。
3.2 焊枪 gun一种手柄与焊炬（枪）主体基本垂直的焊炬。
3.3 焊炬（枪）主体 torch body焊炬（枪）中用于连接其它零部件和电缆软管组件的主体部件。
3.4 手柄 handle设计用于操作人员手持的部分。
国家认监委公告2009年第27号－－关于执行GB15578－2008标准有关要求的公告文章属性•【制定机关】国家认证认可监督管理委员会•【公布日期】2009.05.05•【文号】国家认监委公告2009年第27号•【施行日期】2009.05.05•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文国家认监委公告（2009年第27号）GB15578-2008《电阻焊机的安全要求》已发布，并将于2009年8月1日实施。
为保证强制性产品认证制度的有效实施，依据《关于标准修订时强制性产品认证有关问题的通知》（国认科联[2005]18号）的有关规定，现将强制性产品认证执行GB15578-2008标准有关要求明确如下：一、自公告之日起至2009年7月31日，申请人可按照GB15578-2008（以下简称新版标准）或者GB15578-1995（以下简称旧版标准）申请认证；自2009年8月1日起，应采用新版标准实施认证并出具新版标准认证证书。
二、对于已按旧版标准获证的产品，旧版标准认证证书持有人应于2010年8月1日前完成新版标准证书转换工作，标准换版差异试验项目见附件；逾期未完成证书转换工作的，认证机构应暂停旧版标准认证证书，2010年10月31日仍未完成证书转换工作的，认证机构应撤销旧版标准认证证书。
三、对于2009年8月1日前已经出厂、投放市场并且已经不再生产的获证产品，无需进行证书转换。
四、为确保证书转换工作顺利进行，认证机构应根据上述要求制定执行新版标准的具体实施文件，并采取有效方式将有关要求及时通知旧版标准证书持有人，敦促其尽快提交换证申请和进行送样检测，以使其在规定期限内完成证书转换。
认证机构应按季度将证书转换情况（包括换证率、存在问题等）报送我委认证监管部，以便及时掌握证书转换工作进展情况。
附件：GB15578-2008标准换版差异试验项目二○○九年五月五日附件：。
电焊机新的执行标准：GB15579.1-2004根据中华人民共和国国家标准批准发布公告：2004年第3号（总第65号）序号164GB15579.1-2004弧焊设备第一部分：焊接电源，于2004年8月1日开始实施。
其中GB15579.1-2004弧焊设备第一部分：焊接电源是电焊机行业的基础标准。
此标准涉及面广，它既是对本行业产品总量90%以上的弧焊电源进行标准规范，也是各类弧焊电源“3C”认证所依据标准。
同时该标准为强制性。
按照中华人民共和国标准化法第三章第十四条规定：强制性标准必须执行。
不符合强制性标准的产品禁止生产、销售和进口。
在第四章法律责任中更明确指出：生产、销售、进口不符合强制性标准的产品的，由法律、行政法规规定的行政主观部门依法处理，法律、行政法规未作规定的，由工商行政管理部门没收产品的违法所得，并处罚款：造成严重后果构成犯罪的，对直接责任人员依法追究刑事责任。
由此，全国电焊机标准化技术委员会将组织专家对上述两项国家标准进行宣贯。
为了方便企业对新旧标准差异部分的了解，下面重点对2004年8月1日执行的强制性国家标准GB15579.1-2004《弧焊设备第一部分：焊接电源》差异部分进行分析论述，供企业参考。
1 国家标准GB15579.1-2004《弧焊设备第1部分焊接电源》中第八章”非常规运行“是2004版标准中新增加的重要内容。
强调焊接电源在极端非常的状况中避免发生介电强度不可恢复性的破坏以及着火燃烧。
这再次证明新标准的推行更强调保证人体健康及人身生命财产安全。
标准要求在风扇堵转、过载及短路的情况下，焊接电源不能因为电击穿而伤及操作者，或因过热出现明火引发火灾。
标准关注的重点是可能危及操作者安全的防护而并不要求在这种非常规状态下试验后焊接电源能否继续正常工作，保持原来的技术性能。
这一点是本章要求与防触电保护、热性能要求、热保护……等章要求的根本区别。
由于本章要求的是”不出现危险因素“，因此，对于带有（安装有）保护装置（例如断路器和热保护装置——见第九章）的焊接电源，如果其保护装置在焊接电源出现危险因素之前动作，应看作已达到本章要求。
弧焊设备安全要求 第7部分：焊炬（枪）（征求意见稿）1 范围本部分规定了弧焊和类似工艺使用的焊炬（枪）的安全要求和结构要求。
焊炬（枪）包括焊炬（枪）的主体、电缆软管组件和其它有关部件。
本部分不适用于手工电弧焊使用的电焊钳和空气切割/气刨使用的割炬。
注：本部分的术语“焊炬”和“焊枪”是可以互换的。
为方便起见，以下都称为“焊炬”。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.83 电工术语 电的和磁的器件（GB/T 2900.83-2008，IEC 60050-151：2001，IDT） GB 4208 外壳防护等级（IP代码）（GB 4208-2008，IEC 60529:2001，IDT）GB/T 16935.1 低压系统内设备的绝缘配合 第1部分：原理、要求和试验(GB/T 16935.1-2008，IEC 60664-1:2007，IDT)IEC 60050（851） 国际电工名词术语（IEV） 第851章：电焊GB 15579.1 弧焊设备 第1部分：焊接电源（GB 15579.1-2004，IEC 60974-1：2000，IDT） IEC 60974-2 弧焊设备 第2部分：液体冷却系统3 术语和定义GB/T 2900.83、GB 15579.1、GB/T 16935.1和IEC 60050（851）界定的以及下列术语和定义适用于本部分。
注：其他的相关术语见附录A。
3.1 焊炬 torch在弧焊、切割或类似工艺过程中，能提供维持电弧所需电流、气体、冷却液、焊丝等必要条件的装置。
3.2 焊枪 gun一种手柄与焊炬（枪）主体基本垂直的焊炬。
3.3 焊炬（枪）主体 torch body焊炬（枪）中用于连接其它零部件和电缆软管组件的主体部件。
3.4 手柄 handle设计用于操作人员手持的部分。
3.5 气体喷嘴 gas nozzle装在焊炬（枪）前端的出口处用于引导保护气体以保护电弧和熔池的部件。
3.6 不熔化极 non-consumable electrode本身不提供填充金属的弧焊电极。
13.7 熔化极 wire electrode传输焊接电流的实芯或管状焊丝。
3.8 导电嘴 contact tip装在焊炬（枪）前端的可更换的金属部件，用于传递焊接电流及引导焊丝。
3.9 电缆软管组件 cable-hose assembly将所有输入要素传输至焊炬（枪）主体的柔性组件，由电缆、软管及连接件组成。
3.10 手工焊炬（枪） manual torch由操作人员手持并手动导向的焊炬（枪）。
3.11 机械导向焊炬（枪）mechanically guided torch由机械装置夹持并导向的焊炬（枪）。
3.12 气冷式焊炬（枪） air-cooled torch由周围空气冷却，适当部位由保护气体冷却的焊炬（枪）。
3.13 液体冷却式焊炬（枪） liquid-cooled torch通过冷却液进行冷却的焊炬（枪）。
3.14 电动式焊炬（枪） motorized torch自带电机以带动焊丝运动的焊炬（枪）。
3.15 带焊丝盘的焊炬（枪）spool-on torch装有焊丝盘的电动式焊炬（枪）。
3.16 引弧和稳弧电压 arc striking and stabilizing voltage为引弧或维弧需要而在焊接回路中叠加的电压。
3.17 填充金属 filler metal焊接或类似工艺过程中所需填加的金属材料。
[选自IEV 851-04-24]3.18 焊丝 filler wire实芯或管状的填充金属丝，可以是焊接回路的组成部分。
3.19 等离子弧喷嘴 plasma tip具有压缩孔以压缩等离子气流的部件。
3.20 一般外观检查 visual inspection用肉眼观察来证实产品不存在与有关标准明显不符合的缺陷。
3.21 等离子弧切割系统 plasma cutting system等离子切割或气刨所需的由电源、割炬及相关的安全装置所构成的完整系统。
3.22 等离子弧切割电源 plasma cutting power source提供电流和电压以及保护气体和冷却液，并具有适合于等离子弧切割或气刨所需特性的设备。
注 ：等离子弧切割电源也可为其它设备和辅机提供辅助电源、冷却液及气体等。
4 环境条件焊炬应能在下列环境条件下正常工作：a) 周围环境空气温度范围 —— 在焊接期间 -10℃～＋40℃ —— 在运输和存储过程中 -25℃～＋55℃ 2b) 空气相对湿度 20℃时不超过90% 注：制造商和用户之间可以商定不同的环境条件，如：高湿度、异常的腐蚀性烟雾、蒸汽、过量的水蒸气、异常振动或抖动、过量的灰尘、恶劣的气候条件、海岸或船甲板的非正常条件、虫害侵扰和易发霉的环境。
5 分类5.1 通则焊炬（枪）按下述原则分类：a) 按工艺方法进行分类，见5.2； b) 按导向方式进行分类，见5.3；c) 按冷却方式进行分类，见5.4； d) 按等离子弧焊接工艺中的引弧方式进行分类，见5.5。
5.2 工艺方法焊炬（枪）应能用于下述工艺：a) MIG/MAG焊（包括CO2焊）； b) 自保护药芯焊丝电弧焊；c) TIG焊； d) 等离子弧焊接；e) 埋弧焊；f) 等离子弧切割/气刨。
5.3 导向方式焊炬（枪）的导向方式有：a) 手工； b) 机械。
5.4 冷却方式焊炬（枪）的冷却方式有：a) 通过空气或保护气体冷却，见3.12； b) 通过冷却液进行冷却，见3.13。
5.5 等离子弧工艺中的引弧方式引弧方式：a) 通过施加引弧电压引弧； b) 通过引导弧来引弧；c) 接触引弧。
6 试验条件6.1 通则所有试验应在新的、装配完整并已装上电缆软管组件的焊炬（枪）上进行。
所有试验应在10℃～40℃的环境温度下进行。
测量仪器的精度或准确度要求：a)电气测量仪表：0.5级(满量程的±0.5%)。
绝缘电阻和介电强度测量时例外，对于测量绝缘电阻和介电强度的仪器的精度没有规定，但测量时应考虑精度问题；34b) 温度计： ±2K。
6.2 型式检验下面给出的所有型式检验应在同一把焊炬（枪）上按以下顺序进行。
a) 一般外观检查； b) 未经湿热处理的绝缘电阻(初步检查),见7.2； c) 耐冲击，见11.1； d) 耐焊接飞溅物，见第10章； e) 防直接接触，见7.4； f) 绝缘电阻，见7.2； g) 介电强度，见7.3； h) 一般外观检查。
温升试验可以在另外一把焊炬（枪）上按8.3条进行，随后按第9章进行密封性试验。
本部分中上述未提及的其它试验可按任何方便的顺序进行。
6.3 例行检验每把焊炬（枪）都应依次通过下述例行检验。
a) 一般外观检查；b) 制造商规定的功能性试验，例如：冷却液或气体的密封性、焊炬（枪）的触发功能。
7 防触电保护 7.1 电压的额定限值焊炬（枪）的额定限值应符合表1的规定。
此外，TIG焊炬（枪）还应有引弧和稳弧电压的额定限值。
表1 焊炬（枪）电压的额定限值防护等级（按GB 4208） 分 类电压额定限值V Peak绝缘电阻ΜΩ介电强度Vr.m.s.喷嘴出口手柄其它 部分 手工操作的焊炬（枪），等离子弧切割除外113 1 1000 IP0X IP3XIP3X机械夹持的焊炬（枪），等离子弧切割除外141 1 1000 IP0X 不适用 IP2X手工操作的等离子弧割炬 500 2.5 2100 等离子喷嘴，见7.4.2IP4X IP3X 机械夹持的等离子弧割炬5002.52100IP0X不适用IP2X7.2 绝缘电阻新的焊炬（枪）经湿热处理后，其绝缘电阻不应低于表1规定值。
通过下述试验检查其合格与否。
a) 湿热处理湿热箱的温度t应在20℃～30℃之间，相对湿度在91%～95%之间。
先使装配了电缆软管组件的焊炬（枪）（液体冷却式焊炬（枪）不通冷却液）的温度达到t℃～（t+4）℃，然后在湿热箱内放置48h。
b)绝缘电阻测量湿热处理后，立即将焊炬（枪）擦干，并用金属箔包裹在焊炬（枪）手柄和距离电缆软管组件端头1m处的绝缘体的外表面上。
在下列部位施加500V的直流电压，测量绝缘电阻：—— 所有回路与金属箔之间，以及—— 焊炬（枪）中，焊丝与必须和其隔离的回路之间。
测量值稳定后读取读数。
7.3 介电强度焊炬（枪）的绝缘部分应能承受表1规定的试验电压而无闪络或击穿现象。
对于手工操作的等离子弧割炬的手柄和切割回路之间应能承受有效值为3750V的试验电压。
试验用的交流电压频率为50Hz或60Hz，波形为近似正弦波，峰值不超过表1中电压有效值的1.45倍。
也可用数值为交流有效值1.4倍的直流电压进行试验。
如果焊炬（枪）与叠加有引弧和/或稳弧电压的焊接电源配套使用，则焊炬（枪）的绝缘应能承受高频脉冲电压试验，脉冲电压的脉宽为0.2μs～8μs，频率50Hz～300Hz，电压值比额定引弧电压和/或稳弧电压高20%。
也可用频率为50Hz或60Hz的近似正弦波的交流试验电压进行试验。
通过下列方法测量等离子弧割炬的额定引弧电压和/或稳弧电压：a) 根据制造商的建议，用适当的耗材和气体在单一故障情况下操作期望与其构成安全系统的电源（见第13章中的m)项 ）；b) 在割炬的末端测量引弧电压和/或稳弧电压；c) 从电源测得的电压最高值即额定引弧电压和/或稳弧电压。
通过下列试验检查其合格与否。
液体冷却式焊炬（枪）应在不通冷却液的情况下进行试验。
用金属箔将手柄裹紧。
整个电缆及其软管组件同一个导电体的表面接触，例如：将电缆及其软管组件缠绕在一个圆柱形的金属上或一个平的金属表面上。
金属箔与该导电体的表面有电气接触。
注： 在对等离子弧割炬进行介电强度试验时，电极和等离子弧喷嘴应电气连接。
试验电压满值的持续时间为60s，施加试验电压的部位为：a) 导电体的表面与各隔离的回路之间；b) 所有相互隔离的回路之间。
试验电压应缓慢地升至满值。
过载断路的最大值设定在100mA。
高压变压器断路前应能提供规定的电压。
过流检测断路装置的动作应视为介电强度试验不合格。
如果焊炬（枪）与叠加有引弧和/或稳弧电压的焊接电源配套使用，则焊炬（枪）应能承受高频电压试验。
高频电压的满值时间应持续2s，施加高频电压的部位为电极与：a) 导电体的表面；b) 其它隔离的回路。
试验过程中不应出现闪络或击穿现象。
不使电压降低的任何放电可以忽略不计。
7.4 正常使用中的防触电保护（直接接触）7.4.1 防护等级要求焊炬（枪）应达到表1中的防护等级要求。
焊炬（枪）不应在雨雪或类似天气条件下工作。
