混凝土构件截面经验取值

混凝土结构构件的最小截面尺寸
混凝土结构构件的最小截面尺寸的确定要结合构件的使用条件及设计要求，合理确定最小截面尺寸。

在被拥有足够抗拉强度的混凝土结构构件时，截面尺寸的最小应满足以下条件：
（1）抗拉强度最小值应满足设计要求；
（2）构件的抗裂能力应满足设计要求，常见抗裂要求是咬合缝宽度不大于构件厚度的1/4，两倍角边长之比不大于1.5；
（3）防止自重和外荷构件受到压缩。

（4）最小截面尺寸不宜低于构件周转机构和悬臂杆件的允许尺寸；
（5）最小截面尺寸应在抗震设计要求规定的极限尺寸内；
（6）最小截面尺寸应符合国家强度等级要求；
（7）最小截面尺寸要考虑混凝土抗压强度的影响。

总之，混凝土结构构件的最小截面尺寸的确定，应当综合考虑使用条件、设计要求以及混凝土抗压强度等因素，合理确定，以保障构件的安全可靠性。

板梁和柱截面取值原则板梁和柱截面的取值原则是基于结构安全和经济性的考虑。

结构安全是指在设计荷载作用下，结构能够承受荷载并满足使用寿命要求。

经济性是指在满足结构安全的前提下，尽可能减少材料和成本的使用。

以下是板梁和柱截面取值原则的一些重要考虑因素：1.弯矩和剪力的分布：在确定板梁和柱截面时，需要考虑荷载的分布情况。

弯矩和剪力的分布会决定截面的尺寸和形状。

例如，在板梁的边缘区域，弯矩和剪力较大，因此需要增加截面的尺寸或采用更强度更高的材料。

2.荷载类型和大小：不同类型和大小的荷载可能会导致不同的截面设计。

例如，静荷载通常会导致较大的弯矩和剪力，在选取截面时需要考虑更大的截面尺寸和材料强度。

动荷载如地震作用则通常需要选取较大的刚性截面。

3.悬挑和跨度：板梁和柱的悬挑和跨度会影响截面尺寸的选取。

较大的悬挑和跨度将产生较大的弯矩和剪力，需要选取较大的截面尺寸和强度。

4.材料特性：板梁和柱的材料特性也会影响截面的选取。

材料的抗弯强度、抗剪强度和抗压强度等特性将决定截面尺寸和形状的选取。

5.构件连续性：板梁和柱在设计中通常会考虑连续性。

连续结构的板梁和柱通常比独立结构具有较高的刚度和强度，可以减小结构的变形和位移。

6.施工工艺和便利性：在选取板梁和柱截面时，还需要考虑施工工艺和便利性。

例如，在混凝土结构中，需要考虑混凝土浇注和养护的要求，选取相对较简单的截面形状和尺寸。

7.标准规范要求：在设计板梁和柱的截面时，还需要考虑国家和地区的标准规范要求。

这些规范要求通常包含了最小截面尺寸、用于不同类型荷载的强度指标等。

总的来说，板梁和柱截面的取值原则是在保证结构安全的前提下，尽可能减少材料和成本的使用。

通过考虑荷载分布、荷载类型和大小、悬挑和跨度、材料特性、构件连续性、施工工艺和便利性以及标准规范要求等因素，可以确定合适的截面尺寸和形状。

一、面、尺寸的调整设计人员根据教科书建议的梁、柱截面尺寸的取值范围，结合自己的经验先对所有构件的大小初步确定一个尺寸。

此时须注意尽可能使柱的线刚度与梁的线刚度的比值大于1.这是为了实现在罕遇地震作用下，让梁端形成塑性铰时，柱端仍可处于非弹性工作状态而没有屈服，但节点还处于弹性工作阶段的目的。

即“强柱弱梁强节点”。

将初步确定的尺寸输入计算机进行试算，一般可得到下述三种结果：1）部分梁柱仅为构造配筋。

此时可根据电算显示的梁的裂缝宽度和柱的轴压比大小，适当减小梁、柱的截面尺寸再试算。

2）部分梁显示超筋或裂缝宽度>0.3mm，部分柱的轴压比超限或配筋过大（试算时可控制柱的配筋率不大于3%）。

此时可适当放大这部分梁、柱的截面尺寸再试算。

3）梁、柱的截面尺寸均合适，勿需调整，此时要进一步观察梁、柱的配筋率是否合适。

二、梁、柱的适宜配筋率原则：掌握配筋率“适中”为宜。

这个“适中”指在规范规定的区域内取中间段，其值约相当于定额含钢量。

规范规定框架梁的纵向受拉钢筋最小配筋率为0.2%，最大配筋率为2.5%；框架柱的纵向钢筋配筋率区间为0.6%~5%。

建议：对于框架梁，其纵向受拉钢筋的配筋率取0.4%-1.5%较适宜。

对于框架柱，其全部纵向受力钢筋的配筋率取1%~3%较适宜。

梁、柱配筋率的上限在试算在试算阶段宜留有一定余地，因为下一部梁、柱配筋的调整还需要一定空间。

三、框架梁配筋的调整框架梁显示的配筋是梁按强度计算的配筋量，调整的目的是解决梁的裂缝宽度超限和“强剪弱弯”的问题。

（一）缝宽度超限问题在配筋率一定时，选用小直径的钢筋可以增加混凝土的握裹面积、减少梁的裂缝宽度。

增大配筋率是减小梁裂缝宽度的直接方法。

提高混凝土的强度等级，亦可减小梁的裂缝宽度，但影响较小。

设计人如不注意框架梁的裂缝宽度是否超限即出施工图，这样的图纸存在有不符合规范的缺陷。

仔细检查梁的裂缝宽度，如果改用小直径的钢筋后梁的裂缝宽度仍然超限，就要增加梁的配筋或加大梁的截面尺寸，调整至满足规范要求。

混凝土结构斜截面承载力计算1.矩形、T形和I形截面受弯构件的受剪截面应符合下列条件：当hw∕b≤4时V≤O.25βc f c bh o(63.1-1)当hw∕b≥6时V≤O.2βc fcbho(6.3.1-2)当4<hw/b<6时，按线性内插法确定。

式中：V——构件斜截面上的最大剪力设计值；βc——混凝土强度影响系数：当混凝土强度等级不超过C50时，氏取1.0;当混凝土强度等级为C80时，氏取0.8;其间按线性内插法确定；b——矩形截面的宽度，T形截面或I形截面的腹板宽度；ho一截面的有效高度；h w一截面的腹板高度：矩形截面，取有效高度；T形截面，取有效高度减去翼缘高度；I形截面，取腹板净高。

注：1对T形或I形截面的简支受弯构件，当有实践经验时，公式(63.1-1)中的系数可改用03;2对受拉边倾斜的构件，当有实践经验时，其受剪截面的控制条件可适当放宽。

2、计算斜截面受剪承载力时，剪力设计值的计算截面应按下列规定采用：1支座边缘处的截面(图6.3.2a、b截面1-1);2受拉区弯起钢筋弯起点处的截面（图6.3.2a截面2-2、3-3）;图6.3・2斜截面受剪承载力剪力设计值的计算截面M支座边缘处的斜截面；2-2、3T受拉区弯起钢筋弯起点的斜截面；4・4艇筋截面面积或间距改变处的斜截面3箍筋截面面积或间距改变处的截面（图6.3.2b截面4-4）;4截面尺寸改变处的截面。

注：1受拉边倾斜的受弯构件，尚应包括梁的高度开始变化处、集中荷载作用处和其他不利的截面；2箍筋的间距以及弯起钢筋前一排（对支座而言）的弯起点至后一排的弯终点的距离，应符合本规范第9.2.8条和第9.2.9条的构造要求。

3、不配置箍筋和弯起钢筋的一般板类受弯构件,其斜截面受剪承载力应符合下列规定：V≤0.7j⅛∕l6⅛0（6.3.3-1）A=（警）" （6.3.3-2）式中：βh——截面高度影响系数：当ho小于800mm时,取800mm;当h0大于2000mm时，取2000mm o4、当仅配置箍筋时，矩形、T形和I形截面受弯构件的斜截面受剪承载力应符合下列规定：V≤v w÷vμ(6.3.4-1)Ya=a cv∕t6⅛0÷∕yv生儿(6.3.4-2)Vμ=0.05N p0(6.3.4-3)式中：Vcs——构件斜截面上混凝土和箍筋的受剪承载力设计值；V P-由预加力所提高的构件受剪承载力设计值；Okv—斜截面混凝土受剪承载力系数，对于一般受弯构件取0.7;对集中荷载作用下(包括作用有多种荷载，其中集中荷载对支座截面或节点边缘所产生的1.75剪力值占总剪力的75%以上的情况)的独立梁，取C(CV为λ+l,人为计算截面的剪跨比，可取入等于Who,当人小于1.5时，取1.5,当人大于3时，取3,α取集中荷载作用点至支座截面或节点边缘的距离；Asv—配置在同一截面内箍筋各肢的全部截面面积,即∩Asv∣,此处，n为在同一个截面内箍筋的肢数,ASVl为单肢箍筋的截面面积；s——沿构件长度方向的箍筋间距；fyv——箍筋的抗拉强度设计值，按本规范第4.2.3条的规定采用；Npo—计算截面上混凝土法向预应力等于零时的预加力,按本规范第10∙L13条计算；当NPO大于O.3fcAo时,取O.3fcAo,此处,Ao为构件的换算截面面积。

钢筋混凝土as取值表钢筋混凝土是一种由混凝土和钢筋组成的复合材料，具有优良的力学性能和耐久性，广泛应用于建筑领域。

钢筋混凝土的设计和施工需要参考一系列的规范和标准，其中包括AS取值表。

AS取值表是指据澳大利亚钢筋混凝土设计规范(AS3600)所制定的一系列参数和数值表，它们是设计工程师进行钢筋混凝土结构设计时的参考内容。

以下是钢筋混凝土AS取值表的一些相关参考内容，以供设计工程师参考：1. 混凝土强度等级：AS取值表列出了不同混凝土强度等级的特性抗压强度、弹性模量、抗拉强度等指标。

设计工程师可以根据具体工程要求，在AS取值表中选择合适的混凝土强度等级。

2. 钢筋等级：AS取值表提供了不同钢筋等级的特性强度、屈服强度、弹性模量等参数。

设计工程师可以通过AS取值表选择适当的钢筋等级，以满足设计要求。

3. 构件几何参数：AS取值表中包含了不同构件类型（如梁、柱、板等）的几何参数，如构件截面尺寸、受力区域的宽度、高度等。

这些几何参数对于计算构件的受力性能非常重要。

4. 构件的荷载参数：AS取值表列出了各种荷载情况下钢筋混凝土构件的设计数值，如活载、恒载、风载、地震荷载等。

设计工程师可以根据不同荷载情况，从AS取值表中获取相应的设计荷载参数。

5. 钢筋混凝土构件的计算方法：AS取值表中包含了各种构件类型的设计和计算方法，如梁的弯曲承载力计算、柱的压力承载力计算、板的弯曲承载力计算等。

设计工程师可以根据实际情况，参考AS取值表中的计算方法进行结构计算。

6. 钢筋混凝土构件的设计限值：AS取值表中列出了钢筋混凝土构件各种设计限值，如挠度限值、裂缝宽度限值、混凝土应力限值等。

设计工程师需要根据AS取值表中的限值参数，进行合理的构件尺寸和钢筋配筋设计。

总之，钢筋混凝土AS取值表是设计工程师进行钢筋混凝土结构设计时的重要参考工具。

通过AS取值表中的参数和数值，设计工程师可以进行合理的结构设计，保证钢筋混凝土结构的安全性和耐久性。

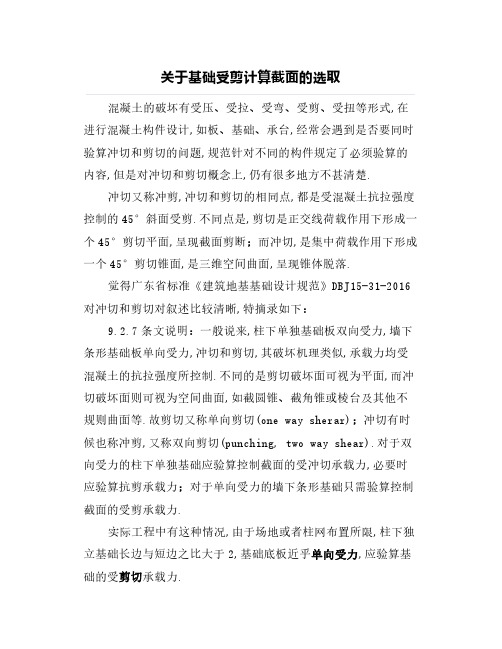

关于基础受剪计算截面的选取混凝土的破坏有受压、受拉、受弯、受剪、受扭等形式,在进行混凝土构件设计,如板、基础、承台,经常会遇到是否要同时验算冲切和剪切的问题,规范针对不同的构件规定了必须验算的内容,但是对冲切和剪切概念上,仍有很多地方不甚清楚.冲切又称冲剪,冲切和剪切的相同点,都是受混凝土抗拉强度控制的45°斜面受剪.不同点是,剪切是正交线荷载作用下形成一个45°剪切平面,呈现截面剪断；而冲切,是集中荷载作用下形成一个45°剪切锥面,是三维空间曲面,呈现锥体脱落.觉得广东省标准《建筑地基基础设计规范》DBJ15-31-2016对冲切和剪切对叙述比较清晰,特摘录如下：9.2.7条文说明：一般说来,柱下单独基础板双向受力,墙下条形基础板单向受力,冲切和剪切,其破坏机理类似,承载力均受混凝土的抗拉强度所控制.不同的是剪切破坏面可视为平面,而冲切破坏面则可视为空间曲面,如截圆锥、截角锥或棱台及其他不规则曲面等.故剪切又称单向剪切(one way sherar)；冲切有时候也称冲剪,又称双向剪切(punching,two way shear).对于双向受力的柱下单独基础应验算控制截面的受冲切承载力,必要时应验算抗剪承载力；对于单向受力的墙下条形基础只需验算控制截面的受剪承载力.实际工程中有这种情况,由于场地或者柱网布置所限,柱下独立基础长边与短边之比大于2,基础底板近乎单向受力,应验算基础的受剪切承载力.《建筑地基基础设计规范GB50007-2011》第8.2.7条规定:8.2.7扩展基础的计算应符合下列规定：1对柱下独立基础,当冲切破坏锥体落在基础底面以内时,应验算柱与基础交接处以及基础变阶处的受冲切承载力；2对基础底面短边尺寸小于或等于柱宽加两倍基础有效高度的柱下独立基础,以及墙下条形基础,应验算柱(墙)与基础交接处的基础受剪切承载力；3基础底板的配筋,应按抗弯计算确定；4当基础的混凝土强度等级小于柱的混凝土强度等级时,尚应验算柱下基础顶面的局部受压承载力.说明：当冲切破坏锥体落在基础底面以内时,只需验算基础的受冲切承载力;当冲切破坏锥体不能全部落在基础底面以内时,需验算柱与基础交接处基础的受剪切承载力.而当基础高度较高导致冲切锥不能落在基础底面以内时,实际上变成为刚性基础,可不验算基础的抗剪承载力.《建筑地基基础设计规范GB50007-2011》第8.2.9条规定:当基础底面短边尺寸小于或等于柱宽加两倍基础有效高度时,应按下列公式验算柱与基础交接处截面受剪承载力:8.2.9当基础底面短边尺寸小于或等于柱宽加两倍基础有效高度时,应按下列公式验算柱与基础交接处截面受剪承载力：Vs ≤0.7βhsƒtA[8.2.9-1]βhs ＝(800/h)1/4(8.2.9-2)关于Vs如何取值,却是一个有争议的问题.《混凝土结构设计规范[GB50010》是根据试验,以支座边的剪力值即最大剪力值为依据得出受剪承载力计算公式.而美国混凝土学会（ACI）《钢筋混凝土房屋建筑规范》把受剪验算截面取在距支座边h0处.较之支座边的剪力值即最大剪力值小,但其受剪承载力仅取受冲切承载力的一半.所以《建筑地基基础设计规范GB50007-2011》8.2.9条对扩展基础的受剪承载力计算取支座边.Vs——相应于作用的基本组合时,柱与基础交接处的剪力设计值(kN),图8.2.9中的阴影面积乘以基底平均净反力；(a)柱与基础交接处(b)基础变阶处图8.2.9验算阶形基础受剪切承载力示意但上式8.2.9-1采用的是薄板单元的抗剪计算公式,没有考虑厚板对抗剪承载力的有利影响.对筏板基础,《建筑地基基础设计规范GB50007-2011》规定:取用柱(或墙)边缘考虑底板有效厚度(h0)影响的剪力设计值(考虑厚板对抗剪的有力影响),减小了剪力设计值.8.4.10平板式筏基受剪承载力应按式(8.4.10)验算,当筏板的厚度大于2000mm时,宜在板厚中间部位设置直径不小于12mm、间距不大于300mm的双向钢筋网.Vs ≤0.7βhsƒtbwh[8.4.10]式中：Vs——相应于作用的基本组合时,基底净反力平均值产生的距内筒或柱边缘h处筏板单位宽度的剪力设计值(kN)；bw——筏板计算截面单位宽度(m)；h0——距内筒或柱边缘h处筏板的截面有效高度(m).对桩基承台,《建筑地基基础设计规范GB50007-2011》引入了剪切系数β,增大了基础抗剪承载力.8.5.21柱下桩基独立承台斜截面受剪承载力可按下列公式进行计算(图8.5.21)：V≤βhs βƒtbh[8.5.21-1]β＝1.75/(λ＋1.0)(8.5.21-2)式中：V——扣除承台及其上填土自重后相应于作用的基本组合时的斜截面的最大剪力设计值(kN)；b——承台计算截面处的计算宽度(m)；阶梯形承台变阶处的计算宽度、锥形承台的计算宽度应按本规范附录U确定；h——计算宽度处的承台有效高度(m)；β——剪切系数；βhs——受剪切承载力截面高度影响系数,按公式(8.2.9-2)计算；λ——计算截面的剪跨比,λx ＝ax/h,λy＝ay/h；ax、ay为柱边或承台变阶处至x、y方向计算一排桩的桩边的水平距离,当λ＜0.25时,取λ＝0.25；当λ＞3时,取λ＝3.图8.5.21承台斜截面受剪计算从上面公式可以看出,《建筑地基基础设计规范GB50007-2011》对筏板基础和桩基承台都采取了措施来降低基础高度.而唯独对于独立基础,没有采取减小截面高度的措施.广东省标准《建筑地基基础设计规范》DBJ15-31-2016对于独立基础的Vs则是取用柱边缘外扩h0/2处的剪力设计值,也是减小了剪力设计值.。

梁、柱、板截面取值2010年03月15日 12:00 P.M.粱、柱、板截面取值原则一、柱按照《混凝土结构设计规范》GB50010-2002。

柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。

二、粱 1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/13次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。

常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。

现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。

经济夸度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。

粱截面尺寸取值原则序号构件种类简支多跨连续悬臂说明1 次梁～现浇整体肋形梁2 主梁～现浇整体肋形梁3 独立梁4 框架梁～现浇整体式框架梁5 框架梁～装配整体式或装配式框架梁6 框架扁梁～现浇整体式钢筋混凝土框架扁梁7 框架扁梁～预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。

板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支 1/35 1/45 1/35 (有柱冒)连续 1/40 1/50 1/12 1/30 (无柱冒)注：板厚 / 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266] 现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中： A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m²左右。

混凝土构件的标准尺寸设计一、引言混凝土构件广泛应用于建筑、桥梁、隧道、水利电力等领域，其标准尺寸的设计对于保障工程质量、节约材料、提高施工效率具有重要作用。

本文将从混凝土构件的标准尺寸设计原则、常用混凝土构件的标准尺寸、混凝土构件标准尺寸的计算方法等方面进行探讨。

二、混凝土构件的标准尺寸设计原则1.符合设计要求：混凝土构件的标准尺寸应符合设计要求，满足结构强度、刚度、稳定性等要求。

2.节约材料：混凝土构件的标准尺寸应根据实际需要确定，避免浪费材料。

3.方便施工：混凝土构件的标准尺寸应考虑施工方便，便于加工、运输和安装。

三、常用混凝土构件的标准尺寸1.混凝土柱：混凝土柱的标准尺寸一般为正方形或矩形截面，且截面尺寸应为100mm的整数倍。

常见混凝土柱的标准尺寸为：200mm×200mm、250mm×250mm、300mm×300mm、350mm×350mm、400mm×400mm等。

2.混凝土梁：混凝土梁的标准尺寸一般为矩形截面，且截面尺寸应为50mm的整数倍。

常见混凝土梁的标准尺寸为：150mm×250mm、200mm×300mm、250mm×400mm、300mm×500mm等。

3.混凝土板：混凝土板的标准尺寸一般为矩形截面，且厚度应为50mm的整数倍。

常见混凝土板的标准尺寸为：150mm×150mm、200mm×200mm、250mm×250mm、300mm×300mm等。

4.混凝土墙：混凝土墙的标准尺寸一般为矩形截面，且墙厚应为100mm的整数倍。

常见混凝土墙的标准尺寸为：100mm×200mm、150mm×300mm、200mm×400mm、250mm×500mm等。

四、混凝土构件标准尺寸的计算方法1.混凝土柱：混凝土柱的截面面积可根据设计要求计算，柱的标准尺寸应为100mm的整数倍。

1. 框架梁截面尺寸的确定（由资料确定）《建筑抗震设计规范》条规定，梁的截面尺寸，宜符合下列各项要求：1 截面宽度不宜小于200mm ；2 截面高宽比不宜大于4；3 净跨与截面高度之比不宜小于4。

纵向框架主梁：6600mm 跨：h =（1/12—1/8）L =（1/12—1/8）×6600=(550~825)mm ，取h=700mmb=（1/2~1/3）h=（1/2~1/3）×700=（233~350）mm ，取b=300mm次梁沿横向框架布置：6600mm 跨：h =（1/12—1/8）L =（1/12—1/8）×6600=(550~825)mm ，取h=600mm5100mm 跨：h =（1/12—1/8）L =（1/12—1/8）×5100=(425~638)mm ，取h=600mm4500mm 跨：h =（1/12—1/8）L =（1/12—1/8）×4500=(375~563)mm ，取h=600mm3000mm 跨：h =（1/12—1/8）L =（1/12—1/8）×3000=(250~375)mm ，取h=600mmb=（1/2~1/3）h=（1/2~1/3）×600=（200~300）=200mm2. 框架柱截面尺寸的确定（轴压比的计算）《建筑抗震设计规范》条规定，柱的截面尺寸，宜符合下列各项要求：1 截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。

2 剪跨比宜大于2。

3 截面长边与短边的边长比不宜大于3。

框架柱的截面尺寸一般根据柱的轴压比限值按下列公式计算：n Fg N E β=c n c f N A ]/[μ≥注：N ﹣柱组合的轴压力设计值F ﹣按简支状态下计算的柱负载面积E g ﹣单位建筑面积上的重力荷载代表值，可近似取12~15kN/mβ﹣考虑地震作用组合后柱压力增大系数，边柱取1.3，不等跨内柱取1.25，等跨内柱取1.2。

混凝土侧压力公式中的V浇筑速度怎么取值混凝土的侧压力公式F1=0.22γ* t* β1*β2*V1/2 ，请问其中的V浇筑速度怎么带啊？单位是m/d，什么意思？1、砼浇筑输送量与构件的截面积比值！2、这个问题很好，v是浇注速度，单位是m/h，意思是每小时砼浇筑高度。

取值只能谈经验，一般取1.5-2。

为什么说只谈经验，不按实际取值呢？主要原因是这个公式出台时，以自拌砼为条件的，公式有局限性。

目前商品砼，浇注速度对单个构件而言，例如柱、小的剪力墙，浇注速度按实际取值实际上就是层高，这样计算太保守（对于一般建筑来说，另一个计算公式F=γH计算更大，两者取小值，也用不上）、经验上也不合理。

当然死搬手册，按建筑层高取值也可以。

到目前而言，砼侧压力计算尚无国家规范，大家基本上按《施工手册》、《结构计算手册》来计算的，故我认为按自己的施工经验，做适当修正也是可以的。

3、在《建筑施工模板安全技术规范JGJ162-2008》中关于新浇混凝土对模板的侧压力计算，按以下公式，取两式中的较小值。

1. F=0.22γct0β1β2V1/2（V开根号）2. F=γch一般情况都是以第2式的值较小，但如果混凝土的温度T较高，那第1式的值就会较小，这时侧压力F取值就以第1式。

但在《建筑施工模板安全技术规范JGJ162-2008》中未明确第1式中V的计算，在目前计算中我都是以梁高为取值，比如梁高600，那取V=0.6-板厚。

但这样是没有科学依据的。

而最近查看了《混凝土结构工程施工规范GB50666-2011》，该规范于2012年8月1日实施，也未明确V计算。

该规范由东南大学博导郭正兴教授审核，我又查阅了郭教授主编的《土木工程施工》，在模板工程设计的章节中发现V=Vm/At，Vm为混凝土浇筑量，A为构件横截面面积，t为浇筑混凝土所用时间。

混凝土浇筑所用时间t的取值无资料可查，是否根据混凝土浇筑量Vm来推算？寻求科学依据。

4、你所述，对于梁，取值梁高-板厚，我认为理论上是对的。
