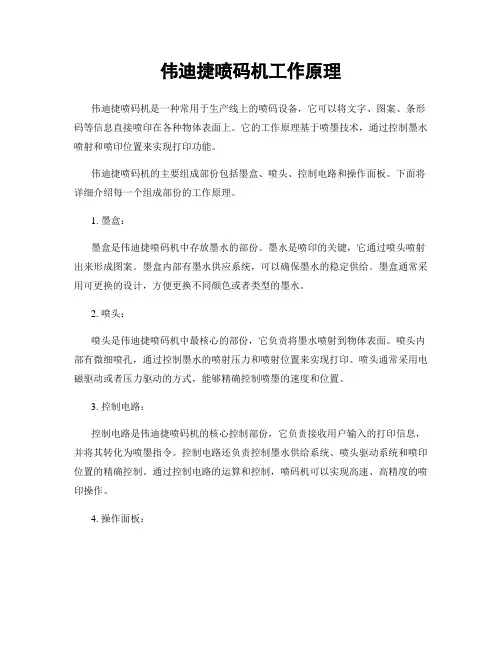

伟迪捷喷码机工作原理伟迪捷喷码机是一种常用于生产线上的喷码设备，它可以将文字、图案、条形码等信息直接喷印在各种物体表面上。

它的工作原理基于喷墨技术，通过控制墨水喷射和喷印位置来实现打印功能。

伟迪捷喷码机的主要组成部份包括墨盒、喷头、控制电路和操作面板。

下面将详细介绍每一个组成部份的工作原理。

1. 墨盒：墨盒是伟迪捷喷码机中存放墨水的部份。

墨水是喷印的关键，它通过喷头喷射出来形成图案。

墨盒内部有墨水供应系统，可以确保墨水的稳定供给。

墨盒通常采用可更换的设计，方便更换不同颜色或者类型的墨水。

2. 喷头：喷头是伟迪捷喷码机中最核心的部份，它负责将墨水喷射到物体表面。

喷头内部有微细喷孔，通过控制墨水的喷射压力和喷射位置来实现打印。

喷头通常采用电磁驱动或者压力驱动的方式，能够精确控制喷墨的速度和位置。

3. 控制电路：控制电路是伟迪捷喷码机的核心控制部份，它负责接收用户输入的打印信息，并将其转化为喷墨指令。

控制电路还负责控制墨水供给系统、喷头驱动系统和喷印位置的精确控制。

通过控制电路的运算和控制，喷码机可以实现高速、高精度的喷印操作。

4. 操作面板：操作面板是用户与伟迪捷喷码机进行交互的界面，用户可以通过操作面板设置打印参数、输入打印内容等。

操作面板通常包括显示屏、按键和旋钮等，用户可以通过这些控制元件来完成对喷码机的操作。

伟迪捷喷码机的工作流程如下：1. 设置打印参数：用户通过操作面板设置打印参数，包括打印速度、打印分辨率、字体大小、打印方向等。

这些参数会被控制电路记录下来，并在打印过程中进行控制。

2. 输入打印内容：用户通过操作面板输入需要打印的文字、图案、条形码等内容。

控制电路会将这些内容转化为喷墨指令，并传输给喷头。

3. 墨水供给：控制电路会控制墨盒中的墨水供给系统，确保墨水的稳定供给。

墨水从墨盒中流向喷头，准备进行喷墨操作。

4. 喷墨操作：控制电路根据喷墨指令控制喷头的喷墨压力和喷墨位置，喷头会将墨水喷射到物体表面，形成所需的文字、图案等。

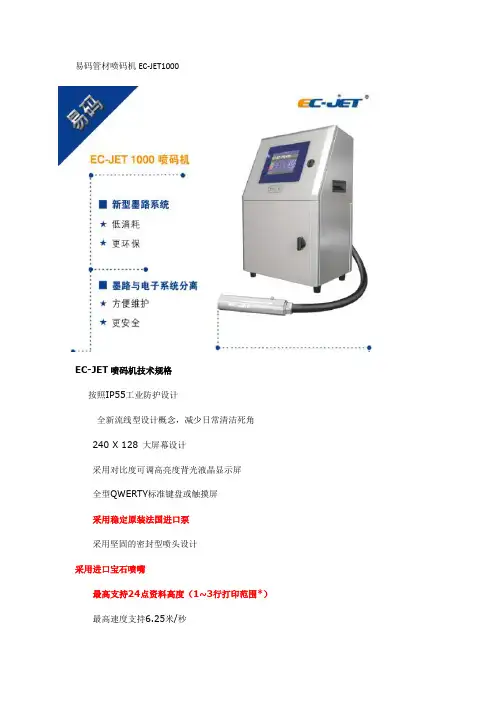

易码管材喷码机EC-JET1000
EC-JET喷码机技术规格
按照IP55工业防护设计
全新流线型设计概念，减少日常清洁死角
240 X 128 大屏幕设计
采用对比度可调高亮度背光液晶显示屏
全型QWERTY标准键盘或触摸屏
采用稳定原装法国进口泵
采用坚固的密封型喷头设计
采用进口宝石喷嘴
最高支持24点资料高度（1~3行打印范围*）最高速度支持6.25米/秒
海量资料存储模式，可实现资料的无限量扩充
支持一键式开关机
具有喷头自动清洗功能
采用墨滴速度自动追踪系统（VOD），更快、更稳定的追踪墨水质量防墨水、稀释剂误添加设计系统
防墨水污染的台阶型设计
支持所见即所得创建、编辑资料
支持在线创建、编辑资料
支持简易图案编辑功能（Logo edit）
支持图案在线修改功能
可制作永久图案保存芯片
高达20位的序列号
支持16进制序列号
支持大写中文序列号
支持在线序列号复位功能
内置9点、12点、16点、24点中文字库
具有三种汉字输入法：拼音、区位、注音
支持RS232通讯功能
支持资料备份功能。

伟迪捷喷码机工作原理伟迪捷喷码机是一种高效、可靠的喷码设备，广泛应用于食品、制药、日化、电子、化工等行业。

它能够将文字、图案、条码等信息快速、准确地喷印在不同材质的产品表面上，为企业提供了便捷的产品标识和追溯管理。

伟迪捷喷码机的工作原理主要包括喷墨系统、控制系统和传感器系统。

1. 喷墨系统：伟迪捷喷码机采用喷墨技术，通过喷头将墨水喷射到产品表面上。

喷头内部有微小的喷孔，墨水通过喷孔被压力喷射出来，形成所需的文字、图案等信息。

喷墨系统中的墨水是一种特殊的墨水，它具有快速干燥、耐久性强的特点，可以在不同材质的产品表面上形成清晰、稳定的印刷效果。

2. 控制系统：伟迪捷喷码机的控制系统是整个设备的核心部分，它负责控制喷墨系统的工作状态、喷印内容和喷印位置等。

控制系统采用先进的电子技术，具有高速、高精度的控制能力。

用户可以通过触摸屏或外部电脑等方式对控制系统进行设置和操作，实现对喷墨机的灵活控制。

3. 传感器系统：伟迪捷喷码机的传感器系统用于检测产品表面的位置和形状，以确保喷印的准确性和一致性。

传感器系统通常包括光电传感器、激光传感器等，它们可以实时监测产品的位置和运动状态，并将这些信息反馈给控制系统。

控制系统根据传感器的反馈信号，调整喷墨系统的工作参数，以保证喷印的位置和质量。

伟迪捷喷码机的工作流程如下：1. 设置喷印内容和参数：用户通过控制系统设置喷印的文字、图案、条码等内容，并调整喷墨系统的工作参数，如喷墨速度、喷墨压力等。

2. 检测产品位置：传感器系统检测产品的位置和形状，将这些信息传输给控制系统。

3. 喷墨：控制系统根据传感器的反馈信号，控制喷墨系统的工作状态，喷墨系统将墨水喷射到产品表面上，形成所需的信息。

4. 检验喷印效果：喷印完成后，用户可以对喷印效果进行检验，确保印刷质量符合要求。

5. 重复喷印：如果需要连续喷印多个产品，控制系统会自动调整喷墨系统的工作参数，实现连续、高效的喷印操作。

伟迪捷喷码机的工作原理简单明了，通过喷墨系统、控制系统和传感器系统的协同工作，实现了高速、高精度的喷印操作。

■敬请注意■用户在使用大字符喷码设备前，请详细阅读本手册，以免造成损失。

目录第一章产品概述第二章本手册使用说明第三章安全使用说明第四章系统安装安装准备设备安装初步设置精确调整第五章维护及日常使用例行开机喷头清洗清洗喷嘴墨水灌注第六章打印信息设定第七章编辑变量第八章编辑图形第九章密码管理第十章系统管理第十一章厂方服务第十二章问题解决帮助附录一图形输入方式附录二消耗品及零件订货须知第一章产品概述大字符工业喷码系统，是采用先进的喷墨技术制造的，可以满足工业现场实时大量喷印产品的需要。

为用户提供低成本、高寿命的大字符喷码解决方案。

手持式大字符喷码系统包含控制单元、小车、喷印单元三部分，安装正确，可以手持喷头在各种形状的物体上喷印。

软件可以支持多达100条打印信息和100个用户定义图形的编辑和存储;能进行9级的加重打印控制。

该软件完全采用友好的中文界面，喷码常用的汉字输入可以象输入字母一样地方便。

第二章手册使用说明《用户使用指南》详细说明了大字符工业喷码系统的使用方法和注意事项，适合首次使用本系统的操作者阅读。

初次使用本系统的用户请按照以下步骤使用本手册：1．详细阅读《用户使用指南》。

2．参照第四章“系统安装”检查使用现场是否具备安装条件，包括电源、安装空间、安装地基或安装孔。

3．参照第四章“系统安装”正确安装本系统，并调整打印头与产品的相对位置。

4．参照第六章“设定打印信息”设置打印信息。

5．检查系统是否工作正常及能否正常进行第五章要求的维护工作。

6．完成以上步骤后，妥善保管本手册。

第三章安全使用说明电气要求：电源： 220±10伏、50赫兹，标准交流电。

1．功率：小于100瓦。

2．插座：标准三芯插座，接地良好。

3．设备外壳接地良好。

环境要求：1．温度：5-45℃。

2．湿度：10%-90% ，无凝结。

3．避免粉尘环境4．避免靠近强电磁干扰，如电动机等。

人员防护：1．经常检查设备电源接地是否良好，避免触电事故。

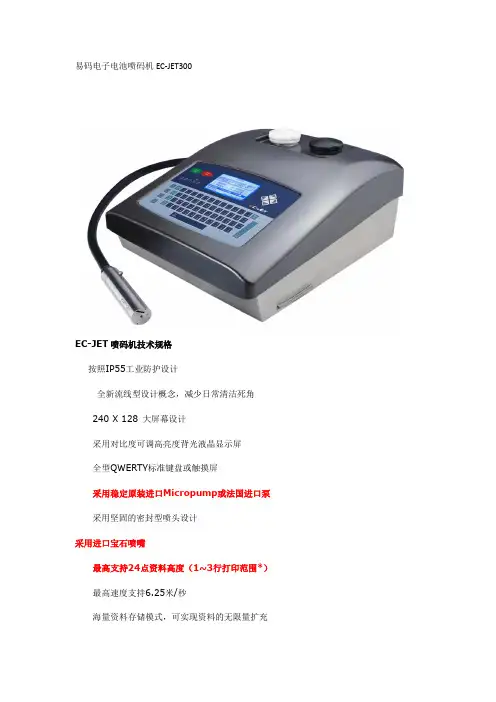

易码电子电池喷码机EC-JET300EC-JET喷码机技术规格按照IP55工业防护设计全新流线型设计概念，减少日常清洁死角240 X 128 大屏幕设计采用对比度可调高亮度背光液晶显示屏全型QWERTY标准键盘或触摸屏采用稳定原装进口Micropump或法国进口泵采用坚固的密封型喷头设计采用进口宝石喷嘴最高支持24点资料高度（1~3行打印范围*）最高速度支持6.25米/秒海量资料存储模式，可实现资料的无限量扩充支持一键式开关机具有喷头自动清洗功能采用墨滴速度自动追踪系统（VOD），更快、更稳定的追踪墨水质量防墨水、稀释剂误添加设计系统防墨水污染的台阶型设计支持所见即所得创建、编辑资料支持在线创建、编辑资料支持简易图案编辑功能（Logo edit）支持图案在线修改功能可制作永久图案保存芯片高达20位的序列号支持16进制序列号支持大写中文序列号支持在线序列号复位功能内置9点、12点、16点、24点中文字库具有三种汉字输入法：拼音、区位、注音支持RS232通讯功能支持资料备份功能EC-JET喷码机的功能特点符合IP55工业防护等级采用美国原装进口油墨泵（Micropump）或法国进口泵采用进口宝石喷嘴，比其他非宝石喷嘴喷码机更稳定、更耐用采用先进VOD油墨黏度控制技术，实现在线打印时实时控制油墨黏度，达到最好、最稳定的打印效果内置9点、12点、16点、24点中文字库具有三种汉字输入法：拼音、区位、注音雄厚的技术力量，可以跟随客户的需求，定制软件具有实时状态检测，并具有简单明了的警示提示，更加容易操作。

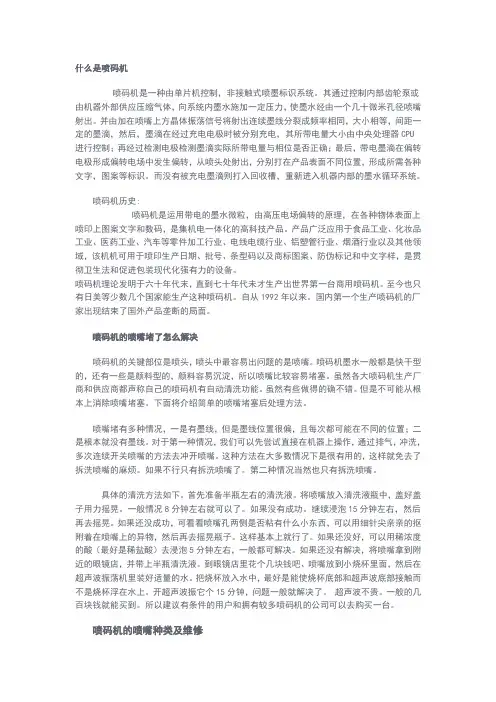

什么是喷码机喷码机是一种由单片机控制，非接触式喷墨标识系统。

其通过控制内部齿轮泵或由机器外部供应压缩气体，向系统内墨水施加一定压力，使墨水经由一个几十微米孔径喷嘴射出。

并由加在喷嘴上方晶体振荡信号将射出连续墨线分裂成频率相同，大小相等，间距一定的墨滴，然后，墨滴在经过充电电极时被分别充电，其所带电量大小由中央处理器CPU进行控制；再经过检测电极检测墨滴实际所带电量与相位是否正确；最后，带电墨滴在偏转电极形成偏转电场中发生偏转，从喷头处射出，分别打在产品表面不同位置，形成所需各种文字，图案等标识。

而没有被充电墨滴则打入回收槽，重新进入机器内部的墨水循环系统。

喷码机历史:喷码机是运用带电的墨水微粒，由高压电场偏转的原理，在各种物体表面上喷印上图案文字和数码，是集机电一体化的高科技产品。

产品广泛应用于食品工业、化妆品工业、医药工业、汽车等零件加工行业、电线电缆行业、铝塑管行业、烟酒行业以及其他领域，该机机可用于喷印生产日期、批号、条型码以及商标图案、防伪标记和中文字样，是贯彻卫生法和促进包装现代化强有力的设备。

喷码机理论发明于六十年代末，直到七十年代未才生产出世界第一台商用喷码机。

至今也只有日美等少数几个国家能生产这种喷码机。

自从1992年以来。

国内第一个生产喷码机的厂家出现结束了国外产品垄断的局面。

喷码机的喷嘴堵了怎么解决喷码机的关键部位是喷头，喷头中最容易出问题的是喷嘴。

喷码机墨水一般都是快干型的，还有一些是颜料型的，颜料容易沉淀，所以喷嘴比较容易堵塞。

虽然各大喷码机生产厂商和供应商都声称自己的喷码机有自动清洗功能。

虽然有些做得的确不错。

但是不可能从根本上消除喷嘴堵塞。

下面将介绍简单的喷嘴堵塞后处理方法。

喷嘴堵有多种情况，一是有墨线，但是墨线位置很偏，且每次都可能在不同的位置；二是根本就没有墨线。

对于第一种情况，我们可以先尝试直接在机器上操作，通过排气，冲洗，多次连续开关喷嘴的方法去冲开喷嘴。

这种方法在大多数情况下是很有用的，这样就免去了拆洗喷嘴的麻烦。

VIDEOJET 喷码机EXCELL 2000系列操作说明书环球工业设备有限公司EXCEL 2000型喷码机操作说明一.开机. 1.开机前先检查空气过滤是否干净及是否有压缩空气.清洗喷头,吹干. 2.打开电源开关按ON键,约97秒后HEAD键常亮,按PRINT键即可喷印. 二.关机 1.按OFF键,等大约4分钟后,机器自动清洗喷嘴、回收管后,再关掉外部电源(注:若工作时空气突然停止供应,且短时间（1-2天）内不能恢复.或突然停电且短时间（1-2天）内不能恢复(1-2).此时需要取以下措施: (1)先将墨盒处的回收管取下(2)用注射器向回收管内打入稀释液,收回收管洗干净后就可.信息编辑操作三.调用记忆内的信息. 1.按ENTER键直至屏上如图FIGURE 1 所示： FIGURE 1 HEDA ON 15：30 BACD EF 99/08/19 WANG JIAN SONG 010M CLEAR VIEW PRINT 01 MESSAGE PRINT MESSAGE EDIT 2.按F5二次. 3.按F2一次. 4.输入该条信息的存储位臵（1-8）/（1-32）. 5.按ENTER键直至屏上如图FIGURE 1 所示. 6.按F4一次，将该条信息确认为喷印信息，进行喷印四.调用已固化在机器内的汉字. 1.按ENTER键直至屏上如图FIGURE 1 所示. [必要时按SHIFT+F2（同时按）清屏] 按箭头键将光标移至想要调用的位臵 2.按F5一次. 3.按F2选10Χ16点阵或16Χ24点阵（170I）；按F1选字符大小. 4.按F4一次，按F5两次. 5.按F4一次，输入数字(1-9). 6.按ENTER键调用. 7.重复(5-7)就可调用很多汉字图形. 8.调用完毕后按ENTER键直至屏上如图FIGURE 1 所示. 五.调用日期(日历日期)(自动变化) 1.按ERTER键直至屏上如图FIGURE 1 所示. 2.按箭头键将光标移至想要调用的位臵. 3.按F5一次. 4.按F4一次. 5.按F3一次. 6.按F3一次调用年份；按F1一次调用月份；按F2一次调用日期.7.调用完毕按ENTER键返回至屏上如图FIGURE 1 所示. 六.调用时间(日历时间) 1.按ENTER键返回至屏幕如图FIGURE 1 所示. 2.按箭头键将光标移至想要调用的位臵. 3.按F5一次. 4.按F4一次. 5.按F2一次. 6.按F1一次调用小时；按F2一次调用分钟. 7.调用完毕后按ENTER键直至屏幕如图FIGURE 1 所示. 七调用连续号码（计数器）（若用于管材生产时，可用做计米器） 1.按ENTER键直至屏幕如图FIGURE 1 所示. 2.按箭头键将光标移至想要调用的位臵. 3.按F5一次. 4.按F4一次. 5.按F1一次. 6.按F1一次. 7.输入计数器计数的起始数值.(例如:000) 8.按ENTER键一次. 9.按F2选择加或减（UP为加；DOWN为减）. 10. 按F3一次.11. 输入要增加或减少的常数（例如：001）12. 按ENTER键一次. 13. 按F5一次. 14. 按F1 15. 输入每次希望达到的最大计数次数 16. 按ENTER键一次. 17. 按F2选择是否循环计数（ON为循环，OFF为不循环）18. 按F3输入每个数字重复的次数（一般为0001）19. 按ENTER键一次. 20. 按F4调用已设定好的计数器来喷印计数值. 21. 调用完毕后按ENTER 键直至屏幕如图FIGURE 1 所示. 八．存储已编好的喷印信息 1.按回车键,直至屏幕如图FIGURE 1 所示. 2.按F5二次 3.按F1一次 4.输入想要存储的位臵(1-8或1-32) 5.按ENTER键存入. 6.按回车键直至屏幕如图FIGURE 1 所示. 九．更改计数器的最大计数值. 1.将光标移至恰当处（计米器值处000M）. 2.按DELETE键一次. 3.按ENTER键直至屏幕如图FIGURE 1 所示. 4.按F5键一次.5.按F4键一次.6.按F1键一次.7.按F5一次.8.按F1一次. 9.输入相应的数值（最大计数值） 10. 按ENTER键一次. 11. 按F4一次. 12. 按ENTER键直至屏幕如图FIGURE 1 所示. 13. 按F4键即可将其确认为喷印状态.注意：编辑新信息时，请先按ENTER键直至屏上如图FIGURE1所示后，按SHIFT 键和F2键清屏；再按F5一次，按F2选择点阵；选好后，按F1可选择单个字符的大小，选好后，即可进行编辑信息。

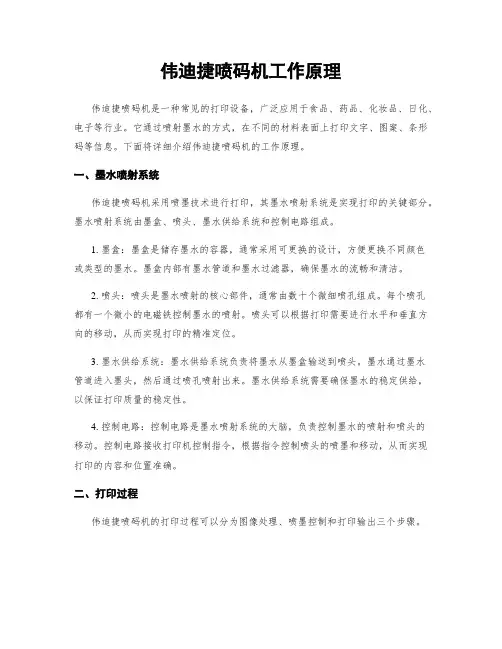

伟迪捷喷码机工作原理伟迪捷喷码机是一种常见的打印设备，广泛应用于食品、药品、化妆品、日化、电子等行业。

它通过喷射墨水的方式，在不同的材料表面上打印文字、图案、条形码等信息。

下面将详细介绍伟迪捷喷码机的工作原理。

一、墨水喷射系统伟迪捷喷码机采用喷墨技术进行打印，其墨水喷射系统是实现打印的关键部分。

墨水喷射系统由墨盒、喷头、墨水供给系统和控制电路组成。

1. 墨盒：墨盒是储存墨水的容器，通常采用可更换的设计，方便更换不同颜色或类型的墨水。

墨盒内部有墨水管道和墨水过滤器，确保墨水的流畅和清洁。

2. 喷头：喷头是墨水喷射的核心部件，通常由数十个微细喷孔组成。

每个喷孔都有一个微小的电磁铁控制墨水的喷射。

喷头可以根据打印需要进行水平和垂直方向的移动，从而实现打印的精准定位。

3. 墨水供给系统：墨水供给系统负责将墨水从墨盒输送到喷头。

墨水通过墨水管道进入墨头，然后通过喷孔喷射出来。

墨水供给系统需要确保墨水的稳定供给，以保证打印质量的稳定性。

4. 控制电路：控制电路是墨水喷射系统的大脑，负责控制墨水的喷射和喷头的移动。

控制电路接收打印机控制指令，根据指令控制喷头的喷墨和移动，从而实现打印的内容和位置准确。

二、打印过程伟迪捷喷码机的打印过程可以分为图像处理、喷墨控制和打印输出三个步骤。

1. 图像处理：在打印之前，需要将要打印的文字、图案、条形码等信息转化为机器可识别的数字信号。

这一步骤通常由计算机或其他控制设备完成，通过图像处理软件将原始图像处理成适合打印的格式。

2. 喷墨控制：在图像处理完成后，控制电路接收到处理后的图像信号。

控制电路根据图像信号控制喷头的喷墨和移动。

根据喷头的喷墨时间和位置，墨水喷射到材料表面上，形成文字、图案等。

3. 打印输出：墨水喷射到材料表面后，墨水迅速干燥，形成清晰的打印效果。

打印输出的速度通常取决于喷头的喷墨速度和打印材料的特性。

伟迪捷喷码机可以实现高速打印，每分钟可以打印几十到几百个字符。

A系列客户培训一、打印工作原理1、点阵Matrix（5x5,7x5,……32x20）2、点数Stroke（one line of a Matrix）3、行数Rasters（1,2,3,4行）二、打印头的结构1、枪体2、震动杆3、密封圈4、喷嘴（75微米，60微米，40微米）5、充电极板6、偏转板7、回收管调制电压：是控制打印质量的要素。

调制电压的大小直接控制墨水分裂点的形状，从而影响墨滴充电质量的好坏，从而决定打印质量的好坏。

三、墨水系统1、墨水粘度1）墨水必须保证一定范围的粘度才能正常使用，粘度的好坏将直接影响墨滴的分裂和墨路压力的大小，从而影响打印质量及机器的使用。

2）墨水粘度随着墨水温度的变化而变化3）墨水粘度与墨水型号有关2、墨路压力墨路压力是墨水运行的动力，墨路压力的稳定与否将影响机器运行的稳定及打印质量。

四、墨水箱及墨水1、墨水箱寿命：600小时2、墨水粘度（BFT）：--墨水实际粘度应该与粘度设置值接近--实际粘度值与粘度设置值相差不应该超过32秒3、墨水应具有如下特性：1）经受64000次/秒驱动杆的冲击2）细微的墨滴在下落中不会散落3）经成千上万次循环不会出现性质变化4）可承受巨大压差5）可在较大的温差下正常工作6）良好的表面附着性7）接触打印物表面后立即干燥4、注意事项：1）溶剂挥发导致墨水变稠2）吸附细小尘埃3）温度变化导致粘度变化4）含水量低于3%5）有效期有限5、墨水系统可以帮助：1）滤出墨水循环中带入的杂质2）将墨水粘度维持在规定范围内但无法：1）清除水分污染2）修复墨水6、如果没有墨水质量系统：1）打印质量逐渐下降2）墨水附着性下降3）粘度控制发生困难结果是：被迫停产更换墨水7、墨水箱特点：1）清洁2）节省时间3）容易更换4）自动清洗5）防止混插6）封闭的系统8、主墨水箱如何工作：1）在墨水的生命周期内，主墨水箱分别给出几次更换墨水箱的提示2）24小时提示让操作人员有计划更换墨水3）新的墨水箱更换前整个系统强制关闭9、液体容积1）主墨水箱：1200毫升2）主稀释液箱：580毫升3）墨水盒：825毫升4）稀释液盒：825毫升五、基本操作1）熟悉有关墨水的安全知识和采取的防御措施2）屏幕结构3）前面板的显示含义4）更换墨水箱5）更换墨水盒与稀释液盒6）开机步骤7）关机步骤1、安全与健康1）应避免接触嘴2）禁止抽烟3）戴上防护眼镜4）戴上防护手套5）为避免空气中的MEK含量过高，应有良好的通风6）当时用电烙铁时请小心7）当检测打印时，使用金属烧杯并接地8）妥善处理废液9）及时清理喷溅出的液体10）防止进入排水或污水系统2、开机步骤1）检查打印头是否清洁（回收口/充电槽/喷嘴）2）打开主电源开关3）直到绿灯停止闪烁或首屏出现4）按墨线开关大概2秒钟直到听到反馈音为止3、关机步骤1）按墨线开关大概2秒钟直到听到反馈音为止2）直到绿灯停止闪烁关闭电源4、更换墨水箱1）按“改锥”键进入设置菜单2）按“更换墨水箱”键3）输入墨水箱号4）关机5）再开机5、更换墨水与稀释剂盒1）安装--割掉封口--润滑拆封处--插入2）拆卸--稀释液盒顺时针方向旋转--墨水盒逆时针方向旋转六、故障查询部分1、回收故障1）现象1：墨线没有射进回收管原因：喷嘴赌赛解决方法：--清洗喷嘴--调整墨线位置2）现象2：墨线已射入回收口，但仍然显示回收管故障原因：回收传感器或连接线故障解决方法：请咨询工程师3）现象3：墨水从回收口溢出原因：回收吸力不够解决方法：--更换回收过滤器--用清洗液将两段回收管清洗干净--将机器内3米回收管截断为1.4米（请咨询工程师）--更换泵（请咨询工程师）2、高压故障1）现象1：面板上红灯亮，显示“高压故障”原因：高压偏转板有墨水解决方法：清洗高压偏转板，待高压偏转板完全干后可开机2）现象2：面板上红灯亮，显示“高压故障”原因：墨线位置不正（墨线射在回收口管壁，墨水溅到高压偏转板）解决方法：清洗喷嘴3）现象3：面板上红灯亮，显示“高压故障”原因：高压传感器坏掉或过于敏感（高压偏转板很干净仍报故障）解决方法：更换高压传感器（请咨询工程师）3、充电故障1）现象1：面板上红灯亮，并显示“充电故障”原因：充电槽有墨水解决方法：清洗充电槽，带充电槽完全干后方可开机2）想象2：面板上红灯亮，并显示“充电故障”原因：充电信号线断掉或接触不好解决方法：更换充电槽（请咨询工程师）充电相位检测故障3）现象3：面板上红灯亮，并显示“充电相位检测故障”原因：墨水分裂差解决方法：--调节墨路压力--调节分裂点--观察墨水BFT值，若两个BFT值相差很大，建议更换墨水箱4、粘度故障1）现象：面板上黄灯亮，并显示“墨水粘度故障”原因1：稀释液电磁阀堵塞（常开或常闭）解决方法：彻底清洗电磁阀或更换电磁阀原因2：稀释液过滤器堵塞解决方法：清洗过滤器或更换过滤器原因3：添加稀释液的管路堵塞解决方法：清洗管路原因4：开关机次数太多（一天多于7次）解决方法：减少开关机次数原因5：无稀释液（BFT过高）解决方法：添加稀释液盒2）粘度计故障原因：粘度计不检测（BFT目前值无法显示）解决方法：请咨询工程师5、打印字符不完整1）现象1：靠近回收口侧丢点原因：--回收口积墨--墨线位置不正确--字符高度设置过低--墨路压力过低解决方法：--清洗回收口--调整墨线位置--调整字符高度到合适的值--调整墨路压力到合适的值2）现象2：远离回收口侧丢点原因：--墨路压力过低--墨线位置不正确--偏转板上有墨水解决方法：--调整墨路压力到合适的值--调整墨线位置--清洗偏转板6、打印字符变形原因：--墨路压力过低（字形松散）--喷印距离（喷头离产品表面距离）过远--分裂点差--墨水浓度超出范围解决方法：--调节压力--调整喷印距离--调节分裂点7、回收口积墨原因：--机器外部电源接地不良--墨线位置不正确（墨线射在回收口管壁）--墨水问题解决方法：--改进接地--调整墨线位置。

伟迪捷喷码机工作原理伟迪捷喷码机是一种常用于包装行业的喷码设备，通过喷墨技术在产品上进行标记和打印。

它可以在各种材料上进行高分辨率的喷码，如纸张、塑料、金属、玻璃等。

伟迪捷喷码机的工作原理如下：1. 墨水供给系统：伟迪捷喷码机通过墨水供给系统提供喷码所需的墨水。

墨水通常是由颜料、有机溶剂和水组成的混合物。

墨水供给系统包括墨盒、墨水管路和墨水喷头。

2. 控制系统：伟迪捷喷码机的控制系统负责控制喷码机的运行和喷码操作。

控制系统包括主控制器、操作面板和软件。

通过操作面板和软件，用户可以设置喷码内容、字体、大小、位置等参数。

3. 墨水喷头：伟迪捷喷码机采用喷墨技术进行标记，墨水喷头是实现喷墨的核心部件。

墨水喷头通常由微细喷孔阵列组成，通过控制墨水的喷射和停止，实现对产品表面的喷码。

4. 喷墨过程：当用户设置好喷码参数后，伟迪捷喷码机开始工作。

墨水从墨水供给系统中的墨盒流向墨水喷头，然后通过微细喷孔喷出。

喷墨过程中，墨水喷头根据喷码参数和控制信号，精确地喷射墨水到产品表面，形成所需的图案、文字或条形码。

5. 干燥固化：喷墨完成后，墨水需要进行干燥固化，以确保喷码的持久性和耐久性。

伟迪捷喷码机通常采用热风干燥或紫外线固化技术，加速墨水的干燥和固化过程。

6. 检测和校正：为了确保喷码质量和准确性，伟迪捷喷码机通常配备了检测和校正系统。

检测系统可以实时监测墨水喷头的工作状态，检测墨水喷射的质量和均匀性。

校正系统可以根据检测结果进行自动校正，保证喷码的准确性和一致性。

7. 数据管理：伟迪捷喷码机可以与计算机或其他设备进行连接，实现数据的传输和管理。

通过连接计算机，用户可以方便地管理和编辑喷码内容，实现批量喷码和追溯。

总结：伟迪捷喷码机是一种常用的喷码设备，通过墨水供给系统、控制系统、墨水喷头等部件实现喷码操作。

它采用喷墨技术，在产品上进行标记和打印。

喷码过程中，墨水从墨水喷头喷射到产品表面，形成所需的图案、文字或条形码。

喷码机培训资料一工作原理EC-JET 易码喷码机采用连续式偏转喷印技术，其工作原理如下：导电性的油墨在泵产生的压力作用下进入喷头上部的喷腔，并从喷嘴（40u/50u/60u/70u）喷出形成喷射墨流；喷腔内的压电晶体（Piezo-Electric Crystal）在振幅信号作用下产生振荡，该振荡使墨流在充电极中断裂成大小、间距都相等的墨滴；墨滴经过充电极时被充上负电，每一个墨滴都会带上一定量的负电荷，充电与墨滴的断裂是同步的；带电墨滴经过喷头下部偏转板时，在带有±5KV 高压的偏转板形成的静电场作用下发生偏转，落在运动着的被喷印物的表面形成字符，不喷印的墨滴不带电，因此也不会发生偏转，直接进入回收槽，最终流入油墨箱重复利用。

二操作（见速成篇）三保养四故障排除易码喷码机是一款操作简单、稳定性好的机器，不过也会在一些干扰因素的影响下发生相应的故障。

下面介绍一些常见故障及排除方法。

A 系统故障2.01 偏转板电压（通常是由于偏转板上有墨水堆积，引起放电）1偏转板上有墨水，清洗。

2静电释放，检查过量静电的来源。

3清洗后喷头仍然潮湿，开机前吹干。

4碎片或纤维形成放电途径，清洗喷头，清除碎片。

2.02充电1 喷嘴阻塞或喷射不准直，执行喷嘴清洗。

2 振幅不当，调整振幅值。

2.03 墨滴速度（VOD）1 喷射不准直，喷嘴清洗。

2 传感器上有堆积的墨水，清洗喷头。

3 过滤器堵，保养更换。

B 系统警告3.00 无墨速调整，检查粘度3.01 不完全关机，未正常关机3.02 过速，校正感应器3.03 墨位低3.04 稀释液位低3.06 服务时间到3.07 未装喷头盖C 机械故障1回收槽/喷头盖阻断，缺点2 压力损失，查找损失源3 喷射不准直，清洗、校正4 回收槽故障，不回收5 振动，字变形6 触发与延时不对，无喷码五温馨提示1 日常维护：喷嘴清洗功能是喷头日常维护的有效手段，开/关机对喷头的检查，适时运用该功能，可保证喷嘴的畅通。

伟迪捷喷码机工作原理伟迪捷喷码机是一种常用于包装行业的打码设备，它可以在各种材料的表面上进行喷码，如纸张、塑料、金属等。

它的工作原理是通过喷墨技术实现的，下面我将详细介绍伟迪捷喷码机的工作原理。

1. 喷墨喷头伟迪捷喷码机采用了高精度的喷墨喷头，喷头上有数百个微小的喷孔，通过这些喷孔可以喷射出墨水。

喷墨喷头通常由电磁驱动系统控制，可以精确地控制每个喷孔的喷墨量和喷射方向。

2. 墨水供应系统伟迪捷喷码机的墨水供应系统通常由墨盒和墨水管路组成。

墨盒中装有墨水，通过墨水管路将墨水输送到喷墨喷头。

墨水供应系统需要保证墨水的稳定供应，以确保喷码质量的稳定性。

3. 控制系统伟迪捷喷码机的控制系统是整个设备的核心，它负责控制喷墨喷头的喷墨量、喷射方向和喷码速度等参数。

控制系统通常由一个主控制器和一些辅助控制器组成，主控制器负责接收输入的打码信息并进行处理，辅助控制器负责控制喷墨喷头的工作。

4. 打码信息输入伟迪捷喷码机可以通过多种方式输入打码信息，如手动输入、外部设备输入、计算机连接等。

手动输入通常是通过设备上的按键或触摸屏进行的，外部设备输入可以通过与其他设备的连接实现，计算机连接可以通过USB或网络进行。

5. 打码过程当打码信息输入后，控制系统会根据设定的参数控制喷墨喷头进行喷码。

喷墨喷头会根据控制信号喷射出墨水，形成所需的打码图案。

喷墨喷头通常会以一定的速度在打码物体上移动，以完成整个打码过程。

6. 打码效果伟迪捷喷码机的打码效果通常是清晰、稳定的。

喷墨喷头可以精确控制喷墨量和喷射方向，从而实现高质量的喷码。

打码效果的好坏受到多种因素的影响，如墨水的质量、打码物体的表面性质等。

7. 维护保养为了保证伟迪捷喷码机的长期稳定工作，需要进行定期的维护保养。

维护保养工作通常包括清洁喷墨喷头、更换墨水、调整打码参数等。

定期的维护保养可以延长设备的使用寿命，并保证打码质量的稳定性。

总结：伟迪捷喷码机是一种通过喷墨技术实现打码的设备，它采用高精度的喷墨喷头，通过墨水供应系统将墨水输送到喷墨喷头，控制系统负责控制喷墨喷头的工作。
