注：以下设计标准参照了IPC-SM-782A标准和一些日本著名设计制造厂家的设计以及在制造经验中积累的一些较好的设计方案。
以供大家参考和使用（焊盘设计总体思想：CHIP件当中尺寸标准的，按照尺寸规格给出一个焊盘设计标准；尺寸不标准的，按照其物料编号给出一个焊盘设计标准。
IC、连接器元件按照物料编号或规格归类给出一个设计标准。
），以减少设计问题给实际生产带来的诸多困扰。
1、焊盘规范尺寸：规格(或物料编号) 物料具体参数(mm) 焊盘设计(mm) 印锡钢网设计印胶钢网设计备注01005 / / / /0201（0603）a=0.10±0.05b=0.30±0.05,c=0.60±0.05 /适用与普通电阻、电容、电感0402（1005）a=0.20±0.10b=0.50±0.10,c=1.00±0.10 以焊盘中心为中心，开孔圆形D=0.55mm开口宽度0.2mm（钢网厚度T建议厚度为0.15mm）适用与普通电阻、电容、电感0603（1608）a=0.30±0.20,b=0.80±0.15,c=1.60±0.15 适用与普通电阻、电容、电感0805（2012）a=0.40±0.20b=1.25±0.15,c=2.00±0.20 适用与普通电阻、电容、电感1206（3216）a=0.50±0.20b=1.60±0.15,c=3.20±0.20 适用与普通电阻、电容、电感1210（3225）a=0.50±0.20b=2.50±0.20,c=3.20±0.20 适用与普通电阻、电容、电感1812（4532）a=0.50±0.20b=3.20±0.20,c=4.50±0.20 适用与普通电阻、电容、电感2010（5025）a=0.60±0.20b=2.50±0.20,c=5.00±0.20 适用与普通电阻、电容、电感2512（6432）a=0.60±0.20b=3.20±0.20,c=6.40±0.20 适用与普通电阻、电容、电感1:1开口，不避锡珠5700-250AA2-0300排阻0404（1010）a=0.25±0.10,b=1.00±0.10c=1.00±0.10,d=0.35±0.10p=0.65±0.05排阻0804（2010）a=0.25±0.10,b=2.00±0.10c=1.00±0.10,d=0.30±0.15p=0.50±0.05排阻1206（3216）a=0.30±0.15,b=3.2±0.15c=1.60±0.15,d=0.50±0.15p=0.80±0.10排阻 1606 （4016）a=0.25±0.10,b=4.00±0.20 c=1.60±0.15,d=0.30±0.10p=0.50±0.05472X-R05240-10a=0.38±0.05,b=2.50±0.10 c=1.00±0.10,d=0.20±0.05 d1=0.40±0.05,p=0.50钽质电容适用于钽质电容1206 （3216） a=0.80±0.30,b=1.60±0.20 c=3.20±0.20,d=1.20±0.10 A=1.50,B=1.20,G=1.401411 (3528) a=0.80±0.30,b=2.80±0.20 c=3.50±0.20,d=2.20±0.10 A=1.50,B=2.20,G=1.702312 (6032) a=1.30±0.30,b=3.20±0.30 c=6.00±0.30,d=2.20±0.10 A=2.00,B=2.20,G=3.202917 (7243)a=1.30±0.30,b=4.30±0.30 c=7.20±0.30,d=2.40±0.10A=2.00,B=2.40,G=4.50铝质电解电容适用于铝质电解电容(Ø4×5.4)d=4.0±0.5h=5.4±0.3a=1.8±0.2,b=4.3±0.2c=4.3±0.2,e=0.5~0.8p=1.0A=2.40,B=1.00P=1.20,R=0.50(Ø5×5.4)d=5.0±0.5h=5.4±0.3a=2.2±0.2,b=5.3±0.2c=5.3±0.2,e=0.5~0.8p=1.3A=2.80,B=1.00P=1.50,R=0.50(Ø6.3×5.4)d=6.3±0.5h=5.4±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø6.3×7.7)d=6.3±0.5h=7.7±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8.0×6.5)d=6.3±0.5h=7.7±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8×10.5)d=8.0±0.5h=10.5±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.8~1.1p=3.1A=3.60,B=1.30P=3.30,R=0.65(Ø10×10.5)d=10.0±0.5h=10.5±0.3a=3.5±0.2,b=10.3±0.2c=10.3±0.2,e=0.8~1.1p=4.6A=4.20,B=1.30P=4.80,R=0.65二极管(SMA) 4500-234031-T0 4500-205100-T0a=1.20±0.30b=2.60±0.30,c=4.30±0.30d=1.45±0.20,e=5.2±0.30二极管(SOD-323)4500-141482-T0a=0.30±0.10b=1.30±0.10,c=1.70±0.10d=0.30±0.05,e=2.50±0.20二极管(3515)a=0.30b=1.50±0.1,c=3.50±0.20二极管(5025)a=0.55b=2.50±0.10, c=5.00±0.20 三极管（SOT-523）a=0.40±0.10,b=0.80±0.05c=1.60±0.10,d=0.25±0.05p=1.00三极管（SOT-23）a=0.55±0.15,b=1.30±0.10c=2.90±0.10,d=0.40±0.10p=1.90±0.10SOT-25a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=1.90±0.10SOT-26a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=0.95±0.05SOT-223a1=1.75±0.25,a2=1.5±0.25b=6.50±0.20,c=3.50±0.20d1=0.70±0.1,d2=3.00±0.1p=2.30±0.05SOT-89a1=1.0±0.20,a2=0.6±0.20b=2.50±0.20,c=4.50±0.20d1=0.4±0.10,d2=0.5±0.10d3=1.65±0.20,p=1.5±0.05TO-252a1=1.1±0.2,a2=0.9±0.1b=6.6±0.20,c=6.1±0.20d1=5.0±0.2,d2=Max1.0e=9.70±0.70,p=2.30±0.10TO-263-2a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-3a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10 TO-263-5a1=1.66±0.1,a2=2.54±0.20b=10.03±0.15,c=8.40±0.20d=0.81±0.10,e=15.34±0.2p=1.70±0.10SOP（引脚(Pitch>0.65mm)A=a+1.0,B=d+0.1G=e-2*(0.4+a)P=pSOP(Pitch≦0.65mm)A=a+0.7,B=dG=e-2*(0.4+a)P=pSOJ(Pitch≧0.8mm)A=1.8mm,B=d2+0.10mmG=g-1.0mm,P=pQFP(Pitch≧0.65mm)A=a+1.0,B=d+0.05P=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.5mm)A=a+0.9,B=0.25mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.4mm)A=a+0.8,B=0.19mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a) 引脚长由原来的a+0.70mm更改为a+0.80mm，有利于修理和印刷拉尖的处理。

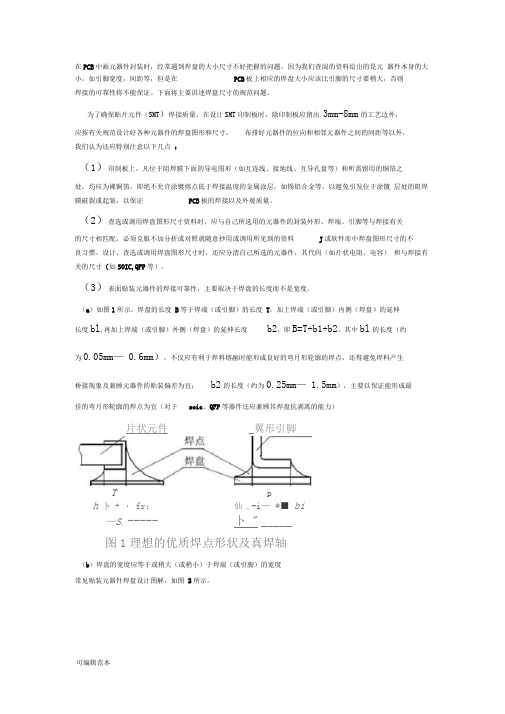

在PCB 中画元器件封装时，经常遇到焊盘的大小尺寸不好把握的问题，因为我们查阅的资料给岀的是元 器件本身的大小，如引脚宽度，间距等，但是在 PCB 板上相应的焊盘大小应该比引脚的尺寸要稍大，否则 焊接的可靠性将不能保证。
下面将主要讲述焊盘尺寸的规范问题。
为了确保贴片元件（SMT ）焊接质量，在设计SMT 印制板时，除印制板应留出 3mm-8mm 的工艺边外，应按有关规范设计好各种元器件的焊盘图形和尺寸，布排好元器件的位向和相邻元器件之间的间距等以外，我们认为还应特别注意以下几点 ： （1） 印制板上，凡位于阻焊膜下面的导电图形（如互连线、接地线、互导孔盘等）和所需留用的铜箔之处，均应为裸铜箔。
即绝不允许涂镀熔点低于焊接温度的金属涂层，如锡铅合金等，以避免引发位于涂镀 层处的阻焊膜破裂或起皱，以保证 PCB 板的焊接以及外观质量。
（2） 查选或调用焊盘图形尺寸资料时，应与自己所选用的元器件的封装外形、焊端、引脚等与焊接有关 的尺寸相匹配。
必须克服不加分析或对照就随意抄用或调用所见到的资料 J 或软件库中焊盘图形尺寸的不 良习惯。
设计、查选或调用焊盘图形尺寸时，还应分清自己所选的元器件，其代码（如片状电阻、电容） 和与焊接有关的尺寸（如SOIC,QFP 等）。
（3） 表面贴装元器件的焊接可靠性，主要取决于焊盘的长度而不是宽度。
（a ）如图1所示，焊盘的长度 B 等于焊端（或引脚）的长度 T ，加上焊端（或引脚）内侧（焊盘）的延伸 长度bl ,再加上焊端（或引脚）外侧（焊盘）的延伸长度 b2，即B=T+b1+b2。
其中bl 的长度（约 为0.05mm — 0.6mm ），不仅应有利于焊料熔融时能形成良好的弯月形轮廓的焊点，还得避免焊料产生 桥接现象及兼顾元器件的贴装偏差为宜；b2的长度（约为0.25mm — 1.5mm ），主要以保证能形成最 佳的弯月形轮廓的焊点为宜（对于 soic 、QFP 等器件还应兼顾其焊盘抗剥离的能力）Tp h 卜 + ・ fr ：仙 .-i — *■ bi—S. -----卜 " _____图1理想的优质焊点形状及真焊轴（b ）焊盘的宽度应等于或稍大（或稍小）于焊端（或引脚）的宽度常见贴装元器件焊盘设计图解，如图 2所示。
sop焊盘设计标准-回复对于焊盘设计标准（SOP），在PCB（Printed Circuit Board，印刷电路板）生产过程中，其重要性不言而喻。
焊盘是连接电子元件和电路板之间的关键部分，其设计准确与否将直接影响整个电路板的功能和可靠性。
本文将从核心原则、设计流程以及常见问题等方面，一步一步回答关于焊盘设计标准的问题。
第一步：核心原则在进行焊盘设计之前，我们需要了解一些核心原则。
这些原则是基于电子元件的特性和PCB制造工艺的要求。
以下是一些重要的核心原则：1.1元件尺寸和间距：焊盘的大小应该适应相应的电子元件。
电子元件的尺寸和间距应该参考元器件的规格表进行，并且考虑到相邻元件之间的间距，以确保安装和焊接的质量。
1.2焊盘形状：焊盘的形状应该与元件的引脚形状相匹配。
常见的焊盘形状有圆形、方形和椭圆形等。
选择合适的形状可以确保焊接的稳定性和可靠性。
1.3焊盘的涂覆面积：焊盘的涂覆面积应该适当。
过大的涂覆面积会导致焊料过多，容易引起短路和虚焊。
而过小的涂覆面积则可能导致焊接不牢固，引起焊盘与电子元件之间的剪切力不均。
1.4焊盘的距离和间距：焊盘之间的距离和间距应使得焊接过程中的热量和电流均匀分布。
同时，焊盘之间的间距也应考虑到后期维修和检测的需求。
1.5焊盘的引脚布局：焊盘的引脚布局应根据电子元件的引脚尺寸和位置进行设计。
合理的引脚布局可以降低焊接过程中的错误率，并提高产品的可靠性。
第二步：设计流程在理解了焊盘设计的核心原则后，我们可以进行焊盘设计的具体流程。
以下是焊盘设计的一般步骤：2.1确定电子元件：首先，我们需要明确所使用的电子元件的规格和特性。
这包括尺寸、引脚布局和特殊要求等。
2.2布局电子元件：根据电路板的功能和布线需求，将元件逐个放置在PCB 上，并确定其位置和方向。
2.3确定焊盘形状和尺寸：根据电子元件的引脚形状和间距，确定焊盘的形状和尺寸。
2.4确定焊盘的位置和间距：根据电子元件的排列和PCB的布线要求，确定焊盘的位置和间距。
注：以下设计标准参照了IPC-SM-782A标准和一些日本著名设计制造厂家的设计以及在制造经验中积累的一些较好的设计方案。
以供大家参考和使用（焊盘设计总体思想：CHIP件当中尺寸标准的，按照尺寸规格给出一个焊盘设计标准；尺寸不标准的，按照其物料编号给出一个焊盘设计标准。
IC、连接器元件按照物料编号或规格归类给出一个设计标准。
），以减少设计问题给实际生产带来的诸多困扰。
1、焊盘规范尺寸：规格(或物料编号) 物料具体参数(mm) 焊盘设计(mm) 印锡钢网设计印胶钢网设计备注01005 / / / /0201（0603）a=0.10±0.05b=0.30±0.05,c=0.60±0.05 /适用与普通电阻、电容、电感0402（1005）a=0.20±0.10b=0.50±0.10,c=1.00±0.10 以焊盘中心为中心，开孔圆形D=0.55mm开口宽度0.2mm（钢网厚度T建议厚度为0.15mm）适用与普通电阻、电容、电感0603（1608）a=0.30±0.20,b=0.80±0.15,c=1.60±0.15 适用与普通电阻、电容、电感0805（2012）a=0.40±0.20 适用与普通电阻、电容、电感b=1.25±0.15,c=2.00±0.201206（3216）a=0.50±0.20b=1.60±0.15,c=3.20±0.20 适用与普通电阻、电容、电感1210（3225）a=0.50±0.20b=2.50±0.20,c=3.20±0.20 适用与普通电阻、电容、电感1812（4532）a=0.50±0.20b=3.20±0.20,c=4.50±0.20 适用与普通电阻、电容、电感2010（5025）a=0.60±0.20b=2.50±0.20,c=5.00±0.20 适用与普通电阻、电容、电感2512 （6432）适用与普通电阻、电容、电感a=0.60±0.20b=3.20±0.20,c=6.40±0.201:1开口，不避锡珠5700-250AA2-0300排阻0404（1010）a=0.25±0.10,b=1.00±0.10c=1.00±0.10,d=0.35±0.10p=0.65±0.05排阻0804（2010）a=0.25±0.10,b=2.00±0.10c=1.00±0.10,d=0.30±0.15p=0.50±0.05排阻1206（3216）a=0.30±0.15,b=3.2±0.15c=1.60±0.15,d=0.50±0.15p=0.80±0.10排阻1606（4016）a=0.25±0.10,b=4.00±0.20c=1.60±0.15,d=0.30±0.10p=0.50±0.05472X-R05240-10a=0.38±0.05,b=2.50±0.10c=1.00±0.10,d=0.20±0.05d1=0.40±0.05,p=0.50钽质电容适用于钽质电容1206 （3216） a=0.80±0.30,b=1.60±0.20 c=3.20±0.20,d=1.20±0.10 A=1.50,B=1.20,G=1.401411 (3528) a=0.80±0.30,b=2.80±0.20 c=3.50±0.20,d=2.20±0.10 A=1.50,B=2.20,G=1.702312 (6032) a=1.30±0.30,b=3.20±0.30 c=6.00±0.30,d=2.20±0.10 A=2.00,B=2.20,G=3.202917 (7243)a=1.30±0.30,b=4.30±0.30 c=7.20±0.30,d=2.40±0.10A=2.00,B=2.40,G=4.50铝质 电解 电容适用于铝质电解电容(Ø4×5.4)d=4.0±0.5 h=5.4±0.3a=1.8±0.2,b=4.3±0.2 c=4.3±0.2,e=0.5~0.8 p=1.0A=2.40,B=1.00 P=1.20,R=0.50(Ø5×5.4)d=5.0±0.5 h=5.4±0.3a=2.2±0.2,b=5.3±0.2 c=5.3±0.2,e=0.5~0.8 p=1.3A=2.80,B=1.00 P=1.50,R=0.50(Ø6.3×5.4) d=6.3±0.5 h=5.4±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8 p=2.2A=3.20,B=1.00 P=2.40,R=0.50(Ø6.3×7.7) d=6.3±0.5 h=7.7±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8.0×6.5) d=6.3±0.5 h=7.7±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8×10.5) d=8.0±0.5 h=10.5±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.8~1.1p=3.1A=3.60,B=1.30P=3.30,R=0.65(Ø10×10.5) d=10.0±0.5 h=10.5±0.3a=3.5±0.2,b=10.3±0.2c=10.3±0.2,e=0.8~1.1p=4.6A=4.20,B=1.30P=4.80,R=0.65二极管(SMA)4500-234031-T04500-205100-T0a=1.20±0.30b=2.60±0.30,c=4.30±0.30d=1.45±0.20,e=5.2±0.30二极管(SOD-323)4500-141482-T0a=0.30±0.10b=1.30±0.10,c=1.70±0.10d=0.30±0.05,e=2.50±0.20二极管(3515)a=0.30b=1.50±0.1,c=3.50±0.20二极管(5025)a=0.55b=2.50±0.10, c=5.00±0.20三极管（SOT-523）a=0.40±0.10,b=0.80±0.05c=1.60±0.10,d=0.25±0.05p=1.00三极管（SOT-23）a=0.55±0.15,b=1.30±0.10c=2.90±0.10,d=0.40±0.10p=1.90±0.10SOT-25a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=1.90±0.10SOT-26a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=0.95±0.05SOT-223a1=1.75±0.25,a2=1.5±0.25b=6.50±0.20,c=3.50±0.20d1=0.70±0.1,d2=3.00±0.1p=2.30±0.05SOT-89a1=1.0±0.20,a2=0.6±0.20b=2.50±0.20,c=4.50±0.20d1=0.4±0.10,d2=0.5±0.10d3=1.65±0.20,p=1.5±0.05TO-252a1=1.1±0.2,a2=0.9±0.1b=6.6±0.20,c=6.1±0.20d1=5.0±0.2,d2=Max1.0e=9.70±0.70,p=2.30±0.10TO-263-2a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-3a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-5a1=1.66±0.1,a2=2.54±0.20b=10.03±0.15,c=8.40±0.20d=0.81±0.10,e=15.34±0.2p=1.70±0.10SOP（引脚(Pitch>0.65mm)A=a+1.0,B=d+0.1G=e-2*(0.4+a)P=pSOP(Pitch≦0.65mm)A=a+0.7,B=dG=e-2*(0.4+a)P=pSOJ(Pitch≧0.8mm)A=1.8mm,B=d2+0.10mmG=g-1.0mm,P=pQFP(Pitch≧0.65mm)A=a+1.0,B=d+0.05P=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.5mm)A=a+0.9,B=0.25mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.4mm)A=a+0.8,B=0.19mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a) 引脚长由原来的a+0.70mm更改为a+0.80mm，有利于修理和印刷拉尖的处理。
PCB焊盘与钢网设计规范在电子产品制造中，PCB（Printed Circuit Board，印制电路板）作为电子元器件的载体，其品质直接影响到整个产品的品质和性能。
而PCB的独特结构和布局形式也使得焊盘（Pad）和钢网（Solder Mask）成为了PCB设计中极为重要的元素。
因此，本文将为大家介绍PCB焊盘与钢网的设计规范。
PCB焊盘设计规范焊盘尺寸焊盘的尺寸既要保证良好的焊接质量，又要考虑到PCB面积的利用率，具体规范如下：•圆形焊盘直径：∮0.45mm ~ ∮4.0mm。
•方形焊盘边长：正方形边长相等，边长范围为0.45mm ~ 4.0mm。
•长方形焊盘：长和宽相等或者长是宽的2倍，长和宽的范围为0.45mm ~ 4.0mm。
焊盘形状除了尺寸的限制，不同形状的焊盘适用于不同的元器件，具体规范如下：•圆形焊盘：适用于大部分元器件，如QFN、QFP、SOIC和TSSOP等。
•长方形焊盘：适用于长条形器件，如IC和连接器等。
•方形焊盘：适用于立方体形的器件，如晶体、电容、电阻等。
焊盘布局同种类型的焊盘可以互相接近，但是相邻不允许重叠，易于焊接，具体规范如下：•焊盘中心距离至少大于2倍的焊盘直径，方便人工操作和自动焊接。
•焊盘布局尽量避免盲孔，焊接后需要检查焊盘状态和通电后进行测试。
PCB钢网设计规范钢网区域钢网属于SMD材料，板面剩余可插区域应该大于板面总面积的一半，具体规范如下：•钢网占用面积应该在可插区域以内，不得向可插区域外延伸。
•钢网的布局方向应该与元件的装配方向一致，否则会引起不良的SMD焊接效果。
钢网形状不同的钢网形状能适应不同的元件布局和焊接需求，具体规范如下：•圆形钢网：适用于电容和晶振等单个元件。
•方形钢网：适用于大量重复元件的布局。
•矩形钢网：适用于长条形元件的布局，如插头、接插件等，方便工人焊接。
钢网间距为保证良好的SMD焊接效果，钢网间的间距应该根据元器件的尺寸和布局来确定，具体规范如下：•对于小型元件，应该保留足够的间隔，并注意排列顺序。
PCB 焊盘与孔设计工艺规范1. 目的规范产品的PCB焊盘设计工艺，规定PCB焊盘设计工艺的相关参数，使得PCB 的设计满足可生产性、可测试性、安规、EMC 、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。
2. 适用范围本规范适用于空调类电子产品的PCB 工艺设计，运用于但不限于PCB 的设计、PCB 批产工艺审查、单板工艺审查等活动。
本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准3. 引用/参考标准或资料TS—S0902010001 << 信息技术设备PCB 安规设计规范>>TS—SOE0199001 << 电子设备的强迫风冷热设计规范>>TS—SOE0199002 << 电子设备的自然冷却热设计规范>>IEC60194 << 印制板设计、制造与组装术语与定义>> ( Printed Circuit Board design manufacture and assembly-terms and definitions )IPC—A—600F << 印制板的验收条件>> ( Acceptably of printed board ) IEC609504. 规范内容4.1 焊盘的定义通孔焊盘的外层形状通常为圆形、方形或椭圆形。
具体尺寸定义详述如下，名词定义如图所示。
1) 孔径尺寸：若实物管脚为圆形:孔径尺寸(直径) =实际管脚直径+0.20 ∽0.30mm(8.0∽12.0MIL )左右；若实物管脚为方形或矩形: 孔径尺寸(直径) =实际管脚对角线的尺寸+0.10 ∽0.20mm( 4.0 ∽8.0MIL )左右。
2) 焊盘尺寸：常规焊盘尺寸=孔径尺寸(直径) +0.50mm(20.0 MIL) 左右。
4.2 焊盘相关规范4.2.1 所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的 3 倍。
PCB焊盘设计工艺要求1.焊盘形状和尺寸：焊盘的形状和尺寸应根据所需焊接元器件选择合适的形状和尺寸。
一般常见的焊盘形状有圆形、方形和椭圆形。
焊盘的尺寸应保证足够的焊接面积，以确保焊接强度。
2.焊盘排列和间距：焊盘之间的排列和间距应根据电路板上元器件的尺寸和布局进行合理设计。
焊盘之间的间距应保持一定的距离，以避免过度共振和短路等问题。
3.焊盘涂覆：焊盘的涂覆通常采用热镀锡或喷锡方式进行。
热镀锡方式可提供更好的涂层质量和焊接性能，而喷锡方式则更加经济。
涂覆材料应具有良好的导热性和抗腐蚀性。
4.焊盘与钻孔的配对：当焊盘与钻孔配对时，应注意焊盘的尺寸和钻孔的直径要匹配。
焊盘的尺寸要比钻孔的直径稍大，以确保焊盘的覆盖面积和完好性。
5.焊盘与线宽之间的连接：焊盘与线宽之间的连接需要保持良好的连接工艺。
焊盘和线宽之间的连接一般采用焊盘填充、钎焊或电铸等方法。
6.焊盘的阻焊保护：为了确保焊盘的质量和耐用性，焊盘部位可以进行阻焊保护。
阻焊层可以防止焊接过程中的溅剂和污染物进入焊盘区域，提高焊盘的防腐蚀性能。
7.焊盘与接地设计：在设计焊盘时，应考虑焊盘与接地的连接。
焊盘与接地之间的连接可以采用焊接或插件方法进行。
焊盘与接地的连接应保持低电阻，以确保信号传输的质量。
8.焊盘的兼容性设计：在设计焊盘时，应考虑焊盘与其他元器件的兼容性。
特别是焊盘与插件的兼容性，以确保焊接过程中的稳定性和可靠性。
在进行PCB焊盘设计工艺时，还需要遵循以下注意事项：1.根据元器件的类型和尺寸合理选择焊盘形状和尺寸。
2.确保焊盘之间的排列和间距合适，避免导致电路板布线困难。
3.注意焊盘与钻孔的配对，确保焊盘的尺寸与钻孔直径匹配。
4.根据焊盘的连接方式选择合适的连接技术和工艺。
5.为了提高焊盘的耐用性和防腐蚀性，可以采取焊盘阻焊保护措施。
总之，PCB焊盘设计工艺要求是保证PCB焊盘质量和稳定性的重要步骤。
通过合理选择焊盘形状和尺寸，合适的排列和间距，以及采用适当的连接工艺和防护措施，可以提高焊盘的品质和可靠性，确保PCB的正常工作和使用寿命。
sop焊盘设计标准
SOP焊盘设计的标准如下：
1.焊盘中心距等于引脚中心距。
2.单个引脚焊盘设计的一般原则是：Y=T+b1+b2=1.5~2mm
（b1=0.3~1.0mm，b2=0.3~0.7mm），X=1~1.2W。
3.相对两排焊盘内侧距离按下式计算（单位：mm）：G=F-K，其中G
为两排焊盘之间距离，F为元器件壳体封装尺寸，K为系数，一般取
0.25mm。
4.良好的焊点应该包含前端的“脚趾”和后端的“脚跟”，而且焊点的强度
主要由这两个部分保证。
5.焊盘的长度比焊盘宽度更为重要，焊盘的可靠性主要取决于焊盘的长
度。
在焊盘长度的选择中，需要考虑引脚的长度以及引脚内侧和外侧的延伸长度。
6.对于0805以上的电阻、电容元件，或引脚间距在1.27mm以上的SO、
SOJ封装的IC芯片，宽度一般在元件实际引脚的基础上再加一个数量值，这个数据范围为0.1~0.25mm；而对于0.64（包括0.64mm）引脚间距以下的芯片，焊盘宽度等于引脚宽度。
7.对于细间距的QFP封装的器件，有时焊盘的宽度相对引脚来说还要
适当减小（如果两引脚间需要有引线出来的话）。
以上标准仅供参考，实际应用中可能还需要根据具体的产品和工艺进行调整。
深圳市核达中远通电源技术有限公司SHENZHEN HOLDLUCK-ZYT POWER SUPPLY TECHNOLOGY CO., LTD.通孔插装元器件焊孔、焊盘设计工艺规范WI-EN-***版本：A/0分发号：1.0目的：规范元器件焊孔、焊盘设计，满足可制造性要求。
2.0适用范围：通孔插装元器件的焊孔、焊盘设计｡3.0内容3.1定义3.1.1引脚直径：若无特殊说明，指圆形引脚的直径，或者指方形（含扁形）引脚截面的对角线长度，用d表示，如图3.1.1（a）、图3.1.1（b）所示。
3.1.2方形（或扁形）引脚截面尺寸：用w表示引脚宽度，用t表示引脚厚度，如图3.1.1（b）所示。
当方形引脚的宽厚比w/t大于2时称为扁形引脚。
3.1.3焊孔直径：圆形焊孔直径，用d1表示，如图3.1.1（c）所示。
3.1.4焊盘直径：圆形焊盘直径，用D表示，如图3.1.1（c）所示。
3.1.5椭圆（或方形）焊盘长度：用L表示，如图3.1.1（d）所示。
3.1.6椭圆（或方形）焊盘宽度：用W表示，如图3.1.1（d）所示。
图3.1.1(b) 方形(或扁形)引脚元器件元件(c) 圆形焊孔及焊盘(d) 圆形焊孔及椭圆(或方形)焊盘3.2 焊孔3.2.1一般情况下,焊孔直径d1按表3.2.1选取： 表3.2.1面板取下限。
注2：在仅有有限的几个插装元件，多数元件为贴装元件的情况下，有可能使用到 通孔回流焊工艺，比如模块针脚的焊接。
3.2.2脚距精度较高，且定位要求也较高的元器件，如输入、输出插座等，焊孔直径等于引脚直径加上0.15~0.2mm 。
3.2.3 方形引脚焊孔:3.2.3.1 w ＞2.5mm 时,设计为方焊孔(圆角R 为0.3~0.35mm,防止圆角影响插装),方焊孔尺寸如图3.2.3.1所示。
3.2.3.2 w ＜2 mm 时,设计为圆孔，焊孔直径d1=d+0.15~0.25mm, d 为引脚截面对角线长。
PCB_焊盘工艺设计规范分解焊盘工艺设计规范是指在PCB（Printed Circuit Board，印刷电路板）生产过程中，对焊盘的设计和加工要求的规范。
通过合理的焊盘工艺设计，可以确保焊盘的质量和可靠性，提高PCB的性能和可靠性。
下面将焊盘工艺设计规范进行分解说明：一、焊盘形状设计规范焊盘形状设计是决定焊接方式和焊接质量的关键。
一般焊盘可以分为圆形、方形、椭圆形、矩形等多种形状。
在设计时需要根据元件封装类型、焊接方式、焊接工艺等因素来确定焊盘的形状。
同时，需要考虑焊盘的尺寸大小、间距、焊盘间隙、端子与焊盘的连接等问题。
二、焊盘布局设计规范焊盘布局设计是指焊盘在PCB上的分布和排列。
合理的焊盘布局可以提高元器件的密集度、避免焊接间隙过小和相互干扰等问题。
在布局设计时需要考虑焊盘之间的间距、端子与焊盘之间的间隔、焊盘与其他元器件之间的间距等因素。
三、焊盘间隙设计规范焊盘间隙是指焊盘与焊盘之间的间距。
合理的焊盘间隙可以避免相邻焊盘之间的短路或者过接问题。
焊盘间隙的设计需要根据焊接工艺、焊料类型、焊盘尺寸等因素来确定。
通常，大尺寸焊盘的间隙可以较小，而小尺寸焊盘的间隙则需要适当增大。
四、焊盘涂覆设计规范焊盘涂覆是指在焊盘上涂覆一层焊接助剂，用于提高焊接的质量和可靠性。
合理的焊盘涂覆设计可以提高焊盘的润湿性和耐腐蚀性，同时也能够减少焊接过程中的气泡和其他缺陷。
在涂覆设计时需要考虑涂覆层的厚度、均匀性、涂覆方式等因素。
五、焊盘刚化设计规范焊盘刚化是指通过改变焊盘的材料或者结构来提高焊盘的刚度和稳定性。
焊盘刚化设计需要考虑焊盘的材料选择、厚度、形状等因素。
一般情况下，大功率焊盘需要更高的刚度和稳定性。
六、焊盘检测规范焊盘检测是指对焊盘进行质量检测和可靠性验证。
焊盘检测需要使用相关的测试设备和工具，对焊盘的焊接质量、焊盘与元器件的连接可靠性、焊盘与PCB的连接质量等进行检测。
同时还需要制定相应的测试标准和流程，确保焊盘的质量符合要求。
元器件焊盘设计
PCB的元器件焊盘设计是一个重点，最终产品的质量都在于焊点的质量。
因此，焊盘设计是否科学合理，至关重要。
对于同一个元件，凡是对称使用的焊盘（如片状电阻、电容、SOIC、QFP等），设计时应严格保持其全面的对称性，即焊盘图形的形状与尺寸应完全一致。
以保证焊料熔融时，作用于元器件上所有焊点的表面张力（也称为润湿力）能保持平衡（即其合力为零），以利于形成理想的焊点。
以下分类讲一下不同类型元器件的焊盘设计要求：
一、片式（Chip）元件焊盘设计应掌握以下关键要素
对称性：两端焊盘必须对称，才能保证熔融焊锡表面张力平衡；对于小尺寸的元件0603、0402、0201等，两端融焊锡表面张力的不平衡，很容易引起元件形成“立碑”的缺陷。
焊盘间距：确保元件端头或引脚与焊盘恰当的搭接尺寸；
焊盘剩余尺寸：搭接后的剩余尺寸必须保证焊点能够形成弯月面；
焊盘宽度：应与元件端头或引脚的宽度基本一致。
A ：焊盘宽度
B ：焊盘长度
G ：焊盘间距
S ：焊盘剩余尺寸
在实际生产中，最常见到0402元件焊盘设计不合理，造成缺陷比较多，在这里，给大家一个0402元件的优选焊盘设计方案，这个方案在生产实际中效果比较好，缺陷率极低。
0402优选焊盘各项参数及焊盘图形：
A=0.7-0.71
B=0.38
G=0.52
S=0.14
焊盘的两端可以设计成半园形，焊接后的焊点比较饱满。
二、SOP及QFP设计原则：
1、焊盘中心距等于引脚中心距；
2、单个引脚焊盘设计的一般原则
Y=T+b1+b2=1.5~2mm （b1=0.3～1.0mm b2=0.3～0.7mm）
X=1~1.2W
3、相对两排焊盘内侧距离按下式计算（单位mm）
G=F-K
式中：G—两排焊盘之间距离，
F—元器件壳体封装尺寸，
K—系数，一般取0.25mm，
SOP 包括QFP的焊盘设计中，需要注意的就是上面第2条中的b1和b2两个参数。
良好的焊点可以看下面的图，在这个图里，前面称为的焊点的脚趾，后面称为焊点的脚跟，一个合格的焊点，必须包含这两部分，缺一不可，而且焊点的强度也是靠这两个部位来保证的，尤其是脚跟部位。
在一些设计不良的案例中，或者是b2太短，或者b1太短，导致的结果就是无法形成合格的焊点。
三、BGA的焊盘设计原则
1、PCB上的每个焊盘的中心与BGA底部相对应的焊球中心相吻合；
2、PCB焊盘图形为实心圆，导通孔不能加工在焊盘上；
3、与焊盘连接的导线宽度要一致，一般为0.15mm~0.2mm；
4、阻焊尺寸比焊盘尺寸大0.1mm~0.15mm；
5、焊盘附近的导通孔在金属化后，必须用阻焊剂进行堵塞，高度不得超过焊盘高度；
6、在BGA器件外廓四角加工丝网图形，丝网图形的线宽为0.2mm~0.25mm。
BGA器件的焊盘形状为圆形，通常PBGA焊盘直径应比焊球直径小20%。
焊盘旁边的通孔，在制板时须做好阻焊，以防引起焊料流失造成短路或虚焊。
BGA焊盘间距应按公制设计，由于元件手册会给出公制和英制两种尺寸标注，实际上元件是按公制生产的，按英制设计焊盘会造成安装偏差。
上面提到的PBGA是塑封体，有铅PBGA的焊球的材料为63Sn37Pb，与有铅焊料的成份是一致的，在焊接过程中与焊料同时融化，形成焊点。
无铅PBGA的焊球是SAC307或SAC305，与常用的无铅焊料的成份也比较接近，在焊接中也会融化，形成焊点。
但是还有一种BGA，封装体是陶瓷，称为CBGA，CBGA的焊球是高温焊料，其熔点远远高于常见的焊料，在焊接中，CBGA的焊球是不融化的，因此，CBGA的焊盘设计与PBGA的焊盘设计是不一样的。
具体设计参数可参考下图：
四、焊盘的热隔离
SMD器件的引脚与大面积筒箔连接时，要进行热隔离处理，否则会由于元件两端热量不均衡，
造成焊接缺陷。
五、再流焊工艺导通孔的设置
1、一般导通孔直径不小于0.75mm；
2、除SOIC、QFP、PLCC 等器件外，不能在其它元器件下面打导通孔；
3、导通孔不能设计在焊接面上片式元件的两个焊盘中间的位置；
4、更不允许直接将导通孔作为BGA器件的焊盘来用；
5、导通孔和焊盘之间应有一段涂有阻焊膜的细连线相连，细连线的长度应大于0.5mm；宽度大于0.4mm。
要绝对避免在表面安装焊盘以内设置导通孔，在距表面安装焊盘0.635mm以内设置导通孔，应该通过一小段导线连接，并用阻焊剂将焊料流失通道阻断，否则容易引起“立片”或“焊料不足”等缺陷。
六、插装元器件焊盘设计
1、孔距为5.08mm或以上的，焊盘直径不得小于3mm；
2、孔距为2.54mm的，焊盘直径最小不应小于1.7mm；
3、电路板上连接220V电压的焊盘间距，最小不应小于3mm；
4、流过电流超过0.5A（含0.5A）的焊盘直径应大于等于4mm；
5、焊盘以尽可能大一点为好，对于一般焊点，其焊盘直径最小不得小于2mm。
插装元器件焊盘孔径设计
采用波峰焊接工艺时，元件插孔孔径，一般比其引脚线径大0.1 mm- 0.3mm为宜，其焊盘的直径应大于孔径的3倍。
电阻、二极管的安装孔距应设计为标准系列7.5mm、10mm、12.5mm、15mm，电解电容的安装孔距应与元件引脚距一致，三极管的安装孔距应为2.54mm。
七、采用波峰焊工艺时，贴片元件的焊盘设计
采用波峰焊焊接片式元件时，应注意“阴影效应(缺焊)、‘桥接’(短路)”的发生，对于CHIP元件，应将元件的轴向方向垂直于PCB的传送方向，小的元件应在大的元件前面，间距应大于2.5mm；
采用波峰焊工艺时焊盘设计的几个要点
1、高密度布线时应采用椭圆焊盘图形，以减少连焊；
2、为了减小阴影效应提高焊接质量，波峰焊的焊盘图形设计时对于SOT、钽电容，延伸元件体外的焊盘长度，在长度方向应比正常设计的焊盘向外扩展0.3mm；
3、对于SOP，为防止桥接，对SOP最外侧的两对焊盘加宽，以吸附多余的焊锡；或设置工艺焊盘（也称为盗锡焊盘）。
工艺焊盘是个空焊盘，作用就是吸收多余的焊锡，它的位置是在沿传送方向的最后一个焊盘的后面。
八、丝印字符的设计
1、一般情况需要在丝印层标出元器件的丝印图形，丝印图形包括丝印符号、元器件位号、极性和IC的第一脚标志，高密度窄间距时可采用简化符号，特殊情况可省去元器件的位号；
2、有极性的元器件，应按照实际安装位置标出极性以及安装方向；
3、对两边或四周引出脚的集成电路，要用符号（如：小方块、小圆圈、小圆点）标出第1号管脚的位置，符号大小要和实物成比例；
4、BGA器件最好用阿拉伯数字和英文字母以矩阵的方式标出第一脚的位置；
5、对连接器类元件，要标出安装方向、1号脚的位置。
6、以上所有标记应在元件安装框外，以免焊接后遮盖，不便于检查。
7、丝印字符应清晰，大小一致，方向尽量整齐，便于查找；
8、字符中的线、符号等不得压住焊盘，以免造成焊接不良。
