甲醇合成工艺

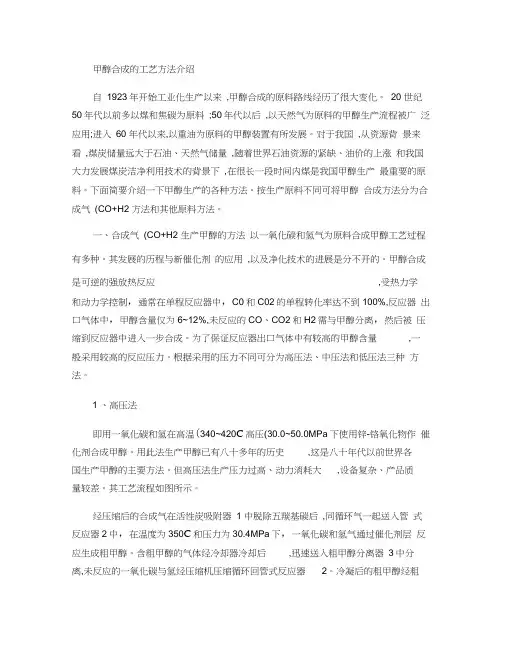

甲醇合成的工艺方法介绍自1923年开始工业化生产以来,甲醇合成的原料路线经历了很大变化。

20 世纪50年代以前多以煤和焦碳为原料;50年代以后,以天然气为原料的甲醇生产流程被广泛应用;进入60 年代以来,以重油为原料的甲醇装置有所发展。

对于我国,从资源背景来看,煤炭储量远大于石油、天然气储量,随着世界石油资源的紧缺、油价的上涨和我国大力发展煤炭洁净利用技术的背景下,在很长一段时间内煤是我国甲醇生产最重要的原料。

下面简要介绍一下甲醇生产的各种方法。

按生产原料不同可将甲醇合成方法分为合成气(CO+H2 方法和其他原料方法。

一、合成气(CO+H2 生产甲醇的方法以一氧化碳和氢气为原料合成甲醇工艺过程有多种。

其发展的历程与新催化剂的应用,以及净化技术的进展是分不开的。

甲醇合成是可逆的强放热反应,受热力学和动力学控制，通常在单程反应器中，C0和C02的单程转化率达不到100%,反应器出口气体中，甲醇含量仅为6~12%,未反应的CO、CO2和H2需与甲醇分离，然后被压缩到反应器中进入一步合成。

为了保证反应器出口气体中有较高的甲醇含量,一般采用较高的反应压力。

根据采用的压力不同可分为高压法、中压法和低压法三种方法。

1 、高压法即用一氧化碳和氢在高温(340~420C高压(30.0~50.0MPa下使用锌-铬氧化物作催化剂合成甲醇。

用此法生产甲醇已有八十多年的历史,这是八十年代以前世界各国生产甲醇的主要方法。

但高压法生产压力过高、动力消耗大,设备复杂、产品质量较差。

其工艺流程如图所示。

经压缩后的合成气在活性炭吸附器 1 中脱除五羰基碳后,同循环气一起送入管式反应器2中，在温度为350C和压力为30.4MPa下，一氧化碳和氢气通过催化剂层反应生成粗甲醇。

含粗甲醇的气体经冷却器冷却后,迅速送入粗甲醇分离器3中分离,未反应的一氧化碳与氢经压缩机压缩循环回管式反应器2。

冷凝后的粗甲醇经粗甲醇储槽 4 进入精馏工序,在粗分离塔5顶部分离出二甲醚和甲酸甲酯及其他低沸点不凝物,重组分则在精分离塔 6 中除去水和杂醇,得到精制的甲醇。

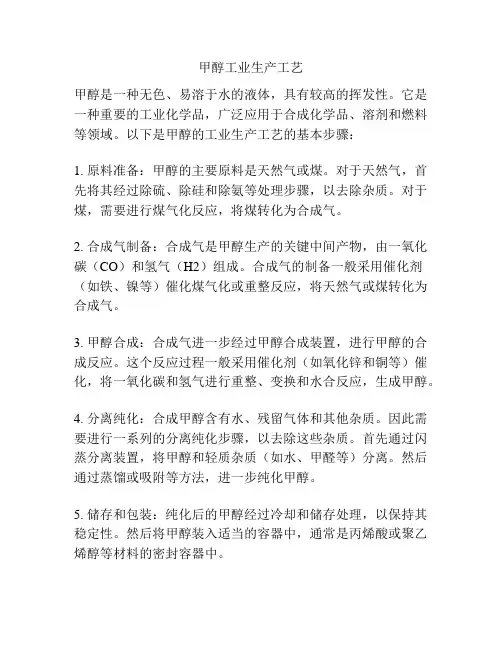

甲醇工业生产工艺
甲醇是一种无色、易溶于水的液体，具有较高的挥发性。

它是一种重要的工业化学品，广泛应用于合成化学品、溶剂和燃料等领域。

以下是甲醇的工业生产工艺的基本步骤：
1. 原料准备：甲醇的主要原料是天然气或煤。

对于天然气，首先将其经过除硫、除硅和除氨等处理步骤，以去除杂质。

对于煤，需要进行煤气化反应，将煤转化为合成气。

2. 合成气制备：合成气是甲醇生产的关键中间产物，由一氧化碳（CO）和氢气（H2）组成。

合成气的制备一般采用催化剂（如铁、镍等）催化煤气化或重整反应，将天然气或煤转化为合成气。

3. 甲醇合成：合成气进一步经过甲醇合成装置，进行甲醇的合成反应。

这个反应过程一般采用催化剂（如氧化锌和铜等）催化，将一氧化碳和氢气进行重整、变换和水合反应，生成甲醇。

4. 分离纯化：合成甲醇含有水、残留气体和其他杂质。

因此需要进行一系列的分离纯化步骤，以去除这些杂质。

首先通过闪蒸分离装置，将甲醇和轻质杂质（如水、甲醛等）分离。

然后通过蒸馏或吸附等方法，进一步纯化甲醇。

5. 储存和包装：纯化后的甲醇经过冷却和储存处理，以保持其稳定性。

然后将甲醇装入适当的容器中，通常是丙烯酸或聚乙烯醇等材料的密封容器中。

以上是甲醇工业生产的基本步骤。

甲醇的工业生产工艺在不同的厂家和地区可能会有所差异，但总体流程是大致相同的。

随着技术的发展，一些新型生产工艺，如生物质转化法和光电催化法等，也在逐渐应用于甲醇的生产过程中，以提高生产效率和降低环境影响。

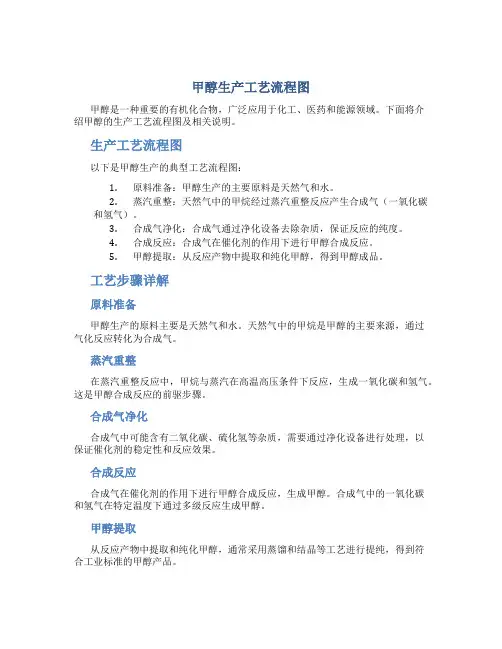

甲醇生产工艺流程图甲醇是一种重要的有机化合物，广泛应用于化工、医药和能源领域。

下面将介绍甲醇的生产工艺流程图及相关说明。

生产工艺流程图以下是甲醇生产的典型工艺流程图：1.原料准备：甲醇生产的主要原料是天然气和水。

2.蒸汽重整：天然气中的甲烷经过蒸汽重整反应产生合成气（一氧化碳和氢气）。

3.合成气净化：合成气通过净化设备去除杂质，保证反应的纯度。

4.合成反应：合成气在催化剂的作用下进行甲醇合成反应。

5.甲醇提取：从反应产物中提取和纯化甲醇，得到甲醇成品。

工艺步骤详解原料准备甲醇生产的原料主要是天然气和水。

天然气中的甲烷是甲醇的主要来源，通过气化反应转化为合成气。

蒸汽重整在蒸汽重整反应中，甲烷与蒸汽在高温高压条件下反应，生成一氧化碳和氢气。

这是甲醇合成反应的前驱步骤。

合成气净化合成气中可能含有二氧化碳、硫化氢等杂质，需要通过净化设备进行处理，以保证催化剂的稳定性和反应效果。

合成反应合成气在催化剂的作用下进行甲醇合成反应，生成甲醇。

合成气中的一氧化碳和氢气在特定温度下通过多级反应生成甲醇。

甲醇提取从反应产物中提取和纯化甲醇，通常采用蒸馏和结晶等工艺进行提纯，得到符合工业标准的甲醇产品。

结论甲醇生产工艺是一个复杂的过程，需要经过多个步骤的精心设计和操作才能获得高质量的产品。

通过合理控制反应条件、提高催化剂的活性和选择合适的分离工艺，可以提高甲醇生产效率和产品质量，满足不同需求。

以上是关于甲醇生产工艺流程图的介绍，希望能给您带来一些帮助和启发。

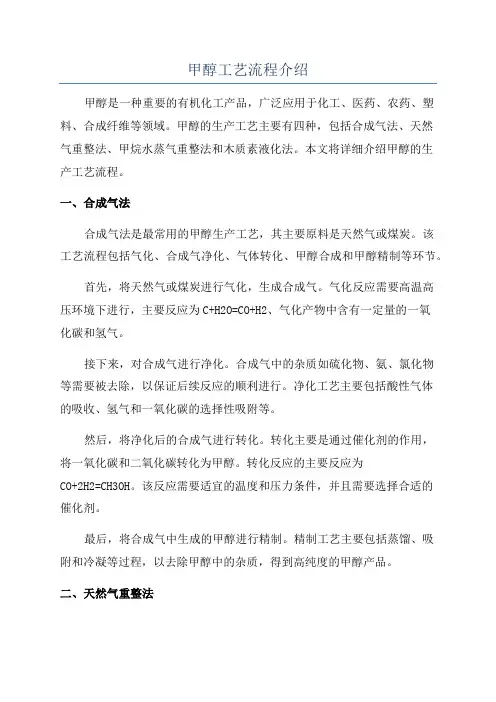

甲醇工艺流程介绍甲醇是一种重要的有机化工产品，广泛应用于化工、医药、农药、塑料、合成纤维等领域。

甲醇的生产工艺主要有四种，包括合成气法、天然气重整法、甲烷水蒸气重整法和木质素液化法。

本文将详细介绍甲醇的生产工艺流程。

一、合成气法合成气法是最常用的甲醇生产工艺，其主要原料是天然气或煤炭。

该工艺流程包括气化、合成气净化、气体转化、甲醇合成和甲醇精制等环节。

首先，将天然气或煤炭进行气化，生成合成气。

气化反应需要高温高压环境下进行，主要反应为C+H2O=CO+H2、气化产物中含有一定量的一氧化碳和氢气。

接下来，对合成气进行净化。

合成气中的杂质如硫化物、氨、氯化物等需要被去除，以保证后续反应的顺利进行。

净化工艺主要包括酸性气体的吸收、氢气和一氧化碳的选择性吸附等。

然后，将净化后的合成气进行转化。

转化主要是通过催化剂的作用，将一氧化碳和二氧化碳转化为甲醇。

转化反应的主要反应为CO+2H2=CH3OH。

该反应需要适宜的温度和压力条件，并且需要选择合适的催化剂。

最后，将合成气中生成的甲醇进行精制。

精制工艺主要包括蒸馏、吸附和冷凝等过程，以去除甲醇中的杂质，得到高纯度的甲醇产品。

二、天然气重整法天然气重整法是一种以天然气为原料生产甲醇的工艺。

该工艺流程包括重整、甲醇合成和甲醇精制等环节。

首先，将天然气进行重整反应，生成合成气。

重整反应主要是将天然气中的甲烷和水蒸气在催化剂的作用下进行反应，生成氢气和一氧化碳。

重整反应的主要反应为CH4+H2O=CO+3H2接下来，将重整反应生成的合成气进行甲醇合成。

甲醇合成反应的条件和催化剂与合成气法相似。

最后，对甲醇进行精制，得到高纯度的甲醇产品。

三、甲烷水蒸气重整法甲烷水蒸气重整法是一种以天然气为原料生产甲醇的工艺。

该工艺流程包括甲烷水蒸气重整、甲醇合成和甲醇精制等环节。

首先，将甲烷进行水蒸气重整反应，生成合成气。

重整反应的主要反应为CH4+H2O=CO+3H2接下来，将重整反应生成的合成气进行甲醇合成。

甲醇合成原理方法与工艺图1煤制甲醇流程示意图煤气经过脱硫、变换，酸性气体脱除等工序后，原料气中的硫化物含量小于0.1mg／m3。

进入合成气压缩机，经压缩后的工艺气体进入合成塔，在催化剂作用下合成粗甲醇，并利用其反应热副产3.9MPa中压蒸汽，降温减压后饱和蒸汽送入低压蒸汽管网，同时将粗甲醇送至精馏系统。

一、甲醇合成反应机理自CO加氢合成甲醇工业化以来，有关合成反应机理一直在不断探索和研究之中。

早期认为合成甲醇是通过CO在催化剂表面吸附生成中间产物而合成的，即CO是合成甲醇的原料。

但20世纪70年代以后，通过同位素示踪研究，证实合成甲醇中的原子来源于CO2，所以认为CO2是合成甲醇的起始原料。

为此，分别提出了CO和CO2合成甲醇的机理反应。

但时至今日，有关合成机理尚无定论，有待进一步研究。

为了阐明甲醇合成反应的模式，1987年朱炳辰等对我国C301型铜基催化剂，分别对仅含有CO或CO2或同时含有CO和CO2三种原料气进行了甲醇合成动力学实验测定，三种情况下均可生成甲醇，试验说明：在一定条件下，CO和CO2均可在铜基催化剂表面加氢生成甲醇。

因此基于化学吸附的CO连续加氢而生成甲醇的反应机理被人们普遍接受。

对甲醇合成而言，无论是锌铬催化剂还是铜基催化剂，其多相(非匀相)催化过程均按下列过程进行：①扩散——气体自气相扩散到气体一催化剂界面；②吸附——各种气体组分在催化剂活性表面上进行化学吸附；③表面吸附——化学吸附的气体，按照不同的动力学假说进行反应形成产物；④解析——反应产物的脱附；⑤扩散——反应产物自气体一催化剂界面扩散到气相中去。

甲醇合成反应的速率，是上述五个过程中的每一个过程进行速率的总和，但全过程的速率取决于最慢步骤的完成速率。

研究证实，过程①与⑤进行得非常迅速，过程②与④的进行速率较快，而过程③分子在催化剂活性界面的反应速率最慢，因此，整个反应过程的速率取决于表面反应的进行速率。

提高压力、升高温度均可使甲醇合成反应速率加快，但从热力学角度分析，由于CO、C02和H2合成甲醇的反应是强放热的体积缩小反应，提高压力、降低温度有利于化学平衡向生成甲醇的方向移动，同时也有利于抑制副反应的进行。

甲醇合成工艺简析
甲醇是一种重要的有机化学品，广泛应用于化工、医药、农药、染料、涂料、塑料等领域。

甲醇的合成工艺主要有三种：合成气法、天然气法和生物法。

下面将对这三种工艺进行简析。

一、合成气法
合成气法是甲醇工业生产中最主要的工艺路线之一。

该工艺路线是通过气相反应将合成气（一氧化碳和氢气的混合物）转化为甲醇。

该工艺路线主要分为三个步骤：合成气制备、甲醇合成和甲醇精制。

其中，合成气制备主要是通过煤气化、重油加氢、天然气重整等方法制备合成气；甲醇合成主要是通过催化剂将合成气转化为甲醇；甲醇精制则是通过蒸馏、吸附、萃取等方法将甲醇纯化。

二、天然气法
天然气法是近年来发展起来的一种甲醇合成工艺路线。

该工艺路线主要是通过天然气催化转化为合成气，再将合成气转化为甲醇。

该工艺路线相比于合成气法，具有能源消耗低、环保性好等优点。

但是，该工艺路线的技术难度较大，需要高效的催化剂和工艺流程。

三、生物法
生物法是一种新兴的甲醇合成工艺路线。

该工艺路线主要是通过微生物代谢将生物质转化为甲醇。

该工艺路线具有能源消耗低、环保性好等优点，但是目前该工艺路线的技术难度较大，需要进一步的研究和开发。

综上所述，甲醇合成工艺主要有三种：合成气法、天然气法和生物法。

每种工艺路线都有其优缺点，需要根据实际情况进行选择。

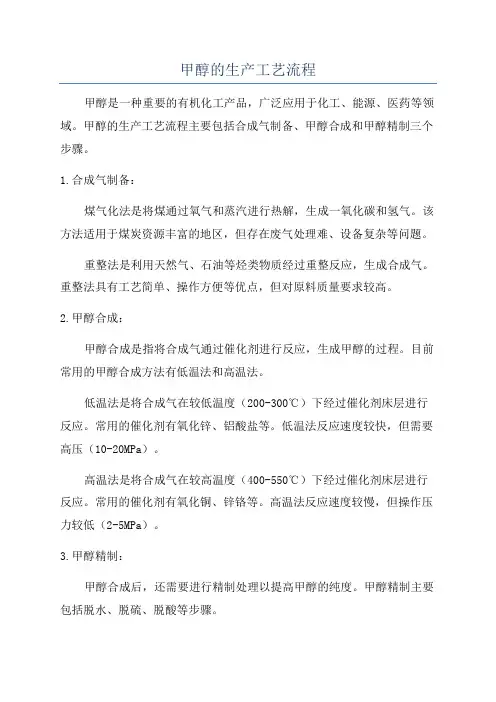

甲醇的生产工艺流程甲醇是一种重要的有机化工产品，广泛应用于化工、能源、医药等领域。

甲醇的生产工艺流程主要包括合成气制备、甲醇合成和甲醇精制三个步骤。

1.合成气制备：煤气化法是将煤通过氧气和蒸汽进行热解，生成一氧化碳和氢气。

该方法适用于煤炭资源丰富的地区，但存在废气处理难、设备复杂等问题。

重整法是利用天然气、石油等烃类物质经过重整反应，生成合成气。

重整法具有工艺简单、操作方便等优点，但对原料质量要求较高。

2.甲醇合成：甲醇合成是指将合成气通过催化剂进行反应，生成甲醇的过程。

目前常用的甲醇合成方法有低温法和高温法。

低温法是将合成气在较低温度（200-300℃）下经过催化剂床层进行反应。

常用的催化剂有氧化锌、铝酸盐等。

低温法反应速度较快，但需要高压（10-20MPa）。

高温法是将合成气在较高温度（400-550℃）下经过催化剂床层进行反应。

常用的催化剂有氧化铜、锌铬等。

高温法反应速度较慢，但操作压力较低（2-5MPa）。

3.甲醇精制：甲醇合成后，还需要进行精制处理以提高甲醇的纯度。

甲醇精制主要包括脱水、脱硫、脱酸等步骤。

脱水是将甲醇中的水分去除，常用的方法有蒸汽脱水、吸附脱水等。

脱硫是将甲醇中的硫化物去除，常用的方法有氧化脱硫、吸附脱硫等。

脱酸是将甲醇中的酸性物质去除，常用的方法有碱洗、脱酸剂吸附等。

此外，甲醇精制还包括甲醇的分馏和洗涤等步骤，以获得符合要求的甲醇产品。

总结起来，甲醇的生产工艺流程包括合成气制备、甲醇合成和甲醇精制三个步骤。

合成气制备是制备合成气的过程，甲醇合成是将合成气转化为甲醇的过程，甲醇精制是提高甲醇纯度的过程。

每个步骤都需要合适的催化剂和工艺参数控制，以确保甲醇的质量和产量。

甲醇合成的工艺流程和设备甲醇是一种重要的化工原料，广泛应用于化工、医药、食品等领域。

甲醇的合成工艺流程主要包括天然气制甲醇和煤制甲醇两种。

以下将以天然气制甲醇为例，介绍甲醇的合成工艺流程和设备。

1. 甲醇合成工艺流程甲醇的合成主要通过气相合成法进行，该方法通过一系列复杂的催化反应将一氧化碳和氢气合成甲醇。

具体的工艺流程如下：- 天然气→天然气净化→变化转换反应→合成气→合成气净化→合成气改质→甲醇合成→甲醇回收2. 甲醇合成设备甲醇合成设备主要包括催化反应器、冷凝器、分离塔等：- 催化反应器：将一氧化碳和氢气催化反应生成甲醇，需要具有较高的反应活性和选择性。

- 冷凝器：用于冷却和凝结合成气中的甲醇，使其形成液体甲醇。

- 分离塔：用于将液体甲醇从残余的气相中分离出来，保证甲醇的纯度和回收率。

3. 甲醇生产过程甲醇生产过程主要包括天然气的催化转变、合成气的制备、甲醇的合成和甲醇的回收等环节。

整个过程需要耗费大量的热能和电能，因此需要具备较为完备的能源设施和配套设备。

总的来说，甲醇的合成工艺流程较为复杂，需要涉及多个催化反应和分离过程，所需要的设备也比较繁杂。

企业在进行甲醇合成生产时，需要充分考虑到工艺流程和设备配置，确保生产过程的高效稳定。

甲醇是一种重要的化学品，其合成工艺的复杂性和对能源的依赖性使得甲醇工业在全球范围内备受关注。

天然气制甲醇是目前全球最为主流的甲醇生产工艺。

下面将详细介绍甲醇的合成工艺流程和设备，以及在甲醇生产过程中可能出现的关键技术和挑战。

4. 甲醇合成过程甲醇的合成工艺主要涉及以下几个过程：4.1 天然气制备合成气首先，天然气需要在天然气净化设备中进行净化处理，去除其中的硫化氢、二氧化碳和水等杂质。

通过石灰石和干燥剂的吸附、脱硫等处理，可使天然气达到合成气制备的要求。

然后，经催化转化反应，天然气中的甲烷和水蒸气进行高温反应，生成一氧化碳和氢气，形成合成气。

4.2 合成气的制备合成气是由一氧化碳和氢气所组成的气体混合物，它是甲醇合成的重要中间产物。

甲醇合成原理方法与工艺图1 煤制甲醇流程示意图煤气经过脱硫、变换，酸性气体脱除等工序后，原料气中的硫化物含量小于0.1mg／m3。

进入合成气压缩机，经压缩后的工艺气体进入合成塔，在催化剂作用下合成粗甲醇，并利用其反应热副产3.9MPa 中压蒸汽，降温减压后饱和蒸汽送入低压蒸汽管网，同时将粗甲醇送至精馏系统。

一、甲醇合成反应机理自CO加氢合成甲醇工业化以来，有关合成反应机理一直在不断探索和研究之中。

早期认为合成甲醇是通过CO在催化剂表面吸附生成中间产物而合成的，即CO是合成甲醇的原料。

但20世纪70年代以后，通过同位素示踪研究，证实合成甲醇中的原子来源于CO2，所以认为CO2是合成甲醇的起始原料。

为此，分别提出了CO和CO2合成甲醇的机理反应。

但时至今日，有关合成机理尚无定论，有待进一步研究。

为了阐明甲醇合成反应的模式，1987年朱炳辰等对我国C301型铜基催化剂，分别对仅含有CO或CO2或同时含有CO和CO2三种原料气进行了甲醇合成动力学实验测定，三种情况下均可生成甲醇，试验说明：在一定条件下，CO和CO2均可在铜基催化剂表面加氢生成甲醇。

因此基于化学吸附的CO连续加氢而生成甲醇的反应机理被人们普遍接受。

对甲醇合成而言，无论是锌铬催化剂还是铜基催化剂，其多相(非匀相)催化过程均按下列过程进行：①扩散——气体自气相扩散到气体一催化剂界面；②吸附——各种气体组分在催化剂活性表面上进行化学吸附；③表面吸附——化学吸附的气体，按照不同的动力学假说进行反应形成产物；④解析——反应产物的脱附；⑤扩散——反应产物自气体一催化剂界面扩散到气相中去。

甲醇合成反应的速率，是上述五个过程中的每一个过程进行速率的总和，但全过程的速率取决于最慢步骤的完成速率。

研究证实，过程①与⑤进行得非常迅速，过程②与④的进行速率较快，而过程③分子在催化剂活性界面的反应速率最慢，因此，整个反应过程的速率取决于表面反应的进行速率。

提高压力、升高温度均可使甲醇合成反应速率加快，但从热力学角度分析，由于CO、C02和H2合成甲醇的反应是强放热的体积缩小反应，提高压力、降低温度有利于化学平衡向生成甲醇的方向移动，同时也有利于抑制副反应的进行。

甲醇合成原理方法与工艺甲醇是一种重要的化学品和能源材料，其合成方法和工艺有多种。

下面将介绍几种常见的甲醇合成原理方法与工艺。

1.一步合成法一步合成法是将合成气（一氧化碳和氢气）在催化剂作用下直接转化为甲醇。

常用的催化剂有氧化锌和铜、氧化物和铁、氧化铬等。

合成气经过低温换热器和冷凝器后，进入氢气含量调节器，以调整合成气中CO和H2的比例。

然后，合成气进入反应器，在催化剂的作用下发生甲醇合成反应。

反应后的混合气经过冷凝器冷却，生成液相产物甲醇。

2.二步合成法二步合成法是将合成气先转化为甲醛，再将甲醛转化为甲醇。

该方法一般采用低温和高压条件进行反应，反应路线较复杂。

首先，合成气通过蒸汽重整反应器进行重整反应，产生含有甲醛的气体混合物。

然后，将气体混合物经过冷凝器冷却，生成液态的甲醛。

接下来，甲醛经过换热器的加热，进入甲醇合成反应器，通过催化剂的作用，甲醛与氢气发生反应生成甲醇。

反应后的产物通过冷却和分离工艺得到甲醇。

3.生物质转化法生物质转化法是利用生物质资源（如木材、秸秆等）通过气化或水解等方式制备合成气，再将合成气转化为甲醇。

在生物质气化过程中，原料经过热解、气化和转化等步骤，最终得到合成气。

合成气进一步通过合成反应，生成甲醇。

该方法可综合利用生物质资源，并具有可持续发展的特点。

甲醇合成的工艺包括前处理、合成反应和后处理三个阶段。

前处理包括合成气净化和控制气体比例，以保证反应物的质量和比例适合甲醇合成反应。

合成反应阶段通过调节反应温度、压力和催化剂的制备和加载等方式，控制甲醇合成反应的速率和选择性。

后处理阶段主要是通过冷却器、冷凝器和分离器等设备，将反应产物分离和纯化，得到高纯度的甲醇。

甲醇合成方法和工艺的选择取决于资源条件、技术水平、经济效益等因素。

不同的方法和工艺都有其优点和局限性，需要根据具体情况进行选择。

随着科学技术的进步和环境保护要求的提高，新的合成方法和工艺也在不断研究和发展中，以提高甲醇合成的效率和环境友好性。
