电子膨胀阀的原理与实际应用专业

电子膨胀阀的工作原理及控制电子膨胀阀——吸气过热度控制吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力 P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。

以保持蒸发器需要的供液量。

电子膨胀阀的步进电机是根据蒸发器出口压力 P1变化、压缩机吸气过热度变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制过热度。

另外，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定电子膨胀阀可在10--100的范围内进行精确调节，且调节范围可根据不同产品的特性进行设定。

选用电子膨胀阀——吸气过热度控制，机组无论在标准工况下、变工况、满负荷、变负荷运行维持较高的 COP 值水平。

电子膨胀阀——吸气过热度控制制冷系统原理图电子膨胀阀——液位控制液位控制系统由电子膨胀阀、液位传感器、液位控制器组成。

当蒸发器内的液面上下变化时，蒸发器内的液位传感器将液位变动的比例关系用4-20mA 信号传给液位控制器液位控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，使其开度增大、减小，以保持制冷剂液位在限定的范围内。

电子膨胀阀的步进电机是根据制冷剂液位变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制蒸发液位。

选用电子膨胀阀——液位控制，机组无论在标准工况下、变工况、满负荷、变负荷运行均维持较高的 COP 值水平。

电子膨胀阀——液位控制一般应用在吸气过热度低于2℃的制冷装置，而电子膨胀阀——吸气过热度一般应用在吸气过热度5℃左右的制冷装置，因此前者比后者更能有效的利用蒸发面积，提高蒸发负荷，获取更高的 COP 值。

三花电子膨胀阀概述三花电子膨胀阀是一种用于控制制冷循环中制冷剂流量的装置。

它通过调节膨胀阀的开启程度，控制制冷剂的流量，从而实现对制冷系统的温度和压力的调节。

三花电子膨胀阀具有高精度、高响应速度的特点，广泛应用于商用和家用制冷设备中。

结构和工作原理三花电子膨胀阀主要由电磁阀、膨胀元件和控制电路组成。

膨胀元件一般采用热敏元件，当制冷循环中的液体制冷剂进入膨胀元件时，膨胀元件因受热而膨胀，导致膨胀阀的开度增大，从而增加制冷剂的流量。

控制电路通过测量温度和压力等参数，调节电磁阀的开启程度，从而控制膨胀阀的开度，实现对制冷剂流量的精确控制。

特点和优势1.高精度：三花电子膨胀阀采用先进的传感器和调节装置，能够实现对制冷剂流量的精确控制，保证制冷系统的稳定运行和高效性能。

2.高可靠性：三花电子膨胀阀采用优质材料和精密加工工艺，具有良好的耐腐蚀性和抗磨损性，能够长期稳定运行，减少系统故障和维修成本。

3.高响应速度：三花电子膨胀阀具有快速的响应速度，能够迅速调节制冷剂流量，适应多种工况要求，提高制冷系统的动态性能。

4.省能节电：三花电子膨胀阀能够根据实时需求精确调节制冷剂流量，避免制冷系统的过量制冷或不足制冷现象，提高系统能效，降低能耗。

5.易于安装和维护：三花电子膨胀阀结构简单、紧凑，安装方便，不需要额外的冷却装置，减少了安装和维护的人力和成本投入。

应用领域三花电子膨胀阀广泛应用于商用和家用制冷设备中，包括空调、冷柜、冷藏车等。

其高精度、高可靠性和高响应速度的特点使其能够适应不同的制冷需求，并且在能源节约和环境保护方面具有重要意义。

使用注意事项1.安装时应注意膨胀阀的方向和位置，避免与其他设备发生冲突。

2.在使用过程中，应定期检查膨胀阀的工作状态，确保其正常运行。

3.避免膨胀阀过度受热或过度冷却，以免影响其性能和寿命。

4.若出现膨胀阀无法正常调节制冷剂流量的情况，应及时联系售后服务进行维修。

总结三花电子膨胀阀是一种用于控制制冷循环中制冷剂流量的重要装置。

冷库电子膨胀阀的工作原理及应用工作原理冷库电子膨胀阀是一种用于调节冷媒流量的装置，其主要原理是通过改变膨胀阀的开度，控制冷媒的流量，以实现对冷库温度的调节。

电子膨胀阀由控制器、膨胀阀和传感器组成。

控制器通过接收传感器的反馈信号，计算出当前温度与设定温度之间的差值，然后输出相应的信号控制膨胀阀的开度。

膨胀阀中的传感器可以测量冷媒的温度和压力。

当冷媒温度超过设定值时，传感器会发送信号给控制器，控制器则会相应地增加膨胀阀的开度，增加冷媒的流量。

反之，当冷媒温度低于设定值时，控制器会减小膨胀阀的开度，减少冷媒的流量。

通过不断调节膨胀阀的开度，冷库电子膨胀阀可以实现精确的温度控制，保持冷库内的温度稳定。

应用冷库电子膨胀阀广泛应用于各种大型冷库和冷藏室中，其具有以下优点：1.精确控制温度：冷库电子膨胀阀通过调节冷媒流量，可以精确控制冷库内的温度，确保冷藏食品的质量和安全。

2.节能高效：相比传统的机械膨胀阀，电子膨胀阀具有更高的控制精度和响应速度，可以更快地调节冷媒流量，提高冷库的能效。

3.稳定性好：冷库电子膨胀阀通过传感器实时监测冷媒温度和压力，可以快速调整膨胀阀的开度，保持冷库内的温度稳定。

4.可远程监控：部分冷库电子膨胀阀具有远程监控功能，可以从任何地方对冷库的温度进行监控和控制，方便管理和操作。

5.适应性强：冷库电子膨胀阀适用于各种冷媒和冷库系统，可以灵活应对不同的应用场景和需求。

使用技巧在使用冷库电子膨胀阀时，我们需要注意以下几个方面：1.正确安装：冷库电子膨胀阀需要正确安装在冷库的冷凝器上，保证冷媒流经膨胀阀进行调节。

2.设置合理的温度范围：根据冷货的要求，合理设置冷库电子膨胀阀的温度范围，在设定温度范围内，膨胀阀能够精确控制温度。

3.定期检查和维护：定期检查膨胀阀的工作状态和传感器的准确性，及时清洁和更换损坏的部件。

4.合理使用：在使用过程中，避免频繁调节温度，以免影响膨胀阀的寿命和稳定性。

5.与其它设备配合使用：冷库电子膨胀阀通常需要与其它冷库设备，如压缩机、冷凝器等配合使用，确保整个系统的正常运行。

电子澎胀阀的工作原理
电子膨胀阀（Electronic Expansion Valve，EXV）是一种利用
电子控制的可调节节流装置，用于汽车空调、冷冻设备和空调系统等。

其主要工作原理如下：
1. 传感器监测：电子膨胀阀内部搭载传感器，通过感知系统中的压力、温度和流量等参数，实时监测制冷系统的工作状态。

2. 控制信号：传感器通过数据采集将监测到的参数发送给控制器（逻辑控制单元），控制器根据监测数据进行计算和分析，并生成相应的控制信号。

3. 电磁激励：控制信号经过控制器后，传送至电磁阀或驱动电机。

电磁阀或驱动电机根据控制信号的大小来调节打开或关闭，控制节流阀的开度。

4. 调节节流：当电磁阀或驱动电机开启时，节流阀会打开，从而增大节流区域，使制冷剂通过节流阀的流量增加。

反之，当电磁阀或驱动电机关闭时，节流阀会关闭，节流区域减小，从而减少制冷剂的流量。

5. 温度控制：通过调节电子膨胀阀的开度，可以控制制冷剂在蒸发器内的流量，达到控制蒸发器出口温度的目的。

通过不断的调节，可以实现精确的温度控制和稳定的制冷效果。

总结起来，电子膨胀阀通过传感器感知制冷系统的参数，并通过控制信号调节电磁阀或驱动电机的开度，从而控制节流阀的
开合程度，实现对制冷剂流量的精确控制，提高制冷系统的效能和稳定性。

电子膨胀阀控制原理电子膨胀阀是一种用于调节制冷系统中制冷剂流量的关键设备。

它通过控制制冷剂的流动来实现对制冷系统的温度和压力的精确调节，从而确保制冷系统的稳定运行和高效工作。

本文将介绍电子膨胀阀的控制原理，以帮助读者更好地理解其工作原理和应用。

电子膨胀阀的控制原理主要包括两个方面，传感器检测和控制模块调节。

首先，传感器检测制冷系统中的温度、压力等参数，并将这些参数转化为电信号传输给控制模块。

控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。

在电子膨胀阀中，温度传感器和压力传感器是起着关键作用的传感器。

温度传感器可以实时监测制冷系统中的温度变化，将温度信号传输给控制模块。

控制模块根据接收到的温度信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对温度的要求。

而压力传感器则可以实时监测制冷系统中的压力变化，将压力信号传输给控制模块。

控制模块根据接收到的压力信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对压力的要求。

此外，控制模块也起着至关重要的作用。

控制模块接收传感器传来的信号后，会根据预设的控制算法和逻辑进行处理，并输出控制信号，以调节电子膨胀阀的开度。

控制模块通常采用先进的微处理器和控制芯片，具有高精度、高稳定性和快速响应的特点，能够实现对电子膨胀阀的精确控制，确保制冷系统的稳定运行和高效工作。

总的来说，电子膨胀阀的控制原理是通过传感器检测制冷系统中的温度、压力等参数，将这些参数转化为电信号传输给控制模块，控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。

通过这种方式，电子膨胀阀能够实现对制冷系统的快速响应和精准调节，确保制冷系统的稳定运行和高效工作。

希望本文能够帮助读者更好地理解电子膨胀阀的控制原理，为相关领域的研究和应用提供参考。

电子膨胀阀控制原理电子膨胀阀是一种用于控制制冷循环中制冷剂流动的重要设备，其控制原理对于制冷系统的性能和效率具有至关重要的影响。

本文将介绍电子膨胀阀的控制原理，以及其在制冷系统中的作用和应用。

电子膨胀阀是一种通过电子控制来调节制冷剂流量的装置，它可以根据系统需求实时调整制冷剂的流动，从而实现对制冷系统的精确控制。

电子膨胀阀通常由电子控制单元、电动执行机构和膨胀阀本体组成。

电子控制单元接收来自制冷系统的传感器信号，并根据预设的控制算法计算出所需的膨胀阀开度，然后通过电动执行机构来实现对膨胀阀开度的调节。

电子膨胀阀的控制原理主要包括两个方面，一是根据系统负荷实时调节制冷剂流量，二是根据蒸发压力来控制膨胀阀的开度。

在制冷系统运行过程中，系统负荷会不断变化，而电子膨胀阀能够通过电子控制单元实时监测系统负荷的变化，并相应调节制冷剂的流量，以满足系统的需求。

同时，电子膨胀阀还可以通过监测蒸发压力来实现对膨胀阀开度的控制，从而保持系统在不同工况下的稳定运行。

在制冷系统中，电子膨胀阀的作用主要体现在以下几个方面，一是调节制冷剂的流量，保证蒸发器内的制冷剂能够充分蒸发，从而实现制冷效果；二是控制系统的回热量，保持系统的稳定运行；三是提高系统的能效，通过精确控制制冷剂流量，减少系统能耗，提高系统的能效比。

电子膨胀阀在制冷系统中的应用越来越广泛，其优点在于能够实现对制冷系统的精确控制，提高系统的稳定性和能效。

与传统的机械膨胀阀相比，电子膨胀阀具有更高的调节精度和响应速度，能够更好地适应系统负荷的变化，从而提高系统的性能和效率。

总之，电子膨胀阀通过电子控制实现对制冷剂流量的精确调节，其控制原理包括根据系统负荷实时调节制冷剂流量和根据蒸发压力来控制膨胀阀的开度。

在制冷系统中，电子膨胀阀能够实现对系统的精确控制，提高系统的稳定性和能效，因此在现代制冷系统中得到了广泛的应用。

膨胀阀的工作原理与作用膨胀阀是一种常用的流体控制装置，广泛应用于各种工业领域。

它的工作原理和作用对于流体系统的稳定运行起着至关重要的作用。

膨胀阀的工作原理主要是利用流体的压力和温度变化来控制流体的流动。

当流体通过膨胀阀时，由于管道的减径和阀门的限制，流体的速度和压力都会发生变化。

在这个过程中，流体的温度也会随之变化。

膨胀阀通过对流体压力和温度的控制，实现对流体流动的调节和控制。

膨胀阀的作用主要体现在以下几个方面：1. 控制流体压力，膨胀阀可以通过对流体的流速和流量进行调节，从而实现对流体压力的控制。

当流体压力超过一定范围时，膨胀阀会自动调节阀门的开启程度，使流体的压力保持在设定的范围内。

2. 节能减排，膨胀阀在流体系统中起着节能减排的作用。

通过合理的控制流体的流动，可以减少流体系统的能耗，降低生产成本。

同时，膨胀阀的调节还可以减少流体系统的泄漏，减少对环境的影响。

3. 保护设备安全，膨胀阀可以对流体系统中的设备起到保护作用。

通过对流体压力和流速的调节，可以避免设备因过载或过压而受损，延长设备的使用寿命。

4. 稳定流体流动，膨胀阀可以稳定流体的流动，避免流体在管道中的冲击和振荡，保证流体的稳定输送。

总的来说，膨胀阀的工作原理和作用是通过对流体的压力和温度进行控制，实现对流体流动的调节和控制，从而保证流体系统的稳定运行。

在工业生产中，膨胀阀扮演着重要的角色，对于提高生产效率、保护设备安全、节能减排等方面都起着不可替代的作用。

因此，对膨胀阀的工作原理和作用有深入的理解，对于流体控制领域的工程师和技术人员来说是至关重要的。

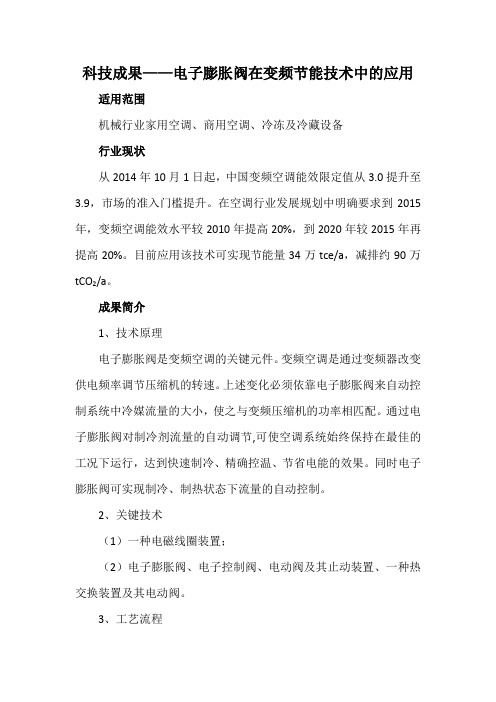

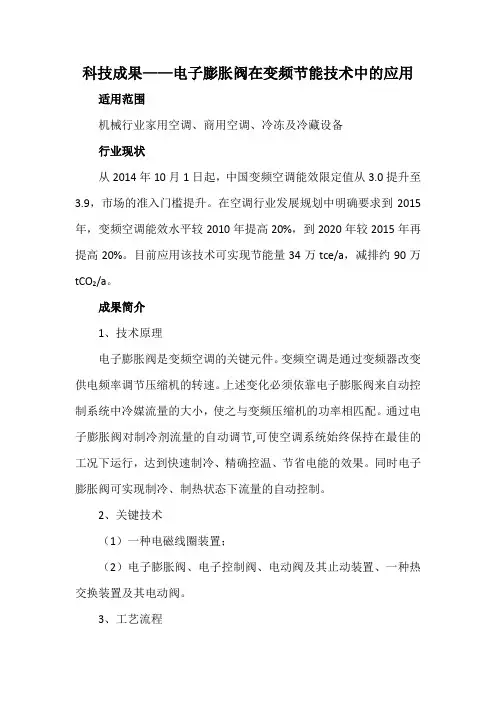

科技成果——电子膨胀阀在变频节能技术中的应用适用范围机械行业家用空调、商用空调、冷冻及冷藏设备行业现状从2014年10月1日起，中国变频空调能效限定值从3.0提升至3.9，市场的准入门槛提升。

在空调行业发展规划中明确要求到2015年，变频空调能效水平较2010年提高20%，到2020年较2015年再提高20%。

目前应用该技术可实现节能量34万tce/a，减排约90万tCO2/a。

成果简介1、技术原理电子膨胀阀是变频空调的关键元件。

变频空调是通过变频器改变供电频率调节压缩机的转速。

上述变化必须依靠电子膨胀阀来自动控制系统中冷媒流量的大小，使之与变频压缩机的功率相匹配。

通过电子膨胀阀对制冷剂流量的自动调节,可使空调系统始终保持在最佳的工况下运行，达到快速制冷、精确控温、节省电能的效果。

同时电子膨胀阀可实现制冷、制热状态下流量的自动控制。

2、关键技术（1）一种电磁线圈装置；（2）电子膨胀阀、电子控制阀、电动阀及其止动装置、一种热交换装置及其电动阀。

3、工艺流程电子膨胀阀由阀体和线圈两部分组成，其工艺流程不同。

阀体部分工艺重点在于机加工、装配、焊接和总装检测；线圈部分重点在于线包的制作、封装以及电气性能检测。

阀体由三部分组装焊接而成，阀组部件的零件需要先通过，车加工→组装→炉焊→螺母压配等工序；转子部件从车加工的丝杆开始需要经过：磁体注塑→止动部焊接→阀针压配组装→转子着磁等工序；上述两个部件再配套止动器部件组装后进行激光焊密封，最后进行阀体总成的在线性能检测。

线圈需要通过骨架注塑→绕线→线头处理→导磁体组装→注塑封装→外壳焊接→线圈电气性能检测等工序。

主要技术指标1、气密性4.2MPa×1min无泄漏；2、耐压6.3MPa×3min无变形；3、破坏压力16.8MPa×1min无开裂；4、阀口泄漏≤600ml/min；5、逆向开阀压差≥2.11MPa；6、最大动作压差≥3.43MPa；7、绝缘电阻≥100ΜΩ，电气强度AC500V/50Hz1min无闪络或击穿；8、线圈温升≤60K；9、寿命耐久≥10万次。

空调电子膨胀阀工作原理
空调电子膨胀阀是一种用于控制冷媒流量的装置，它通常安装在空调系统中的室内机或室外机内部。

电子膨胀阀的主要工作原理如下：
1. 控制信号输入：空调系统的控制器向电子膨胀阀发送控制信号，根据室内温度和设定温度差异来调节膨胀阀的工作状态。

2. 芯片解读信号：电子膨胀阀内置一个芯片，该芯片会解读控制信号，根据信号的大小和频率来确定膨胀阀的开度。

3. 驱动电机工作：根据控制信号，电子膨胀阀的驱动电机会开始工作，产生一个力矩来带动阀芯的运动。

4. 阀芯调节膨胀阀开度：驱动电机的转动会使阀芯移动，从而调节膨胀阀的开度。

开度的大小决定了冷媒流量的多少。

5. 冷媒流量调节：膨胀阀的开度变化会导致冷媒流量的调节。

当室内温度过高时，电子膨胀阀会开启更大的开度，增加冷媒流量，从而提高制冷效果。

反之，当室内温度接近设定温度时，膨胀阀会减小开度，降低冷媒流量。

通过以上工作原理，电子膨胀阀可以实现对制冷系统的精确控制，提高空调系统性能和效率，并保持室内温度在设定范围内的稳定。

电子膨胀阀原理电子膨胀阀是一种广泛应用于制冷与空调系统的关键组件，其作用是通过电子控制来调节制冷剂的流量，从而实现对系统的温度和压力的控制。

本文将介绍电子膨胀阀的原理及其工作过程。

1. 原理介绍电子膨胀阀的工作原理基于热力学的物理性质。

当制冷剂流经膨胀阀时，由于通过阀门的截面积减小，制冷剂的流速减慢，从而导致其静压力增加。

同时，由于膨胀阀内存在流体的阻力，制冷剂的压力也会发生变化。

电子膨胀阀利用此原理通过电子控制来实现对制冷剂的流量和压力的精确调节。

2. 结构与组成电子膨胀阀主要由以下几部分组成：1) 阀体：负责导流并控制制冷剂的流量。

2) 气动阀芯：通过电子控制信号来控制阀芯的开启和关闭，从而影响制冷剂的流量。

3) 电子控制单元：接收各种传感器信号，并根据设定值对阀芯的开度进行控制。

4) 温度传感器：用于感知系统的温度，将温度信号传递给电子控制单元。

5) 压力传感器：用于感知系统的压力，将压力信号传递给电子控制单元。

3. 工作过程电子膨胀阀的工作过程可以分为以下几个步骤：1) 感知参数：电子膨胀阀通过温度传感器和压力传感器感知制冷系统的温度和压力参数。

2) 信号处理：电子控制单元接收到传感器传递的温度和压力信号后，根据设定的温度值和流量要求进行信号处理。

3) 阀芯控制：根据信号处理结果，电子控制单元通过控制气动阀芯的开度来调节制冷剂的流量。

4) 流量调节：阀芯的开度决定了流经阀门的制冷剂的流量大小，进而影响制冷系统的温度和压力。

5) 反馈控制：电子控制单元持续监测制冷系统的温度和压力，并根据实际情况对阀芯的开度进行调整，以保持系统的稳定工作状态。

4. 优势与应用电子膨胀阀相对于传统的机械膨胀阀具有以下优势：1) 精确控制：电子控制单元可以根据实际需求对膨胀阀的开度进行精确控制，从而实现对制冷剂流量和压力的精确调节。

2) 响应迅速：电子膨胀阀的响应速度快，能够迅速调节制冷系统的工作状态，提高系统的工作效率。

电子膨胀阀的原理电子膨胀阀（Electronic Expansion Valve）是一种用于调节制冷剂流量的装置，广泛应用于空调、冷冻设备等领域。

它通过精确控制制冷剂的流量，实现恒定的温度控制，提高系统的效率和稳定性。

本文将介绍电子膨胀阀的原理以及其在制冷系统中的应用。

一、电子膨胀阀的基本原理1. 液体膨胀原理电子膨胀阀的基本原理是基于液体膨胀效应。

当液体通过狭窄的通道流动时，流速增大，由于液体惯性的影响，流体压力降低。

这种现象被称为膨胀。

电子膨胀阀利用这种膨胀效应来控制制冷剂的流量。

2. 电子控制原理电子膨胀阀通过内部传感器感知制冷系统的工作参数，如温度、压力等，并将这些数据传送给控制器。

控制器根据预设的参数进行计算，确定最佳的膨胀阀开度，并通过电磁阀进行精确的调节。

二、电子膨胀阀的工作过程1. 传感器检测电子膨胀阀内置有温度和压力传感器，用于实时监测制冷系统中的工作参数。

传感器将检测到的数据传送给控制器，控制器根据这些数据进行分析和计算。

2. 控制信号输出根据传感器检测到的数据，控制器确定最佳的膨胀阀开度，并通过输出控制信号给电磁阀。

控制信号的强弱决定了膨胀阀的开度大小，从而控制制冷剂的流量。

3. 调节制冷剂流量电磁阀接收到控制信号后，根据信号的强弱控制阀芯的开度。

阀芯打开时，制冷剂可以通过阀门进入膨胀阀，当阀芯关闭时，制冷剂的流动被截断。

4. 温度控制电子膨胀阀通过精确的信号控制，调节制冷剂的流量，从而实现对制冷系统中温度的精确控制。

当温度达到设定值时，控制器会相应地调整膨胀阀的开度，使制冷剂流量减小，从而保持恒定的温度。

三、电子膨胀阀的优势1. 高精度控制电子膨胀阀通过传感器和控制器的协调工作，可以实现对制冷剂的精确控制。

相比传统机械膨胀阀，其调节精度更高，能够满足复杂的控制需求。

2. 高效节能由于电子膨胀阀能够精确控制制冷剂的流量，使制冷系统能够按需供给冷量，避免能量的浪费。

同时，它也可以根据外部条件的变化，自动调整系统的工作参数，以提高系统的效率和节能。

电子膨胀阀原理、调试和故障维修一、工作原理电子膨胀阀是一种新型的节流装置，它适应了制冷机电一体化的发展要求，实现了微机直接控制和调节制冷循环，具有热力膨胀阀无法比拟的优良特性，为制冷系统的智能化控制提供了条件，是一种很有发展前途的自控节能元件电子膨胀阀系统原理1．1 系统组成· 电子膨胀阀阀体ETS· 控制器EKC312,驱动器EKD316 · 压力传感器AKS33 · 温度传感器AKS11 1．2 各个部件的作用· 电子膨胀阀，负责根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适过热度。

· 压力传感器：负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。

· 温度传感器：可以根据温度的不同电阻值也不同。

· 控制器：控制器是该系统的核心器件，作用类似于人体大脑。

控制器可以接受压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号。

根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。

正常运转时，控制器显示系统的实际过热度。

· 驱动器：接受外部电压或电流信号，驱动电子膨胀阀运行。

电子膨胀阀的特点是调节范围大、动作迅速灵敏、调节精密、稳定可靠。

制冷剂在电子膨胀阀中可以正、逆两个方向流动，避免了热力膨胀阀只有一个方向的缺点。

用于热泵时可使制冷系统大为简化。

制冷系统停机时，电子膨胀阀可以完全关闭，使制冷剂进口处无需安装电磁阀。

二、安装注意事项提示：安装电子膨胀阀时应注意以下几点：1．电机应位于正上方，与阀体轴心垂直（±15°），以防止电机的润滑油沉积在阀底部，使系统和阀体的性能受到影响；2．在阀入口处安装100～120目的过滤网，以防止异物进入；3.焊接时，阀体部分的温度不能超过120℃，用水冷却（为防止树脂材料热变形）时，阀体内不能进水。

电子膨胀阀工作原理图
电子膨胀阀是一种用于控制制冷系统中制冷剂流动的重要设备，其工作原理图如下所示：
首先，制冷系统中的高压制冷剂通过进气口进入电子膨胀阀的阀体内部。

阀体内部包含了一个小孔，称为节流孔，当高压制冷剂通过这个小孔流出时，压力会急剧下降，同时温度也会急剧下降。

随后，温度传感器会监测到制冷系统中的温度变化，并将这些信息传送给电子控制器。

电子控制器会根据温度传感器的反馈信号来控制电子膨胀阀的开合程度，从而调节制冷剂的流动速度和量。

在电子控制器的指令下，电磁铁会对阀芯施加力量，使得阀芯的位置发生微小的变化，从而改变节流孔的大小，进而调节制冷剂的流动量。

这样，制冷系统中的制冷剂就可以按照需要被释放到蒸发器中，完成制冷循环过程。

通过这种方式，电子膨胀阀可以实现对制冷系统中制冷剂流量的精确控制，从而确保制冷系统的稳定运行和高效工作。

总结：
电子膨胀阀是制冷系统中的重要组成部分，其工作原理是通过电子控制器对阀芯位置的微小调节，来实现对制冷剂流量的精确控制。

这种精确控制能够确保制冷系统的稳定运行和高效工作，从而满足不同环境条件下的制冷需求。

因此，电子膨胀阀在现代制冷技术中具有着重要的应用价值。

电子膨胀阀工作原理
电子膨胀阀（Electronic Expansion Valve，EEV）是一种用于
调节制冷系统中制冷剂的流量和压力的设备。

其工作原理如下：
1. 传感器测量温度：EEV通常配备有一个温度传感器，用于
测量制冷系统中某个位置的温度。

2. 控制器收集信号：温度传感器测量的温度数值会被传输给控制器。

控制器会根据预设的温度值和实际测量的温度值之间的差异来判断是否需要调整制冷系统的流量。

3. 电子控制：当控制器确定需要调整流量时，它会发送一个电子信号给EEV。

根据控制器发送的信号，EEV内部的电磁阀
会相应开启或关闭。

4. 流量调节：当电磁阀打开时，制冷剂可以通过EEV流动；
当电磁阀关闭时，制冷剂无法通过EEV流动。

通过控制电磁
阀的开闭，EEV可以调节制冷剂的流量。

5. 控制压力：通过调节制冷剂的流量，EEV还可以控制制冷
系统中的压力。

当需要降低压力时，EEV会关闭电磁阀，减
少制冷剂的流量；当需要增加压力时，EEV会打开电磁阀，
增加制冷剂的流量。

综上所述，电子膨胀阀通过接收控制器发送的信号来调节制冷系统中制冷剂的流量和压力，从而实现对制冷系统的精确控制。

电子膨胀阀工作原理与故障处理全套一、电子膨胀阀的工作原理在变频空调制冷系统中是根据微处理器电路程序、压缩机运行频率、运行电流、制冷系统运行压力值、传感器感知温度值的变化精确控制电子膨胀阀的开度大小，调整最佳制冷剂流量使空调运行最佳状态。

电子膨胀阀的公共端与2、3、4、5、正常均为44Q。

公共端接12V ,其余4根通往CPU控制电路。

断电时电子膨胀阀应复位，这时可通过听到有"咯嗒"的声音，感觉是否振动来判定阀芯是否有问题。

注意！这个是拿某厂家的线圈举例，其他厂家的线色可能不一致但公共端都统一在最边缘，现场需用万用表查找公共端。

在关机状态下，阀芯一般处在最大开度，拔了线圈插头，然后开机运行如果制冷剂无法通过，可以判定阀芯卡死了。

正常情况下，开停机有"咯嗒”的响声制冷时用手摸电子膨胀阀的两端，进口处是温的，出口处是凉的。

二.电子膨胀阀的常见故障故障现象1 :电子膨胀阀的阀门处于全闭状态。

分析检修：正常时，电子膨胀阀在通电前，针阀处于打开位置。

阀体出厂时阀开度是480个脉冲，但由于转子是通过螺纹结构固定，在运输过程中可能会由于振动而使转子位置发生改变，最终使阀门处于全闭状态。

遇此故障时，上电后进行复位操作即可，以确保阀体处于开的状态，这样才能通过步进电机控制针阀开度的大小，从而调节膨胀阀的流量。

故障现象2 :开机后，电子膨胀阀内有噪音。

分析检修：如果噪音过大，表明其内部器件卡滞，需整体更换加以解决。

值得一提的是，若接通电源时阀体内有"咔嗒" 声，这是正常现象。

在空调通电后，电控板会给电子膨胀阀送来全开或者全闭的脉冲，这时电子膨胀阀的转子转到最大开度时，与限位装置碰撞，发出"咔嗒"摩擦音。

当空调系统内充满了冷媒，转子转动的阻力加大以及声音的传播方式有所改变时，电子膨胀阀的动作音会变得很小。

故障现象3 :电子膨胀阀不动作。

分析检修：接通电源时，先听阀体内有无"咔嗒"声，如无，则检查阀体是否完全套入线圈，线圈与电路板连接是否正常，线圈供电电压是否符合要求(12V±1.2V ) o若上述检查均正常，则检查阀体能否全开，如不能，则表明阀体已坏，需换新。
