基础定位放线记录

基坑定位和测量放线施工方案基坑定位和测量放线是建筑工程施工中至关重要的环节，它直接关系到建筑结构的安全和整体施工进度。

合理的放线方案是施工的基础，本文将就基坑定位和测量放线的施工方案进行探讨和总结。

一、前期准备工作在进行基坑定位和测量放线之前，必须进行充分的前期准备工作，包括以下内容：1.调研分析：对工程场地进行全面的调研分析，了解场地地形、土质情况、地下管线等情况，为后续施工做好准备。

2.设计方案：根据工程设计图纸，确定基坑位置、尺寸等关键参数，制定放线施工方案。

3.技术人员培训：培训相关技术人员，确保他们熟练掌握测量仪器的使用方法和基坑定位的技术要点。

二、基坑定位基坑定位是基坑施工的第一步，正确的定位工作将为后续的施工奠定基础。

基坑定位的具体步骤如下：1.实地勘测：根据设计图纸，确定基坑的四个角点坐标，然后在现场进行实地勘测，确定基坑边界线。

2.放线：采用放线桩或者激光放线仪器，按照设计要求在地面上放置放线桩，确定基坑的位置和边界。

3.检查确认：在放线完成后，要对放线结果进行检查确认，确保没有误差，基坑位置准确无误。

三、测量放线测量放线是在基坑定位的基础上进行的，其目的是确定基坑内部结构的位置和尺寸。

测量放线的步骤如下：1.测量坑底高程：首先需要测量基坑底部的高程，以确定后续的工作高度。

2.确定支护结构位置：根据设计图纸要求，在基坑内部测量出支护结构的位置和尺寸，包括支撑墙、支撑柱等。

3.监测基坑变形：在支护结构施工过程中，需要对基坑的变形进行实时监测，及时调整支护结构。

4.最终验收：测量放线完成后，要进行最终验收，保证基坑结构的位置和尺寸符合设计要求。

四、总结基坑定位和测量放线是建筑工程中至关重要的环节，正确的施工方案和操作流程将为施工工作的顺利进行提供保障。

在实际施工中，要根据具体情况灵活应对，确保基坑施工的顺利进行。

基础放线的步骤
步骤：
1.建筑物定位
房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

2.基础施工放线
建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员，就是施工员放线。

3.主体施工放线
基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据
轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

扩展资料：
五步放线施工法的四大核心
1、细心研读图纸；
2、认真勘察现场；
3、放线修正误差；
4、放线定位，确定尺度，确定收头方案。

参考资料：百度百科-放线。

施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。

筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。

2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。

应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。

施工时先放主轴线，这样再放墙柱线时要容易很多。

主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。

放线完成后就是做地基放线记录等工程资料了。

土建基础怎么放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。

水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。

如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。

然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。

图9.9 为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。

若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。

9.3.2 基础施工放线基础施工包括垫层和基础墙的施工。

房建工程必备技能之定位放线房建施工中定位放线是贯穿整个施工流程很重要的一环。

准确的定位也是整个工程的良好开端，下面来向大家介绍一下工程定位以及放线的一些方法一、工程定位放线方法：(1) 首先是对施工图纸坐标以及大线、轴线、小线的基本复核，计算是否有错误或者偏差，图纸无误后即计算好现场放样轴线点坐标(2)根据甲方提供的3个基准点进行复核，如果无误后，进行签字交接，如果有误差，还需进一步与甲方、设计、测绘进行确认，确认无误后即正式定位(3)在施工现场选能够使用时间比较久、视线通透的地点设置坐标点，用于现场内楼栋定位，建立轴线控制坐标网；并根据永久水准点进行引入，建立施工区域内的水准点。

坐标点及水准点应有可靠的保护措施。

18560007090112d49326.jpg(4) 将所有单位工程进行定位放样，经建设单位和规划、测绘部门进行验收，验收合格后即可进行施工，一般是进入到土方开挖阶段。

二、根据工程实际平面布置，选择合适的坐标控制方法，一般常用的有矩形网格控制法建立纵横两个放线坐标轴，每50m测设一条控制线，形成50*50的现场控制网，也可以根据实际工程的大小，对方格网进行增减，工程内所有建筑物的定位以及复测均已控制网轴线为准，并做好保护三、土方开挖阶段：先使用全站仪或者经纬仪将四个大角轴线点放好，撒上白灰点，根据工程放坡要求，进行放坡上口、下口线的洒灰，测定好控制线，即可开始进行土方开挖，开始过程中。

不断测量标高，在离坑底还有200到300时，安排人工进行清底作业，使用小木条做水平控制，一般上口为垫层面标高18ae00006f098e9d36a6.jpg18ae00006f0870dfa0d5.jpg四、基础放样阶段：1、基础钢筋绑扎好之后，需要将基础面标高的500控制线引入，使用红油漆在基础柱、墙上做好标记，控制混凝土面标高；这里要注意的就是控制集水井标高，高了比较麻烦，宜底不宜高2、基础浇筑完成后，将轴线控制坐标点引入，一般为轴线偏移一米的交叉点作为控制点，使用极坐标法定位（根据建筑物内墙、柱位置适当更改偏移距离，宗旨就是能通常放样，尽可能减少遮挡）；一般情况下，坐标点设置在基础或者一层上面，需要很精准的测量，为±0.00以上的控制点传递打好基础。

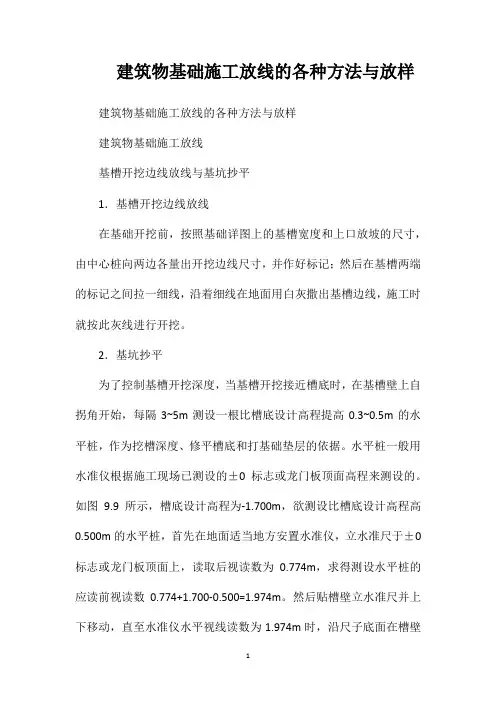

建筑物基础施工放线的各种方法与放样建筑物基础施工放线的各种方法与放样建筑物基础施工放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。

水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。

如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。

然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。

为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。

若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。

基础施工放线基础施工包括垫层和基础墙的施工。

1．垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法（见图9.8a和图9.8b），把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。

由于整个墙身砌筑均以此线为准，所以要进行严格校核。

2．垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。

如果垫层需支架模板可以直接在模板上弹出标高控制线。

3．基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±0.00以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。

基槽验线记录工程名称日期2010年月日放线部位基槽放线内容土方开挖放线验线依据及内容：依据规划局委托的放线单位测设的定位点1'～A'、1'～L'、29'～A'、29'～L'及结施基础结构总平面图。

基槽平面、剖面简图：检查意见：符合要求签字栏建设（监理）单位施工单位江苏南通二建集团有限公司江苏南通二建集团有限公司专业技术负责人专业质检员施测人工程名称彭州市三界镇三界场统规统建安置点日期抄测部位11#楼基础超深部位抄测依据及内容：依据：（1）建筑施工图建施（2）施工测量规范（3）11#楼±0.000标高523.95内容：根据主控轴线和基底平面图，检验建筑物基底外轮廓线、换填部位标高、基槽断面尺寸等。

抄测简图：三界场11#楼E—B/21—17轴交点部位原标高为520.85，E—B/21-17轴超挖部分底标高为520.55，E—D/21-19轴底标高为520.30.检查意见：经检查：A—E/21—1轴为基底控制轴线，垫层标高（误差：-1㎜），基槽开挖的断面尺寸（误差：+2㎜），坡度边线、坡度等各项指标符合设计要求及施工测量规范规定，可进行下道工序施工签字栏建设（监理）单位施工测量单位建筑公司专业技术负责人专业质检员施测人工程名称彭州市三界镇三界场统规统建安置点日期抄测部位9#楼基础超深部位抄测依据及内容：依据：（1）建筑施工图建施（2）施工测量规范（3）11#楼±0.000标高524.35内容：根据主控轴线和基底平面图，检验建筑物基底外轮廓线、换填部位标高、基槽断面尺寸等。

抄测简图：三界场9#楼A—E/1—17轴交点部位原标高为521.25，超挖部位底标高分别为521.01，520.91检查意见：经检查：A—E/1—21轴为基底控制轴线，垫层标高（误差：-1㎜），基槽开挖的断面尺寸（误差：+2㎜），坡度边线、坡度等各项指标符合设计要求及施工测量规范规定，可进行下道工序施工签字栏建设（监理）单位施工测量单位建筑公司专业技术负责人专业质检员施测人工程名称彭州市三界镇三界场统规统建安置点日期抄测部位14#楼基础超深部位抄测依据及内容：依据：（1）建筑施工图建施（2）施工测量规范（3）14#楼±0.000标高524.25内容：根据主控轴线和基底平面图，检验建筑物基底外轮廓线、换填部位标高、基槽断面尺寸等。

一、筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。

2、其中墙体、柱、剪力墙柱线要用彩色油漆，一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。

应该注意的是基础线放线完成后要自检、互检，最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。

施工时先放主轴线，这样再放墙柱线时要容易很多。

主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。

放线完成后就是做地基放线记录等工程资料了。

二、土建基础怎么放线基槽开挖边线放线与基坑抄平1、基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

2、基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。

水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。

例：槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。

然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。

砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。

若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。

基础施工放线基础施工包括垫层和基础墙的施工。
