测量放线(基础承台、桩位放样)(图文并茂版).

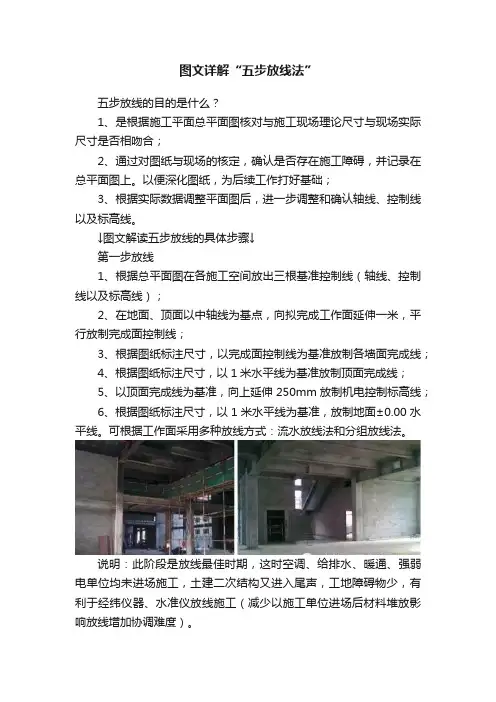

图文详解“五步放线法”五步放线的目的是什么？1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合；2、通过对图纸与现场的核定，确认是否存在施工障碍，并记录在总平面图上。

以便深化图纸，为后续工作打好基础；3、根据实际数据调整平面图后，进一步调整和确认轴线、控制线以及标高线。

↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线（轴线、控制线以及标高线）；2、在地面、顶面以中轴线为基点，向拟完成工作面延伸一米，平行放制完成面控制线；3、根据图纸标注尺寸，以完成面控制线为基准放制各墙面完成线；4、根据图纸标注尺寸，以1米水平线为基准放制顶面完成线；5、以顶面完成线为基准，向上延伸250mm放制机电控制标高线；6、根据图纸标注尺寸，以1米水平线为基准，放制地面±0.00水平线。

可根据工作面采用多种放线方式：流水放线法和分组放线法。

说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。

此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。

复核主控制线1、根据土建图纸平移出来的主控线，现场确定主控线。

2、以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线。

第二步放线1、根据图纸，以轴向控制线为基准，放制各区域厨、卫墙面四周瓦工粉刷完成面线；2、根据图纸，以轴向控制线为基准，放制各区域油工粉刷完成面线；3、根据图纸，以轴向控制线为基准，放制各区域木硬包、软包完成面线；4、根据图纸，以轴向控制线为基准，放制各区域木饰面完成面线。

根据轴向控制线，测量土建墙面粉刷完成面平整度、方正度是否满足施工要求。

如有误差，首先应对不平整墙面进行处理。

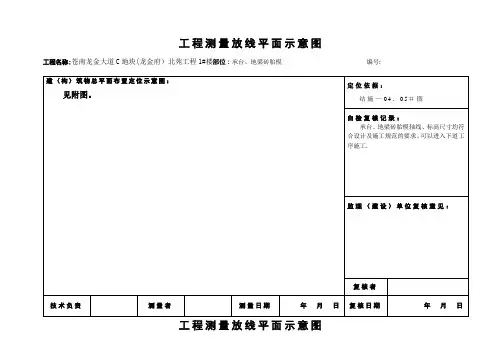

工程测量放线平面示意图
工程名称：苍南龙金大道C地块（龙金府）北苑工程1#楼部位：承台、地梁砖胎模编号：
工程测量放线平面示意图
工程名称：苍南龙金大道C地块（龙金府）北苑工程1#楼部位：底板面编号：
编辑版word
工程测量放线平面示意图
工程名称：苍南龙金大道C地块（龙金府）北苑工程1#楼部位：一层楼面编号：001
编辑版word
工程测量放线平面示意图
编号：002
工程名称：苍南龙金大道C地块（龙金府）北苑工程1#楼部位：二层楼面
编辑版word
工程测量放线平面示意图
C地块（龙金府）北苑工程1#楼部位：三层楼面编号：003
工程名称：苍南龙金大道
编辑版word
工程测量放线平面示意图
工程名称：苍南龙金大道C地块（龙金府）北苑工程1#楼部位：屋面层楼面编号：004
编辑版word
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）
编辑版word
编辑版word。

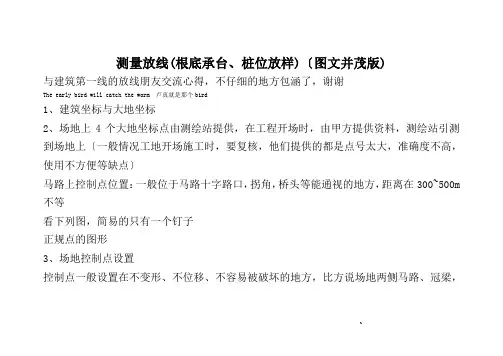

测量放线(基础承台、桩位放样)（图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开始时，由甲方提供资料，测绘站引测到场地上（一般情况工地开始施工时，要复核，他们提供的都是点号太大，精确度不高，使用不方便等缺点）马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比如说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶（门卫上头不错）关于场地控制点的标志五花八门，永久牢固的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图（桩位图）转化到大地坐标系中去；（建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式）2、用pline将你要读的控制点连接起来；（pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看）3、list （使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续）4、把它复制到excel里，点数据—列表，一般选择固定列宽，如果发现X=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑excel表格，转化坐标的格式、小数点保留情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的链接，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。

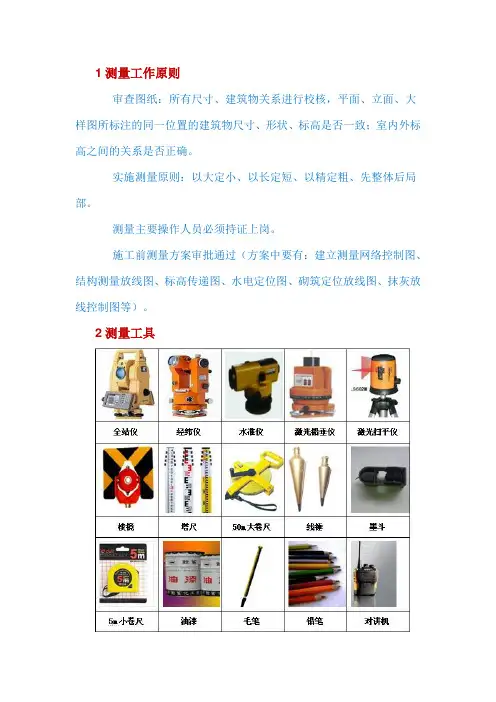

1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

测量放线(根底承台、桩位放样)〔图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开场时，由甲方提供资料，测绘站引测到场地上〔一般情况工地开场施工时，要复核，他们提供的都是点号太大，准确度不高，使用不方便等缺点〕马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下列图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比方说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶〔门卫上头不错〕关于场地控制点的标志五花八门，永久结实的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图〔桩位图〕转化到大地坐标系中去；〔建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式〕2、用pline将你要读的控制点连接起来；〔pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看〕3、list 〔使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续〕4、把它复制到e*cel里，点数据—列表，一般选择固定列宽，如果发现*=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑e*cel表格，转化坐标的格式、小数点保存情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。

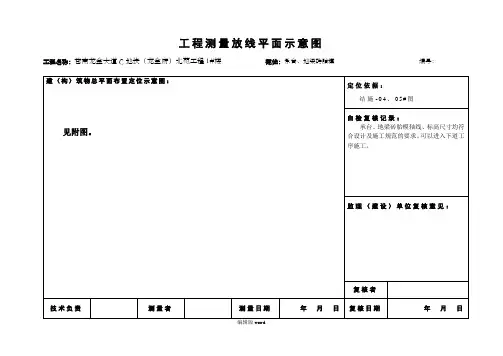

工程测量放线平面示意图
工程名称:苍南龙金大道C地块(龙金府）北苑工程1#楼部位：承台、地梁砖胎模编号:
工程测量放线平面示意图
工程名称：苍南龙金大道C地块(龙金府）北苑工程1#楼部位：底板面编号：
工程测量放线平面示意图
工程名称：苍南龙金大道C地块（龙金府)北苑工程1＃楼部位：一层楼面编号：001
工程测量放线平面示意图
工程名称：苍南龙金大道C地块（龙金府)北苑工程1＃楼部位：二层楼面编号：002
工程测量放线平面示意图
工程名称：苍南龙金大道C地块（龙金府)北苑工程1＃楼部位：三层楼面编号：003
工程测量放线平面示意图
工程名称：苍南龙金大道C地块(龙金府）北苑工程1＃楼部位：屋面层楼面编号：004。

1 测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2 测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3 个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20 镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5: 临时测量控制点采用木桩制作，桩截面不小于50*50mm ，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2 方格网间距10m ；占地面积≥1万m2 方格网间距20m ，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9: 施工单位在完成建筑定位、轴线引测后报监理公司复核A10: 基础施工轴线引测采用龙门桩A11: 主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于 4 个A12: 所有主控线、轴线交叉位置必须采用红油漆做好标识A13: 楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm 引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15: 模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16: 结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17: 建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18 ：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19: 结构墙体内预埋线盒采用结构控制线、结构1 米线做精确定位A20: 模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m 线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22 ：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m 线传递到梁侧控制门洞标高A23: 管道井、烟道也须设置双控线。

1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则:以大定小、以长定短、以精定粗、先整体后局部.测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1:所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50＊50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑,必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9：施工单位在完成建筑定位、轴线引测后报监理公司复核A10：基础施工轴线引测采用龙门桩A11：主体结构施工在楼层内建立轴线控制网（内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制,控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15：模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17：建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4:砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出)，结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
