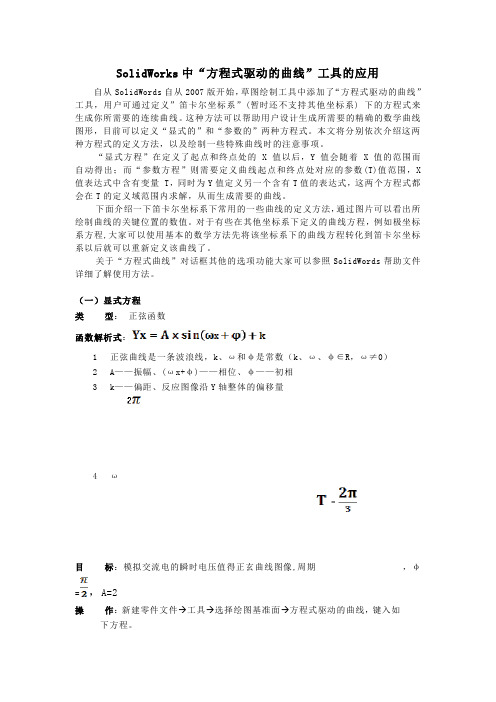

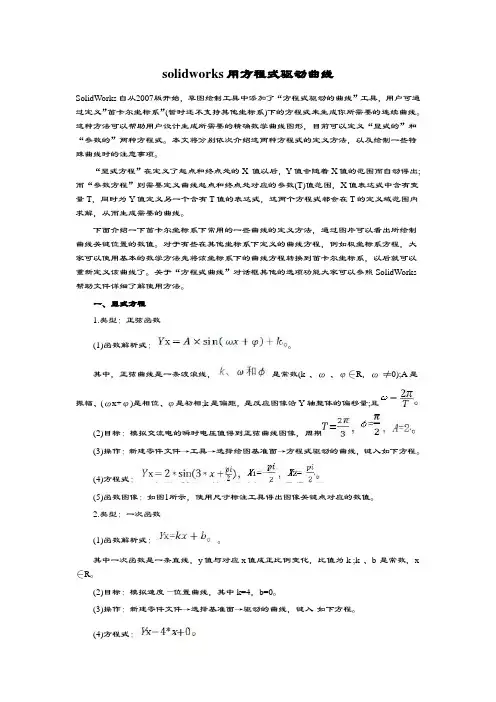

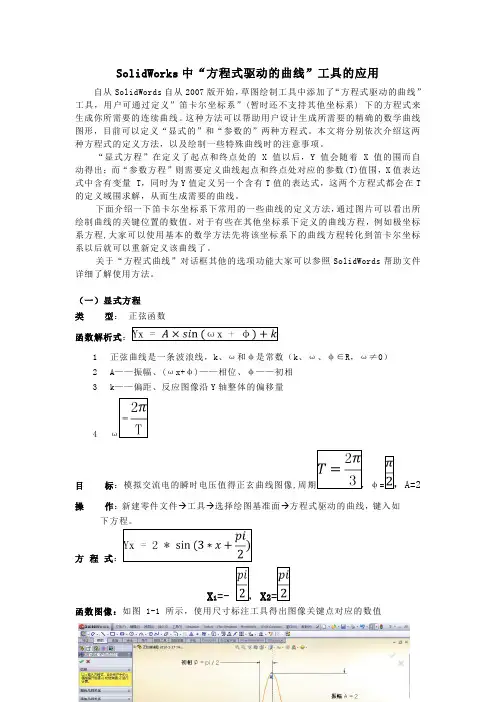

SolidWorks中“方程式驱动的曲线”工具的应用自从SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的 X 值以后，Y 值会随着 X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X 值表达式中含有变量 T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω目标：模拟交流电的瞬时电压值得正玄曲线图像,周期，φ=，A=2操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
方程式：X1=- ，X2=函数图像：如图 1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式：Yx=1一次函数是一条直线 , y值与对应x值成正比例变化，比值为k 2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图 1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式：Yx=1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
