放大电路的基本组成

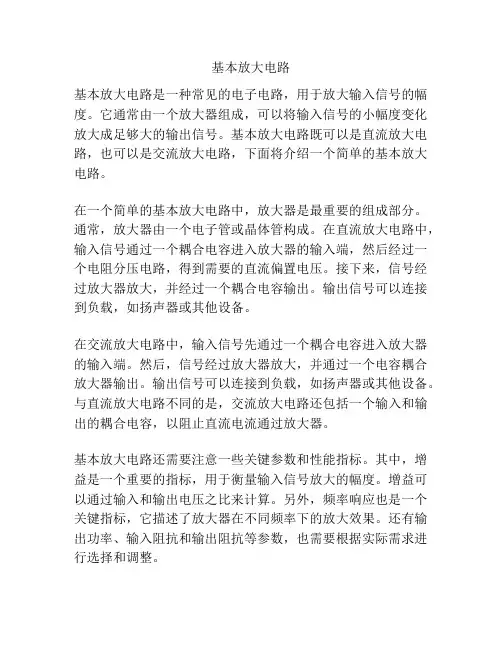

基本放大电路基本放大电路是一种常见的电子电路，用于放大输入信号的幅度。

它通常由一个放大器组成，可以将输入信号的小幅度变化放大成足够大的输出信号。

基本放大电路既可以是直流放大电路，也可以是交流放大电路，下面将介绍一个简单的基本放大电路。

在一个简单的基本放大电路中，放大器是最重要的组成部分。

通常，放大器由一个电子管或晶体管构成。

在直流放大电路中，输入信号通过一个耦合电容进入放大器的输入端，然后经过一个电阻分压电路，得到需要的直流偏置电压。

接下来，信号经过放大器放大，并经过一个耦合电容输出。

输出信号可以连接到负载，如扬声器或其他设备。

在交流放大电路中，输入信号先通过一个耦合电容进入放大器的输入端。

然后，信号经过放大器放大，并通过一个电容耦合放大器输出。

输出信号可以连接到负载，如扬声器或其他设备。

与直流放大电路不同的是，交流放大电路还包括一个输入和输出的耦合电容，以阻止直流电流通过放大器。

基本放大电路还需要注意一些关键参数和性能指标。

其中，增益是一个重要的指标，用于衡量输入信号放大的幅度。

增益可以通过输入和输出电压之比来计算。

另外，频率响应也是一个关键指标，它描述了放大器在不同频率下的放大效果。

还有输出功率、输入阻抗和输出阻抗等参数，也需要根据实际需求进行选择和调整。

总的来说，基本放大电路是一种常用的电子电路，可以用于放大输入信号的幅度。

它通常由一个放大器组成，可以根据实际需求选择直流或交流放大电路。

在设计和调整基本放大电路时，需要考虑各种参数和性能指标，以确保电路的稳定性和性能。

基本放大电路是电子电路中最常见的一种电路，用于放大输入信号的幅度。

它可以根据信号的大小变化，通过增益倍数将其放大到更大的幅度，以满足不同应用的需求。

在基本放大电路中，放大器是最关键的组件，常见的放大器包括电子管放大器和晶体管放大器。

一般来说，基本放大电路可以根据信号的性质分为直流放大电路和交流放大电路。

直流放大电路主要用于放大直流信号，例如放大直流电压或电流。

放大电路的工作原理和三种基本放大组态放大电路里通常是晶体三极管、场效应管、集成运算放大器等，这些器件也称为有源器件。

共射放大电路如图所示。

V cc是集电极回路的直流电源，也是给放大电路提供能量的，一般在几伏到几十伏范围，以保证晶体三极管的发射结正向偏置、集电结反向偏置，使晶体三极管工作在放大区。

R c是集电极电阻，一般在几 K 至几十K 范围，它的作用是把集电极电流i C的变化变成集电极电压u CE的变化。

V BB是基极回路的直流电源，使发射结处于正向偏置，同时通过基极电阻R b提供给基极一个合适的基极电流I BQ，使三极管工作在放大区中适当的区域，这个电流I BQ常称为基极偏置电流，它决定着三极管的工作点，基极偏置电流I BQ是由V BB和基极电阻R b共同作用决定的，基极电阻R b一般在几十KΩ至几百KΩ范围。

如在输入端加上一个较小的正弦信号u i , 通过电容C1加到三极管的基极，从而引起基极电流i B在原来直流I BQ的基础上作相应的变化，由于u i是正弦信号，使i B随u i也相应地按正弦规律变化，这时的i B实际上是直流分流I BQ和交流分量i b迭加后的量。

同时i B的变化使集电极电流 i C 随之变化，因此i C也是直流分量I C和交流分量i c的迭加，但i C要比i B大得多（即β倍）。

电流i C在电阻R C上产生一个压降，集电极电压u CE =V CC－i C R L，这个集电极电压u CE也是由直流分量I C和交流分量 i C两部分迭加的。

这里的 u CE和 i C相位相反，即当 i C增大时, u CE减少。

由于C 2的隔直作用，使只有 u CE的交流分量通过电容C2作为放大电路的输出电压u O。

如电路参数选择适当，u O要比 u I的幅值要大得多，同时 u I与 u O的相位正好相反。

电路中各点的电流、电压波形如图所示。

放大电路的图解法放大电路有三种主要分析方法：一是图解法，二是微变等效电路法，三是计算机辅助分析法。

电工与电子技术-基本放大电路电子教案一、教学目标1. 让学生了解放大电路的原理和作用，掌握放大电路的基本组成部分。

2. 使学生熟悉晶体管放大电路的工作原理，能够分析简单的放大电路。

3. 培养学生运用所学知识解决实际问题的能力。

二、教学内容1. 放大电路概述介绍放大电路的定义、作用和基本组成部分。

2. 晶体管放大电路讲解晶体管的基本工作原理，分析晶体管放大电路的组成和特点。

3. 放大电路的静态工作点讲解放大电路静态工作点的概念，分析静态工作点对放大电路性能的影响。

4. 放大电路的动态分析讲解放大电路动态分析的方法，分析输入、输出信号和负载关系。

5. 放大电路的应用实例介绍放大电路在实际应用中的例子，分析其工作原理。

三、教学方法1. 采用讲授法，讲解放大电路的基本概念、原理和分析方法。

2. 利用多媒体辅助教学，展示放大电路的工作原理和实际应用。

3. 进行课堂讨论，鼓励学生提问、发表见解，提高学生的参与度。

4. 安排课后实践，让学生动手搭建简单的放大电路，巩固所学知识。

四、教学资源1. 多媒体课件：包括放大电路的原理图、工作原理动画演示等。

2. 实验器材：晶体管、电阻、电容等基本元件，放大电路实验板。

3. 参考资料：相关教材、学术论文、网络资源。

五、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问和回答问题的情况。

2. 课后作业：检查学生完成的课后练习，评估其对放大电路知识的掌握。

3. 实验报告：评价学生在实验过程中的动手能力、问题分析和解决能力。

4. 期末考试：设置有关放大电路的题目，检验学生对本章节知识的总体掌握。

六、教学内容6. 反馈电路介绍反馈电路的概念、类型和作用。

分析反馈电路对放大电路性能的影响，讲解负反馈和正反馈的区别。

7. 放大电路的设计与调试讲解如何根据需求设计放大电路，包括选择晶体管、确定静态工作点、选择电阻等。

介绍放大电路的调试方法，分析如何调整元件参数以优化电路性能。

8. 频率响应讲解放大电路的频率响应概念，分析放大电路的带宽、增益和失真。

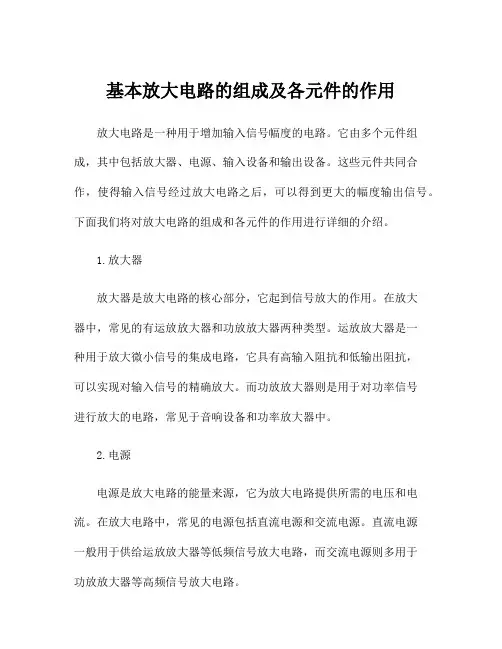

基本放大电路的组成及各元件的作用放大电路是一种用于增加输入信号幅度的电路。

它由多个元件组成，其中包括放大器、电源、输入设备和输出设备。

这些元件共同合作，使得输入信号经过放大电路之后，可以得到更大的幅度输出信号。

下面我们将对放大电路的组成和各元件的作用进行详细的介绍。

1.放大器放大器是放大电路的核心部分，它起到信号放大的作用。

在放大器中，常见的有运放放大器和功放放大器两种类型。

运放放大器是一种用于放大微小信号的集成电路，它具有高输入阻抗和低输出阻抗，可以实现对输入信号的精确放大。

而功放放大器则是用于对功率信号进行放大的电路，常见于音响设备和功率放大器中。

2.电源电源是放大电路的能量来源，它为放大电路提供所需的电压和电流。

在放大电路中，常见的电源包括直流电源和交流电源。

直流电源一般用于供给运放放大器等低频信号放大电路，而交流电源则多用于功放放大器等高频信号放大电路。

3.输入设备输入设备是放大电路接收信号的部分，它可以将外部的信号输入到放大电路中。

在不同的应用中，输入设备可以是不同的传感器或信号源，比如麦克风、传感器、摄像头等。

4.输出设备输出设备是放大电路输出信号的部分，它可以将放大后的信号输出到外部设备中。

在不同的应用中，输出设备可以是不同的载体或显示设备，比如扬声器、显示器、执行器等。

以上是放大电路的基本组成和各元件的作用，下面我们将分别对这几个部分进行详细介绍。

首先是放大器部分。

放大器作为放大电路的核心部分，它可以将输入信号的幅度进行放大，从而得到更大的输出信号。

在放大器中，运放放大器和功放放大器是两种常见的放大器类型。

运放放大器（Operational Amplifier，简称Op-Amp）是一种集成电路，它通常含有多个放大电路、反馈电路和其他辅助电路。

运放放大器具有高输入阻抗、低输出阻抗、大增益和低失真等特点，可以对微小信号进行精确放大。

在实际应用中，运放放大器通常需要外部电源进行供电，并通过外部电路进行连接和控制。

第2章放大电路基础2.1 教学要求1、掌握放大电路的组成原理，熟练掌握放大电路直流通路、交流通路及交流等效电路的画法并能熟练判断放大电路的组成是否合理。

2、熟悉理想情况下放大器的四种模型，并掌握增益、输入电阻、输出电阻等各项性能指标的基本概念。

3、掌握放大电路的分析方法，特别是微变等效电路分析法。

4、掌握放大电路三种基本组态（CE、CC、CB 及CS、CD、CG）的性能特点。

5、了解放大电路的级间耦合方式，熟悉多级放大电路的分析方法。

2.2 基本概念和内容要点2.2.1 放大电路的基本概念1、放大电路的组成原理无论何种类型的放大电路，均由三大部分组成，如图2.1所示。

第一部分是具有放大作用的半导体器件，如三极管、场效应管，它是整个电路的核心。

第二部分是直流偏置电路，其作用是保证半导体器件工作在放大状态。

第三部分是耦合电路，其作用是将输入信号源和输出负载分别连接到放大管的输入端和输出端。

下面简述偏置电路和耦合电路的特点。

（1）偏置电路①在分立元件电路中，常用的偏置方式有分压偏置电路、自偏置电路等。

其中，分压偏置电路适用于任何类型的放大器件；而自偏置电路只适合于耗尽型场效应管（如JFET及DMOS管）。

② 在集成电路中，广泛采用电流源偏置方式。

偏置电路除了为放大管提供合适的静态点（Q ）之外，还应具有稳定Q 点的作用。

（2）耦合方式为了保证信号不失真地放大，放大器与信号源、放大器与负载、以及放大器的级与级之间的耦合方式必须保证交流信号正常传输，且尽量减小有用信号在传输过程中的损失。

实际电路有两种耦合方式。

① 电容耦合，变压器耦合这种耦合方式具有隔直流的作用，故各级Q 点相互独立，互不影响，但不易集成，因此常用于分立元件放大器中。

② 直接耦合这是集成电路中广泛采用的一种耦合方式。

这种耦合方式存在的两个主要问题是电平配置问题和零点漂移问题。

解决电平配置问题的主要方法是加电平位移电路；解决零点漂移问题的主要措施是采用低温漂的差分放大电路。

基本放大电路的组成
基本放大电路主要由以下部分组成：
1. 电源：为放大电路提供能量，保证晶体管的发射结正偏，集电结反偏。

2. 放大器：核心元件为晶体管。

晶体管利用其基极小电流控制集电极较大电流的作用，使输入的微弱电信号通过直流电源Ucc提供能量，获得一个能量较强的输出电信号。

3. 输入和输出：基本放大电路可以将输入信号的弱信号变成较强的信号，以便输出到功率器件中。

此外，基本放大电路中还可能包含集电极电源（Ucc）、集电极电阻（Rc）等元件。

这些元件的作用分别是为放大电路提供能量、将集电极的电流变化转换成晶体管集、射极间的电压变化，以实现由放大电路负载上获得电压放大的目的。

简述放大电路的组成原则一、引言放大电路是电子工程中非常重要的一部分，它能够将信号进行放大，使得信号能够被更好地处理和传输。

而放大电路的组成原则则是决定了放大电路能否正常工作的基本规则。

二、放大电路的组成1. 信号源信号源是指产生待放大信号的设备，如麦克风、摄像头等。

在放大电路中，信号源是最基本的组成部分之一。

2. 放大器放大器是将输入信号进行放大的部分，它是整个放大电路中最重要的组成部分之一。

通常情况下，一个完整的放大器由输入端、输出端和功率供应三个主要部分构成。

3. 滤波器滤波器是用于滤除干扰信号或者对特定频率范围内的信号进行增强或削弱的设备。

在某些情况下，滤波器也可以被用于调整输入和输出端之间的匹配度。

4. 耦合器耦合器是将多个不同功能模块连接在一起并实现相互通讯和协作的设备。

耦合器可以使得不同模块之间更加紧密地联系起来，从而提高整个放大电路的效率和性能。

5. 负载负载是指放大电路输出端连接的设备或者元件。

负载通常需要具备一定的阻抗特性，以确保输出信号能够被稳定地传输和处理。

三、组成原则1. 信号源与放大器之间的匹配度信号源与放大器之间的匹配度是决定整个放大电路性能的重要因素之一。

如果信号源和放大器之间存在不匹配现象，那么就会导致输入信号无法被完整地传递到放大器中，从而影响整个电路的效率和性能。

2. 放大器内部元件参数选择在设计放大器时，必须根据具体要求选择合适的元件参数。

如管子类型、工作点等。

不同参数选择会影响到整个电路的增益、带宽等特性。

3. 滤波器设计滤波器是用于滤除干扰信号或者对特定频率范围内的信号进行增强或削弱的设备。

在滤波器设计时，必须考虑到需要滤除哪些干扰信号以及需要增强或削弱哪些频率范围内的信号。

4. 耦合器和负载的匹配度耦合器和负载的匹配度是决定整个放大电路性能的重要因素之一。

如果耦合器和负载之间存在不匹配现象，那么就会导致输出信号无法被完整地传递到负载中，从而影响整个电路的效率和性能。

nmos管放大电路
NMOS管放大电路的基本结构和工作原理如下：
1. 结构：NMOS管放大电路主要由NMOS管、源极、栅极和漏极组成。

源极和漏极分别连接输入信号和输出信号，栅极通过调节电压来控制NMOS管的导通程度，从而实现对信号的放大。

2. 工作原理：当NMOS管处于截止状态时，输入信号无法通过NMOS管，因此输出信号为零。

当NMOS管处于饱和状态时，输入信号可以通过NMOS管，并被放大后输出。

在放大过程中，栅极电压起着关键作用，通过对栅极电压的调节，可以改变NMOS管的导通程度，从而实现对信号的放大。

在应用中，通常将多个NMOS管连接在一起，形成更复杂的放大电路。

例如，采用多个NMOS管组成共源极或共漏极电路，通过叠加多个NMOS管的导通程度，进一步提高放大效果。

在实际应用中，还需注意NMOS管的驱动方式和偏置设置等问题，以保证放大电路的正常工作。

以上内容仅供参考，建议查阅专业书籍或咨询专业人士获取更准确的信息。
