译码器及译码显示

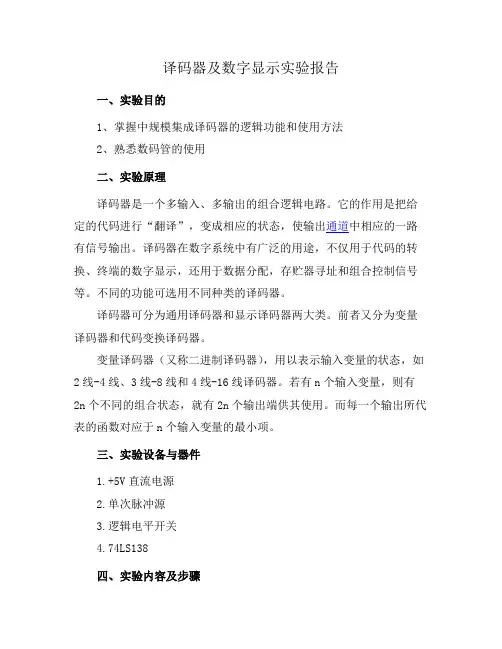

译码器及数字显示实验报告
一、实验目的
1、掌握中规模集成译码器的逻辑功能和使用方法
2、熟悉数码管的使用
二、实验原理
译码器是一个多输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选用不同种类的译码器。

译码器可分为通用译码器和显示译码器两大类。

前者又分为变量译码器和代码变换译码器。

变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线-4线、3线-8线和4线-16线译码器。

若有n个输入变量，则有
2n个不同的组合状态，就有2n个输出端供其使用。

而每一个输出所代表的函数对应于n个输入变量的最小项。

三、实验设备与器件
1.+5V直流电源
2.单次脉冲源
3.逻辑电平开关
4.74LS138
四、实验内容及步骤
1.74LS138译码器逻辑功能测试
将译码器使能端STA、STB、STC与地址端A2、A1、A0分别接到逻辑电平开关输入口，八个输出端Y7…Y0依次连接在十六位逻辑电平显示上，拨动逻辑电平开关，逐项测试74LS138的逻辑功能。

实验二编码、译码与显示实验目的1.了解编码器、译码器与显示器的工作原理2.熟悉ＣＭＯＳ中规模器件的使用方法。

实验要求使用编码器、译码器实现编、译码的功能使用译码器实现一位全减器设计实验仪器及材料数字试验箱器件CD4532 8-3线优先编码器一片CD4511 BCD七段字型译码驱动器一片74LS138 3-8线译码器/分配器一片实验内容实验前按每个实验电路联线，检查无误后方可接通电源，U cc=+5V，如改接电路，必须断开电源后进行。

1、按图1接线，按表1顺序给8-3线优先编码器的信号输入端送入相应电平，将结果填入表中，与附录中CD4532的功能表相对照，检查是否符合优先顺序编码以及编码结果是否正确。

2、将译码器CD4511的数据输入端接编码器CD4532的输出端，检查编码对象与数字显示是否一致，若不一致，分析原因，检查故障并排除（图2）。

（本数字实验箱上已经完成了译码器4511和数码管之间的连接。

实验时，只要将十进制的BCD码连接至译码器的相应输入端，即可显示0~9的数字。

）图1D0－Ｄ7数据输入端EI选通输入端Ｑ0~Q2编码输出端ＱGS组选通输出端ＥＯ选通输出端图2BI：4脚是消隐输入控制端，当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。

LT：3脚是测试输入端，当BI=1，LT=0 时，译码输出全为1，不管输入DCBA 状态如何，七段均发亮，显示“8”。

它主要用来检测数码管是否损坏。

LE：锁定控制端，当LE=0时，允许译码输出。

LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。

A、B、C、D为8421BCD码输入端。

a、b、c、d、e、f、g：为译码输出端，输出为高电平1有效。

表1 实验数据记录表3、3-8线译码器逻辑功能测试按图3连线，完成表2记录要求。

图3 74LS138A、B、C译码地址输入端E3选通端，高电平有效，E2、E1选通端，低电平有效Y7~Y0译码输出端表2实验数据记录表4 用74LS138设计一个逻辑函数按图4画出连线图并连接实验线路，对表3中数据进行验证，并写出逻辑表达式。

一、实验目的1. 熟悉译码显示电路的基本原理和组成；2. 掌握译码器和显示器的功能及使用方法；3. 通过实验，验证译码显示电路的工作性能；4. 培养动手实践能力和团队协作精神。

二、实验原理译码显示电路是一种将数字信号转换为可直观显示的图形或字符的电路。

它主要由译码器和显示器两部分组成。

译码器将输入的数字信号转换为对应的控制信号，显示器则根据这些控制信号显示相应的图形或字符。

1. 译码器：译码器是一种多输入、多输出的组合逻辑电路，其作用是将输入的二进制代码转换为输出的一组控制信号。

常见的译码器有二进制译码器、十进制译码器等。

2. 显示器：显示器用于显示译码器输出的控制信号。

常见的显示器有七段显示器、液晶显示器等。

本实验采用七段显示器，它由七个独立的段组成，通过控制每个段的亮与灭，可以显示0-9的数字以及其他符号。

三、实验仪器与器材1. 实验箱；2. 译码器（例如：74LS47）；3. 显示器（例如：七段显示器）；4. 连接线；5. 示波器（可选）；6. 电源。

四、实验步骤1. 熟悉实验箱和实验器材，了解译码器和显示器的功能及使用方法。

2. 按照实验原理图连接译码器和显示器，确保连接正确无误。

3. 在译码器输入端输入二进制代码，观察显示器是否按照预期显示相应的数字或符号。

4. 调整译码器的输入代码，验证译码器的工作性能。

5. （可选）使用示波器观察译码器和显示器的信号波形，进一步分析电路工作原理。

6. 记录实验数据，撰写实验报告。

五、实验结果与分析1. 当译码器输入端输入二进制代码时，显示器按照预期显示相应的数字或符号。

2. 调整译码器的输入代码，显示器能够正确显示相应的数字或符号。

3. 通过实验，验证了译码显示电路的基本原理和组成，掌握了译码器和显示器的功能及使用方法。

4. 在实验过程中，注意观察译码器和显示器的信号波形，有助于理解电路工作原理。

六、实验总结1. 本实验成功实现了译码显示电路的基本功能，验证了译码器和显示器的工作性能。

译码器原理及常用译码器简介首页> 电子基础> 数字电路译码器原理及常用译码器简介--------------------------------------------------------------------------------译码器原理及常用译码器简介一. 译码器译码器的功能是对具有特定含义的输入代码进行"翻译"，将其转换成相应的输出信号。

译码器的种类很多，常见的有二进制译码器、二-十进制译码器和数字显示译码器。

1．二进制译码器(1) 定义二进制译码器:能将n个输入变量变换成2n个输出函数，且输出函数与输入变量构成的最小项具有对应关系的一种多输出组合逻辑电路。

(2) 特点●二进制译码器一般具有n个输入端、2n个输出端和一个(或多个)使能输入端。

●在使能输入端为有效电平时，对应每一组输入代码，仅一个输出端为有效电平，其余输出端为无效电平(与有效电平相反)。

●有效电平可以是高电平(称为高电平译码)，也可以是低电平(称为低电平译码)。

(3) 典型芯片常见的MSI二进制译码器有2-4线(2输入4输出)译码器、3-8线(3输入8输出)译码器和4-16线(4输入16输出)译码器等。

图7.7(a)、(b)所示分别是T4138型3-8线译码器的管脚排列图和逻辑符号。

该译码器真值表如表7.1所示。

表7.1 T4138译码器真值表输入S1 S2+S3 A2 A1 A01 0 0 0 01 0 0 0 11 0 0 1 01 0 0 1 11 0 1 0 01 0 1 0 11 0 1 1 01 0 1 1 10 d d d dd 1 d d d输出Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y70 1 1 1 1 1 1 11 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 01 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1由真值表可知，当s1=1,s2+s3=0 时，无论A2、A1和A0取何值，输出Y0 、…、Y7中有且仅有一个为0(低电平有效)，其余都是1。

译码器和数码显示器实验思考题引言译码器和数码显示器是数字电路中常见的组件，它们在信息处理和显示方面起到重要作用。

本文将探讨译码器和数码显示器的原理、应用以及相关实验思考题。

一、译码器的原理与应用1.1 原理译码器是一种将输入信号转换为输出信号的电路。

其基本原理是根据输入信号的不同组合方式，选择性地激活输出线路上的某些信号。

常见的译码器有二-四译码器、三-八译码器等。

二-四译码器是最简单的一种译码器。

它有两个输入线A和B，两个输出线Y0、Y1、Y2和Y3。

根据输入信号A和B的不同组合，只有一个输出线上会出现高电平，其余输出线都为低电平。

1.2 应用1.2.1 地址译码在计算机系统中，地址译码是非常重要的一环。

CPU通过地址总线向外部存储器发送读写请求时，需要将地址信息转换为对应的存储单元或外设。

例如，在一个具有16个存储单元（从0到15）的系统中，使用一个四位的地址来表示存储单元的编号。

这时可以使用一个四-十六译码器将四位地址转换为对应的存储单元。

1.2.2 按键译码在数字电路中，我们经常需要使用按键输入，例如控制电器设备的开关、调节音量等。

此时可以使用译码器将按键输入转换为相应的信号输出。

例如，一个有八个按键的面板，可以使用一个三-八译码器将按键输入转换为三位二进制编码输出。

这样就可以通过编码器输出的信号来控制其他电路或设备。

二、数码显示器的原理与应用2.1 原理数码显示器是一种能够直观地显示数字或字符信息的设备。

它由多个发光二极管（LED）组成，每个LED代表一个数字或字符。

常见的数码显示器有七段数码管和十六段数码管。

七段数码管由7个发光二极管组成，分别代表数字0-9和字母A-F。

十六段数码管由16个发光二极管组成，可以显示更多字符。

2.2 应用2.2.1 数字显示最常见的应用是将数字信息直观地显示出来。

例如，在计算器、电子钟、电子秤等设备中，可以使用数码显示器将数字信息显示出来。

2.2.2 字符显示数码显示器还可以用于显示字符信息。

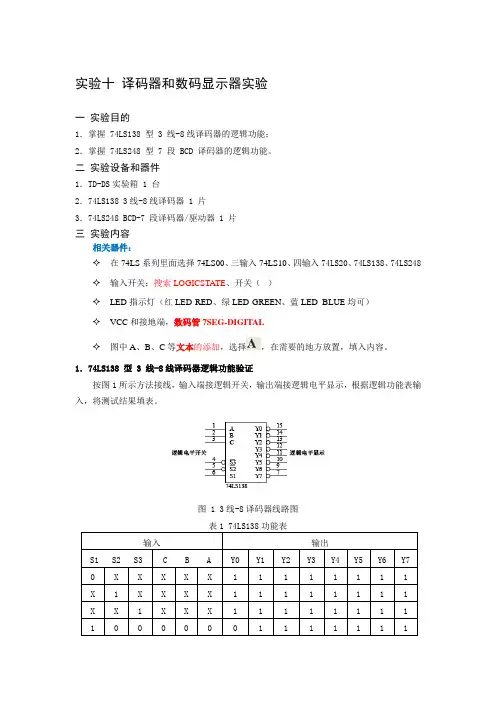

实验十译码器和数码显示器实验一实验目的1．掌握 74LS138 型 3 线-8线译码器的逻辑功能；2．掌握 74LS248 型 7 段 BCD 译码器的逻辑功能。

二实验设备和器件1．TD-DS实验箱 1 台2．74LS138 3线-8线译码器 1 片3．74LS248 BCD-7 段译码器/驱动器 1 片三实验内容相关器件：✧在74LS系列里面选择74LS00、三输入74LS10、四输入74LS20、74LS138、74LS248✧输入开关：搜索LOGICSTATE、开关（）✧LED指示灯（红LED-RED、绿LED-GREEN、蓝LED_BLUE均可）✧VCC和接地端，数码管7SEG-DIGITAL✧图中A、B、C等文本的添加，选择，在需要的地方放置，填入内容。

1．74LS138 型 3 线-8线译码器逻辑功能验证按图1所示方法接线，输入端接逻辑开关，输出端接逻辑电平显示，根据逻辑功能表输入，将测试结果填表。

图 1 3线-8译码器线路图表1 74LS138功能表下图为Protues 环境下的仿真电路图。

（开关可选用LOGICSTATE ）实验截图：2．BCD-7段译码器功能验证实验中采用 74LS248 七段译码驱动共阴极数码管。

如图2 所示接线，将 A 、B 、C 、D 接逻辑开关，输出端接七段数码管显示单元中无译码器数码管对应引脚，SEG0 接地。

验证74LS248 功能，记录实验结果。

图2 BCD-7段译码器功能验证线路图实验截图：3．用3/8线译码器74LS138和两个与非门实现全加器。

由全加器的表达式为：根据题目要求，Si 和Ci 可以转换为：Si=___7m *4m *m2*1m _____ Ci=_____7m *6m *5m *2m ____________________其实现电路如下：Proteus 下进行仿真，画出仿真图，并把实验结果填入下表。

三输入与非门为74LS10、四输入与非门为74LS201111111-------+++=+++=i i i i i i i i i i i i i i i i i i i i i i i i i i C B A C B A C A C B A C C B A C B A B C B A S4．某组合逻辑电路的真值表如表所示，试用译码器和门电路设计该逻辑电路。

实验十九译码器显示器和数据显示器
一实验目的
熟悉集成译码器和数据选择器了解集成译码器的应用
二实验仪器及材料
DICE-3数字逻辑实验系统万用表74LS00 74LS138 74LS139 74LS247
三芯片内部电路及引脚功能
四实验内容及步骤
1. 二---四线译码器74LS139功能测试
2.三-八线译码器74LS138
将74LS138译码器按图3.19.3接线按表3.19.2输入电平分别置位填输出状态表
3. 设计电路测试数据选择器74LS151逻辑功能
4. 设计电路二四线译码器转换为三八线译码器并验证设计是否正确
5. 测试BCD---七段译码器74LS247的逻辑功能
（1）将74LS247插入DIC-3数字电路实验箱面板上IC座，按图3.19.4 输入信号端D C B A 分别接逻辑开关，由四个逻辑开关提供逻辑电平。

LT使用时候接0，RBO和RBI端接逻辑开关。

当使用RBO时候，RI/RBO端接a b c d e f g输出端，分别接七个电平显示的输入。

检查线路无误，再开启电源。

图3、19.4
(2)测试译码器的LT RBI RI/RBO的逻辑功能
RBO功能测试，应将RBO端接LED 按表3.19.4要求，输入信号将结果填入表
(3)按表3.195要求测试74LS47的译码LT PBI RI/RBO端都悬空或接1 然后根据BCD 码要求输入实验箱面板上的译码器显示输入孔D C B A将数码管的显示结果填入表3.19.5
表3.19.5。

译码显示电路的设计一、引言译码显示电路是数字电路中常见的一种应用，它可以将数字信号转化为人类可以直接理解的形式，如数字、字母、符号等。

本文将介绍译码显示电路的设计方法和步骤。

二、基本概念1. 译码器：将输入的数字信号转换为输出信号，输出信号通常为二进制编码。

2. 显示器：将输入的二进制编码转换为人类可以直接理解的形式。

三、设计流程1. 确定输入信号类型和数量：根据实际需求确定输入信号类型和数量，如BCD码、二进制码等。

2. 选择合适的译码器：根据输入信号类型和数量选择合适的译码器，如74LS47、74LS138等。

3. 确定输出类型和数量：根据实际需求确定输出类型和数量，如七段数码管、LED灯等。

4. 连接译码器和显示器：将译码器输出连接到显示器输入，并确保正确连接。

5. 设计供电电路：设计合适的供电电路，确保整个系统正常工作。

6. 调试测试：对整个系统进行调试测试，确保正常工作。

四、具体实现以BCD码为例，设计一个能够驱动4位七段数码管的译码显示电路。

1. 确定输入信号类型和数量：BCD码，需要4个输入信号。

2. 选择合适的译码器：选择74LS47，它可以将BCD码转换为七段数码管的输出信号。

3. 确定输出类型和数量：使用4位七段数码管作为输出。

4. 连接译码器和显示器：将74LS47的A、B、C、D四个输入端分别连接到BCD码输入端，将74LS47的a、b、c、d、e、f、g七个输出端分别连接到七段数码管的a、b、c、d、e、f、g七个输入端，并确保正确连接。

5. 设计供电电路：使用5V电源供电，确保整个系统正常工作。

6. 调试测试：对整个系统进行调试测试，通过输入BCD码，观察七段数码管是否正确显示。

五、总结译码显示电路是数字电路中常见的一种应用，本文介绍了译码显示电路的设计流程和具体实现方法。

在实际应用中，需要根据实际需求选择合适的译码器和显示器，并进行合理连接和调试测试。
