一、编制依据1. 《城市道路工程设计规范》（CJJU37-2012）2. 《公路路基设计规范》（JTGD50-2004）3. 《工程建设标准强制性条文》4. 《建筑边坡工程技术规范》（GB50330-2002）5. 《建筑与市政降水工程技术规范》（JGJ/T111-1998）6. 《建筑基坑支护技术规程》（JGJ）7. 现场实际情况二、工程概况1. 工程名称：XX道路管道工程2. 工程地点：XX市XX区XX路3. 工程规模：全长XX米，管径XX米4. 施工单位：XX建筑工程有限公司三、施工准备1. 施工人员：组织专业施工队伍，确保施工人员具备相关资质和技能。
2. 施工材料：确保材料质量合格，按照设计要求进行采购。
3. 施工设备：配置挖掘机、装载机、推土机等机械设备，确保设备完好。
4. 施工场地：确保施工场地平整、畅通，满足施工要求。
四、施工方法1. 沟槽开挖顺序：按照先深后浅、先主后辅的原则进行开挖。
2. 沟槽开挖深度：严格按照设计要求进行开挖，确保沟槽深度满足要求。
3. 沟槽断面：根据地质条件，采用矩形、梯形等断面形式，确保沟槽稳定。
4. 沟槽边坡：根据地质条件和设计要求，合理确定边坡坡度，并进行加固处理。
5. 沟槽排水：设置临时排水沟，确保沟槽内积水及时排出。
五、质量控制1. 施工过程中，严格按照设计要求和质量标准进行施工。
2. 加强原材料、半成品、成品的质量检验，确保质量合格。
3. 定期对施工过程进行质量检查，发现问题及时整改。
六、安全文明施工1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 加强文明施工管理，保持施工现场整洁有序。
七、特殊季节施工1. 雨季施工：加强沟槽排水，防止积水影响施工。
2. 冬季施工：采取防冻措施，确保施工顺利进行。
八、应急预案1. 突发事件：成立应急领导小组，制定应急预案，确保施工安全。
2. 突发伤人事件：立即启动应急预案，进行紧急处理。
乌山东路道路路基工程施工第四标段（K10+260-K12+080）深沟槽专项施工方案编制人：审核人：审批人：施工单位：长沙桐木建设股份有限公司编制日期：二零一一年八月八日目录一、工程概况 (03)二、地质情况 (04)三、地下水文情况 (04)四、沟槽的开挖技术参数 (05)五、深沟槽施工方案 (06)六、施工部署 (10)七、监护措施 (10)八、沟槽开挖的应急措施 (11)九、安全生产措施 (11)十、文明施工措施 (13)乌山东路道路路基工程施工第四标段深沟槽开挖专项施工方案一、工程概况本标段路幅沿线排水工程从K10+260-K12+080，总长有1820米，设计有四道纵向排水，两道雨水和两道污水。
道路排水分布在主行车道及辅车道设置雨水口，将路面雨水接入纵向主雨水系统，污水管设置在辅车道上，其雨污水中间的间距为2.25米。
排水总长度为1820米，其中挖方区段分布在K10+260-K10+540（长280米）和K11+840-K12+080（长240米）位置，填方区分布在K10+540-K11+840位置，其沟槽开挖深度超过5米为挖方段。
挖方区管径分布情况：K10+260-K10+540位置：路幅右边（D1350雨+D700污）：D1350钢筋混凝土管雨水管和D700（HDPE）污水管；路幅左边（D1650雨+D500污）：D1650钢筋混凝土管雨水管和D500（HDPE）污水管；K11+840-K12+080位置：路幅右边（D500和D700雨+D1200污）： D500和D700（HDPE）雨水管和D1200污水管顶管（已按照设计标高进行顶管施工）；路幅左边（D500和D700雨+D500污）：D500和D700（HDPE）雨水管和D500（HDPE）污水管；二、地质情况开挖段的土层结构为：第1层为人工填土（Q4ml）：以粉质土、砖块、少量生活垃圾混10-30%粘性土组成，成分杂乱，结构疏松。
陕西省西咸新区秦汉新城XXX路（XXX路~XXX路）市政工程深沟槽施工方案编制人：审核人：审批人：XXXXX建筑工程公司二零一七年十月目录第一部分、概述 (1)一、编制依据 (1)二、工程概况 (1)三、地质气象情况 (1)第二部分、施工部署 (2)一、施工总体部署 (2)二、施工准备 (2)三、深沟槽的临时排水系统 (3)第三部分、沟槽开挖方法及措施 (4)一、测量放线 (4)二、沟槽底部开挖宽度 (4)三、边坡系数 (5)四、开挖方法及要求 (5)五、验槽 (6)六、管道吊装 (7)七、沟槽回填 (7)第四部分、沟槽监测措施 (8)一、监测方法 (8)二、监测控制值及预警值 (8)三、监测频率 (8)四、对监测数据结果的要求 (8)第五部分、安全生产保证措施 (9)一、安全目标 (9)二、安全生产组织机构 (9)三、一般安全保证措施 (9)四、沟槽开挖安全保证措施 (10)五、机械施工安全措施 (11)六、沟槽开挖的应急措施 (12)七、安全用电技术措施 (14)第六部分、文明施工保证措施 (16)一、管理措施 (16)二、组织措施 (17)三、技术措施 (17)第七部分、质量保证措施 (18)一、质量保证体系 (18)二、管道施工质量保证措施 (18)三、沟槽开挖允许偏差应符合规定 (19)第九部分、雨季施工措施 (19)一、防汛防雨要求 (19)二、深沟槽的临时排水系统 (19)三、雨季施工措施 (19)第十章、冬季施工方案 (20)一、概述 (20)二、冬期施工部署 (20)三、冬季施工一般技术措施 (21)四、冬季施工专项措施 (22)附页-雨污水沟槽开挖施工平面布置图 (24)第一部分、概述一、编制依据一、XXX路（XXX路~XXX路）市政工程-雨污水工程设计施工图。
二、XXX路（XXX路~XXX路）市政工程《岩土工程勘察报告》。
三、建设部《危险性较大的分部分项工程安全管理办法》的通知（建制【2009】87号文）4、主要规范及图集：《建设工程安全生产管理条例》国务院令第393号《给水排水管道工程施工及验收规范》（GB50268-2008)；《给水排水构筑物工程施工及验收规范》（GB50141-2008)；《湿陷性黄土地区给水排水管道》04S531-1~6；《施工现场临时用电安全技术规范》(JGJ46—2005)《建筑施工安全检查标准》（JGJ 59-2011）《建筑机械使用安全技术规程》（JGJ 33-2012）《建筑基坑工程监测技术规范》（GB50497-2009）《湿陷性黄土地区建筑基坑工程安全技术规程》（JGJ167—2009）二、工程概况本工程深沟槽施工包括污水主管道及雨水主管道明开挖部分。
为确保深沟槽施工过程中的安全、质量、进度及环境保护，特制定本专项施工方案。
本方案针对深沟槽施工特点，结合现场实际情况，从施工准备、施工工艺、质量保证、安全保证、环境保护等方面进行详细规定。
二、施工准备1. 施工组织与部署：成立专项施工小组，明确各岗位职责，制定施工进度计划，确保施工顺利进行。
2. 施工设备：配备足够的挖掘机、自卸汽车、装载机等机械设备，确保施工过程中设备运行正常。
3. 施工材料：提前采购符合质量要求的各类施工材料，如水泥、砂、石子、钢筋等，确保施工材料质量。
4. 施工人员：组织具备相关资质和经验的施工队伍，进行岗前培训，提高施工人员的安全意识和技能水平。
三、施工工艺1. 开挖：根据设计要求，采用挖掘机进行沟槽开挖，确保沟槽尺寸符合设计要求。
2. 支护：根据地质条件，采用钢板桩、水泥土桩、土钉墙等支护措施，防止沟槽坍塌。
3. 降水：针对地下水位较高的区域，采用井点降水或轻型井点降水，确保施工顺利进行。
4. 基础施工：根据设计要求，进行沟槽基础施工，包括混凝土垫层、钢筋绑扎、混凝土浇筑等。
5. 管道安装：按照设计要求，进行管道安装，确保管道连接牢固、平整。
6. 覆盖层施工：根据设计要求，进行沟槽覆盖层施工，包括土方回填、压实等。
四、质量保证1. 严格执行国家相关规范和标准，确保施工质量。
2. 对施工材料、设备进行检查，确保其质量符合要求。
3. 对施工过程进行全程监控，及时发现并解决质量问题。
4. 对施工成果进行验收，确保达到设计要求。
五、安全保证1. 严格执行安全生产规章制度，加强施工现场安全管理。
2. 对施工人员进行安全教育培训，提高安全意识。
3. 定期进行安全检查，及时发现并消除安全隐患。
4. 配备必要的安全防护设施，如安全帽、安全带、防护网等。
六、环境保护1. 严格执行环境保护相关规定，减少施工对环境的影响。
2. 对施工现场进行合理规划，减少施工对周边环境的影响。
3. 对施工废弃物进行分类处理，确保废弃物得到妥善处置。
（此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：）施工方案工程名称: 编制单位:人: 人: 人:编制日期：年月日3工程概况: 防汛防雨要求深沟槽的临时排水系统七、安全生产措施八、文明施工措施九、质量标准:四、深沟槽施工五、 监护措施8.. 、.八、 地下管线和周围构筑物的保护8. 10 12、工程概况:本工程为诏安污水主干管由东埭洋至污水处理厂。
近期主要收集东埭洋 处的三个污水排放口的污水。
东埭洋至高速公路段污水主干主要沿现状排水沟进行布置。
西溪沿岸的污水干管距规划道路边线 内最大挖深为 9.5m 。
桩号1+ 至2+ ，全长1200m 桩号1+ 至 1+592.853 为 D1200UPVC 管。
桩号 1+592.853 至污水厂为 D1500UPVC 管。
按照相关文件的要求，特编制本深沟槽专项施工方案。
二、防汛防雨要求 本工程全部施工期为90施工日历天，预计在三月份开工。
施匸期间有遇到汛期及雨季。
所以对防汛防雨采取经常性的措施，采取如下应 急措施:1. 工程项目部准备3—5台备用抽水泵防备下暴雨时急用。
2. 气象预报有暴雨时，工地增派施工人员和电工值班，以 便及时参加排水。
3. 对暴雨积水时，服从指挥部和高新区政府对抢险救灾工 作的整体安排。
三、深沟槽的临时排水系统按照诏安污水干管工程的施工组织设计实行。
道设置在西溪沿岸西侧外，并在正式施工前完成临时排水通道的 设置。
2、沟槽内排水：在污水管道底部设0.3 X 0.3的排水边沟且两侧 每隔20m 设一集水井以$ 150mn n 径污水泵抽排。
2M 本标段1、地面排水：管道施工期间设置临时排水设施。
临时排水通3、井点降水的一般措施:a.井点设备运转正常后，保持连续抽水。
出水排出降水范围外。
b.井点正常运行时，发现水质浑浊，分析其原因并采取相应的措施。
C.拔除井管后，土中留有的孔穴及时用黄砂灌实。
四、深沟槽施工关于深槽开挖措施:测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，开挖时应及时安设龙门板，控制中线和槽底高程。

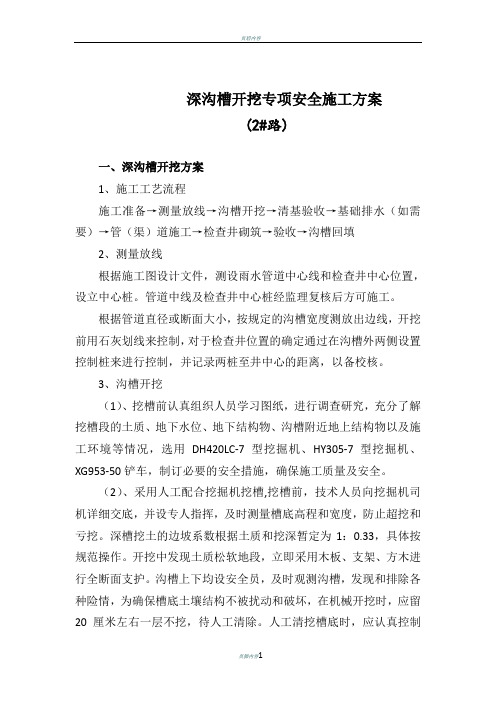

深沟槽开挖专项安全施工方案(2#路)一、深沟槽开挖方案1、施工工艺流程施工准备→测量放线→沟槽开挖→清基验收→基础排水（如需要）→管（渠）道施工→检查井砌筑→验收→沟槽回填2、测量放线根据施工图设计文件，测设雨水管道中心线和检查井中心位置，设立中心桩。
管道中线及检查井中心桩经监理复核后方可施工。
根据管道直径或断面大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于检查井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。
3、沟槽开挖（1）、挖槽前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质、地下水位、地下结构物、沟槽附近地上结构物以及施工环境等情况，选用DH420LC-7型挖掘机、HY305-7型挖掘机、XG953-50铲车，制订必要的安全措施，确保施工质量及安全。
（2）、采用人工配合挖掘机挖槽,挖槽前，技术人员向挖掘机司机详细交底，并设专人指挥，及时测量槽底高程和宽度，防止超挖和亏挖。
深槽挖土的边坡系数根据土质和挖深暂定为1：0.33，具体按规范操作。
开挖中发现土质松软地段，立即采用木板、支架、方木进行全断面支护。
沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情，为确保槽底土壤结构不被扰动和破坏，在机械开挖时，应留20厘米左右一层不挖，待人工清除。
人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动和破坏。
（3）、由于沟槽开挖较深，确保沟槽壁不出现塌方现象，且挖掘机不能一次开挖到位，因此采用分层二次开挖法：上、下两层均采用放坡开挖，上层开挖深度按2-2.5米控制下层开挖深度按3-5米控制，沟槽开挖完成后，必要时采用钢板桩上架设横向支撑，间距以不影响吊放管节和兼顾安全性为宜。
（4）、沟槽上层与下层之间的台阶宽度为1-2米，以第二台阶为挖机辅助工作层，开挖第二层沟槽，同时考虑作为汽车倒土面及临时堆管、下管工作层。
（5）、在雨期施工，应尽量缩短开槽长度，并作好防排水措施，如果雨水泡槽以后，要尽快采取措施，抽排积水，清除淤泥，用砂石料回填湿槽，达到稳定即可，不宜铺垫过厚，造成基础沉陷不均匀。
深沟槽开挖专项工程施工设计方案一、工程概况本工程是对区域进行深沟槽开挖，目的是为了进行管道敷设或其他相关设备的安装，确保工程质量。
工程地点位于XX区，总长度约为XXX米，深度约为XX米。
二、前期准备工作1.确定工程范围和施工目标，绘制工程地形图和设计图纸。
2.确定工程所需材料，并进行采购和运输工作。
3.建立施工组织机构，指定施工负责人和工作人员。
4.编制施工计划和施工方案，合理安排工作进度和施工方法。
三、施工准备阶段1.确定开挖起点和终点，并标出相应的标志物，确保施工的准确性。
2.进行现场勘测和地质勘探工作，了解地下情况，确保施工安全。
3.检查和维修施工设备，确保施工设备的正常运行。
4.对施工区域进行安全防护，设置警示牌和围挡，确保施工区域的安全性。
5.准备施工用水和电力设施，确保施工所需的供应条件。
四、开挖施工阶段1.根据设计要求，使用挖掘机进行开挖工作，保持挖掘机的稳定性和准确性。
2.对开挖的土方进行分类和处理，确保土方的安全处理和利用。
3.在开挖过程中，及时清理施工区域内的杂物和垃圾，确保施工环境的整洁。
4.在挖沟过程中，要注意保持挖掘机和作业人员的安全，避免发生意外事故。
5.在开挖过程中，根据需要设立支护结构，确保施工区域的稳定性和安全性。
6.对开挖完成的部分进行现场验收，确保施工质量和进度。
五、施工后期工作1.对施工现场进行清理和整理工作，保持施工区域的整洁和安全。
2.对施工所使用的设备进行检修和维护工作，确保设备的运行性能。
3.编制施工报告和验收材料，记录施工过程和施工质量，作为工程的档案资料。
4.进行工程验收和质检工作，确保施工符合设计要求和标准。
5.整理施工台账和资料，汇总施工成本和工程量，作为后期管理的依据。
六、安全保障措施1.施工现场要设置明显的安全警示标志和警戒线，禁止未经许可人员进入施工区域。
2.施工人员要配备个人防护用具，如安全帽、防护眼镜、安全鞋等，并接受相关安全培训。
深沟槽开挖专项安全施工方案(2#路)一、深沟槽开挖方案1、施工工艺流程施工准备→测量放线→沟槽开挖→清基验收→基础排水（如需要）→管（渠）道施工→检查井砌筑→验收→沟槽回填2、测量放线根据施工图设计文件，测设雨水管道中心线和检查井中心位置，设立中心桩。
管道中线及检查井中心桩经监理复核后方可施工。
根据管道直径或断面大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于检查井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。
3、沟槽开挖（1）、挖槽前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质、地下水位、地下结构物、沟槽附近地上结构物以及施工环境等情况，选用DH420LC-7型挖掘机、HY305-7型挖掘机、XG953-50铲车，制订必要的安全措施，确保施工质量及安全。
（2）、采用人工配合挖掘机挖槽,挖槽前，技术人员向挖掘机司机详细交底，并设专人指挥，及时测量槽底高程和宽度，防止超挖和亏挖。
深槽挖土的边坡系数根据土质和挖深暂定为1：0.33，具体按规范操作。
开挖中发现土质松软地段，立即采用木板、支架、方木进行全断面支护。
沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情，为确保槽底土壤结构不被扰动和破坏，在机械开挖时，应留20厘米左右一层不挖，待人工清除。
人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动和破坏。
（3）、由于沟槽开挖较深，确保沟槽壁不出现塌方现象，且挖掘机不能一次开挖到位，因此采用分层二次开挖法：上、下两层均采用放坡开挖，上层开挖深度按2-2.5米控制下层开挖深度按3-5米控制，沟槽开挖完成后，必要时采用钢板桩上架设横向支撑，间距以不影响吊放管节和兼顾安全性为宜。
（4）、沟槽上层与下层之间的台阶宽度为1-2米，以第二台阶为挖机辅助工作层，开挖第二层沟槽，同时考虑作为汽车倒土面及临时堆管、下管工作层。
（5）、在雨期施工，应尽量缩短开槽长度，并作好防排水措施，如果雨水泡槽以后，要尽快采取措施，抽排积水，清除淤泥，用砂石料回填湿槽，达到稳定即可，不宜铺垫过厚，造成基础沉陷不均匀。
沟槽开挖专项施工方案(1)一、前言沟槽开挖是土建工程中重要的施工环节，影响整个工程的质量和进度。
因此，制定科学合理的专项施工方案对于保证施工质量、提高效率至关重要。
二、施工准备1. 确定施工范围首先，根据设计图纸和实际情况确定沟槽的具体开挖范围，确保开挖的准确性和施工的连贯性。
2. 采集资料在确定施工范围的基础上，采集有关地质、地下管线、环境等施工相关资料，为后续施工工作提供参考依据。
3. 准备材料和设备准备开挖所需的工具、设备和材料，包括挖掘机械、测量工具、安全设备等，以确保施工顺利进行。
三、施工流程1. 土方开挖根据设计要求和地质情况，采用适当的土方开挖方法，注意控制开挖深度和坡度，确保开挖的稳定性和准确性。
2. 地基处理根据需要对开挖后的地基进行处理，包括加固、填充、压实等工作，以保证地基的稳定性和承载能力。
3. 排水施工根据设计要求进行排水工程施工，包括设置排水管道、井口等设施，确保沟槽内部排水畅通。
4. 安全措施在施工过程中，要加强安全管理，采取必要的安全措施，保证施工人员和设备的安全。
四、施工质量控制1. 实时监测在施工过程中设置监测点，实时监测施工过程中的各项数据，确保施工质量和进度的控制。
2. 质量检查定期进行质量检查，对施工过程中的关键环节和关键部位进行检查，及时发现和纠正问题。
五、总结沟槽开挖是土建工程中的关键环节，科学合理的施工方案是保证施工质量和进度的重要保障。
只有在严格执行施工方案的前提下，才能确保工程的顺利完成和质量的可控性。
以上即为沟槽开挖专项施工方案的初步整理，希望对大家在实际工作中有所帮助。
深沟槽专项施工方案深沟槽专项施工方案如下：一、施工前准备工作：1. 组织施工人员进行技术交底和安全教育，确保施工人员具备相关施工技能和安全意识；2. 准备好必要的施工工具和设备，包括挖掘机、铲车、钢筋剪等；3. 搭建施工场地围挡，确保施工现场的安全整洁；4. 检查施工现场地质情况，确保施工区域的稳定性。
二、施工过程：1. 按照设计要求，确定深沟槽的位置和尺寸，并在地面进行标志；2. 使用挖掘机进行开挖，将地表上的土方清理到指定区域；3. 根据设计要求，进行挖土调整。
需要挖出的土方按要求进行堆放或清除，确保施工现场的安全整洁；4. 在施工现场附近设置警示标识，并采取必要的防护措施，确保工人的安全；5. 在挖掘好的槽底进行土方打夯，保持槽底的平整度和稳定性；6. 根据设计要求，进行钢筋的预埋、连接和编排工作；7. 进行混凝土浇筑，保持浇筑过程中的施工质量和各项工艺要求；8. 进行混凝土的养护，保持混凝土的强度和耐久性；9. 对施工现场进行清理，恢复施工区域周边环境。
三、施工安全措施：1. 进行施工现场的安全防护措施，如搭建围挡、设置警示标识等；2. 对施工人员进行安全教育和培训，确保他们了解施工现场的安全生产规范；3. 检查施工设备的安全性，确保施工过程中设备的正常运转；4. 定期检查施工现场的地质情况，及时采取措施确保施工区域的稳定性；5. 严禁未经许可的人员进入施工现场，并进行巡视和监控。
四、质量控制措施：1. 严格按照设计要求进行施工，确保施工质量符合要求；2. 对土方的堆放和清除进行监督，确保施工现场的环境整洁；3. 对钢筋的预埋、连接和编排工作进行质量检查，确保钢筋的正确性和稳定性；4. 对混凝土浇筑和养护过程进行监控和检查，确保混凝土的均匀性和强度；5. 对施工工艺和施工质量进行定期评估，及时改进和优化施工方案。
以上是深沟槽专项施工方案的内容，希望能对您有所帮助。
乌ft东路道路路基工程施工第四标段（K10+260-K12+080）深沟槽专项施工方案编制人：审核人：审批人：施工单位：长沙桐木建设股份有限公司编制日期：二零一一年八月八日目录一、工程概况 (03)二、地质情况 (04)三、地下水文情况 (04)四、沟槽的开挖技术参数 (05)五、深沟槽施工方案 (06)六、施工部署 (10)七、监护措施 (10)八、沟槽开挖的应急措施 (11)九、安全生产措施 (11)十、文明施工措施 (13)乌ft东路道路路基工程施工第四标段深沟槽开挖专项施工方案一、工程概况本标段路幅沿线排水工程从 K10+260-K12+080，总长有 1820 米，设计有四道纵向排水，两道雨水和两道污水。
道路排水分布在主行车道及辅车道设置雨水口，将路面雨水接入纵向主雨水系统，污水管设置在辅车道上，其雨污水中间的间距为 2.25 米。
排水总长度为 1820 米，其中挖方区段分布在 K10+260-K10+540（长280 米）和K11+840-K12+080（长240 米）位置，填方区分布在 K10+540- K11+840 位置，其沟槽开挖深度超过 5 米为挖方段。
挖方区管径分布情况：K10+260-K10+540 位置：路幅右边（D1350 雨+D700 污）：D1350 钢筋混凝土管雨水管和D700（HDPE）污水管；路幅左边（D1650 雨+D500 污）：D1650 钢筋混凝土管雨水管和D500（HDPE）污水管；K11+840-K12+080 位置：路幅右边（D500 和D700 雨+D1200 污）： D500 和D700（HDPE）雨水管和D1200 污水管顶管（已按照设计标高进行顶管施工）；路幅左边（D500 和D700 雨+D500 污）：D500 和D700（HDPE）雨水管和 D500 （HDPE）污水管；二、地质情况开挖段的土层结构为：第 1 层为人工填土（Q4m l）：以粉质土、砖块、少量生活垃圾混 10-30% 粘性土组成，成分杂乱，结构疏松。
层厚 0.80—5.7m，平均厚度 2.35m。
第 2 层为植物层（Q4pd）：灰褐色，主要由粘性土夹植物根茎组成，湿-很湿，软可塑状态。
层厚在 0.3-1.9m 间，平均厚度 0.77m。
第 3 层为第四系全新世坡积粉质粘土（Q4d l）：红褐色，不均匀含有 5- 10%砾石，稍湿-湿，可塑状态。
捻面稍光滑，其干强度及韧性中等，摇震无反应。
层厚在 0.6-4.00m 间，平均厚度 1.79m。
第 4 层为第四纪全新以后（Q4）地层：灰褐色，层厚在 0.4-4.3m 间，平均厚度 1.55m。
第 5 层为第四纪全新世冲积（Q4al）粉质粘土 6：褐黄色为主，局部夹有灰白色泥团，湿，硬塑状态为主，局部呈可塑状态。
层厚在 0.7-10.5m 间，平均厚度 3.87m。
三、地下水文情况1、场地地下水。
该场地地下水位埋深在自然地面以下 0-12.2m，地下水类型为潜水，含水层为微透水层。
2、施工降排水为确保工程质量及安全，必须在开挖沟槽前进行井点降水，使地下水位降低到沟槽底以下。
四、沟槽的开挖技术参数按国标 GB50268-2008《给水排水管道工程施工及验收规范》规定计算：B=D0+2（b1+b2+b3）式中：B---管道沟槽底部的开挖宽度（mm）；D0---管外径（mm）；b1---管道一侧的工作面宽度（mm），可按表 4.3.2 选取；b2---有支撑要求时，管道一侧的支撑厚度，可取 150-200mm；b3---现场浇注混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。
表4.3.2 管道一侧的工作面宽度（mm）注：1、槽底需设排水沟时，b1 应适当增加；2、管道有现场施工的外防水层时，b1 宜取 800mm；3、采用机械回填管道侧面时，b1 需满足机械作业的宽度要求。
本工程的深沟槽主要集中在：K10+260-K10+485 和K11+875-K12+080 右幅,Ye98-Ye105 和Ye152-Ye159，沟槽深度从 5.1-11.373m，左幅 Yw99-Yw106 和Yw154-Yw154-Yw159，沟槽深度从 5.416-9.965m:Ye98:1.99+1.35+0.125+0.25+0.5;Ye105:1.99+1.5+0.125+0.25+0.5;Ye152:2.249+1.5+0.125+0.25+0.5;Ye159:3.726+1.5+0.125+0.25+0.5;Yw99:1.97+1.5+0.125+0.25+0.5;Yw106:1.97+1.5+0.125+0.25+0.5;Yw154:2.225+1.5+0.125+0.25+0.5;Yw159:3.454+1.5+0.125+0.25+0.5;K10+260-K10+520 和 K11+820-K11+983.844 左幅,We64-We78 和，沟槽深度从 5.18-10.127m，左幅 Ww65-Ww95，沟槽深度从 4.847-10.456m: We64:3.511+1.2+0.2+0.5;We78:3.67+1.2+0.2+0.5;Ww65:3.627+0.5+0.2+0.5;Ww95:3.346+0.5+0.2+0.5;五、深沟槽施工方案（一）、沟槽开挖前期准备工作1、设计测量控制网，包括水准点、轴线控制线，测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，严格控制每层台阶的开挖深度及开挖坡度。
2、我项目部将安排专人检查实际操作是否按照拟定尺寸自上而下逐层开挖，在开挖过程中，若发现有地面裂缝，将采取有效的支护措施，确保施工安全。
3、施工时，我们将及时掌握气候条件和天气情况，减少沟槽开挖后的暴露时间，增加施工投入，缩短工作面，做到及时开挖，及时施工，及时验收，及时回填。
4、沟槽底宽度确定根据设计文件、规范文件及现场操作因素等综合考虑，沟槽底宽 HDPE 管、钢筋混凝土管，其外侧工作面宽 b1 根据管道的外径按照上述表 4.3.2 取值；如有地下渗水情况时，再在其外侧工作面宽 b1 外加0.2 米，作为排水沟，外侧每间隔 40 米开挖一集水坑，集水坑尺寸：长 0.6m、宽 0.5m、深 0.4m，利用抽水泵集中排水。
排水沟宽 b2 取200mm。
5、沟槽边坡确定根据地质报告、地下水位情况及现场的状态，设计文件、规范文件，综合考虑，挖方区沟槽边坡按 1:0.5 放坡，因挖方区沟槽深度基本都超过 5 米，为保证沟槽底操作安全，坡度不能过陡；如有特殊情况地质条件较差地段，可视情况调整坡比。
（二）深沟槽开挖1、沟槽开挖断面示意图附后。
2、施工工艺流程。
沟槽定位、放线→ 第一层土方开挖→第二层土方开挖→第三层土方开挖（污水管底）→排水明沟形成（视沟底渗水情况定）→集水井形成。
3、沟槽放线利用全站仪进行沟槽定位，根据沟槽底宽，边坡、沟槽深度确定上口测量放线。
4、深沟槽开挖沟槽深度基本都超过5米，沟槽开挖分三层进行。
同时本标段的雨污排水设计特殊，雨、污纵管之间的间距只2.25m，两管只能共沟开挖，这样能减少开挖的土方量。
4.1第一层土方开挖（1m-2.6m）由于沟槽深度较身，一次性开挖难道较大，且挖机一次性挖深不能超过4.2m，挖机臂长不够，为了保证施工方便、操作安全和土方的有效利用，因此，沟槽分三次开挖。
第一层土方开挖一般是挖到距沟槽底 4.0-4.1 米，这样挖机在坑上作业，保证挖机臂长能一次挖到底。
4.2第二层土方开挖（2m-3m）在第二层土方开挖前要求重新测量放线，把雨、污管道的位置边线放出来，并根据雨、污水标高的实际情况，挖到设计标高较高管道的管底位置，在第二层开挖时要考虑放级。
4.3第三层土方开挖（1.2m-2.0m）在第三层土方开挖前要求重新测量放线，放出设计标高较低管的开挖边线，并根据实际情况，挖到设计管底标高。
4.4沟槽开挖到底后，人工修平。
人工挖土应遵守以下安全要求：①槽内施工人员必须戴好安全帽，施工现场禁止穿拖鞋、高跟鞋或赤脚施。
工期间严禁槽内休息。
②上下沟槽必须设置立梯，立梯应坚固，不得缺层。
严禁攀登支撑上下沟槽。
③挖土时，两人间距要保持1.5米以上的安全距离，对所用工具要经常检查是否完好无损，安全可靠。
④沟槽应挖的直顺，上下口尺寸、中线和边坡要符合要求，槽壁应平整，不得出现凹凸现象，以免影响沟壁的稳定性而造成沟壁坍塌。
5、土方堆放。
在开挖中，必须考虑回填土的余量及合理的堆放位置。
如不能合理堆放，将直接影响到施工安全。
①堆土位置的选择堆土位置的选择根据工程现场的具体情况，施工现场开阔、周围环境不受影响和限制，为了方便进料、堆料和施工，采取一侧堆土，另一侧，作为施工临时便道。
②堆土要求包括：工程所需管材、砖、砂等均应堆放整齐，距沟边2米以外，土质较好，现场狭窄时，均应距沟槽边缘不小于0.8米，其高度不超过1.5米，堆土顶部要向外侧作流水坡度。
还应考虑留出现场便道，以利施工和安全。
六、施工部署1.认真阅读施工图纸。
2.了解场地地形，地下管线的埋设情况，清除影响施工的障碍物。
3.根据施工总平面布置图，合理布置场地，确定机械设备的安放位置，材料制作堆放场地。
4.施工人员组织为确保施工质量和进度，现场项目经理主管全面工作，施工过程中相关人员不得离开岗位，以确保工程施工万无一失。
管理人员项目经理1人施工员2人项目技术负责人1人质检负责人1人测量负责人1人材料负责人1人安全负责人2人民工班组35人七、监护措施1.工程项目部落实施工员促深沟槽的开挖、围护是否符合安全规定，作为专项施工组织设计要求的监护责任人。
2.监护的主要项目为：a)监查沟槽开挖宽度和标高。
b)监查深沟槽的沉降及位移。
c)监查深沟槽的边破稳定性。
3.监查的频率一天两次；上班前或后一次，下班前一次；由监查人记录在《施工日记》中；在雨雪天或连续的雨雪天中，增加监查次数。
4.监查中发现异常情况，及时报告业主、设计院、监理。
由相关人员决定采取何种应急技术措施来消除隐患。
八、沟槽开挖的应急措施为确保沟槽周围环境的安全和正常使用，确保工程的顺行，对可能出现的险情作出如下应急措施：1、下大雨时，为保证沟槽的边坡不被雨水冲刷，保证边坡的稳定性，下雨前需用彩条布将边坡覆盖；2、沟槽开挖前现场准备一定的圆木、支撑板放和编织袋土包等应急材料，发现异常情况后采取临时支撑等。
3、地下地质情况和勘探报告有出入时，及时通知勘探、设计部门，必须时加大坡比，确保施工安全。
九、安全生产措施1、安全目标：a)严格按照标准执行，在施工过程中按安全生产的各项技术和要求对沟槽进行开挖。
每道工序开工前，必须向施工、作业人员详细的安全要求和安全技术措施交底，并在施工中监督执行，杜绝违章指挥，违章作业，坚持安全生产与施工生产的“四同步“。
