沟槽土方开挖专项施工方案1. 方案背景沟槽土方开挖是土建工程中的重要环节，它涉及到土方开挖的施工方法、作业要求、安全措施等方面的内容。
本文档将详细阐述沟槽土方开挖的专项施工方案，以确保施工期间的安全顺利进行。
2. 方案目标本专项施工方案的目标是：•确保沟槽土方开挖符合设计要求和施工规范；•保障施工人员的安全；•控制施工进度，确保按时完成任务。
3. 施工方法3.1 机械开挖在正常情况下，沟槽土方开挖采用机械开挖的方式。
机械开挖主要包括使用挖掘机进行土方开挖、挖掘机配备剪刀手等配件进行辅助工作，以提高施工效率和质量。
3.2 人工开挖在特殊情况下，如存在管线、电缆等敏感设备，或者土质条件复杂、不适合机械开挖时，可采用人工开挖的方式。
人工开挖需要通过人工铲、镐等工具进行施工。
4. 作业要求4.1 前期准备•定位标志：在沟槽施工现场进行定位标志的设置，并确保标志清晰可见；•清理路面：清除施工场地上的杂物和泥土，确保施工区域的平整；•管线保护：对沟槽开挖区域附近的地下管线进行保护，避免施工过程中损坏。
4.2 施工过程•开挖顺序：根据设计要求，按照从上到下、从远到近的顺序进行沟槽土方开挖；•开挖尺寸：根据设计图纸的要求，控制沟槽的开挖尺寸，确保与设计要求相符；•挖土搬运：挖掘机将挖出的土方搬运至指定地点，避免土方堆积影响施工；•清理边坡：开挖后的沟槽边坡应清理，并及时处理边坡坡度不稳定的问题。
4.3 安全措施•工地封锁：施工现场应设置明显的警示标志，对施工区域进行封锁，避免外来人员闯入危险区域；•安全防护：施工人员应佩戴符合规定的防护用品，包括安全帽、工作服、防护鞋等；•防止坍塌：开挖过程中，应采取支护措施，防止沟槽坍塌，确保施工人员的安全；•天气条件：遇到恶劣天气条件，如暴雨、大风等，应暂停施工，并及时采取相应的措施。
5. 质量控制5.1 现场监测施工过程中，应安排专人对土方开挖进行现场监测，及时发现问题并采取措施进行调整。

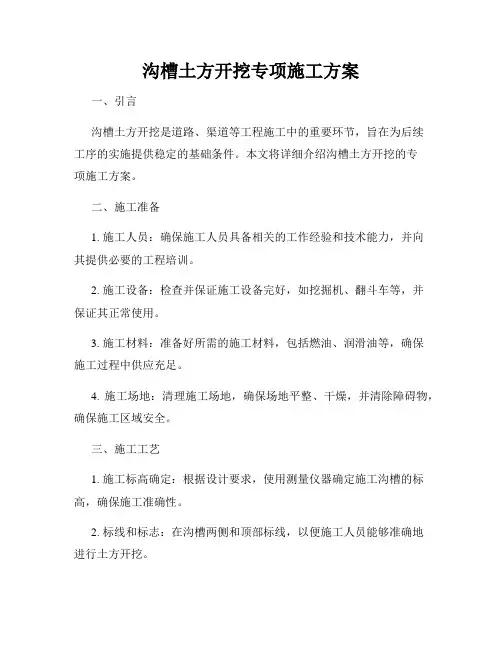

沟槽土方开挖专项施工方案一、引言沟槽土方开挖是道路、渠道等工程施工中的重要环节，旨在为后续工序的实施提供稳定的基础条件。
本文将详细介绍沟槽土方开挖的专项施工方案。
二、施工准备1. 施工人员：确保施工人员具备相关的工作经验和技术能力，并向其提供必要的工程培训。
2. 施工设备：检查并保证施工设备完好，如挖掘机、翻斗车等，并保证其正常使用。
3. 施工材料：准备好所需的施工材料，包括燃油、润滑油等，确保施工过程中供应充足。
4. 施工场地：清理施工场地，确保场地平整、干燥，并清除障碍物，确保施工区域安全。
三、施工工艺1. 施工标高确定：根据设计要求，使用测量仪器确定施工沟槽的标高，确保施工准确性。
2. 标线和标志：在沟槽两侧和顶部标线，以便施工人员能够准确地进行土方开挖。
3. 先挖主槽：首先使用挖掘机按照设计要求挖掘主槽，注意控制挖掘机的深度和坡度，以免超过设计要求。
4. 垫层处理：根据设计要求，在主槽底部修建土垫层，以提供辅助支撑和保护地下管道。
5. 废土处理：及时清理、运输和堆放废土，确保施工现场整洁有序，避免对周边环境产生污染。
6. 增加边坡支护：根据施工现场的土质情况，必要时加固和加强沟槽的边坡，以确保施工安全。
7. 管线安装：在土方开挖完成后，按照设计要求安装管线，并进行必要的连接和测试。
8. 后处理：清理施工现场，修复损坏的地面和植被，使施工区域恢复原貌。
四、质量控制1. 土方开挖过程中，定期对挖掘机进行维护和保养，确保其正常工作。
2. 根据设计要求，对沟槽的开挖深度和坡度进行测量和检查，确保其与设计要求一致。
3. 管线安装时，严格按照相关标准和规范进行操作，确保管线的安全和稳定。
4. 施工现场监理人员参与每个施工阶段，进行现场检查和记录，以确保施工符合要求。
五、安全管理1. 施工人员必须按照安全操作规程进行工作，佩戴必要的个人防护装备。
2. 施工现场必须设置明显的安全警示标志，并保持通道畅通。
沟槽开挖安全专项施工方案一、项目背景沟槽开挖是许多建筑工程中常见的作业，也是建筑施工中不可或缺的一环。
然而，由于工程环境、地质条件等因素的不同，沟槽开挖作业存在一定的安全风险，如地质灾害的发生、沟槽坍塌等。
为了保证工程施工期间的安全，制定一份沟槽开挖安全专项施工方案是必不可少的。
二、目标与原则1.目标：确保沟槽开挖作业期间的工人安全，减少意外事故的发生。
2.原则：科学规划、合理布局，严格操作、稳步推进。
三、前期准备工作1.组织技术人员进行现场踏勘，全面了解施工区域地质及地层情况。
2.根据踏勘结果制定详细的施工方案，包括施工区域、施工工艺、施工步骤等。
3.向相关部门申请开挖工程验收手续，确保施工合法合规。
四、安全保障措施1.加强人员培训，提高作业人员的安全意识和技能，保证操作规范。
2.制定沟槽开挖作业的安全操作规程，对作业人员进行必要的技术培训。
3.配备必要的作业设备，确保设备的正常运行并定期进行维护检修。
4.配备足够的安全警示标识，明确施工区域、隐患区域等，并设置必要的安全警示牌。
5.配备必要的防护设施，如安全帽、防滑鞋、安全绳等，确保作业人员的人身安全。
6.合理设置施工围护措施，采取切实有效的措施防止沟槽坍塌。
7.进行安全巡查，定期检查沟槽开挖作业现场的安全情况，及时发现并解决问题。
五、应急预案1.制定沟槽开挖作业的应急预案，安排专人负责，做好应急物资的准备和储备。
2.在施工现场设置适当数量和位置的应急疏散标志，并定期进行演练。
3.制定应急救护预案，培训作业人员及施工单位的应急救护知识和技能。
六、施工期间的安全管理1.制定沟槽开挖作业的临时交通组织方案，确保交通畅通与施工安全。
2.施工过程中加强现场监督，及时纠正违章操作和不安全行为。
3.加强与周边环境和管线的沟通协调，做好与相关单位的协作配合。
4.关注天气变化，灵活调整施工计划，并及时采取防护措施，避免意外事故发生。
七、施工后维护工作1.完工后进行安全岗位验收和交接，确认沟槽开挖工程的安全运行。

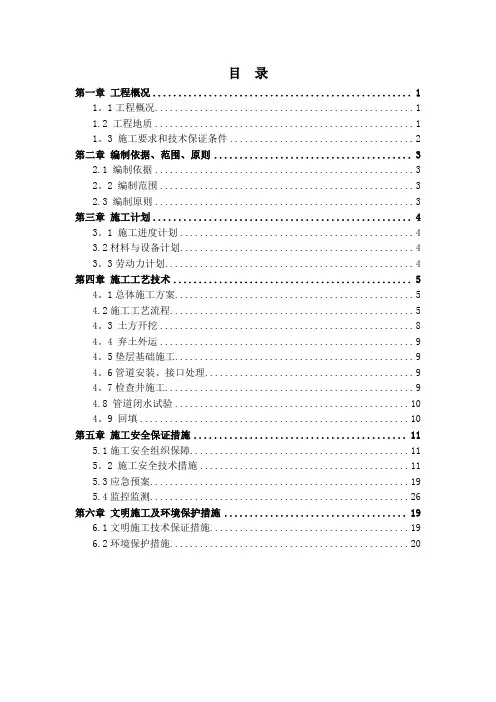

目录第一章工程概况 (1)1。
1工程概况 (1)1.2 工程地质 (1)1。
3 施工要求和技术保证条件 (2)第二章编制依据、范围、原则 (3)2.1 编制依据 (3)2。
2 编制范围 (3)2.3 编制原则 (3)第三章施工计划 (4)3。
1 施工进度计划 (4)3.2材料与设备计划 (4)3。
3劳动力计划 (4)第四章施工工艺技术 (5)4。
1总体施工方案 (5)4.2施工工艺流程 (5)4。
3 土方开挖 (8)4。
4 弃土外运 (9)4。
5垫层基础施工 (9)4。
6管道安装、接口处理 (9)4。
7检查井施工 (9)4.8 管道闭水试验 (10)4。
9 回填 (10)第五章施工安全保证措施 (11)5.1施工安全组织保障 (11)5。
2 施工安全技术措施 (11)5.3应急预案 (19)5.4监控监测 (26)第六章文明施工及环境保护措施 (19)6.1文明施工技术保证措施 (19)6.2环境保护措施 (20)第一章工程概况1。
1工程概况1.2。
2地下水条件地下水稳定水位埋深在现在地表以下5。
30—7.50m之间，稳定水位标高425.50-427。
7m,地下水类型为孔隙潜水，主要由侧向径流及大气降水补给，季节性水位变幅为0.5m，地下水主要自东向西，向汾河径流排泄.地上下水位在上升、下降幅度范围内的变化，对场地路基图的湿陷性没有影响。
1。
2。
3地质构成及岩性分布特征根据钻探揭露的地层及趁机旋回特征，结合区域地质资料，综合分析判断，勘察深度范围内，场地地基土沉积时代及成因类型，除场地表面分部的杂填土（Q4ml)、耕土（Q4pd)属近期人工堆积土外，第四系上更新统河流相冲、洪积层（Q3al+pl），主要由杂填土、湿陷性粉土、粉土、细沙、粉土、粉质黏土组成。
1。
2。
4地震条件根据《建筑抗震设计规范》(GB50011-2010)附录A可知，抗震设防烈度为7度,设计基本地震加速度为0.20g，设计地震分组为一组。
第1篇一、工程概况本工程为某城市道路改造工程，主要施工内容包括道路两侧的排水沟槽施工。
沟槽施工是道路工程中的重要组成部分，其质量直接影响到道路的排水效果和使用寿命。
为确保工程顺利进行，特制定本施工方案。
二、施工准备1. 工程资料准备（1）收集整理设计图纸、施工图纸、地质勘察报告等相关资料。
（2）了解工程地质、水文、气象等自然条件。
（3）熟悉施工规范、标准、质量要求等。
2. 人员准备（1）组织施工队伍，明确各岗位人员职责。
（2）对施工人员进行技术培训和安全教育。
（3）配备足够的技术人员、管理人员和施工人员。
3. 施工设备准备（1）挖掘机、装载机、平板车等运输设备。
（2）推土机、压路机、切割机等施工设备。
（3）测量仪器、检测设备等。
4. 材料准备（1）排水管材：PVC、HDPE等。
（2）检查井：圆形、方形等。
（3）混凝土：C20、C30等。
（4）钢筋：HRB400、HRB500等。
（5）水泥、砂、石子等。
三、施工工艺1. 施工流程（1）场地平整：对施工场地进行平整，确保施工基础。
（2）测量放样：根据设计图纸，进行测量放样，确定沟槽位置。
（3）沟槽开挖：采用挖掘机进行沟槽开挖，保证沟槽尺寸、深度符合设计要求。
（4）沟槽基础处理：对沟槽底部进行平整，清除杂物，保证基础质量。
（5）管道安装：根据设计要求，进行管道安装，确保管道接口严密。
（6）检查井施工：根据设计要求，进行检查井施工，确保检查井尺寸、位置符合设计要求。
（7）混凝土浇筑：对沟槽、检查井等部位进行混凝土浇筑，确保混凝土强度。
（8）回填土：对沟槽进行回填土，分层压实，确保回填土质量。
（9）路面恢复：对施工区域进行路面恢复，确保路面平整、美观。
2. 施工方法（1）场地平整：采用推土机进行场地平整，确保施工基础。
（2）测量放样：采用全站仪、经纬仪等测量仪器进行测量放样，确保沟槽位置准确。
（3）沟槽开挖：采用挖掘机进行沟槽开挖，保证沟槽尺寸、深度符合设计要求。
深沟槽开挖专项工程施工设计方案一、工程概况本工程是对区域进行深沟槽开挖，目的是为了进行管道敷设或其他相关设备的安装，确保工程质量。
工程地点位于XX区，总长度约为XXX米，深度约为XX米。
二、前期准备工作1.确定工程范围和施工目标，绘制工程地形图和设计图纸。
2.确定工程所需材料，并进行采购和运输工作。
3.建立施工组织机构，指定施工负责人和工作人员。
4.编制施工计划和施工方案，合理安排工作进度和施工方法。
三、施工准备阶段1.确定开挖起点和终点，并标出相应的标志物，确保施工的准确性。
2.进行现场勘测和地质勘探工作，了解地下情况，确保施工安全。
3.检查和维修施工设备，确保施工设备的正常运行。
4.对施工区域进行安全防护，设置警示牌和围挡，确保施工区域的安全性。
5.准备施工用水和电力设施，确保施工所需的供应条件。
四、开挖施工阶段1.根据设计要求，使用挖掘机进行开挖工作，保持挖掘机的稳定性和准确性。
2.对开挖的土方进行分类和处理，确保土方的安全处理和利用。
3.在开挖过程中，及时清理施工区域内的杂物和垃圾，确保施工环境的整洁。
4.在挖沟过程中，要注意保持挖掘机和作业人员的安全，避免发生意外事故。
5.在开挖过程中，根据需要设立支护结构，确保施工区域的稳定性和安全性。
6.对开挖完成的部分进行现场验收，确保施工质量和进度。
五、施工后期工作1.对施工现场进行清理和整理工作，保持施工区域的整洁和安全。
2.对施工所使用的设备进行检修和维护工作，确保设备的运行性能。
3.编制施工报告和验收材料，记录施工过程和施工质量，作为工程的档案资料。
4.进行工程验收和质检工作，确保施工符合设计要求和标准。
5.整理施工台账和资料，汇总施工成本和工程量，作为后期管理的依据。
六、安全保障措施1.施工现场要设置明显的安全警示标志和警戒线，禁止未经许可人员进入施工区域。
2.施工人员要配备个人防护用具，如安全帽、防护眼镜、安全鞋等，并接受相关安全培训。
深沟槽开挖专项安全施工方案（2#路）一、深沟槽开挖方案1、施工工艺流程施工准备→测量放线→沟槽开挖→清基验收→基础排水（如需要)→管（渠)道施工→检查井砌筑→验收→沟槽回填2、测量放线根据施工图设计文件,测设雨水管道中心线和检查井中心位置,设立中心桩。
管道中线及检查井中心桩经监理复核后方可施工。
根据管道直径或断面大小，按规定的沟槽宽度测放出边线,开挖前用石灰划线来控制，对于检查井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。
3、沟槽开挖(1）、挖槽前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质、地下水位、地下结构物、沟槽附近地上结构物以及施工环境等情况，选用DH420LC-7型挖掘机、HY305-7型挖掘机、XG953-50铲车，制订必要的安全措施，确保施工质量及安全。
(2)、采用人工配合挖掘机挖槽，挖槽前,技术人员向挖掘机司机详细交底，并设专人指挥，及时测量槽底高程和宽度，防止超挖和亏挖。
深槽挖土的边坡系数根据土质和挖深暂定为1：0。
33,具体按规范操作。
开挖中发现土质松软地段,立即采用木板、支架、方木进行全断面支护。
沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情,为确保槽底土壤结构不被扰动和破坏，在机械开挖时，应留20厘米左右一层不挖,待人工清除。
人工清挖槽底时，应认真控制槽底高程和宽度,并注意不使槽底土壤结构遭受扰动和破坏。
（3）、由于沟槽开挖较深，确保沟槽壁不出现塌方现象，且挖掘机不能一次开挖到位，因此采用分层二次开挖法：上、下两层均采用放坡开挖,上层开挖深度按2-2.5米控制下层开挖深度按3-5米控制,沟槽开挖完成后，必要时采用钢板桩上架设横向支撑，间距以不影响吊放管节和兼顾安全性为宜。
(4)、沟槽上层与下层之间的台阶宽度为1—2米，以第二台阶为挖机辅助工作层，开挖第二层沟槽，同时考虑作为汽车倒土面及临时堆管、下管工作层。
（5)、在雨期施工,应尽量缩短开槽长度,并作好防排水措施,如果雨水泡槽以后，要尽快采取措施，抽排积水，清除淤泥,用砂石料回填湿槽，达到稳定即可,不宜铺垫过厚,造成基础沉陷不均匀.深槽不能被积水泡槽过久，否则极易塌方，危及其他。
沟槽开挖专项施工方案沟槽开挖专项施工方案一、施工内容1. 这个方案是针对沟槽开挖的施工，包括沟槽的定位、开挖、清理和测量等工作。
二、施工前准备1. 根据设计要求和标示，确定沟槽的位置和尺寸，并在地面上进行标注。
2. 准备好所需的工具和设备，包括挖掘机、推土机、清理车辆、测量工具等。
3. 确保施工现场的安全，设置好警示标识和安全防护措施。
三、施工步骤1. 开始施工前，需要将施工现场清理干净，包括清除杂物和垃圾等。
2. 使用挖掘机进行沟槽的开挖工作，根据设计要求和标高，控制挖掘深度和宽度。
3. 在挖掘过程中，注意保护周边设施和管线，避免损坏。
4. 开挖完成后，使用清理车辆进行沟槽内的杂物和泥土的清理工作，确保沟槽干净。
5. 进行沟槽的测量工作，确保尺寸和位置符合设计要求。
6. 检查施工质量，确保沟槽的开挖工作符合规范要求。
四、施工注意事项1. 施工期间要确保施工现场的安全，设置好警示标识和安全防护措施。
2. 开挖过程中要注意保护周边设施和管线，避免损坏。
3. 挖掘机的操作要熟练，严格按照设计要求和标高进行操作。
4. 沟槽开挖后要及时清理，以确保沟槽干净。
5. 施工完成后要进行质量检查，确保沟槽的开挖工作符合规范要求。
五、施工总结1. 沟槽开挖是土木工程中常见的施工任务，施工前准备和施工过程的注意事项都是确保施工质量和安全的关键。
2. 在施工过程中，要严格按照设计要求和标高进行操作，保护周边设施和管线，确保施工质量。
3. 完成施工后，要进行质量检查，确保沟槽的开挖工作符合规范要求。
4. 在施工过程中，要时刻关注施工现场的安全，设置好警示标识和安全防护措施。

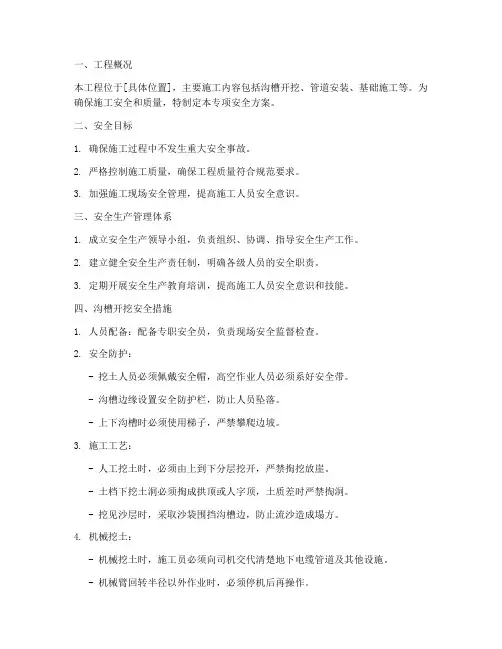

一、工程概况本工程位于[具体位置]，主要施工内容包括沟槽开挖、管道安装、基础施工等。
为确保施工安全和质量，特制定本专项安全方案。
二、安全目标1. 确保施工过程中不发生重大安全事故。
2. 严格控制施工质量，确保工程质量符合规范要求。
3. 加强施工现场安全管理，提高施工人员安全意识。
三、安全生产管理体系1. 成立安全生产领导小组，负责组织、协调、指导安全生产工作。
2. 建立健全安全生产责任制，明确各级人员的安全职责。
3. 定期开展安全生产教育培训，提高施工人员安全意识和技能。
四、沟槽开挖安全措施1. 人员配备：配备专职安全员，负责现场安全监督检查。
2. 安全防护：- 挖土人员必须佩戴安全帽，高空作业人员必须系好安全带。
- 沟槽边缘设置安全防护栏，防止人员坠落。
- 上下沟槽时必须使用梯子，严禁攀爬边坡。
3. 施工工艺：- 人工挖土时，必须由上到下分层挖开，严禁掏挖放崖。
- 土档下挖土洞必须掏成拱顶或人字顶，土质差时严禁掏洞。
- 挖见沙层时，采取沙袋围挡沟槽边，防止流沙造成塌方。
4. 机械挖土：- 机械挖土时，施工员必须向司机交代清楚地下电缆管道及其他设施。
- 机械臂回转半径以外作业时，必须停机后再操作。
五、沟槽基础施工安全措施1. 基坑支护：- 按设计要求进行基坑支护，确保支护结构稳定。
- 定期检查支护结构，发现问题及时处理。
2. 地下水控制：- 根据地质情况，采取合适的降水措施，确保基坑干燥。
- 降水井周围设置围栏，防止人员跌入。
六、管道安装安全措施1. 人员配备：配备专业管道安装人员，负责管道安装工作。
2. 安全防护：- 管道安装人员必须佩戴安全帽、安全带等防护用品。
- 上下管道时必须使用梯子，严禁攀爬边坡。
- 严禁在管道附近进行敲击、焊接等作业。
七、应急措施1. 建立应急救援队伍，配备必要的应急救援设备。
2. 制定应急预案，明确应急救援程序和措施。
3. 定期组织应急演练，提高应急处置能力。
八、总结本专项安全方案旨在确保沟槽开挖施工过程中的安全，降低事故风险。
沟槽开挖专项施工方案(1)一、前言沟槽开挖是土建工程中重要的施工环节，影响整个工程的质量和进度。
因此，制定科学合理的专项施工方案对于保证施工质量、提高效率至关重要。
二、施工准备1. 确定施工范围首先，根据设计图纸和实际情况确定沟槽的具体开挖范围，确保开挖的准确性和施工的连贯性。
2. 采集资料在确定施工范围的基础上，采集有关地质、地下管线、环境等施工相关资料，为后续施工工作提供参考依据。
3. 准备材料和设备准备开挖所需的工具、设备和材料，包括挖掘机械、测量工具、安全设备等，以确保施工顺利进行。
三、施工流程1. 土方开挖根据设计要求和地质情况，采用适当的土方开挖方法，注意控制开挖深度和坡度，确保开挖的稳定性和准确性。
2. 地基处理根据需要对开挖后的地基进行处理，包括加固、填充、压实等工作，以保证地基的稳定性和承载能力。
3. 排水施工根据设计要求进行排水工程施工，包括设置排水管道、井口等设施，确保沟槽内部排水畅通。
4. 安全措施在施工过程中，要加强安全管理，采取必要的安全措施，保证施工人员和设备的安全。
四、施工质量控制1. 实时监测在施工过程中设置监测点，实时监测施工过程中的各项数据，确保施工质量和进度的控制。
2. 质量检查定期进行质量检查，对施工过程中的关键环节和关键部位进行检查，及时发现和纠正问题。
五、总结沟槽开挖是土建工程中的关键环节，科学合理的施工方案是保证施工质量和进度的重要保障。
只有在严格执行施工方案的前提下，才能确保工程的顺利完成和质量的可控性。
以上即为沟槽开挖专项施工方案的初步整理，希望对大家在实际工作中有所帮助。
沟槽开挖专项施工方案二〇一五年五月二十八日
目录
第一章工程概况
1、工程简介
2、地质情况
第二章开挖方案的确定
1、边坡确定
2、沟漕开挖尺寸的确定
3、开挖断面的选择
4、开挖线路
第三章土方开挖施工方案
1、施工准备
2、施工技术要求
3、成品保护
4、沟槽开挖的安全措施
第一章工程概况
1、工程简介
2、地质情况
（1）清基面及沟槽底高程
①该深挖段清表后地面高程为：102.25m∼104.50m；
②开挖后沟槽底高程在：97.59m∼97.25m间；
③基坑最大开挖深度7.25m。
（2）周边环境
基坑两侧为防洪堤和路基清表后作业面，无建筑物、堆放物和地下管道，场地开阔，便于工程施工。
（3）地质情况
根据地质报告该堤基地质结构类型主要为双层结构（Ⅱ2类），上部分布有淤泥质土，厚度一般为0.50m∼1.50m；该层承载力极低，属高压缩性土，不能做为路基和堤基土使用，需要清除换填；该层下部为粉土粘土，厚度为5.2m ∼6.8m。
（4）地下水位
根据地质报告，该地段地下水主要有基岩裂隙和第四系堆积层中的孔隙潜水两种类型，前者埋藏于基岩裂隙中，水量贫乏，受大气降水和上部孔隙潜水补给，排泄于河床。
孔隙潜水分布于第四系松散砂及砂砾卵石层中，洪
水期具微承压性质，地下水埋深一般为4.00∼6.00m，地下水动态与水文气象、地形条件极为密切，枯水期地下水补给河水，丰水期河水侧向补给地下水，地下水位年动态变幅5.00∼6.00m。
地下水位高程一般为96.00∼97.00m。
第二章开挖方案的确定
1、边坡确定
该开挖段周边地面开阔，附近无建筑物和地下管道，根据土质报告，地下水位埋深4.00∼6.00m，高程在96.00∼97.00m间，本工程沟槽底高程在97.59m∼97.25m间，所以暂不考虑施工降排水措施。
本工程的土质分别为①淤泥质土，厚度一般为0.5m∼1.50m，该土质不能用于工程基础，已按要求清除；②粉质土，厚度5.2m∼6.8m，土质较好，该层为主要开挖层。
根据规范及工程实际情况该沟槽采取放坡开挖，不考虑支撑措施，放坡系数取1：0.67。
2、沟槽开挖尺寸的确定
根据图纸尺寸，箱涵沟槽底部的开挖宽度为7.70m（含两侧工作面），根据放坡系数则沟槽顶部宽度为：W= B+2×n×H，式中n为放坡系数，H为开挖深度。
最大开挖深度按7.25m计算，则沟槽顶最大开挖宽度为：
W=7.70+2*0.67*7.25=17.42m。
3、沟槽开挖断面的选择
在保证工程质量和安全的前提下，综合考虑减少开挖量、缩短工期、方便槽内施工等因素，根据现场土质情况、埋深、施工期气候等条件，本标段的箱涵沟槽断面决定采用梯形槽和马道结合的形式，针对本工程的特点，土方采取放坡分两层开挖，第一层开挖深度为3.0m，开挖土方直接装自卸汽
车转运出工作面，第二层开挖至槽底高程（同时减小坡度），开挖土方甩至第一层工作面上由另外一台挖掘机直接装车或甩到槽顶两侧规范要求范围，由装载机装车转运至沟槽工作区外。
根据现场实际情况，开槽以机械开挖人工配合的方式进行。
具体情况如下图所示。
4、开挖线路
开挖线路自K5+718向K5+351方向单侧开挖。
第三章 土方开挖施工方案
1、施工准备
（1）技术准备
①开挖前认真审核地质报告、设计图纸和说明，做好图纸会审和施工组织设计，确定开挖断面和堆土位置；
②对有关人员已做好书面技术交底工作，并签认；
③做好施工管线的平面位置和高程核对。
④测放开挖边线，并用白灰标示。
（2）人员、机械设备、测量设备
第二层 第一层 第二层
第一层
高程：97.25m ～97.57m
人员：施工员2名、技术人员2名、专职安全员1人、电工1名。
机械：挖掘机2台、装载机1台、自卸汽车5台、发电机1台、潜水泵5台等。
测量仪器：全站仪1台，水准仪2台。
（3）作业条件
①已清除挖方区内所有障碍物，如地上高压、照明、通讯线路、电杆、树木、旧有建筑物、基础、坟墓等。
②已完成场地平整，并且有一定坡向；挖好临时排水沟，以保证边坡不被冲刷塌方，基土不被地面水浸泡破坏，同时修筑好运输道路。
2、施工技术要求
（1）按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，撒好灰线。
在基坑开挖期间，设专人检查基坑稳定，发现问题及时报有关施工负责人员，便于及时处理。
采用机械挖槽时，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并与测量人员配合，及时量测槽底高程和宽度及放坡，防止超挖及放陡坡。
机械挖槽，应确保槽底土壤结构不被扰动和破坏，开挖时应在设计槽底高程以上保留20㎝左右一层不挖，用人工清底（机挖人清）。
人工清挖槽底时，应认真控制槽底高程和宽度，保证沟槽槽底平直，确保槽底土壤结构不被扰动或破坏，如发生超挖，用相同的土壤或砂石分层回填夯实。
为
控制好各施工段间的轴线和高程，应每隔20～30米架设一道龙门架，并在管道基础及管道安装时认真校核。
施工时，从下游向上游施工，用挖掘机开挖沟槽内的土方，确定管线的位置，由人工开挖并清理沟槽，保证施工的安全在沟槽中应戴安全帽等防护用品，对挖松的土方应清除，所挖土均堆在槽边1米以外，堆土时，每隔15米留一运料口，下雨时则闭合运料口。
夜间挂设警示红灯及拦挡物，在人工清槽时，每10米设一高程及宽度控制桩并拉线整平，管道平面及纵向折点和附属构造物则增设一对。
施测和校测控制桩时则与另一水准点闭合，根据设计高程计算下反常数。
(2)一侧堆土时，应距沟边外1.0m，高度不超过1.5m，堆土顶面要向外侧作流水坡度，防止雨水进入沟槽内。
（3）挖土过程中测量人员及时配合测定标高，当挖土快接近槽底时，用水准仪在槽底上部98.5M处测设水平控制网，并涂红漆标示。
（4）沟槽的开挖断面应符合施工设计要求，槽底原状地基土不得扰动，机械开挖时槽底预留200mm土层由人工开挖至设计高程，整平、夯实；
（5）施工时在沟槽底部两边设置临时排水沟和集水井，用碎石填充，当地下水丰富和遇雨天时，用水泵抽水，以保证开挖基坑不被雨水浸泡而造成基坑质量问题，在基坑开挖时在沟槽顶部外两侧设置小土堤截水，以防地表水倒灌入沟槽内。
槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，采用天然级配砂砾石或相同的土壤回填夯实；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理；
（6）挖土至设计标高，地基钎探后，尽快会同建设、监理、设计、地勘、
质监等部门共同对基底进行验槽，办理验槽手续。
3、成品保护
（1）开挖时注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土设备碰撞、行驶破坏。
（2）夜间施工应有足够的照明，防止地基、边坡超挖。
4、沟槽开挖的安全措施
（1）基坑四周做警戒线，设置安全警示标语，设专职安全人员值班。
工程所需材料堆放整齐，距沟槽边2m以外。
（2）在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。
（3）边坡大小要适当，根据挖方深度，土的物理性质和地下水的实际情况，按规定确定放坡坡比。
开挖边坡土方，严禁切割坡脚，以防止边坡失稳，当边坡坡度陡于五分之一，不得在挖方上侧堆土。
一侧堆土时，应距沟边外1m，高度不超过1.5m，堆土顶面要向外侧作流水坡度
（4）机械开挖前应先发出信号，在挖土机臂杆回转半径范围内不允许进行其他工作。
机械行驶道路平整、坚实，底部地质不好时应铺设路基钢板垫道，防止作业时下陷。
（5）机械挖土分层进行，防止塌方、溜坡等造成机械倾翻，淹埋等事故，陡坡地段堆土设专人指挥，严禁在陡坡上转弯，陷车时用钢丝绳缓缓拖出，不得用设备直接推出。
挖机在架空线路一侧施工时，臂杆与输电线路的安全距离不应小于规定：1kv时3m，1～35kv是5m。
大风、大雾、雷雨天气，机械不得在高压线附近施工。
（6）跟机修坡清底人员要戴安全帽，应距铲斗一定安全距离，同时采取必要的支撑措施和沟边翻土工作。
机械施工区域禁止非作业人员进入场地内，挖掘机回转工作半径内不得站人或进行其他作业。
挖掘机、装载机装卸土时，应待整机停稳后地进行，不得将铲斗从运输汽车驾驶室顶部越过，装土时人不得停留在装土车上。
施工过程中禁止各种车辆通行以免引起沟壁坍塌，造成伤亡事故。
（7）机械操作必须听从现场指挥，所有车辆必须严格按规定的开行路线行驶，防止撞车。
