下载文档原格式

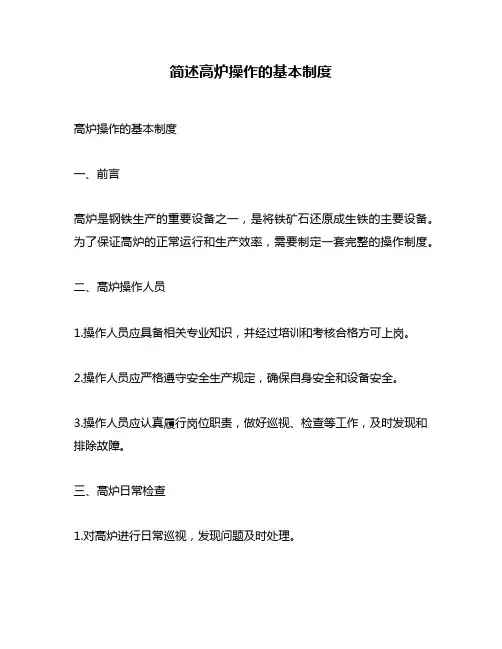

简述高炉操作的基本制度高炉操作的基本制度一、前言高炉是钢铁生产的重要设备之一，是将铁矿石还原成生铁的主要设备。
为了保证高炉的正常运行和生产效率，需要制定一套完整的操作制度。
二、高炉操作人员1.操作人员应具备相关专业知识，并经过培训和考核合格方可上岗。
2.操作人员应严格遵守安全生产规定，确保自身安全和设备安全。
3.操作人员应认真履行岗位职责，做好巡视、检查等工作，及时发现和排除故障。
三、高炉日常检查1.对高炉进行日常巡视，发现问题及时处理。
2.对高炉各部位进行定期检查，如鼓风机、冷却水系统等。
3.对高炉各种仪表进行定期校准和维护，确保数据准确可靠。
四、高炉启停操作1.启动前需检查各部位是否正常运转，并按规定程序启动。
2.停机前需先关闭鼓风机等设备，并按规定程序停机。
3.在启停过程中需注意安全事项，如防止气体泄漏、防止设备损坏等。
五、高炉操作流程1.铁矿石装入高炉，加入适量焦炭和石灰，开始预热。
2.预热后，开启鼓风机和喷吹系统，开始送风和喷吹氧气。
3.在送风和喷吹过程中，需注意控制温度和压力，并及时调整送风量和喷吹量。
4.生铁产出后，停止送风和喷吹，并按规定程序将生铁倒出。
5.清理高炉内部残留物，并进行下一次生产准备工作。
六、高炉安全管理1.严格遵守安全操作规程，如穿戴劳保用品、防止火灾等安全措施。
2.注意设备的维护保养，及时更换老化或损坏的设备部件。
3.对于故障情况要及时处理并进行记录，以便日后查找原因并采取措施。
七、高炉操作的质量管理1.对于生产数据要进行记录和统计，并根据统计结果进行优化调整。
2.对于产品质量要进行检测并记录相关数据，并进行分析和改进。
3.对于操作人员的技术水平要进行培训和考核，提高操作质量和效率。
八、总结高炉操作是一项复杂的工作，需要严格遵守相关制度和规程，并注重安全和质量管理。
只有做好这些工作，才能保证高炉的正常运行和生产效率。
高炉四大基本操作制度一、送风制度送风制度是高炉操作中的重要一环，其主要目的是保证高炉的顺利送风，提高炉缸的热状态，促进煤粉的燃烧和热量的传递，从而提高高炉的生产效率和降低能耗。
在送风制度方面，我们总结出以下几点关键内容：1. 确定合适的鼓风动能，保证煤粉的充分燃烧和热量的有效传递。
2. 控制适宜的风口面积和形状，以适应不同生产条件和炉况要求。
3. 合理调整风口送风速度和温度，以实现炉缸热状态的稳定和提高。
4. 密切关注风口状况，防止堵塞和破损，确保送风的稳定和安全。
二、热风温度制度热风温度制度是高炉操作中的重要环节，其目的是提高入炉风温，促进煤粉的快速燃烧和降低焦比。
在热风温度制度方面，我们总结出以下几点关键内容：1. 确定合理的热风温度范围，根据实际生产需要进行调整。
2. 定期检测和清理热风管道，确保热风温度的稳定传递。
3. 控制热风炉烧炉时间和空气配比，以提高热效率并防止对砖衬的破坏。
4. 根据高炉状况和冶炼需求，调整热风温度和压力，确保高炉的正常生产。
三、造渣制度造渣制度是高炉操作中控制炉渣成分和性质的重要手段，其目的是优化渣相组成，提高生铁质量并降低能耗。
在造渣制度方面，我们总结出以下几点关键内容：1. 根据生铁成分和冶炼需求，选择合适的造渣剂和添加量。
2. 控制炉渣的成分和性质，以满足高炉生产的需要。
3. 定期检测炉渣的流动性和稳定性，防止炉缸堆积和结渣。
4. 优化造渣工艺，提高造渣效果和降低能耗。
四、炉缸管理炉缸管理是高炉操作中的核心环节，其目的是保持炉缸的热状态稳定，提高生铁产量和质量。
在炉缸管理方面，我们总结出以下几点关键内容：1. 密切监控炉缸温度和活跃程度，及时调整相关参数。
2. 控制适宜的铁水成分和含硅量，提高生铁质量。
3. 定期进行炉缸清扫和维护，防止炉缸堵塞和破损。
4. 优化送风和热风温度制度，提高炉缸的热状态和生铁产量。
五、总结与建议通过对高炉四大基本操作制度的总结和分析，我们可以得出以下结论和建议：1. 在送风制度方面，应合理调整鼓风动能、风口面积和形状、风口送风速度和温度等参数，以保证煤粉的充分燃烧和热量的有效传递。
高炉操作规程高炉操作规程第一部分：安全操作规程1. 穿戴好个人防护设备，包括防火服、安全帽、耐高温手套、防护面具等，并保持衣物整洁，不得在操作过程中穿着铁类饰品。
2. 定期进行高炉设备的检查和维护，确保设备安全可靠。
3. 在开炉前，必须排除高炉内的积水和异物，确保炉腔干净。
4. 切勿在高炉附近吸烟或者使用明火。
5. 对于高炉周围存在的可燃物，应采取隔离措施，禁止接近高炉进行燃烧作业。
6. 在高炉操作过程中，不得擅自断开设备的保护装置。
第二部分：高炉操作规程1. 开炉操作：(1) 在开炉前，先进行炉腔预热，以免产生热应力导致炉腹破裂。
(2) 依次打开各个出气阀和鼓风机，并逐渐增加鼓风机风量，达到炉内压力正常并稳定。
(3) 打开煤气阀和喷嘴，调整燃烧工况，保证炉腔内的温度达到正常的开炉温度。
2. 出铁操作：(1) 打开出铁口前，应检查出铁口是否正常，是否存在堵塞或其他异常情况。
(2) 打开出铁口时，同时打开出铁闸门，在出铁前要进行试出铁，确保正常出铁。
(3) 若发现出铁口有异物，应及时清理，防止对出铁过程产生影响。
3. 加料操作：(1) 在加料前，需将加料设备检查并保持正常运行。
(2) 加料过程中，注意加料量的控制，避免发生溢料或者不足的情况。
(3) 加料结束后，要及时关闭加料设备，并做好防护措施，防止因残留杂质引发事故。
4. 关炉操作：(1) 关炉前，应先调整铁水温度和质量，保证铁水质量达到要求。
(2) 关炉时，要逐步降低鼓风机风量，并关闭煤气阀和喷嘴，使炉内温度逐渐降低。
(3) 关炉结束后，要关闭所有设备和阀门，并进行检查，确保高炉安全。
第三部分：高炉事故应急处理规程1. 当发生火灾时，立即向高炉附近的火警处报警，并迅速启动高炉附近的消防设备进行扑救。
2. 当发现高炉设备出现异常，导致高炉停炉或无法正常运行时，应立即中断操作，并向相关人员报告情况，并做好相应的记录。
3. 当发生燃爆事故时，要立即向高炉附近的爆炸事故应急平台报警，并迅速采取紧急撤离措施，确保人员安全。
高炉炼铁操作方法
高炉炼铁是一种常见的冶金工艺，具体的操作方法如下：
1. 原料准备：将精选的铁矿石、焦炭和石灰石等原料按照一定比例加入高炉料仓中。
2. 装料：利用铁水箱将料仓中的原料装入高炉炉缸中。
3. 通风：打开高炉底部的风口，通过高压风机将空气注入高炉底部，形成冲击风。
4. 点火：使用点火器点燃炉缸下部的点火炭，引燃炉缸内的焦炭。
5. 炉体加热：通过供风系统调节风量和风压，控制焦炭的燃烧速度，逐渐加热高炉。
6. 矿石还原：在高炉中，焦炭被燃烧产生的一氧化碳将铁矿石中的氧气还原为金属铁。
7. 铁液收集：金属铁经过还原反应后，以液态的形式沉积在高炉底部的铁水箱中。
8. 渣化制度：由于原料中含有杂质等不纯物质，会形成渣，需要通过加入石灰石等物质进行碱性反应，将渣化为炼渣。
9. 连续运行：高炉为连续熔铁过程，需要保持一定的运行状态以保证铁液的连续产出。
10. 定期维护：高炉在连续运行中需要进行定期的检修和维护，以保持设备的正常运行。
请注意，高炉炼铁是一种复杂的工艺过程，具体操作方法可能会有所变化。
高炉操作第1章 高炉冶炼的特点1.1 高炉冶炼的根本任务把铁矿石冶炼成合格生铁是高炉冶炼的根本任务。
高炉冶炼过程是在密闭的竖炉内进行，经历一个极为复杂的物理化学的反应过程，实质上冶炼过程基本上是氧的传输与热的交换过程。
铁矿石在炉内不断下降，随着温度的升高氧化铁逐渐失氧而被还原、熔化，其他元素的还原，最终冶炼成合格铁。
1.2 高炉日常操作1.2.1 日常操作新建或大修后的高炉开始操作称为点火，完全停止高炉的操作称为停风。
装料是把焦炭和矿石按规定的方式分层装入，让炉料落到根据探尺判断的预定落点；装入一组料称做一批，以控制气流分布为主要目；确定一次的装入量，有定焦批重装入法和定矿石批重装入法，其他的量根据燃料比的变动而改变。
出铁作业单铁口高炉每1～2h一次，有渣口的高炉出渣作业也在每次出铁作业前进行，出渣过程中见渣中带铁或跑风既停止，无渣口的高炉出渣作业通过铁口随出铁一起进行。
大型高炉出铁作业基本是连续的，间隔只有5～10min，出渣作业也是通过铁口随出铁一起进行。
高炉操作中把出铁温度、铁水含硅量、铁水含硫量、渣的成分组成、送风压力、流量、炉料下降情况、炉顶煤气成分等作为重要指标来判定炉况，作为调节炉况的依据。
1.2.2 炼铁单耗和产品生产lt铁所需要的原料称做炼铁单耗，它因原料质量和操作方法的不同而变化。
炼铁的产品为铁水，副产品为炉渣、煤气、炉尘（瓦斯灰）。
1.3 高炉冶炼的工艺特点高炉生产工艺与其他冶金工艺过程比较，具有以下几大特点：（1）生产过程的连续性（2）生产过程中炉料与煤气相对运动（3）高炉炼铁反应在密闭的容器中进行（4）庞大的生产体系与巨大的生产能力1.4 高炉操作高炉工长的技术操作水平应该表现在：（1）能及时掌握炉况波动的因素，准确地把握外界条件的变化；（2）能尽早知道炉况不稳定的原因；（3）在错综复杂的矛盾中抓住主要矛盾，对炉况做出及时、正确的判断；（4）及早采取恰当的调节措施，具有处理炉况波动的方法与手段，能控制炉况变化的规律。
钢铁生产高炉操作工作流程钢铁生产过程是一个复杂而精细的工艺过程，其中高炉操作是整个生产流程中至关重要的一环。
本文将详细介绍钢铁生产高炉操作的工作流程，从原料准备、炉缸布料、点火预热、风温控制、出铁、停炉等环节进行阐述。
一、原料准备钢铁生产的原料主要包括铁矿石、焦炭、石灰石和回收废铁等。
在高炉操作前，首先需要对这些原料进行准备工作。
铁矿石需要破碎、分级、洗选，以确保矿石的质量和粒度符合生产要求。
焦炭则需要经过碳化、煅烧和混合等处理，以提高燃烧效率和炉内温度。
二、炉缸布料炉缸布料是指将预先准备好的原料按一定的比例投入到高炉炉腔内。
在高炉操作中，需要考虑各种原料的配比和进料方式，以达到最佳的冶炼效果。
通常情况下，铁矿石和焦炭按一定比例混合后装入高炉上部的料斗，然后通过布料装置均匀分布到炉缸内。
三、点火预热炉缸布料完成后，需要进行点火预热操作。
点火预热是指将炉内的原料进行燃烧，以使炉内温度逐渐升高到冶炼所需的温度。
点火预热过程通常包括初次点火、次发点火和正常点火等阶段。
在高炉操作中，要注意控制点火的氧气和燃料的配比，以保证点火正常进行。
四、风温控制点火预热完成后，需要进行风温控制。
高炉内需要通过燃烧来提供能量，而风是提供燃烧所需氧气的关键。
在高炉操作过程中，需要根据冶炼条件的要求，控制风温的高低。
通常情况下，风的温度越高，炉内温度也会相应提高。
通过调节风温，可以控制高炉内的温度和冶炼反应的速率。
五、出铁高炉操作的最终目的是生产出高质量的钢铁产品。
在生产过程中，需要定期进行出铁操作，将炉内的铁水抽取出来，并进行冷却和净化处理。
出铁操作需要考虑铁水的温度、速度和清洁度等因素，以确保生产出符合要求的钢铁产品。
六、停炉高炉操作周期结束或需要进行维护时，需要进行停炉操作。
停炉是指将高炉的冶炼过程暂停，进行冷却、清洗和维护等工作。
在停炉期间，需要对高炉进行检查、保养和维修，以保证高炉的正常运行和延长使用寿命。
综上所述，钢铁生产高炉操作是一个复杂而关键的工作环节。

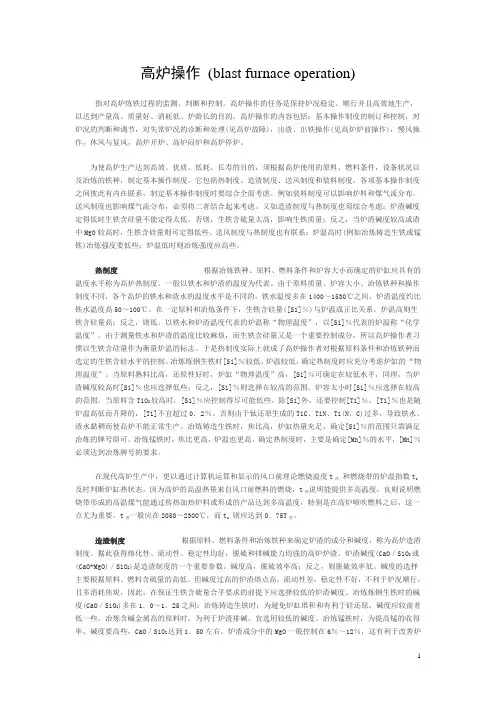

高炉操作(blast furnace operation)指对高炉炼铁过程的监测、判断和控制。
高炉操作的任务是保持炉况稳定、顺行并且高效地生产，以达到产量高、质量好、消耗低、炉龄长的目的。
高炉操作的内容包括：基本操作制度的制订和控制，对炉况的判断和调节，对失常炉况的诊断和处理(见高炉故障)，出渣、出铁操作(见高炉炉前操作)，慢风操作，休风与复风，高炉开炉、高炉闷炉和高炉停炉。
为使高炉生产达到高效、优质、低耗、长寿的目的，须根据高炉使用的原料、燃料条件，设备状况以及冶炼的铁种，制定基本操作制度。
它包括热制度、造渣制度、送风制度和装料制度。
各项基本操作制度之间彼此有内在联系，制定基本操作制度时要综合全面考虑。
例如装料制度可以影响炉料和煤气流分布，送风制度也影响煤气流分布，必须将二者结合起来考虑。
又如造渣制度与热制度也须综合考虑：炉渣碱度定得低时生铁含硅量不能定得太低，否则，生铁含硫量太高，影响生铁质量；反之，当炉渣碱度较高或渣中MgO较高时，生铁含硅量则可定得低些。
送风制度与热制度也有联系：炉温高时(例如冶炼铸造生铁或锰铁)冶炼强度要低些；炉温低时则冶炼强度应高些。
热制度根据冶炼铁种、原料、燃料条件和炉容大小而确定的炉缸应具有的温度水平称为高炉热制度。
一般以铁水和炉渣的温度为代表。
由于原料质量、炉容大小、冶炼铁种和操作制度不同，各个高炉的铁水和渣水的温度水平是不同的。
铁水温度多在1400～1530℃之间，炉渣温度约比铁水温度高50～100℃。
在一定原料和冶炼条件下，生铁含硅量([Si]％)与炉温成正比关系。
炉温高则生铁含硅量高；反之，则低。
以铁水和炉渣温度代表的炉温称“物理温度”，以[Si]％代表的炉温称“化学温度”。
由于测量铁水和炉渣的温度比较麻烦，而生铁含硅量又是一个重要控制成分，所以高炉操作者习惯以生铁含硅量作为衡量炉温的标志。
于是热制度实际上就成了高炉操作者对根据原料条件和冶炼铁种而选定的生铁含硅水平的控制。
高炉操作制度
高炉操作制度是指为保证高炉正常运转和生产安全，制定的一系列管理规定和操作程序。
一、高炉操作制度的内容：
1.高炉操作准则：包括高炉操作人员的基本行为准则、操作安
全要求、生产效率要求等。
2.高炉启停操作程序：包括高炉启动前的准备工作、启动流程、启动参数的设定等；高炉停炉前的准备工作、停炉流程、停炉参数的设定等。
3.高炉炉况控制制度：包括高炉内部炉况的监测方法、指标的
设定和控制方法等。
4.高炉异常情况处理程序：包括高炉运行中出现异常情况的判
断标准、报警处理程序、处理流程等。
5.高炉维护保养制度：包括高炉的定期检修计划、维护保养项目、作业流程等。
二、高炉操作制度的目的和意义：
1.确保高炉的安全运行，防止事故的发生，保障人员的身体安
全和财产安全。
2.提高高炉的生产效率，降低生产成本，增加企业的竞争力。
3.规范高炉操作行为，提高操作人员的专业素质和技能水平，
减少操作错误和失误。
4.保障高炉产品的质量，满足用户的需求，提高用户满意度。
5.降低能源消耗，提高资源利用率，减少环境污染。
三、高炉操作制度的实施和监督：
1.制定高炉操作制度的责任人应对其进行全面的宣传和培训，
确保操作人员理解并遵守制度。
2.实施过程中应建立监督机制，定期对高炉操作情况进行检查
和评估，发现问题及时整改。
3.建立奖惩制度，激励操作人员严格遵守操作制度，惩罚违反
操作制度的行为。
总之，高炉操作制度对于高炉的正常运行和生产安全至关重要，它的制定和执行需要全体操作人员的共同努力和配合。
高炉值班室安全技术操作规程高炉值班室是高炉生产中重要的部分，也是需要高度安全注意的区域。
以下是高炉值班室安全技术操作规程。
一、进入值班室1. 操作人员必须佩戴防护装备，包括安全鞋、防护眼镜、安全帽、手套等，并保持干净整洁的着装。
2. 进入值班室之前必须符合下列条件：（1）没有饮酒或药物影响意识和反应。
（2）没有患病或身体不适的情况。
3. 进入值班室后，必须立即熟悉值班室的环境和设备，例如，紧急关闭按钮的位置、灭火器的类型和位置、通风系统的使用方法等。
二、高炉开炉操作1. 开始高炉开炉操作前，必须核对操作设备的工作状态。
确保每个设备都正常无异常。
2. 启动高炉前，必须排查高炉的安全状况和工作环境。
检查高炉维护情况。
3. 启动高炉前必须熟悉高炉温度控制和预警标志的意义。
4. 加料和废料操作必须严格按照程序操作，防止意外情况的发生。
三、值班室操作的安全注意事项1. 操作人员必须时刻注意本身的安全，如禁止半夜低头玩手机，防止上班无精打采，精力不集中。
2. 操作人员必须经过专业技术培训后才能进行高炉相关的操作。
操作过程中，必须独立思考并严格按照操作规程进行操作。
3. 操作人员不得擅自长时间离开值班室，请找代理人（或责任人）委托代理或事先安排值班员。
4. 操作人员必须保持值班室内干净、整洁，工作和休息区域分开处理。
5. 操作人员不得在值班室内存放易燃、易爆、有毒有害等危险性物品。
6. 禁止在值班室内进行吸烟、饮食。
四、值班室紧急情况处理1. 如发生高炉设备故障、设备泄漏、潜在风险、以及其他紧急情况，必须按照事先制定的应急处理预案进行操作。
2. 如发生人身或财产损失、不安全事件，操作人员必须及时妥善处理，保存现场，网络添加大量的文字记录和照片图像资料。
3. 如发生火灾等危险事件，操作人员必须立即按下急停按钮并通知紧急处理专员和消防部门。
五、离开值班室1. 操作人员在离开值班室之前，必须完成值班记录并对设备进行再次检查。
高炉操作一. 高炉长时间减风初期可能会使高炉料速下降，如果此时喷煤等没有变化得话，炉温初期会上升，但是当过了这段时间由于减风降压会使炉内氧气含量降低燃烧速度变慢，高炉内反应变慢，造成热量不足，此时只有注意降低负荷。
来维持高炉正常的物理热喷煤的热滞后在喷煤的实践中发现，增加喷煤量后，炉缸出现先凉后热的现象，即煤粉在炉缸分解吸热，使炉缸温度降低，直到增加的煤粉量带来的煤气量和还原性气体（尤其是H2量）在上部改善热交换和间接还原的炉料下到炉缸，使炉缸温度上升，这一过程所经历的时间叫做热滞后时间。
二 . 悬料炉料停止下降，延续超过正常装入两批料的时间，即为悬料；经过3次以上坐料未下，称顽固悬料。
◆悬料的原因：悬料主要原因是炉料透气性与煤气流运动不相适应。
◆悬料的种类：按部位分为上部悬料、下部悬料；按形成原因分为炉凉、炉热、原燃料粉末多、煤气流失常等引起的悬料。
◆悬料主要征兆：①悬料初期风压缓慢上升，风量逐渐减少，探尺活动缓慢。
②发生悬料时炉料停滞不动。
③风压急剧升高，风量随之自动减少。
④顶压降低，炉顶温度上升且波动范围缩小甚至相重叠。
⑤上部悬料时上部压差过高，下部悬料时下部压差过高。
◆悬料的预防：①低料线、净焦下到成渣区域，可以适当减风或撤风温，绝对不能加风或提高风温。
②原燃料质量恶化时，应适当降低冶炼强度，禁止采取强化措施。
③渣铁出不净时，不允许加风。
④恢复风温时，幅度不超过50C／h，加风时每次不大于150 m3／min。
⑤炉温向热料慢加风困难时，可酌情降低煤量或适当撤风温。
◆悬料处理：①出现上部悬料征兆时，可立即用改常压(不减风)操作；出现下部悬料征兆时，应立即减风处理。
②炉热有悬料征兆时，立即停氧、停煤或适当撤风温，及时控制风压；炉凉有悬料征兆时应适当减风。
③探尺不动同时压差增大，透气性下洚，应立即停止喷吹，改常压放风坐料。
坐料后恢复风压要低于原来压力。
④当连续悬料时，应缩小料批，适当发展边沿及中心，集中加净焦或减轻焦炭负荷。
⑤坐料后如探尺仍不动，应把料加到正常料线后不久进行第二次坐料。
第二次坐料应进行彻底放风。
⑥如悬料坐不下来可进行休风坐料。
⑦每次坐料后，应按指定热风压力进行操作，恢复风量应谨慎。
⑧悬料可临时撤风温处理，降风温幅度可大些。
坐料后料动，先恢复风量、后恢复风温。
⑨冷悬料难于处理，每次坐料后都应注意顺行和炉温，防热悬料和炉温反复。
严重冷悬料，避免连续坐料，只有等净焦下达后方能好转，此时应及时改为全焦操作。
⑩连续悬料不好恢复，可以停风临时堵风口。
⑾连续悬料坐料，炉温要控制高些。
⑿坐料前应观察风口，防止灌渣与烧穿，悬料坐料期间应积极做好出渣出铁工作。
⒀严重悬料（指炉顶无煤气，风口不进风等），则应喷吹铁口后再坐料。
⒁悬料消除，炉料下降正常后，应首先恢复风量到正常水平，然后根据情况，恢复风温、喷煤及负荷。
三.失常炉况的标志及处理1. 失常炉况的概念由于某种原因造成的炉况波动，调节得不及时、不准确和不到位，造成炉况失常，甚至导致事故产生。
采用一般常规调节方法，很难使炉况恢复，必须采用一些特殊手段，才能逐渐恢复正常生产。
2.炉况失常原因◆基本操作制度不相适应。
◆原燃料的物理化学性质发生大的波动。
◆分析与判断的失误，导致调整方向的错误。
◆意外事故。
包括设备事故与有关环节的误操作两个方面。
3.失常炉况的种类低料线、悬料、炉墙结厚、炉缸堆积、炉冷、炉缸冻结、高炉结瘤等。
4.低料线高炉用料不能及时加入到炉内，致使高炉实际料线比正常料线低0.5m或更低时，即称低料线。
◆低料线的原因：①上料设备及炉顶装料设备发生故障。
②原燃料无法正常供应。
③崩料、坐料后的深料线。
◆低料线的危害：①破坏炉料的分布，恶化了炉料的透气性，导致炉况不顺。
②炉料分布被破坏，引起煤气流分布失常，煤气的热能和化学能利用变差，导致炉凉。
③低料线过深，矿石得不到正常预热，势必降低焦炭负荷，使焦比升高。
④炉缸热量受到影响，极易发生炉冷，风口灌渣等现象，严重时会造成炉缸冻结。
⑤炉顶温度升高，超过正常规定，烧坏炉顶设备。
⑥损坏高炉炉衬，剧烈的气流波动会引起炉墙结厚，甚至结瘤现象发生。
⑦低料线时，必然采取赶料线措施，使供料系统负担加重，操作紧张。
◆低料线的处理：①由于上料设备系统故障不能拉料，引起顶温高，开炉顶喷水或炉顶蒸汽控制顶温，必要时减风。
②不能上料时间较长，要果断停风。
造成的深料线(大于4 m)，可在炉喉通蒸汽情况下在送风前加料到4m以上。
③由于冶炼原因造成低料线时，要酌情减风，防止炉凉和炉况不顺。
④低料线1 h以内应减轻综合负荷5％～l0％。
若低料线l h以上和料线超过3 m在减风同时，应补加净焦或减轻焦炭负荷，以补偿低料线所造成的热量损失。
⑤当装矿石系统或装焦炭系统发生故障时，为减少低料线，在处理故障的同时，可灵活地先上焦炭或矿石，但不宜加入过多。
一般而言集中加焦不能大于4批；集中加矿不能大于2批，而后再补回大部分矿石或焦炭。
当低料线因素消除后应尽快把料线补上。
⑥赶料线期间一般不控制加料，并且采取疏导边沿煤气的装料制度。
当料线赶到3 m 以上后、逐步回风。
当料线赶到2．5 m以上后，根据压量关系情况可适当控制加料，以防悬料。
⑦低料线期间加的炉料到达软熔带位置时，要注意炉温的稳定和炉况的顺行。
⑧当低料线不可避免时，一定要果断减风，减风的幅度要取得尽量降低低料线的效果，必要时甚至停风。
5.悬料炉料停止下降，延续超过正常装入两批料的时间，即为悬料；经过3次以上坐料未下，称顽固悬料。
◆悬料的原因：悬料主要原因是炉料透气性与煤气流运动不相适应。
◆悬料的种类：按部位分为上部悬料、下部悬料；按形成原因分为炉凉、炉热、原燃料粉末多、煤气流失常等引起的悬料。
◆悬料主要征兆：①悬料初期风压缓慢上升，风量逐渐减少，探尺活动缓慢。
②发生悬料时炉料停滞不动。
③风压急剧升高，风量随之自动减少。
④顶压降低，炉顶温度上升且波动范围缩小甚至相重叠。
⑤上部悬料时上部压差过高，下部悬料时下部压差过高。
◆悬料的预防：①低料线、净焦下到成渣区域，可以适当减风或撤风温，绝对不能加风或提高风温。
②原燃料质量恶化时，应适当降低冶炼强度，禁止采取强化措施。
③渣铁出不净时，不允许加风。
④恢复风温时，幅度不超过50C／h，加风时每次不大于150 m3／min。
⑤炉温向热料慢加风困难时，可酌情降低煤量或适当撤风温。
◆悬料处理：①出现上部悬料征兆时，可立即用改常压(不减风)操作；出现下部悬料征兆时，应立即减风处理。
②炉热有悬料征兆时，立即停氧、停煤或适当撤风温，及时控制风压；炉凉有悬料征兆时应适当减风。
③探尺不动同时压差增大，透气性下洚，应立即停止喷吹，改常压放风坐料。
坐料后恢复风压要低于原来压力。
④当连续悬料时，应缩小料批，适当发展边沿及中心，集中加净焦或减轻焦炭负荷。
⑤坐料后如探尺仍不动，应把料加到正常料线后不久进行第二次坐料。
第二次坐料应进行彻底放风。
⑥如悬料坐不下来可进行休风坐料。
⑦每次坐料后，应按指定热风压力进行操作，恢复风量应谨慎。
⑧悬料可临时撤风温处理，降风温幅度可大些。
坐料后料动，先恢复风量、后恢复风温。
⑨冷悬料难于处理，每次坐料后都应注意顺行和炉温，防热悬料和炉温反复。
严重冷悬料，避免连续坐料，只有等净焦下达后方能好转，此时应及时改为全焦操作。
⑩连续悬料不好恢复，可以停风临时堵风口。
⑾连续悬料坐料，炉温要控制高些。
⑿坐料前应观察风口，防止灌渣与烧穿，悬料坐料期间应积极做好出渣出铁工作。
⒀严重悬料（指炉顶无煤气，风口不进风等），则应喷吹铁口后再坐料。
⒁悬料消除，炉料下降正常后，应首先恢复风量到正常水平，然后根据情况，恢复风温、喷煤及负荷。
6.连续塌料探尺停滞不动，然后又突然下落，称为塌料。
连续停滞、塌料称为连续塌料。
◆连续塌料的危害：影响矿石预热和还原，特别是下部连续塌料，能使炉缸急剧向凉，甚至造成炉缸冻结事故。
◆连续塌料的征兆：①探尺连续出现停滞和塌落现象。
②风压、风量不稳，剧烈波动，风量接受能力变差。
③顶压出现向上尖峰，并且剧烈波动，顶压逐渐变小。
④风口工作不均，部分风口有生降和涌渣现象，严重时自动灌渣。
⑤炉温波动，严重时铁水温度显著下降，放渣困难。
◆处理方法：①立即减风到能够制止崩料的程度，使风压、风量达到平稳。
②适当减轻焦炭负荷，严重时加入适量净焦。
③临时缩小矿批，减轻焦炭负荷，采用疏导边缘和中心的装料或酌情疏导边缘。
④出铁后彻底放风坐料，回风压力应低于放风前压力，争取探尺自由活动。
⑤只有炉况转为顺行，炉温回升时才能逐步恢复风量。
⑥减氧或停氧。
出铁操作与铁口维护（1）跑大流。
出铁时间延迟，出铁时铁流量过大、失去控制而溢出主沟，漫入渣沟即为跑大流。
遇到此种情况应该及时放风，控制铁水流速，制止铁流蔓延，并根据情况提前堵口。
如果喷出大量焦炭积满主沟，泥炮无法操作，则应紧急休风处理。
（2）铁口自动流铁。
铁水自动从铁口流出，因无出铁设备，往往造成严重后果。
如果发生应根据跑铁的严重性采取放风堵口或紧急休风处理。
（3）铁口或渣口放炮。
此时应及时放风或休风处理。
（4）炉缸烧穿。
预防措施是维护好铁口，保持铁口的正常深度四.管道行程是高炉断面某局部气流过分发展的表现。
按部位分类可分为上部管道行程、下部管道行程、中心管道行程、边缘管道行程等，按形成原因又可分为炉热、炉凉、炉料粉末多，强度差，布料不正确引起的管道行程。
征兆为：1）出现边缘管道时，炉顶温度、炉墙温度在某一固定方向升高，圆周四个方向温度分散。
中心管道行程时，炉顶温度带窄升高，炉墙温度下降。
2）风压下降、风量自动增加、发生崩料后管道堵塞，压力迅速升高，风量突减。
3）料尺工作不均，出现滑尺、埋尺、停滞、塌落等假尺现象。
4）炉顶压力波动，顶压出现尖峰。
5）炉顶煤气曲线不规则，管道处CO2值低。
6）边缘管道行程时，管道方向的静压力上升，压差下降而且波动大；中心管道行程时，炉身四个方向的静压力值差别不大，且都有降低。
7）边缘管道行程产生在下部时，表现为风口工作不均匀，管道方向的风口忽明忽暗，有时有升降。
8）瓦斯灰（炉尘）吹出量明显增加。
管的行程处理：a出现中心管道时，可适当疏通边缘，无钟高炉可临时装2-4批αc ＞αo的料或增加内环的矿石布料份数，并根据炉温情况弥补热源损失。
b若出现边缘管道时，可适当疏通中心，可在管道部位装2-4批扇形布料或定点布料，并根据炉温情况弥补热源损失。
c适当降低风温和风量及炉顶压力，并减少喷吹量。
d若炉温允许，为了使煤气重新分布可铁后坐料，回风后风压要低于正常风压。
f严重管道行程时要加净焦若干批，以疏松料柱和防止大凉；g某部位经常发生管道，应将该部位下风口缩小或堵死。
如经常出现中心过吹，应适当扩大风口面积。
五.短期休风操作程序？（≤4h）答：1）休风前与有关有关单位联系（如调度室、风机房、热风、能源中心等）；2）休风前应出净渣铁；紧急休风时要同时组织出铁放渣，防止风口灌渣；3）停止富氧操作，减煤直至停煤；4）关混风调节阀并确认；5）开炉顶和除尘器蒸汽或氮气；6）通知鼓风机减风并和放风阀相结合，减风到热风压力50kpa左右；7）开炉顶放散，关闭除尘器切断阀，热风工做切煤气操作；8）减风至20kpa时，检查风口，风口没有灌渣危险时发休风信号，打开放风阀逐渐减风到“零”位，热风炉作停风操作。
