无油空压机_内部结构_工作原理_保养

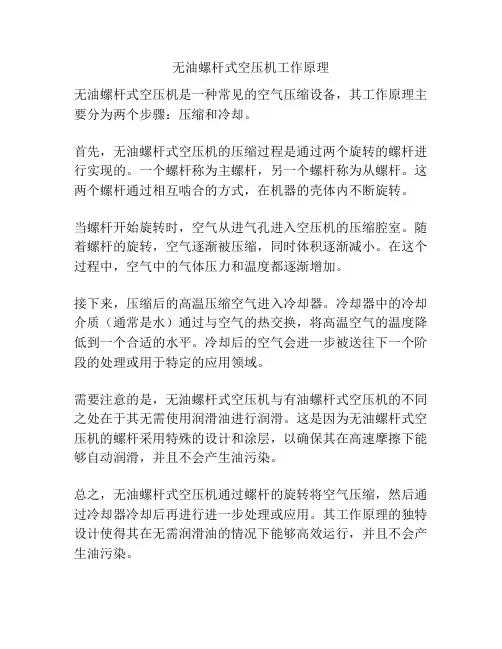

无油螺杆式空压机工作原理
无油螺杆式空压机是一种常见的空气压缩设备，其工作原理主要分为两个步骤：压缩和冷却。

首先，无油螺杆式空压机的压缩过程是通过两个旋转的螺杆进行实现的。

一个螺杆称为主螺杆，另一个螺杆称为从螺杆。

这两个螺杆通过相互啮合的方式，在机器的壳体内不断旋转。

当螺杆开始旋转时，空气从进气孔进入空压机的压缩腔室。

随着螺杆的旋转，空气逐渐被压缩，同时体积逐渐减小。

在这个过程中，空气中的气体压力和温度都逐渐增加。

接下来，压缩后的高温压缩空气进入冷却器。

冷却器中的冷却介质（通常是水）通过与空气的热交换，将高温空气的温度降低到一个合适的水平。

冷却后的空气会进一步被送往下一个阶段的处理或用于特定的应用领域。

需要注意的是，无油螺杆式空压机与有油螺杆式空压机的不同之处在于其无需使用润滑油进行润滑。

这是因为无油螺杆式空压机的螺杆采用特殊的设计和涂层，以确保其在高速摩擦下能够自动润滑，并且不会产生油污染。

总之，无油螺杆式空压机通过螺杆的旋转将空气压缩，然后通过冷却器冷却后再进行进一步处理或应用。

其工作原理的独特设计使得其在无需润滑油的情况下能够高效运行，并且不会产生油污染。

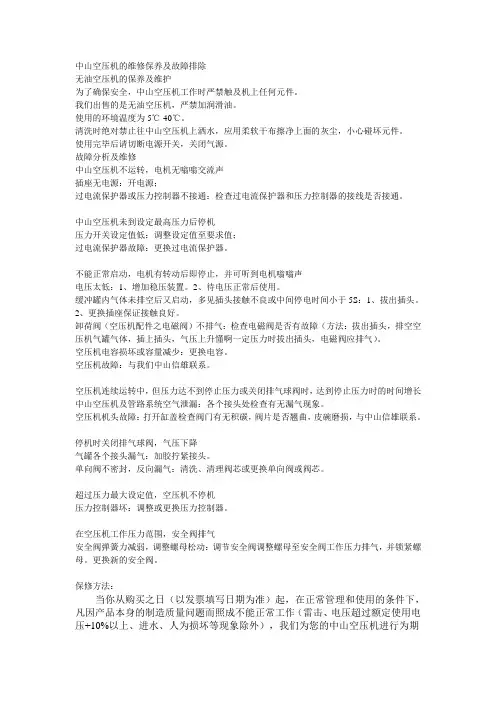

中山空压机的维修保养及故障排除无油空压机的保养及维护为了确保安全，中山空压机工作时严禁触及机上任何元件。

我们出售的是无油空压机，严禁加润滑油。

使用的环境温度为5℃-40℃。

清洗时绝对禁止往中山空压机上洒水，应用柔软干布擦净上面的灰尘，小心碰坏元件。

使用完毕后请切断电源开关，关闭气源。

故障分析及维修中山空压机不运转，电机无嗡嗡交流声插座无电源：开电源；过电流保护器或压力控制器不接通：检查过电流保护器和压力控制器的接线是否接通。

中山空压机未到设定最高压力后停机压力开关设定值低：调整设定值至要求值；过电流保护器故障：更换过电流保护器。

不能正常启动，电机有转动后即停止，并可听到电机嗡嗡声电压太低：1、增加稳压装置。

2、待电压正常后使用。

缓冲罐内气体未排空后又启动，多见插头接触不良或中间停电时间小于5S：1、拔出插头。

2、更换插座保证接触良好。

卸荷阀（空压机配件之电磁阀）不排气：检查电磁阀是否有故障（方法：拔出插头，排空空压机气罐气体，插上插头，气压上升懂啊一定压力时拔出插头，电磁阀应排气）。

空压机电容损坏或容量减少：更换电容。

空压机故障：与我们中山信雄联系。

空压机连续运转中，但压力达不到停止压力或关闭排气球阀时，达到停止压力时的时间增长中山空压机及管路系统空气泄漏：各个接头处检查有无漏气现象。

空压机机头故障：打开缸盖检查阀门有无积碳，阀片是否翘曲，皮碗磨损，与中山信雄联系。

停机时关闭排气球阀，气压下降气罐各个接头漏气：加胶拧紧接头。

单向阀不密封，反向漏气：清洗、清理阀芯或更换单向阀或阀芯。

超过压力最大设定值，空压机不停机压力控制器坏：调整或更换压力控制器。

在空压机工作压力范围，安全阀排气安全阀弹簧力减弱，调整螺母松动：调节安全阀调整螺母至安全阀工作压力排气，并锁紧螺母。

更换新的安全阀。

保修方法：当你从购买之日（以发票填写日期为准）起，在正常管理和使用的条件下，凡因产品本身的制造质量问题而照成不能正常工作（雷击、电压超过额定使用电压+10%以上、进水、人为损坏等现象除外），我们为您的中山空压机进行为期一年的保修。

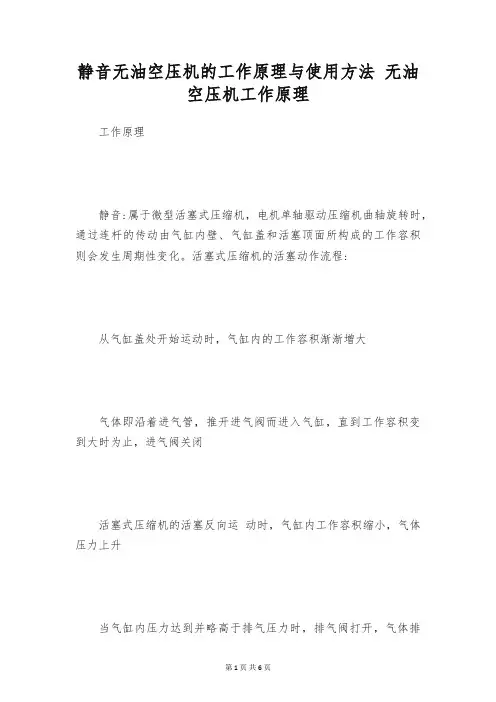

静音无油空压机的工作原理与使用方法无油空压机工作原理工作原理静音:属于微型活塞式压缩机，电机单轴驱动压缩机曲轴旋转时，通过连杆的传动由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。

活塞式压缩机的活塞动作流程:从气缸盖处开始运动时，气缸内的工作容积渐渐增大气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到大时为止，进气阀关闭活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力上升当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。

当活塞式压缩机的活塞再次反向运动时，上述过程重复显现。

即:活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。

单轴双缸的结构设计使压缩机气体流量在额定转速确定时为单缸的两倍，而且在振动噪音掌控上得到了很好的掌控。

使用方法首先要清楚什么是静音无油空压机，了解其工作原理。

目前静音无油空压机主机均接受微型往复式活塞式压缩机，假如不是这种类型的，可以确定的判定这类空压机不属于静音无油空压机，空气质量达不到静音无油空压机的要求。

静音无油空压机主机工作原理:电机单轴驱动压缩机曲轴旋转时，通过连杆的传动，具有自润滑而不添加任何润滑剂的活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。

活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积渐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力上升，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。

当活塞式压缩机的活塞再次反向运动时，上述过程重复显现。

即:活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。

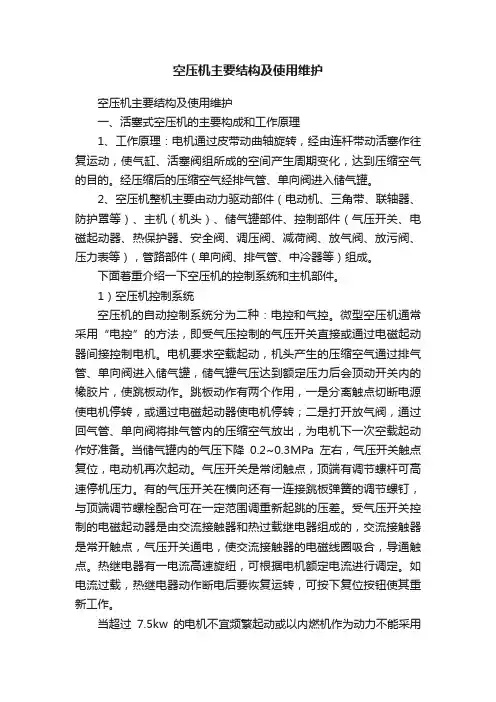

空压机主要结构及使用维护空压机主要结构及使用维护一、活塞式空压机的主要构成和工作原理1、工作原理：电机通过皮带动曲轴旋转，经由连杆带动活塞作往复运动，使气缸、活塞阀组所成的空间产生周期变化，达到压缩空气的目的。

经压缩后的压缩空气经排气管、单向阀进入储气罐。

2、空压机整机主要由动力驱动部件（电动机、三角带、联轴器、防护罩等）、主机（机头）、储气罐部件、控制部件（气压开关、电磁起动器、热保护器、安全阀、调压阀、减荷阀、放气阀、放污阀、压力表等），管路部件（单向阀、排气管、中冷器等）组成。

下面着重介绍一下空压机的控制系统和主机部件。

1）空压机控制系统空压机的自动控制系统分为二种：电控和气控。

微型空压机通常采用“电控”的方法，即受气压控制的气压开关直接或通过电磁起动器间接控制电机。

电机要求空载起动，机头产生的压缩空气通过排气管、单向阀进入储气罐，储气罐气压达到额定压力后会顶动开关内的橡胶片，使跳板动作。

跳板动作有两个作用，一是分离触点切断电源使电机停转，或通过电磁起动器使电机停转；二是打开放气阀，通过回气管、单向阀将排气管内的压缩空气放出，为电机下一次空载起动作好准备。

当储气罐内的气压下降0.2~0.3MPa左右，气压开关触点复位，电动机再次起动。

气压开关是常闭触点，顶端有调节螺杆可高速停机压力。

有的气压开关在横向还有一连接跳板弹簧的调节螺钉，与顶端调节螺栓配合可在一定范围调重新起跳的压差。

受气压开关控制的电磁起动器是由交流接触器和热过载继电器组成的，交流接触器是常开触点，气压开关通电，使交流接触器的电磁线圈吸合，导通触点。

热继电器有一电流高速旋纽，可根据电机额定电流进行调定。

如电流过载，热继电器动作断电后要恢复运转，可按下复位按钮使其重新工作。

当超过7.5kw的电机不宜频繁起动或以内燃机作为动力不能采用电控的情况下，空压机就采“气控”的方法来实现空载运行和负载运行，保持连续运转。

气控是通过调节阀来控制的，当压力达到额定压力时，调节阀开启，将压力传递到减荷阀上，减荷阀动作来调节主机运行。

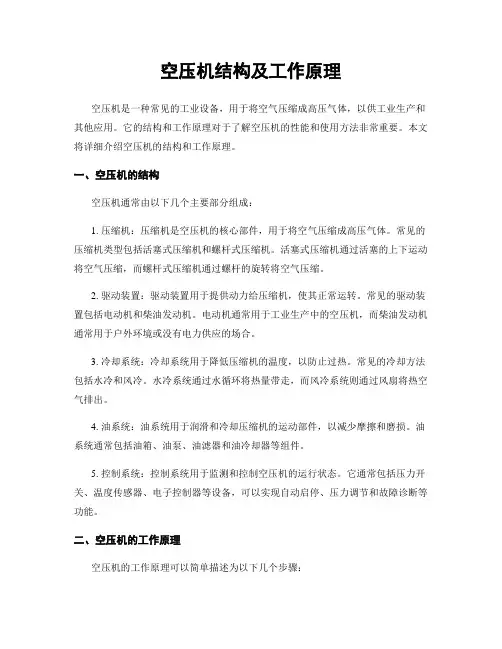

空压机结构及工作原理空压机是一种常见的工业设备，用于将空气压缩成高压气体，以供工业生产和其他应用。

它的结构和工作原理对于了解空压机的性能和使用方法非常重要。

本文将详细介绍空压机的结构和工作原理。

一、空压机的结构空压机通常由以下几个主要部分组成：1. 压缩机：压缩机是空压机的核心部件，用于将空气压缩成高压气体。

常见的压缩机类型包括活塞式压缩机和螺杆式压缩机。

活塞式压缩机通过活塞的上下运动将空气压缩，而螺杆式压缩机通过螺杆的旋转将空气压缩。

2. 驱动装置：驱动装置用于提供动力给压缩机，使其正常运转。

常见的驱动装置包括电动机和柴油发动机。

电动机通常用于工业生产中的空压机，而柴油发动机通常用于户外环境或没有电力供应的场合。

3. 冷却系统：冷却系统用于降低压缩机的温度，以防止过热。

常见的冷却方法包括水冷和风冷。

水冷系统通过水循环将热量带走，而风冷系统则通过风扇将热空气排出。

4. 油系统：油系统用于润滑和冷却压缩机的运动部件，以减少摩擦和磨损。

油系统通常包括油箱、油泵、油滤器和油冷却器等组件。

5. 控制系统：控制系统用于监测和控制空压机的运行状态。

它通常包括压力开关、温度传感器、电子控制器等设备，可以实现自动启停、压力调节和故障诊断等功能。

二、空压机的工作原理空压机的工作原理可以简单描述为以下几个步骤：1. 吸气：压缩机开始工作时，活塞或螺杆会向下移动，从外部环境吸入空气。

吸气阀门会打开，允许空气进入压缩室。

2. 压缩：当活塞或螺杆向上移动时，压缩室的体积减小，将空气压缩成高压气体。

同时，吸气阀门关闭，防止空气倒流。

3. 排气：当压缩室内的压力达到设定值时，排气阀门会打开，将压缩气体排出。

排气阀门关闭后，压缩机开始下一次的吸气和压缩循环。

4. 冷却：在压缩过程中，由于空气的压缩会产生热量，因此需要进行冷却。

冷却系统通过水或风来降低压缩机的温度，以保持其正常工作温度。

5. 润滑：压缩机的运动部件需要润滑油来减少摩擦和磨损。

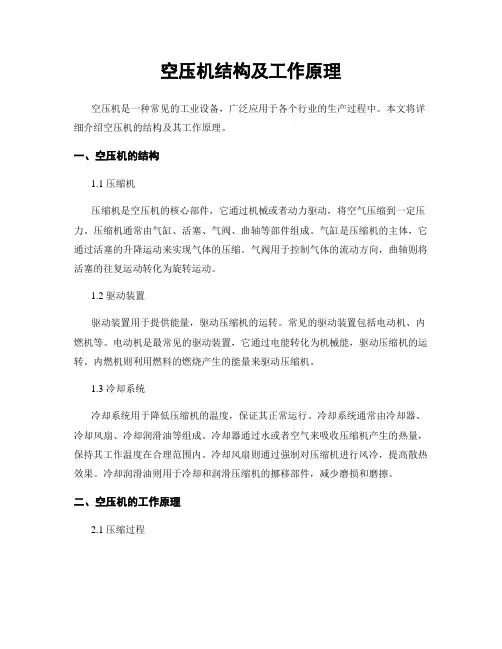

空压机结构及工作原理空压机是一种常见的工业设备，广泛应用于各个行业的生产过程中。

本文将详细介绍空压机的结构及其工作原理。

一、空压机的结构1.1 压缩机压缩机是空压机的核心部件，它通过机械或者动力驱动，将空气压缩到一定压力。

压缩机通常由气缸、活塞、气阀、曲轴等部件组成。

气缸是压缩机的主体，它通过活塞的升降运动来实现气体的压缩。

气阀用于控制气体的流动方向，曲轴则将活塞的往复运动转化为旋转运动。

1.2 驱动装置驱动装置用于提供能量，驱动压缩机的运转。

常见的驱动装置包括电动机、内燃机等。

电动机是最常见的驱动装置，它通过电能转化为机械能，驱动压缩机的运转。

内燃机则利用燃料的燃烧产生的能量来驱动压缩机。

1.3 冷却系统冷却系统用于降低压缩机的温度，保证其正常运行。

冷却系统通常由冷却器、冷却风扇、冷却润滑油等组成。

冷却器通过水或者空气来吸收压缩机产生的热量，保持其工作温度在合理范围内。

冷却风扇则通过强制对压缩机进行风冷，提高散热效果。

冷却润滑油则用于冷却和润滑压缩机的挪移部件，减少磨损和磨擦。

二、空压机的工作原理2.1 压缩过程空压机的工作原理基于气体的压缩过程。

当压缩机开始运行时，气体通过吸气阀进入气缸，在活塞的往复运动下，气体被压缩。

随着活塞的下行，气体被压缩到一定压力后，通过排气阀排出。

2.2 储气过程压缩机将气体压缩到一定压力后，通过管道将其送入储气罐。

储气罐起到缓冲作用，可以平衡压缩机的输出和用户的需求之间的差异。

当用户需要使用压缩空气时，可以从储气罐中取出。

2.3 压缩机的控制为了保证空压机的稳定运行，需要对压缩机进行控制。

常见的控制方式包括压力开关控制和变频控制。

压力开关控制根据用户设定的压力范围，自动启停压缩机。

变频控制则通过调节电动机的转速，实现对压缩机输出气体流量的调节。

三、空压机的应用3.1 工业生产空压机广泛应用于各个工业领域的生产过程中。

例如，创造业中的机械加工、喷涂、冲压等工序，都需要使用压缩空气。

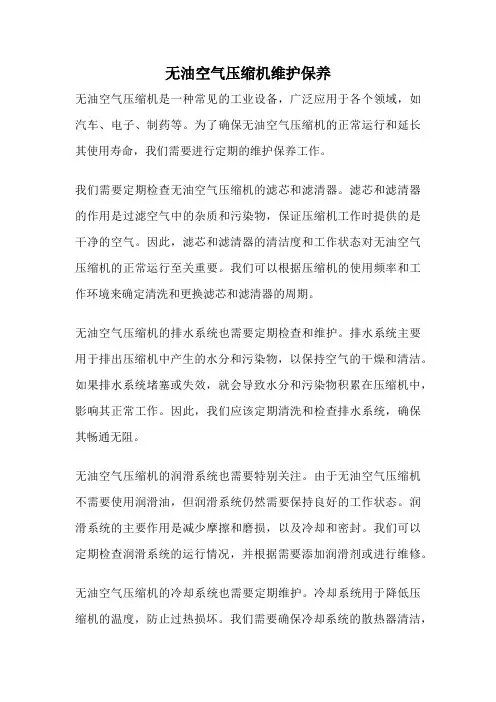

无油空气压缩机维护保养无油空气压缩机是一种常见的工业设备，广泛应用于各个领域，如汽车、电子、制药等。

为了确保无油空气压缩机的正常运行和延长其使用寿命，我们需要进行定期的维护保养工作。

我们需要定期检查无油空气压缩机的滤芯和滤清器。

滤芯和滤清器的作用是过滤空气中的杂质和污染物，保证压缩机工作时提供的是干净的空气。

因此，滤芯和滤清器的清洁度和工作状态对无油空气压缩机的正常运行至关重要。

我们可以根据压缩机的使用频率和工作环境来确定清洗和更换滤芯和滤清器的周期。

无油空气压缩机的排水系统也需要定期检查和维护。

排水系统主要用于排出压缩机中产生的水分和污染物，以保持空气的干燥和清洁。

如果排水系统堵塞或失效，就会导致水分和污染物积累在压缩机中，影响其正常工作。

因此，我们应该定期清洗和检查排水系统，确保其畅通无阻。

无油空气压缩机的润滑系统也需要特别关注。

由于无油空气压缩机不需要使用润滑油，但润滑系统仍然需要保持良好的工作状态。

润滑系统的主要作用是减少摩擦和磨损，以及冷却和密封。

我们可以定期检查润滑系统的运行情况，并根据需要添加润滑剂或进行维修。

无油空气压缩机的冷却系统也需要定期维护。

冷却系统用于降低压缩机的温度，防止过热损坏。

我们需要确保冷却系统的散热器清洁，冷却液的循环正常，并根据需要更换冷却液。

无油空气压缩机的电气系统也需要定期检查和维护。

电气系统包括控制面板、电线和电气元件等。

我们需要确保电气系统没有短路、断路或漏电等问题，并定期进行清洁和紧固。

无油空气压缩机的噪音和振动也需要关注。

噪音和振动不仅会影响工作环境，还会影响压缩机的正常运行。

我们可以通过安装隔音材料、调整压缩机的平衡和振动等方法来减少噪音和振动。

无油空气压缩机的维护保养工作包括定期清洗和更换滤芯和滤清器、检查和维护排水系统、检查和维护润滑系统、维护冷却系统、检查和维护电气系统以及减少噪音和振动等。

这些工作的目的是确保无油空气压缩机的正常运行和延长其使用寿命，同时提高工作效率和产品质量。

无油空气压缩机的工作原理无油空压机有油活塞机、无油螺杆机、离心机等，就是压缩腔没有油参与压缩，齿轮箱部分还是有油润滑的。

无油压缩机工作原理:无油空气压缩机是属于微型往复式活塞式压缩机，电机单轴驱动压缩机曲轴旋转时，通过连杆的传动，具有自润滑而不添加任何润滑剂的活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。

活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。

当活塞式压缩机的活塞再次反向运动时，上述过程重复出现。

即：活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。

单轴双缸的结构设计使压缩机气体流量在额定转速一定时为单缸的两倍，而且在振动噪音控制上得到了很好的控制。

整机工作原理：电机运转，空气通过空气过滤器进入压缩机内, 压缩机将空气压缩，压缩气体通过气流管道打开单向阀进入储气罐,压力表指针显示随之上升至8 Bar,。

大于8 Bar时, 压力开关感应道压力后自动关闭,电机停止工作, 同时电磁阀将压缩机机头内气压排至0。

此时空气开关压力宣示、储气罐内气体压力仍为8 Bar，气体通过球阀排气驱动连接的设备工作。

储气罐内气压下降至5 Bar时，压力开关通过感应自动开启，压缩机重新开始工作。

无油活塞空压机活塞损坏原因常有哪些？1 常见故障及其原因和处理措施1. 1 排气量不足排气量不足是与压缩机的设计气量相比而言。

主要可从下述几方面考虑:(1) 空气滤清器的故障。

积垢堵塞,使排气量减少;吸气管太长,管径太小,致使吸气阻力增大,影响了气量,这种要定期清洗滤清器。

(2) 压缩机转速降低使排气量降低。

无油空气压缩机的工作原理是怎样的无油空气压缩机是指在压缩空气的过程中不添加任何油润滑的压缩机。

相比于传统的带油压缩机，无油空气压缩机有以下优点：更环保、更节能、更安全、更方便维护等。

那么，无油空气压缩机的工作原理是怎样的呢？下面就来一一解析。

工作原理无油空气压缩机的工作原理主要可以分为以下几个步骤：1.空气进气空气经过滤网过滤后进入压缩机，滤网的作用是防止灰尘、水分等进入到压缩机中对其造成损害。

2.压缩空气进入压缩机的空气被压缩机抽气器吸入，在高速旋转的转子的作用下，气体逐渐被压缩至一定压力，同时因为压缩而产生热量，导致气体温度升高。

3.空气冷却为了避免气体过热对压缩机产生损坏，压缩机内部通常设置有冷却系统，将压缩后的高温气体通过风扇散热而冷却下来。

4.空气排放压缩机内部通过出气阀门将压缩后的空气排放出来，供工业及民用等领域使用。

需要注意的是，由于无油空气压缩机在运行过程中不添加任何润滑物质，因此需要通过先进的材料技术和制造工艺，在强化机体表面和压缩系统内部增加自润滑系统，以确保无油空气压缩机的安全性和寿命。

应用领域无油空气压缩机因其无需添加任何油润滑而成为工业生产领域中的重要工具，广泛应用于以下几个方面：1.精密制造领域如在电子、光学、医疗、半导体、化妆品等行业，无油空气压缩机可以为高精度机器保持稳定的工作压力和流量。

2.食品制造领域在食品加工过程中，无油空气压缩机不会对食品产生污染和异味，可以保证食品制造的卫生和安全。

3.医疗领域无油空气压缩机作为医疗器械的配套设备，主要用于医院的呼吸机、麻醉机等医疗设备中，同样需要保证其卫生和安全性。

总结无油空气压缩机是一种当前环保、节能、安全的重要工具，在工业生产中具有广泛的应用前景。

本文主要从无油空气压缩机的工作原理、应用领域等方面进行了阐述。

无油喷水空压机的原理
无油喷水空压机是一种通过水雾喷射来实现无油润滑的空气压缩机。

它的工作原理如下：
1. 压缩机运行时，空气进入压缩腔，同时喷水装置也开始喷射一定量的水雾。

2. 水雾被喷射到压缩腔内的空气中，水雾中的水分负责润滑空气压缩过程中产生的摩擦和热量，同时也起到冷却的作用。

3. 压缩腔内的空气经过压缩后，在排气阀的控制下排出。

4. 排出的空气中会带有一定的水雾，通过后处理设备（如滤水器、分离器）去除其中的水分和杂质，保证出口空气的质量。

5. 同时，压缩过程中产生的热量也通过冷却装置进行散热，确保机器的正常运行。

6. 水雾喷射还可以减少空气中的灰尘和油污，提高出口空气的洁净度。

总的来说，无油喷水空压机利用水雾喷射来润滑和冷却压缩腔内的空气，同时通过后处理设备去除水分和杂质，实现无油润滑的空气压缩过程。

无油空压机行程无油空压机是一种在空气压缩过程中无需添加润滑油的设备，广泛应用于各种工业领域。

本文将详细探讨无油空压机的行程，包括其工作原理、优势、应用领域以及相关的注意事项。

一、无油空压机的工作原理无油空压机是通过机械运动将空气压缩至所需的压力，而无需使用润滑油。

其主要工作原理包括以下几个步骤：进气阶段：空气从外部环境中通过过滤器进入空压机。

过滤器的作用是除去空气中的颗粒物和水分，以保证进入空压机的空气质量。

压缩阶段：进入空压机的空气被压缩机的运动部件，比如活塞或螺杆，进行机械压缩。

在这个过程中，空气的体积减小，同时压力增加。

冷却阶段：由于压缩过程会产生热量，空压机通常配备冷却系统，将空气冷却至合适的温度，以防止温度升高对设备造成损害。

出气阶段：压缩后的空气通过排气阀离开空压机，供给工业生产或其他需要高压空气的领域使用。

二、无油空压机的优势环保：由于无油空压机不需要使用润滑油，因此在使用过程中无需担心润滑油对环境造成的污染。

高效：无油空压机采用先进的设计和技术，能够提供高效、可靠的空气压缩服务，降低能源消耗。

维护成本低：由于无油空压机不需要润滑油，减少了润滑系统的维护成本，降低了设备的总体运营成本。

适用性广泛：无油空压机适用于对空气质量要求较高的场合，如医疗、食品加工等行业。

操作简便：无油空压机的运行和维护相对简单，不需要频繁更换润滑油，减轻了操作人员的工作负担。

三、无油空压机的应用领域医疗行业：无油空压机被广泛应用于医疗设备，如呼吸机、牙科设备等，以确保供给患者的空气是干净无油的。

食品和饮料工业：在食品生产中，无油空压机用于提供对食品安全要求高的压缩空气，避免润滑油对食品的污染。

电子行业：无油空压机被应用于电子产品制造，确保在生产过程中不会引入油分子，维护电子设备的灵敏度。

纺织和印刷行业：这些领域对空气质量要求严格，无油空压机可确保压缩空气清洁，不会影响产品质量。

汽车制造：无油空压机被用于汽车生产线，确保提供给各种工具和设备的空气是无油、干燥的。

无油空气压缩机主要部件及作用《无油空气压缩机主要部件及作用》
嘿，咱今天就来聊聊无油空气压缩机那些事儿哈！这无油空气压缩机啊，就像是一个厉害的小能手，它有好些个重要的部件呢，每个部件都有自己独特的作用。

先来说说那个机头吧，这可是核心部件呀！就好比是人的大脑一样重要呢。

有一次我在工厂里看到师傅在检修无油空气压缩机，他指着机头说，这玩意儿就像是整个机器的指挥官，它的好坏直接决定了压缩机能不能好好工作。

你想啊，如果机头出了问题，那不就跟人脑子糊涂了一样，啥也干不了啦！
还有那个储气罐呢，就像是个大仓库。

我记得有一次我们厂里的储气罐出了点小毛病，结果气压就不稳定了，一会儿高一会儿低的，可把大家急坏了。

后来修好后，那储气罐就又稳稳地工作啦，把压缩好的空气好好地储存起来，随时准备给需要的地方用呢。

然后就是那个电机啦，这可是提供动力的家伙呀！就像汽车的发动机一样。

有一回我看到电机转得飞快，带动着整个无油空气压缩机嗡嗡响，就觉得它可真有力气，没有它的话，这压缩机可就动不起来咯。

再说说那些管道吧，它们就像是血管一样，把压缩好的空气输送到各个地方。

有一次我看到有根管道有点漏，哎呀呀，那空气就滋滋地往外跑，就好像人的血管破了个小口似的。

总之啊，无油空气压缩机的这些主要部件都很重要，它们相互配合，才能让这个厉害的小家伙发挥出最大的作用呀！咱可不能小瞧了它们，它们可是为我们的生产生活提供了不少帮助呢！以后看到无油空气压缩机，咱就知道它里面这些部件都在努力工作着啦！。
