2024年煤矿安全供电知识
煤矿安全供电知识是指在煤矿开采和生产过程中保证供电系统的安全运行的相关知识。

以下是一些与煤矿安全供电相关的重要知识点：
1. 电气工程安全规范：煤矿电气设备和供电系统必须符合国家相关的安全规范和标准，如GB 50257-____《煤矿用供配电装置及其工程技术规范》。

2. 供电系统布置和设计：煤矿的供电系统应该根据实际情况进行合理的布置和设计，确保电源的可靠性和稳定性。

3. 电气装备的选型和安装：根据煤矿的需求，选择适当的电气设备，并确保其正确安装、可靠连接和良好的绝缘性能。

4. 电气设备的维护和检修：定期对电气设备进行检修和维护，发现并解决潜在的故障和问题，确保设备的正常运行。

5. 火灾和爆炸防护：煤矿供电系统中存在火灾和爆炸的风险，必须采取相应的防护措施，如安装防爆设备、使用防爆材料等。

6. 地面和井下配电系统：煤矿供电系统主要分为地面和井下两部分，各部分都需要有独立的配电系统，并采取相应的安全措施。

7. 应急处理和故障排除：在供电系统发生故障或紧急情况时，应立即采取应急处理措施，并及时排除故障，以保证供电系统的安全运行。

请注意，以上只是一些基本的煤矿安全供电知识点，具体的安全需求和操作规程可能因煤矿的不同而有所不同。

如果您有具体的问题或需要更详细的信息，请告诉我。

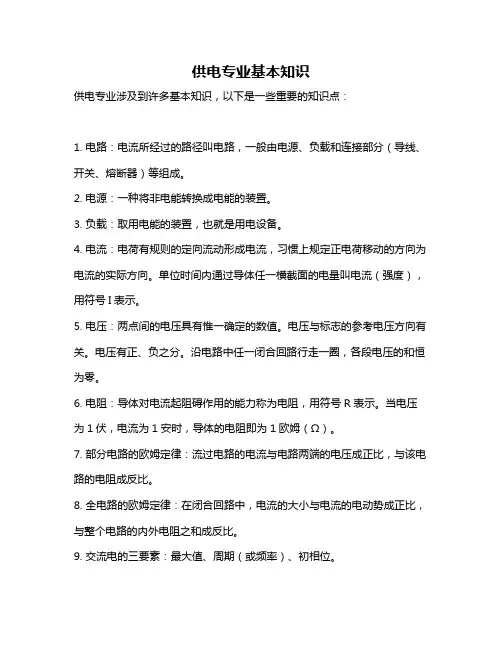

供电专业基本知识
供电专业涉及到许多基本知识，以下是一些重要的知识点：
1. 电路：电流所经过的路径叫电路，一般由电源、负载和连接部分（导线、开关、熔断器）等组成。

2. 电源：一种将非电能转换成电能的装置。

3. 负载：取用电能的装置，也就是用电设备。

4. 电流：电荷有规则的定向流动形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。

5. 电压：两点间的电压具有惟一确定的数值。

电压与标志的参考电压方向有关。

电压有正、负之分。

沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

6. 电阻：导体对电流起阻碍作用的能力称为电阻，用符号R表示。

当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω）。

7. 部分电路的欧姆定律：流过电路的电流与电路两端的电压成正比，与该电路的电阻成反比。

8. 全电路的欧姆定律：在闭合回路中，电流的大小与电流的电动势成正比，与整个电路的内外电阻之和成反比。

9. 交流电的三要素：最大值、周期（或频率）、初相位。

10. 提高功率因数的意义：提高供电设备的利用率，提高输电效率，改善电压质量。

11. 欠补偿、过补偿和完全补偿：欠补偿表示电流I滞后电压U，过补偿表示电流I超前电压U，完全补偿表示电压U与电流I同相。

此外，供电专业基本知识还包括电力网和配电工的基础知识、雷电防护和欠电压保护等。

这些知识点对于从事供电工作的人来说非常重要，有助于他们更好地理解和应对各种供电问题。

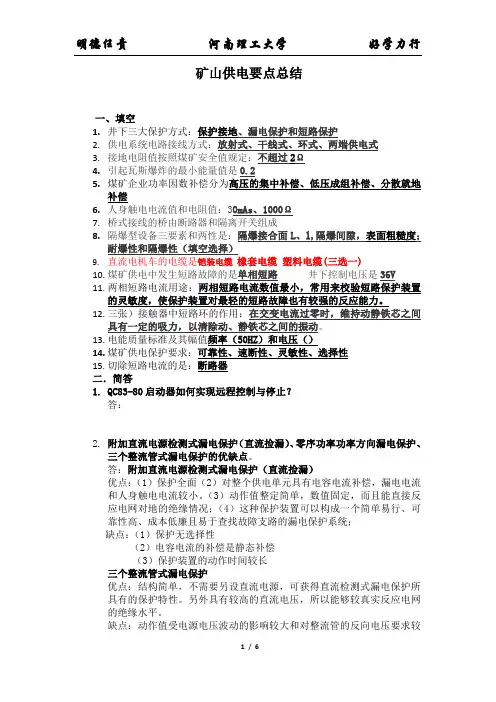

矿山供电要点总结1.2.3.4.5.6.7.8.9.10.11.两相短路电流用途：两相短路电流数值最小，常用来校验短路保护装置12.13.电能质量标准及其幅值频率（50HZ）和电压（）14.煤矿供电保护要求：可靠性、速断性、灵敏性、选择性15.切除短路电流的是：断路器二．简答1.QC83-80启动器如何实现远程控制与停止？答：2.附加直流电源检测式漏电保护（直流捡漏）、零序功率功率方向漏电保护、三个整流管式漏电保护的优缺点。

答：附加直流电源检测式漏电保护（直流捡漏）优点：（1）保护全面（2）对整个供电单元具有电容电流补偿，漏电电流和人身触电电流较小。

（3）动作值整定简单，数值固定，而且能直接反应电网对地的绝缘情况；（4）这种保护装置可以构成一个简单易行、可靠性高、成本低廉且易于查找故障支路的漏电保护系统；缺点：（1）保护无选择性（2）电容电流的补偿是静态补偿（3）保护装置的动作时间较长三个整流管式漏电保护优点：结构简单，不需要另设直流电源，可获得直流检测式漏电保护所具有的保护特性。

另外具有较高的直流电压，所以能够较真实反应电网的绝缘水平。

缺点：动作值受电源电压波动的影响较大和对整流管的反向电压要求较高，因此只适合在较低电压等级电网使用零序功率功率方向漏电保护优点：有较强的横向选择性，当支路发生漏电时，停电范围很小。

缺点：动作电阻值不固定、不能保护对称性故障、不能补偿电容电流。

即与零序电流方向保护类似3.矿用防爆电器种类答：增安型 EXe I 隔爆型 EXd I充油型 EXo I 本质安全型 EXib I正压型 EXp I 特殊型 EXs I4.煤矿企业节电措施（书课件）答：1.加强技术管理，实行计划用电具体措施：①建立日用电量分析制度②实行负荷调整，降低负荷高峰用电量③实行经济运行方式④加强运行维护和检修⑤提高职工的技术素质，养成节约用电的良好习惯，形成人人重视节电、处处注意节电的风气。

2.积极推广节电新技术①采用高效低耗的节能型供用电设备，如采用低损型变压器、高效风机、高效水泵、胶带输送机等。

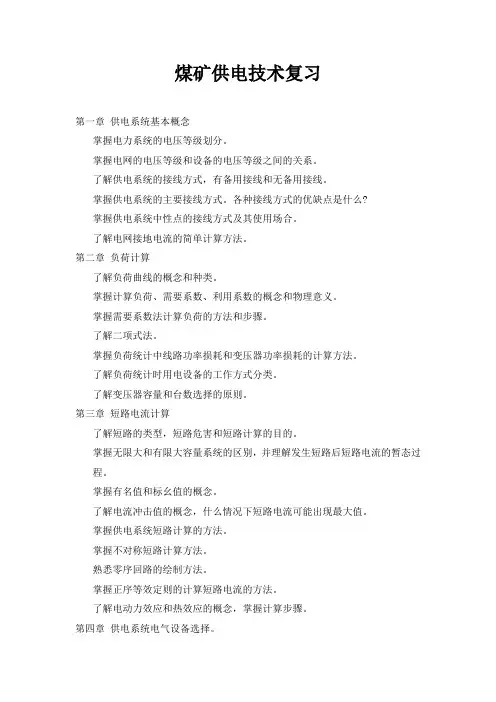

煤矿供电技术复习第一章供电系统基本概念掌握电力系统的电压等级划分。

掌握电网的电压等级和设备的电压等级之间的关系。

了解供电系统的接线方式，有备用接线和无备用接线。

掌握供电系统的主要接线方式。

各种接线方式的优缺点是什么?掌握供电系统中性点的接线方式及其使用场合。

了解电网接地电流的简单计算方法。

第二章负荷计算了解负荷曲线的概念和种类。

掌握计算负荷、需要系数、利用系数的概念和物理意义。

掌握需要系数法计算负荷的方法和步骤。

了解二项式法。

掌握负荷统计中线路功率损耗和变压器功率损耗的计算方法。

了解负荷统计时用电设备的工作方式分类。

了解变压器容量和台数选择的原则。

第三章短路电流计算了解短路的类型，短路危害和短路计算的目的。

掌握无限大和有限大容量系统的区别，并理解发生短路后短路电流的暂态过程。

掌握有名值和标幺值的概念。

了解电流冲击值的概念，什么情况下短路电流可能出现最大值。

掌握供电系统短路计算的方法。

掌握不对称短路计算方法。

熟悉零序回路的绘制方法。

掌握正序等效定则的计算短路电流的方法。

了解电动力效应和热效应的概念，掌握计算步骤。

第四章供电系统电气设备选择。

掌握电弧产生的原因。

掌握电弧熄灭的方法。

掌握高压电气的一把选择方法，熟悉不同电气选择和效验的不同之处。

掌握高压开关设备的结构以及主要区别。

掌握主要的高压开关电器、母线、电抗器的选择和效验的计算过程。

掌握互感器的接线形式和选择方法。

第五章电力线路了解架空线和电缆的结构和组成。

了解杆塔的分类，及各类杆塔的作用。

了解电压降落和电压损失的概念。

了解架空导线和电缆的选择计算。

第六章供电系统继电保护原理了解常规电磁式继电器的工作原理，电磁式继电器的种类。

理解继电保护装置的基本要求。

掌握动作值、返回值、返回系数等概念。

掌握三段式保护整定值的计算、灵敏度效验方法，并理解各段保护之间的相互配置关系。

熟悉变压器的保护配置方法。

掌握差动保护、瓦斯保护的工作原理。

理解差动保护中不平衡电流产生的原因及其消除方法。

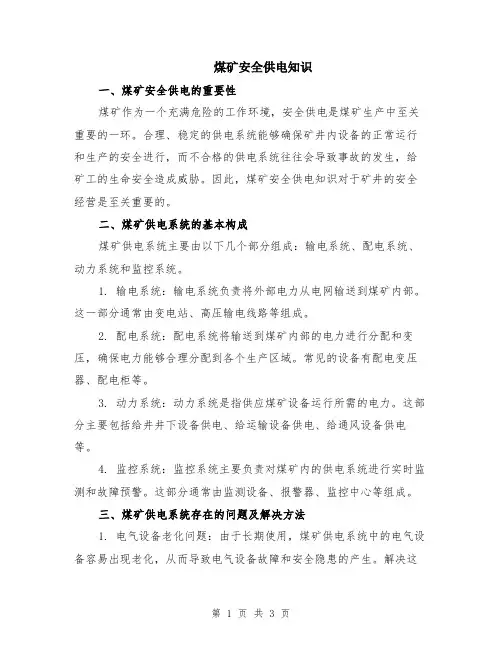

煤矿安全供电知识一、煤矿安全供电的重要性煤矿作为一个充满危险的工作环境，安全供电是煤矿生产中至关重要的一环。

合理、稳定的供电系统能够确保矿井内设备的正常运行和生产的安全进行，而不合格的供电系统往往会导致事故的发生，给矿工的生命安全造成威胁。

因此，煤矿安全供电知识对于矿井的安全经营是至关重要的。

二、煤矿供电系统的基本构成煤矿供电系统主要由以下几个部分组成：输电系统、配电系统、动力系统和监控系统。

1. 输电系统：输电系统负责将外部电力从电网输送到煤矿内部。

这一部分通常由变电站、高压输电线路等组成。

2. 配电系统：配电系统将输送到煤矿内部的电力进行分配和变压，确保电力能够合理分配到各个生产区域。

常见的设备有配电变压器、配电柜等。

3. 动力系统：动力系统是指供应煤矿设备运行所需的电力。

这部分主要包括给井井下设备供电、给运输设备供电、给通风设备供电等。

4. 监控系统：监控系统主要负责对煤矿内的供电系统进行实时监测和故障预警。

这部分通常由监测设备、报警器、监控中心等组成。

三、煤矿供电系统存在的问题及解决方法1. 电气设备老化问题：由于长期使用，煤矿供电系统中的电气设备容易出现老化，从而导致电气设备故障和安全隐患的产生。

解决这个问题的关键是定期检测和维修电气设备，确保设备的正常运行和可靠性。

2. 配电线路安全问题：配电线路是煤矿供电系统中的一个重要部分，但也是事故发生的高风险区域。

解决这个问题的方法是要定期检查线路的绝缘状况，确保线路的安全使用；另外，还应加强线路的维护和管理，尽量避免人为损坏。

3. 供电系统的过载问题：煤矿设备通常需要大量的电力支持，而长时间的过载使用会导致供电系统的损坏和故障。

因此，必须确保供电系统能够承受设备的需求，并采取必要的保护措施，如合理的负荷分配和过载保护装置的使用。

4. 煤矿供电系统的保护问题：保护设备的使用对于矿井电力设备的安全运行至关重要。

有效的保护应包括过电流保护、接地保护、短路保护等，以防止设备损坏和事故的发生。

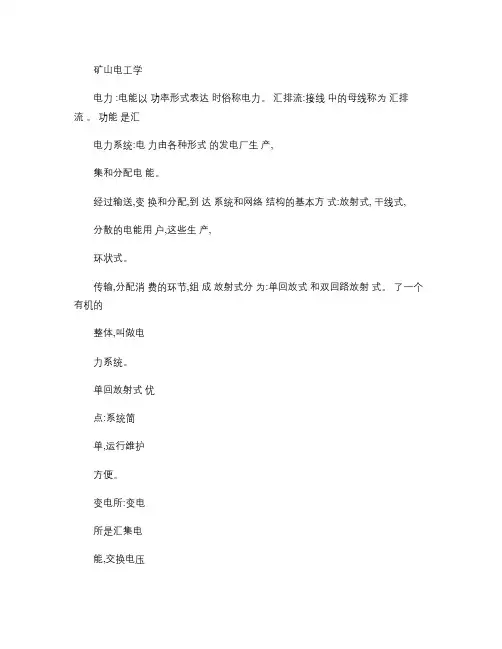

矿山电工学电力 :电能以功率形式表达时俗称电力。

汇排流:接线中的母线称为汇排流。

功能是汇电力系统:电力由各种形式的发电厂生产,集和分配电能。

经过输送,变换和分配,到达系统和网络结构的基本方式:放射式, 干线式,分散的电能用户,这些生产,环状式。

传输,分配消费的环节,组成放射式分为:单回放式和双回路放射式。

了一个有机的整体,叫做电力系统。

单回放射式优点:系统简单,运行维护方便。

变电所:变电所是汇集电能,交换电压的中间缺点:使用的开关,线路多,供电可环节,它由各种电力变压器和配电器组成。

靠性差。

配电所:不含电力变压器的变电所为配电所。

双回路放射式分为: 单电源双回路,双电源双回路电力网:电力网主要是由各种变电所及各种干线式结线分:直接连接和贯穿连接。

电压等级的电力线路组成, 是电力直接连接干线法优缺点:具有回路少,能使高压配系统的重要组成部分,担负着输送,电装置数量减少, 造价低。

缺点 :当公用的干线变换,和分配电能的任务。

,发生故障时, 全部干线上的负荷供电均中断,可额定电压:能是受电器,发电机,变压器等正常靠性差。

工作的电压, 称为它们的额定电压。

贯穿连接式结线优缺点:此方式的各用户变电所受电器和系统的额定电压正好与等级电压相同,呈串接形式。

由于在连接各用户干线的进出两端发电机额定电压比同级受电器额定电压高5%。

均采用了隔离开关,故有可能减少因一段干线故障电力负荷:电力负荷是决定电力系统规划 ,设计,而引起的停电范围。

以及发电,送电,变电布局的主要依据。

环状式:适用于电源对矿区用户的相对位置居中或供电的可靠性:指供电系统不间断供电的可能程度。

较远,而用户间距较近,并且负荷相差不是很悬电力负荷对供电的基本要求:殊的供电情况。

答:1、保证供电的安全可靠性。

2、保证电能的矿山各级变电所主接线分:单母线 . 桥式,双母线良好质量。

3、保证供电系统运行的经济性。

线路变压器 4种。

供电系统接线 :指由各种电器设备及其连接线构成的电路。

煤矿供电知识点总结一、煤矿供电概述煤矿是国民经济的支柱产业，煤矿供电系统是保障煤矿生产的重要基础设施。

煤矿供电系统主要由电能输送、变电设备、配电设备等组成，其作用是将电力从电厂输送到煤矿，为煤矿生产和设施提供电力支持。

二、煤矿供电系统的运行原理1. 输电线路：煤矿供电系统的输电线路是将电能从电厂输送至煤矿的主要通道，包括高压输电线路和中压输电线路。

输电线路的选址和布设需要考虑地形地貌、气象条件、线路走向等因素，以保证输电的安全和可靠。

2. 变电设备：变电设备是煤矿供电系统中的重要设备，主要包括变压器、断路器、隔离开关等。

变电设备的作用是将输电线路输送的高压电能转换为适合煤矿使用的低压电能，以满足煤矿设备和生产的用电需求。

3. 配电设备：配电设备是将变电设备转换的低压电能分配到各个用电设备的设备，包括开关柜、配电箱、电缆等。

配电设备的作用是将电能合理分配到各个用电设备，以保证煤矿各个部门和设施的正常用电。

三、煤矿供电系统的主要设备及其功能1. 变压器：变压器是煤矿供电系统中的重要设备，其主要作用是将输电线路输送的高压电能转换为适合煤矿使用的低压电能。

变压器的选择需要考虑负载容量、绝缘等级、能效等因素，以保证变压器在煤矿供电系统中的可靠运行。

2. 断路器：断路器是煤矿供电系统中的重要开关设备，其主要作用是在电路过载或短路时，切断电路以保护设备和人员的安全。

断路器的选择需要考虑电流容量、操作性能、灵敏度等因素，以保证断路器在煤矿供电系统中的可靠保护作用。

3. 隔离开关：隔离开关是煤矿供电系统中的重要分隔设备，其主要作用是在设备维修、故障处理等情况下，将设备与电源分离以确保人员和设备的安全。

隔离开关的选择需要考虑分隔性能、可靠性等因素，以保证隔离开关在煤矿供电系统中的可靠作用。

四、煤矿供电系统的安全管理措施1. 设备运行安全管理：煤矿供电系统的设备运行安全管理是确保系统设备稳定、安全、高效运行的关键。

包括设备的定期巡视、检测、维护等工作，以及设施的安全隐患排查和处理等。

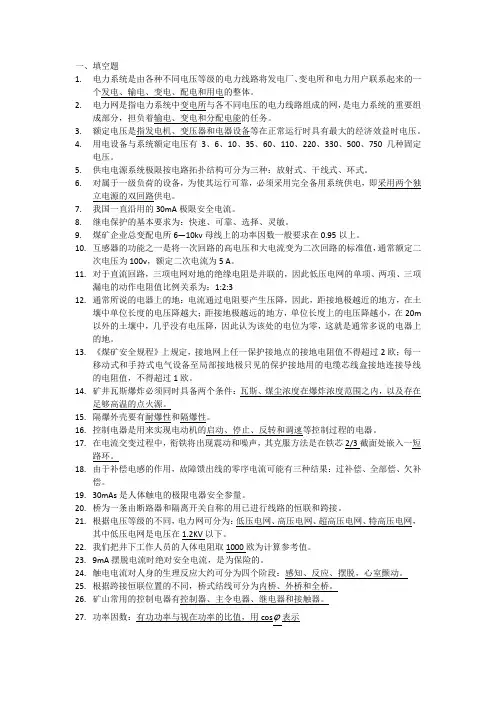

一、填空题1.电力系统是由各种不同电压等级的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。

2.电力网是指电力系统中变电所与各不同电压的电力线路组成的网，是电力系统的重要组成部分，担负着输电、变电和分配电能的任务。

3.额定电压是指发电机、变压器和电器设备等在正常运行时具有最大的经济效益时电压。

4.用电设备与系统额定电压有3、6、10、35、60、110、220、330、500、750几种固定电压。

5.供电电源系统极限按电路拓扑结构可分为三种：放射式、干线式、环式。

6.对属于一级负荷的设备，为使其运行可靠，必须采用完全备用系统供电，即采用两个独立电源的双回路供电。

7.我国一直沿用的30mA极限安全电流。

8.继电保护的基本要求为：快速、可靠、选择、灵敏。

9.煤矿企业总变配电所6—10kv母线上的功率因数一般要求在0.95以上。

10.互感器的功能之一是将一次回路的高电压和大电流变为二次回路的标准值，通常额定二次电压为100v，额定二次电流为5 A。

11.对于直流回路，三项电网对地的绝缘电阻是并联的，因此低压电网的单项、两项、三项漏电的动作电阻值比例关系为：1:2:312.通常所说的电器上的地：电流通过电阻要产生压降，因此，距接地极越近的地方，在土壤中单位长度的电压降越大；距接地极越远的地方，单位长度上的电压降越小，在20m 以外的土壤中，几乎没有电压降，因此认为该处的电位为零，这就是通常多说的电器上的地。

13.《煤矿安全规程》上规定，接地网上任一保护接地点的接地电阻值不得超过2欧；每一移动式和手持式电气设备至局部接地极只见的保护接地用的电缆芯线盒接地连接导线的电阻值，不得超过1欧。

14.矿井瓦斯爆炸必须同时具备两个条件：瓦斯、煤尘浓度在爆炸浓度范围之内，以及存在足够高温的点火源。

15.隔爆外壳要有耐爆性和隔爆性。

16.控制电器是用来实现电动机的启动、停止、反转和调速等控制过程的电器。

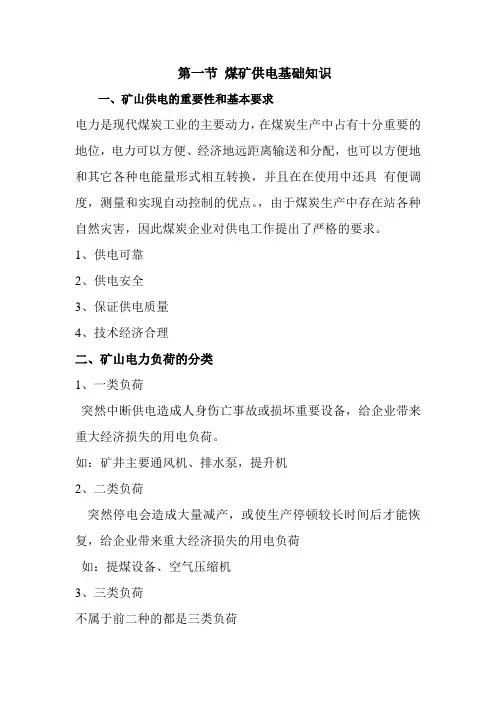

第一节煤矿供电基础知识一、矿山供电的重要性和基本要求电力是现代煤炭工业的主要动力，在煤炭生产中占有十分重要的地位，电力可以方便、经济地远距离输送和分配，也可以方便地和其它各种电能量形式相互转换，并且在在使用中还具有便调度，测量和实现自动控制的优点。

，由于煤炭生产中存在站各种自然灾害，因此煤炭企业对供电工作提出了严格的要求。

1、供电可靠2、供电安全3、保证供电质量4、技术经济合理二、矿山电力负荷的分类1、一类负荷突然中断供电造成人身伤亡事故或损坏重要设备，给企业带来重大经济损失的用电负荷。

如：矿井主要通风机、排水泵，提升机2、二类负荷突然停电会造成大量减产，或使生产停顿较长时间后才能恢复，给企业带来重大经济损失的用电负荷如：提煤设备、空气压缩机3、三类负荷不属于前二种的都是三类负荷三、矿井供电电压等级按照规定，矿井供电系统选用的电压等级有：(1)35kV--矿井地面变电所变电电压。

(2)10kV或6 kV--井下高压配电电压和高压电动机的额定电压。

(3)3kV或1 140V--综合机械化采煤工作面电气设备的额定电压。

(4)660V--井下低压电网的配电电压。

(5)380V--地面和小型矿井井下低压电网的配电电压。

(6)220V--地面和井下新鲜风流大巷的照明电压。

(7)127V--照明、信号、手持式电气设备、电话的最高限额电压。

(8)36 V--井下设备控制回路的电压。

(9)直流250 V、550 V--直流架线电机车常用额定电压。

目前，我国井下供电方式主要有：干线式、辐射式、混合式、移动变电站四种。

井下各配电电压和各种电气设备的额定电压等级如下；高压不应超过10000V；低压不应超过1140V照明、手持式电气设备的额定电压和电话、信号装置的额定供电电压，都不应超过127V；远距离控制线路的额定电压不应超过36V。

井下低压网络的标准电压等级及其相应的平均电压为：标准电压／V 127 380 660 1140 3300 6000平均电压／V 133 400 690 1200 3460 6300四、矿山供电系统矿山供电方式是：由地面变电所6KV母线上引出下井电缆，把电能输送到井下各高压用户和采区变电所，形成地面变电所井下中央变电所采区变电所的三级高压供电方式，采区变电所是把中央变电所送来的6KV电压降为380~660V，用低压电缆向各采掘工作面供电，对机械化程度高、用量大的综采或普采工作面，在采区变电所一般不降压，由采区变电所6KV电压直接用高压电缆送到工作面的移动变电站，移动变电站将电压降到1140V或660V后，由工作面配电点向综采和高档普采工作面的各种用电设备供电。

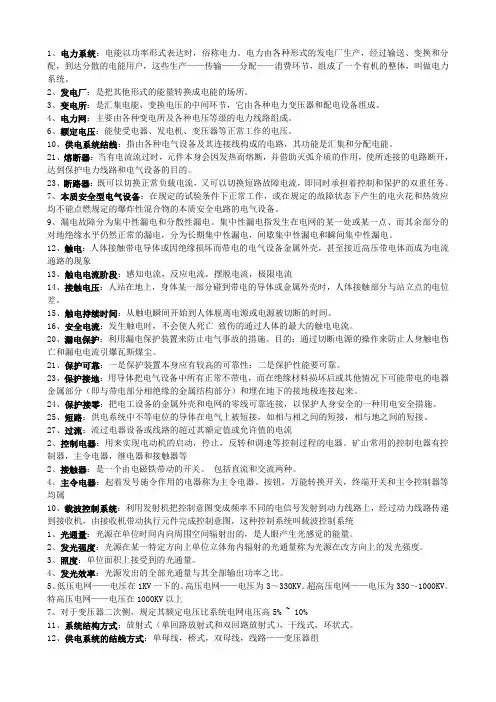

1、电力系统：电能以功率形式表达时，俗称电力。

电力由各种形式的发电厂生产，经过输送、变换和分配，到达分散的电能用户，这些生产——传输——分配——消费环节，组成了一个有机的整体，叫做电力系统。

2、发电厂：是把其他形式的能量转换成电能的场所。

3、变电所：是汇集电能、变换电压的中间环节，它由各种电力变压器和配电设备组成。

4、电力网：主要由各种变电所及各种电压等级的电力线路组成。

6、额定电压：能使受电器、发电机、变压器等正常工作的电压。

10、供电系统结线：指由各种电气设备及其连接线构成的电路，其功能是汇集和分配电能。

21、熔断器：当有电流流过时，元件本身会因发热而熔断，并借助灭弧介质的作用，使所连接的电路断开，达到保护电力线路和电气设备的目的。

23、断路器：既可以切换正常负载电流，又可以切换短路故障电流，即同时承担着控制和保护的双重任务。

7、本质安全型电气设备：在规定的试验条件下正常工作，或在规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物的本质安全电路的电气设备。

9、漏电故障分为集中性漏电和分散性漏电。

集中性漏电指发生在电网的某一处或某一点、而其余部分的对地绝缘水平仍然正常的漏电，分为长期集中性漏电，间歇集中性漏电和瞬间集中性漏电。

12、触电：人体接触带电导体或因绝缘损坏而带电的电气设备金属外壳，甚至接近高压带电体而成为电流通路的现象13、触电电流阶段：感知电流，反应电流，摆脱电流，极限电流14、接触电压：人站在地上，身体某一部分碰到带电的导体或金属外壳时，人体接触部分与站立点的电位差。

15、触电持续时间：从触电瞬间开始到人体脱离电源或电源被切断的时间。

16、安全电流：发生触电时，不会使人死亡致伤的通过人体的最大的触电电流。

20、漏电保护：利用漏电保护装置来防止电气事故的措施。

目的：通过切断电源的操作来防止人身触电伤亡和漏电电流引爆瓦斯煤尘。

21、保护可靠：一是保护装置本身应有较高的可靠性；二是保护性能要可靠。

配电网组成及特点组成：馈线（架空线或电缆）、降压变、断路器、各种开关（也包括继保、自动装置、测量、计量仪表、通信、控制设备）。

配电网特点：1）负荷集中(深入城市、居民点)、传输功率较小、距离较短、用户类型要求变化大；2）中性点不直接接地。

配电网的体系结构树状网、辐射网、环状网、网格式接线配电自动化的目的、意义意义：（1）正常时，监视配网运行工况，优化配网运行方式；（2）故障时，快速发现故障和异常，快速隔离故障区段，恢复非故障区域供电，减少停电时间，减小停电面积；（3）根据配网电压合理控制无功负荷、电压水平，改善电压质量；（4）合理控制负荷，提高设备利用率；（5）自动抄表计费，保证抄表计费及时准确，提高效率；（6）减少人力，避免大量重复性工作。

目的：提高供电可靠性和供电质量；减少停电时间、面积；使调度员根据监视情况，在控制中心通过遥控、遥调实现明智、必要的操作；降低运行费用；实现配电管理现代化。

配电管理系统（DMS）的组成配电自动化系统（DAS）[配电SCACA系统（电源进线监控开闭所与变电站自动化（SA）馈线自动化(FA) 变压器巡检与无功补偿）地球信息系统（GIS）需方管理（负荷监控与管理（LCM）远方抄表与计费自动化（AMR））]高级应用[网络拓扑网络分析（潮流计算）网络优化（负荷均衡化、降低线损的网络重构、无功/电压优化）短路电流计算 ]调度员培训模拟系统（DTS）客户呼叫服务系统（TCS）工作管理系统（WMS）配电自动化的基本功能配电网安全监视、控制、保护。

实现配电自动化的难点分析 1. 配电自动化较输电自动化复杂，规模大，投资大，同时引起重视程度不够。

2. 要监测、控制的站点多，DSM主机计算机要求高，设备的可靠性和可维护性要求高；3. 环境（温度、湿度等）恶劣，要考虑防雷、防雨、散热等问题；4. 通信系统复杂，站端设备多，通信规约不一致；5. 控制电源与工作电源难以获取，用蓄电池的方法时间、容量难以满足，充放电难以控制；6. 许多开关需改造（加装互感器、开关操作机构改造），以满足跳闸、控制要求。

1.什么叫电力系统和电力网?通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。

2.什么叫电气设备的额定电压?电力系统为什么要采用各种电压等级?3.电力用户为什么要分级?怎样分级?煤矿电力负荷是怎样分类的?4.单母线分段与桥式接线的主要区别是什么?单母线分段开关的选用原则是什么?5解释矿井供电系统图。

6.解释制深井供电系统略图。

7.解释浅井供电系统略图。

8.什么叫采区工作面配电点?它有什么用途?9.采区变电所硐室的设置应满足哪些主要要求?10.矿井用变压器与普通变压器的区别何在?主要有几种类型？应用场所如何？11.油断路器、六氟化硫断路器和真空断路器各有何特点?说明它们的适应范围。

12.断路器与隔离开关的结构、用途有何区别?如何进行可靠操作13.高压配电箱有哪些主要元件组成?用于矿井中的高压配电箱有哪些种类?其各自使用范围如何?14.试述采区低压供电设备的种类及用途。

15.常用矿用电缆有哪几种?如何根据使用场合选用?16.屏蔽电缆基本结构及特殊作用是什么?移动变电站的高压侧应配置什么型号电缆?17.在垂直、倾斜和水平巷道中的电缆敷设有哪些要求?18.电力网的额定电压是如何确定的?19.井下沼气、煤尘爆炸的基本条件是什么?为了防止沼气、煤尘爆炸,有哪些措施?20.矿用隔爆型电气设备的防爆原理是什么?其防爆性能靠什么来保证?21.什么叫漏电?什么叫漏电保护?为什么井下电网要设置漏电保护?22.什么叫安全电流和允许安秒值?为什么近代的触电安全值都倾向于30mA-s的允许安秒值?23.为什么直流检测式漏电保护的动作值整定要以30mA为安全标准而不采用30mA·s?24.仅以保护触电人员的安全出发,说明为什么有了保护接地(网)还要设置漏电保护装置的原因?25.采用熔断器保护应该注意哪些问题?为什么熔断器不宜用作电动机的过负荷保护?26.什么叫直击雷过电压?其大小受哪些因素影响?感应雷过电压是怎样产生的?其大小与哪些因素有关?27.阀型避雷器主要用来防护哪种过电压,其主要元件及保护原理是什么?28.为什么阀型避雷器应装在被保护设备的前面(雷电被侵入方向),并尽量靠近被保护设备?29.试述煤矿井下静电产生的原因及危害。

主要内容:⏹供配电系统和电力系统的基本知识⏹工厂电力负荷的计算⏹短路电流的计算⏹电气主接线及电气主设备⏹二次回路⏹防雷与接地一、1、电力系统的额定电压，是指系统正常运行时，能获得最佳技术性能及最好经济效果的电压（额定电压一般指线电压）。

分级的原因：1）、输出视在功率一定时，U越高，I越小，对导线的投资越小；但对绝缘要求越高。

因此，有一最佳值存在2）、考虑实际情况（安全性等）主要分级：220V；380V；3KV；6KV；10KV；35KV；110KV；220KV；500KV2、变压器变压器的一次绕组（接受功率）：当与发电机直接相连时，与发电机额定电压相等；当与电网相连时，额定电压与电网额定电压相等。

变压器的二次绕组（输出功率）：当与用户直接相连时，比用电设备额定电压高5%，当不与用户直接相连时，比用电设备额定电压高10%（主要考虑变压器满载功率损耗及长距离输送电损耗）3、电力系统中性点运行方式电力系统中性点:星型连接的变压器或发电机的中性点。

电力系统的中性点运行方式是一个综合问题，它对系统发生单相接地故障具有较大影响，从而对电压等级的选择、单相接地电流的保护、对系统绝缘水平的要求等都产生较大影响。

电力系统中性点有三种运行方式：1）中性点直接接地（500KV、220KV、110KV、380V、220V)2）中性点不接地（3~10KV）3）中性点经消弧线圈接地1）为大电流接地系统2）3）为小电流接地系统中性点不接地系统总结：◆中性点不接地系统发生单相接地故障时，线电压不变，而非故障相对地电压升高到原来相电压的倍◆单相接地电流等于正常时单相对地电容电流的三倍◆中性点对地电压为相电压◆线电压依然对称中性点不接地系统应用范围：仅用于单相接地时电容电流不大的电网◆3~10KV电网中，单相接地分布电容电流<30A◆35~60KV电网中，单相接地分布电容电流<10A4、电能的质量指标⏹电压1．电压偏差：2．电压波动：⏹频率我国规定，电力系统的额定频率为50Hz，频率的允许偏差不得超过±0.5Hz，容量大于3000MW的用户，频率偏差不得超过±0.2Hz。
