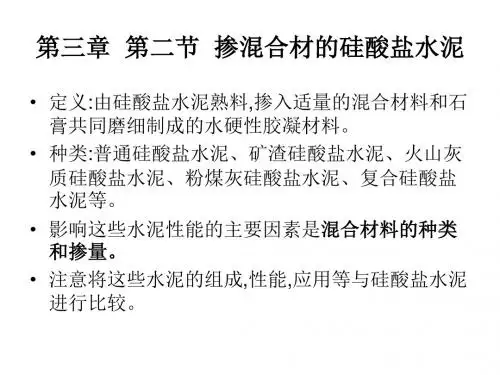

第二节掺混合材的硅酸盐水泥解析

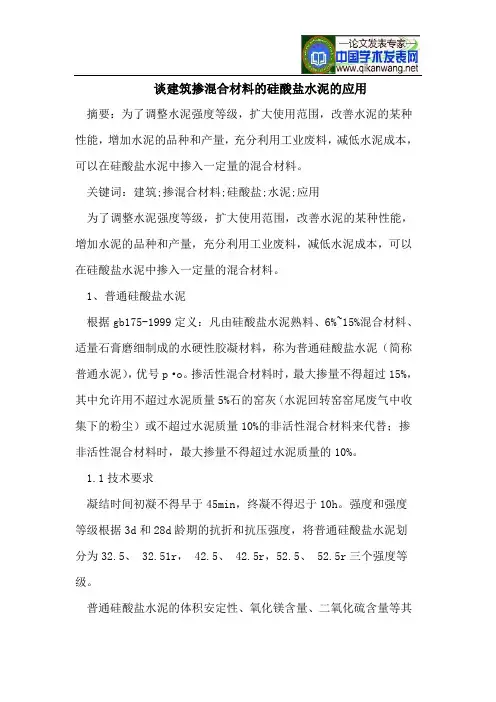

谈建筑掺混合材料的硅酸盐水泥的应用摘要：为了调整水泥强度等级，扩大使用范围，改善水泥的某种性能，增加水泥的品种和产量，充分利用工业废料，减低水泥成本，可以在硅酸盐水泥中掺入一定量的混合材料。

关键词：建筑;掺混合材料;硅酸盐;水泥;应用为了调整水泥强度等级，扩大使用范围，改善水泥的某种性能，增加水泥的品种和产量，充分利用工业废料，减低水泥成本，可以在硅酸盐水泥中掺入一定量的混合材料。

1、普通硅酸盐水泥根据gb175-1999定义：凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），优号p·o。

掺活性混合材料时，最大掺量不得超过15%，其中允许用不超过水泥质量5%石的窑灰〈水泥回转窑窑尾废气中收集下的粉尘）或不超过水泥质量10%的非活性混合材料来代替；掺非活性混合材料时，最大掺量不得超过水泥质量的10%。

1.1技术要求凝结时间初凝不得早于45min，终凝不得迟于10h。

强度和强度等级根据3d和28d龄期的抗折和抗压强度，将普通硅酸盐水泥划分为32.5、 32.51r， 42.5、 42.5r，52.5、 52.5r三个强度等级。

普通硅酸盐水泥的体积安定性、氧化镁含量、二氧化硫含量等其它技术要求与硅酸盐水泥相同。

1.2普通硅酸盐水泥的主要性能及应用普通硅酸盐水泥中掺入不超过15%的混合材料，主要是为了调节强度等级、增加产量。

与硅酸盐水泥的差别为早期强度稍低、水化热稍低、抗冻性稍差、碱度较低、耐蚀性和耐热性稍好、耐磨性和抗碳化性略有降低。

由于普通硅酸盐水泥的性质与硅酸盐水泥差别不大，因此，两种水泥应用范围基本相同。

但是有一些硅酸盐水泥不能用的地方普通硅酸盐水泥可以用，使得普通硅酸盐水泥成为建筑行业应用面最广、使用量最大的水泥品种。

2、矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥2.1技术要求细度、凝结时间与体积安定性这三种水泥的细度、凝结时间、体积安定性要求与普通水泥相同。

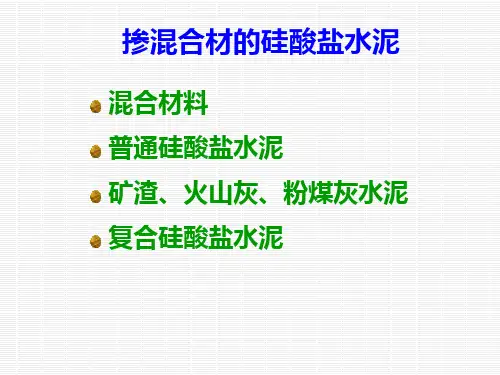

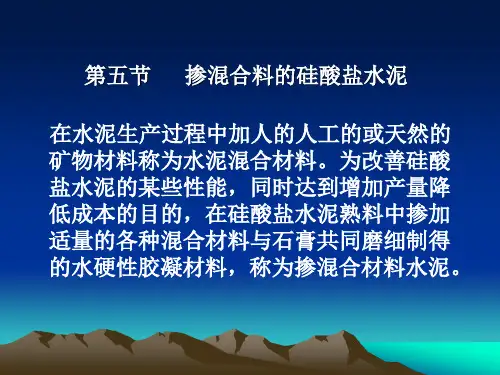

第二节掺混合材的硅酸盐水泥一．水泥用混合材料定义：在生产硅酸盐水泥的过程中，为了改善水泥的性质，调节水泥强度而加入水泥中的人工或天然矿物材料，称为水泥混合材料。

火山灰活性：混合材料磨成细粉并与石灰或石膏混合均匀，用水拌和后，在常温下可生成具有水硬性的水化物，这称为混合材料的火山灰活性。

1．分类（1）非活性混合材料也称为惰性混合材，主要起填充作用，可调节水泥强度，降低水化热及增加水泥产量等。

主要有磨细石英砂、石灰石、粘土、缓冷矿渣等。

（2）活性混合材料主要化学成分为活性二氧化硅、活性氧化铝。

本身与水不起化学反应，但在有激发剂（硫酸盐或碱性）的情况下，能发生水化反应，生成具有水硬性的水化硅酸钙和水化铝酸钙。

主要品种有：粒化高炉矿渣、火山灰质、粉煤灰等。

A粒化高炉矿渣炼铁时为使铁矿石易熔加入石灰石作溶剂，高温下氧化钙与铁矿石中的黏土矿物生成硅酸盐与铝酸盐矿物，浮于铁水表面，排出用水急冷成为颗粒状、质地疏松、多孔的粒化高炉矿渣，又称水淬高炉矿渣。

其玻璃体含量达80％以上，其矿物成分为硅酸钙，与水泥熟料矿物成分相似，差别是钙含量低、硅含量高。

B火山喷发时形成的一系列矿物材料统称为火山灰质混合材料，包括浮石、火山渣（灰）、凝灰岩1等。

还有一些天然材料或工业废渣，由于其成分与火山灰材料相似，也称为火山灰质混合材料，如烧粘土2、粉煤灰、自燃煤矸石、硅藻土3(石)等。

按化学成分和活性来源将火山灰质混合材料分为三类：(1) 含水硅酸质材料：以SiO2为主要活性成分，含有结合水，如硅藻土、蛋白石4和硅质渣5等。

与石灰反应能力强，活性好，但需水量大、干缩大。

(2) 铝硅玻璃质材料：以SiO2和Al2O3为主要活性成分，如火山灰、凝灰岩、浮石和粉煤灰等。

活性大小与化学成分、冷却速度有关。

(3) 烧粘土质混合材料：以Al2O3为主要活性成分，如烧粘土、煤渣、自燃煤矸石等．1凝灰岩：火山喷出的渣、砾夹杂火山灰沉积后再经石化而成；2烧粘土：含Al2O3较高的黏土经600～800℃煅烧而成；3硅藻土：由硅藻类微生物在水中死后残骸沉积而成；4蛋白石：由硅藻石微粒经硅质胶结材料胶结而成；5硅质渣：粘土经提取氧化铝后的残渣；C粉煤灰是火力发电厂以煤粉作燃料，燃烧后收集起来的粒径为1～50μm的极细灰渣颗粒，呈玻璃态实心或空心球状，由于其主要活性成分为SiO2和Al2O3，所以也把粉煤灰划归为火山灰质混合材料。

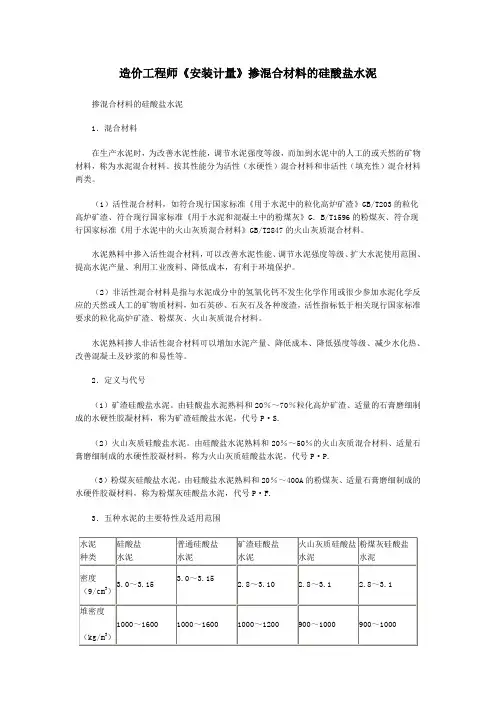

造价工程师《安装计量》掺混合材料的硅酸盐水泥掺混合材料的硅酸盐水泥1．混合材料在生产水泥时，为改善水泥性能，调节水泥强度等级，而加到水泥中的人工的或天然的矿物材料，称为水泥混合材料。

按其性能分为活性（水硬性）混合材料和非活性（填充性）混合材料两类。

（1）活性混合材料，如符合现行国家标准《用于水泥中的粒化高炉矿渣》GB/T203的粒化高炉矿渣、符合现行国家标准《用于水泥和混凝土中的粉煤灰》G．B/T1596的粉煤灰、符合现行国家标准《用于水泥中的火山灰质混合材料》GB/T2847的火山灰质混合材料。

水泥熟料中掺入活性混合材料，可以改善水泥性能、调节水泥强度等级、扩大水泥使用范围、提高水泥产量、利用工业废料、降低成本，有利于环境保护。

（2）非活性混合材料是指与水泥成分中的氢氧化钙不发生化学作用或很少参加水泥化学反应的天然或人工的矿物质材料，如石英砂、石灰石及各种废渣，活性指标低于相关现行国家标准要求的粒化高炉矿渣、粉煤灰、火山灰质混合材料。

水泥熟料掺人非活性混合材料可以增加水泥产量、降低成本、降低强度等级、减少水化热、改善混凝土及砂浆的和易性等。

2．定义与代号（1）矿渣硅酸盐水泥。

由硅酸盐水泥熟料和20％～70％粒化高炉矿渣、适量的石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥，代号P·S.（2）火山灰质硅酸盐水泥。

由硅酸盐水泥熟料和20％～50％的火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥，代号P·P.（3）粉煤灰硅酸盐水泥。

由硅酸盐水泥熟料和20％～400A的粉煤灰、适量石膏磨细制成的水硬件胶凝材料，称为粉煤灰硅酸盐水泥，代号P·F.3．五种水泥的主要特性及适用范围。

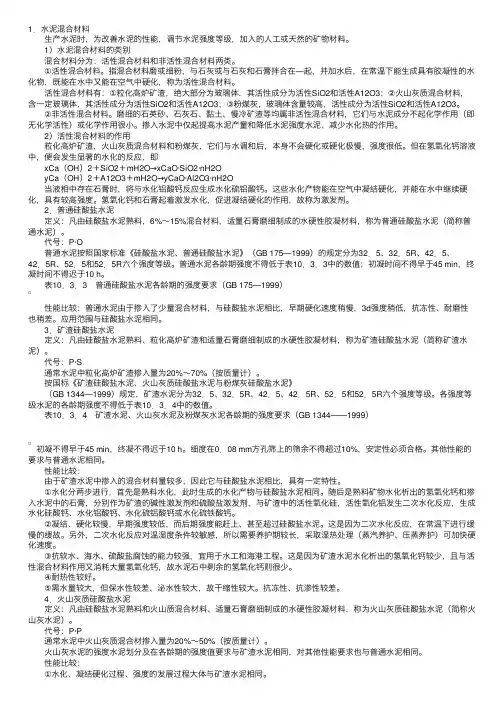

1．⽔泥混合材料 ⽣产⽔泥时，为改善⽔泥的性能，调节⽔泥强度等级，加⼊的⼈⼯或天然的矿物材料。

1）⽔泥混合材料的类别 混合材料分为：活性混合材料和⾮活性混合材料两类。

①活性混合材料。

指混合材料磨或细粉，与⽯灰或与⽯灰和⽯膏拌合在―起，并加⽔后，在常温下能⽣成具有胶凝性的⽔化物，既能在⽔中⼜能在空⽓中硬化，称为活性混合材料。

活性混合材料有：①粒化⾼炉矿渣，绝⼤部分为玻璃体，其活性成分为活性SiO2和活性A12O3；②⽕⼭灰质混合材料，含⼀定玻璃体，其活性成分为活性SiO2和活性A12O3；③粉煤灰，玻璃体含量较⾼，活性成分为活性SiO2和活性A12O3。

②⾮活性混合材料。

磨细的⽯英砂、⽯灰⽯、黏⼟、慢冷矿渣等均属⾮活性混合材料，它们与⽔泥成分不起化学作⽤（即⽆化学活性）或化学作⽤很⼩。

掺⼊⽔泥中仅起提⾼⽔泥产量和降低⽔泥强度⽔泥、减少⽔化热的作⽤。

2）活性混合材料的作⽤ 粒化⾼炉矿渣，⽕⼭灰质混合材料和粉煤灰，它们与⽔调和后，本⾝不会硬化或硬化极慢，强度很低。

但在氢氧化钙溶液中，便会发⽣显著的⽔化的反应，即 xCa（OH）2＋SiO2＋mH2O→xCaO·SiO2·nH2O yCa（OH）2＋A12O3＋mH2O→yCaO·Al2O3·nH2O 当液相中存在⽯膏时，将与⽔化铝酸钙反应⽣成⽔化硫铝酸钙。

这些⽔化产物能在空⽓中凝结硬化，并能在⽔中继续硬化，具有较⾼强度。

氢氧化钙和⽯膏起着激发⽔化，促进凝结硬化的作⽤，故称为激发剂。

2．普通硅酸盐⽔泥 定义：凡由硅酸盐⽔泥熟料，6%～15%混合材料，适量⽯膏磨细制成的⽔硬性胶凝材料，称为普通硅酸盐⽔泥（简称普通⽔泥）。

代号：P·O 普通⽔泥按照国家标准《硅酸盐⽔泥、普通硅酸盐⽔泥》（GB 175—1999）的规定分为32．5、32．5R、42．5、42．5R、52．5和52．5R六个强度等级。

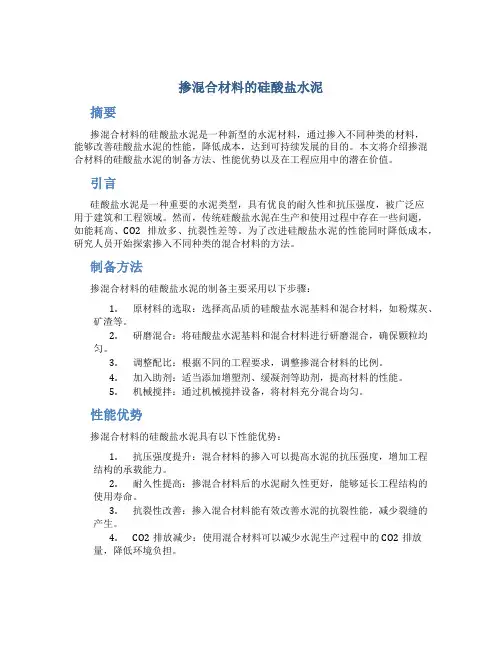

掺混合材料的硅酸盐水泥摘要掺混合材料的硅酸盐水泥是一种新型的水泥材料，通过掺入不同种类的材料，能够改善硅酸盐水泥的性能，降低成本，达到可持续发展的目的。

本文将介绍掺混合材料的硅酸盐水泥的制备方法、性能优势以及在工程应用中的潜在价值。

引言硅酸盐水泥是一种重要的水泥类型，具有优良的耐久性和抗压强度，被广泛应用于建筑和工程领域。

然而，传统硅酸盐水泥在生产和使用过程中存在一些问题，如能耗高、CO2排放多、抗裂性差等。

为了改进硅酸盐水泥的性能同时降低成本，研究人员开始探索掺入不同种类的混合材料的方法。

制备方法掺混合材料的硅酸盐水泥的制备主要采用以下步骤：1.原材料的选取：选择高品质的硅酸盐水泥基料和混合材料，如粉煤灰、矿渣等。

2.研磨混合：将硅酸盐水泥基料和混合材料进行研磨混合，确保颗粒均匀。

3.调整配比：根据不同的工程要求，调整掺混合材料的比例。

4.加入助剂：适当添加增塑剂、缓凝剂等助剂，提高材料的性能。

5.机械搅拌：通过机械搅拌设备，将材料充分混合均匀。

性能优势掺混合材料的硅酸盐水泥具有以下性能优势：1.抗压强度提升：混合材料的掺入可以提高水泥的抗压强度，增加工程结构的承载能力。

2.耐久性提高：掺混合材料后的水泥耐久性更好，能够延长工程结构的使用寿命。

3.抗裂性改善：掺入混合材料能有效改善水泥的抗裂性能，减少裂缝的产生。

4.CO2排放减少：使用混合材料可以减少水泥生产过程中的CO2排放量，降低环境负担。

工程应用掺混合材料的硅酸盐水泥在工程应用中具有广泛的潜在价值：1.水泥制品：掺混合材料的硅酸盐水泥可以用于生产混凝土、砖块等水泥制品，提高产品的质量。

2.建筑工程：在建筑工程中使用掺混合材料的硅酸盐水泥可以提高结构的承载能力和耐久性。

3.环境保护：减少CO2排放、降低能耗等优势使得掺混合材料的硅酸盐水泥成为低碳环保建材的首选。

结论掺混合材料的硅酸盐水泥是一种具有广阔应用前景的新型水泥材料，能够改善硅酸盐水泥的性能、降低成本、减少环境压力。

掺混合材料的硅酸盐水泥(水泥外加剂）一、混合材料掺入到水泥或混凝土中的人工或天然矿物材料称为混合材料。

（一）非活性混合材料常温下不能与氢氧化钙和水反应，也不能产生凝结硬化的混合材料，称为非活性混合材料。

在水泥中主要起到调节标号、降低水化热、增加水泥产量、降低成本等作用。

主要使用的有石灰石、石英砂、缓慢冷却的矿渣等。

（二）活性混合材料常温下可与氢氧化钙反应生成具有水硬性的水化产物，凝结硬化后产生强度的混合材料，称为活性混合材料。

它们在水泥中的主要作用是调整水泥标号、增加水泥产量、改善某些性能、降低水化热和成本等。

常用活性混合材料有：1.粒化高炉矿渣粒化高炉矿渣又称水淬高炉矿渣。

其活性来自非晶态的（即玻璃态的）氧化硅和氧化铝，称为活性氧化硅和活性氧化铝。

2.火山灰质混合材料常见火山灰质混合材料有：（1）含水硅酸质混合材料：主要有硅藻土、硅藻石、蛋白石和硅质渣等。

其活性来源为活性氧化硅。

（2）铝硅玻璃质混合材料：主要有火山灰、浮石、凝灰岩等。

其活性来源为活性氧化硅和活性氧化铝。

（3）烧黏土质混合材料：主要有烧黏土、炉渣、煅烧的煤矸石等。

其活性来源主要为活性氧化铝和少量活性氧化硅。

掺此类活性混合材料的水泥的耐硫酸盐腐蚀性差，因水化后，水化铝酸钙含量较高。

3.粉煤灰粉煤灰是煤粉锅炉吸尘器所吸收的微细粉尘。

灰份经熔融、急冷成为富含玻璃体的球状体。

其活性来源主要为活性氧化铝和少量活性氧化硅。

（三）掺活性混合材料的硅酸盐水泥的水化特点掺活性混合材料的硅酸盐水泥在与水拌和后，首先是水泥熟料矿物水化，之后，水泥熟料矿物的水化产物氢氧化钙与活性混合材料发生水化（亦称二次反应）产生水化产物。

由水化过程可知，掺活性混合材料的硅酸盐水泥的早期强度较硅酸盐水泥低。

二、普通硅酸盐水泥普通硅酸盐水泥由硅酸盐水泥熟料、（6%～15%）活性混合材料和适量石膏组成。

其中非活性混合材料的掺量不得大于10%，窑灰不得大于5%。

代号为P•O。

混凝土中掺加硅酸盐水泥的原理与效果一、硅酸盐水泥的概述硅酸盐水泥，是一种以硅酸盐矿物质为主要原料，经过烧结或水化反应得到的胶结材料。

它具有高强度、耐久性好、化学稳定性强等特点，因此在建筑材料领域得到广泛应用。

硅酸盐水泥的主要原料包括石灰石、黏土、煤矸石、铁尾矿等。

二、混凝土中掺加硅酸盐水泥的原理混凝土是一种由水泥、砂、石料等材料拌合而成的人造材料。

在混凝土中掺加硅酸盐水泥可以改善混凝土的性能，使其更加坚固、耐久。

掺加硅酸盐水泥主要是因为硅酸盐水泥与普通水泥相比，具有以下特点：1. 硬化后的硅酸盐水泥混凝土比普通混凝土的硬度更高，抗压强度更大，且耐久性更好。

2. 硅酸盐水泥混凝土水化产物中含有大量的钙硅石，具有较好的化学稳定性和抗硫酸盐侵蚀性。

3. 硅酸盐水泥混凝土的水化反应速度较慢，使得混凝土的初始强度较低，但长期强度较高。

掺加硅酸盐水泥的原理就是利用硅酸盐水泥的上述特点，改善混凝土的性能。

首先，硅酸盐水泥中含有大量的硅酸盐矿物质，这些矿物质在水化反应中可以与水中的氢氧根离子结合，形成钙硅石等水化产物。

这些水化产物可以填充混凝土中的孔隙，增加混凝土的密实度，从而提高混凝土的强度和耐久性。

其次，硅酸盐水泥的水化反应速度较慢，使得混凝土的初始强度较低，但长期强度较高。

这是因为硅酸盐水泥的水化反应是一个较为缓慢的过程，需要一定的时间才能完成。

在这个过程中，硅酸盐水泥中的矿物质逐渐溶解并与水中的氢氧根离子结合，形成水化产物。

这些水化产物可以填充混凝土中的孔隙，增加混凝土的密实度，从而提高混凝土的强度和耐久性。

三、混凝土中掺加硅酸盐水泥的效果掺加硅酸盐水泥可以改善混凝土的性能，具体效果如下：1. 提高混凝土的强度和耐久性。

硅酸盐水泥可以填充混凝土中的孔隙，增加混凝土的密实度，从而提高混凝土的强度和耐久性。

2. 提高混凝土的抗硫酸盐侵蚀性。

硅酸盐水泥混凝土中的水化产物中含有大量的钙硅石，具有较好的化学稳定性和抗硫酸盐侵蚀性。
