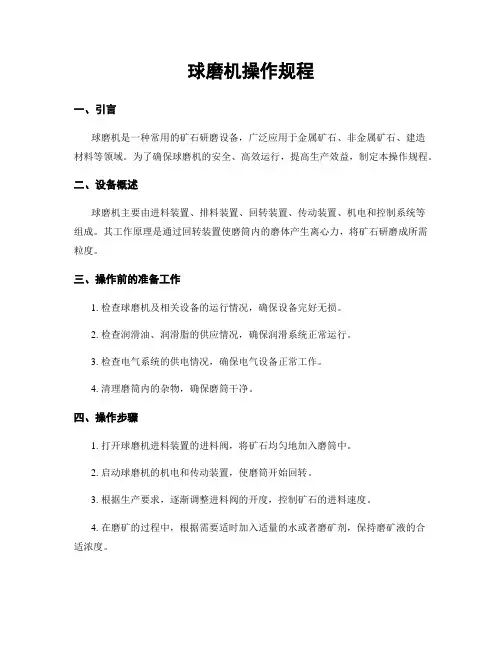

球磨机操作规程一、引言球磨机是一种常用的矿石研磨设备,广泛应用于金属矿石、非金属矿石、建造材料等领域。
为了确保球磨机的安全、高效运行,提高生产效益,制定本操作规程。
二、设备概述球磨机主要由进料装置、排料装置、回转装置、传动装置、机电和控制系统等组成。
其工作原理是通过回转装置使磨筒内的磨体产生离心力,将矿石研磨成所需粒度。
三、操作前的准备工作1. 检查球磨机及相关设备的运行情况,确保设备完好无损。
2. 检查润滑油、润滑脂的供应情况,确保润滑系统正常运行。
3. 检查电气系统的供电情况,确保电气设备正常工作。
4. 清理磨筒内的杂物,确保磨筒干净。
四、操作步骤1. 打开球磨机进料装置的进料阀,将矿石均匀地加入磨筒中。
2. 启动球磨机的机电和传动装置,使磨筒开始回转。
3. 根据生产要求,逐渐调整进料阀的开度,控制矿石的进料速度。
4. 在磨矿的过程中,根据需要适时加入适量的水或者磨矿剂,保持磨矿液的合适浓度。
5. 观察磨筒内的磨体和矿石状况,根据需要调整磨筒的转速和磨矿时间,确保矿石达到所需粒度。
6. 磨矿结束后,关闭球磨机进料装置的进料阀,住手矿石的进料。
7. 住手球磨机的机电和传动装置,使磨筒住手回转。
8. 打开球磨机排料装置的排料阀,将磨矿后的矿石排出。
五、安全注意事项1. 操作人员必须熟悉球磨机的结构、性能和操作规程,严禁未经培训人员操作设备。
2. 在操作前,必须检查设备的运行情况,确保设备完好无损。
3. 操作人员必须佩戴符合要求的劳动防护用品,如安全帽、耳塞、防护眼镜等。
4. 在操作过程中,严禁将手或者其他物体伸入磨筒内,以免发生意外伤害。
5. 禁止在设备运行时进行维修、清洁或者调整操作,必须停机后方可进行。
6. 在操作过程中,如发现异常情况或者设备故障,应即将停机并报告相关人员处理。
六、操作记录操作人员应按照规定,对球磨机的操作进行记录,包括操作时间、矿石种类、进料量、磨矿时间、磨筒转速等关键参数的记录。
球磨机操作规程一、引言球磨机是一种常用的研磨设备,广泛应用于矿山、冶金、化工等行业。
为了确保球磨机的安全运行和提高工作效率,制定本操作规程,明确球磨机的操作步骤和注意事项。
二、适合范围本操作规程适合于所有使用球磨机进行研磨作业的人员。
三、操作步骤1. 准备工作1.1 确保球磨机周围环境清洁整齐,无杂物堆放。
1.2 检查球磨机的电源线是否连接坚固,电源插座是否接地良好。
1.3 检查球磨机的润滑系统,确保润滑油充足。
1.4 检查球磨机的磨球是否完好,无损坏或者变形。
2. 启动球磨机2.1 打开球磨机的电源开关。
2.2 按照正常的启动程序,挨次启动球磨机的主机、机电和润滑系统。
2.3 检查球磨机的转速是否正常,无异常震动或者噪音。
3. 加料操作3.1 将待磨料加入球磨机的磨瓶中,注意控制加料量,避免过载。
3.2 关闭球磨机的进料阀门,确保磨瓶密封良好。
3.3 根据需要,加入适量的研磨介质,如钢球或者陶瓷球。
4. 调整研磨参数4.1 根据磨瓶内料物的性质和研磨要求,调整球磨机的转速和研磨时间。
4.2 根据需要,调整球磨机的冷却水流量和温度。
5. 开始研磨5.1 按下球磨机的启动按钮,开始研磨过程。
5.2 观察研磨过程中的转速、温度、压力等参数,确保运行正常。
5.3 定期检查磨瓶内的磨料状态,如有需要,可适时加入更多的研磨介质。
6. 住手研磨6.1 研磨时间到达预设值时,按下球磨机的住手按钮,住手研磨。
6.2 关闭球磨机的电源开关,断开电源。
7. 清洁和维护7.1 清洁研磨瓶和球磨机的内部,清除残留的磨料和污垢。
7.2 定期检查球磨机的润滑系统,补充润滑油。
7.3 定期检查球磨机的磨球,如有损坏或者变形,及时更换。
四、注意事项1. 在操作球磨机之前,必须穿戴好个人防护装备,如安全帽、护目镜、耳塞等。
2. 操作球磨机时,严禁戴手套,以免发生危(wei)险。
3. 球磨机运行期间,严禁将手或者其他物体伸入球磨机内部。

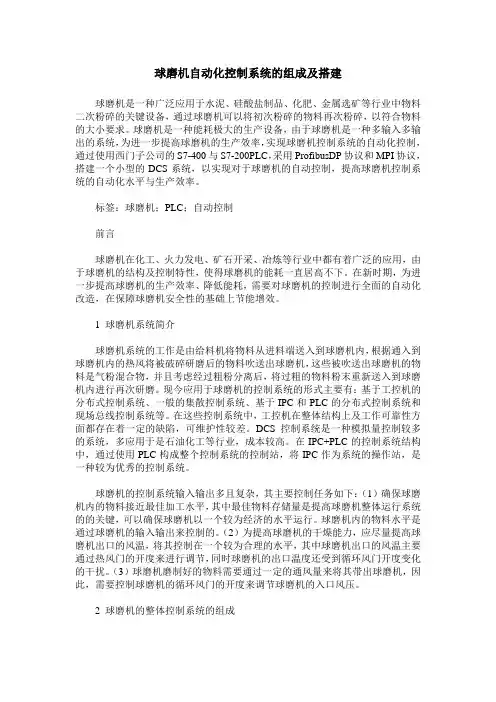

简述球磨电气控制系统的问题及完善措施攀钢集团钒业有限公司V2O3生产作业区球磨机系统原为引进德国GFE公司的设备,其控制系统也为GFE公司以前所使用的系统,应用于现场。
球磨机的主要功能是将较大原料进行圆球挤压研磨后变小变细,为下步工序提供合格大小的原料。
球磨电气控制系统在使用过程中,出现了故障率高、与前后设备运行不协调等问题,特别是球磨机电机供电及控制系统的故障率高,严重影响到了生产作业的顺利进行。
因此在引进此套系统后不久,即对电机及电源和控制系统进行了改造,故障率得到了一定控制,但仍未满足现场生产需要,且运行成本较高。
1 原控制系统存在的问题1.1 PLC控制系统硬件的问题原系统采用的是S7-300型PLC控制系统,对球磨机及物料运送、筛分设备进行控制,同时后面的焙烧系统也由此系统中进行控制运行。
由于生产现场的特殊性,在引进此批设备后,生产现场又增加了一些设备,因此控制系统的容量及稳定性就存在了较大问题。
在增加一些辅助设备时,例如增加除尘用螺旋运输机的控制、振动机的控制等,由于容量不足的原因,就不能使用PLC系统进行控制,而采取的是继电器进行控制,增加了系统的不稳定因素。
1.2 球磨机驱动电动机控制系统的问题从GFE公司引进的球磨机配套电机为绕线式异步电动机,供电源电为AC500V。
在运行过程中,一方面存在电源不标准、备件较难准备的问题;另一方面电机运行故障率高,受现场振动大、灰尘大的缘故,二次侧由于采用继电器切除电阻进行启动控制,故障特别多,查找故障也非常麻烦。
因此在引进此设备运行后不久,对此电机及供电和控制系统进行了改造,电机仍为绕线式异步电动机,但采用AC6000kV电源供电、二次侧采用无刷液阻器进行启动控制。
此种启动器内部充满启动液,安装于电动机转子输出的另一端,与转子共同旋转。
启动过程中随着转速的提升,内部元件在旋转力的作用下靠近,减少液阻而逐渐提高启动速度,达到一定转速时内部机构将转子外接二次线进行短接,切除液阻,完成启动。
球磨机料位自动技术球磨机的功率-料位特性见图1。
曲线 1 为球磨机的功率,空载即料位为0,此时功率为最大功率的90%左右。
随着料位的提高,功率先升后降,满罐时功率趋于零。
曲线 2 为钢碰功率(钢球消耗功率),随着料位的提高,钢碰功率先升后降,满罐时钢碰功率趋于零。
曲线3 为煤功率(煤消耗功率),随着料位的提高,煤功率逐渐降低。
钢碰功率与钢球损耗、衬板损耗、震动、噪音的大小成正比。
煤功率与煤产量成正比。
即曲线 1 为总功率,曲线2 为无效功率,曲线 3 为有效功率。
曲线 1 等于曲线2 与曲线3 之和,也就是说总功率等于无效功率与有效功率。
图1:球磨机功率—料位特性随着球磨机内料位的增高,球磨机功率也相应增加,球磨机的产量也相应提高,因此给料量与产量可以随时平衡,球磨机的工作状态是自稳的。
当料位继续增至某一值时,球磨机功率达到最大。
随着料位进一步提高,功率下降,产量却继续提高。
当产量达到最大值之后,料位继续增加,则球磨机功率和产量均下降。
由于料位升高产量反而下降,球磨机的工作状态是不自稳的。
因此不能工作在手动状态。
在手动方式下,球磨机只能工作在功率最大点的左侧,实际上由于料位没有灵敏可靠的测量手段,实际运行点远达不到最大出力点。
这就是习惯运行方式的缺陷。
在料位曲线上的相应区域称之为习惯运行区,在这个区域钢球的消耗能量约有50%左右,即钢球的能量约有50%左右是无效的。
最大出力点右侧磨煤机消耗功率比习惯运行区小,产量却比习惯运行区大。
在这个区域钢球的能量不足25%是无效的。
但是磨煤机在这个状态下的工作是不自稳的,只有在自动控制条件下才能正常工作。
这个区域我们定之为优化运行区。
从以上分析可以知道,优化运行区与习惯运行区的实际差别就是料位高,或者说是“存煤煤大”。
磨煤机内的煤量直接影响的磨煤机功率、产量和无效损耗。
只要控制料位在适当位置,磨煤机消耗的无效功率最小,产量发反而提高。
所以磨煤机经济运行问题就变成了最佳料位的控制问题。
BBD4360双进双出钢球磨煤机工作原理及系统控制1.工作原理:首先,将煤粉通过进料装置送入磨煤机的转筒内。
转筒内装有一定数量的钢球,当转筒开始旋转时,钢球会随着转筒的运动产生撞击和摩擦作用。
这样,煤粉就会被钢球磨碎成更细的煤粉。
磨碎后的煤粉会随着转筒的旋转,从排料装置中排出,然后通过输送设备送入燃烧设备进行燃烧。
2.系统控制:(1)控制仪器:控制仪器包括PLC控制系统和人机界面。
PLC控制系统通过传感器感知转筒内煤粉粒径、进出料、转筒转速等参数,并将这些参数传输给PLC。
PLC会根据预设的控制策略对设备进行控制,例如调整转速、进料量和排料速度等。
人机界面用于监控和操作整个设备,操作员可以通过触摸屏或按钮来设置参数、查看设备运行状态等。
(2)执行机构:执行机构主要包括转筒的驱动装置和进料、排料装置的调节装置。
转筒的驱动装置一般使用电机驱动,通过PLC控制驱动电机的启停和转速调节。
进料、排料装置的调节装置一般采用变频器、调速电机等控制不同装置的速度和运行状态,以调节进料量和排料速度。
3.工作流程:首先,在装料阶段,操作员通过人机界面设置进料量,并启动设备。
进料装置会将煤粉送入转筒内。
然后,在磨煤阶段,设备开始转动,钢球与煤粉发生撞击和摩擦,将煤粉磨碎成细粉。
最后,在排料阶段,磨碎后的煤粉从排料装置中排出,送入输送设备进行后续处理。
总之,BBD4360双进双出钢球磨煤机通过转筒内钢球的撞击和摩擦作用,将煤粉磨碎成细粉。
系统控制使用PLC控制和人机界面,实现对磨煤机的进料量、转速和排料速度等参数的调节和监控。
这样,磨煤机能够稳定运行,达到预期的磨煤效果。
球磨机的操作规程,球磨机故障原因及解决方法球磨机是现选矿业、工业上应用较为广泛的磨粉设备,开车或停车都必须严格遵守操作规程,违章操作可能造成重大设备事故。
因此,正确的球磨机操作规格是用户们必须要了解的信息。
一个球磨机组,开路磨矿时一般包括磨机、润滑设备、给矿设备等,闭路磨矿时还有分级设备。
球磨机组的启动和停车一般都要遵循下面两条原则:(1)全部设备启动完毕,运转稳定、正常后才能给矿。
(2)启动时,逆流程逐个启动设备;停车时,则应顺流程依次停车。
一、球磨机的启动磨机在开车之前必须进行下列检查和准备工作:(l)对新安装或检修后未经试车的磨机,在启动之前须转动2-3转,以检查磨机是否与其他机碰撞;(2)检查磨机紧固螺栓、齿轮、联轴器、减速器或皮带轮等紧固、传动件的装配是否正常:(3)检查与磨机相关联的设备(如分级机、给矿机等)是否正常:(4)检查磨机各润滑部位(如主轴承、传动轴、减速机和齿轮等)的润滑装置是否可靠、油质、油量、油温等是否符合要求;(5)检查各种保护装置如断油保护停车的水银接触器、油压断电器以及联锁装置和音响信号等是否完备、可靠。
做完上述各项检查和处理,确认不会有任何故障发生时,再按以下程序启动,先开动润滑装置油泵并检沓油压和润滑情况。
油压应保持在0.05-0.15 MPa的范围内,进油、回油正常,无漏油现象。
冷却水的压力稍低于油压(一般低O.025 -0.03MPa),以免让水渗漏到油中。
当润滑系统一切正常时,再按规定发出开车信号,先开磨机,后开分级机和给矿机。
根据磨机停车时间长短和带料情况及电机的启动能力,可采用直接启动或盘车后启动。
当磨机停车时间较长(一般在4 h以E),启动电机之前应先盘车2-3转,以检查磨矿介质是否粘结,转动是否自如。
盘车时如果听小到介质滚动的声音,表明已粘结,必须继续盘车或采取其他措施,直到介质运动自如为止。
启动球磨机时应注意以下几点:(1)用领教变阻器碱压启动的磨机,肩动过程不能超过规定的启动时间,启动时间一般是15-20s若按下启动按钮磨机开始转动到规定时间磨机还达不到额定转速,则应立即停止启动,否则频敏变阻器会烧毁。
球磨机操作规程引言概述:球磨机作为一种常用的磨料设备,广泛应用于矿山、冶金、化工等行业。
正确的操作球磨机是确保其正常运行和提高生产效率的关键。
本文将从五个大点出发,详细阐述球磨机操作规程。
正文内容:1. 球磨机的启动和停机操作1.1 球磨机启动前的准备工作:- 检查球磨机的电源和电气设备是否正常,确保电器线路安全可靠。
- 检查润滑系统的油位和油品,确保润滑系统正常工作。
- 检查球磨机内部的磨料和磨球是否充足,以及磨球的磨损情况。
1.2 球磨机的启动操作:- 打开球磨机的电源开关,并按照启动顺序依次启动电机、润滑系统和进料装置。
- 在启动过程中,要注意观察各个部位是否正常运行,如有异常应及时停机检修。
1.3 球磨机的停机操作:- 停机前应先停止进料装置,并将球磨机内的磨料和磨球排空。
- 依次关闭球磨机的电机、润滑系统和电源开关。
2. 球磨机的操作注意事项2.1 球磨机操作时要保持稳定- 球磨机在运行过程中,要保持稳定的电压和电流,避免因电力波动引起的设备故障。
- 操作人员要保持稳定的情绪和动作,避免因操作不当导致事故发生。
2.2 球磨机操作时要注意安全- 操作人员要穿戴好安全防护装备,如安全帽、安全鞋等。
- 禁止在球磨机运行时伸手或放入异物,以免发生危险。
2.3 球磨机操作时要注意观察- 操作人员要时刻观察球磨机的运行情况,如有异常声音或振动应及时停机检查。
- 注意观察球磨机内部的磨料和磨球的磨损情况,及时进行补充和更换。
3. 球磨机的维护保养3.1 定期检查润滑系统- 定期检查润滑系统的油位和油质,并及时更换润滑油。
- 清洗润滑系统的滤网,确保润滑油的清洁。
3.2 定期清洗球磨机- 定期清洗球磨机内部,清除积存的磨料和磨球,防止堵塞和杂质污染。
3.3 定期检查球磨机的零部件- 定期检查球磨机的轴承、齿轮等零部件的磨损情况,如有磨损应及时更换。
4. 球磨机的故障处理4.1 电气故障处理- 检查电源线路是否正常,如有故障应及时修复或更换。

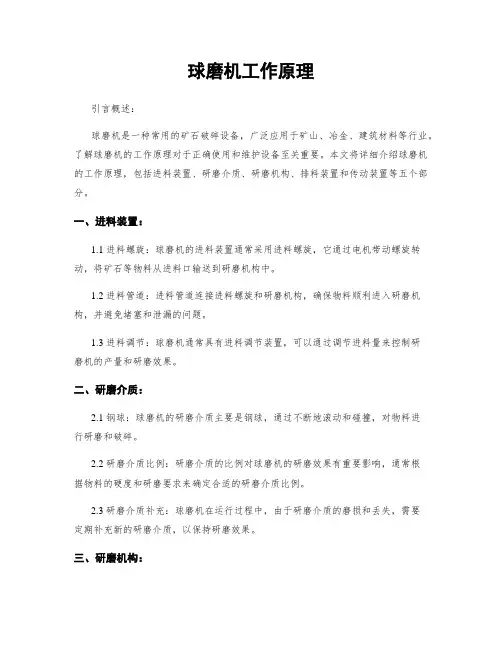

球磨机工作原理引言概述:球磨机是一种常用的矿石破碎设备,广泛应用于矿山、冶金、建筑材料等行业。
了解球磨机的工作原理对于正确使用和维护设备至关重要。
本文将详细介绍球磨机的工作原理,包括进料装置、研磨介质、研磨机构、排料装置和传动装置等五个部分。
一、进料装置:1.1 进料螺旋:球磨机的进料装置通常采用进料螺旋,它通过电机带动螺旋转动,将矿石等物料从进料口输送到研磨机构中。
1.2 进料管道:进料管道连接进料螺旋和研磨机构,确保物料顺利进入研磨机构,并避免堵塞和泄漏的问题。
1.3 进料调节:球磨机通常具有进料调节装置,可以通过调节进料量来控制研磨机的产量和研磨效果。
二、研磨介质:2.1 钢球:球磨机的研磨介质主要是钢球,通过不断地滚动和碰撞,对物料进行研磨和破碎。
2.2 研磨介质比例:研磨介质的比例对球磨机的研磨效果有重要影响,通常根据物料的硬度和研磨要求来确定合适的研磨介质比例。
2.3 研磨介质补充:球磨机在运行过程中,由于研磨介质的磨损和丢失,需要定期补充新的研磨介质,以保持研磨效果。
三、研磨机构:3.1 研磨筒体:球磨机的研磨筒体是装载研磨介质和物料的容器,通常为水平放置,通过电机带动旋转,使研磨介质和物料进行研磨和混合。
3.2 研磨板块:研磨筒体内壁通常安装有研磨板块,它们能够增加研磨介质和物料的碰撞和摩擦,提高研磨效果。
3.3 研磨筒体衬板:研磨筒体内壁还安装有研磨筒体衬板,它们能够保护研磨筒体不受磨损,并减少研磨噪音。
四、排料装置:4.1 排料板:球磨机的排料装置通常由排料板组成,排料板安装在研磨筒体的末端,通过电机带动排料板转动,将研磨好的物料排出。
4.2 排料螺旋:排料板下方通常还安装有排料螺旋,它能够将物料从排料口输送到下一个工艺流程中。
4.3 排料调节:球磨机通常具有排料调节装置,可以通过调节排料板的倾斜角度来控制物料的排出速度和粒度。
五、传动装置:5.1 电机:球磨机的传动装置通常由电机驱动,电机通过皮带或齿轮传动将动力传递给研磨筒体,使其旋转。
ф5.5×8.5米球磨机逻辑控制
大山选矿厂共有8台5.5×8.5米大型球磨球,每台球磨机各有一台ALLen-Bradley生产的SLC500系列的PLC实现逻辑控制。
前三万4台SLC500系列的PLC利用DH+通讯方式构成一个小网,通过安装在2#球磨机PLC上的prosoft卡即3150-MCM采用Modbus通讯协议将前三万4台球磨机的信号送入DeltaV系统,DeltaV系统上操作站对球磨机所属设备的开停信号及跳闸信号,也通过Modbus协议送到3150-MCM卡上,再送给各台PLC,在DH+网上另装了一台带DTX卡的PC机做编程器,通过选择不同的节点可对各台PLC进行单独编程及监控。
后三万系统与前三万系统相同。
下面对SLC500系列的PLC,3150-MCM卡等设备以及针对原系统设计所做的一些改进做个简单介绍。
1.SLC500系列的PLC简介
SLC500系列是A-B公司生产的一个不断充实的小型可编程序控制器系列。
该系统有两种硬件结构:固定式控制器与模块式控制器,固定式的控制器将电源、输入与输出以及处理器集中在一个单元,另外还提供一个2槽的扩展机架以增加其灵活性。
模块式控制器具有更强的处理能力,以及I/O容量,用户可以按应用的需要选择合适的模块式机架、电源、处理器,离散量模块或特殊I/O模块,自己配置和建立控制系统,具有更大的灵活性。
大山厂选用的是SLC500系列的SLC5/04处理器,型号为1747-L541。
SLC 5/04处理器为了加快数字指令的执行速度在板上设置了一个运算协处理器,处理器还有一个内置的DH+口可以直接连到DH+网,使SLC 5/04能够不需要额外的网络接口而与DH+网上的其它SLC 5/04处理器进行通讯;SLC 5/04处理器中还有一个RS-232口,支持与终端设备
之间的异步串行数据通讯。
通过RSLinx软件可采用DF1全双工,DF1半双工主/从,DH-485或ASCII等通讯方式。
SLC 5/04 1747-L541 CPU程序内存12K,附加数据存贮4K,最大本地I/O容量为960离散点,本地机架最多为3个,槽数为30,可以选用4槽,7槽,10槽和13槽四种机架,电源模块安装在机架的左侧。
本地机架之间的连接电缆用1746-C7(1524mm长)或者746-C9(914.4mm 长)两种。
SLC 500系列的PLC可以选用1746离散I/O模块和特殊I/O模块两类。
1746离散I/O模块有4,8,16点输入输出,并可连接到交流,直流和TTL电路。
特殊模块的范围从模拟量、运行控制到通讯模块,提供了模块和处理器之间独特的,便于使用的接口。
2、SLC-500系列PLC常用软件
500系列的PLC常用的基本软件有两个:1.RSlinX TM 2.RSLogix500。
2.1 RSLinX TM软件
RSLinX TM软件可以为所有的A-B网络提供完整的驱动程序。
通过RSLinX TM软件,可以查看所有活动网络,也可以通过一个或多个通讯接口同时运行任何所支持的应用程序的组合,另外也提供了OPC,DDE和Custom C/C++的接口,可以方便地进行系统建网,维护和故障排除。
2.2 RSLinx500
RSLinx 500是一个运行在windows 9X或windows NT 平台的编程软件包,支持SLC 500和RSLinX TM系统的编程,该软件有以下特点:1.共同的用户界面,2.灵活易用的编辑器,3.点中—点击方式进行输入输出组态,5.可靠的通讯,并提供多种通讯选择,支持DH+,DF1协议。
运
行时可在线编辑。
3.系统配置步骤
SLC500系列的PLC可按以下步骤配置。
①估计系统所需的内容总量②选择处理器③选择I/O模块④选择正确
的电源模块⑤选择机架⑥选择其它设备如电缆软件等。
4.3150-MCM模块介绍
4.1 概述
3150-MCM模块支持modbus通讯协议,共有2个通讯口,可以组态为下面几种方式:
通讯口组态Port 1 Port 2
主——主主主
主——从主从
从——从从从MCM模块一般安装在装有CPU的本地机架上,其结构图如下:
卡上主要部件的基本功能是:
①微处理器负责板上的全部操作,包括:
—通过底板和CPU通讯。
—从模块发送数据到PLC
—从PLC接收数据到模块。
—DUART通讯
—LED状态显示
②底板传输电路负责模块和A-B处理器的通讯
—对SLC 500系列产品,底板设计为用M0/M1文件通讯。
因为,在SLC 中,没有真正的块传送,我们使用I/O表在模块和处理器间来控制数据交换而执行块传送,每次传送可达64个字。
③接口电路提供标准的物理连结,接口电路采用光电隔离设计。
因此,底板芯片设计可以可靠保护A-B处理器,两个接口都支持以下通讯方式:
—RS-232
—RS-422 4线制
—RS-485 2线制
4.2说明
4.2.1 模块的上电和复位
当电源上电的时候,模块开始运行它的逻辑功能,其功能如下图:。
