当前位置：文档之家 › WABCO常规制动系统培训教程201011

WABCO常规制动系统培训教程201011

  • 格式：ppt
  • 大小：579.00 KB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

制动系统——ABS培训(精选)PPT文档75页

制动系统——ABS培训(精选)PPT文档75页

56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到—笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
制动系统——ABS培训（精 选）
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。

汽车制动系培训教材

汽车制动系培训教材
CLICK HERE TO ADD A TITLE
商务风商业计划书
增压伺服制动 演讲人姓名
一．空气压缩机：动力源
二．制动总泵：开关。
三．制动分泵：执行机构。
四．贮气筒，调压阀、卸荷阀、快排阀等。
五．制动力大，轻便。工作粗暴。舒适性差。
○ 讲授内容（70´） ○ 液压制动的缺点是制动力小，必须想办法放大。就是增压伺服制
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已 经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精 髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我 们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这 个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作， 内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容 确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为 了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您 务 必 注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的 内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思 想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多 时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容 到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报 工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您 的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清 晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里 时 ， 已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您务必注意。单击此处添加正文，

制动系统-PPT课件

制动系统-PPT课件

领从蹄式制动器
（2）受力分析
在图式的结构实例中，轮缸中的两个活塞都可 在缸内轴向浮动，且两者直径相同。因此，制动时 两个活塞对两个制动蹄所加的促动力永远是相等的。 凡两蹄所受促动力相等的领从蹄式制动器，都可称 为等促动力制动器。
简 单 非 平 衡 式 制 动 器
由图可见，领蹄上的切向合力所造成的绕支点3的力矩与促动 力所造成的绕同一支点的力矩是同向的。所以力的作用结果 是使领蹄1在制动鼓上压得更紧，即力变得更大，从而力也 更大。这表明领蹄具有“增势”的作用。与此相反，切向合 力则使从蹄2有放松制动鼓，即有使本身减小的趋势，从动 蹄具有“减势”作用。 由于领蹄和从所受法向反力不等，在两蹄摩擦片工作面积相等 的情况下，领蹄摩擦片上的单位压力较大，因而磨损较严重。 为了使领蹄和从蹄的摩擦片寿命接近，有些领从蹄式制动器的 领蹄摩擦片的周向尺寸设计的较大。但是这样将使得两蹄摩擦 片不能互换，从而增加了零件种数和制造成本。 领从蹄式制动器的制动所受到的来自两蹄的法向力（数值 上分别等于力）不相平衡，则此二法向力之和只能由车轮的轮 毂轴承的反力来平衡。这就对轮毂轴承造成了附加径向载荷， 使其寿命缩短。凡制动鼓所受来自两蹄的法向力不能相互平衡 的制动器，均属非平衡式制动器。
第一制动蹄和第二制动蹄的下端分别浮支在浮动的顶杆的两端。
单向自增力式制动器
2）双向自增力式制动器
制动鼓正向和反向旋转时均能借蹄鼓间的摩擦起自增力作 用。它的结构不同于单向自增力式之处主要是采用双活塞 式制动轮缸4，可向两蹄同时施加相等的促动力FS。 制动鼓正向旋转时，前制动蹄1为第一蹄，后制动蹄3为第 二蹄；制动鼓反向旋转时则情况相反。由图可见，在制动 时，第一蹄只受一个促动力FS而第二蹄则有两个促动力FS 和Fs’，且Fs’＞FS。考虑到汽车前进制动的机会远多于 倒车制动，且前进制动时制动器工作负荷也远大于倒车制 动，故后蹄3的摩擦片面积做得较大。

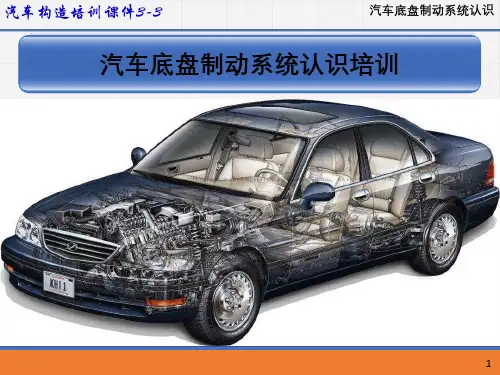

汽车构造培训课件--汽车底盘制动系统认识培训

汽车构造培训课件--汽车底盘制动系统认识培训

汽车底盘制动系统认识
（1）液压制动传动装置主要部件
① 带制动主缸的真空助力器 真空助力器的作用是减轻驾驶人的制动操纵力，如图所示。
28
28
任务3.3 识别制动系统
汽车底盘制动系统认识
当踩下制动踏板，真空阀关闭，空气阀打开。空气进入空气室，使空气室 压力大于负压室压力（负压室内的空气被吸进发动机进气管，产生负压）， 活塞向前运动。于是带动制动主缸内的活塞运动，产生制动油压。
按照制动能源分类，汽车制动系又可以分为人力制动系、动力制动 系和伺服制动系。
5
5
任务3.3 识别制动系统
相关知识
（一）制动系的工作原理
制动系统的工作原理是将 汽车的动能通过摩擦转换成热 能，并释放到大气中。制动时， 踩下制动踏板，制动主缸向各 制动轮缸供油，活塞在油压的 作用下把摩擦材料压向制动盘 / 鼓实现制动，如图所示
15
15
任务3.3 识别制动系统
汽车底盘制动系统认识
1.3 盘式制动器
盘式制动器根据其固定元件的结构形式可分为钳盘式制动器和全盘式制 动器。现代汽车前后轮都采用钳盘式制动器的结构日渐增多。钳盘式制动 器按制动钳固定在支架上的结构形式可分为定钳盘式和浮钳盘式。
（1）定钳盘式制动器
定钳盘式制动器的结构和原理，如图 所示，其旋转元件是制动 盘，它和车轮固装在一起并可旋转，其端面为摩擦工作表面。
汽车底盘制动系统认识
6
6
任务3.3 识别制动系统
汽车底盘制动系统认识
（二）制动系统的结构和工作原理
汽车制动系都包括行车制动和驻车制动两大部分。 汽车上设置有彼此独立的制动系，它们起作用的时刻不同，但它们的组成却是 相似的，一般由制动器、供能装置、控制装置和传动装置四个组成部分。

上海WABCO的ABS instruction

上海WABCO的ABS instruction

✌主车 ABS-D 说明书威伯科汽车制动系统（上海）有限公司目录1. ABS系统简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32. ABS系统的组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 2.1 ABS系统组成部件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32.2 ABS系统的布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 33. ABS工作原理和部件安装⋯⋯⋯⋯⋯⋯⋯ 4 3.1 齿圈的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 3.2 传感器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 3.2.1传感器的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 3.2.2 传感器与齿圈的配合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 3.2.3 传感器的测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 3.3 电磁阀⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 3.3.1 电磁阀的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 3.3.2 电磁阀的测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 63.4 ASR差动制动阀⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.5 双通单向阀⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.6 导线的连接⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.7 驾驶室线束⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.8 电子控制单元ECU⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.9 开关与指示灯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.9.1 ABS/ASR灯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.9.2 开关⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84 如何判断ABS正常工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84.1 观察ABS指示灯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84.2 紧急制动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84.3 确认ABS在工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95 ABS系统诊断方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 5.1 诊断仪⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 5．2 PC诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 5.3 便携式诊断仪⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 5.3.1诊断仪连接10 5.3.2 故障查找⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯105.3.3 故障删除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 5.3.4 系统显示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 5.3.5 系统格式化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 5.4 闪码诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 5.4.1 基本术语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 5.4.2 故障诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 5.4.3 故障清除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 5.4.4 系统代码⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 5.4.5 系统格式化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 5.4.6 闪码诊断程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 5.4.7 闪码表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 5.4.8 故障代码表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯165.4.9 修理指导/故障检测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯206. ABS的使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22附1：ABS-D系统零部件明细表⋯⋯⋯⋯⋯⋯⋯⋯23 附2：ABS服务站明细⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 附3：ABS-D系统接线图841 801 151 0⋯⋯⋯25附4：ABS-D系统接线图 841 801 277 0 2770⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26附5：ABS-D系统接线图 841 801 278 0 271.ABS 系统简介ABS（Anti-lock braking system）是一个在制动期间监视和控制车辆速度的电子系统。

HOWO轻卡制动系统培训(PPT 30页)

HOWO轻卡制动系统培训(PPT 30页)

快放阀
加快制动气室中压缩 空气的放气速度，以 缩短解除制动的时间
主阀22口 / 手阀21口
气室
气室
制动气室
为车轮提供制动力。组合式弹簧制动气 室的膜片腔用于行车制动，弹簧腔用于 驻车制动和应急制动，且两腔完全相互 独立。
制动气室
膜片制动气室
组合制动气室
快放阀
制动臂
继动阀
制动臂
行车制动
行车制动：双回路气压制动 驻车制动：弹簧储能断气制动
(也可作为应急制动) 辅助制动：发动机排气制动
制动系统总体要求
必须具有行车制动、驻车制动及应急制动三种功能。 行车制动与驻车制动的操纵装置必须相互独立，应急制 动可与驻车制动通用。 驻车制动必须能使车辆在没有驾驶员的情况下，通过机 械式的装置把制动器锁住，使其能在坡道上可靠停驻。 若行车制动的任何操纵装置的部分零件失效，必须仍能 保证实施应急制动。
辅助制动
辅助制动为发动机排气制动。 使用时，按下排气制动按钮（用于控制某一气路气压
的充放）。 下长坡时，一定要用排气制动。 使用排气制动，可减少使用行车制动的次数，减少
轮胎及车轮制动器的磨损与发热，延长其寿命，降低 油耗，提高行车的安全性。
为双回路气压制动，由踏板操纵。调压阀切断压力为 0.85MPa。第Ⅰ回路控制后桥制动；第Ⅱ回路控制前桥 制动。一旦两个回路中有一个储气筒压力降到0.55MPa 以下，仪表板上的气压指示灯变亮，这时应立即停车 并找出压力泄露的原因。
压力泄露检查：将发动机熄火，拉起手制动操纵手柄
后，在正常情况下，2小时内，压力最多下降0.05MPa，
四回路保护阀
制
干燥器
动 空压机
管
总阀

汽车制动系培训教材PPT课件

汽车制动系培训教材PPT课件

自动增力式手制动器
多应用于小型客货车。面包车等。 属于鼓式的手制动器。 制动鼓和制动蹄片的结构和自动增力式的车轮制动器相似。 操纵杆采用钢索。棘爪。
第17页/共36页
自动增力式驻车制动
第18页/共36页
利用车轮制动器的蹄片作驻车制动 （车轮制动式）
前面介绍的为中央制动式。 驻车制动也可以利用车轮制动器。 一汽“奥迪”轿车就是采用此种方式。 操纵杆通过钢索拉紧和防松车轮制动器里面的手制动器的拉杆，就可以实施和解除 驻车制动。
东风EQ1092采用鼓式手制动器。 其操纵杆的结构形式和解放CA1092相似。 其制动鼓和制动蹄和车轮制动器相似。 制动鼓连接在变速器的后面
第12页/共36页
第13页/共36页
东风EQ 1092手制动器的操纵杆。
第14页/共36页
东风EQ1092制动鼓和摩擦蹄片的结构 第15页/共36页
鼓式手制动器工作原第1理6页/共36页
3、同理，当连接主挂车的气管因故扯断，挂车的分配阀同样会因压缩空气反流而 使挂车产生制动。
第7页/共36页
直接式的断气制动。
把主车和挂车的制动控制阀 合为一体，由驾驶员直接控 制挂车的断气制动。
第8页/共36页
驻车制动
手刹车即驻车制动的作用： 1、汽车停放可靠。 2、防止汽车滑溜。 3、便于斜坡起步。 4、配合行车制动装置进行紧急制动以及行车制动失效后应急制动。 驻车制动的形式有盘式，鼓式和带式。带式现在已经很少应用。
第22页/共36页
排气制动
1、在一些马力较大的柴油车，充分利用发动机制动的效果，在柴油机的排气管装置了一个阀门，实施排气制 动。
2、例如在下很陡很长的斜坡，将排气阀关闭，加大发动机的排气阻力，同时切断燃料供给，发动机象压缩机 一样工作。产生的泵汽损失制动汽车。

制动系统ppt课件

制动系统ppt课件
车轮制动器
将制动力矩转化为制动力，作用在车轮上。
制动管路
连接主缸和各车轮制动器，传递制动力。
制动液
传递制动力，具有不可压缩性。
液压制动系统优缺点
制动力矩大
液压传动能够产生较大的制动力矩， 满足车辆制动需求。
制动平稳
液压传动具有缓冲作用，使制动过 程更加平稳。
液压制动系统优缺点
• 结构简单：液压制动系统结构相对简单，易于维护和保养。
空气压缩机的噪音和振动较大。
03
气压制动系统优缺点
压缩空气的压力受温度和海拔影响， 性能不够稳定。
需要定期维护和保养，否则容易出现 漏气等问题。
05
辅助制动系统与电子控制技术
辅助制动系统类型及功能
液压辅助制动系统
通过液压装置提供额外的制动力，提高制动效能 和稳定性。
气压辅助制动系统
利用气压原理，在制动时提供额外的制动力矩， 适用于大型车辆。
鼓式制动器
制动鼓
与轮胎固定并随车轮旋 转的部件，具有较大的 热容量和良好的散热性。
制动蹄
固定在制动底板上，通 过摩擦片与制动鼓内侧
接触产生制动力。
制动底板
安装制动蹄、支撑销和 制动蹄回位弹簧的部件，
与车桥固定连接。
制动轮缸
将制动主缸的液压转化 为机械推力，推动制动 蹄向外张开与制动鼓产
生摩擦。
盘式制动器
液压制动系统优缺点
制动滞后
由于液压传动存在泄漏和压缩性，导致制动 响应滞后。
制动效能受温度影响
高温时制动液Байду номын сангаас易气化，导致制动效能下降。
对制动液要求高
需要使用高品质的制动液，否则会影响制动 性能和安全性。

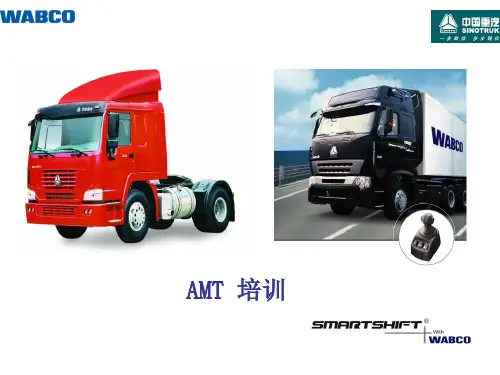

WABCO-AMT培训教程-2010-10!!

WABCO-AMT培训教程-2010-10!!

4
AMT- 电控式自动机械变速箱
AMT 机械自动变速器：在手动变速器基础上加一套电控换挡系统。 优点：成本低,尤其适用于商用车。 缺点：****
5
AMT系统介绍
6
AMT- 电控式自动机械变速箱
7
系统特性
• 系统有手动<M>和自动<A>模式 − 自动模式下，电子控制单元根据以 下信号综合判断选择最合适的挡位 » 车速；发动机扭矩和转速 » 油门 » 制动 » 载荷 » 道路 − 手动模式下，由驾驶员来控制换挡 时机和挡位选择，离合器由 AMT 系统 自动控制 • 有经济 <E>/ 动力 <P> 模式；爬行 <C> 模式。 • 模式的切换通过手柄上的按钮完成。
3
DCT- 双离合器自动变速箱
DCT 双离合器自动变速器（ Dual Clutch Transmission简称DCT ）：有别于一般的自动变速器 系统，它基于手动变速器而又不是自动变速器，除了拥有手动变速器的灵活性及自动变速 器的舒适性外，还能提供无间断的动力输出 优点：传递扭矩大,燃油经济性好 缺点：结构复杂，技术难度大
按着功能按钮 F 同时向前推或者后拉手柄可以每次增加或减少一个 挡位；

直接向前推或后拉手柄每次至少增加或减少一个挡位。
系统默认的运行模式为自动模式<A> 注意： 驾驶员要求的挡位只有在适合车辆当前运行状况的条件下才会 被执行，且该手动干预对AMT只能在一定的时间内起作用，即驾驶员的 手动干预不会退出自动模式。
自动模式<A>和手动模式<M> 可以在车辆正常运行中的任何 时候进行自由切换的。
18
操作指南- 车辆运行

WABCO威伯科产品资料

WABCO威伯科产品资料

WABCO威伯科现货供应型号齐全wabco|威伯科wabco|威伯科W ABCO代理|威伯科W ABCO电磁阀|WABCO空气处理系统：空压机，空气干燥器，四回路保护阀，贮气筒，调压阀，电子空气处理单元|WABCO传动系统：变速箱自动控制，离合器助力和控制排气制动，缓速器控制|WABCO制动器和制动气室：鼓式和盘式制动器，制动气室--因科思国际贸易有限公司wabco公司中国代理商德国WABCO|wabco气动控制阀|WABCO空气干燥器总成|WABCO瓦伯科刹车制动总泵|wabco高度控制阀|WABCO气动阀。

WABCO总部位于比利时布鲁塞尔。

在全球31个国家超过9900个员工，2010年全球销售总额为22亿美元。

WABCO作为技术领先者，其一系列行业里程碑式的重要技术创新就是最好的诠释：2009年，首款用于电子稳定性控制（ESC）鉴定的模拟系统2008年，首个商用车自动紧急制动系统（AEB）诞生2007年，首个商用车带自动制动功能的碰撞预警系统（CMS）诞生2001年，首个商用车电子稳定控制系统（ESC）诞生1996年，首个电子制动系统(EBS)诞生1986年,首个商用车电子控制空气悬架系统（ECAS）诞生1981年，首个重型卡车防抱死制动系统（ABS）诞生WABCO致力于提供商用车辆的性能，安全，效率及寿命，并同时降低车辆的整体运营成本。

WABCO的售后服务体系包括一些列的产品和服务，遍布全球的经销商和维修服务中心，先进的培训基地等，为车队和卡车车主提供贯穿车辆整个生命周期的支持和维护。

空气处理系统空压机空气干燥器四回路保护阀贮气筒调压阀电子空气处理单元制动器与制动器室盘式制动器复合弹簧制动气室双枪弹簧制动气室常规制动控制系统脚阀手阀挂车控制阀感载阀继动阀电子制动控制系统防抱死制动控制（ABS）电子制动系统（EBS）电子稳定控制(ESC)液压ABS空气悬挂系统电子控制空气悬挂（ECAS）电子减震器控制（ELM）高度阀电子控制系统自动温控系统（A TC）门控系统（MTS）车辆中央控制器(VEA)传动控制系统变速箱自动控制离合器助力和控制排气制动缓速器控制挂车控制系统挂车ABS挂车EBS挂车ELAS紧急继动阀挂车电子中央控制北奔传动控制系统WABCO件号产品名称厂家号码车型4700530060离合器主缸4700530090离合器主缸5182950206H06/V3车辆动态控制系统WABCO件号产品名称厂家号码车型4460037130ABSECU4460043200ABSECU5005420116NG80/H064613150080脚制动阀0014318305NG804613152650脚制动阀5184310005H06/V3福田空气处理和制动系统WABCO件号产品名称厂家号码车型4324100280空气干燥器1513335609006 4324100940空气干燥器1120835680050 4324101290空气干燥器1417035600070 4324150530空气干燥器1425135643004 4324159040空气干燥器1425335643002 9325000350空气处理单元15290356F0002 9325000820空气处理单元9347140100四回路保护阀1417035600053 9347144030四回路保护阀1525835685010车辆动态控制系统WABCO件号产品名称厂家号码车型4410140250压力开关H0356F06001A0 4460043200ABSECU1417135900003 4613150770脚制动阀1417035500003 4613151090脚制动阀1418335500001 4613151580脚制动阀4613170230脚制动阀1425335500005 9617230040手制动阀1315035300005 9617231020手制动阀1417035380004 9617234290手制动阀9730024020挂车控制阀1417035600042 9730090010挂车控制阀9730090020挂车控制阀1325335622002 9730110010继动阀1612135600091 MQPS-3530001继动阀1417035600091其他WABCO件号产品名称厂家号码车型9735000000快放阀1110835600060福田奥铃空气处理和制动系统WABCO件号产品名称厂家号码车型4324101290空气干燥器车辆动态控制系统WABCO件号产品名称厂家号码车型4460043200ABSECU11069368000014613150770脚制动阀4721950180电磁阀1106935600030 9617230040手制动阀广汽日野空气处理和制动系统WABCO件号产品名称厂家号码车型4324101430空气干燥器车辆动态控制系统WABCO件号产品名称厂家号码车型4460043340ABSECU89540E0040 4460043350ABSECU89540E0050 9721950450电磁阀44510E0140华菱空气处理和制动系统WABCO件号产品名称厂家号码车型4324159040空气干燥器3511A6DP5-010 9325000350空气处理单元3511ADQ-010 9347140100四回路保护阀3515ADY-010车辆动态控制系统WABCO件号产品名称厂家号码车型4460043200ABDECU4613150690脚制动阀4613150770脚制动阀3514FHD-010 4613170190脚制动阀3514ADY-010 4640070010高度阀4721950180电磁阀9617230040手制动阀3517ADY-010 9730090020挂车控制阀3522ADQ-010 9730110010继动阀3527ADY-020 MQPS-3530001继动阀解放空气处理和制动系统WABCO件号产品名称厂家号码车型40225011卡钳套装3501025-A4S 40225012卡钳套装3501030-A4S’4460043200ABSECU4613180490脚制动阀4720706390电磁阀4721950180电磁阀9730110010继动阀重汽空气处理和制动系统WABCO件号产品名称厂家号码车型4324101290空气干燥器WG9100368471/2 4324101470空气干燥器WG9000360521/2 4324101550空气干燥器WG9000360532/1 9125600000双杠空压机VG1560130080 9125600010双杠空压机VG1099130010/1 9125600030双杠空压机VG1246130008/1 9125600070双杠空压机VG1560130080A/1 9325000350空气处理单元WG9725360851/1 9347140100四回路保护阀WG9000360366/4 9347144030四回路保护阀WG9000360523/1车辆动态控制系统WABCO件号产品名称厂家号码车型4640046300ABSECUWG9160580501/4 4613151020脚制动阀WG9000360152/1 4613152660脚制动阀WG9000360530/1 4613152670脚制动阀WG9000360520/2 4640070010高度阀WG1642440051/1 4721950160电磁阀WG9000360515/1 4721950550电磁阀9617231020手制动阀WG9000360165/19617231430手制动阀WG9000360522/2 9730024020挂车控制阀WG9000360172/1 9730090010挂车控制阀WG9000260525/2 9730090020挂车控制阀WG9000360180/1 9730110010继动阀WG9000360524/2 MQPS-3530001继动阀WG9000260134/3传动控制系统WABCO件号产品名称厂家号码车型4410360030转换开关4700530240离合器主缸WG9719230023/5 9700514380离合器分泵WG9114230025/2 9700514730离合器分泵WG9725230041/2 4613150690脚制动阀W20806.02000.01W 4613170060脚制动阀W20705.04100.01W 4613170190脚制动阀W20705.01500.01W 4613170220脚制动阀W20705.01500.01W 4613180250脚制动阀W20705.03200.01W 4613180490脚制动阀W20705.03300.01W 4613180710脚制动阀W20705.04600.01W 4613186040脚制动阀W20705.04000.01W 4721734280电磁阀W20709.02900.01W 4721950180电磁阀W20709.01700.01W 4729000560电磁阀4729000570电磁阀9617230040手制动阀W20705.01400.01W 9617230380手制动阀W20705.05100.01W 9730112030继动阀W20704.02400.01W MQPS-3530001继动阀W20704.01400.01W传动控制系统WABCO件号产品名称厂家号码车型4700530030离合器主缸W20802.01600.01W 9700514240离合器分泵W20803.02800.01W其他WABCO件号产品名称厂家号码车型9735000000快放阀W20703.01000.01W采埃孚传动控制系统WABCO件号产品名称厂家号码车型9700514240离合器分泵501006795 9700514350离合器分泵501007075 9700514390离合器分泵501007330丹东黄海空气处理和制动系统WABCO件号产品名称厂家号码车型4324100270空气干燥器4324101290空气干燥器4324159040空气干燥器4324210280空气干燥器4325000200气路过滤器4340140000单向阀4341001240溢流阀4342080270双通阀4342080280双通阀4342080540双通阀9325000350空气处理单元9347022600四回路保护阀9347140100四回路保护阀车辆动态控制系统WABCO件号产品名称厂家号码车型4324070700消音器4410140250压力开关4410328090ABS传感器4410500110传感器4410507182摆杆4460034130ABSECU 4460034160ABSECU 4460037130ABSECU 4460043200ABSECU 4460555060ECASECU 4613170190脚制动阀4613170230脚制动阀4613180490脚制动阀4613180710脚制动阀4613186040脚制动阀4640023300高度阀4721706060电磁阀4721737000电磁阀4721950180电磁阀4728800010电磁阀4728800640电磁阀4729000560电磁阀4750103170调压阀4750103180调压阀9617230040手制动阀9730110010继动阀9730112030继动阀9730112050继动阀9735000340快放阀MQPS-3530001继动阀传动控制系统WABCO件号产品名称厂家号码车型4700530030离合器主缸9700514240离合器分泵9735000000快放阀福田空气处理和制动系统WABCO件号产品名称厂家号码车型4324100280空气干燥器1612135600070 4324100940空气干燥器4324101290空气干燥器4324150530空气干燥器4324159040空气干燥器4324210280空气干燥器4341001240溢流阀1612129610002 4342080290双通阀1417035600097 9347140100四回路保护阀车辆动态控制系统WABCO件号产品名称厂家号码车型4410140250压力开关16121296100049347140100四回路保护阀车辆动态控制系统WABCO件号产品名称厂家号码车型4410140250压力开关4410328090ABS传感器4410500110传感器4410507182摆杆4460043200ABSECU4460044160ABSECU4460360000继电器4460555060ECASECU 4613180490脚制动阀4721706060电磁阀4721950180电磁阀4729000570电磁阀8959055544ABS齿圈8959055554ABS齿圈9617230040手制动阀MQPS-3530001继动阀其他WABCO件号产品名称厂家号码车型9735000000快放阀广汽日野空气处理和制动系统WABCO件号产品名称厂家号码车型4324101020空气干燥器车辆动态控制系统WABCO件号产品名称厂家号码车型4460043200ABSECU4613170190脚制动阀4721950180电磁阀江淮空气处理和制动系统WABCO件号产品名称厂家号码车型4324101290空气干燥器3555100K147 4324101370空气干燥器59550-Y5010 4324159040空气干燥器4324210280空气干燥器59550-Y54A0 4342080290双通阀59490-Y54A0 9347141100四回路保护阀车辆动态控制系统WABCO件号产品名称厂家号码车型4460043200ABSECU3735910CF24QZGBA 4460044160ABSECU95670-7A500 4613180490脚制动阀4640070010高度阀64006-Y4010XZ 4721950180电磁阀3506200CF24QZGBA MQPS-3530001继动阀59510-Y30A0其他WABCO件号产品名称厂家号码车型9735000000快放阀59870-Y30A0江西凯马百路佳空气处理和制动系统WABCO件号产品名称厂家号码车型4324100940空气干燥器4324101020空气干燥器4324210280空气干燥器4325000200气路过滤器4341001240溢流阀4341001250溢流阀4342080280双通阀I车辆动态控制系统WABCO件号产品名称厂家号码车型4324070120消音器4324070600消音器4410140250压力开关4410500110传感器4410507182摆杆4460037130ABSECU4460043200ABSECU4460046300ABSECU4460555060ECASECU4613180490脚制动阀4613180710脚制动阀4613186040脚制动阀4721950180电磁阀4729000560电磁阀金华青年空气处理和制动系统WABCO件号产品名称厂家号码车型4324100270空气干燥器4324100940空气干燥器4324101020空气干燥器4324101160空气干燥器4324101370空气干燥器4325000200气路过滤器4341001240溢流阀4341001260溢流阀4341002440溢流阀4342080290双通阀4342080500双通阀9347140100四回路保护阀传动控制系统WABCO件号产品名称厂家号码车型9700514240离合器分泵9700514360离合器分泵9700514390离合器分泵车辆动态控制系统WABCO件号产品名称厂家号码车型4324070120消音器4324070700消音器4333020250转向节连接4333020260转向节连接4410140190压力开关4410140210压力开关4410140250压力开关4410500110传感器4460034160ABSECU 4460037130ABSECU 4460043200ABSECU 4460044160ABSECU金华青年车辆动态控制系统WABCO件号产品名称厂家号码车型4460555060ECASECU4613170190脚制动阀4613180250脚制动阀4613180490脚制动阀4613180710脚制动阀4613186040脚制动阀4640023300高度阀4640070010高度阀4720726280电磁阀4721706040电磁阀4721706060电磁阀4721734280电磁阀4721950180电磁阀4728800010电磁阀4729000560电磁阀4729000570电磁阀4750100060调压阀4750103000调压阀4750150040调压阀4757100160自动感载阀4757101350自动感载阀9617222620手制动阀9617230040手制动阀9617231180手制动阀9730090060挂车控制阀9730110010继动阀9730112000继动阀9730112030继动阀MQPS-3530001继动阀其他WABCO件号产品名称厂家号码车型9735000000快放阀车辆动态控制系统WABCO件号产品名称厂家号码车型4460555060ECASECU6122F-3514010 4613150690脚制动阀6180DB-3514010 4613170190脚制动阀6127AJ-3514010 4613180490脚制动阀6127GC-3514010 4613180710脚制动阀6180H-2932010 4613186040脚制动阀4640023300高度阀6122-3550112 4721706060电磁阀4721950180电磁阀6112KG-35270204720170010继动阀6112KG-3527010 9617230040手制动阀6127J-3629024 9730110110继动阀6112KG-3514010其他WABCO件号产品名称厂家号码车型9735000000快放阀6112KG-3516010上海万象空气处理和制动系统WABCO件号产品名称厂家号码车型4324101520空气干燥器4340140000单向阀车辆动态控制系统WABCO件号产品名称厂家号码车型4324070070消音器4460043200ABSECU4613186040脚制动阀4721734280电磁阀4721950180电磁阀申沃空气处理和制动系统WABCO件号产品名称厂家号码车型4324101290空气干燥器SWB563050055 4342080280双通阀SWB563050049 9347140100四回路保护阀SWB563050058车辆动态控制系统WABCO件号产品名称厂家号码车型4324070600消音器SWB563050051 4324070700消音器SWB563050056 4410140250压力开关4410500110传感器4410507182摆杆4460043200ABSECUSWB563050059-1 4460555060ECASECU4613170190脚制动阀SWB563050052 4613180710脚制动阀SWB563050106 4640023300高度阀SWB5630501344729000560电磁阀9617230040手制动阀9617231020手制动阀SWB563050060 MQPS-3530001继动阀SWB563050053 WM-2513701-0贮气筒总成SWB562050007传动控制系统WABCO件号产品名称厂家号码车型4700530030离合器主缸9700514240离合器分泵SWB563050017其他WABCO件号产品名称厂家号码车型9735000000快放阀SWB563050050苏州金龙空气处理和制动系统WABCO件号产品名称厂家号码车型4324101290空气干燥器4324210280空气干燥器35YNA-11010 4341001240溢流阀4341001250溢流阀4342080280双通阀35K63-51020 4342080290双通阀35G42-33010 9325000350空气处理单元9347140100四回路保护阀9347141230四回路保护阀车辆动态控制系统WABCO件号产品名称厂家号码车型4324070700消音器4410140250压力开关4410328090ABS传感器4410500110传感器4410507182摆杆4460037130ABSECU4460043200ABSECU4460044160ABSECU4460555060ECASECU4613150690脚制动阀4613170190脚制动阀4613170230脚制动阀4721734280电磁阀4721950180电磁阀4728800010电磁阀4728800300电磁阀4729000560电磁阀4729000570电磁阀9617230040收制动阀9730110010继动阀35RB1-27010MAPS-3530001继动阀传动控制系统WABCO件号产品名称厂家号码车型4700530030离合器主缸16G42-05010 9700514240离合器分泵16MC1-04010 9700514600离合器分泵16G42-04010 9700514730离合器分泵16MC1-04010-C1其他WABCO件号产品名称厂家号码车型9735000000快放阀35G42-16010西沃空气处理和制动系统WABCO件号产品名称厂家号码车型4324100940空气干燥器4324101290空气干燥器4340140000单向阀2140089634 4342080280双通阀2140089633 9347140100四回路保护阀车辆动态控制系统WABCO件号产品名称厂家号码车型4324070700消音器4342050260方向控制阀2120089546 4410441020ECAS压力阀4460043200ABSECU2130089552 4613240460脚制动阀2120089542 4640023300高度阀其他WABCO件号产品名称厂家号码车型9735000000快放阀2140089646厦门金龙空气处理和制动系统WABCO件号产品名称厂家号码车型4324100070空气干燥器4324100940空气干燥器4324210280空气干燥器35YNA-11010 4340140000单向阀4341001250溢流阀4342080280双通阀35K63-51020 4342080290双通阀35G42-33010 9325000030空气处理单元9347140100四回路保护阀35G42-15010传动控制系统WABCO件号产品名称厂家号码车型9700514230离合器分泵9700514240离合器分泵9700514350离合器分泵9700514380离合器分泵9700514390离合器分泵9700514600离合器分泵车辆动态控制系统WABCO件号产品名称厂家号码车型4324070600消音器35RB1-16011 4324070700消音器35RB1-14011 4410140250压力开关4410500110传感器4410507182摆杆4460034030ABSECU4460037130ABSECU37WY1-24603 4460043200ABSECU37XE1-24063 4460044160ABSECU37V56-15002 4460046220ABSECU4460555060ECASECU4460650300ABSECU4461350410ABSECU4613150690脚制动阀35G42-14020 4613170190脚制动阀35KA7-14020 4613180000脚制动阀4613180490脚制动阀35XA1-14020 4613180710脚制动阀35XG1-140204613186040脚制动阀17YNA-07011 4721734280电磁阀35A03-50010 4721950180电磁阀4728800010电磁阀4728800640电磁阀4729000560电磁阀8959055334ABS齿圈8959055344ABS齿圈9617230040手制动阀9617230380手制动阀9730112000继动阀35G42-27010 MQPS-3530001继动阀其他WABCO件号产品名称厂家号码车型9735000000快放阀35G42-16010厦门金旅空气处理和制动系统WABCO件号产品名称厂家号码车型4324100940空气干燥器4324210280空气干燥器4325000200气路过滤器4341001250溢流阀4342080280双通道9325000350空气处理单元9347140100四回路保护阀传动控制系统WABCO件号产品名称厂家号码车型9700514230离合器分泵9700514240离合器分泵9700514600离合器分泵车辆动态控制系统WABCO件号产品名称厂家号码车型4340280000双通阀4410140250压力开关4410500110传感器4410507182摆杆4460037130ABSECU 4460043200ABSECU 4460044160ABSECU4460046220ABSECU4460555060ECASECU4613170190脚制动阀4613180490脚制动阀4613180710脚制动阀4640023300高度阀4721706060电磁阀4721950180电磁阀4729000560电磁阀8959055334ABS齿圈8959055344ABS齿圈9617230040手制动阀9730110010继动阀MQPS-3530001继动阀其他WABCO件号产品名称厂家号码车型宇通空气处理和制动系统WABCO件号产品名称厂家号码车型4324100802干燥筒9601-07585 4324101300空气干燥器3529-00053 4324101520空气干燥器3529-00019 4324210280空气干燥器3529-00006 4324210340空气干燥器3529-00060 4341001240溢流阀3506-00173 4342080290双通阀3506-00565 9347140100四回路保护阀3515-00009 9347141230四回路保护阀3515-00042A 9347141240四回路保护阀车辆动态控制系统WABCO件号产品名称厂家号码车型4324070120消音器4410140170车门压力开关4410140250压力开关3506-00442 4410500110传感器3506-00211 4410507182摆杆3506-00459 4460034160ABSECU4460037130ABSECU3550-00227 4460043200ABSECU3550-00213 4460044160ABSECU3506-005624460555060ECASECU3506-007314461900010门控ECU3601-000154461901510门控传感器3758-00017 4613150080脚制动阀3514-000534613151070脚制动阀3514-000264613170190脚制动阀3514-000054613170220脚制动阀3514-000593613170230脚制动阀3514-000584613180490脚制动阀3514-000334613180710脚制动阀3514-000464613186040脚制动阀3514-000424640023300高度阀3506-001704640023330高度阀3506-001704721734280电磁阀3506-011054721950180电磁阀3550-000174726000220车门控制阀4728800010电磁阀3506-010754728800640电磁阀3506-013164729000570电磁阀29V11-450204730170010继动阀3527-000219520030320方向控制阀9617230040手制动阀3526-00006A 9617230380手制动阀3526-000069617230500手制动阀3526-000069730110010继动阀3527-000429730112030继动阀3527-000329750010020调压阀3512-000119750020170调压阀3512-00021MQPS-3530001继动阀3527-00007传动控制系统WABCO件号产品名称厂家号码车型4700530050离合器主缸9700514240离合器分泵1604-00213 9700514390离合器分泵1604-00210 9700514600离合器分泵1604-00252其他WABCO件号产品名称厂家号码车型9735000000快放阀3516-000074342080290双通阀3533-10-0000710米以上9347140100四回路保护阀10米以上9347141230四回路保护阀3553-10-0000210米以上车辆动态控制系统WABCO件号产品名称厂家号码车型4324070700消音器3555-10-000410米以上4410140250压力开关10米以上4410500110传感器2950-81-0000110米以上。

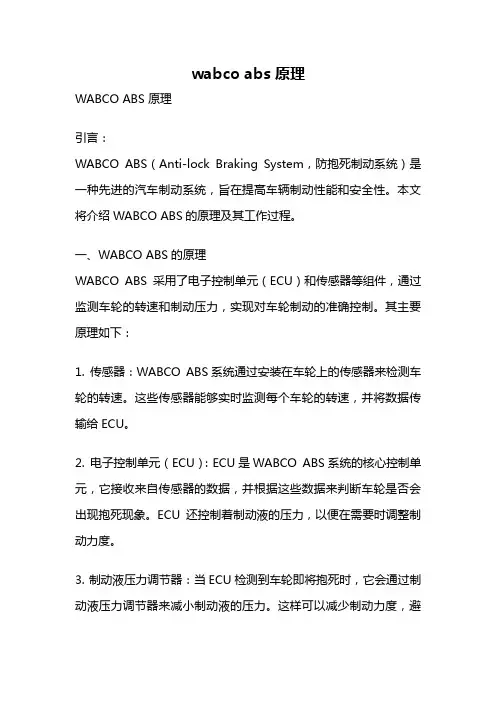

wabco abs 原理

wabco abs 原理

wabco abs 原理WABCO ABS 原理引言：WABCO ABS（Anti-lock Braking System，防抱死制动系统）是一种先进的汽车制动系统，旨在提高车辆制动性能和安全性。

本文将介绍WABCO ABS的原理及其工作过程。

一、WABCO ABS的原理WABCO ABS采用了电子控制单元（ECU）和传感器等组件，通过监测车轮的转速和制动压力，实现对车轮制动的准确控制。

其主要原理如下：1. 传感器：WABCO ABS系统通过安装在车轮上的传感器来检测车轮的转速。

这些传感器能够实时监测每个车轮的转速，并将数据传输给ECU。

2. 电子控制单元（ECU）：ECU是WABCO ABS系统的核心控制单元，它接收来自传感器的数据，并根据这些数据来判断车轮是否会出现抱死现象。

ECU还控制着制动液的压力，以便在需要时调整制动力度。

3. 制动液压力调节器：当ECU检测到车轮即将抱死时，它会通过制动液压力调节器来减小制动液的压力。

这样可以减少制动力度，避免车轮抱死，保持车辆的稳定性。

4. 制动踏板传感器：WABCO ABS系统还配备了制动踏板传感器，用于监测驾驶员对制动踏板的踩踏力度。

当驾驶员踩下制动踏板时，传感器会将信号发送给ECU，以便系统能够实时调整制动力度。

二、WABCO ABS的工作过程WABCO ABS系统的工作过程如下：1. 启动：当驾驶员启动车辆时，WABCO ABS系统会进行自检，确保系统正常运行。

2. 数据采集：当车辆行驶时，传感器会实时采集每个车轮的转速，并将数据传输给ECU。

3. 数据分析：ECU会对传感器采集到的数据进行分析，并根据预设的算法来判断车轮是否会出现抱死现象。

4. 制动力调节：当ECU检测到车轮即将抱死时，它会通过制动液压力调节器来减小制动液的压力，以调整制动力度。

5. 驾驶员反馈：WABCO ABS系统还会通过制动踏板传感器来感知驾驶员对制动踏板的踩踏力度，并根据驾驶员的需求调整制动力度。

制动系统培训

制动系统培训
这种电子驻车不需要进 行间隙补偿！因为电机的行 程不像手动拉臂有行程限制。
与制动有关的国家标准
GB 12676-1999汽车制动系统结构、性能和试验方法 GB 12897-1997制动软管 GB 7129-1986汽车液压制动胶管内容积膨胀测定方法 GB T 14171-1993汽车气制动系管路螺纹孔和管接头外螺纹
Benz 卡钳布置。卡钳布置 在最佳位置，且转向节载荷较 小，整体为最佳效果。
卡钳
从力学角度分析卡钳位置
分析可发现，将制动钳后置在制动时施加在轴承上的径 向载荷远小于制动钳前置的情况。
为了减小簧下质量，在赛车上将制动钳与制动盘移至传动轴 内球笼一侧，从而由簧下质量变为簧载质量。这样的好处多方面 的。可以用小的减振器，刚度小的弹簧…
F线组
后轮地面制动 力增量（负值）
后轮制动器制 动力增量
前轮制动器制 动力亦地面制
动力增量
R线组
实际制动力分配曲线
关于制动系统理
论，如果在此分析将 占用很大的篇幅，今 后将在制动系统设计 指南中详细分析，在 此就不赘述了！
理想制动力分配曲线
F线组
在附着系数等于0.45的路面上制动，随着制动 器制动力的增加，地面制动力随之上升，当达到实际 制动力与理想制动力的焦点时，前后制动器同时抱死。 此后制动器制动力再增加已无意义。
后轮也抱死，制动器制动力
再增加已无意义。
F线组
前轮地面制动 力增量
前轮制动器制 动力增量
后轮制动器 制动力亦地 面制动力增
量
R线组 理想制动力分配曲线
实际制动力分配曲线
在附着系数等于0.9的路 面上制动，随着制动器制动力 的增加，超过同步附着系数仍 未有车轮抱死。当实际制动力 与0.9的r线相交后，后轮抱死， 此后前后轮的地面制动力沿0.9 的r线变化，后轮地面制动力有 所减小（重量前移）。前轮轮 地面制动力按实际制动器制动 力大幅增加，当0.9r线与理想 制动力相交，前轮也抱死，制 动器制动力再增加已无意义。

沃尔沃重型汽车培训教材 制动系统 (法汉对照)

沃尔沃重型汽车培训教材 制动系统 (法汉对照)

GROUPE DE FONCTIONS 5功能组5FREINS制动Historique历史Le système de freinage qui était, à l'origine, un système entièrement mécanique, estdésormais basé sur une interaction élaborée entre composants électroniques, pneumatiques et mécaniques. Quatre éléments permettent le ralentissement, l'arrêt ou le stationnement d'un véhicule:制动系统初始时期，是完全机械式的。

后来，结合了电子元件、气动及机械形式。

四个部分实现车辆减速、停车或驻车。

∙Frein à pied∙脚制动∙Frein de stationnement∙驻车制动∙Frein moteur∙发动机制动∙Ralentisseur∙缓速器Freins à commande intégralement mécanique机械控制制动À l'origine, le système de freinage d'un camion était intégralement mécanique. La force était transférée de la pédale de frein aux segments de frein à l'aide de câbles et de leviers. Dans la plupart des cas, seules les roues motrices étaient équipées de freins. Par la suite, des freinsfurent installés pour les quatre roues.起初，卡车的制动系统全部是机械式的。

法维莱制动系统培训

法维莱制动系统培训
3
系统简介 System Introduction
制动控制器
BRAKE CONTROLLER
• • 每个司机室装有一个制动控制器: 制动控制器的自动制动（自阀，或大闸）部分有6个位置: – – – 运转位 (RUN): 手柄置于该位置则列车管充气至500KPa或600KPa并使列车管保 持在该压力值。 初制位(MIN): 手柄置于该位置则实施初制（列车管减压50KPa）。 全制动位(FS):手柄置于该位置则产生列车管最大减压量（360KPa或430KPa）， 如果手柄置于初制位和全制动位之间，则根据其位置关系，列车管将按照对应比 例减压。 抑制位(SUP): – 当安全设备清除惩罚制动之后，司机操作大闸执行缓解RE的压力步骤如下： 必须把大闸推至SUP位保持1秒钟以清除惩罚制动然后推至运转位，这样 BCU才能接收缓解指令； – 当启用备用制动模式时，必须把大闸手柄推至SUP位以确认备用制动启用， – 多机位(MU): 在激活端司机室，把大闸手柄推至SUP和MU之间的时候，列车管将 在最大减压量和0KPa之间比例减压，当手柄推至MU位的时候，列车管减压至 0KPa。 紧急位 (EMER): 手柄至于该位置则产生紧急制动,紧急制动位既有位置传感器也 有微动开关信号串连安全环路。
BCU
EPM EPM
+24 Vdc
cab collector
analogue + digital signals
cab collector
analogue + digital signals
emergency
brake panel
brake panel
emergency
21
BRAKE FUNCTIONS DESCRIPTION – Backup mode
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A腔，因温度降低产生的冷凝水在这里聚集，经通道C聚集 出口（e）处。经过干燥筒内部滤网环道，压缩空气进入干 燥筒上部，这个过程空气经进一步冷却，水蒸气进一步凝 结。当通过颗粒状滤网时，水被吸附在粒状干燥剂表面及 颗粒缝隙间。干燥后的空气经单向阀（C）和21口（出气口） 流向四回路阀，同时干燥后的空气也经节流口通过22口（出 气口）到达再生出气筒。
空气干燥器
主要性能参数
切断压力(系统压力）：8.5±0.2bar ；工作压力：10 bar 压力调节范围：0.7 -0.75bar； 工作温度范围：-40°C -- +65°C； 重量：4.23 Kg 加热器：功率：100W ；工作电压：24V （21.6-28.8V）直流 自动开启温度：7°±6°C；自动关闭温度：29.5°±3°C
主要性能参数
• 最大工作压力：10bar；
• 工作介质：空气 • 工作温度：－40C--＋80C • 接口：3-M16×1.5--VOSS230 • 重量：0.635Kg
接口: 1： 21： 22： 3：
气源口 接驻车制动 接挂车阀43口 排气口
手制动阀
安装要求：
尽量垂直安装
手制动阀常见故障及处理
当解除制动时，A腔气压为零，活塞7上升，排 气阀门6打开，进气阀门5关闭，分室气压经2口、 排气阀门6和排气口3排入大气，起快放作用。
主要性能参数
• 最大工作压力：10bar；
• 工作介质：空气 • 工作温度：－40C--＋80C • 接口：3-M22×1.5--VOSS230
M16×1.5--VOSS230 • 重量：0.62Kg
脚制动总阀
主要性能参数
• 最大工作压力13bar；
• 工作介质：空气 • 工作温度：－40C--＋80C • 接口：4-M22×1.5--VOSS230 • 重量：1.15Kg
接口: 11： 21： 12： 22： 3：
上腔气源口 上腔出气口 下腔气源口 下腔出气口 排气口
安装要求： 排气口朝下，阀体中心线与垂直线最大夹角为45
检查空压机出气口到干燥器进气口是否漏气 （肥皂水涂抹检查）
检查干燥器切断压力与调节范围是否正常
处理
3口常漏气
制动管路中 有水
检查干燥器22口与再生储气筒之间是否漏气
车辆运转正常时3口漏气，可判断干燥器失 效。失效原因多为管路及发内有脏物。
检查3口能否正常排水，否则可判断干燥筒 失效
更换干燥器 更换干燥筒
加热器烧 保险
检查加热器的温控器内的电线是否和干燥 器的壳体短路（干燥器加热器不分正负极）
四回路保护阀
用途:
在四回路制动系统中，如果发生1个回路或多 个回路失效，使其余管路仍能维持制动时所需要 的最低制动气压。
工作原理：
四条回路并联连接，1、2回路优于、4回路先 充气。来自干燥器的压缩空气通过1口进入保护阀， 通过21、22口流入行车制动系统的1、2回路贮气； 通过23、24口进入3、4回路。3回路给车的驻车制 动供气，也为挂车提供气源。4回路接辅助用气。
2. 驻车位置
当手制动摆杆（a）被移动并超出工作点，到达停 车位置，出口（d）保持打开并且弹簧腔的压缩空 气完全排出。
3. 检测位置
当收操纵杆（a）移动到检测位置，A腔的压缩空 气经阀（b）进入到C腔。经22 口作用，紧急继动阀工作，弹簧腔气压力解除， 列车被弹簧气室的弹簧力控制。一旦手操纵杆（a）被释放，它将回到驻车制动 位置。
故障现象
驻车制动解除慢
故障检查
1、检查手阀顶杆是否达到正常输出 压力；2、弹簧制动器室后腔漏气； 3、管路赌塞。
手柄处于停车位置， 无法实施驻车制动
弹簧制动器室的储能弹簧断
处理
排气口漏气（3口）
阀门与阀座之间有异物
更换新件
用途:
挂车阀
用制动总阀和手制动阀控制挂车双回路制动系统的弹簧制动室。如果一条回
制动系统结构要求--GB12676
制动系统必须具有的功能: 行车制动,驻车制动,应急制动; 行车制动必须是双回路系统; 行车制动必须作用在所有车轮上，具有均匀的制动效果; 制动控制必须具有渐进功能; 结构上必须具有声(或)光报警装置; 制动力分配要求; 如果一回路失效，保护另一回路压力使残余制动力能使车辆有
பைடு நூலகம்
接口: 1：
21： 22： 23： 24：
气源口
回路1，后桥 回路2，前桥 回路3，驻车及挂车 回路4，辅助用气
安装要求：
四回路可以任意角度安装，用2个M8的螺栓固定。
此四回路保护阀具有断路保护功能：
在P23=8、P21=0 bar时 流速=16-35L/min，当P21到0bar时，P23最大保留1bar。
备注
带4口 带消音器
973 011 001 0 WG9000360524/1
973 009 001 0
WG9000360525/1
空气干燥器
用途:对来自空压机的压缩空气进行吸附干燥，防止
管路锈蚀，增加制动系统的可靠性，自带的加热器能 防止排气口结冰，干燥剂具有再生能力。
工作原理：来自空压机的压缩空气经1口（进气口）进入
Auxiliary Consumer
Regeneration Reservoir
空气干燥器在管路中的连接
•用于日野发动机的空气干燥器的布置形式(HOWO 8系列）
带4/23口（M12×1.5）控制空压机内斜荷
空气干燥器常见故障及处理
故障现象 整车气压低
故障检查
车辆怠速时观察气压表，不上升或者上升很 慢，说明系统漏气
接口: 1： 气源口 2： 出气口 3： 排气口 4： 控制口
继动阀
安装要求：
用阀体上的4个M8螺栓中的2个紧固，可以±90安装
故障现象
行车时漏气
继动阀常见故障及处理
故障检查
处理
检查弹簧制动器室前后串气
3口漏气（排气口） 阀门与阀座之间有异物
更换新件
影响ABS性能的机械原因
ABS系统对制动气室的回位力要求： 初始状态 275±20N；全行程状态：414 ±26N（行程42mm)
接口
1口： 进气口，M22×1.5；21口：出气口，M22×1.5-VOSS230 22口：接再生储气筒，M16×1.5-VOSS230 3口： 排气口（出气口标准JED-463-0，可接消音器）
安装要求：
1、干燥器必须垂直安装； 2、干燥器进气口的温度不超过 ＋65C。
空气干燥器在管路中的连接
• 用于重汽发动机的空气干燥器的布置形式
制动总阀常见故障及处理
故障现象
故障检查
处理
踏板回位慢
检查踏板回位弹簧
排气口常漏气
阀门密封面有异物
更换新件
手制动阀
用途:
用来操纵弹簧储能制动时，使驻车制动安全可靠。具有随动 功能，可控制弹簧储能双腔制动室的弹簧腔逐渐放气，起应急 制动的作用。
工作原理:
1.在行车位置
阀（c）保持A和B腔间的通道打开并且1口的空气经 21口进入双腔气室的弹簧腔。
挂车阀
安装要求： 排气口朝下，阀体中心线与垂直线最大夹角为90
挂车阀常见故障及处理
故障现象
挂车自动抱死或者 新车时挂车不能解
除驻车制动
故障检查
检查手制动阀的输出压力是否过低， 气管是否有破裂。 要是新车第一次挂接挂车时，一定要 检查41、42、43口是否接对
停车时挂车阀有漏气 检查挂车的紧急继动阀是否漏气 现象
加强制动回位后: • 制动断续拖印会得到较好解决; • 减轻制动鼓发热; • 自动间隙调整臂的使用效果较好;
ABS电磁阀进气排气过程
排气过程（回位慢）
通过持续改进和卓越工作，为客户提供优质、及时、超越期 望的产品和服务，提高顾客满意度。
主要性能参数
• 最大工作压力：10bar；
• 工作介质：空气 • 工作温度：－40C--＋80C • 接口：4-M22×1.5--VOSS230
M16×1.5--VOSS230 • 重量：2.2Kg
接口:
11： 第三回路供气口 12： 到红色挂车接头 22： 到黄色挂车接头 41： 接行车制动1回路 42： 接行车制动2回路 43： 接手制动阀22口
常规制动系统 培训
培训内容
GB12676-99要求 制动系统管路
行车制动 驻车及应急制动 辅助制动
主要部件结构、功能、常见故障及原因
干燥器 四回路 制动总阀 手制动阀 挂车阀 继动阀
中华人民共和国国家标准 GB 12676-99
汽 车 制 动 系 统 结 构、 性 能 和 试 验 方 法
1999－10－01 实 施
路断裂或挂车控制回路还未连接，汽车制动阀的动作将引起气体供应的减少和挂
车气路气体压力的减少，挂车此时会自动制动。
工作原理:
当制动系统被充入压缩气体，气体通过11口进入到 2/2路阀并直接作用到活塞（k），被压迫后运动到 上方受到弹簧（l）的反作用和弹簧（j）的作用， 通过通道（i），空气进入D腔，进入12口，通过12 口进入到自动供应接头。 a)来自双回路制动阀的操作 来自制动回路1的压缩空气通过41口进入A腔和F腔，使 排气口（e）关闭，进气口（f）打开，空气通过B腔进 入22口，给挂车控制管路加压，引起挂车的自动制动。 b)来自手制动阀的操作 通过手制动阀降低43口气压，使C腔的压力降低， D腔压力升高，压迫活塞（h）上移，如果制动回路1 失效，接口22就被加压。当制动过程结束，接口41和42气压又被解除，或43口加压，这 会引起活塞（a、b、e）和活塞h(被c腔压力)会到初始位置，出口b打开，22口的压缩空 气通过管状活塞和排气口3排入大气。
效停车
卡车的制动系统
挂车制动系统
