电线杆工程初步设计方案中的杆塔与线缆标准规范随着现代城市的发展，电力供应成为城市运行的重要保证。

而电线杆工程则承担着输电线路的承载和分配功能，对于保证电力供应的稳定性至关重要。

本文将对电线杆工程初步设计方案中的杆塔与线缆标准规范进行探讨，以确保工程按照合理的标准进行设计和施工。

一、杆塔选址规范1. 距离规范：电线杆杆塔的选址应当与周边建筑物、道路等设施保持一定的距离，避免影响到人们正常的活动。

在选址时，应考虑到人们可能需要进行维修和施工，以及可能的自然灾害等因素。

2. 地质条件：选址时需要评估地质条件，确保杆塔的稳定性和承载能力。

如果地质条件较差，需要采取相应的加固措施。

3. 土地用途规范：杆塔的选址还需符合土地用途规范，比如在农田和水源保护区域等区域应避免选址，以免对环境造成影响。

二、杆塔结构设计规范1. 承载能力：杆塔的结构设计应保证足够的承载能力，能够承受电线的重量以及可能的风力等外力的作用，确保线路的稳定运行。

2. 防腐处理：考虑到杆塔长期暴露在室外环境中，需进行防腐处理，以延长杆塔的使用寿命。

3. 整体稳定性：在设计过程中，需注意提高杆塔的整体稳定性，减小结构变形和倾倒的风险。

三、线缆敷设规范1. 安全间距：线缆的敷设应保持一定的安全间距，避免不必要的干扰或触碰，以确保线路的稳定性和安全性。

2. 固定稳定：线缆应固定在杆塔上，采取适当的固定装置，以防止线缆松动或断裂。

3. 防护措施：在穿越道路和人行道等区域时，需采取相应的防护措施，例如设置护栏或使用防护管等，以保障行人和车辆的安全。

四、相关标准规范1. 国家标准：电线杆工程的设计与施工需符合国家相关的标准规范，如《电力工程施工及验收规范》、《城市电力供应工程基本要求》等，以确保工程的质量和安全。

2. 行业标准：除了国家标准外，还需遵循电力行业制定的标准规范，如《电力工程设计技术规范》、《电力工程质量验收规范》等，以满足电力行业的需求。

《架空输电线路杆塔结构设计技术规定》新旧规范对照：现行《110kV～750kV架空输电线路设计规范》GB50545-2010《架空输电线路杆塔结构设计技术规定》DL/T5154-2012作废《架空输电线路杆塔结构设计技术规定》DL/T5154-20021 总则1.0.1为了在架空输电线路杆塔结构的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本标准。

套话，原则性问题。

与GB50545-2010的区别为涉及直流线路问题。

适用范围扩大。

1.0.2 本标准适用于新建的110kV～750kV架空输电线路杆塔结构的设计。

对应原DL/T5154-2002条文：1.0.1 、1.0.2、1.0.3由110kV～500kV调整为110kV～750kV，与GB50545-2010相一致。

与GB50545-2010的区别为涉及直流线路问题及750 kV的双回及多回问题。

适用范围扩大。

去掉了原DL/T5154-2002条文1.0.1 “通信杆塔设计可参照采用”；略去了1.0.2、1.0.3。

DL/T5154-2012条文说明1.0.2明确了临时线路、通信杆塔结构设计参照执行，原线路的改造和改建参照验算和设计。

基本一致1.0.3 本标准确定了架空输电线路杆塔结构的设计原则，给出了角钢铁塔和混凝土电杆的设计计算方法。

新增1.0.4 本标准采用以概率理论为基础的极限状态设计方法，用可靠度指标度量结构构件的可靠度，在规定的各种荷载组合作用下或各种变形或裂缝的限值条件下，满足线路安全运行的临界状态。

对应原DL/T5154-2002条文：3.0.2一致1.0.5 杆塔结构设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

新增与GB50545-2010条文：1.0.3一致。

1.0.6 杆塔结构设计采用新理论、新材料或新结构型式，当缺乏实践经验时，应经过试验验证。

前言以杆塔为代表的各类高耸结构的设计是一项涉及基础知识广泛，技术含量很高的工作。

对于刚接触杆塔设计工作的学员，必须从最为基础的力学知识、结构设计、及现行常用规范的解读开始打好基本功，方可成为一名优秀的设计师。

本文只用于我公司内部员工在进行结构设计培训过程中学习之用，切不可外传。

成文过程中撰稿人查阅了大量的文献资料，并仔细分析甄别，注入大量的心血方成，希望读到此文的学员认真学习珍惜生活中的每一个学习机会。

北京信狐天诚软件科技有限公司２００９年１０月２１日目录１常用规范简介 (4)《建筑结构荷载规范》GB50009-2001 (4)《钢结构设计规范》GB50017-2003 (4)《高耸结构设计规范》GB50135-2006 (4)《建筑抗震设计规范》GB 50011-2001 (4)《构筑物抗震设计规范》GB50191-1993 (4)《110~500kV架空送电线路杆塔结构设计技术规定》DL/T 5154-2002 (4)《110~750kv输电线路设计技术规定》（2008最新国家电网标准） (5)《Design of Latticed Steel Transmission Structures》ASCE 10-97 (5)２材料 (5)３风荷载 (6)４覆冰荷载 (7)５杆塔构造基本规定 (7)5.1设计原则 (7)5.2结构的极限状态 (8)5.3极限状态的计算方式 (8)5.4基本规定 (10)６杆件强度设计 (11)6.1轴心受力构件的强度计算： (11)6.2受弯构件计算： (11)6.3受拉同时受弯构件的强度计算 (12)6.4偏心受力构件强度验算 (12)７杆件长细比计算 (14)7.1构件长细比的界定 (14)7.2构件长细比的控制 (14)7.3受压构件长细比修正系数 (20)８受压杆件稳定计算 (21)8.1轴心受压构件的稳定性计算 (21)8.2受压同时受弯构件的局部稳定计算 (22)8.3偏心受力压弯构件的稳定性计算 (22)９钢结构构造要求 (24)9.1一般要求 (24)9.2组合构件 (25)9.3钢管构件 (26)9.4焊缝连接 (26)9.5螺栓连接 (28)１０抗震设计 (30)１１连接计算 (30)11.1螺栓连接 (30)11.2焊缝连接 (32)１２法兰连接 (34)１３塔脚设计 (34)１常用规范简介《建筑结构荷载规范》GB50009-2001２００２年３月１日年施行，对建筑结构设计中部分直接作用和间接作用（如地震）荷载作出规定（如：风荷、雪荷载、屋面活荷载等）。

实 用

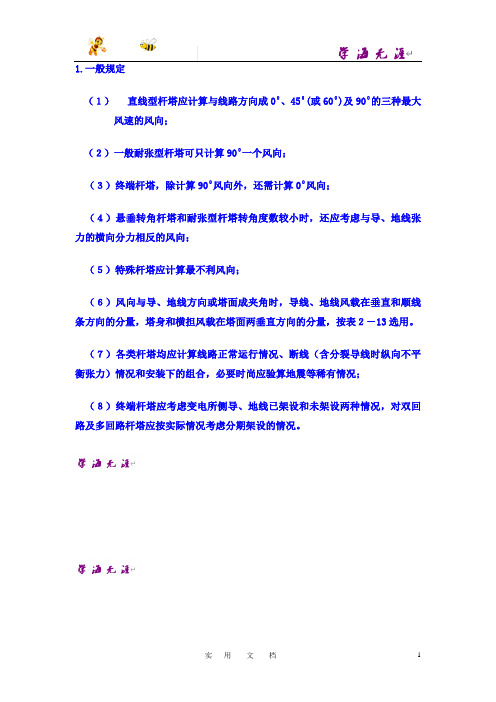

文 档 1 1.一般规定
