电梯安装检验作业指导-钢丝绳的张力测试方式及计算

电梯钢丝绳张力不均的因素与检验方法摘要：钢丝绳是电梯的主要组成部分之一，其主要作用在于承受电梯运行的全部悬挂重量，并且还会绕着反绳轮、导向轮、曳引轮进行交变弯曲或单向弯曲，电梯检验工作是安全的永恒的主题,以确保电梯的安全检查,必须坚持“预防为主,安全第一”的方针,努力避免电梯钢丝绳张力不均匀的情况下,建立安全的概念发展,电梯检验危险的源头控制在萌芽状态。

关键词：电梯钢丝绳；张力不均；检验方法前言电梯安装时，钢丝绳基础静张力不一致，各钢丝绳结构伸长不一致，导致电梯钢丝绳张力不均匀。

钢丝绳张力偏差过大，一方面会影响电梯运行的稳定性，给电梯造成较大的振动;另一方面，由于钢丝绳的应力集中在几根受力较大的钢丝绳上，会加速牵引轮槽和钢丝绳的损耗，降低钢丝绳的使用寿命。

因此，有必要对钢丝绳的张力进行测量，找出应力不均匀的钢丝绳。

1、钢丝绳张力不均的原因分析电梯曳引钢丝绳张力不均的原因主要有以下两个方面:①电梯安装时基础静态张力的不一致。

②电梯投入使用一段时间后各钢丝绳结构性伸长不一致。

在安装时，各根曳引绳的截绳长度很难做到完全一样，而不同截绳长度必然会引起各绳受力的不均，使得曳引绳的基础张力在静态时就已发生了一定的偏差。

为减少这种偏差，悬挂装置多采用带张力调节弹簧的绳头组合。

通过反复多次调节弹簧的压缩量，使各个弹簧在轿厢、对重两侧相对高度一致，这时钢丝绳的张力达到基本均匀。

此类张力不均问题在安装和检验时可以很容易发觉，通过观察绳头组合的张力调节弹簧高度就显而易见。

一旦电梯投入运行一段时间后，各钢丝绳发生结构性伸长，又会使张力发生变化。

钢丝在生产环节中产生的残余应力在捻制成股、成绳后仍然部分存在。

电梯投入运行一段时间后，钢丝绳的弯曲和扭转变形逐步趋于稳定，在钢丝绳自重和电梯运行载荷的双重作用下，绳中的残余应力得于释放、相互作用与平衡。

这种情况下钢丝绳产生结构性伸长。

由于各绳的残余应力不同，所受到的载荷作用也不相同，使得各绳的结构性伸长量不同，因此导致钢丝绳张力的不均匀。

钢丝绳张力标准
一、国内外钢丝绳张力标准的介绍
现在钢丝绳在工业、农业、建筑业中应用广泛，其受力状态和使用条件的多样性给安全使用带来了不小的挑战，因此，各国都对钢丝绳张力标准做出了严格规定。

1.国内标准：在中国，最常用的是GB/T 1234-2008《钢丝绳检验》标准。

该标准规定了钢丝绳的检验内容、检验方法以及张力标准等。

2.国外标准：国外也有多个组织对钢丝绳张力做出了标准规定，如欧洲标准EN 12385等，其中美国标准以安全系数较高而著称。

二、钢丝绳张力的计算方法
要想保证钢丝绳的安全性，在使用之前必须对其张力进行计算。

一般来说，计算钢丝绳张力的公式为：P=(D-d)/(2d)×K×f，其中P为钢丝绳张力，D为绳环的直径，d为钢丝绳直径，K为机械效率系数，f为绳子公称拉力。

在进行计算时，需要注意以下几点：
1.不同类型、不同材质的钢丝绳对应不同的机械效率系数；
2.绳子公称拉力需根据工作环境和使用要求而定；
3.在计算张力过程中需要考虑绳子长度、绳子层数、绳子工作状态等多种因素。

三、钢丝绳使用中的注意事项
1.严格按照标准进行检验和使用，保证张力标准的正确性；
2.在设备吊装过程中，应根据起吊物品的重量、重心、尺寸、形状等因素，进行合理的钢丝绳搭配；
3.日常使用中应对钢丝绳进行及时检查，若发现损伤应立即更换，以确保安全。

钢丝绳张力检测方法摘要：一、钢丝绳张力检测的重要性二、钢丝绳张力检测方法分类1.直接检测法2.间接检测法三、各种检测方法的原理及优缺点1.直接检测法a.电磁式张力计b.测力传感器c.电阻应变式张力计2.间接检测法a.钢丝绳伸长量检测b.钢丝绳振动特性检测c.钢丝绳表面缺陷检测四、钢丝绳张力检测的应用领域五、我国钢丝绳张力检测技术的发展现状及趋势正文：钢丝绳作为一种重要的传动和承载部件，在工程、港口、矿山等领域有着广泛的应用。

然而，钢丝绳在使用过程中，受到拉伸、弯曲、磨损等多种因素的影响，容易产生疲劳损伤，导致断裂事故。

因此，对钢丝绳张力的检测具有重要意义。

钢丝绳张力检测方法主要分为直接检测法和间接检测法。

直接检测法是通过测量钢丝绳所受的拉力来获得张力信息。

其中，电磁式张力计、测力传感器和电阻应变式张力计是常见的检测设备。

这些设备具有较高的测量精度，但安装和维护较为复杂，成本较高。

间接检测法则通过检测钢丝绳的变形、振动特性和表面缺陷等信息，从而推算出钢丝绳的张力。

钢丝绳伸长量检测、钢丝绳振动特性检测和钢丝绳表面缺陷检测是间接检测法的典型应用。

这些方法操作简便，成本较低，但检测精度相对较低。

在实际应用中，钢丝绳张力检测技术广泛应用于工程、港口、矿山、起重设备等领域。

随着科技的不断发展，我国钢丝绳张力检测技术也在不断进步。

目前，国内检测设备已经实现了小型化、智能化和网络化，可以满足各种复杂环境下的检测需求。

同时，检测精度也在不断提高，逐渐接近国际先进水平。

展望未来，钢丝绳张力检测技术将继续向高精度、智能化、便携化和系统化方向发展。

此外，检测方法也将更加多样化，以满足不同应用场景的需求。

电梯曳引绳张力简易检测——弹簧秤拉伸法电梯曳引绳张力检测是电梯安装验收检测的重要项目。

GB10060－93《电梯安装验收规范》第4.3.3条规定：“曳引绳绳头组合应安全可靠，并使每根曳引绳受力相近，其张力与平均值偏差均不大于5%，且每个绳头锁紧螺母均应安装有锁紧销。

”曳引绳张力偏差过大，会导致几根绳受力不均衡，磨损不均匀，使受力大的曳引绳提前报废；同时也加剧了该绳所处的曳引绳提前报废；同时也加剧了该绳绳所处的曳引轮绳槽的不均匀磨损。

此外曳引绳受力不均还会使电梯在运行中发生抖动，影响电梯的舒适感和安全可靠性。

在实际的电梯安装验收检测检验工作中，曳引绳实际张力值与平均值偏差不大于5%的标准是难以量化和把握的。

在以往的检测中，一般都采用手锤击绳法，用手锤击打曳引绳使绳振动，将手按在绳上，记录其五个周期往复振荡时间，若各曳引绳之间的张力平均时，则应符合下式：最大往复时间减去最小往复时间，再除以最小往复时间小于等于0.2。

如超出此范围，需按照上述方法进行调整，直至各曳引绳张力平均时为止。

此后电梯运行数次，再验证所测得的数据是否正确无误。

此种方法对额定载荷较大、1：1传动型式的电梯比较适用，但存在着“数值难以量化，反映出来的数据不直接准确，需验证，费时费力”的弊端。

在几年来的检测检验工作实践中，我们总结出一种电梯曳引绳张力的简易检测法——弹簧秤拉伸法。

一、原理根据力学原理，对一个物体施加一个外力，使其产生弹性变形，若对另一个与此完全相同的物体施加一个相同的外力，那么该物体所产生弹性变形量，应与前一个物体所产生的弹性变形量相同。

根据这一原理，如果我们对电梯的某根曳引绳施加一个与其受力面方向相垂直的、足以使其产生弹性变形的外力，那么它必然产生弹性变形；如果我们对另一根曳引绳施加一个与施加在上一根曳引绳上同样大小的外力，那么，这根曳引绳所发生的弹性变形量应与上一根曳引绳所发生的弹性变形量相同。

若不同，则说明这二根绳在未受外力前所受的张力不同。

电梯钢丝绳张力检测一、引言?サ缣莞炙可?张力检测项目对于广大电梯检验人员来说并不陌生，而大部分检验机构一直沿用传统的弹簧测力计检验，在其测量误差值和检验效率上有值得改进之处。

本课题在检验人员在总结经验的基础上，总结出了不同的张力检测方法的不同点及检测条件的影响，以期起到抛砖引玉的作用，启发广大检验人员积极响应“科技兴国、科技兴检”的号召，在工作中不断完善和改进检测方法和检测仪器装备。

二、电梯张力检测方法?サ缣莶捎眯?挂曳引方式传动，大大提高了电梯的安全提升高度。

多根独立曳引绳悬挂的曳引方式，是提高电梯曳引悬挂系统安全性的重要措施。

当今永磁同步电动机的技术进步日新月异，节能环保的理念深入人心，在节约资源的设计理念的推动下，发展小型化节能环保的曳引机正在成为潮流。

随着当今小直径曳引轮曳引机的发展，在一些电梯安全标准的限制下，每台电梯悬挂曳引绳的数量、总长度必然增加。

?ツ壳埃?国内外常用的索力测定方法主要有压力传感器法、液压千斤顶法、振动频率法、磁通量法等几种。

下面简要概述这几种测试方法的基本原理及其适用范围[1]:l)压力传感器法?パ沽Υ?感器法是安装压力传感器在拉索的锚固端或张拉端，通过传感器感应锚头的压力来测量索的拉力。

张拉时，千斤顶的张拉力通过连接杆传到拉索锚具。

在连接杆上套一穿心式压力传感器，张拉时压力传感器受压后就输出电讯号，于是就可在配套的二次仪表上读出千斤顶的张拉力。

这种方法适用于在施工过程中预先埋设了传感器的斜拉索及吊杆。

?フ庵植馐苑椒?精度较高，而且索力在索中的位置明确。

但是压力传感器售价相当高，特别是大吨位的传感器就更贵，自身质量也大。

因此，这种方法虽然测定的精度好，但是却只能在特定场合下使用。

2)液压千斤顶法?ヒ貉骨Ы锒シㄊ抢?用千斤顶的张拉油缸中的读数和张拉力的关系，通过测得精密压力表或液压传感器测定油缸的液压读数，就可求得张力。

在使用精密压力表，必须要对千斤顶油缸用精密压力表先标定，求得压力表的液压和千斤顶张拉力之间的关系，则可利用压力表读数测定索力。

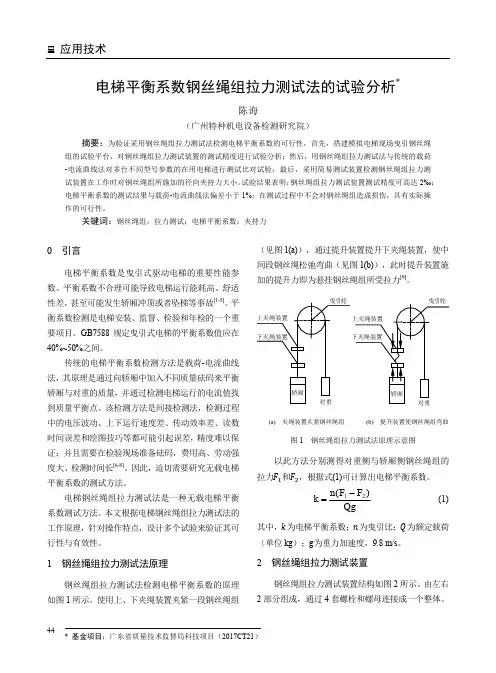

应用技术44* 基金项目：广东省质量技术监督局科技项目（2017CT21）电梯平衡系数钢丝绳组拉力测试法的试验分析*陈诲（广州特种机电设备检测研究院）摘要：为验证采用钢丝绳组拉力测试法检测电梯平衡系数的可行性，首先，搭建模拟电梯现场曳引钢丝绳组的试验平台，对钢丝绳组拉力测试装置的测试精度进行试验分析；然后，用钢丝绳组拉力测试法与传统的载荷-电流曲线法对多台不同型号参数的在用电梯进行测试比对试验；最后，采用简易测试装置检测钢丝绳组拉力测试装置在工作时对钢丝绳组所施加的径向夹持力大小。

试验结果表明：钢丝绳组拉力测试装置测试精度可高达2‰；电梯平衡系数的测试结果与载荷-电流曲线法偏差小于1%；在测试过程中不会对钢丝绳组造成损伤，具有实际操作的可行性。

关键词：钢丝绳组；拉力测试；电梯平衡系数；夹持力0 引言电梯平衡系数是曳引式驱动电梯的重要性能参数。

平衡系数不合理可能导致电梯运行能耗高、舒适性差，甚至可能发生轿厢冲顶或者坠梯等事故[1-5]。

平衡系数检测是电梯安装、监督、检验和年检的一个重要项目。

GB7588规定曳引式电梯的平衡系数值应在40%~50%之间。

传统的电梯平衡系数检测方法是载荷-电流曲线法，其原理是通过向轿厢中加入不同质量砝码来平衡轿厢与对重的质量，并通过检测电梯运行的电流值找到质量平衡点。

该检测方法是间接检测法，检测过程中的电压波动、上下运行速度差、传动效率差、读数时间误差和绘图技巧等都可能引起误差，精度难以保证；并且需要在检验现场准备砝码，费用高、劳动强度大、检测时间长[6-8]。

因此，迫切需要研究无载电梯平衡系数的测试方法。

电梯钢丝绳组拉力测试法是一种无载电梯平衡系数测试方法。

本文根据电梯钢丝绳组拉力测试法的工作原理，针对操作特点，设计多个试验来验证其可行性与有效性。

1 钢丝绳组拉力测试法原理钢丝绳组拉力测试法检测电梯平衡系数的原理如图1所示。

使用上、下夹绳装置夹紧一段钢丝绳组（见图1(a)），通过提升装置提升下夹绳装置，使中间段钢丝绳松弛弯曲（见图1(b)），此时提升装置施加的提升力即为悬挂钢丝绳组所受拉力[9]。

基于应变片测试的电梯钢丝绳张力测量方法【摘要】目前在对电梯的检测过程中，是通过用拉力计横向拉开钢丝绳的方式来得到其曳引力的偏差。

这种方法精度低，而且人为操作因素大。

在此引进一种新的测量方法，该方法利用应变片随自身伸长而增大电阻值的原理来求得钢丝绳所受张力的变化量，再利用电梯自身曳引的特性导出对钢丝绳所受张力求解的公式。

进而得到钢丝绳张力的大小以及每根钢丝绳所受力的偏差。

【关键词】电梯;应变片;电阻;张力;曳引力Measuring method about the wireropes’tension of the lift based on the test of the fiol gaugeLU Bin（Guangzhou Academy of Special Equipment Inspection & Testing ＧｕａｎｇｄｏｎｇＧｕａｎｇｚｈｏｕ５１０７００）【Abstract】At present, It uses tensometer to pull the wireropes to get the deviation of the drag force in the detection of the lift. This method has low precision, and also has high artifical operation factors. A new measuring method is imported here. This method uses the fiol gauge’s principle of its resistance’s magnifying along with the elongation itself to get the variation of the wirerope’s tensile. Then uses the life’s draging character to get the formula for solve the wirerope’s tension. And the wirerope’s tension and the deviations of each wirerope’s tension are obtained.【Key words】Lift;Fiol gauge;Electric resistance;Tension;Draging tension0.引言随着我国电梯生产和使用数量日益增加，对保证电梯产品质量和使用安全的技术监督工作要求也不断提高。

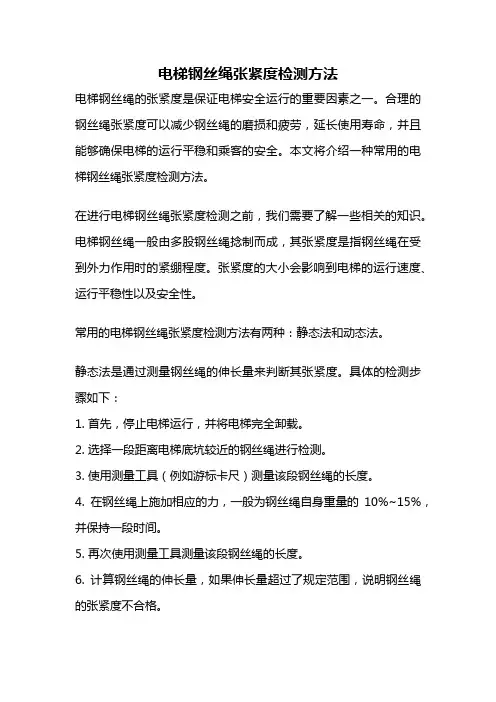

电梯钢丝绳张紧度检测方法电梯钢丝绳的张紧度是保证电梯安全运行的重要因素之一。

合理的钢丝绳张紧度可以减少钢丝绳的磨损和疲劳，延长使用寿命，并且能够确保电梯的运行平稳和乘客的安全。

本文将介绍一种常用的电梯钢丝绳张紧度检测方法。

在进行电梯钢丝绳张紧度检测之前，我们需要了解一些相关的知识。

电梯钢丝绳一般由多股钢丝绳捻制而成，其张紧度是指钢丝绳在受到外力作用时的紧绷程度。

张紧度的大小会影响到电梯的运行速度、运行平稳性以及安全性。

常用的电梯钢丝绳张紧度检测方法有两种：静态法和动态法。

静态法是通过测量钢丝绳的伸长量来判断其张紧度。

具体的检测步骤如下：1. 首先，停止电梯运行，并将电梯完全卸载。

2. 选择一段距离电梯底坑较近的钢丝绳进行检测。

3. 使用测量工具（例如游标卡尺）测量该段钢丝绳的长度。

4. 在钢丝绳上施加相应的力，一般为钢丝绳自身重量的10%~15%，并保持一段时间。

5. 再次使用测量工具测量该段钢丝绳的长度。

6. 计算钢丝绳的伸长量，如果伸长量超过了规定范围，说明钢丝绳的张紧度不合格。

动态法是通过测量电梯在运行过程中钢丝绳的振动情况来判断其张紧度。

具体的检测步骤如下：1. 首先，使电梯满载并正常运行。

2. 在电梯运行过程中，观察电梯轿厢内钢丝绳的振动情况。

3. 根据观察到的振动情况，判断钢丝绳的张紧度是否合格。

一般来说，钢丝绳振动过大或过小都可能表示张紧度不合格。

无论是静态法还是动态法，都需要依靠专业的检测仪器和工具来完成。

在进行钢丝绳张紧度检测时，需要注意以下几点：1. 检测仪器和工具需要经过校准，以保证测量结果的准确性。

2. 检测过程中要注意安全，避免发生意外事故。

3. 检测结果应与相关标准进行对比，以判断钢丝绳的张紧度是否合格。

总结起来，电梯钢丝绳的张紧度是电梯安全运行的重要因素之一，需要定期进行检测。

常用的检测方法有静态法和动态法，通过测量钢丝绳的伸长量或观察钢丝绳的振动情况来判断其张紧度是否合格。

HGPMANN ELEAiWTQR CQ ap LTD.

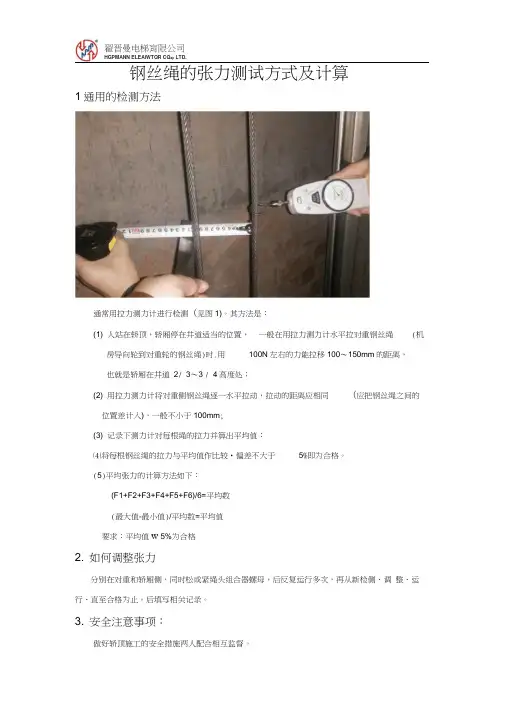

钢丝绳的张力测试方式及计算
1通用的检测方法
通常用拉力测力计进行检测(见图1)。

其方法是：
(1) 人站在轿顶，轿厢停在井道适当的位置，一般在用拉力测力计水平拉对重钢丝绳(机
房导向轮到对重轮的钢丝绳)时.用100N左右的力能拉移100〜150mm的距离，
也就是轿厢在井道2/ 3〜3 / 4高度处；
(2) 用拉力测力计将对重侧钢丝绳逐一水平拉动，拉动的距离应相同(应把钢丝绳之间的
位置差计入)，一般不小于100mm;
(3) 记录下测力计对每根绳的拉力并算出平均值：
⑷将每根钢丝绳的拉力与平均值作比较•偏差不大于5%即为合格。

(5)平均张力的计算方法如下：
(F1+F2+F3+F4+F5+F6)/6=平均数
(最大值-最小值)/平均数=平均值
要求：平均值w 5%为合格
2. 如何调整张力
分别在对重和轿厢侧，同时松或紧绳头组合器螺母，后反复运行多次，再从新检侧、调整、运行、直至合格为止。

后填写相关记录。

3. 安全注意事项：
做好轿顶施工的安全措施两人配合相互监督。

HGPMANN ELEVATOR LTD.
测量实例:
公司办公楼有机房电梯测量，电梯开至3楼至4楼之间，测量导向轮至对重轮钢丝
平均数：(83.5+82.5+77.5+75+82.5+78)/6=79.83N
平均值：（83.5-75）/79.83=0.仁10%
因10%>5%,所以钢丝绳张力偏差超标。

钢丝绳张力需调整。

结论：不合格。

电梯钢丝绳张力检测方法
电梯钢丝绳张力检测方法包括：将电梯停在井道上部三分之二到四分之三之间的位置，人站在轿顶，用测力计勾住电梯钢丝绳，再往水平的方向拉10到15公分，用同样的方式测量其他钢丝绳，并记录测力计上显示的数值，根据所有数值求出平均值，即可得出钢丝绳的凭据拉力。

各钢丝绳的张力相互差值不大于5%。

检验方法：轿厢在井道的2/3高度处，用50~100N（≈5~10kg）的弹簧秤在轿厢上以同等拉开距离测拉对重侧各曳引绳张力，取其平均值。

再将各绳张力的相互差值与平均值进行比较。

钢丝绳张力测试注意事项有：
1.在测量钢丝绳张力前，要检查钢丝绳是否有损坏和磨损，避免在使用过程
中产生安全隐患。

2.在测量钢丝绳张力时，要保证测量仪表的准确性，否则会得到误导性的结
果。

3.对于较长的钢丝绳，需要分段测量，并按照每一段的数据进行综合计算，
以得到整个钢丝绳的张力。

4.在使用钢丝绳时，要对其进行保养和维护，注意保持适当的张力，避免因
过高或过低的张力而影响安全和使用寿命。
