最新8羰基化过程汇总
主要缺点是催化剂铑的资源有限，设备用的耐腐蚀材料昂贵。
8.3 烯烃的氢甲酰化 一.化学原理
（1）主、副反应（丙烯） 主：
副：a.异构醛
b.加氢生成丙烷
平行反应
c.醛加氢生成醇－－连串反应
（2）热力学
放热反应，热效应较大 平衡常数大，热力学有利，动力学控制 副反应比主反应热力学有利，选择催化 剂和工艺条件促进主反应
d.催化剂 HRh(Co)x(PPh3)y
x+y=4
PPh3↑ ，正/异丁醛↑ ，r ↓
羰基化反应。
2 低压法甲醇羰化反应合成醋酸基本原理
Monsanto低压法采用铑碘催化剂体系，主要 化学反应如下:
动力学研究表明，与BASF高压法不同，Monsanto低 压法合成醋酸反应对甲醇与一氧化碳为零级，对铑 及碘为一级，反应速率的控制步骤为碘甲烷的氧化 加成。动力学方程式如下：
反应速度常数为3.5×106e-14.7/RTL/mol·s，式中活化 能的单位是kJ/mol。Leabharlann （3）催化剂①羰基钴
T ↑ ，PCO ↑ 催化剂↑ ，PCO ↑
缺点：正异构醛比例低，催化剂热稳定性差
②膦羰基钴
配位基膦(PR3) 特点：
a.稳定性增加，活性降低 b.直链产物选择性增加 C.加氢活性较高 d.副产物少 e.适应性差
③膦羰基铑
选择性好，活性高，异构化性能高 催化剂稳定，可在较低压力下操作
（3）氢酯化(与CO和ROH反应）
（4）不对称合成
生成单一对映体的醛 某些结构的烯烃进行羰基合成反应能生成含有对映 异构体的醛。若使用特殊的催化剂，使生成的两种 对映体含量不完全相等，理想情况下仅生成某种单 一对映体，这样的反应称作不对称催化氢甲酰化反 应。
8.3 烯烃的氢甲酰化 一.化学原理
（1）主、副反应（丙烯） 主：
副：a.异构醛
b.加氢生成丙烷
平行反应
c.醛加氢生成醇－－连串反应
（2）热力学
放热反应，热效应较大 平衡常数大，热力学有利，动力学控制 副反应比主反应热力学有利，选择催化 剂和工艺条件促进主反应
d.催化剂 HRh(Co)x(PPh3)y
x+y=4
PPh3↑ ，正/异丁醛↑ ，r ↓
羰基化反应。
2 低压法甲醇羰化反应合成醋酸基本原理
Monsanto低压法采用铑碘催化剂体系，主要 化学反应如下:
动力学研究表明，与BASF高压法不同，Monsanto低 压法合成醋酸反应对甲醇与一氧化碳为零级，对铑 及碘为一级，反应速率的控制步骤为碘甲烷的氧化 加成。动力学方程式如下：
反应速度常数为3.5×106e-14.7/RTL/mol·s，式中活化 能的单位是kJ/mol。Leabharlann （3）催化剂①羰基钴
T ↑ ，PCO ↑ 催化剂↑ ，PCO ↑
缺点：正异构醛比例低，催化剂热稳定性差
②膦羰基钴
配位基膦(PR3) 特点：
a.稳定性增加，活性降低 b.直链产物选择性增加 C.加氢活性较高 d.副产物少 e.适应性差
③膦羰基铑
选择性好，活性高，异构化性能高 催化剂稳定，可在较低压力下操作
（3）氢酯化(与CO和ROH反应）
（4）不对称合成
生成单一对映体的醛 某些结构的烯烃进行羰基合成反应能生成含有对映 异构体的醛。若使用特殊的催化剂，使生成的两种 对映体含量不完全相等，理想情况下仅生成某种单 一对映体，这样的反应称作不对称催化氢甲酰化反 应。
化学工艺学第八章-4丙烯羰基化合成丁醇、辛醇
化学工艺学第八章-4丙烯羰基化合成丁醇、辛醇第八章羰基化过程8(4 丙烯羰基化合成丁醇、辛醇 8(4(1 烯烃氢甲酰化反应的基本原理8(4(1(1 反应过程烯烃氢甲酰化主反应是生成正构醛，由于原料烯烃和产物醛都具有较高的反应活性，故有连串副反应和平行副反应发生。
平行副反应主要是异构醛的生成和原料烯烃的加氢，这两个反应是衡量催化剂选择性的重要指标。
主要连串副反应是醛加氢生成醇和缩醛的生成。
以丙烯氢甲酰化为例说明。
主反应CH= CHCH+CO+H?CHCHCHCHO (8—39) 232322副反应CH=CHCH+CO+H (CH3)CHCHO (8—40) 2222异丁醛CH2=CHCH+HCHCHCH (8—41) 22323CHCHCHCHO+H?CHCHCHCHOH (8—42) 322232222CHCHCHCHO?CHCHCHCH(OH)CH(CH())CHCH (8—43) 32232223缩二丁醛CHCHCHCHO+(CH)CHCHO ? 32232CHCH(CH)33CH(OH)CH(CHO)CHCH 23缩醛 (8—44)在过量丁醛存在下，在反应条件下，缩丁醛又能进一步与丁醛化合，生成环状缩醛、链状三聚物，缩醛很容易脱水生成另一种副产物烯醛CHCHCH(OH)CH(CHO)CHCH?CHCHCHCH—C(CH)CHO +HO CH32223322252(8—45) 8(4(1(2 催化剂各种过渡金属羰基配位化合物催化剂对氢甲酰反应均有催化作用，工业上经常采用的有羰基钴和羰基铑催化剂，现分别讨论如下。
1.催化剂及特性催化剂名称活性组分缺点HCO(CO) 羰基钴催化剂热稳定性差，容易分解析出钴而失去4活性HCO(CO).[P(n-R)] 膦羰基钴催化33剂可看作是[P(n-R)]取催化剂的热稳定性好，直链正构醛的3代了HCO(CO)中的选择性佳，加氢活性高、醛缩合及醇4CO.(R为烷基、芳基、醛缩合等连串副反应少等优点。
化工工艺学第八章羰基化过程
此时反应速率与总压无关，
但总压影响正/异醛比例和副反应
●溶剂-产品本身或高沸点副产物P283 ◆溶解催化剂 ◆原料气态，使反应液相中进行，汽液间传质 ◆移走反应热
8.4.5
丙烯高压法羰基合成正丁醛工艺
●鲁尔法（Ruhr）
◆主要优点：是用金属钴浆作催化剂，钴浆的钴浓度 高，反应可在较低温度下进行，产品醛的正异比 高，设备的生产能力较高。 ◆主要缺点：工艺流程长，设备多，能耗高，催化剂 含钴颗粒的悬浮液，对设备磨损大，设备清洗维修 工作量大
CH3OCH3+H2O
CO2 + H2
●甲醇羰基化反应催化剂
◆BASF高压法与Monsanto低压法均采用催化剂为Ⅷ
族元素，助催化剂为碘。
■BASF高压法采用钴 活性组分: 助 剂： ［Co(CO)4]HI、CH3I、I2 ［Ｒh+(CO)2I2]HI、CH3I、I2
■Monsanto低压法采用铑 活性组分: 助 剂：
◆相同反应器体积的生产能力提高了80％，
◆丙烯的总利用率由92％提高至97％， ◆操作费用也相应降低
两次蒸发分离催化剂溶液
●Ruhr/RP丙烯低压法合成正丁醛工艺
1983年德国Ruhr公司与法国Rhône-Poulenc开发
★采用水溶性铑催化剂
★产品与催化剂通过简单的相分离实现，不耗能
★催化剂与产物易分离,铑的损失是极小的。
●Monsanto低压法生产工艺流程
甲醇+CO+催化剂母液+精制返回轻馏分+含水醋酸
催化剂母 成品醋酸
反应产物+未反应物
醋酸 高级羧酸 废酸塔 重质酸
醋酸和高级羧酸 含粗醋 酸、轻 馏分
091104-10_第八章_羰基化合物的反应
而在PH=6时，
以单负离子存在。
PH=6时的单负离子能产生亲核催化作用：
例8-4：
乙酰基水杨酸的水解动力学研究也显示出负离子质体水解比中性质体 快，这说明也存在分子内催化作用。可能存在以下方式 ①亲核催化：
这是一个亲核催化过程，但同位素标记法否定了这个过程，因为 酚还不是一个好的离去基团。
但乙酰水杨酸在H2O18中水解产物中没有18O进入。可见水杨酸与乙酸 的混合酸酐并不是乙酰水杨酸水解反应的中间体。
第八章 习题
判定下列分子可能有几种方式进行分子内催化酯水解反应，写出反应 机理及能体现该催化作用的过渡态：
中间体的稳定性降低金属锂试剂与羰基化合物的加成速度是与其聚合程度有关的二聚体比四聚体快10倍左右二聚体的反应一般是经过一个环状过度态

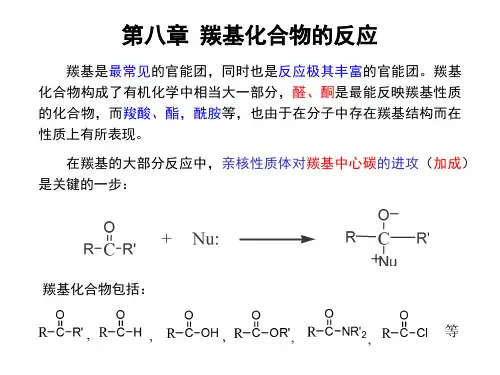

第八章 羰基化合物的反应
羰基是最常见的官能团，同时也是反应极其丰富的官能团。羰基 化合物构成了有机化学中相当大一部分，醛、酮是最能反映羰基性质 的化合物，而羧酸、酯，酰胺等，也由于在分子中存在羰基结构而在 性质上有所表现。 在羰基的大部分反应中，亲核性质体对羰基中心碳的进攻（加成） 是关键的一步：
8.2.2 含NH2化合物对羰基的加成
亲核性质体对羰基化合物加成产生的四面体中间体，通常是不稳 定的，会继续断裂形成新的双键。含氨基化合物对羰基的加成是此类 反应中较典型的：
这些反应都是可逆的，常常通过这些反应的逆反应即水解反应 来对其机理进行研究。
亚胺在酸性水溶液中极易水解，水解机理随底物及体系PH值而变化：
羧酸根负离子也可作为亲核催化剂，此时要求R’O- 的碱性< R’’CO2-。
在中间体中，如果R”CO2-的离去比-OR’快，则观察不到催化现象。
8.6 酯的胺解
羰基化过程
• 用这种方法改变催化剂的性能称之为催化剂的改 性，引入的新配体也叫作改性剂。改变配位体的研 究构成了羰基合成催化剂研究的重要方面。
化 学 工 程 与 工 艺 教 研 室
化 学 工 艺 学 电 子 教 案
8.2.2 配位体
• 三价膦(PR3)的改性效果最为优越，已被工业采用。 • 羰基钴催化剂的主要问题是在较高的CO压力下才能稳定， 且产物的n／i不高。改性目标首先是克服这两个缺点。与 CO配体相比，三价膦是强的δ电子给予体，弱的π电子接 受体，PR3取代CO与钴配位后，增大了钴原子上的负电荷 密度。钴将增强的负电荷密度再通过适当轨道反馈给未取 代的CO，从而加强了钴对CO的配合能力，使整个分子的 稳定性增加。从而使改性后的催化剂可以在较低的压力下 进行反应，但同时造成剐作用是反应速度下降很多，必须 以提高催化剂浓度等方法加以弥补。三价膦是一个不等性 sp3杂化轨道构型，配位后呈四面体结构，因此比原先直线 形的CO配体产生更强的定向效应。大的方向位阻有利于生 成正构醛，使反应的正异比增加。另外对于羰基钴来说， 三价膦改性剂大大增加催化剂的加氢活性，一方面可以使 生成的醛直接加氢为醇，省去了加氢步骤，另一方面烯烃 加氢成烷烃的副反应也明显增加。
化 学 工 程 与 工 艺 教 研 室
化 学 工 艺 学 电 子 教 案
8.3.1 甲醇羰化反应合成醋酸的基本原理 • BASF高压法与Monsanto低压法甲醇羰化反 应合成醋酸化学原理基本相同，反应过程大 同小异，也都有一个催化剂循环和一个助催 化剂循环。并且都采用第Ⅷ族元素为催化 剂，碘为助催化剂，但因具体金属元素不同. 活性、中间体组成相异，催化效果有差别， 反应动力学、反应速率控制步骤也有所不同。 化
化 学 工 程 与 工 艺 教 研 室

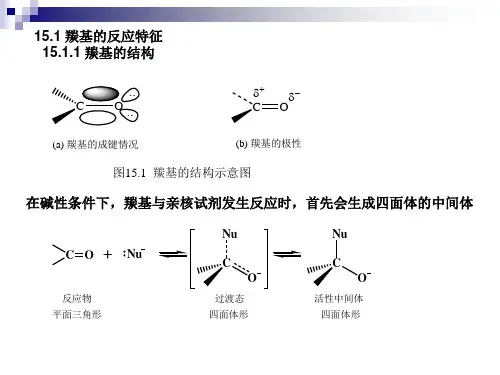

第十五章 羰基的化学
碳负离子 carbanion
在酸性条件下，羰基化合物的反应历程通常包括一个酸催化步骤， 即羰基氧与质子或路易斯酸的结合：
O
H+ L
OH+
Nu Nu L
-
L
C OH
15.1.2 取代基对羰基反应性的影响 一、诱导效应 羰基上连接的基团具有拉电子性质时，会引起羰基上的电子 云密度下降，提高羰基与亲核试剂的结合能力，反之亦然。 二、共轭效应 羰基与直接连接的基团间存在共轭作用时，羰基上的电子 云密度会发生明显的变化。例如，羰基与苯基直接相连时，两 者之间存在–共轭作用，结果引起苯环上的电子云向羰基一 边偏移，提高了羰基的电子云密度，降低了它与亲核试剂的反 应性。反应活性次序一般为：
HCHO H2O H2C(OH)2 100%
CH3CHO
H2O
CH3CH(OH)2
～58%
CH3COCH3
H2O
(CH3)2C(OH)2
0%
一般不能把偕二醇分离出来，因为它在分离过程中很容易失水。假 若羰基和强拉电子基团相连，则羰基的亲电性增强，可以形成稳定的水 合物。例如：
OH Cl3 C CHO + H 2 O Cl 3 C C H OH OHC CHO + H 2 O OHC C H OH OH
在多数反应中，四面体中间体的生成是反应的决速步。一旦此中
间体生成，很快会和亲核试剂的正电部分结合生成加成产物，或者消 除一个离去基团生成取代产物。这就是羰基化合物的两类主要化学反 应：亲核加成（Nucleophilic Addition）与亲核取代（Nucleophilic Substitution）。
OH SO 3Na
NaCN
H3C C H3C
8 羰基化过程
化工工艺学
随着一碳化学的发展，有一氧化碳参与 的反应类型逐渐增多，通常将在过渡金 属配合物(主要是羰基配合物)催化剂存在 下，有机化合物分子中引入羰基的反应 均归入羰化反应的范围，其中主要有两 大类。
化工工艺学
过渡金属络合物（主要是羰基化合物）
催化剂下，有机化合物引入羰基。
均相反应，反应条件温和，选择性好。
（4）不对称合成生Fra bibliotek单一对映体的醛
化工工艺学
2.甲醇的羰化反应
（1）合成醋酸 孟山都法(Monsanto acetic acid process)
（2）合成醋酐
化工工艺学
（3）合成甲酸
（4）合成草酸酯、碳酸二甲酯、乙二醇
化工工艺学
8.2羰基化反应的理论基础
在催化反应中，凡催化剂以配合物的 形式与反应分子配位使其活化，反应分 子在配合物体内进行反应形成产物，产 物自配合体中解配，最后催化剂还原， 这样的催化剂称为配位(络合)催化剂，这 样的催化过程被称之为配位(络合)催化过 程。羰基合成反应是典型的配位催化反 应。
化工工艺学
b.在碱存在下缩合为辛烯醛
c.
化工工艺学
2.丙烯低压氢甲酰化合成正丁醛
（1）反应条件
a. 温度
T↑ ，r丁醛↑ ，r副↑ ，催化剂失活速度↑ T↓ ，催化剂活性低，用量大
100－110℃ b.压力
1.8MPa
c.原料配比
H2 ↑ ，丙烯↑ ，丙烷↑ ，原料损失↑ ∴ 控制H2和丙烯的量
压力
PCO ↑ ，r ↓ 总压不变： 钴： PCO ↑ ，正/异↑ 铑： PCO ↑ ，正/异↓ PH2 ↑ ，r ↑ ，正/异↑
第8章 羰基化过程
工业上应用：钴和铑
配位体： CO基团－－HM (CO)m 改变配位体影响整个配位化合物的电子结构和空 间结构
配位体改性：大多是第V主族元素的三价化合物。 提供孤对电子与配合物的中心原子 配位。
HM(CO)m+L→HM(CO)m-1L+CO HM(CO)m-1L+L→HM(CO)m-2L2+CO HM(CO)m-2L2+L→HM(CO)m-3L3+CO
艺条件促进主反应
（3）催化剂
①羰基钴
2Co + 8CO
Co2(CO)8
H2 2HCo(CO)4
催化剂稳定，必须保持足够高的CO 分压
T ↑ ，催化剂稳定所需PCO ↑ 催化剂↑ ，催化剂稳定所需PCO ↑
T( ℃) 20 150 150
PCO(MPa） 0.05 4 8
催化剂用量 0.2% 0.2% 0.9%
采用水溶液膦配位体改性的水溶性铑膦催化剂
8.2 烯烃的氢甲酰化
1.化学原理
（1）主、副反应（丙烯）
主： CH3CH=CH2 + H2 + CO 副： a.异构醛
b.加氢生成丙烷
CH3CH2CH2CHO
平行反应
c.醛加氢生成醇、缩醛－－连串反应
（2）热力学
放热反应，热效应较大 平衡常数大，热力学有利，动力学控制 副反应比主反应热力学有利，选择催化剂和工
催化剂：以过渡金属M为中心的羰基氢化物 HxMy(CO)zLn
羰基合成催化剂评价
活性： 单位金属浓度在单位时间内催化产生的目 的产物量
选择性：化学选择性 区域选择性（醛基的位置－－正构醛和 异构醛的摩尔比） 对映体选择性（不对称合成）
中心原子
配位体： CO基团－－HM (CO)m 改变配位体影响整个配位化合物的电子结构和空 间结构
配位体改性：大多是第V主族元素的三价化合物。 提供孤对电子与配合物的中心原子 配位。
HM(CO)m+L→HM(CO)m-1L+CO HM(CO)m-1L+L→HM(CO)m-2L2+CO HM(CO)m-2L2+L→HM(CO)m-3L3+CO
艺条件促进主反应
（3）催化剂
①羰基钴
2Co + 8CO
Co2(CO)8
H2 2HCo(CO)4
催化剂稳定，必须保持足够高的CO 分压
T ↑ ，催化剂稳定所需PCO ↑ 催化剂↑ ，催化剂稳定所需PCO ↑
T( ℃) 20 150 150
PCO(MPa） 0.05 4 8
催化剂用量 0.2% 0.2% 0.9%
采用水溶液膦配位体改性的水溶性铑膦催化剂
8.2 烯烃的氢甲酰化
1.化学原理
（1）主、副反应（丙烯）
主： CH3CH=CH2 + H2 + CO 副： a.异构醛
b.加氢生成丙烷
CH3CH2CH2CHO
平行反应
c.醛加氢生成醇、缩醛－－连串反应
（2）热力学
放热反应，热效应较大 平衡常数大，热力学有利，动力学控制 副反应比主反应热力学有利，选择催化剂和工
催化剂：以过渡金属M为中心的羰基氢化物 HxMy(CO)zLn
羰基合成催化剂评价
活性： 单位金属浓度在单位时间内催化产生的目 的产物量
选择性：化学选择性 区域选择性（醛基的位置－－正构醛和 异构醛的摩尔比） 对映体选择性（不对称合成）
中心原子

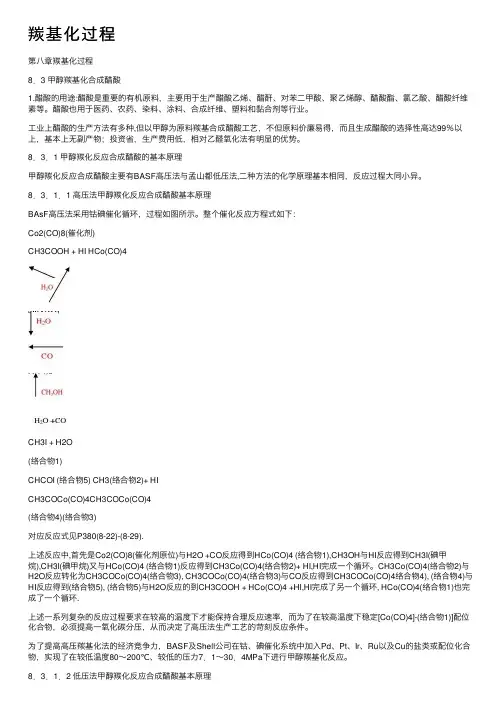

羰基化过程——精选推荐
羰基化过程第⼋章羰基化过程8．3 甲醇羰基化合成醋酸1.醋酸的⽤途:醋酸是重要的有机原料，主要⽤于⽣产醋酸⼄烯、醋酐、对苯⼆甲酸、聚⼄烯醇、醋酸酯、氯⼄酸、醋酸纤维素等。
醋酸也⽤于医药、农药、染料、涂料、合成纤维、塑料和黏合剂等⾏业。
⼯业上醋酸的⽣产⽅法有多种,但以甲醇为原料羰基合成醋酸⼯艺，不但原料价廉易得，⽽且⽣成醋酸的选择性⾼达99％以上，基本上⽆副产物；投资省，⽣产费⽤低，相对⼄醛氧化法有明显的优势。
8．3．1 甲醇羰化反应合成醋酸的基本原理甲醇羰化反应合成醋酸主要有BASF⾼压法与孟⼭都低压法,⼆种⽅法的化学原理基本相同，反应过程⼤同⼩异。
8．3．1．1 ⾼压法甲醇羰化反应合成醋酸基本原理BAsF⾼压法采⽤钴碘催化循环，过程如图所⽰。
整个催化反应⽅程式如下：Co2(CO)8(催化剂)CH3COOH + HI HCo(CO)4CH3I + H2O(络合物1)CHCOI (络合物5) CH3(络合物2)+ HICH3COCo(CO)4CH3COCo(CO)4(络合物4)(络合物3)对应反应式见P380(8-22)-(8-29).上述反应中,⾸先是Co2(CO)8(催化剂原位)与H2O +CO反应得到HCo(CO)4 (络合物1),CH3OH与HI反应得到CH3I(碘甲烷),CH3I(碘甲烷)⼜与HCo(CO)4 (络合物1)反应得到CH3Co(CO)4(络合物2)+ HI,HI完成⼀个循环。
CH3Co(CO)4(络合物2)与H2O反应转化为CH3COCo(CO)4(络合物3), CH3COCo(CO)4(络合物3)与CO反应得到CH3COCo(CO)4络合物4), (络合物4)与HI反应得到(络合物5), (络合物5)与H2O反应的到CH3COOH + HCo(CO)4 +HI,HI完成了另⼀个循环, HCo(CO)4(络合物1)也完成了⼀个循环.上述⼀系列复杂的反应过程要求在较⾼的温度下才能保持合理反应速率，⽽为了在较⾼温度下稳定[Co(CO)4]-(络合物1)]配位化合物，必须提⾼⼀氧化碳分压，从⽽决定了⾼压法⽣产⼯艺的苛刻反应条件。

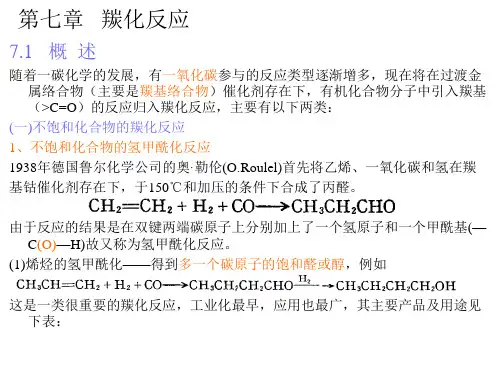

第七章 羰化反应
以丙烯为原料生产丁、辛醇的三个过程
1、在金属羰基络合物催化剂存在下，丙烯氢甲酰化合成丁醛
其中主要包括氢甲酰化反应，催化剂的分离和醛的精制三个过程。 2、丁醛在碱催化剂存在下缩合为辛烯醛。 3、辛烯醛加氢合成2－乙基己醇
这一步主要包括加氢和产品精制二个过程。如用氢甲酰化法生产丁醇，则只需氢 甲酰化和加氢两个过程就可以了。 丙烯氢甲酰化法，有两条工艺路线，一条是以羰基钴为催化剂的高压法，另一条 是用膦羰基铑为催化剂的低压法。由于低压氢甲酰化法有一系列优点故为各 国所欢迎。（具体工艺流程及工艺条件请大家看书） 丙烯氢甲酰化法制丁、辛醇中副产物异丁醛的利用 (1)异丁醛经催化裂解重新分解为丙烯，一氧化碳及氢，返回反应系统。这样丙烯 几乎可全部转化为正丁醛，此方法对异丁醛生成量较多的高压氢甲酰化法更 具有价值。
(4)可根据需要加氢为异丁醇作溶剂，也能与酸生成各种酯，例如醋酸异丁酯，磷 酸三异丁酯，邻苯二甲酸二异丁酯等。 (5)异丁醛在催化剂存在下与氨反应可生成异丁腈和甲基丙烯腈。
(6)异丁醛与甲醇进行氧化酯化得异丁酸甲酯，再与硫和硫化氢以7:7:86(摩比)用 量比，反应温度500℃，空速150小时-1的条件下脱氢，可生成甲基丙烯酸甲酯。 (7) 异丁醛在450℃，接触时间0.67秒的反应条件下，以三氧化铝为催化剂能异构 化为甲乙酮和正丁醛。
二、丙烯低压氢甲酰化法合成2－乙基己醇和丁醇
(一)丁辛醇性质、用途及合成途径 丁醇为无色透明的油状液体，有微臭，可与水形成共沸物，沸点117.7 ℃ ， 主要用途是作为树脂、油漆和粘接剂的溶剂和增塑剂的原料(如邻苯二甲 酸二丁酯)此外还可用作选矿用的消泡剂、洗涤剂、脱水剂和合成香料的 原料。 2-乙基己醇简称辛醇（应为异辛醇，但一些石油化工厂仍称作辛醇）。是无 色透明的油状液体，有特臭，与水形成共沸物，沸点185℃，主要用于制 备增塑剂如邻苯二甲酸二辛酯，癸二酸二辛酯，磷酸三辛酯等，也是许多 合成树脂和天然树脂的溶剂。其它还可做油漆颜料的分散剂，润滑油的添 加剂，消毒剂和杀虫剂的减缓蒸发剂以及在印染等工业中作消泡剂。 丁、辛醇可用乙炔、乙烯或丙烯和粮食为原料进行生产。各种生产方法的简 单过程如下页表。 以乙烯为原料的乙醛缩合法步骤很多，生产成本很高，且有严重的汞污染。 虽然60年代以来。乙醛主要由乙烯直接氧化法得到，但步骤仍很多。现在 只有少数国家采用乙醛缩合法制(丁)辛醇。以丙烯为原料的氢甲酰化法原 料价格便宜，合成路线短，是目前生产丁醇和辛醇的主要方法。来自 10～20%85～90%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 低压法甲醇羰化反应合成醋酸基本原理
Monsanto低压法采用铑碘催化剂体系，主要 化学反应如下:
动力学研究表明，与BASF高压法不同，Monsanto低 压法合成醋酸反应对甲醇与一氧化碳为零级，对铑 及碘为一级，反应速率的控制步骤为碘甲烷的氧化 加成。动力学方程式如下： 反应速度常数为3.5×106e-14.7/RTL/mol· s，式中活化 能的单位是kJ/mol。
二. 甲醇羰化制醋酸的工艺流程
1 BASF高压法生产工艺流程
2 Monsanto低压法生产工艺流程
3 甲醇低压羰基合成醋酸的优缺点
甲醇低压羰化法制醋酸在技术经济上的优越性很大，其优点在于：
(1) 利用煤、天然气、重质油等为原料，原料路线多样化，不受原油 供应和价格波动影响。 (2) 转化率和选择性高，过程能量效率高。 (3) 催化系统稳定，用量少，寿命长。 (4) 反应系统和精制系统合为一体，工程和控制都很巧妙，结构紧凑。 (5) 虽然醋酸和碘化物对设备腐蚀很严重，但已找到了性能优良的耐 腐蚀材料－哈氏合金C(Hastelloy Alloy C)，是一种Ni-Mo合金，解决 了设备的材料问题。 (6) 用计算机控制反应系统，使操作条件一 直保持最佳状态。 (7) 副产物很少，三废排放物也少，生产环境清洁。 (8) 操作安全可靠。 主要缺点是催化剂铑的资源有限，设备用的耐腐蚀材料昂贵。
二 丙烯氢甲酰化合成丁、辛醇
1.丁、辛醇用途及合成路线 (1)用途 （2）合成路线
①乙烯为原料，乙醛缩合法 ②氢甲酰化法 a. 液相法 催化剂：羰基钴－高压 膦羰基铑－低压
Hale Waihona Puke b.在碱存在下缩合为辛烯醛
c.
2.丙烯低压氢甲酰化合成正丁醛 （1）反应条件
a. 温度
T↑ ，r丁醛↑ ，r副↑ ，催化剂失活速度↑ T↓ ，催化剂活性低，用量大
催化剂↑ ，PCO ↑ 缺点：正异构醛比例低，催化剂热稳定性差
②膦羰基钴
配位基膦(PR3)
特点：
a.稳定性增加，活性降低 b.直链产物选择性增加 C.加氢活性较高
d.副产物少
e.适应性差
③膦羰基铑
选择性好，活性高，异构化性能高 催化剂稳定，可在较低压力下操作
（4）反应机理与动力学
一.甲醇羰化反应合成醋酸的基本原理
1 高压法甲醇羰化反应合成醋酸基本原理
BASF高压法采用钴碘催化循环，过程如下图所示。
要求温度较高，为了在较高温度下稳定[Co(CO)4]-络合物，必须提 高CO分压，为了提高高压羰基化法的经济竟争力，BASF及Shell公 司在钴、碘催化系统中加入Pd、Pt、Ir、Ru以及Cu的盐类或络合物， 实现了在较低温度80~200℃、较低的压力7.1~30.4MPa下进行甲醇 羰基化反应。
100－110℃ b.压力
1.8MPa
c.原料配比
H2 ↑ ，丙烯↑ ，丙烷↑ ，原料损失↑ ∴ 控制H2和丙烯的量
d.催化剂
HRh(Co)x(PPh3)y x+y=4
PPh3↑ ，正/异丁醛↑ ，r ↓
（2）工艺流程
放空 合成气 异丁醛 净化 反 应 气液 分离 器 正丁醛
丙烯
净化
（3）反应器
P 391-394
（5）烯烃结构的影响
①对反应速度影响 a.双键位置与反应速度密切相关，直链α –烯 烃反应最快 b.支链降低反应速度 ②对产物影响 a.环戊烯、环己烯反应无异构醛生成 b.双键位置对正/异比无影响 c.带支链：醛基加到α -碳原子
（6）影响反应的因素
温度 T↑ ，r ↑ ，正/异↓ ，重组分及醇↑ T不宜过高，钴： 140－180℃ ，铑：100－110 ℃ 压力 PCO ↑ ，r ↓ 总压不变： 钴： PCO ↑ ，正/异↑ 铑： PCO ↑ ，正/异↓ PH2 ↑ ，r ↑ ，正/异↑ 溶剂 a.溶解催化剂 b.反应在气相中进行 c.移走反应热
（4）不对称合成 生成单一对映体的醛 某些结构的烯烃进行羰基合成反应能生成含有对映 异构体的醛。若使用特殊的催化剂，使生成的两种 对映体含量不完全相等，理想情况下仅生成某种单 一对映体，这样的反应称作不对称催化氢甲酰化反 应。
2.甲醇的羰化反应
(1) 甲醇羰化合成醋酸－－孟山都法
(2) 醋酸甲酯羰化合成醋酐
不锈钢釜式反应器
搅拌器、冷却装置、气体分布器
（4）低压法特点
优点： 反应条件温和 副反应少，原料消耗少 催化剂易分离回收 污染少 缺点： 铑资源太少 配位体三苯基膦有毒
4.进展
（1）催化剂的均相固相化
（2）非铑催化剂
8.3 烯烃的氢甲酰化 一.化学原理
（1）主、副反应（丙烯） 主： 副：a.异构醛
b.加氢生成丙烷 c.醛加氢生成醇－－连串反应
平行反应
（2）热力学
放热反应，热效应较大
平衡常数大，热力学有利，动力学控制 副反应比主反应热力学有利，选择催化
剂和工艺条件促进主反应
（3）催化剂
①羰基钴
T ↑ ，PCO ↑
1.不饱和化合物的羰化反应
（1）氢甲酰化(与CO和H2反应）
在双键两端的C原子上分别加上一个 氢和一个甲酰基（-HCHO) ①烯烃的氢甲酰化 CH2=CH2+CO+H2→CH3CH2CHO
②烯烃衍生物的氢甲酰化 （不饱和醇、醛、酯、醚，含卤素、含氮化合物）
（2）氢羧基化（与CO和H2O反应）
（3）氢酯化(与CO和ROH反应）
第8章 羰基化过程
基本要求
掌握烯烃氢甲酰化反应和甲醇羰化反应
机理，熟悉丙烯低压氢甲酰化法合成 （丁）辛醇、正丁醛及甲醇低压羰化制 醋酸的工艺过程，了解氢甲酰化反应进 展。
讲授大纲
1．羰基化反应的理论基础 2．甲醇羰基化合成醋酸 3．丙烯羰基化合成（丁）辛醇 4．氢甲酰化反应进展

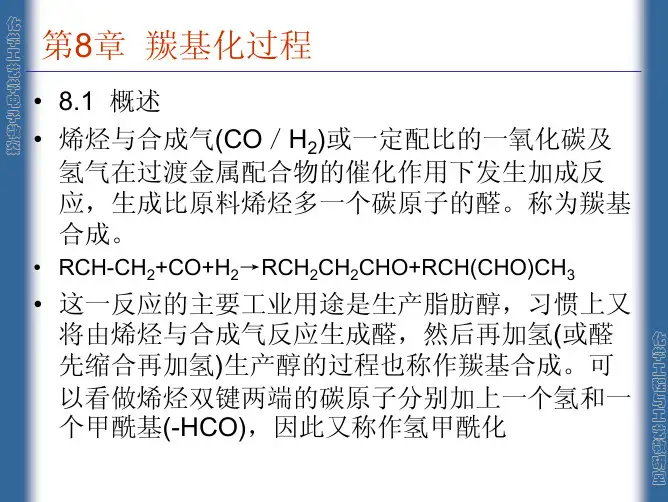

8.1 概述
烯烃与合成气（CO/H2）或一定配比的一氧化碳及氢 气在过渡金属配合物的催化作用下发生加成反应，生 成比原料烯烃多一个碳原子的醛。这个反应被命名为 羰基合成 (oxo synthesis)，也称作Rö elen反应。 过渡金属络合物（主要是羰基化合物）催化剂下，有 机化合物引入羰基。 均相反应，反应条件温和，选择性好。
8.3 甲醇羰基化合成醋酸
醋酸是重要的有机原料，主要用于生产醋酸 乙烯、醋酐、对苯二甲酸、聚乙烯醇、醋酸酯、 氯乙酸、醋酸纤维素等。醋酸也用于医药、农 药、染料、涂料、塑料和粘合剂等行业。 工业上醋酸的生产方法有乙醛氧化法、丁烷 或轻油氧化法以及甲醇羰基化法。以甲醇为原 料羰基合成醋酸工艺，原料价廉易得，醋酸的 选择性高达99％以上，投资省，生产费用低， 相对乙醛氧化法有明显的优势。现在世界上有 近40％的醋酸是用该工艺生产。
醋酸甲酯可由甲醇羰化再酯化制得
(3) 甲醇羰化合成甲酸
(4) 甲醇羰化氧化合成碳酸二甲酯、草酸
二甲酯或乙二醇
3.理论基础
配位催化 催化剂：HxMy(CO)zLn
这类催化剂研究的主要对象是中心原子
金属(M)和配位体(L)以及它们之间的相 互影响和对催化过程的作用。
1 中心原子
