理论空气量及燃烧生成气量经验计算公式
- 格式:pdf
- 大小:49.27 KB
- 文档页数:1
燃料空气需要量及燃烧产物量的计算所有理论计算均按燃料中可燃物质化学当量反应式,在标准状态下进行,1kmol 反应物质或生成物质的体积按22.4m 3计,空气中氧和氮的容积比为21:79,空气密度为1.293kg/m 3。
理论计算中空气量按干空气计算。
燃料按单位燃料量计算,即固体、液体燃料以1kg计算,气体燃料以标准状态下的1m 3计算。
单位燃料燃烧需要理论干空气量表示为L 0 g ,实际燃烧过程中供应干空气量表示为Ln g ;单位燃料燃烧理论烟气量表示为V 0,实际燃烧过程中产生烟气量表示为Vn;单位燃料燃烧理论干烟气量表示为V 0g ,实际燃烧过程中产生干烟气量表示为Vn g ;一、通过已知燃料成分计算1. 单位质量固体燃料和液体燃料的理论空气需要量(m 3/kg )L 0=(8.89C +26.67H +3.33S -3.33O )×10﹣2式中的C 、H 、O 、S ——燃料中收到基碳、氢、氧、硫的质量分数%。
2. 标态下单位体积气体燃料的理论空气需要量(m 3/m 3)L 0=4.76⎥⎦⎤⎢⎣⎡-+⎪⎭⎫ ⎝⎛+++∑2222342121O S H•CmHn n m H CO ×10﹣2式中CO 、H 2、H 2O 、H 2S 、CmHn 、O 2——燃料中气体相应成分体积分数(%).3. 空气过剩系数及单位燃料实际空气供应量空气消耗系数а=0L 量单位燃料理论空气需要量单位燃料实际空气需要∂L 在理想情况下,а=1即能达到完全燃烧,实际情况下,а必须大于1才能完全燃烧。
а<1显然属不完全燃烧。
а值确定后,则单位实际空气需要量L а可由下式求得:L 0g =аgL 0以上计算未考虑空气中所含水分4. 燃烧产物量a.单位质量固体和液体燃料理论燃烧产物量(m 3/kg) 当а=1时,V 0=0.7L 0+0.01(1.867C+11.2H+0.7S+1.244M+0.8N)式中 M ——燃料中水分(%)。

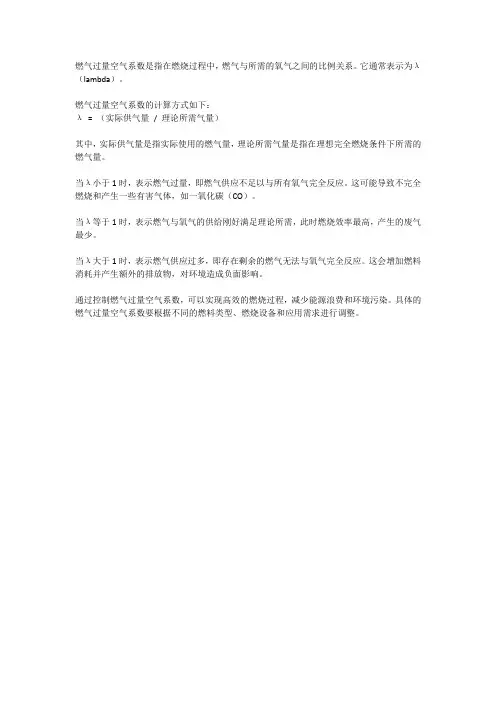

燃气过量空气系数是指在燃烧过程中,燃气与所需的氧气之间的比例关系。
它通常表示为λ(lambda)。
燃气过量空气系数的计算方式如下:
λ= (实际供气量/ 理论所需气量)
其中,实际供气量是指实际使用的燃气量,理论所需气量是指在理想完全燃烧条件下所需的燃气量。
当λ小于1时,表示燃气过量,即燃气供应不足以与所有氧气完全反应。
这可能导致不完全燃烧和产生一些有害气体,如一氧化碳(CO)。
当λ等于1时,表示燃气与氧气的供给刚好满足理论所需,此时燃烧效率最高,产生的废气最少。
当λ大于1时,表示燃气供应过多,即存在剩余的燃气无法与氧气完全反应。
这会增加燃料消耗并产生额外的排放物,对环境造成负面影响。
通过控制燃气过量空气系数,可以实现高效的燃烧过程,减少能源浪费和环境污染。
具体的燃气过量空气系数要根据不同的燃料类型、燃烧设备和应用需求进行调整。

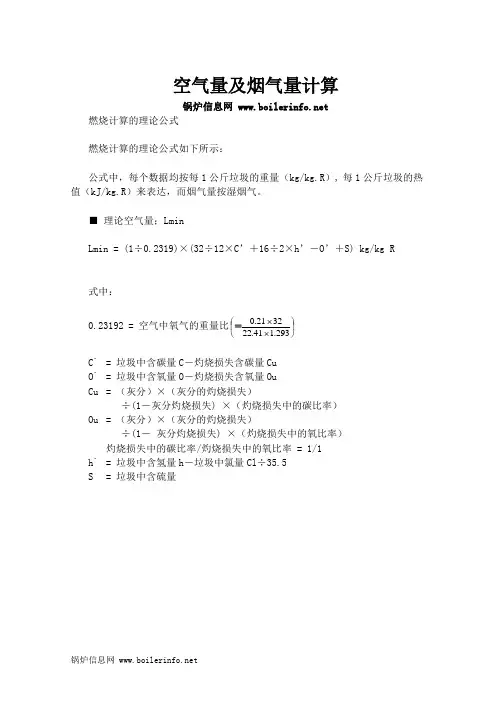

空气量及烟气量计算锅炉信息网 燃烧计算的理论公式燃烧计算的理论公式如下所示:公式中,每个数据均按每1公斤垃圾的重量(kg/kg.R ), 每1公斤垃圾的热值(kJ/kg.R )来表达,而烟气量按湿烟气。
■ 理论空气量;LminLmin = (1÷0.2319)×(32÷12×C ’+16÷2×h ’-O ’+S) kg/kg R式中:0.23192 = 空气中氧气的重量比⎪⎭⎫ ⎝⎛⨯⨯1.29322.41320.21=C` = 垃圾中含碳量C -灼烧损失含碳量Cu O` = 垃圾中含氧量O -灼烧损失含氧量Ou Cu = (灰分)×(灰分的灼烧损失)÷(1-灰分灼烧损失) ×(灼烧损失中的碳比率) Ou = (灰分)×(灰分的灼烧损失)÷(1- 灰分灼烧损失) ×(灼烧损失中的氧比率) 灼烧损失中的碳比率/灼烧损失中的氧比率 = 1/1 h` = 垃圾中含氢量h -垃圾中氯量Cl ÷35.5 S = 垃圾中含硫量■ 实际空气量;LL = (1+H)×(λ×Lmin) kg/kgR式中:λ= 不包括漏风的过量空气系数H = 绝对湿度(kg-H 2O/kg-干空气)■ 实际空气容积;VaVa = L ÷γ a Nm 3/kgR式中:Υa= 空气密度 = 1.293⎪⎪⎪⎪⎭⎫⎝⎛⨯++⨯3kg/Nm1822.411.293H 1H)(11.293=■ 一次风量;Lu 和二次风量;LoLu = 0.75×L kg/kgR Lo = 0.25×L kg/kgR■ 理论烟气量;GgminGgmin = (1-0.2319)×Lmin +44÷12×C ’+18÷2×h +64÷32×S kg/kgR■实际烟气量;GgGg = Ggmin+(λ-1)×Lmin+Lmin×H×λkg/kgR■实际烟气容积;VgVg = (λ-0.21)×Lmin÷1.293+22.41×(C’÷12+h÷2+w÷18+s÷32)+22.41Nm3/kgRLmin×H×λ×18■烟气中水分含量;Wg kg/kgR Wg = (9×h+w+Lmin×H×λ)÷Gg■干气体容积;VgdryVgdry = Vg-Gg×Wg×22.41÷18 Nm3/kgR■垃圾热值;LHV kJ/kg R■垃圾的显热;QrQr = Cw×tr×w+Cp×tr×(1-w) kJ/kgR式中:Cw = 垃圾中水分的比热(= 4.1868 kJ/kg·℃)tr = 垃圾温度Cp = 除水分之外物料的平均比热(= 1.256 kJ/kg·℃)■空气的显热;QaQa = ia×L×1/(1+H) kJ/kgR式中:ia = 空气的焓 kJ/kg■空气预热器的换热量Qa1 = (ia1-ia)×Lu×1/(1+H) kJ/kgR式中:ia1 = 空气预热器出口处空气的焓kJ/kg ■热灼减量Qc = 4.1868×8,100×Cu kJ/kgR式中:4.1868 x 8100 = 碳的热值■热熔渣;QhQh = Ch×th×A kJ/kgR式中:Ch = 灰的平均比热(= 0.837 kJ/kg·℃)th = 灰温度A = 灰量■辐射损失;OdQd = 0.02×LHV kJ/kgR ■炉膛出口处的烟气热值;QgQg = LHV+Qr+Qa+Qa1-(Qc+Qh+Qd) kJ/kgR。
焚烧理论计算书焚烧平衡计算在本项目中,所有设备的规格型号和尺寸大小均以第2节中提供的数据为准。
其中,回转窑焚烧温度需大于850℃,而二燃室焚烧温度则需大于1100℃。
锅炉参数方面,蒸汽压力为1.0Mpa,蒸汽温度为183℃,烟气出口温度为550℃。
给水温度按104℃计算,排污率为5%。
急冷塔参数方面,烟气进口温度为550℃,烟气出口温度为200℃,使用喷水降温。
1.1 工艺参数计算1.1.1 焚烧需要的理论空气量和燃烧产物计算废物完全焚烧需要的理论空气量和燃烧产物计算可通过反应方程式得出。
在完全焚烧的情况下,反应方程式如下:C + O2 = CO24H + O2 = 2H2O2N = N2S + O2 = SO22Cl = Cl22Cl2 + 2H2O = 4HCl + O2H2O = H2O理论空气量可通过元素气量计算得出,其中C、H、O、N的理论空气量分别为2.280Nm3/kg、1.267Nm3/kg、-0.167Nm3/kg、1.801Nm3/kg。
CO2、H2O、N2、SO2、HCl的理论燃烧产物分别为0.479Nm3/kg、0.532Nm3/kg、1.801Nm3/kg、0.092kg/kg、0.025kg/kg。
飞灰、灰渣、S、Cl、F、A、W的理论燃烧产物分别为0.117kg/kg、-0.023kg/kg、0.000kg/kg、3.474kg/kg、0.092kg/kg、0.025kg/kg、0.019kg/kg、0.024kg/kg、0.216kg/kg、-0.009kg/kg、-0.018kg/kg、0.000kg/kg、0.401kg/kg、0.000kg/kg、2.759kg/kg、0.479Nm3/kg、0.924Nm3/kg、0.025Nm3/kg、0.019Nm3/kg、0.024Nm3/kg、0.216Nm3/kg。
在标准状态下,完全燃烧需要的理论空气量为3.5Nm3/kg,完全燃烧后的烟气量为4.2Nm3/kg。
烟气量计算公式 Revised by Jack on December 14,2020燃料空气需要量及燃烧产物量的计算所有理论计算均按燃料中可燃物质化学当量反应式,在标准状态下进行,1kmol 反应物质或生成物质的体积按22.4m 3计,空气中氧和氮的容积比为21:79,空气密度为1.293kg/m 3。
理论计算中空气量按干空气计算。
燃料按单位燃料量计算,即固体、液体燃料以1kg 计算,气体燃料以标准状态下的1m 3计算。
单位燃料燃烧需要理论干空气量表示为L 0 g ,实际燃烧过程中供应干空气量表示为Ln g ;单位燃料燃烧理论烟气量表示为V 0,实际燃烧过程中产生烟气量表示为Vn;单位燃料燃烧理论干烟气量表示为V 0g ,实际燃烧过程中产生干烟气量表示为Vn g ;一、通过已知燃料成分计算1. 单位质量固体燃料和液体燃料的理论空气需要量(m 3/kg )L 0=(8.89C ++-)×10﹣2式中的C 、H 、O 、S ——燃料中收到基碳、氢、氧、硫的质量分数%。
2. 标态下单位体积气体燃料的理论空气需要量(m 3/m 3) L 0=⎥⎦⎤⎢⎣⎡-+⎪⎭⎫ ⎝⎛+++∑2222342121O S H•CmHn n m H CO ×10﹣2式中CO 、H 2、H 2O 、H 2S 、CmHn 、O 2——燃料中气体相应成分体积分数(%).3. 空气过剩系数及单位燃料实际空气供应量空气消耗系数а=0L 量单位燃料理论空气需要量单位燃料实际空气需要∂L 在理想情况下,а=1即能达到完全燃烧,实际情况下,а必须大于1才能完全燃烧。
а<1显然属不完全燃烧。
а值确定后,则单位实际空气需要量L а可由下式求得:L 0g =аgL 0以上计算未考虑空气中所含水分4. 燃烧产物量a.单位质量固体和液体燃料理论燃烧产物量(m 3/kg) 当а=1时,V 0=0.7L 0+(1.867C+++1.244M+式中 M ——燃料中水分(%)。

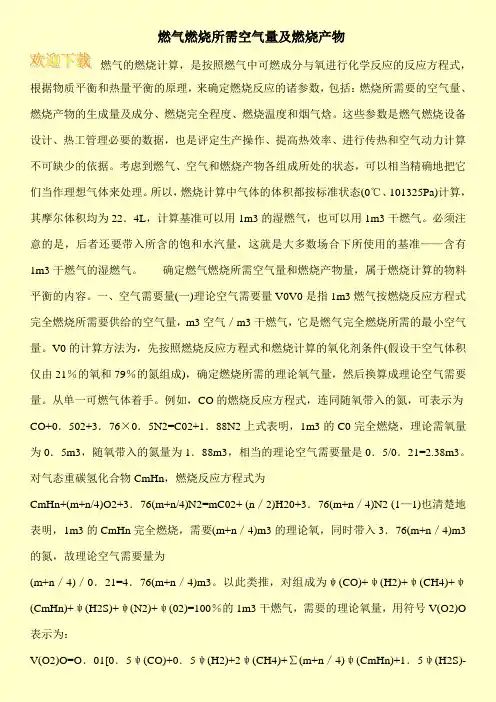

燃气燃烧所需空气量及燃烧产物燃气的燃烧计算,是按照燃气中可燃成分与氧进行化学反应的反应方程式,根据物质平衡和热量平衡的原理,来确定燃烧反应的诸参数,包括:燃烧所需要的空气量、燃烧产物的生成量及成分、燃烧完全程度、燃烧温度和烟气焓。
这些参数是燃气燃烧设备设计、热工管理必要的数据,也是评定生产操作、提高热效率、进行传热和空气动力计算不可缺少的依据。
考虑到燃气、空气和燃烧产物各组成所处的状态,可以相当精确地把它们当作理想气体来处理。
所以,燃烧计算中气体的体积都按标准状态(0℃、101325Pa)计算,其摩尔体积均为22.4L,计算基准可以用1m3的湿燃气,也可以用1m3干燃气。
必须注意的是,后者还要带入所含的饱和水汽量,这就是大多数场合下所使用的基准——含有1m3干燃气的湿燃气。
确定燃气燃烧所需空气量和燃烧产物量,属于燃烧计算的物料平衡的内容。
一、空气需要量(一)理论空气需要量V0V0是指1m3燃气按燃烧反应方程式完全燃烧所需要供给的空气量,m3空气/m3干燃气,它是燃气完全燃烧所需的最小空气量。
V0的计算方法为,先按照燃烧反应方程式和燃烧计算的氧化剂条件(假设干空气体积仅由21%的氧和79%的氮组成),确定燃烧所需的理论氧气量,然后换算成理论空气需要量。
从单一可燃气体着手。
例如,CO的燃烧反应方程式,连同随氧带入的氮,可表示为CO+0.502+3.76×0.5N2=C02+1.88N2上式表明,1m3的C0完全燃烧,理论需氧量为0.5m3,随氧带入的氮量为1.88m3,相当的理论空气需要量是0.5/0.21=2.38m3。
对气态重碳氢化合物CmHn,燃烧反应方程式为CmHn+(m+n/4)O2+3.76(m+n/4)N2=mC02+ (n/2)H20+3.76(m+n/4)N2 (1—1)也清楚地表明,1m3的CmHn完全燃烧,需要(m+n/4)m3的理论氧,同时带入3.76(m+n/4)m3的氮,故理论空气需要量为(m+n/4)/0.21=4.76(m+n/4)m3。
( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改燃气燃烧所需空气量及燃烧产物(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process燃气燃烧所需空气量及燃烧产物(标准版)燃气的燃烧计算,是按照燃气中可燃成分与氧进行化学反应的反应方程式,根据物质平衡和热量平衡的原理,来确定燃烧反应的诸参数,包括:燃烧所需要的空气量、燃烧产物的生成量及成分、燃烧完全程度、燃烧温度和烟气焓。
这些参数是燃气燃烧设备设计、热工管理必要的数据,也是评定生产操作、提高热效率、进行传热和空气动力计算不可缺少的依据。
考虑到燃气、空气和燃烧产物各组成所处的状态,可以相当精确地把它们当作理想气体来处理。
所以,燃烧计算中气体的体积都按标准状态(0℃、101325Pa)计算,其摩尔体积均为22.4L,计算基准可以用1m3的湿燃气,也可以用1m3干燃气。
必须注意的是,后者还要带入所含的饱和水汽量,这就是大多数场合下所使用的基准——含有1m3干燃气的湿燃气。
确定燃气燃烧所需空气量和燃烧产物量,属于燃烧计算的物料平衡的内容。
一、空气需要量(一)理论空气需要量V0V0是指1m3燃气按燃烧反应方程式完全燃烧所需要供给的空气量,m3空气/m3干燃气,它是燃气完全燃烧所需的最小空气量。
V0的计算方法为,先按照燃烧反应方程式和燃烧计算的氧化剂条件(假设干空气体积仅由21%的氧和79%的氮组成),确定燃烧所需的理论氧气量,然后换算成理论空气需要量。
从单一可燃气体着手。
例如,CO的燃烧反应方程式,连同随氧带入的氮,可表示为CO+0.502+3.76×0.5N2=C02+1.88N2上式表明,1m3的C0完全燃烧,理论需氧量为0.5m3,随氧带入的氮量为1.88m3,相当的理论空气需要量是0.5/0.21=2.38m3 。
