CMOS的设置(联想启天)复习课程

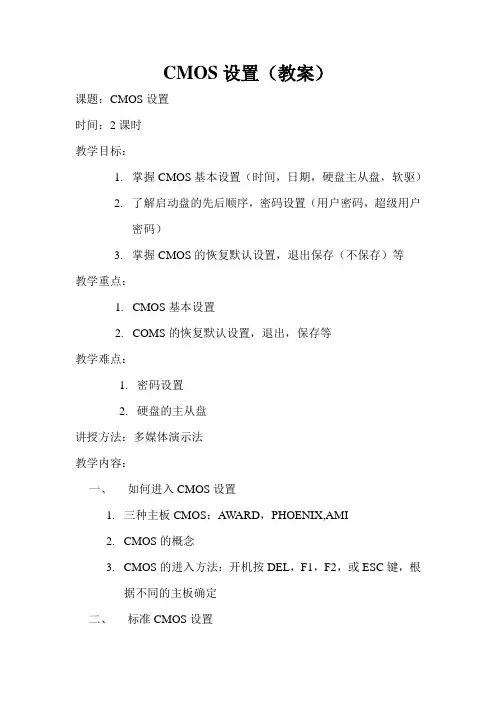

CMOS设置（教案）课题：CMOS设置时间：2课时教学目标：1.掌握CMOS基本设置（时间，日期，硬盘主从盘，软驱）2.了解启动盘的先后顺序，密码设置（用户密码，超级用户密码）3.掌握CMOS的恢复默认设置，退出保存（不保存）等教学重点：1.CMOS基本设置S的恢复默认设置，退出，保存等教学难点：1.密码设置2.硬盘的主从盘讲授方法：多媒体演示法教学内容：一、如何进入CMOS设置1.三种主板CMOS：AW ARD，PHOENIX,AMI2.CMOS的概念3.CMOS的进入方法：开机按DEL，F1，F2，或ESC键，根据不同的主板确定二、标准CMOS设置1.System Date：设置系统的日期2.System Time：设置系统的时间3.硬盘主从盘（Master 主，Slave从）4.软驱设置（Drive A/B）5.Halt on：系统加电自检出现错误信息三、高级CMOS设置BOOT DEVICE SELECT ：开机启动顺序（主要用于操作系统设置成CDROM）四、恢复默认设置（所做操作全部取消还原到系统原先设置）五、载入CMOS默认设置（保存所操作的选项）六、密码设置1.用户密码设置（SET USER PASSWORD）：按ENTER输入密码，再确认；如需要去除密码，只须在该选项按三下ENTER2.超级用户密码（SET SUPERVISOR PASSWORD）：操作与用户密码一样，但特别注意是：在SECURITY OPTION中把SETUP 改成SYSTEM七、SA VE AND EXIT（保存退出）八、EXIT WITHOUT SA VING（保存不退出）九、清除CMOS 参数1.硬件：拔电池2.软件debug。

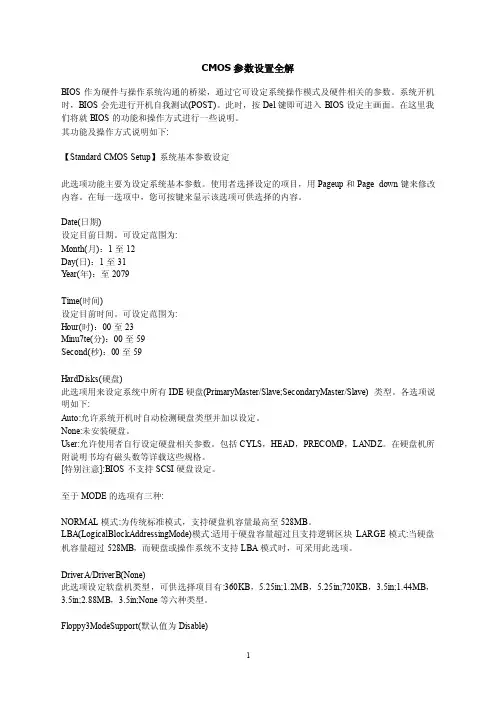

CMOS参数设置全解BIOS作为硬件与操作系统沟通的桥梁，通过它可设定系统操作模式及硬件相关的参数。

系统开机时，BIOS会先进行开机自我测试(POST)。

此时，按Del键即可进入BIOS设定主画面。

在这里我们将就BIOS的功能和操作方式进行一些说明。

其功能及操作方式说明如下:【Standard CMOS Setup】系统基本参数设定此选项功能主要为设定系统基本参数。

使用者选择设定的项目，用Pageup和Page down键来修改内容。

在每一选项中，您可按键来显示该选项可供选择的内容。

Date(日期)设定目前日期。

可设定范围为:Month(月)：1至12Day(日)：1至31Y ear(年)：至2079Time(时间)设定目前时间。

可设定范围为:Hour(时)：00至23Minu7te(分)：00至59Second(秒)：00至59HardDisks(硬盘)此选项用来设定系统中所有IDE硬盘(PrimaryMaster/Slave;SecondaryMaster/Slave) 类型。

各选项说明如下:Auto:允许系统开机时自动检测硬盘类型并加以设定。

None:未安装硬盘。

User:允许使用者自行设定硬盘相关参数。

包括CYLS，HEAD，PRECOMP，LANDZ。

在硬盘机所附说明书均有磁头数等详载这些规格。

[特别注意]:BIOS不支持SCSI硬盘设定。

至于MODE的选项有三种:NORMAL模式:为传统标准模式，支持硬盘机容量最高至528MB。

LBA(LogicalBlockAddressingMode)模式:适用于硬盘容量超过且支持逻辑区块LARGE模式:当硬盘机容量超过528MB，而硬盘或操作系统不支持LBA模式时，可采用此选项。

DriverA/DriverB(None)此选项设定软盘机类型，可供选择项目有:360KB，5.25in;1.2MB，5.25in;720KB，3.5in;1.44MB，3.5in;2.88MB，3.5in;None等六种类型。

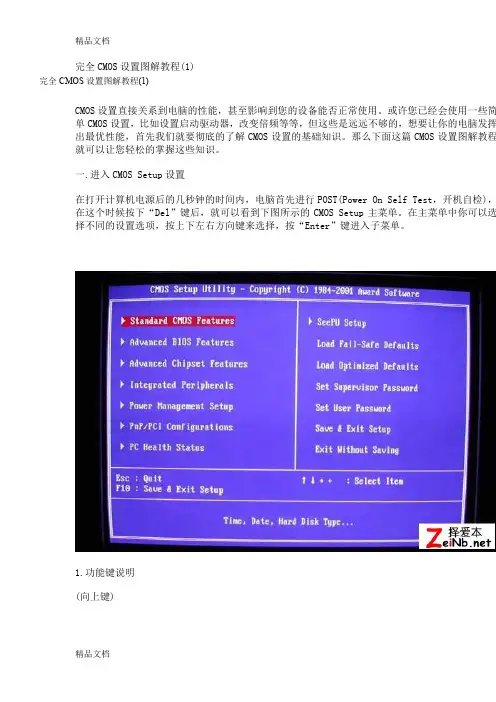

完全CMOS设置图解教程(1)完全CMOS设置图解教程(1)CMOS设置直接关系到电脑的性能，甚至影响到您的设备能否正常使用。

或许您已经会使用一些简单CMOS设置，比如设置启动驱动器，改变倍频等等，但这些是远远不够的，想要让你的电脑发挥出最优性能，首先我们就要彻底的了解CMOS设置的基础知识。

那么下面这篇CMOS设置图解教程就可以让您轻松的掌握这些知识。

一.进入CMOS Setup设置在打开计算机电源后的几秒钟的时间内，电脑首先进行POST(Power On Self Test，开机自检)，在这个时候按下“Del”键后，就可以看到下图所示的CMOS Setup主菜单。

在主菜单中你可以选择不同的设置选项，按上下左右方向键来选择，按“Enter”键进入子菜单。

1.功能键说明(向上键)移到上一个选项(向下键)移到下一个选项(向左键)移到左边的选项(向右键)移到右边的选项Enter键选择当前项目Esc键回到主画面，或从主画面中结束Setup程序Page Up或+键改变设置状态，或增加栏位中的数值内容Page Down或-键改变设置状态，或减少栏位中的数值内容F1功能键显示目前设置项目的相关说明F5功能键装载上一次设置的值F6功能键装载最安全的值F7功能键装载最优化的值F10功能键储存设置值并离开CMOS Setup程序2.子菜单说明请注意设置菜单中各项内容.如果菜单项左边有一个三角形的指示符号，表示若选择了该项子菜单，将会有一个子菜单弹出来.3.辅助说明当你在Setup主画面时，随着选项的移动，下面显示相应选项的主要设置内容。

当你在设置各个栏位的内容时，只要按下“F1”，便可得到该栏位的设置预设值及所有可以的设置值，如BIOS缺省值或CMOS Setup缺省值。

如果想离开辅助说明窗口，只须按“Esc”键即可。

二.Standard CMOS Features(标准CMOS功能设置)在Standard CMOS Features中，主要是为了设置IDE硬盘的种类，以顺利开机，除此之外，还要设置日期、时间、软驱规格及显示卡的种类。

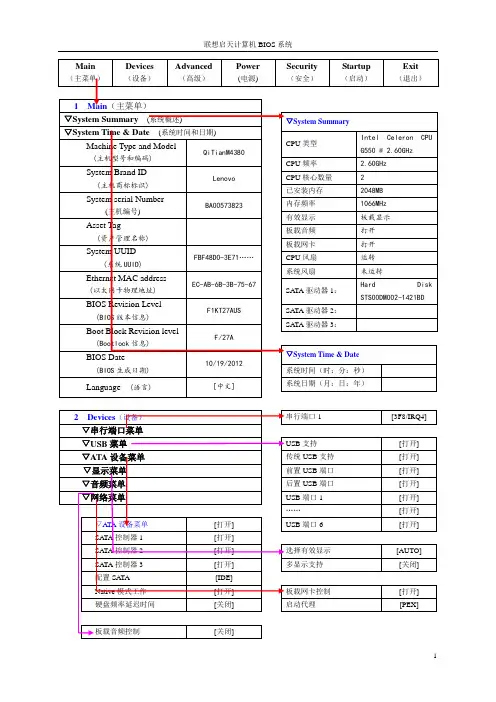

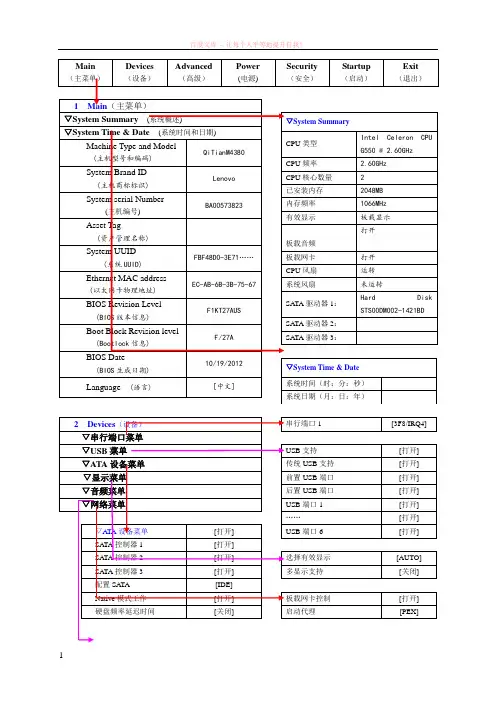

Main （主菜单）Devices（设备）Advanced（高级）Power(电源)Security（安全）Startup（启动）Exit（退出）1 Main（主菜单）▽System Summary (系统概述)▽System Time & Date (系统时间和日期)Machine Type and Model(主机型号和编码)QiTianM4380 System Brand ID(主机商标标识)Lenovo System serial Number(主机编号)BA00573823 Asset Tag(资产管理名称)System UUID(系统UUID)FBF48D0-3E71……Ethernet MAC address(以太网卡物理地址)EC-AB-6B-3B-75-67 BIOS Revision Level(BIOS版本信息)F1KT27AUS Boot Block Revision level(Bootlock信息)F/27A BIOS Date(BIOS生成日期)10/19/2012 Language (语言)[中文] ▽System SummaryCPU类型Intel Celeron CPUG550 @ 2.60GHz CPU频率 2.60GHzCPU核心数量 2已安装内存2048MB内存频率1066MHz有效显示板载显示板载音频打开板载网卡打开CPU风扇运转系统风扇未运转SA TA驱动器1：Hard DiskSTS00DM002-1421BD SA TA驱动器2：SA TA驱动器3：▽System Time & Date系统时间（时：分：秒）系统日期（月：日：年）2 Devices（设备）▽串行端口菜单▽USB菜单▽ATA设备菜单▽显示菜单▽音频菜单▽网络菜单▽ATA设备菜单[打开]SA TA控制器1 [打开]SA TA控制器2 [打开]SA TA控制器3 [打开]配置SA TA [IDE]Native模式工作[打开]硬盘频率延迟时间[关闭] 串行端口1 [3F8/IRQ4]USB支持[打开] 传统USB支持[打开] 前置USB端口[打开] 后置USB端口[打开] USB端口1 [打开] ……[打开] USB端口6 [打开]选择有效显示[AUTO] 多显示支持[关闭]板载网卡控制[打开] 启动代理[PEX]板载音频控制[关闭]3 Advanced（高级）▽CPU Setup (CPU菜单)CPU CRID Support [打开]Cpipset CRID Support [打开]C State Support (C State支持) [C1/C3/C6] CPU ID 206a7MicroCode Revision (MicroCode版本信息) 28EIST Support(Intel® Speedstep™技术)[打开]Core Multi-Processing(多核心处理功能)[打开]Exceute-Disabl Bit [打开]Intel® Virlualization技术[关闭]C1E Support (C1E支持) [打开]4 Power(电源)After Power Loss (系统掉电后处理) [Power Off] (关机)Enhanced Power On (增强的省电模式) [Disabled] (关闭)▽Automatic Power ON (唤醒配置菜单) Alarm Date(时钟日期)[mm/dd/yy]Alarm Day of Week (每周唤醒日期) [星期日]Wake on LAN（网卡唤醒）[Automatic](自动)Wake from PCI Modem(PCI调制解调器唤醒)[Primary](主要)Wake from serial port Ring(串口Ring唤醒[Primary]Wake from PCI Device(PCI设备唤醒)[Primary]Wake up on Alarm(时钟唤醒) [Disable]Startup Sequence(启动顺序) [Primary]Alarm Time(时钟时间)[hh:mm:ss](设定管理员密码)(输入) Set Power_On Password(设定开机密码)[Enter]Allow Flashing BIOS to a Previous. (允许更新到低版本的BIOS)[No] （否）Require Admin. Pass. When Flashing(当刷新BIOS提示输入管理员密码)[No] Require POP on Restart（重启是输入开机密码）[No] POP change by user(允许用户更改开机密码)[No] ▽FingerPrint Setup (指纹)▽Hard Disk Password (硬盘密码)▽System Event Log (系统事件日志)Chassis Intrusion Detection (机箱报警)[Disabled]Configuration change Detection (配置改变检查)[Disabled]▽Hard Disk Password (硬盘密码)SATA Drive 1 Password(硬盘1密码)[Enabled]Require HDD On(重启需要硬盘密码)[No]▽Security Erase HDD Data(安全擦除硬盘数据)Erase SATA Drive 1 Data(擦除SATA驱动器1数据)[Enter](输入)6 Startup （启动）▽Primary Boot Sequence (主要启动顺序)▽Automatic Boot Sequence (自动启动顺序)▽Error Boot Sequence (出错启动顺序)QuickBoot (快速启动)[Enabled] (打开) Boot Mode [Auto] (自动)Boot Priority [UEFI First] (UEF优先)Boot up Num-Lock Status (启动时Num-Lock状态) [On] (开)Keyboardless Operation(无键盘操作)[Enabled] Optionkeys Display(选项键显示)[Enabled]Optionkeys Display Style (选项键显示类型) [Normall] (一般)Startup Device Munu Prompt (启动设备菜单提示) [Enabled]▽Primary Boot SequenceNetwork1:SA TA1:SA TA2:SA TA3:Excluded from boot order:(未包含的启动顺序)USB FDD:SA TA1:SA TA2:SA TA3:▽Automatic Boot SequenceNetwork1:……Excluded from boot order:USB FDD:……7 Exit（退出）Save Change and Exit (保存并退出) Discard Change and Exit (不保存并退出) Load Optimal Defaults (加载系统优化值)▽Error Boot Sequence USB FDD:……Excluded from boot order: USB HDD:……CMOS帮助F1↑↓(选择条目)+/- (更改设置)F9 (恢复默认设置) Help Select Item Change Values Setup Defaults ESC ←→(选择菜单)Enter F10Exit Select Menu Select Sub Menu Save and Exit。

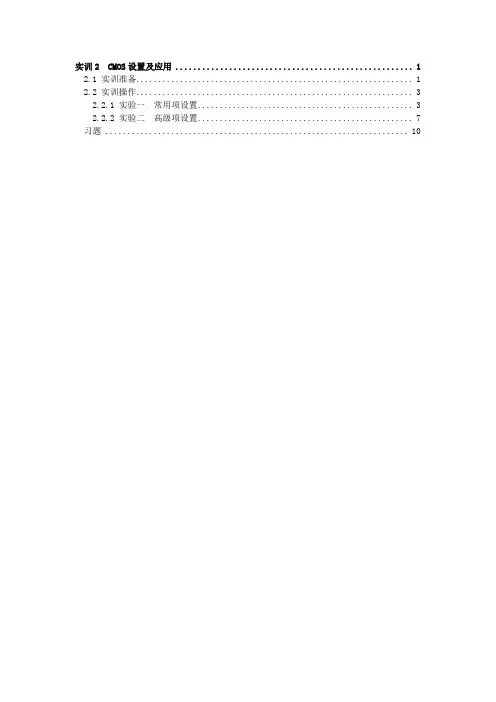

实训2 CMOS设置及应用 (1)2.1 实训准备 (1)2.2 实训操作 (3)2.2.1 实验一常用项设置 (3)2.2.2 实验二高级项设置 (7)习题 (10)实训2 CMOS设置及应用2.1 实训准备1、实训目标（1）了解CMOS设置主界面上各功能设置菜单项的含义，并熟悉常用项所在位置；（2）熟练掌握CMOS设置中常用项的设置方法，并能够合理进行配置。

2、实训环境一台具备Phoenix－Award BIOS程序的微型计算机3、实训要点CMOS参数设置是微机装配调试过程中必须掌握的一个重要步骤，该步骤完成的好坏将直接影响到微机的整体性能。

准确设置系统时间，对于正确检测硬盘信息，合理配置开机引导优先顺序，快速加载稳定系统参数设置，有效优化系统参数等CMOS参数设置中常用项设置方法的熟练掌握，将有助于合理调配微机的硬件资源，使其各部件发挥最大效能。

操作之前，应明确各项值的基本含义，能够熟练运用各控制键进出各界面并对各类参数进行设置。

练习过程中，应重点对常用项进行操作，非常用项可加以了解，严禁对不熟悉、易造成硬件故障的项值进行操作。

4、知识准备1）BIOS与CMOS简介BIOS和CMOS是相互关联又完全不同的两个概念。

BIOS（Basic Input/Output System）即基本输入输出系统，它是被固化在主板ROM芯片中的一组系统程序，包括微机系统最重要的BIOS基本输入输出中断服务程序，系统信息设置、开机上电自检程序和系统启动自举程序等内容。

BIOS为计算机提供了最底层、最直接的硬件控制。

CMOS（Complementary Metal Oxide Semiconductor）即互补金属氧化物半导体存储器，它是一种大规模应用于集成电路芯片制造的原料，这里特指集成在微机主板上的一块可读写的RAM芯片。

这一RAM芯片也称为CMOS芯片，它主要保存当前系统的硬件配置信息和用户对某些参数的设置。

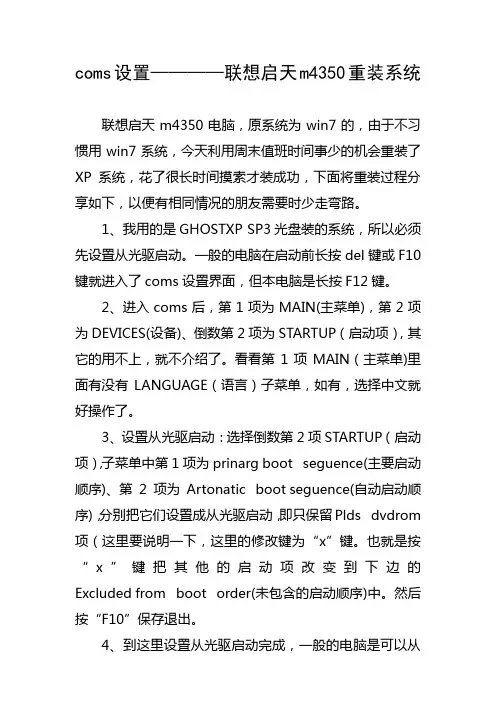

coms设置————联想启天m4350重装系统
联想启天m4350电脑，原系统为win7的，由于不习惯用win7系统，今天利用周末值班时间事少的机会重装了XP 系统，花了很长时间摸索才装成功，下面将重装过程分享如下，以便有相同情况的朋友需要时少走弯路。

1、我用的是GHOSTXP SP3光盘装的系统，所以必须先设置从光驱启动。

一般的电脑在启动前长按del键或F10键就进入了coms设置界面，但本电脑是长按F12键。

2、进入coms后，第1项为MAIN(主菜单)，第2项为DEVICES(设备)、倒数第2项为STARTUP（启动项），其它的用不上，就不介绍了。

看看第1项MAIN（主菜单)里面有没有LANGUAGE（语言）子菜单，如有，选择中文就好操作了。

3、设置从光驱启动：选择倒数第2项STARTUP（启动项），子菜单中第1项为prinarg boot seguence(主要启动顺序)、第2项为Artonatic boot seguence(自动启动顺序)，分别把它们设置成从光驱启动，即只保留Plds dvdrom项（这里要说明一下，这里的修改键为“x”键。

也就是按“x”键把其他的启动项改变到下边的Excluded from boot order(未包含的启动顺序)中。

然后按“F10”保存退出。

4、到这里设置从光驱启动完成，一般的电脑是可以从光驱重装系统了的。

如重装不成功请参考下篇《重装系统出现“parfifion sizes correcf”怎么办》。

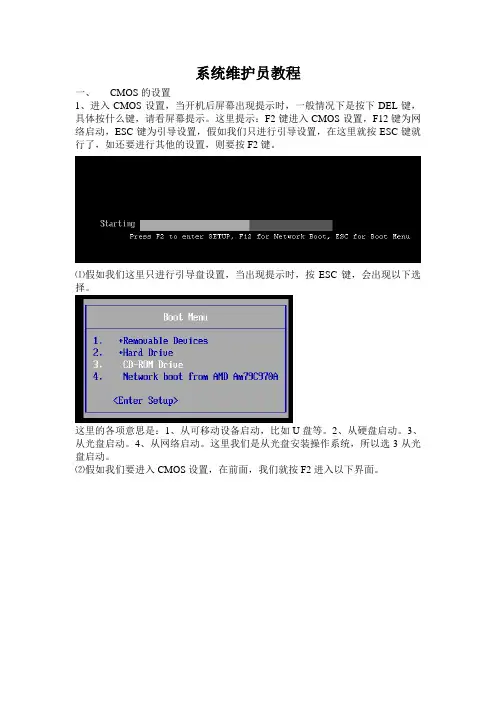

系统维护员教程
一、CMOS的设置
1、进入CMOS设置，当开机后屏幕出现提示时，一般情况下是按下DEL键，具体按什么键，请看屏幕提示。

这里提示：F2键进入CMOS设置，F12键为网络启动，ESC键为引导设置，假如我们只进行引导设置，在这里就按ESC键就行了，如还要进行其他的设置，则要按F2键。

⑴假如我们这里只进行引导盘设置，当出现提示时，按ESC键，会出现以下选择。

这里的各项意思是：1、从可移动设备启动，比如U盘等。

2、从硬盘启动。

3、从光盘启动。

4、从网络启动。

这里我们是从光盘安装操作系统，所以选3从光盘启动。

⑵假如我们要进入CMOS设置，在前面，我们就按F2进入以下界面。

设置完成后，要记得点YES保存。

二、系统的安装
1、将引导设置成从光盘启动
这里直接选择1即可。

了。

1、了解CMOS设置(一)在上一课，我们给一台什么软件都没装的电脑用最简单的方式安装了软件，相信大家已经有了一个整体的印象。

如果一不是新电脑，上面有很多软件也已经被删改得乱七八糟了，应该怎么来重新安装软件呢？从这节课开始，我们就把各种情况下的软件安装方法详细讲一讲。

在这一节里，我们集中处理有关基础设置的方法，包括简单的CMOS设置、硬盘分区及格式化、安装光驱驱动这四个部分。

CMOS实际上就是电脑主板上的一个具有记忆功能的部件，它是用来记录一些电脑的设置情况的。

如果你的计算机的CMOS设置不对，就可能会引起计算机不能启动，或者不能正常工作。

所以，CMOS的设置是至关重要的。

通常我们都要进行哪些CMOS设置呢？最常见的有：日期、时间、硬盘的大小，软驱类型，电脑从A盘启动还是C 盘启动是否设置密码等等。

电脑关机后，由主板上的电池给它供电，使它能记住这些设置。

等到下一次开机时，电脑就会按照CMOS的记录载入日期、时间、检测硬盘软驱、询问密码等。

2、了解CMOS设置(二)CMOS设置不是经常要进行的，它通常在电脑第一次使用时或者出厂前就设置好了，如果电脑没有什么大的变动，有时一二年都不用重新设置，但对于一些特殊情况就必须重新设置CMOS参数了。

比如：1 如果主板上的电池没电了，那CMOS原来记忆的设置就全丢失了，电脑就可能无法启动或者运行不正常，这时必须要全部重新设置；2 想改变A盘、C盘的启动顺序；3 想设置或更改开机密码；4 加一个或换一个硬盘，或者改变软驱设置等；5 有些电脑高手想调节一下高级参数的设置，好让电脑能运行得更好；6 安装其它硬件设备时，可能有些设置需要改变。

这些内容看着很难，其实特别简单，这里我们只介绍几项常用的或者特别有用的，主要是硬盘设置、软驱设置、A盘或C盘启动顺序设置、以及密码设置等。

至于CMOS的其它设置，如果你感兴趣，可以参看CMOS详解部分。

3、了解CMOS设置(三)那怎么进入CMOS设置呢？在开机时，屏幕上常有这样的提示，它是说“按DEL键进入CMOS设置”我们在这时候按键盘上的DEL键。

联想硬盘保护系统（edu）中的保护CMOS参数功能的使用注意事项及设置方法故障现象:联想硬盘保护系统功能中的保护CMOS参数功能使用注意事项及设置方法介绍。

解决方案:保护CMOS参数：如果您希望对计算机的CMOS参数进行保护，请选择此功能，CMOS保护的功能，可以防止CMOS参数被进行篡改的现象，从而及时恢复原CMOS参数值。

1、确定已经部署了硬盘保护应用并能正常实现保护功能（就是开机按F4点击过快速安装选项或是选择安装选项了）；2、开机按home按键，或是出现硬盘保护系统选择操作系统界面，按home按键，进入管理员菜单，输入保护系统密码，选择参数设置，在其它选项处，就能看到保护CMOS参数的选项了，将其勾选，点击确定，回到刚刚进入硬盘保护管理员菜单的界面，点击退出，直接按开关键关机；3、过程：A、home键管理员设置界面勾选完“保护CMOS参数”，退出管理员菜单并关机，再次开机按f1进入BIOS中，随便更改bios的设置选项，按F10保存退出；B、修改完并再保存完BIOS设置后，机器在开机自检界面会提示“CMOS is changed press key （HOME）to save”的信息，如果不按HOME按键，直接到硬盘保护系统选择系统界面或是直接进入系统，那么之前在BIOS中修改的操作不会生效，自检界面如图；C、如果想保存之前在BIOS中修改的选项，那么在出现“CMOS is changed press key （HOME）to save”信息时，按HOME按键会出现保存、恢复和取消三个选项，点击保存按钮，出现保护系统下的“请输入管理员密码“的界面，输入硬盘保护密码，点击确定即可保存下之前在bios中修改的内容；注意：经过测试得知，这个保护CMOS参数，不对BIOS中的硬盘密码功能起作用，因硬盘密码保存在硬盘中，因此不受保护，BIOS 中设置完硬盘密码后，开机自检时没有出现“CMOS is changed！press key （HOME） to save”的信息，直接出现了硬盘保护选择系统的界面，关机再次开机就会出现输入硬盘密码的提示界面了，也就是说设置了硬盘密码后就直接生效了，更改其它设置会有cmos更改的提示信息。

《基本CMOS的设置》课堂实录【中图分类号】G670精彩实录在正式上课前，预先将学生按6个人一组进行分组，全班分为7组，每个小组选出动手能力强的组长一名，负责电脑、拆装工具的的领取。

精彩时刻一：做中学、学中做通过情境的创设使学生通过这堂课确立学习的目标，明确思维方向，产生强烈的探究兴趣和欲望，驱动学生去主动思考、寻找自己以前所掌握与学过的知识。

引导学生自主探索、充分展示其思维方法及过程，通过分析、判断、补充，促使各种见解、观点、意见，趋于丰富与完善。

揭示知识规律和解决问题的方法、途径，培养学生分析、处理计算机故障问题的能力，从而达到教学目的。

师：请每一位同学在标准CMOS的设置中，练习如何更改时间？如何更改日期？如何查看硬盘数据？在标准设置里你还知道了什么？学生带着问题去思考、去实践操作，然后学生演示操作，老师小结，从而掌握知识。

设计意图：“做中学，学中做”就是要自己动手，在实践中观察和思考，需要有一双敏锐的眼睛和始终思考的心灵，以悟得新知，活学活用。

利用“做中学，学中做”在于把间接的经验和知识还原为活的、有实用价值的知识，有利于知识牢固的掌握。

精彩时刻二：情景教学法CMOS的故障分析：安排二位同学，一位扮演电脑公司计算机技术维修人员，另一位扮演计算机出现了故障急需维护的顾客。

顾客：你好，我的计算机出现了问题。

维修：什么问题？顾客：我的计算机每次开机时间总是不准确，明明重新设置好了，可是第二天再启动却发现时间又不准了，是不是中病毒了？我听别人说主板坏了，要换主板的。

维修：我来看看。

打开机器，启动后。

维修：你的电脑不是中病毒了，是CMOS的电池没电了，只要更换电池就行了。

顾客：那要多少钱啊？维修：5元钱就能搞定了。

顾客：谢谢！老师点评：CMOS电池没有电的情况下，会出现时间不准确的故障现象。

设计意图：通过情境教学法，教师要做的就是帮助和观察学生在具体的CMOS故障维修操作过程中出现的问题及纰漏，并加以指导与纠正。
