聚丙烯接枝马来酸酐机理

聚丙烯水相接枝马来酸酐反应及产物应用的研究的开题报告题目：聚丙烯水相接枝马来酸酐反应及产物应用的研究1. 研究背景及意义聚丙烯作为一种广泛应用的合成聚合物，在塑料、纺织、医疗、包装等领域都有着重要的应用。

然而，由于其两亲性较低，在一些应用中需要更好的表面活性和亲水性。

因此，对于聚丙烯进行功能化改性，制备性能更优异、多样化的材料，具有重要的研究意义和应用价值。

马来酸酐是一种常见的反应单体，具有良好的亲水性和化学活性。

将马来酸酐接枝在聚丙烯上，可以增加聚丙烯的表面活性和亲水性，从而拓展其应用范围。

然而，由于聚丙烯的疏水性，其水相接枝反应比较困难，需要寻找合适的反应条件和方法。

因此，本研究旨在探究聚丙烯水相接枝马来酸酐反应的最优条件，并对其产物进行表征和应用研究，为制备高性能、多功能的聚丙烯材料提供新的思路和方法。

2. 研究内容与方法本研究的主要内容包括：（1）寻找聚丙烯水相接枝马来酸酐反应的最优条件，包括反应温度、反应时间、单体用量、引发剂用量等参数的影响。

（2）对接枝产物进行表征，包括峰值表征、红外光谱分析、核磁共振分析等。

（3）评价接枝材料的性能，包括表面活性测定、亲水性测定、抗菌性能测定等。

本研究将采用以下方法：（1）聚丙烯水相接枝马来酸酐反应的实验设计和操作，通过响应面法等方法寻找最优反应条件。

（2）对接枝产物进行峰值表征、红外光谱分析、核磁共振分析等表征方法，确定接枝产物的结构和化学组成。

（3）评价接枝材料的性能，包括表面活性测定、亲水性测定、抗菌性能测定等方法，探究其性能与聚丙烯、马来酸酐、引发剂等因素的关系。

3. 预期研究结果与创新点本研究预期能够得到以下研究结果：（1）掌握聚丙烯水相接枝马来酸酐反应的最优条件，实现高效制备接枝材料。

（2）得到具有一定结构和化学组成的接枝产物，并对其进行系统表征。

（3）探究接枝材料的性能与制备条件、结构、化学组成等因素的关系，为接枝材料的设计和应用提供理论依据和实验支持。

聚丙烯接枝马来酸酐的研究以聚丙烯接枝马来酸酐的研究为标题，写一篇文章。

一、引言聚丙烯是一种常用的工程塑料，具有良好的物理和化学性质，在工业应用中得到了广泛的应用。

然而，由于聚丙烯的表面性质相对较差，导致其在某些特定的应用领域存在一些局限。

为了改善聚丙烯的性能，研究人员开始探索将聚丙烯接枝其他化合物的方法。

本文将重点介绍聚丙烯接枝马来酸酐的研究进展。

二、聚丙烯接枝马来酸酐的制备方法聚丙烯接枝马来酸酐的制备方法主要包括热引发法、辐射引发法和化学引发法三种。

1. 热引发法热引发法是将聚丙烯与马来酸酐混合，并在高温条件下进行加热反应。

通过热引发剂的作用，马来酸酐分子中的双键被打开，与聚丙烯发生共价键结合，从而实现聚丙烯接枝马来酸酐的制备。

2. 辐射引发法辐射引发法是利用辐射源（如γ射线或电子束）引发聚丙烯与马来酸酐的接枝反应。

辐射引发法具有反应速度快、操作简便等优点，但也存在辐射源的选择和剂量控制等问题。

3. 化学引发法化学引发法是通过在聚丙烯中添加引发剂，使其与马来酸酐发生接枝反应。

化学引发法具有反应条件温和、反应选择性好等优点，但也需要对引发剂的选择和反应条件进行合理控制。

三、聚丙烯接枝马来酸酐的应用聚丙烯接枝马来酸酐在工业应用中具有广阔的前景。

它可以作为优良的增塑剂，以提高聚丙烯的柔韧性和耐热性能。

此外，聚丙烯接枝马来酸酐还可以作为表面改性剂，用于改善聚丙烯的润湿性和粘附性，提高其与其他材料的黏接性。

在电子工业中，聚丙烯接枝马来酸酐还可以作为导电材料，用于制备导电聚丙烯复合材料。

四、聚丙烯接枝马来酸酐的优势和挑战聚丙烯接枝马来酸酐具有许多优势，如制备方法简单、成本低廉、性能可调等。

同时，聚丙烯接枝马来酸酐的研究也面临一些挑战。

例如，如何控制接枝反应的程度和位置是一个难题，因为聚丙烯中的丙烯基团分布不均匀。

此外，聚丙烯接枝马来酸酐的稳定性和耐久性也需要进一步研究和改进。

五、结论聚丙烯接枝马来酸酐作为一种新型的功能性材料，在工业应用中具有广泛的潜力。

马来酸酐接枝聚丙烯中的酸酐含量测定方法1．测试原理返滴定法滴定：利用酸碱中和原理先准确称取一定量的PP-g-MAH置于锥形瓶中加入过量的碱标准溶液加热使接枝物上的马来酸酐完全被中和然后用酸标准溶液滴定出过量的碱计算出马来酸酐的含量从而得出接枝率2 . 主要原料及试剂PP-g-MAH：企业自制KOH: 分析纯二甲苯：分析纯丙酮：分析纯盐酸：分析纯异丙醇: 分析纯无水乙醇: 分析纯邻苯二甲酸氢钾：分析纯3. 主要仪器及设备锥形瓶100mL移液管5ml 10mL容量瓶250mL酸碱滴定管50mL电子自动天平( 1/ 10000精度)加热套万用可调电炉真空烘箱冷凝管4. 试样制备制得PP-g-MAH 放入抽滤漏斗中进行抽滤除去二甲苯等液体后干燥再用丙酮反复浸泡直到浸泡溶剂颜色不再变化为止然后在90℃下烘干并冷却得粗接枝物称取约4g粗接枝物PP-g-MAH与200m L二甲苯一并加入500mL蒸馏瓶中加热溶解回流4h 冷却后加入丙酮(约200mL)摇匀静置沉淀后过滤再用丙酮洗涤一次将过滤物放入90℃烘箱中干燥8 h 冷却得精制接枝物PP-g-MAH5. 标准溶液的配制和标定5.1 KOH -乙醇标准溶液( 0.05 mol/L ) 的配制(GBT601-2002)用天平称取0.6g KOH固体加入适量的蒸馏水(约1.0ml)溶解倒入200ml的容量瓶中加乙醇（95%）至刻度处摇匀然后用邻苯二甲酸氢钾进行标定用天平准确称取已干燥的邻苯二甲酸氢钾0.075g左右置于锥形瓶中加约20ml无二氧化碳的水充分溶解后加入2滴酚酞指示剂（10g/L）用KOH标准液进行滴定至粉红色同时作空白滴定试验根据消耗KOH -乙醇标准液的体积计算出KOH标准液的浓度滴定3 次取平均值5.2 HCl-异丙醇标准溶液( 0 .05 mol/L) 的配制（GBT601-77）准确量取100ml 0.1N浓度盐酸-异丙醇标准溶液（MINIC CHEMICAL YANCHENG公司）倒入200ml体积的容量瓶中用异丙醇稀释至刻度线后摇匀后进行标定准确称取烘干至质量恒定的无水碳酸钠0.0500g 溶于25mL蒸馏水中。

聚丙烯/马来酸酐接枝聚丙烯/超细云母的界面增容及其断面形态研究吴　唯,　邓发金(华东理工大学石油化工学院,上海201512)摘　要:针对PP /云母相界面缺乏亲和力,云母对PP 力学性能改善不明显的缺陷,采用偶联剂KH-570与PP-g -M AH 并用的技术对超细云母进行表面处理并与PP 共混增容。

结果表明,云母能同时有效提高PP 的强度、模量、硬度和冲击强度。

其中,由于PP-g-M AH 导致的界面强度提高和界面层厚度增加,使K H -570与PP -g -M AH 并用的PP /PP -g -M AH /云母-4#材料比单用KH -570的PP/云母-4#材料的改性效果更加明显。

同时发现,云母对PP 的结晶过程具有较明显的成核作用,使改性PP 的结晶温度和熔融温度提高。

关键词:聚丙烯;云母;马来酸酐接枝聚丙烯;增容;界面;断面中图分类号:TQ 320.64 文献标识码:A 文章编号:0367-6358(2001)01-0019-05修稿日期:2000-10-21作者简介:吴　唯(1958～),男,博士,副教授,主要从事新型高分子材料结构、加工工程和开发研究工作。

该文部分工作在德国Univ er-sity Erlangen-Nu rnberg 完成。

Study on the Interfacial Compa tibilization and Sectio n M orph ologyof PP /PP-g-M A H /Superfin Mica BlendW U W ei,　DEN G Fa-jin(Petrochemica l Institute ,East China Un iversity of Science an d Technology ,Sh anghai 201512,China )Abstract:In view o f lacking affinity betw een PP and mica the pro perty improving o f PP by mica is no t defi-nite.The superfine mica w as treated with coupling ag ent K H-570and the PP/mica w ere com patibilized by PP-g-M AH .Results sho wed that,streng th ,modulus,hardness and to ugh ness o f PP w ere raised efficient-ly and simultaneously .As a result of increasing the interfacia l streng th a nd the interfacial layer thickness by PP-g-M AH,the m echa nical pro perties of PP/PP-g-M AH /mica w ere better than that of PP /mica when the mica was dispo sed with KH-570.Furthermo re,the mica possessed obv ious nucleation effect o n the crysta llizatio n process of PP,thus the crystallizatio n temperature and the melting tem perature of the modi-fied PP were increased .Key words :polypropylene ;mica;PP-g-M AH ;co mpa tibiliza tion;interfacial structure;sectio n 在众多聚丙烯(PP )工程化改性研究中,采用具有高刚性、高硬度、平面不翘曲、热变形温度高以及能二维增强的云母作为改性填料,近年来多有报道[1～3]。

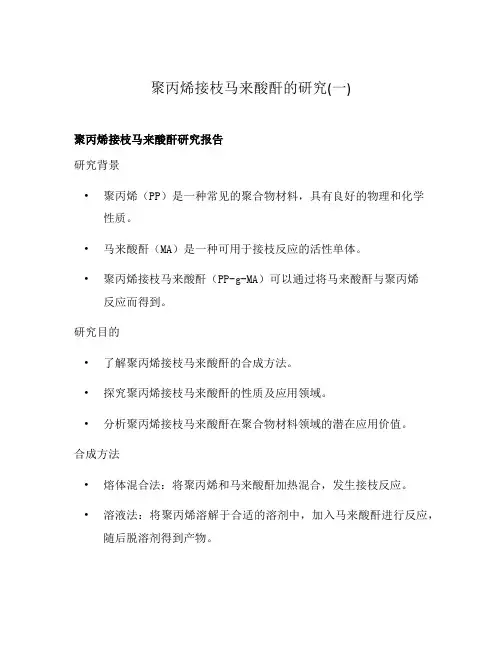

聚丙烯接枝马来酸酐的研究(一)聚丙烯接枝马来酸酐研究报告研究背景•聚丙烯（PP）是一种常见的聚合物材料，具有良好的物理和化学性质。

•马来酸酐（MA）是一种可用于接枝反应的活性单体。

•聚丙烯接枝马来酸酐（PP-g-MA）可以通过将马来酸酐与聚丙烯反应而得到。

研究目的•了解聚丙烯接枝马来酸酐的合成方法。

•探究聚丙烯接枝马来酸酐的性质及应用领域。

•分析聚丙烯接枝马来酸酐在聚合物材料领域的潜在应用价值。

合成方法•熔体混合法：将聚丙烯和马来酸酐加热混合，发生接枝反应。

•溶液法：将聚丙烯溶解于合适的溶剂中，加入马来酸酐进行反应，随后脱溶剂得到产物。

性质研究•物理性质：聚丙烯接枝马来酸酐具有类似聚丙烯的物理性质，如熔点、拉伸强度等。

•化学性质：聚丙烯接枝马来酸酐中的马来酸酐基团可以与其他官能团发生反应，如与胺反应形成酰胺键。

•表面性质：聚丙烯接枝马来酸酐的表面含有极性基团，使其在界面上具有优异的粘接性能。

应用前景•功能性聚合物材料：聚丙烯接枝马来酸酐可作为改性剂，提高聚合物的性能，如增强聚合物的粘附性、耐溶剂性等。

•界面改性剂：聚丙烯接枝马来酸酐可作为界面活性剂，用于聚合物共混体系的制备。

•降解材料：通过聚丙烯接枝马来酸酐的结构调控，可以制备出具有可控降解性能的聚合物材料。

结论•聚丙烯接枝马来酸酐是一种重要的功能性聚合物材料。

•聚丙烯接枝马来酸酐具有良好的物理、化学性质以及各种应用前景。

•未来的研究方向可包括进一步探究聚丙烯接枝马来酸酐的合成方法和结构调控，以及在特定应用领域的深入研究。

以上为《聚丙烯接枝马来酸酐研究报告》的简要内容，具体内容请参阅完整报告。

聚丙烯(PP)与极性单体的化学接枝已有大量的研究报道，但迄今为止，仍有一些问题没有得到很好解决，其中包括PP在接枝过程中发生严重降解以及接枝率偏低的问题。

PP在接枝过程中容易发生降解。

降解反应也影响到马来酸酐(MAH)与PP接枝。

为了抑制PP接枝过程中的降解，目前人们采用的主要做法是加入具有供电子性的化合物如苯乙烯、丙烯酰胺等作为第二单体，通过这些单体与PP大分子自由基的优先反应来抑制β-断链，但大多数情况下抑制降解的效果并不理想。

试验探索了在PP熔融接枝MAH过程中加入多烯化合物来抑制PP降解的方法。

一方面利用多烯化合物与PP大分子自由基之间的快速反应来抑制β-断链，同时利用其多个双键与大分子自由基的反应形成偶合扩链，从而对PP的降解起到抑制作用。

1 试验部分1.1 主要原料PP粉料，045-2，熔体流动速率(MFR)4.5g/10min，金陵石化股份有限公司塑料厂；MAH，工业品，常州曙光化工厂；过氧化物引发剂2，5-二甲基-2，5-双叔丁基过氧己烷，TX101(下文中以TX101代替该引发剂)，有效质量分数92％，天津诺贝尔阿克苏公司；酚类抗氧剂Irganox1010，第二单体：苯乙烯(St)、二乙烯基苯(DVB)、双马来酰亚胺(BMI)、二丙二醇二丙烯酸酯(DPGDA)、三羟甲基丙烷三甲基丙烯酸酯(TMPTA)，均为工业品，均市售。

1.2 仪器设备双螺杆挤出机，TE-34，长径比28，螺杆直径34mm，南京科亚；傅立叶变换红外光谱仪，Av-Atar 370，美国Nicolet公司；熔体流动速率测试仪，XLR-400，吉林大学科教仪器厂；平板硫化机，XLB-D，上海第一橡胶机械厂。

1.3 试验方法1.3.1 PP的熔融接枝将PP粉料、接枝单体，过氧化物引发剂和其他助剂在高速分散机中混合均匀，使用双螺杆挤出机进行熔融挤出接枝，挤出温度为170-210℃，物料在挤出机中停留时间约100s。

接枝物经造粒、干燥后备用。

工程师园地文章编号:1002-1124(2005)10-0062-02 马来酸酐熔融接枝聚丙烯的研究王　丽,赵　伟(大庆华科股份有限公司,黑龙江大庆163311) 摘　要:在双螺杆挤出机上研制马来酸酐(M AH )接枝的聚丙烯(PP )。

主要讨论了聚丙烯(PP )与马来酸酐(M AH )在熔融挤出反应中,引发剂DCP 、M AH 的用量以及反应温度、物料的停留时间对接枝物的影响。

关键词:聚丙烯;马来酸酐;接枝改性中图分类号:T Q32511 文献标识码:AStudy on reactive extrusion for grafting of m aleic anhydrideon polypropyleneW ANGLi ,ZH AO Wei(Daqing Huake C o.Ltd.,Daqing 163311,China ) Abstract :The article studied that maleicanhydride (M AH )grafted polypropylene (PP )in one pair of screw extrud 2er.I t discussed mainly the application of initiator DCP and M AH in melting reaction and the in fluence of graft copolymer at different tem perature and different reaction time.K ey w ords :polypropylene ;maleicanhydride ;m odify grafting收稿日期:2005-08-20作者简介:王丽(1979-),女,助理工程师,2002年毕业于黑龙江大学化学工程与工艺专业,现从事研发质检工作,曾获企业年度论文三等奖,取得全国质量专业技术人员职业资格。

聚烯烃接支马来酸酐epdm-g-mah的熔点-概述说明以及解释1.引言1.1 概述概述：聚烯烃接支马来酸酐EPDM-G-MAH是一种特殊的聚合物材料，具有许多引人注目的特性和广泛的应用前景。

EPDM-G-MAH是由聚合物EPDM（乙烯-丁二烯-甲基丙烯酸酯）和马来酸酐（MAH）接枝而成的。

马来酸酐在聚烯烃链上的接支改变了EPDM的化学结构，赋予了EPDM-G-MAH一些独特的性质。

EPDM是一种优异的弹性体，在高温、低温和各种化学物质环境下都有出色的耐久性和耐化学腐蚀性能。

EPDM-G-MAH通过接枝马来酸酐，不仅保留了EPDM的优异性能，还能在其表面引入一定量的极性马来酸酐功能基团。

这些功能基团使EPDM-G-MAH能够与其他材料和填料更好地相容，并提高了其在胶黏剂、橡胶制品和复合材料等领域的应用价值。

本文旨在研究EPDM-G-MAH的熔点特性及其对材料性能的影响。

熔点是聚合物溶解或熔化的温度，它直接影响着材料的加工性能和性能稳定性。

了解EPDM-G-MAH的熔点对于优化材料的加工过程、提高材料的耐热性能以及预测材料在复杂环境中的稳定性具有重要意义。

本文将首先介绍EPDM-G-MAH的特性，包括其导电性、热稳定性、机械性能和化学稳定性等方面的研究成果。

然后，将详细描述EPDM-G-MAH的制备方法，包括聚合反应、接枝反应和改性方法等。

接着，将对EPDM-G-MAH的熔点进行实验研究，并分析熔点与材料性能的关系。

最后，通过总结分析，得出本文的结论，并展望EPDM-G-MAH 在未来的应用前景。

通过对EPDM-G-MAH的熔点特性的深入研究，我们期望能够为该材料的合理设计和应用提供科学依据，为拓展其在工业领域的应用做出贡献。

1.2文章结构文章结构部分可以描述文章的整体布局和主要内容，以引导读者了解文章的组织结构。

以下是可能的内容：文章结构：本文共分为引言、正文和结论三个部分。

具体结构如下：1. 引言1.1 概述在这部分，将介绍聚烯烃接支马来酸酐EPDM-G-MAH的基本概念和相关背景知识。

聚丙烯接枝马来酸酐的研究聚丙烯接枝马来酸酐是一种重要的功能材料，具有广泛的应用前景。

本文将围绕聚丙烯接枝马来酸酐的研究展开，从合成方法、物化性质和应用领域等方面进行探讨。

一、合成方法聚丙烯接枝马来酸酐的合成方法主要有两种：化学合成和辐射引发合成。

化学合成主要通过将丙烯与马来酸酐在一定条件下进行共聚反应得到。

该方法操作简单、成本低廉，适用于大规模生产。

然而，该方法合成的产物分子量较低，分子结构较不规则，限制了其在某些领域的应用。

辐射引发合成是利用辐射源诱导丙烯和马来酸酐共聚反应。

该方法可以获得高分子量、分子结构较规则的产物，具有更好的性能和更广泛的应用前景。

但辐射源的选择和剂量的控制对合成产物的质量和产率有着重要影响，需要精确控制实验条件。

二、物化性质聚丙烯接枝马来酸酐具有良好的热稳定性、溶解性和吸水性。

其热稳定性主要取决于聚丙烯主链和马来酸酐侧链的结构。

较高的热稳定性使其能够在高温条件下进行加工和应用。

溶解性方面，聚丙烯接枝马来酸酐在水中具有良好的溶解性，可以形成高分散度的溶液，便于进一步加工。

吸水性方面，聚丙烯接枝马来酸酐具有较高的亲水性，可以吸附水分子，形成水凝胶。

这种性质使其在生物医学、涂料和纺织等领域具有广泛的应用。

三、应用领域聚丙烯接枝马来酸酐在多个领域具有广泛的应用前景。

1. 生物医学领域：聚丙烯接枝马来酸酐可以作为药物缓释材料，通过控制其溶解度和降解速度，实现对药物的缓慢释放，提高药物疗效和减少毒副作用。

此外，聚丙烯接枝马来酸酐还可以用于制备人工骨骼和修复组织等方面。

2. 涂料领域：聚丙烯接枝马来酸酐可以用于制备具有优异性能的水性涂料，具有良好的附着力和耐腐蚀性能，同时还能提高涂料的流变性能和稳定性。

3. 纺织领域：聚丙烯接枝马来酸酐可以用于改性纤维的制备，通过将其接枝到纤维表面，改善纤维的亲水性和染色性能，提高纤维的耐久性和舒适性。

4. 环境领域：聚丙烯接枝马来酸酐可以用作水处理剂，通过与水中的污染物发生化学反应或物理吸附作用，实现对水质的净化和处理。

马来酸酐-苯乙烯多组分单体熔融接枝聚丙烯的机理研究李颖;谢续明【期刊名称】《高等学校化学学报》【年(卷),期】2000(21)4【摘要】用单螺杆挤出机研究了马来酸酐(MAH)-苯乙烯(St)对聚丙烯(PP)的多组分单体自由基熔融接枝体系. 研究结果表明, 用St作共单体能够显著提高MAH的接枝率. 讨论了St用量、引发剂用量对接枝反应的影响, 发现当两种单体物质的量比约为1∶1时, 接枝物的接枝率最高, 熔体流动速率(MFR)也最大. 通过对反应机理的探讨, 认为St和MAH的相互作用或反应在接枝反应中起到了重要的作用. 在自由基的作用下, St可与MAH反应生成St-MAH共聚物(SMA), 该共聚物对PP的接枝可大幅度提高MAH的接枝率. 当两种单体的物质的量比约为1∶1时, 体系中的接枝反应主要以SMA对PP大分子自由基的接枝为主, 因此接枝物的接枝率较高. 当MAH单体用量多于St单体时, 一部分MAH单体与St反应生成SMA, 另一部分可直接与PP大分子自由基进行接枝反应;当St单体用量多于MAH单体时, 除与MAH反应生成SMA之外的St单体可先与PP大分子自由基反应, 并起到稳定PP自由基的作用, 这时接枝物的MFR较小, 亦即接枝物的MFR与体系中可进行接枝反应的活性种数目有关.【总页数】6页(P637-642)【作者】李颖;谢续明【作者单位】清华大学化工系高分子研究所,教育部先进材料重点实验室,聚合物成型装备国家工程研究中心,北京,100084;清华大学化工系高分子研究所,教育部先进材料重点实验室,聚合物成型装备国家工程研究中心,北京,100084【正文语种】中文【中图分类】O631.1【相关文献】1.马来酸酐-苯乙烯多单体熔融接枝EVA的研究 [J], 叶苗;谢续明2.聚丙烯熔融接枝马来酸酐和苯乙烯的研究 [J], 张心亚;傅和青;黄洪;陈焕钦3.苯乙烯存在下马来酸酐熔融接枝聚丙烯的研究 [J], 张才亮;许忠斌;冯连芳;王嘉骏;顾雪萍4.苯乙烯／二乙烯苯协助马来酸酐熔融接枝聚丙烯研究 [J], 祝宝东;王鉴;李红伶;董维超;董群5.马来酸酐-苯乙烯熔融接枝聚丙烯的影响因素及其性能研究 [J], 谢续明;李颖;张景春;杨讯因版权原因，仅展示原文概要，查看原文内容请购买。
