手机主板检验识别

手机主板外观检验标准引言手机主板是手机的核心组件之一，它承载着手机的电路、芯片和连接器等重要元件。

为了保证手机主板的质量和可靠性，进行外观检验是非常重要的。

本文将介绍手机主板外观检验的标准和步骤。

检验标准手机主板外观检验标准主要包括以下几个方面：1. 外观缺陷•主板表面应平整且无明显磨损、划痕或裂纹；•芯片和连接器应正常对齐，无明显偏移或松动；•主板焊点应均匀且牢固，无明显过流现象。

2. 组件安装•组件应安装牢固，无明显松动或倾斜；•组件表面应干净，无明显灰尘或污渍。

3. 标识和印刷•主板上的标识应清晰可见，无模糊或脱落；•印刷文字应清晰可辨，无模糊或漏印。

4. 电路连接•电路连接应正常，无松动或接触不良现象；•PCB板应无裂纹、缺口或过度弯曲现象。

5. 防静电措施•主板应使用防静电包装或静电垫进行保护；•使用防静电手套操作主板。

检验步骤按照手机主板外观检验标准，进行以下检验步骤：1.准备工作：–准备主板检验记录表；–准备检验工具：放大镜、光源、吹尘器等。

2.外观缺陷检验：–使用放大镜检查主板表面是否平整，有无明显磨损、划痕或裂纹；–观察芯片和连接器是否对齐，有无明显偏移或松动；–检查主板焊点是否均匀且牢固，有无明显过流现象。

3.组件安装检验：–检查组件是否安装牢固，有无明显松动或倾斜；–使用光源检查组件表面是否干净，有无明显灰尘或污渍。

4.标识和印刷检验：–查看主板上的标识是否清晰可见，有无模糊或脱落；–检查印刷文字是否清晰可辨，有无模糊或漏印。

5.电路连接检验：–检查电路连接是否正常，有无松动或接触不良现象；–检查PCB板是否有裂纹、缺口或过度弯曲现象。

6.防静电措施检验：–检查主板是否使用防静电包装或静电垫进行保护；–操作主板时，戴上防静电手套。

7.记录检验结果：–将检验结果记录在主板检验记录表上；–对于有缺陷的主板，详细描述缺陷情况和位置。

结论手机主板外观检验标准是保证手机主板质量和可靠性的重要步骤。

好好学习社区
更多优惠资料下载：
德信诚培训网

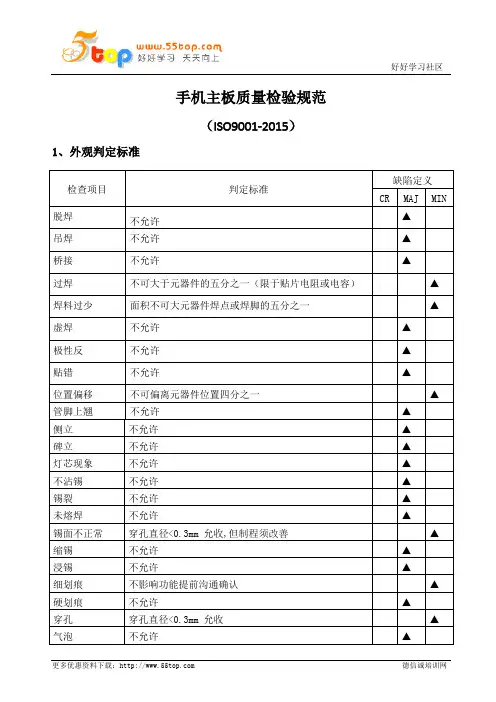

手机主板质量检验规范
（ISO9001-2015）
1、外观判定标准
检查项目 判定标准
缺陷定义 CR MAJ MIN 脱焊 不允许 ▲ 吊焊 不允许 ▲ 桥接 不允许
▲ 过焊 不可大于元器件的五分之一（限于贴片电阻或电容） ▲ 焊料过少 面积不可大元器件焊点或焊脚的五分之一 ▲ 虚焊 不允许 ▲ 极性反 不允许 ▲ 贴错 不允许
▲ 位置偏移 不可偏离元器件位置四分之一 ▲ 管脚上翘 不允许 ▲ 侧立 不允许 ▲ 碑立 不允许 ▲ 灯芯现象 不允许 ▲ 不沾锡 不允许 ▲ 锡裂 不允许 ▲ 未熔焊 不允许
▲ 锡面不正常 穿孔直径<0.3mm 允收,但制程须改善 ▲ 缩锡 不允许 ▲ 浸锡 不允许
▲ 细划痕 不影响功能提前沟通确认 ▲ 硬划痕 不允许
▲ 穿孔 穿孔直径<0.3mm 允收 ▲ 气泡
不允许
▲。

死机故障指在操作时，手机停止在某一画面，按任何键均无 效（或仅有关机键有效）。一般是菜单操作时死机、拨号死机、 通话死机、短信死机、彩信死机等。
自动关机指手机在待机、拨打、接听、或功能操作状态下自动 关机。
死机和自动关机这两种故障维修时判断思路一致可做为同一故障分析， 一般有以下几种原因造成，
软件故障，本身软件故障造成的死机（自动关机） 电池故障，锂电内的保护电路作用过度灵敏，因此电流一大就断电， 或电池老化。 电池连接器不良，电池与手机之间的接合位容易松动，造成死机自动 关机。 硬件故障，部分IC虚焊造成的死机（自动关机故障）
Ω
电源IC损坏或PCB断线，排除以上SIM卡座故障后，使用万用表电阻 档对SIM卡座五个管脚（除GND地线）进行对地阻值测试，万用表若显 示无穷大或小于1K时常为电源IC U400损坏，（无穷大时把电源IC拆下 检测是否为PCB断路造成，若PCB无断路为U400损坏）。常出现U400损 坏。
➢无铃声故障维修思路
V520主板原理图.pd f
32.768K
✓ 32.768K时钟没有工作（如上图），CPU损坏或晶体本身损坏
按开机键有20MA左右的启动电流，MTK平台此常为软件故障，软件 升级或无法进行软件升级时常为CPU损坏，直接更换CPU处理。
按开机键有20MA—100MA左右的启动电流跳动，软件可以升级，且 装整机按开机键后屏幕显示定屏故障。此故障在MTK平台较常见，一般 为MDOC IC（U301）损坏造成，维修时直接更换U301。
1、当出现某一个按键失灵时，应目测该按键铜箔是否氧化，或用万用表 检测同一数据线间线路是否断线，对键盘进行氧化清理
2、当出现一排（纵横）按键全部失灵时应检测该路信号线至CPU之间是 否有断路造成，可用万用表检测

手机常用元器件的识别及检测随着手机的不断普及，手机元器件的种类也越来越多，甚至是越来越复杂。

对于手机爱好者和维修工程师来说，识别和检测手机元器件变得越来越重要。

在这篇文章中，我们将讨论手机常用元器件的识别和检测方法。

一、电池电池是手机最重要的组成部分之一，如果电池出现问题，整个手机都无法正常工作。

因此，识别和检测电池的状态非常关键。

在识别手机电池时，需要注意以下几个方面：1. 电池外观是否有变形、裂纹等损伤2. 电池的标识和标志是否清晰可见3. 电池的尺寸和电容是否符合规格4. 电池是否漏液在检测电池时，可以使用万用表来测试电池的电压和电流是否正常。

如果电压和电流低于规范值，则需要更换电池。

二、屏幕屏幕是手机最易损坏的组成部分之一。

如果手机屏幕被损坏，不仅会影响手机的外观，还会影响到手机使用体验。

因此，识别和检测屏幕的状态也非常重要。

在识别手机屏幕时，需要注意以下几个方面：1. 屏幕的显示效果是否正常2. 屏幕是否有碎裂、划痕等损伤3. 屏幕触摸是否灵敏在检测屏幕时，可以使用专业的屏幕检测仪来测试屏幕的亮度、色彩和对比度等性能。

如果屏幕存在问题，则需要更换屏幕。

三、主板主板是手机最核心的部件之一，如果主板出现故障，整个手机都将无法正常工作。

因此，识别和检测主板的状态也非常重要。

在识别手机主板时，需要注意以下几个方面：1. 主板的外观是否有腐蚀、氧化等情况2. 主板的标识和标志是否清晰可见3. 主板上的元器件是否插好4. 主板是否有焊接问题在检测主板时，可以使用专业的主板检测仪来测试主板上各个元器件的工作状态。

如果主板存在问题，则需要更换主板。

四、其他元器件除了电池、屏幕和主板之外，手机还包括许多其他元器件，比如摄像头、音频插孔和按键等。

在识别这些元器件时，也需要注意它们的外观、标识和工作状态。

在检测这些元器件时，可以使用专业的检测仪器，比如摄像头测试仪、音频测试仪和按键测试仪。

如果发现存在问题，则需要更换相应的元器件。
