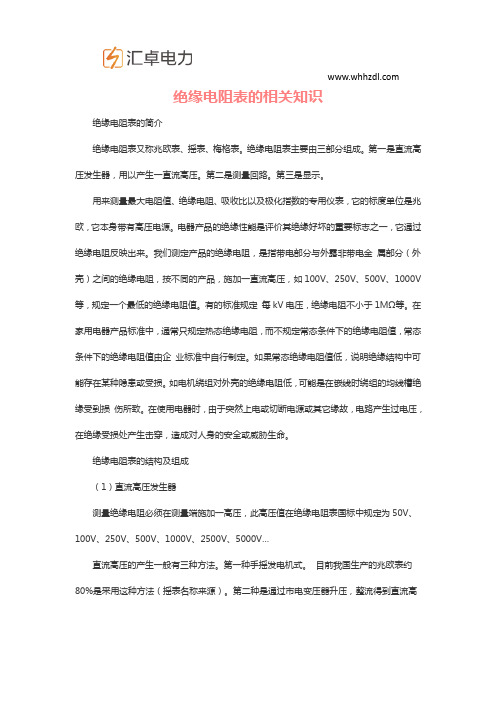

绝缘电阻表的相关知识绝缘电阻表的简介绝缘电阻表又称兆欧表、摇表、梅格表。

绝缘电阻表主要由三部分组成。

第一是直流高压发生器，用以产生一直流高压。

第二是测量回路。

第三是显示。

用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。

电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

我们测定产品的绝缘电阻，是指带电部分与外露非带电金属部分（外壳）之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V 等，规定一个最低的绝缘电阻值。

有的标准规定每kV电压，绝缘电阻不小于1MΩ等。

在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由企业标准中自行制定。

如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。

如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。

在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全或威胁生命。

绝缘电阻表的结构及组成（1）直流高压发生器测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…直流高压的产生一般有三种方法。

第一种手摇发电机式。

目前我国生产的兆欧表约80%是采用这种方法（摇表名称来源）。

第二种是通过市电变压器升压，整流得到直流高压。

一般市电式兆欧表采用的方法。

第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。

（2）测量回路在前面讲的摇表（兆欧表）中测量回路和显示部分的合二为一的。

它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。

3 绝缘电阻表第五章绝缘电阻表一、绝缘电阻表的基本工作原理绝缘电阻表又叫兆欧表或摇表。

它用于测量电气设备（如电机、变压器、电缆等）的绝缘电阻数值。

绝缘电阻表从结构上可分为磁电系比率表和磁电系电流表两种形式；从供电方式上可分为手摇发电机式和外供电式。

电力系统使用的绝缘电阻表多属高电压、高量限的仪表，这类仪表均为磁电系比率表的结构型式。

通常所用的额定电压有500V 、1000V 、和2500V 。

也有50V 、250V 、10000V 等。

绝缘电阻量限一般从0~100000MΩ（1 MΩ=106Ω），测量范围大于10000 M Ω的称为高绝缘电阻测量仪（高阻表）。

在中值刻度以上各示数点的测量电压基本上是标称的额定电压。

绝缘电阻表的手摇发电机，常见的有两种类型：一是发电机转子为磁铁；另一发电机转子是线圈。

发电机变交流为直流的方式多采用半导体二极管倍压整流和机械整流环。

并能保持输出电压基本稳定。

测量绝缘电阻的基本方法是伏安法。

即给被测绝缘电阻施加直流电压，通过测量流过被测电阻的电流间接测量绝缘电阻。

因此，绝缘电阻表的主要组成部分是直流电压源和电流测量机构。

最常用的绝缘电阻表由内附交流发电机和磁电系流比计组成。

这种表携带方便，既不需要电网电源，又不需要干电池，适合在各种场合使用。

它的原理接线及组成如下图。

绝缘电阻表原理接线图①图①中：1-动圈（电流线圈）；2-动圈（电压线圈）；R i -电流线圈附加电阻；R u -电压线圈附加电阻；F-交流发电机；D 0-整流器；C 0-电容器；图①中F- D0- C0组成直流电压源E ，用以代替电源部分。

E-L 是被测绝缘电阻Rx ，接在线路端L 和接地端E 之间。

1-动圈的电阻R 1，2-动圈的电阻R 2，电流线圈附加电阻R i 用以在被测电阻为零时限制通过电流线圈的电流I i ；电压线圈附加电阻R u 用以在电压线圈中设置一个基本固定不变的电流I u 。

通过电流线圈的电流I i 产生主动力矩；通过电压线圈的电流I u 产生反作用力矩。

绝缘电阻表操作规程及注意事项1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外壳或接地；第三个标有“屏蔽”或“G”端子接于测量时需要屏蔽的电极。

1.1 绝缘电阻表选择要正确选择额定电压合适的绝缘电阻表。

绝缘电阻表的额定电压就根据被测设备的额定电压来选择，绝缘电阻表的额定电压即其内部电源的直流电压过高，可能在测试时损坏被测设备的绝缘；绝缘电阻表的额定电压过低，所测结果又不能反映工作电压作用下电气设备的绝缘电阻。

一般规程规定测量额定电压在500V以下的设备时，宜选用500～1000V的绝缘电阻表；额定电压500V以上时，应选用1000～2500V的绝缘电阻表。

1.2 绝缘电阻表使用方法①使用前要检查指针的“0”与“∞”位置是否正确。

检查方法是，先使“L”、“E”两端子开路，将绝缘电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。

如果不能达到“∞”，说明测试用引线绝缘不良或绝缘电阻表本身受潮。

应用干燥清洁的软布，擦试“L”端与“E”端子间的绝缘，必要时将绝缘电阻表放在绝缘垫上，若还达不到“∞”值，则应更换测试引线。

然后再将“L”、“E”两端子短路，轻摇发电机，指针应指在“0”位置上。

如指针不指零，说明测试引线未接好或绝缘电阻有问题。

②绝缘电阻表的测试引线应选用绝缘良好的多股软线，“L”、“E”两端子引线应独立分开，避免缠绕在一起，以提高测试结果的准确性。

③在摇测绝缘时，应使绝缘电阻表保持额定转速，一般为120～150r/min。

测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，等指针稳定后（一般为1min），读取并记录电阻值。

在整个测试过程中摇柄转速应保持恒定匀速，避免忽快忽慢。

绝缘电阻表的使用方法1.使用方法有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

一般测量照片或电力线路对地的绝缘电阻时，只用L和E端，接线如下左图所示。

“L”端接到被测设备的“火”或“相端”，“E”端接到被测设备的“地”端。

在测量电缆对地绝缘电阻时或被测设备的漏电流严重时，使用“G”端钮。

如下图所示为测量电缆绝缘电阻接线图2.注意事项●测量前应先将摇表（兆欧表）进行一次开路和短路试验，检查摇表是否良好。

若将两连接线开路，轻轻摇动手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，说明摇表是良好的，否摇表有误差。

●被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。

遥测过程中，被测设备上不能有人工作。

●测量电容较大的电机、变压器、电缆、电容器时，应有一定的充电时间，且容量越大，充电时间越长，一般以摇表转动一分钟后的读数作为标准。

●测量完成要立即进行放电，以保安全。

放电的方法是将测量时使用的地线，由摇表上取下来，在被测量物上短接一下即可。

●禁止在雷电时或附近有高压导体的设备上测量绝缘。

●只有在设备不带电又不可能受其它电源感应而带电的情况下才可测量。

●摇表未停止转动之前，切勿用手触及设备的测量部分或摇表接线柱。

拆●线时，也不可直接触及引线的裸露部分。

摇表应定期校验：校验方法是直接测量有确定值的标准电阻，测量它是否测量误差，是否在允许范围以后。

3.详细的使用步骤（1）校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
