钛的性质

钛的特性范文钛的特性钛是一种重要的金属材料，具有许多独特的特性。

以下是关于钛的一些主要特性的详细介绍。

1. 轻质高强度：钛的密度约为4.5g / cm³，比钢轻约40％，比铝轻约60％，但其强度却非常高。

钛的抗拉强度可以达到1000MPa以上，超过了大多数常见金属。

这使得钛成为一种理想的结构材料，尤其适用于要求短期承受大载荷的应用。

2.良好的耐腐蚀性：钛具有出色的耐腐蚀性，能够抵御常见的气体、液体和许多工业化学品的腐蚀。

这得益于钛表面形成的氧化膜，它能够阻止进一步的氧化反应。

此外，钛在湿氧、氯化物、硝酸等恶劣环境中都能保持稳定。

3.良好的热稳定性：钛具有较低的热膨胀系数，因此在高温下也能保持尺寸稳定性。

此外，钛具有良好的耐高温性能，其熔点达到约1668摄氏度，可用于高温应用中。

4.生物相容性：钛是一种生物相容性材料，因此被广泛应用于医疗领域。

钛不会引起人体免疫系统的异常反应，并且与人体组织良好地接触和结合。

医疗器械、人工关节和牙科植入物等领域都大量使用钛材料。

5.优秀的韧性：钛具有良好的韧性，能够在受到冲击和挤压力时不易变形或断裂。

这种强大的韧性使得钛在制造耐用的零部件和结构材料时非常合适。

6.易加工性：尽管钛具有高强度，但它是一种具有良好可加工性的金属材料。

钛可以通过各种方法进行加工，如锻造、铸造、焊接、切割等。

此外，钛的化学性质也使得它易于与其他材料进行粘接和涂覆。

7.良好的导热性：虽然钛的导热性相对较低，但与其他金属相比依然具有良好的导热性能。

这使得钛在许多需要良好热传导性能的应用中表现出色，例如汽车引擎和航空发动机。

总的来说，钛具有低密度、高强度、良好的耐腐蚀性、热稳定性、生物相容性、优秀的韧性、易加工性和良好的导热性等特性。

这些特性使得钛成为许多行业尤其是航空航天、医疗和化工等领域中重要的材料。

钛的性能1.密度小，比强度高金属钛的密度为4.51g/cm3,高于铝而低于钢、铜、镍，但比强度位于金属之首。

2.耐腐蚀性能钛是一种非常活泼的金属，其平衡电位很低，在介质中的热力学腐蚀倾向大。

但实际上钛在许多介质中很稳定，如钛在氧化性、中性和弱还原性等介质中是耐腐蚀的。

这是因为钛和氧有很大的亲和力，在空气中或含氧的介质中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。

即使由于机械磨损也会很快自愈或重新再生。

这表明了钛是具有强烈钝化倾向的金属。

介质温度在315℃以下钛的氧化膜始终保持这一特性。

为了提高钛的耐蚀性，研究出氧化、电镀、等离子喷涂、离子氮化、离子注入和激光处理等表面处理技术，对钛的氧化膜起到了增强保护性作用，获得了所希望的耐腐蚀效果。

针对在硫酸、盐酸、甲胺溶液、高温湿氯气和高温氯化物等生产中对金属材料的需要，开发出钛-钼、钛-钯、钛-钼-镍等一系列耐蚀钛合金。

钛铸件使用了钛-32钼合金，对常发生缝隙腐蚀或点蚀的环境使用了钛-0.3钼-0.8镍合金或钛设备的局部使用了钛-0.2钯合金,均获得了很好的使用效果。

3.耐热性能好新型钛合金可在600℃或更高的温度下长期使用。

4.耐低温性能好钛合金TA7（Ti-5Al-2.5Sn），TC4(Ti-6Al-4V)和Ti-2.5Zr-1.5Mo等为代表的低温钛合金,其强度随温度的降低而提高，但塑性变化却不大。

在-196-253℃低温下保持较好的延性及韧性，避免了金属冷脆性，是低温容器，贮箱等设备的理想材料。

5.抗阻尼性能强金属钛受到机械振动、电振动后，与钢、铜金属相比，其自身振动衰减时间最长。

利用钛的这一性能可作音叉、医学上的超声粉碎机振动元件和高级音响扬声器的振动薄膜等。

6.无磁性、无毒钛是无磁性金属，在很大的磁场中也不会被磁化，无毒且与人体组织及血液有好的相溶性，所以被医疗界采用。

7.抗拉强度与其屈服强度接近钛的这一性能说明了其屈强比（抗拉强度/屈服强度）高，表示了金属钛材料在成形时塑性变形差。

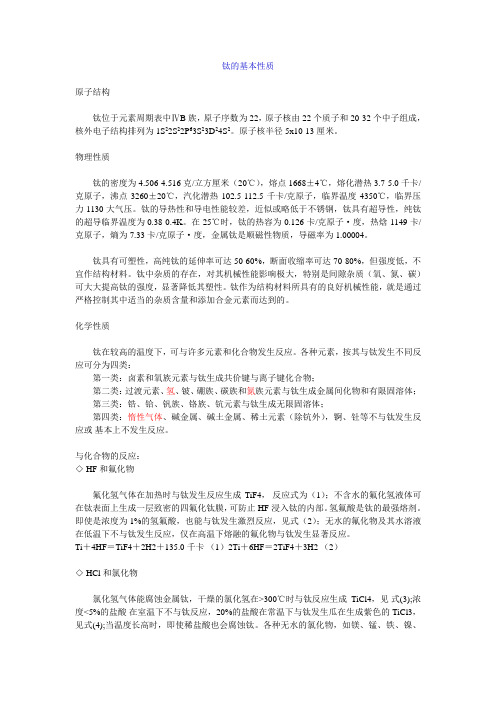

钛的基本性质原子结构钛位于元素周期表中ⅣB族，原子序数为22，原子核由22个质子和20-32个中子组成，核外电子结构排列为1S22S22P63S23D24S2。

原子核半径5x10-13厘米。

物理性质钛的密度为4.506-4.516克/立方厘米（20℃），熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5-112.5千卡/克原子，临界温度4350℃，临界压力1130大气压。

钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为 0.38-0.4K。

在25℃时，钛的热容为0.126卡/克原子·度，热焓1149卡/克原子，熵为7.33卡/克原子·度，金属钛是顺磁性物质，导磁率为1.00004。

钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。

钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。

钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。

化学性质钛在较高的温度下，可与许多元素和化合物发生反应。

各种元素，按其与钛发生不同反应可分为四类：第一类：卤素和氧族元素与钛生成共价键与离子键化合物；第二类：过渡元素、氢、铍、硼族、碳族和氮族元素与钛生成金属间化物和有限固溶体；第三类：锆、铪、钒族、铬族、钪元素与钛生成无限固溶体；第四类：惰性气体、碱金属、碱土金属、稀土元素（除钪外），锕、钍等不与钛发生反应或基本上不发生反应。

与化合物的反应：◇ HF和氟化物氟化氢气体在加热时与钛发生反应生成TiF4，反应式为（1）；不含水的氟化氢液体可在钛表面上生成一层致密的四氟化钛膜，可防止HF浸入钛的内部。

氢氟酸是钛的最强熔剂。

即使是浓度为1%的氢氟酸，也能与钛发生激烈反应，见式（2）；无水的氟化物及其水溶液在低温下不与钛发生反应，仅在高温下熔融的氟化物与钛发生显著反应。

钛是什么材料
钛是一种化学元素，符号为Ti，原子序数为22，属于周期表中的第四周期。

它是一种银白色的过渡金属，具有轻量、高强度、耐腐蚀等特点，因此被广泛应用于航空航天、医疗器械、化工等领域。

首先，钛的化学性质非常稳定。

在常温下，钛能够与氧气、水、硫化氢等多种介质发生反应，但是它的表面会形成一层致密的氧化膜，能够很好地阻止进一步的氧化反应，因此具有良好的耐腐蚀性能。

这使得钛成为了一种理想的材料，用于制造化工设备、海洋工程设备等需要长期暴露在恶劣环境中的设备。

其次，钛具有非常高的强度。

尽管钛的密度只有大约4.5克/立方厘米，比钢要轻很多，但是它的强度却非常高，甚至比一些钢材还要高。

这使得钛成为了航空航天领域中的理想材料，飞机、导弹、火箭等航空器材中都大量采用了钛制品。

此外，钛还具有良好的生物相容性。

人体对钛的排斥反应很小，因此钛制品被广泛用于医疗器械的制造，如人工骨骼、牙科种植体等。

钛制品的生物相容性不仅体现在医疗器械领域，还可以应用于体内植入材料的制造，如人工关节、人工心脏瓣膜等。

总的来说，钛是一种非常优秀的材料，具有多种优异的性能，被广泛应用于航空航天、医疗器械、化工等领域。

随着科学技术的不断发展，相信钛材料在未来会有更广阔的应用前景。

金属钛的性质钛金属外观似钢，具有银灰光译，是一种过渡金属，在过去一段时间内人们一直认为它是一种稀有金属。

钛并不是稀有金属，钛在地壳中约占总重量的0.42%，是铜、镍、铅、锌的总量的１６倍。

在金属世界里排行第七,含钛的矿物多达70多种。

钛的强度大，密度小，硬度大，熔点高，抗腐蚀性很强；高纯度钛具有良好的可塑性，但当有杂质存在时变得脆而硬。

钛的比重仅是铁的１／２，却像铜一样经得起锤击和拉延。

在超低温世界里，钛会变得更为坚硬，并有超导体的性能，钢则变得脆弱无能。

钛有很强的耐酸碱腐蚀能力，腐蚀它。

用钛合金制成的“钛潜艇”，可潜入４５００米的深度，一般钢铁潜艇在超过３００米就容易被水压压坏。

“钛飞机”坚实又轻便，一架大型钛客机可比同样重的普通飞机可以把空气抽到只剩下十亿分之一。

在航天事业中，钛可制成飞船的“外衣”，防高温的侵袭。

钛和镍组成的合金，被成为“记忆合金”。

这种合金制成预先确定的形状,再经定型处理后,若受外力变形，只要稍微加热便可恢复原来的面貌。

这种合金目前已在不少领域。

TiC所以,它有着实际应用价值。

用钛制器皿保存的食物，色、香、味经久不衰；钛制炊具既轻巧,又不会生锈，最合科学卫生。

用钛合金制成的高压容器，能够耐受2500个大气压的高压。

钛在外科医疗手术上的应用，也非常引人入胜。

目前，外科接骨是十分痛苦的事。

不然,不锈钢会因生锈而对人体产生危害。

如果改用钛制的“人造骨胳”将使骨科技术完全改观。

在头损坏的地方,用钛片与钛螺丝钉，过了几个月，骨头就会重新生长在钛片的小孔与螺丝里,新的肌肉纤维就包在钛的薄片上，钛骨骼宛如真正的骨骼一样和血肉相联，起到支撑和加固作用,所以,钛被人们赞誉为。

现在它已开始应用于膝关节、肩关节、肋关节、头盖骨、主动心瓣、骨骼固定夹等方面。

在炼钢工业中，少量钛是良好的脱氧、除氮及除硫剂。

钛酸钡晶体被广泛应用于超声波仪器和水底探测器中。

这是因为具有受压斩改变形状时，会产生电流；一旦通电又会改变形状。

精心整理第2章2．1钛的基本性质C1～8]工业纯钛钛的矿物在自然界中分布很广，处于分散状态，主要形成矿物钛铁矿Fe—TiO3、金红石TiO2及钒钛铁矿等，约占地壳重的0．6％，在金属世界里排行第7，含钛的矿物多达70多种，在海水中含量是1Ug／L，在海底结核中也含有大量的钛。

钛的基本性质主要包括以下几个方面。

2．1．1物理性质纯净的钛是银白色金属，具有银灰色光泽。

钛属难熔金属，原子序数为22，。

相对原子质量为47．90，位于周期表ⅣB族。

钛有两种同素异构体，。

—Ti在882'C以下稳定，为密排六方晶格(hcp)结构；p‘＝0．1／7│e—比密度续表2．1，2兼有钢(工业纯钛在冷变形过程中，没有明显的屈服点，其屈服强度与强度极限接近，在冷变形加工过程中有产生裂纹的倾向，工业纯钛具有极高的冷加工硬化效应，因此可利用冷加工变形工艺进行强化。

当变形度大于20％～30％时，强度增加速度减慢，塑性几乎不降低。

；钛的屈服强度与抗拉强度接近，屈强比(do．2／db)较高，而且钛的弹性模量小，约为铁的54％，成形加工时回弹量大，冷成形困难。

有时利用这一特性，将钛合金作为弹性材料使用[11’12]，但是，高弹钛合金多属。

+p(或近a)合金，具有六方晶系结构，其物理性能呈强的各向异性，如弹性模量绕c轴呈对称分布，c轴方向弹性模量为14313GPa，底面各取向的弹性模量为10414GPa，因此需要仔细考虑合金板材的各向异性、弹性模量以及合金织构与弹性各向异性之间的关系，通过合金化与工艺的调整，有目的地控制织构与弹性各向异性以满足设计和使用要求。

图2—1所示为钛单晶弹性模量取向分布[13]。

图2·1钛单晶弹性模量取向分布(单位：GPa)工业纯钛与高纯钛(99．9％)相比强度明显提高，而塑性显着降低，二者的力学性能数据列于表2—2。

衰2-2纯钛的力学性能┌─────────┬─────┬─────┬──────────┬─────┬──────┐│性能│高纯钛│工业纯钛│性能│高纯钛│工业纯钛│├─────────┼─────┼─────┼──────────┼─────┼──────┤600表2-3┌──────┬──────┬───────┬─────┬────┐│温度／℃│fb／MPa│Oo．2／MPa│f／％│矽％│├──────┼──────┼───────┼─────┼────┤│20│520│400│24│59│├──────┼──────┼───────┼─────┼────┤│—196│990│750│44│68│├──────┼──────┼───────┼─────┼────┤│—253│1280│900│29│64│├──────┼──────┼───────┼─────┼────┤│—269│1210│870│35│58│└──────┴──────┴───────┴─────┴────┘2．1．3化学性能工业上大量应用的工业纯钛纯度约为99．5％，钛在淡水和海水中有极高的抗蚀性，在海水中的抗蚀性比铝合金、不锈钢和镍基合金都好。

钛的执行标准-概述说明以及解释1.引言1.1 概述钛是一种轻质、高强度的金属材料，具有良好的耐腐蚀性和优异的机械性能。

钛的独特特点使其在多个领域得到广泛应用，如航空航天、汽车制造、化工等行业。

然而，钛的质量和性能的稳定性很大程度上取决于其执行标准的严格执行。

执行标准是指针对某种特定材料或产品而制定的规范和要求。

针对钛这种重要金属材料，存在着一系列的执行标准，旨在确保钛材料的质量和性能得到有效控制和保障。

这些执行标准主要包括对钛材料的成分、物理性能、化学性能、制造工艺等方面的规定。

通过严格的执行标准，可以确保钛材料在不同应用环境下的可靠性和稳定性。

钛的执行标准的内容涉及的方面非常广泛，包括钛材料的合金成分、晶体结构、力学性能、热力学性能、耐蚀性能等多个方面的指标和测试方法。

通过执行标准的要求，可以对钛材料的品质进行评估和比较，从而确保钛材料在各个领域的应用中达到预期的效果。

此外，钛的执行标准也对钛制品的制造和加工提出了要求。

这些要求包括钛制品的尺寸、表面质量、表面处理、热处理等方面的规定，旨在确保钛制品的质量和性能得到有效控制。

需要指出的是，钛的执行标准不仅在国内得到广泛应用，而且在国际上也得到了广泛认可。

国际标准化组织（ISO）和其他相关组织制定了一系列的国际标准，用于指导和规范钛材料的生产和应用。

通过对钛的执行标准的深入了解和有效应用，可以帮助生产者和消费者更好地控制钛制品的质量，提高钛制品的生产效率，推动钛材料在各个领域的应用进一步发展。

因此，对钛的执行标准进行研究和探讨具有重要的意义，它不仅可以提高钛制品的质量和性能，还可以推动钛材料产业的发展，促进相关行业的创新和进步。

1.2文章结构文章结构部分主要介绍了整篇文章的组织架构和内容安排。

具体而言，文章结构包括引言、正文和结论三个部分。

引言部分主要对文章的主题进行概述，并简要介绍了文章结构和目的。

正文部分是核心部分，详细介绍了钛的物理性质和化学性质。

钛的性质及分析方法综述一、钛的基本性质表1：钛的基本性质二、钛的试样分解方法：含钛矿物一般不能被盐酸或硝酸分解。

磷酸与硝酸、磷酸与硫酸、或硫酸加硫酸铵能分解较易溶解的钛铁矿，但对某些钒钛磁铁矿则分解不全。

氢氟酸与硫酸能分解含钛矿物，可用于测定除二氧化硅以外的其他项目的试样分解。

用焦硫酸钾或硫酸氢钾熔融能很好地分解含钛矿物，熔融物用水或稀硫酸浸提，使钛变为可溶性硫酸钛而转入溶液中，但此法只适用于含硅量少的矿石。

如遇含硅量高而又不在同一份称样中作硅的测定时，则先用氢氟酸和硫酸处理，残渣再用焦硫酸钾或硫酸氢钾溶融，然后再用稀硫酸浸提，使钛变为可溶性的硫酸钛。

氢氧化钠（钾）、过氧化钠、氢氧化钠（钾）—过氧化钠、过氧化钠—碳酸钠或硼酸钠—氢氧化钠—过氧化钠在镍坩埚中熔融，各类钛矿物都能分解完全，并能与铬、钒等分离。

用水浸取熔融物后的沉淀和滤液可分别测定钛、铁和钒、铬。

三、钛的分离、富集方法表2：钛的分离、富集方法比较四、钛的测定方法及干扰表3：钛的测定方法比较五、应用1、钛在军工方面的应用钛在军事工业方面有着十分广阔的用途。

核动力潜艇、水翼艇、迫击炮身管、反坦克导弹、导弹发射器、坦克防护板、防弹背心等大量用钛。

据资料介绍，一艘台风级核潜艇，用钛量高达9,000吨，由此可见军工对钛材的需求巨大。

2、钛在航天航空方面的应用钛广泛用于航空工业，民用飞机用钛量约占构架重量的20～25%；此外战略火箭发动机、宇宙飞船（如神舟五号、神舟六号）、人造卫星天线等也大量用钛。

3、钛在海洋产业方面的应用在海水中，钛具有其他金属材料无法比拟的耐蚀性能，特别是耐受海水的高速冲刷腐蚀。

目前，美国、日本、法国等国家都已研制出各种先进的钛制深潜器、潜艇、海底实验室装置来进行海洋研究。

此外，沿海电站、海上采油设备、海水淡化、海洋化工生产、海水养殖业等都广泛采用钛制设备和装置。

4、在化工方面的应用目前钛设备的应用已从最初的“纯碱与烧碱工业”扩展到整个化工行业，设备种类已从小型、单一化发展到大型、多样化。

钛和钛合金的物理化学性质1.钛和钛合金的物理性质金属钛具有两种同素异构体，温度低于882.5℃时的稳定态晶体α，为密排六方结构，在882.5℃以上的稳定态晶体β，为体心立方结构。

α-Ti在20℃的密度为4.51g/cm3，与氧形成间隙固溶体时，晶格发生明显的畸变，其密度也随之增大。

β-Ti在900℃时的密度约4.32g/cm3，在熔化温度时为4.19g/cm3。

在25℃时，纯钛的比热容约为0.011J/（g·K），它随温度的升高而增加。

钛的熔点是1668℃。

由于熔融钛几乎可与一切耐火材料发生反应，因此测量其熔化潜热较为困难，现已测得的熔化潜热范围是15.5～20.9kJ/mol。

钛的沸点是（3260±20）℃，汽化潜热为428.5～470.3kJ/mol。

钛的导热性较差，其热导率比不锈钢略低。

钛单晶的线膨胀系数是各向异性的，在0℃时a轴方向为7.34×10-6/℃，c轴方向为8.9×10-6/℃；在20～300℃时，α-Ti多晶体的平均线膨胀系数为8.2×10-6/℃。

钛和钛合金的线膨胀系数与光学玻璃的线膨胀系数相近，是人造卫星相机镜头框架和其他光学仪器框架的理想结构材料。

2.钛和钛合金的化学性质钛的原子结构决定了钛是一种化学性质活泼的金属，能与多种元素发生化学反应，特别是空气中的O、N、H及C等，此外还与卤素、P和S以及各种常用的耐火材料等发生化学反应。

（1）与O的反应致密的钛在常温的空气中是很稳定的，当它受热时便开始与O发生反应。

钛与O反应初期，O进入钛表面晶格中，形成一层致密的氧化膜，它可防止O再向内部扩散，所以钛在500℃以下是稳定的。

随着受热温度的提高氧化膜逐渐增厚，氧化物的厚度和颜色也不同。

温度继续升高，金属钛表面生成的氧化膜开始溶解，O向钛的内部晶格扩散。

钛被氧化的速度取决于O向钛内部扩散的速度。

当温度高于700℃时，O向钛内部的扩散加速。

钛金属概念钛金属是一种众所周知的有用金属，它具有独特的性质，可以被广泛应用于航空航天、医疗器械制造、高强度装备制造和重工业等行业。

它的性质使它在这些行业中具有重要的意义。

本文将介绍钛金属的性质、应用及未来发展。

钛金属的性质钛金属具有高强度、质轻、耐腐蚀性强等特点，其强度是钢的两倍，但重量仅为钢的半倍。

在正常温度下，它不容易被腐蚀，耐热、口感性和磨损性能也相当优越，能承受高温条件下长时间的使用。

此外，钛金属具有高密度、高弹性、低导热系数和良好的抗拉强度等优点，能有效抑制温度的变化，并减少表面的损坏。

钛金属的应用钛金属因其独特的特性，能充分发挥它在航空航天、医疗器械制造、高强度装备制造和重工业等行业中的应用价值。

在航空航天领域，钛金属用于制造飞机机身、发动机部件和舰载设备，能有效提升飞机的强度、耐久性和精心制造。

此外，钛金属还能有效降低机身重量，减少飞机燃料耗损，从而提高飞行效率。

在医疗器械制造领域，钛金属的耐腐蚀性和可加工性能能有效提高医疗器械的安全性和使用性能。

钛金属制造的医疗器械，如穿刺针、刮除刀、血袋等，能更精确地传递医疗技术，减少手术失误，提高患者安全性和满意度。

此外，钛金属还可用于高强度装备制造中，如军用装备、汽车发动机零件等，能更有效地提升装备的抗冲击性能、耐腐蚀性和延展性能。

最后，钛金属也可用于重工业中，如炼油、电力、船舶制造等行业，可有效增强产品的可靠性、抗磨性和耐久性，确保设备的安全性和正常运行。

钛金属的未来发展随着科技的不断发展，钛金属将在未来发挥更大的作用。

一方面，未来钛金属将应用于新兴的行业，如电子科技、激光技术、三维打印技术等，从而更好地发挥它的作用。

另一方面，钛金属的新型合金将被开发出来，如添加硅的钛金属合金，可有效增强钛金属的耐腐蚀性与力学性能，使其在更多行业中发挥作用。

综上所述，钛金属是一种重要的材料，具有独特的性质，可以被广泛应用于航空航天、医疗器械制造、高强度装备制造和重工业等行业。

钛金属成分钛金属是一种重要的金属材料，具有许多独特的物理和化学性质，被广泛应用于各个领域。

本文将介绍钛金属的成分、性质以及其在工业生产和科学研究中的应用。

一、成分钛金属的化学成分是钛元素（Ti）。

钛元素的原子序数为22，原子量为47.87，属于过渡金属。

钛元素具有低密度、高强度、耐腐蚀等特点，因此钛金属被广泛应用于航空航天、汽车制造、医疗器械等领域。

二、性质1.物理性质钛金属具有低密度、高强度和优良的耐腐蚀性。

其密度约为4.5g/cm³，比钢材轻约60%。

同时，钛金属具有很高的强度，比强度可与钢相媲美。

此外，钛金属还具有良好的导热性和导电性能。

2.化学性质钛金属具有良好的耐腐蚀性，能够抵御大多数酸、碱和氧化剂的侵蚀。

这是由于钛金属表面会形成一层致密的钝化膜，能够防止进一步的氧化。

另外，钛金属还具有良好的生物相容性，可以用于制造人工关节等医疗器械。

三、应用1.航空航天领域钛金属由于其低密度和高强度的特点，成为航空航天领域的重要材料。

它被广泛应用于飞机、航天器和导弹等制造中，用于制作机身、发动机部件和航空器外壳等。

2.汽车制造钛金属在汽车制造中的应用越来越广泛。

由于其轻质高强的特性，钛金属可以减轻汽车的重量，提高燃油效率。

同时，钛金属的耐腐蚀性能也使其成为汽车排气系统、制动系统和底盘等部件的理想选择。

3.医疗器械由于钛金属具有良好的生物相容性，被广泛应用于医疗器械制造中。

例如，人工关节、牙科种植体和外科手术器械等都可以使用钛金属制造。

钛金属的优良性能可以减少对人体的损伤，提高手术的成功率。

4.化工领域钛金属由于其耐腐蚀性能，在化工领域也得到了广泛应用。

例如，钛金属可以用于制造化工反应器、储罐和管道等设备，能够承受各种腐蚀性介质的侵蚀，保证生产的安全性和稳定性。

5.其他应用除了以上应用领域，钛金属还可以用于制造眼镜框架、手机外壳等消费品。

另外，钛金属也在船舶建造、电子器件、体育器材等领域发挥着重要作用。

钛的性质及应用１．钛的物理性质：钛是一种金属元素，灰色，钛没有磁性，原子序数22，相对原子质量47.87，能在氮气中燃烧，熔点高。

钛的密度为4.506～4.516克/立方厘米（20℃），高于铝而低于铁、铜、镍。

但比强度位于金属之首，是不锈钢的3倍，是铝合金的1.3倍。

熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5～112.5千卡/克原子，临界温度4350℃，临界压力1130大气压。

钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为0.38～0.4K。

在25℃时，钛的热容为0.126卡/克原子·度，热焓1149卡/克原子，熵为7.33卡/克原子·度，金属钛是顺磁性物质，导磁率为1.00004。

钝钛和以钛为主的合金是新型的结构材料，主要用于航天工业和航海工业。

地球表面十公里厚的地层中，含钛达千分之六，比铜多61倍，在地壳中的含量排第十位（地壳中元素排行：氧、硅、铝、铁、钙、钠、钾、镁、氢、钛）。

钛属于稀有金属，用于冶炼钛的矿物主要有钛铁矿（FeTiO3）、金红石（TiO2）和钙钛矿等。

矿石经处理得到易挥发的四氯化钛，再用镁还原而制得纯钛。

２．钛的化学性质：常温下钛与氧气化合生成一层极薄致密的氧化膜，这层氧化膜常温下不与绝大多数强酸、强碱反应，包括酸中之王——王水。

它只与氢氟酸、热的浓盐酸、浓硫酸反应，因此钛体现了抗腐蚀性。

钛在较高的温度下，可与许多元素和化合物发生反应。

各种元素，按其与钛发生不同反应可分为四类：第一类：卤素和氧族元素与钛生成共价键与离子键化合物；第二类：过渡元素、氢、铍、硼族、碳族和氮族元素与钛生成金属间化物和有限固溶体；第三类：锆、铪、钒族、铬族、钪元素与钛生成无限固溶体；第四类：惰性气体、碱金属、碱土金属、稀土元素（除钪外），锕、钍等不与钛发生反应或基本上不发生反应。

钛的基本性质原子结构钛位于元素周期表中ⅣB族，原子序数为22，原子核由22个质子和20-32个中子组成，核外电子结构排列为1S22S22P63S23D24S2。

原子核半径5x10-13厘米。

物理性质钛的密度为4.506-4.516克/立方厘米(20℃)，熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5-112.5千卡/克原子，临界温度4350℃，临界压力1130大气压。

钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为0.38-0.4K。

在25℃时，钛的热容为0.126卡/克原子‧度，热焓1149卡/克原子，熵为7.33卡/克原子‧度，金属钛是顺磁性物质，导磁率为1.00004。

钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作架构材料。

钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提升钛的强度，显著降低其塑性。

钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。

化学性质钛在较高的温度下,可与许多元素和化合物发生反应.各种元素,按其与钛发生不同反应可分为四类︰第一类︰卤素和氧族元素与钛生成共价键与离子键化合物；第二类︰过渡元素、氢、铍、硼族、碳族和氮族元素与钛生成金属间化物和有限固溶体；第三类︰锆、铪、钒族、铬族、钪元素与钛生成无限固溶体；第四类︰惰性气体、碱金属、碱土金属、稀土元素（除钪外），锕、钍等不与钛发生反应或基本上不发生反应。

与化合物的反应︰◇HF和氟化物氟化氢气体在加热时与钛发生反应生成TiF4，反应式为(1)；不含水的氟化氢液体可在钛表面上生成一层致密的四氟化钛膜，可防止HF浸入钛的内部。

氢氟酸是钛的最强熔剂。

即使是浓度为1%的氢氟酸，也能与钛发生激烈反应，见式(2)；无水的氟化物及其水溶液在低温下不与钛发生反应，仅在高温下熔融的氟化物与钛发生显著反应。

钛和铜的熔点
钛和铜是两种常见的金属元素，它们具有不同的物理和化学性质，包括熔点。

下面详细说明钛和铜的熔点：
一.钛（Titanium）：
1.钛是一种具有低密度、高强度、耐腐蚀性和生物相容性的金属，常用于航空航天、船舶制造、医疗器械等领域。

2.钛的熔点相对较高，约为1668°C（3054°F）。

3.由于其高熔点，钛可以在高温环境下保持结构强度和稳定性，因此在高温工程应用中具有重要作用。

二.铜（Copper）：
1.铜是一种常见的金属元素，具有良好的导电性、导热性和可加工性，广泛用于电气、电子、建筑和工业制造等领域。

2.铜的熔点相对较低，约为1084°C（1983°F）。

3.由于其相对较低的熔点，铜易于加工和熔铸，因此在各种工业和制造过程中得到广泛应用。

总的来说，钛的熔点较高，适用于高温环境下的工程应用，而铜的熔点相对较低，适用于各种制造和加工过程中。

这两种金属在不同领域具有不同的应用和特点，其熔点是其物理性质的重要指标之一。

地球表面十公里厚的地层中，含钛达千分之六，比铜多61倍，在地壳中的含量排第十位（地壳中元素排行：氧、硅、铝、铁、钙、钠、钾、镁、氢、钛），随便从地下抓起一把泥土，其中都含有千分之几的钛，世界上储量超过一千万吨的钛矿并不稀罕。

地球上有成亿吨的砂石，钛和锆这两种比砂石重的矿物，就混杂在砂石中，经过海水千百万年昼夜不停地淘洗，把比较重的钛铁矿和锆英砂矿冲在一起，在漫长的海岸边，形成了一片一片的钛矿层和锆矿层。

这种矿层是一种黑色的砂子，通常有几厘米到几十厘米厚。

钛矿石钛没有磁性，用钛建造的核潜艇不必担心磁性水雷的攻击。

1947年，人们才开始在工厂里冶炼钛。

当年，产量只有2吨。

1955年产量激增到2万吨。

1972年，年产量达到了20万吨。

钛的屈服强度比钢铁要高，而它的重量几乎只有同体积的钢铁的一半，钛虽然稍稍比铝重一点，它的屈服强度却比铝大2倍。

钛的比强度高于铝和钢，比模量与铝、钢十分接近。

在宇宙火箭和导弹中，就大量用钛代替钢铁。

据统计，世界上每年用于宇宙航行的钛，已达一千吨以上。

极细的钛粉，还是火箭的好燃料，所以钛被誉为宇宙金属，空间金属。

钛在高温下极易和空气发生反应，但熔点高达1668℃。

在常温下，钛不怕王水和稀硝酸腐蚀，但不耐5%以上硫酸腐蚀和7%盐酸腐蚀。

钛不怕常温海水，有人曾把一块钛沉到海底，五年以后取上来一看，上面粘了许多小动物与海底植物，却一点也没有生锈，依旧亮闪闪的。

人们开始用钛来制造潜艇——钛潜艇。

由于钛非常结实，能承受很高的压力，这种潜艇可以在深达4500米的深海中航行。

2信息介绍编辑CAS No.：7440-32-6EINECS号：241-036-9[2]元素在海水中的含量：（ppm)0.00048元素在太阳中的含量：（ppm)钛块4元素类型：金属核内质子数：22核外电子数：22核电荷数：22外围电子层排布：3d2 4s2 电子层：K-L-M-N质子质量：3.6806E-26质子相对质量：22.154原子体积：（立方厘米/摩尔) 10．64地壳中含量：（ppm）5600以下为增加内容：氧化态：Main Ti+4Other Ti-1,Ti0,Ti+2,Ti+3所属周期：4所属族数：ⅣB摩尔质量：48氢化物：TiH4氧化物：TiO最高价氧化物化学式：TiO2密度：4.54g/立方厘米熔点：1660.0℃沸点：3287.0℃电离能(kJ /mol)M - M+ 658M+ - M2+ 1310M2+ - M3+ 2652M3+ - M4+ 4175M4+ - M5+ 9573M5+ - M6+ 11516M6+ - M7+ 13590M7+ - M8+ 16260M8+ - M9+ 18640M9+ - M10+ 20830外围电子排布：2 8 8 4核外电子排布：2,8,10,2晶体结构：晶胞为六方晶胞。
