This document is for reference only-rar21year.March 《机械设计基础》练习卷3

1. 一对渐开线齿轮啮合传动时，其节圆压力角

A 、大于啮合角； B 、等于啮合角； C 、小于啮合角。

2. 轮系运动时，各轮轴线位置固定不动的称为

A 、 周转轮系 ； B 、 定轴轮系 ； C 、 行星轮系

3. 当两渐开线齿轮的中心距略有改变时，该对齿轮的

A 、 传动比不变，且啮合角也不变； B 、 传动比有变化，但啮合角不变；

C 、 传动比不变，但啮合角有变化。

4、闭式软齿面齿轮传动中，齿轮最可能出现的破坏形式为 。

A. 轮齿折断 B. 齿面磨料磨损 C. 齿面疲劳点蚀

5、一对齿轮啮合时,两齿轮的________始终相切。

A.分度圆 B. 基圆 C. 节圆 D. 齿根圆

6、在正常工作条件和制造安装正确的条件下， 能保证瞬时传动比不变。

（A） 螺旋传动 （B）带传动 （C）链传动 （D）齿轮传动

7. 只承受弯矩的轴，称为 。

A. 转轴 B. 心轴 C. 传动轴

8、平键联接的可能失效形式有 。

A 疲劳点蚀 B 弯曲疲劳破坏

C 胶合 D 压溃、磨损、剪切破坏等

9、转轴工作时主要承受 。

A 纯扭矩 B 纯弯矩 C 扭矩和弯矩 D 摩擦力矩

10、下列场合采用滑动轴承，其中 是错误的。

A 轴向尺寸小 B 剖分式结构 C 承受冲击载荷 D 旋转精度高

11、普通平键是靠键的 来传递扭矩。

A.下表面 B.两侧面 C.上、下表面

12、对于转轴的强度计算，应按 计算。

A.弯矩 B.扭矩 C.弯矩、扭矩合成的当量弯矩

13、轴的初步计算中，轴的直径是按 初步确定的。在轴的强度校核中，轴是按 进行校核的。

（A）抗弯强度；（B）抗扭强度；（C）弯扭复合强度；（D）轴段上的孔径

二、填空题

1、 两渐开线齿轮啮合传动时，当两轮的 略有改变时，两齿轮仍能保持原 传动，此特性称为齿轮传动的可分性。

2、 渐开线上任意一点的 线必与其 圆相切。

3、 对基本轮系，根据其运动时各轮轴线位置是否固定可将它分为 和

两大类。

4、 发生线与 圆的切点一定是渐开线上某点的 中心。

5、 根据滚动轴承代号，分别写出相应的含义6216表示轴承类型 ，内径尺寸 mm。6、 花键联接按其齿形不同，可分为 、 花键联接。

7、闭式齿轮传动中，常见的两种疲劳损坏形式是 和 。

8、柱销式联轴器是属于 联轴器。

9、滚动轴承的额定寿命是指可靠性为 的寿命。

10、非液体摩擦滑动轴承常见的失效形式为 和 。

11、滚动轴承的主要失效形式是 和 。

12、直齿圆柱齿轮的不发生根切的最小齿数是

13、分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿槽宽____________的齿轮，称为标准齿轮。

三、是非题（每小题2分，共10分）

1、 减速器中的轴、齿轮、箱体都是通用零件。 ………………………………（× ）

2、平键是靠键的两侧面来传递载荷。（ √ ）

3、向心滑动轴承验算压强P的实质是控制轴承发热量。（ X ）

4、增大齿轮的模数，可以提高齿轮的接触强度。（ X ）

5、键是一种标准零件。（ √ ）

6、 通过离合器联接的两轴可在工作中随时分离。（√ ）

7、在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。（ √ ）

8、同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。（ √）

9、蜗杆传动的传动比等于蜗杆与蜗轮分度圆直径之比。（X）

10、在齿轮系中对传动比大小无影响，只起改变转动方向的齿轮称为惰轮。（ √）

四 、简答题（每小题5分，共10分）

1. 什么叫外啮合渐开线标准直齿轮的标准中心距a如何计算

2、说明6208、6311轴承代号的意义

3、铰链四杆机构曲柄存在条件是什么

4、齿轮传动的主要失效形式有哪五种

5、解释名词； 滚动轴承的寿命； 滚动轴承的基本额定动载荷。

6、对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”

7、分析图式减速器的输出轴的结构错误，在图上并加以改正。32'1O123'O3O44O2

五

、计算题（共30分）

1、已知一对正确安装的标准渐开线直齿圆柱齿轮传动，其中心距a=180mm，模数m=6mm，压力角α＝20°，传动比i12=2。试求这对齿轮的齿数各是多少并计算小齿轮的分度圆直径、齿顶圆直径、齿根圆直径和基圆直径。

2、在图示轮系中，各轮齿数为z1=20，z2=40，z2'=20，z3=30，z3'=20，z4=40。试求传动比i14，

六、如图所示为两个同型号的单列圆锥滚子轴承支承的轴，轴的转速为min/1430rn，所受径向力rF如图所示，轴上两零件所受的轴向力如图。1、试计算这两个轴承的当量动载荷1P和2P；2、危险轴承的寿命。

注：①由径向力rF产生的内部附加轴向力计算式YFFrd2；

②当29.0raFF 时，rPFfP；当29.0raFF 时，)1.24.0(arPFFfP；

③该轴承的载荷系数Pf和温度系数Tf均为1，NC64800

六、（15分）

解：NFA600300900 向左 （+1分）

（1） 计算附加载荷

NYFFrd5.1190)1.22/(5000211 （1分）

NYFFrd4.952)1.22/(4000222 （1分）

（2）计算轴承所受的轴向负荷

124.15526004.952dAdFNFF （1分）

所以轴有向右移动的趋势，轴承1被压紧，轴承2被放松 （1分）

NFFFAda4.155221 （1分）

NFFda4.95222 （1分）

(3)计算轴承的当量动载荷P

29.031.05000/4.155211raFF （1分）

1111.24.0arpFFfP

N52604.15521.250004.01 （2分）

29.0238.04000/4.95222raFF （1分）

22rPFfP

N400040001 （2分）

(4)计算危险轴承1寿命,Fr1 =5000N Fd2 FA1=300N 1 2 FA2=900N

Fr2 =4000N Fd1 hPCfnLTh503285260648001430601060103/1066110 （2分）

合集下载

机械设计基础(三)

机械设计基础(三)

《机械设计基础》试题库-------精品学习资料

1

机械设计基础（三）

一、填空（每空1分）

T-1-1-01-2-3、构件是机器的 运动 单元体；零件是机器的 制造 单元体；部件是机

器的 装配 单元体。

T-2-2-02-2-4、平面运动副可分为 低副 和 高副 ，低副又可分为 转动副 和 移

动副 。

T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。平面运动

副可分为 低副和 高副 。

T-2-2-04-2-1、平面运动副的最大约束数为 2 。

T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目 等于 主动件数目。

T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的 工作情况和 受力情况 。

T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为 高副 。

T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当

曲柄为原动件时，机构 无 死点位置，而当摇杆为原动件时，机构 有 死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆 共线 位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的

运动特性称为： 急回特性 。

T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为 相等 。

T-4-2-12-2-3、凸轮机构是由 机架、凸轮、从动件 三个基本构件组成的。

T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为 直线 运动。

T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

T-6-7-15-2-3、链传动是由 主动链轮 、从动链轮 、绕链轮上链条 所组成。

T-6-7-16-2-3、链传动和带传动都属于 挠性件 传动。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的 齿根_推动从动齿轮的 齿顶 ，一对轮齿

《机械设计基础》试题及答案

《机械设计基础》试题及答案

《机械设计基础》试题及答案

《机械设计基础》试题及答案

下面是小编收集整理的机械设计基础试题及答案，希望对您有所帮助!如果你觉得不错的话,欢迎分享!

机械设计基础试题：

1 齿轮传动为什么会产生齿面胶合?

答案 在高速和低速重载的齿轮传动中,齿面间压力大,相对滑动速度大,润滑油易被挤出,以及接触处产生高温,使相互熔焊、胶结在一起,两轮再运转,齿面从滑移方向撕裂下来,产生齿面胶合.

2 齿轮传动中避免胶合的措施有哪些?

答案 两齿轮可用不同的材料配对使用、减少模数、降低滑动速度、采用高粘度润滑油和在油中加抗胶合添加剂、以及采用冷却措施等.

3 齿轮传动中为什么会产生齿面塑性变形?

答案 由于齿面间的相对滑动,在重载齿轮传动中,产生较大的摩擦力,使软齿面上的金属产生塑性流动,从而破坏了正确的齿形,这样就产生了塑性变形.

4 齿轮传动常采用哪些主要强度计算方法?

答案 弯曲疲劳强度计算、接触疲劳强度计算、抗磨损计算、抗胶合能力计算等.

5 开式齿轮传动的设计计算准则是什么?

答案 先按弯曲疲劳强度设计计算，再加大模数以考虑磨损.

6 闭式软齿面齿轮传动的设计计算准则是什么?

答案 先按齿面接触疲劳强度设计计算，再用弯曲强度校核计算。

7 为降低齿轮传动的齿面接触疲劳应力可采用哪些措施?

答案 可以采用加大齿轮分度圆直径、增大中心距、齿宽和齿数比、减小材料的弹性模量等，其中加大分度圆和中心距的方法最好，还有采用提高齿面硬度等措施.

8 为什么齿轮的齿形系数只与齿数有关?

答案 齿形系数只与轮齿的形状有关：当齿数增多、压力角增大时，齿形系数变小，使弯曲应力下降，齿形系数与模数无关。

9 如何提高齿轮的工作强度?

答案 加大齿轮模数、齿宽、齿轮直径、减小齿形系数(增加齿数)，提高齿轮材料强度、齿面硬度、增大齿根圆角及降低根部粗糙度等方法.

10 为什么在保证小齿轮弯曲强度足够的条件下，应尽可能取模数小些?

《机械设计基础》答案

《机械设计基础》答案

. .

.

word可编辑 《机械设计基础》作业答案

第一章 平面机构的自由度和速度分析

1－1

1－2

1－3

1－4 . .

.

word可编辑

1－5

自由度为：

1119211)0192(73')'2(3FPPPnFHL

或：

11826323HLPPnF

1－6

. .

.

word可编辑 自由度为

11)01122(93')'2(3FPPPnFHL

或：

11222411128323HLPPnF

1－10

自由度为：

1128301)221142(103')'2(3FPPPnFHL

或：

122427211229323HLPPnF

1－11 . .

.

word可编辑

《机械设计基础》作业3

《机械设计基础》作业3

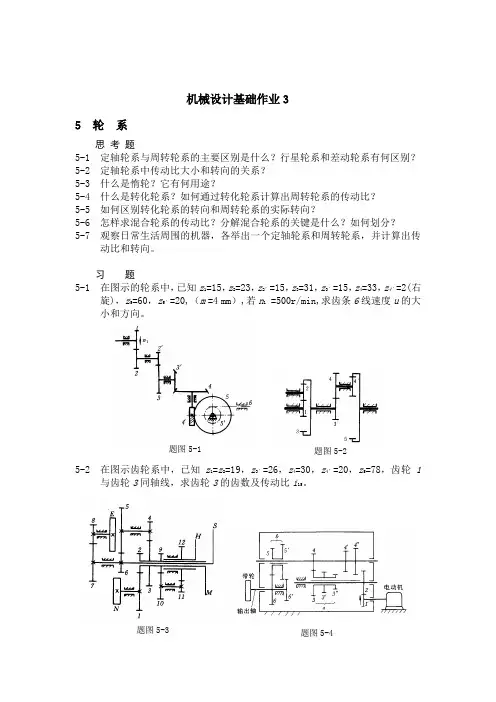

机械设计基础作业3
