学习文档 仅供参考 关于剪力墙的问题〔现在都是11G了)

1●墙问题〔1〕：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？

■答墙问题〔1〕：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”〔因板不是墙的支座〕，而是完成墙与板的相互连接。暗梁并不是梁〔梁定义为受弯构件〕，它是剪力墙的水平线性“加强带”。暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。

2●墙问题〔2〕：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，假设这样剪力墙竖筋保护层又增加了一个AL钢筋直径？

■答墙问题〔2〕：比较合适的钢筋绑扎位置是：〔由外及内〕第一层为墙水平钢筋〔水平钢筋放在外侧施工方便〕，第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向〔水平〕钢筋。端头直钩与AL箍筋为同一层面，所以从面筋上过。墙筋直钩在板中的位置要看板面标高与墙顶标高的关系〔特殊情况下二者可能有较小的高差〕，当二者一平时，墙筋直钩位置在板的上部。

3● 墙问题〔3〕： 剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？

■ 答墙问题〔3〕： 通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。

4● 墙问题〔4〕： 请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。

监理工程师通知单

工程名称： GD2202011□□□

致： 施工单位

事由：梁板钢筋质量问题事项

内容：

经我司监理人员在对梁板钢筋验收过程中，发现梁板钢筋存在以下质量问题：

1、有部分板钢筋锚固长度不够，不到250mm。

2、板纵向钢筋和横向钢筋间距过大，不符合要求。

3、板底钢筋保护层不符合要求，有的甚至和模板接触，达不到15mm厚。

4、板面、板底钢筋间隔太近，马镫放置不足，有凹陷现象。

5、部分梁箍筋间距不符合要求，设计要求10cm，现场达到13cm。

6、框架梁加密箍不符合要求，设计图纸要求有10条箍筋，现场只有8条。

7、主梁和次梁有部分腰筋绑扎出现漏扎、跳扎情况。

8、梁底部钢筋保护层不符合要求，达不到20mm厚。

针对以上事项，要求贵司马上整改，整改完毕自检合格后向我司提出书面整改复查申请。

项目监理机构 ：

专业监理工程师：

日 期 ： 年 月 日

抄送： 建设单位

钢筋锚固长度的规定

钢筋锚固长度的规定有：基本锚固长度 Lab、受拉钢筋的锚固长度 La、 纵向受拉钢筋的抗震锚固长度LaE、抗震梁柱纵向钢筋节点部位的锚固长度LabE （我认为11G101系列图集应以规范称呼为宜。）

《混凝土结构设计规范》GB 50010—2010

8.3钢筋的锚固

8.3.1 当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应符合下列要求：

1 基本锚固长度应按下列公式计算：

普通钢筋 Lab＝α×（ƒy/ƒt）×d （8.3.1-1）

式中：Lab—受拉钢筋基本锚固长度；

α—锚固钢筋外系数，光面钢筋为0.16，带肋钢筋为0.14；

ƒy—普通钢筋的抗拉强度设计值；

ƒt—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C60时，按C60取值；

d—锚固钢筋的直径。

2 受拉钢筋的锚固长度按下列公式计算，且不应小于200mm；

La＝ζa Lab （8.3.1-3）

式中：La——受拉钢筋锚固长度；

ζa——锚固长度修正系数，对普通钢筋按本规范第8.3.2条规定的规定取用，当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。

Lab ——受拉钢筋基本锚固长度 。

11.1.7 混凝土结构构件的纵向受力钢筋的基本锚固和连接除应符合本规范第8.3节和8.4节的有关规定外，尚应符合下列规定：

1 纵向受拉钢筋的抗震锚固长度LaE应按下式计算：

LaE＝ζaE La （11.1.7-1）

式中：ζaE——纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00；

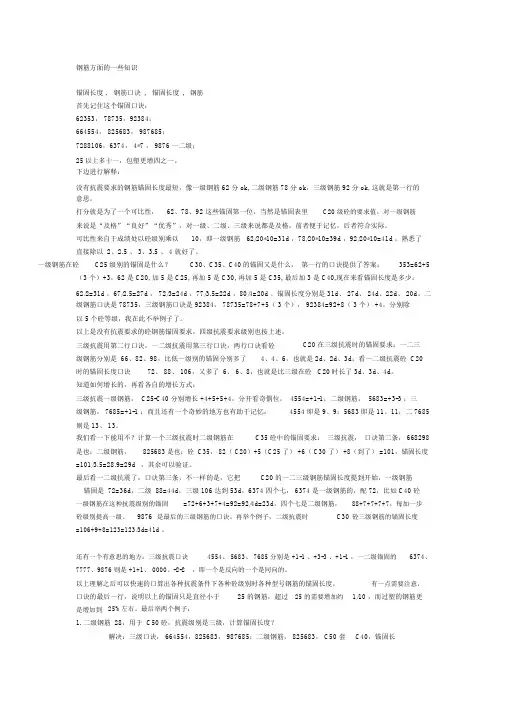

钢筋方面的一些知识

锚固长度 , 钢筋口诀 , 锚固长度 , 钢筋

首先记住这个锚固口诀：

62353， 78735，92384；

664554， 825683， 987685；

7288106，6374， 4*7 ， 9876 一二级；

25 以上多十一，包塑更增四之一。下边进行解释：

没有抗震要求的钢筋锚固长度最短，像一级钢筋 62 分 ok, 二级钢筋 78 分 ok，三级钢筋 92 分 ok, 这就是第一行的意思。

打分就是为了一个可比性， 62、78、92 这些锚固第一位，当然是锚固表里 C20 级砼的要求值，对一级钢筋

来说是“及格”“良好”“优秀”，对一级、二级、三级来说都是及格。前者便于记忆，后者符合实际。

可比性来自于成绩处以砼级别乘以 10，即一级钢筋 62/20*10=31d ，78/20*10=39d ，92/20*10=41d ，熟悉了

直接除以 2、2.5 、 3、3.5 、 4 就好了。

一级钢筋在砼 C25 级别的锚固是什么？ C30、C35、C40的锚固又是什么， 第一行的口诀提供了答案： 353=62+5

（ 3 个）+3，62 是 C20, 加 5 是 C25, 再加 5 是 C30, 再加 5 是 C35, 最后加 3 是 C40,现在来看锚固长度是多少：

62/2=31d ，67/2.5=27d ， 72/3=24d ，77/3.5=22d ，80/4=20d 。锚固长度分别是 31d、 27d、 24d、22d、 20d。二级钢筋口诀是 78735，三级钢筋口诀是 92384， 78735=78+7+5（ 3 个）， 92384=92+8（ 3 个） +4，分别除

以 5 个砼等级，我在此不举例子了。

以上是没有抗震要求的砼钢筋锚固要求，四级抗震要求级别也按上述。

三级抗震用第二行口诀，一二级抗震用第三行口诀，两行口诀看砼 C20 在三级抗震时的锚固要求：一二三
